Пересувне обладнання для підмощування

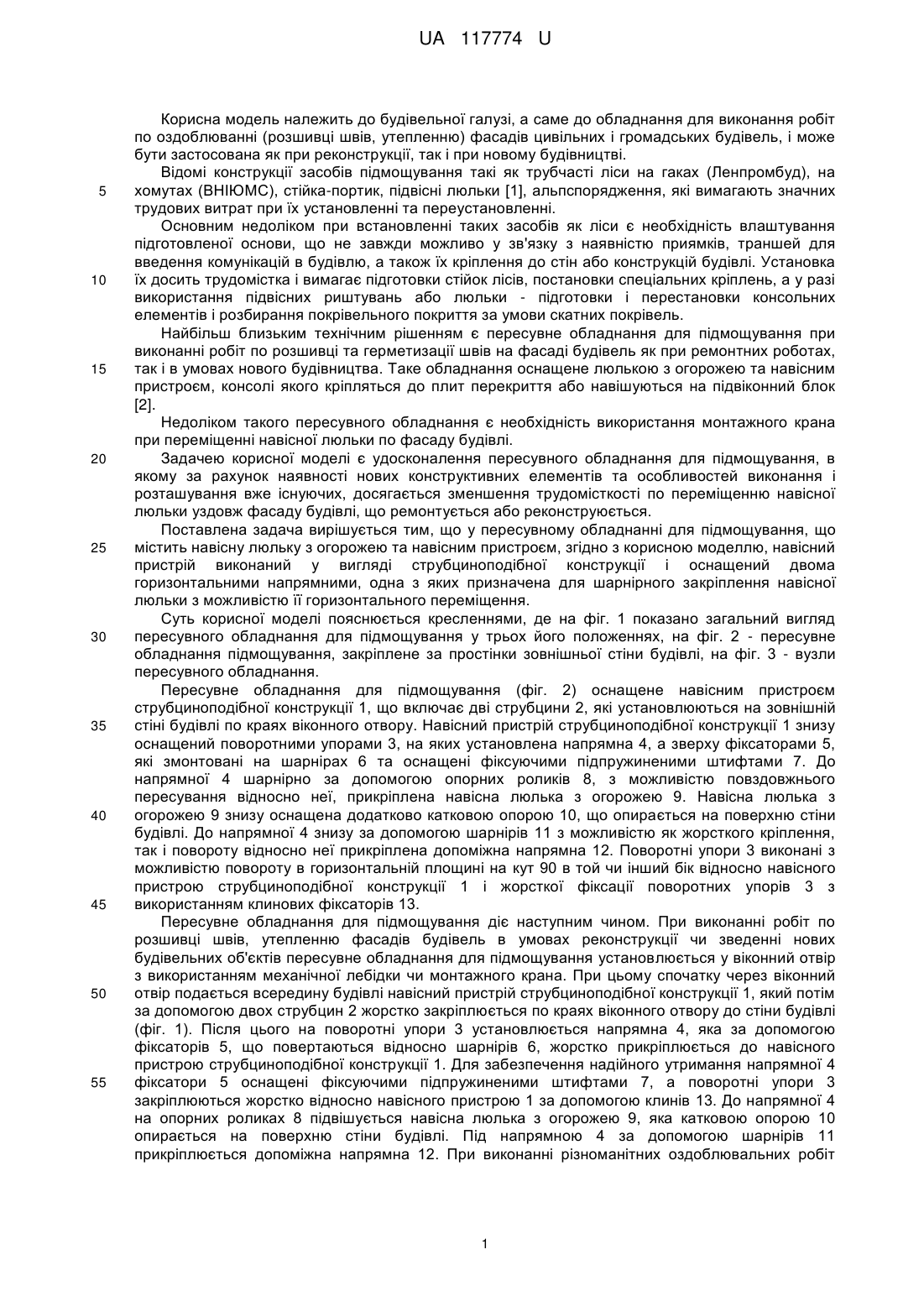

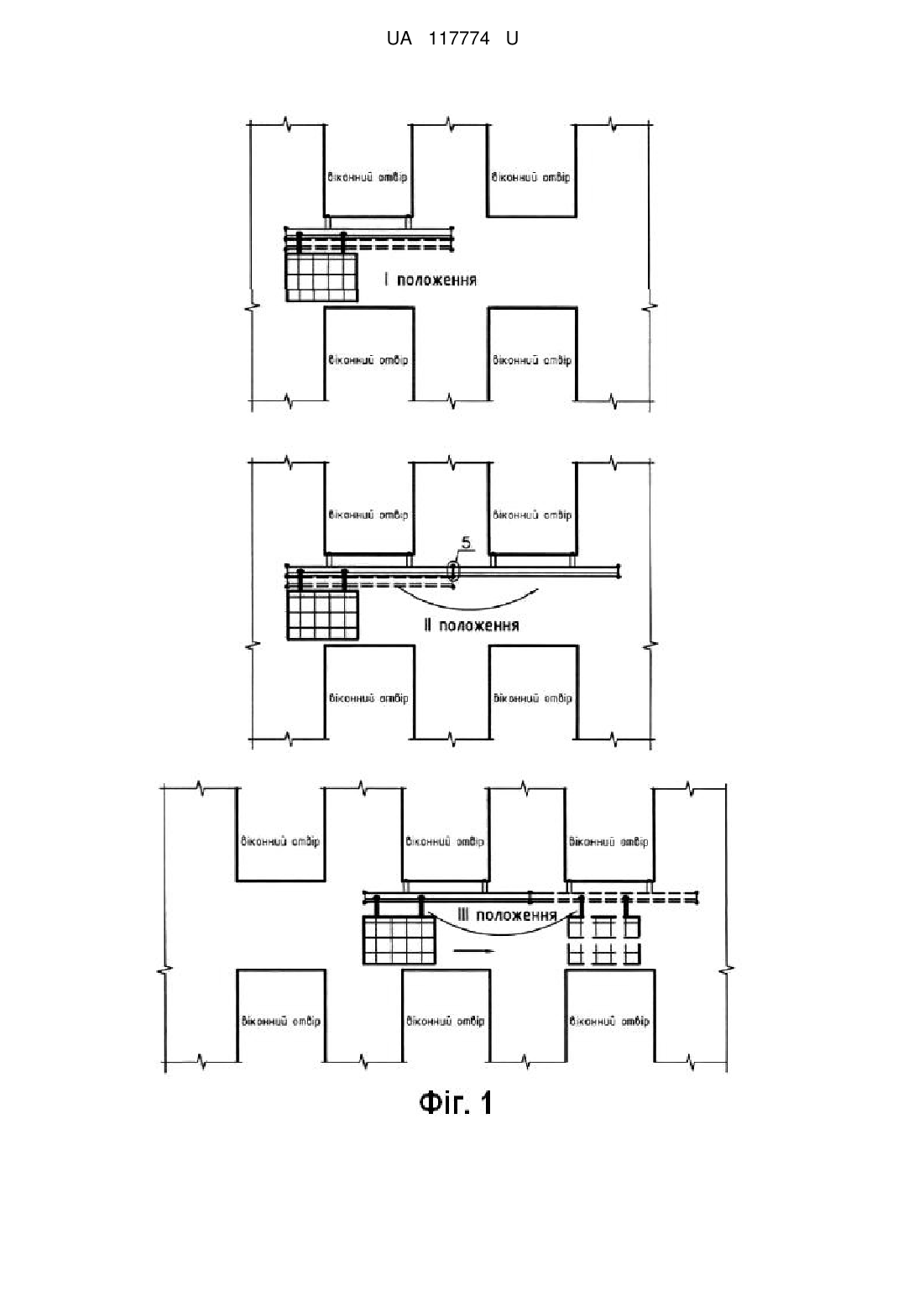

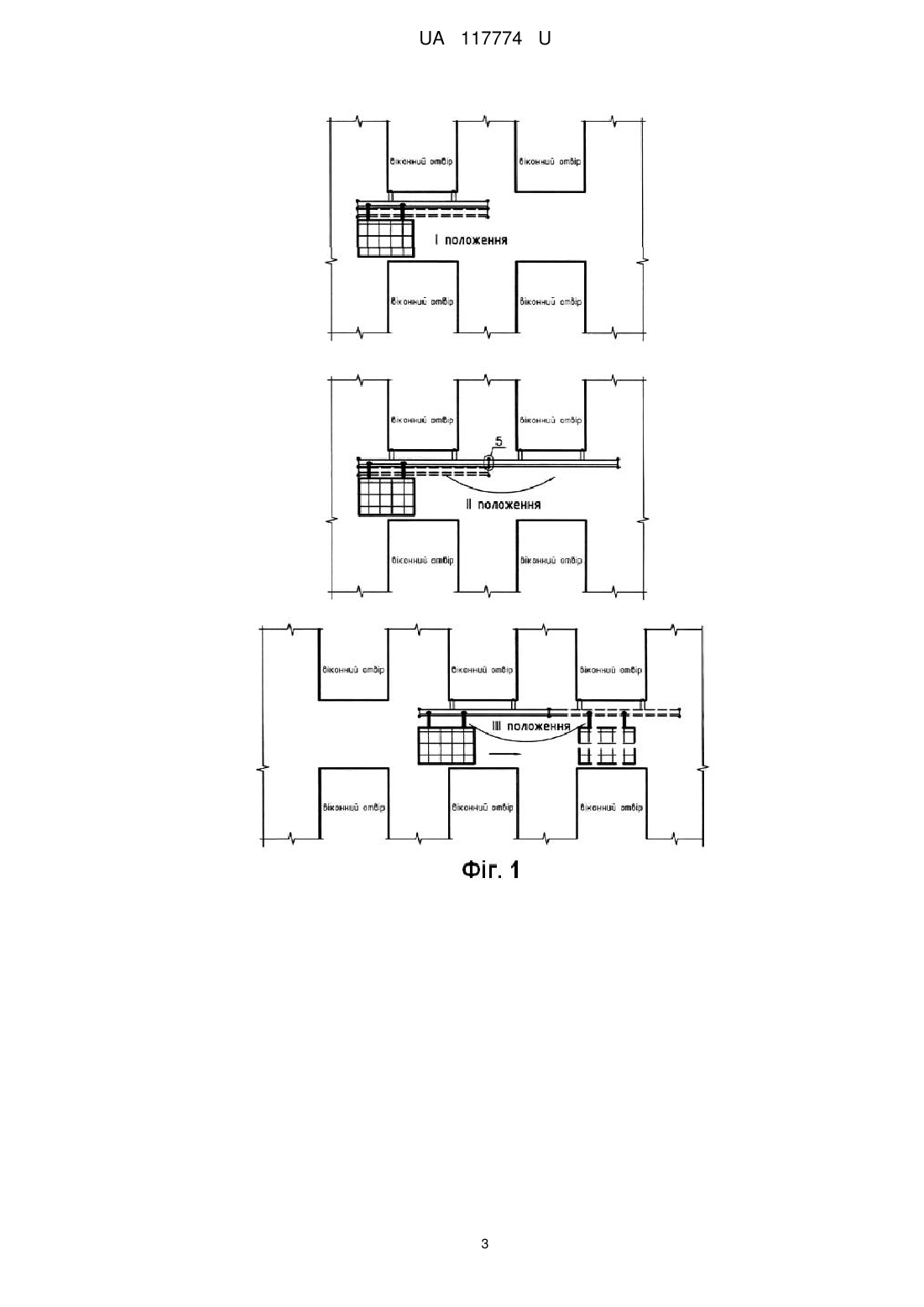

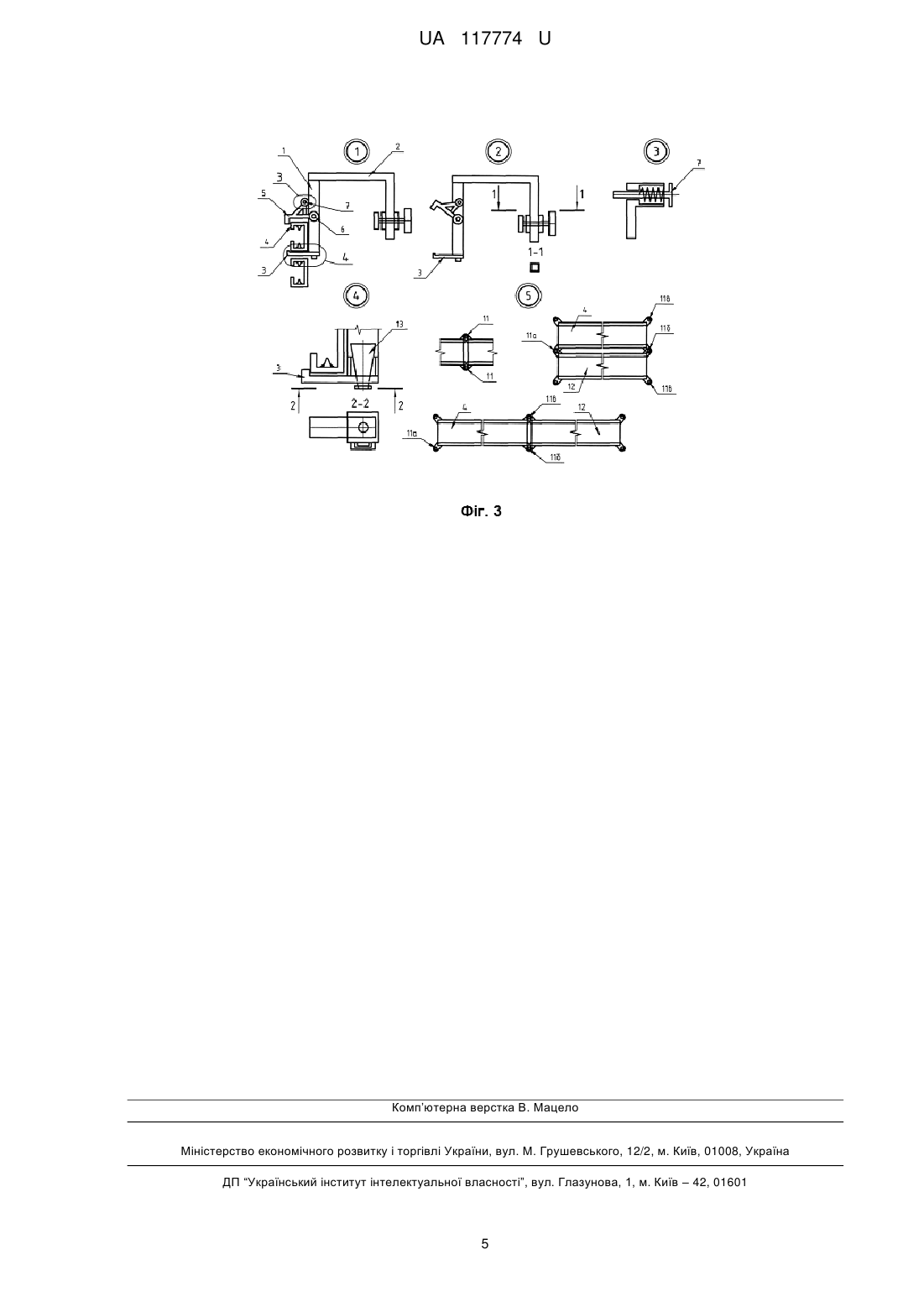

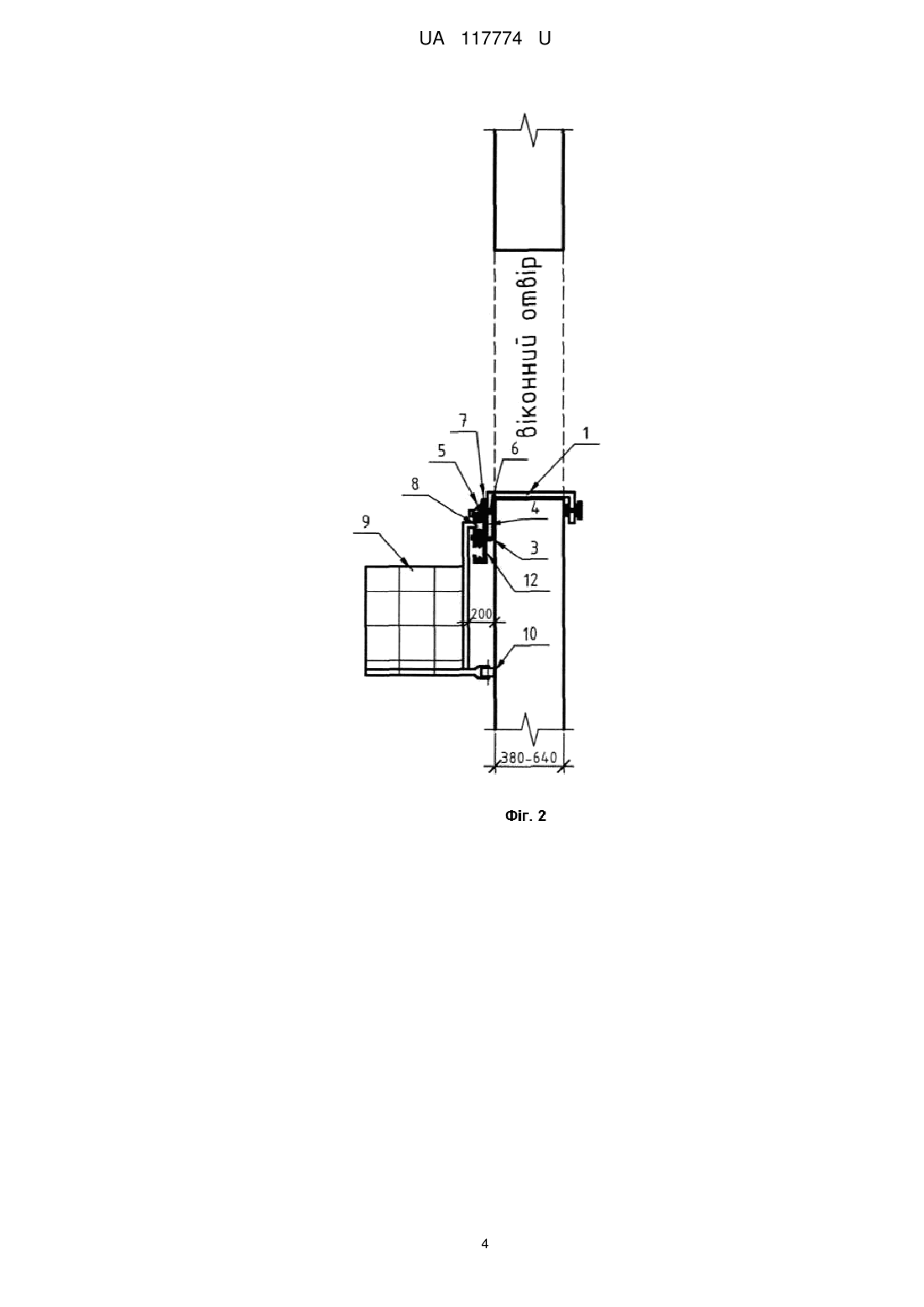

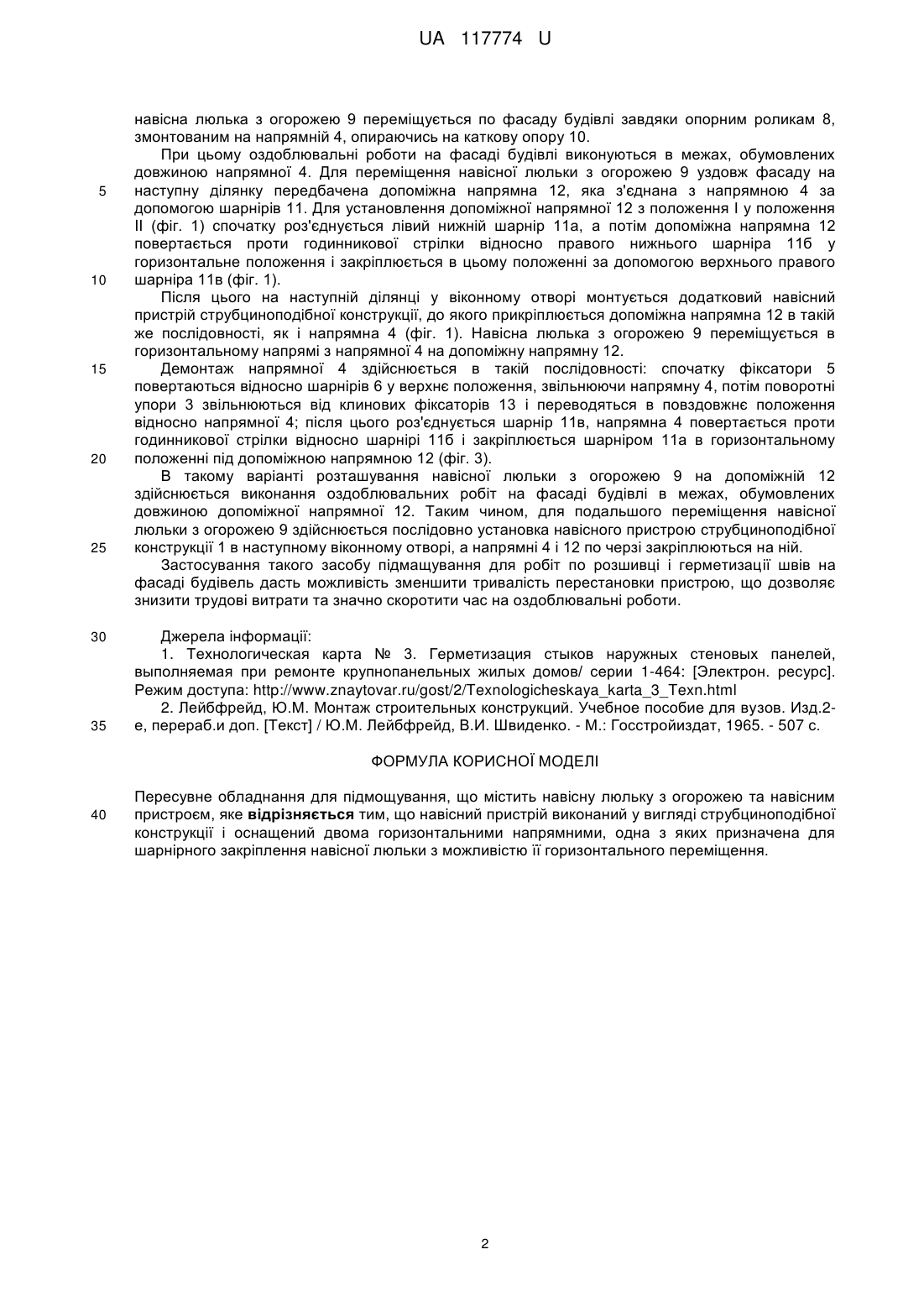

Реферат: Пересувне обладнання для підмощування містить навісну люльку з огорожею та навісним пристроєм. Навісний пристрій виконаний у вигляді струбциноподібної конструкції і оснащений двома горизонтальними напрямними, одна з яких призначена для шарнірного закріплення навісної люльки з можливістю її горизонтального переміщення. UA 117774 U (54) ПЕРЕСУВНЕ ОБЛАДНАННЯ ДЛЯ ПІДМОЩУВАННЯ UA 117774 U UA 117774 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельної галузі, а саме до обладнання для виконання робіт по оздоблюванні (розшивці швів, утепленню) фасадів цивільних і громадських будівель, і може бути застосована як при реконструкції, так і при новому будівництві. Відомі конструкції засобів підмощування такі як трубчасті ліси на гаках (Ленпромбуд), на хомутах (ВНІЮМС), стійка-портик, підвісні люльки [1], альпспорядження, які вимагають значних трудових витрат при їх установленні та переустановленні. Основним недоліком при встановленні таких засобів як ліси є необхідність влаштування підготовленої основи, що не завжди можливо у зв'язку з наявністю приямків, траншей для введення комунікацій в будівлю, а також їх кріплення до стін або конструкцій будівлі. Установка їх досить трудомістка і вимагає підготовки стійок лісів, постановки спеціальних кріплень, а у разі використання підвісних риштувань або люльки - підготовки і перестановки консольних елементів і розбирання покрівельного покриття за умови скатних покрівель. Найбільш близьким технічним рішенням є пересувне обладнання для підмощування при виконанні робіт по розшивці та герметизації швів на фасаді будівель як при ремонтних роботах, так і в умовах нового будівництва. Таке обладнання оснащене люлькою з огорожею та навісним пристроєм, консолі якого кріпляться до плит перекриття або навішуються на підвіконний блок [2]. Недоліком такого пересувного обладнання є необхідність використання монтажного крана при переміщенні навісної люльки по фасаду будівлі. Задачею корисної моделі є удосконалення пересувного обладнання для підмощування, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається зменшення трудомісткості по переміщенню навісної люльки уздовж фасаду будівлі, що ремонтується або реконструюється. Поставлена задача вирішується тим, що у пересувному обладнанні для підмощування, що містить навісну люльку з огорожею та навісним пристроєм, згідно з корисною моделлю, навісний пристрій виконаний у вигляді струбциноподібної конструкції і оснащений двома горизонтальними напрямними, одна з яких призначена для шарнірного закріплення навісної люльки з можливістю її горизонтального переміщення. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд пересувного обладнання для підмощування у трьох його положеннях, на фіг. 2 - пересувне обладнання підмощування, закріплене за простінки зовнішньої стіни будівлі, на фіг. 3 - вузли пересувного обладнання. Пересувне обладнання для підмощування (фіг. 2) оснащене навісним пристроєм струбциноподібної конструкції 1, що включає дві струбцини 2, які установлюються на зовнішній стіні будівлі по краях віконного отвору. Навісний пристрій струбциноподібної конструкції 1 знизу оснащений поворотними упорами 3, на яких установлена напрямна 4, а зверху фіксаторами 5, які змонтовані на шарнірах 6 та оснащені фіксуючими підпружиненими штифтами 7. До напрямної 4 шарнірно за допомогою опорних роликів 8, з можливістю повздовжнього пересування відносно неї, прикріплена навісна люлька з огорожею 9. Навісна люлька з огорожею 9 знизу оснащена додатково катковою опорою 10, що опирається на поверхню стіни будівлі. До напрямної 4 знизу за допомогою шарнірів 11 з можливістю як жорсткого кріплення, так і повороту відносно неї прикріплена допоміжна напрямна 12. Поворотні упори 3 виконані з можливістю повороту в горизонтальній площині на кут 90 в той чи інший бік відносно навісного пристрою струбциноподібної конструкції 1 і жорсткої фіксації поворотних упорів 3 з використанням клинових фіксаторів 13. Пересувне обладнання для підмощування діє наступним чином. При виконанні робіт по розшивці швів, утепленню фасадів будівель в умовах реконструкції чи зведенні нових будівельних об'єктів пересувне обладнання для підмощування установлюється у віконний отвір з використанням механічної лебідки чи монтажного крана. При цьому спочатку через віконний отвір подається всередину будівлі навісний пристрій струбциноподібної конструкції 1, який потім за допомогою двох струбцин 2 жорстко закріплюється по краях віконного отвору до стіни будівлі (фіг. 1). Після цього на поворотні упори 3 установлюється напрямна 4, яка за допомогою фіксаторів 5, що повертаються відносно шарнірів 6, жорстко прикріплюється до навісного пристрою струбциноподібної конструкції 1. Для забезпечення надійного утримання напрямної 4 фіксатори 5 оснащені фіксуючими підпружиненими штифтами 7, а поворотні упори 3 закріплюються жорстко відносно навісного пристрою 1 за допомогою клинів 13. До напрямної 4 на опорних роликах 8 підвішується навісна люлька з огорожею 9, яка катковою опорою 10 опирається на поверхню стіни будівлі. Під напрямною 4 за допомогою шарнірів 11 прикріплюється допоміжна напрямна 12. При виконанні різноманітних оздоблювальних робіт 1 UA 117774 U 5 10 15 20 25 30 35 навісна люлька з огорожею 9 переміщується по фасаду будівлі завдяки опорним роликам 8, змонтованим на напрямній 4, опираючись на каткову опору 10. При цьому оздоблювальні роботи на фасаді будівлі виконуються в межах, обумовлених довжиною напрямної 4. Для переміщення навісної люльки з огорожею 9 уздовж фасаду на наступну ділянку передбачена допоміжна напрямна 12, яка з'єднана з напрямною 4 за допомогою шарнірів 11. Для установлення допоміжної напрямної 12 з положення І у положення II (фіг. 1) спочатку роз'єднується лівий нижній шарнір 11а, а потім допоміжна напрямна 12 повертається проти годинникової стрілки відносно правого нижнього шарніра 11б у горизонтальне положення і закріплюється в цьому положенні за допомогою верхнього правого шарніра 11в (фіг. 1). Після цього на наступній ділянці у віконному отворі монтується додатковий навісний пристрій струбциноподібної конструкції, до якого прикріплюється допоміжна напрямна 12 в такій же послідовності, як і напрямна 4 (фіг. 1). Навісна люлька з огорожею 9 переміщується в горизонтальному напрямі з напрямної 4 на допоміжну напрямну 12. Демонтаж напрямної 4 здійснюється в такій послідовності: спочатку фіксатори 5 повертаються відносно шарнірів 6 у верхнє положення, звільнюючи напрямну 4, потім поворотні упори 3 звільнюються від клинових фіксаторів 13 і переводяться в повздовжнє положення відносно напрямної 4; після цього роз'єднується шарнір 11в, напрямна 4 повертається проти годинникової стрілки відносно шарнірі 11б і закріплюється шарніром 11а в горизонтальному положенні під допоміжною напрямною 12 (фіг. 3). В такому варіанті розташування навісної люльки з огорожею 9 на допоміжній 12 здійснюється виконання оздоблювальних робіт на фасаді будівлі в межах, обумовлених довжиною допоміжної напрямної 12. Таким чином, для подальшого переміщення навісної люльки з огорожею 9 здійснюється послідовно установка навісного пристрою струбциноподібної конструкції 1 в наступному віконному отворі, а напрямні 4 і 12 по черзі закріплюються на ній. Застосування такого засобу підмащування для робіт по розшивці і герметизації швів на фасаді будівель дасть можливість зменшити тривалість перестановки пристрою, що дозволяє знизити трудові витрати та значно скоротити час на оздоблювальні роботи. Джерела інформації: 1. Технологическая карта № 3. Герметизация стыков наружных стеновых панелей, выполняемая при ремонте крупнопанельных жилых домов/ серии 1-464: [Электрон. ресурс]. Режим доступа: http://www.znaytovar.ru/gost/2/Texnologicheskaya_karta_3_Texn.html 2. Лейбфрейд, Ю.М. Монтаж строительных конструкций. Учебное пособие для вузов. Изд.2е, перераб.и доп. [Текст] / Ю.М. Лейбфрейд, В.И. Швиденко. - М.: Госстройиздат, 1965. - 507 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пересувне обладнання для підмощування, що містить навісну люльку з огорожею та навісним пристроєм, яке відрізняється тим, що навісний пристрій виконаний у вигляді струбциноподібної конструкції і оснащений двома горизонтальними напрямними, одна з яких призначена для шарнірного закріплення навісної люльки з можливістю її горизонтального переміщення. 2 UA 117774 U 3 UA 117774 U 4 UA 117774 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
