Великий атравматичний пристрій з ексцентричним каналом для введення лікувального засобу

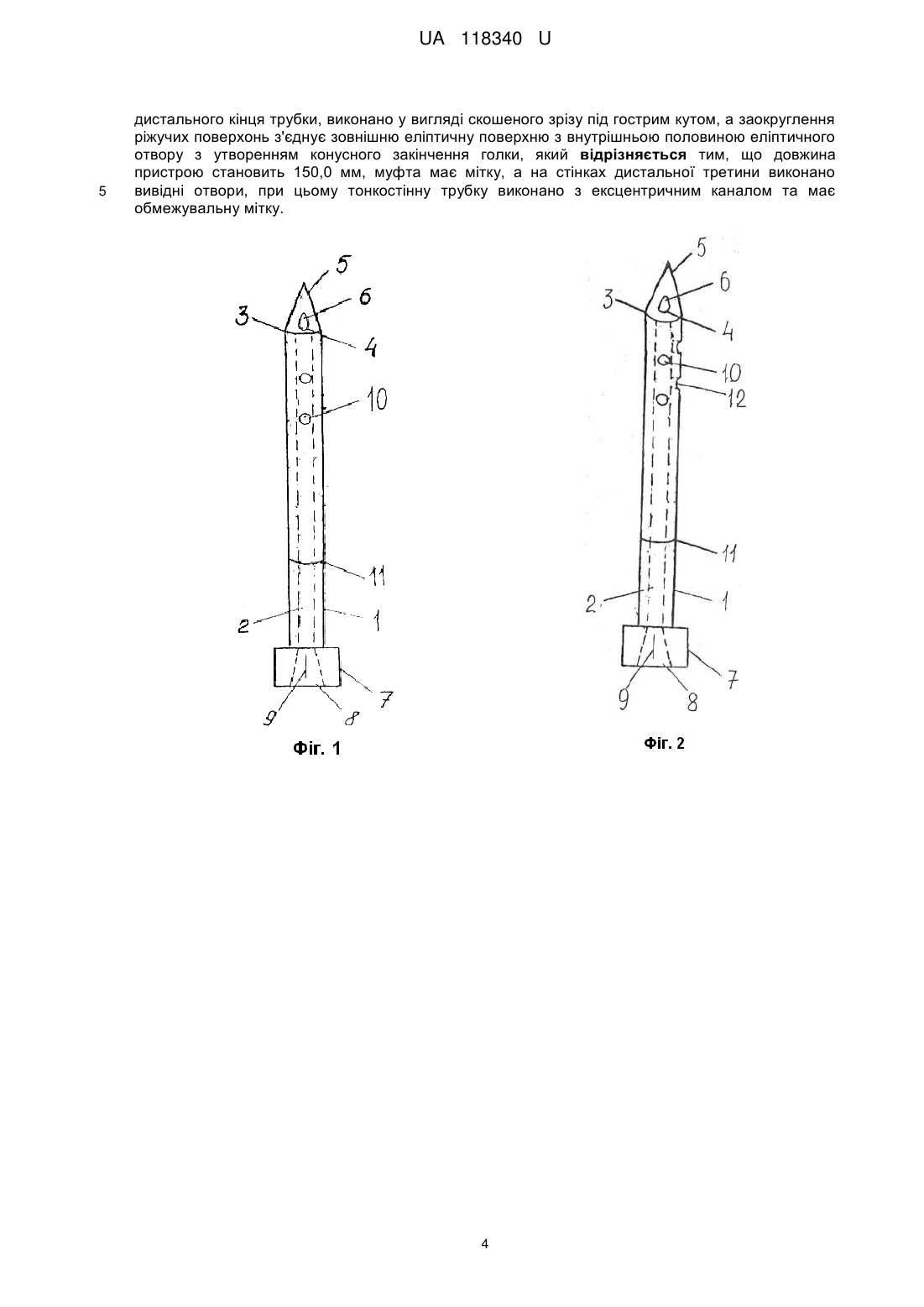

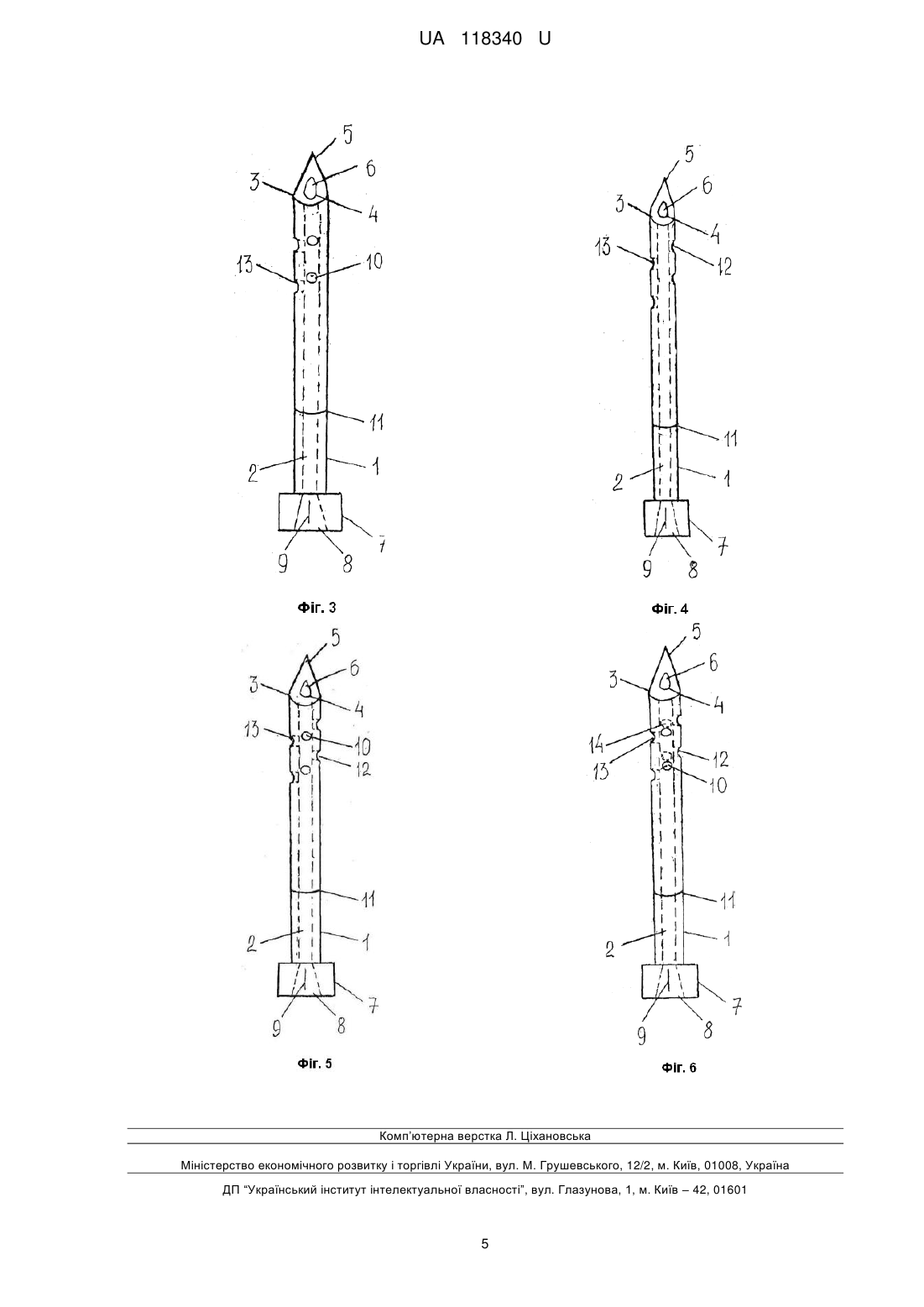

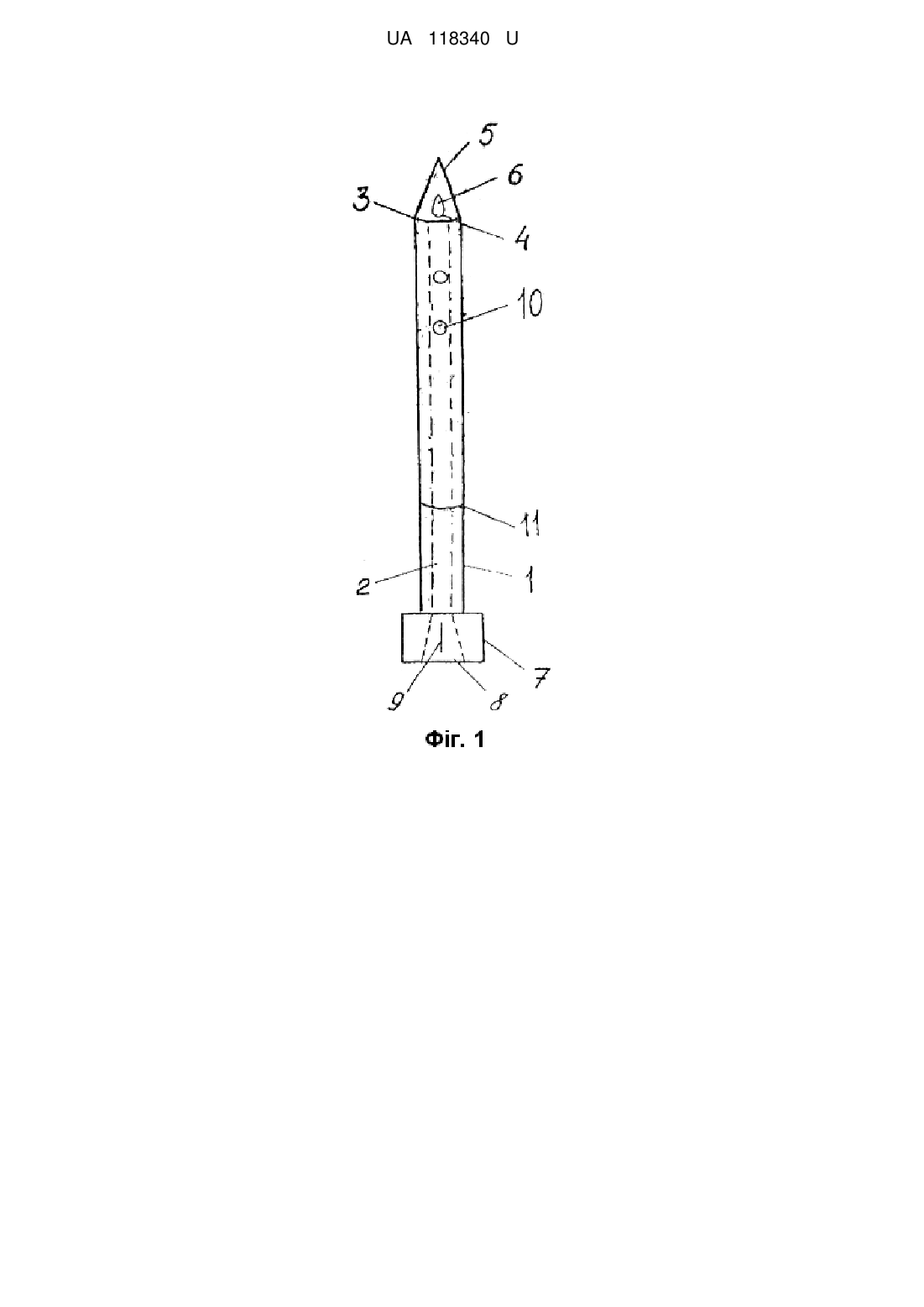

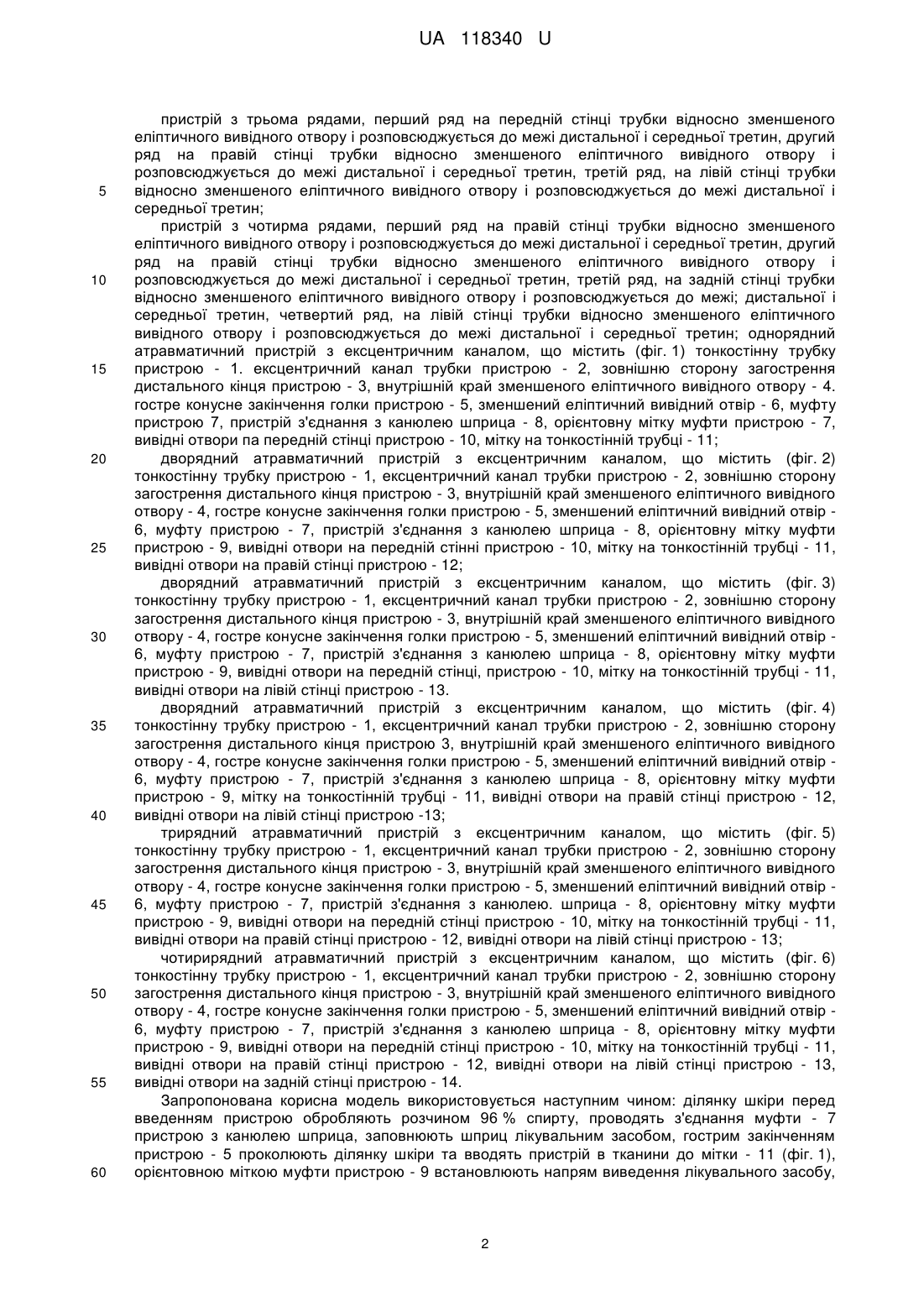

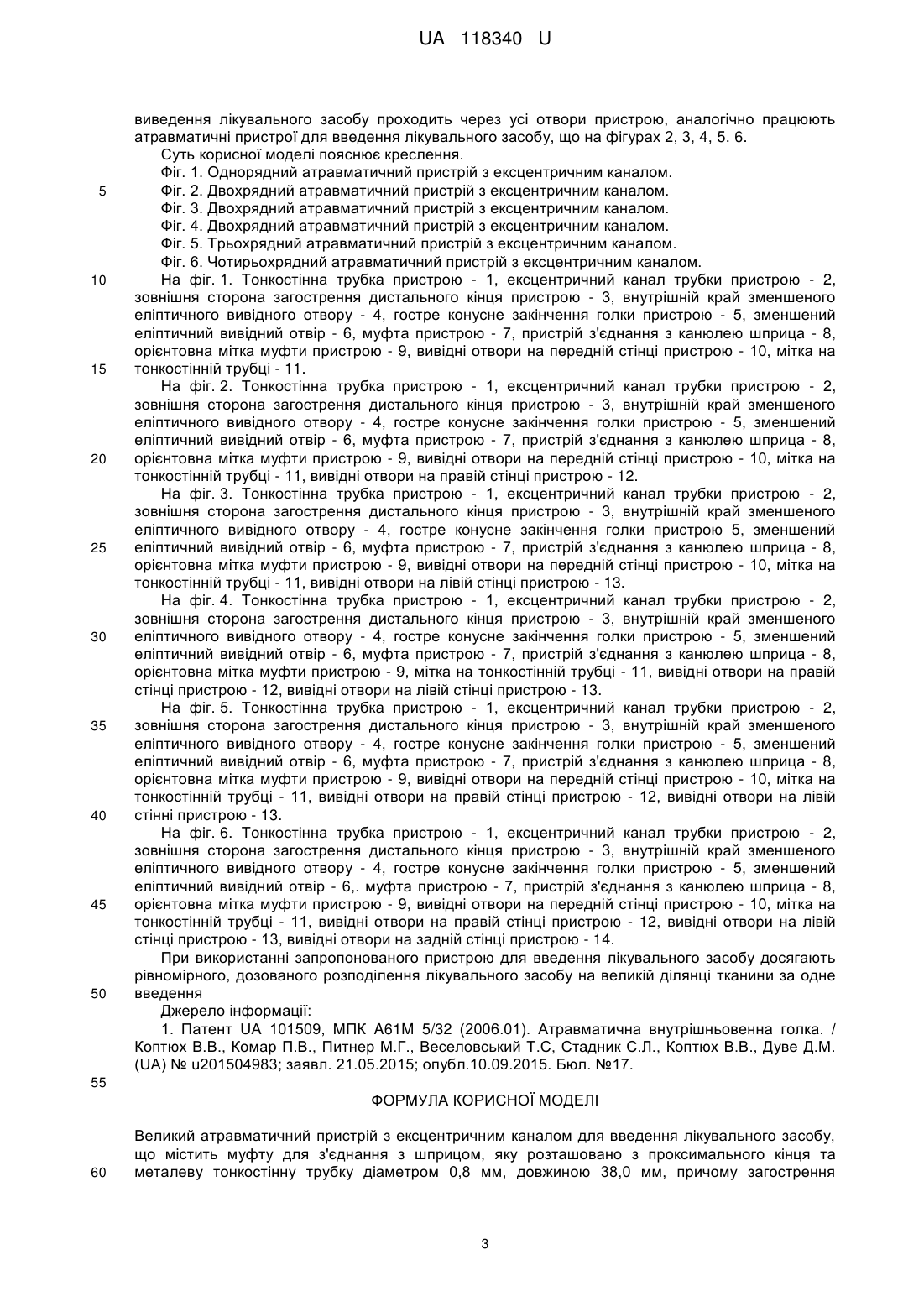

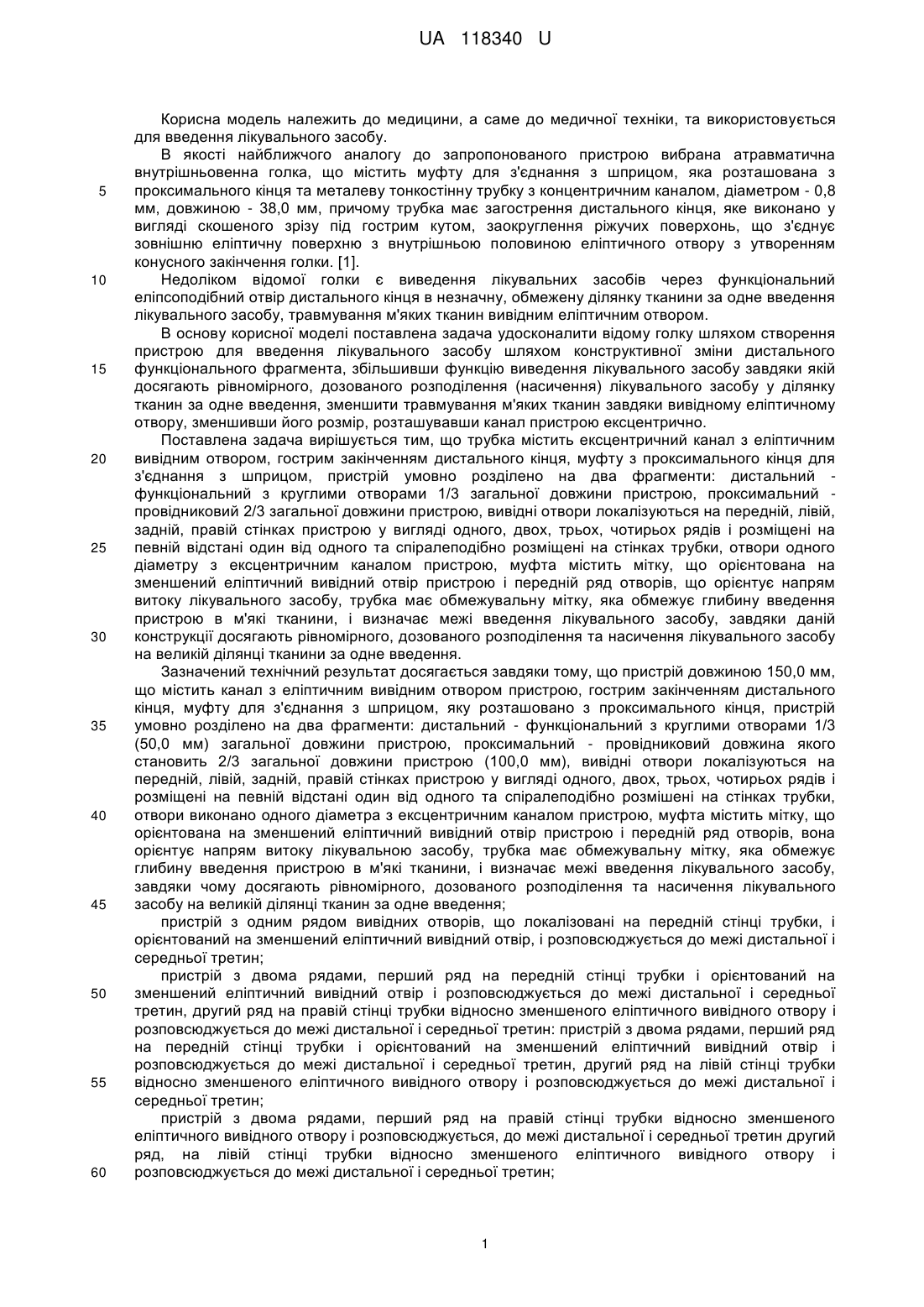

Реферат: UA 118340 U UA 118340 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується для введення лікувального засобу. В якості найближчого аналогу до запропонованого пристрою вибрана атравматична внутрішньовенна голка, що містить муфту для з'єднання з шприцом, яка розташована з проксимального кінця та металеву тонкостінну трубку з концентричним каналом, діаметром - 0,8 мм, довжиною - 38,0 мм, причому трубка має загострення дистального кінця, яке виконано у вигляді скошеного зрізу під гострим кутом, заокруглення ріжучих поверхонь, що з'єднує зовнішню еліптичну поверхню з внутрішньою половиною еліптичного отвору з утворенням конусного закінчення голки. [1]. Недоліком відомої голки є виведення лікувальних засобів через функціональний еліпсоподібний отвір дистального кінця в незначну, обмежену ділянку тканини за одне введення лікувального засобу, травмування м'яких тканин вивідним еліптичним отвором. В основу корисної моделі поставлена задача удосконалити відому голку шляхом створення пристрою для введення лікувального засобу шляхом конструктивної зміни дистального функціонального фрагмента, збільшивши функцію виведення лікувального засобу завдяки якій досягають рівномірного, дозованого розподілення (насичення) лікувального засобу у ділянку тканин за одне введення, зменшити травмування м'яких тканин завдяки вивідному еліптичному отвору, зменшивши його розмір, розташувавши канал пристрою ексцентрично. Поставлена задача вирішується тим, що трубка містить ексцентричний канал з еліптичним вивідним отвором, гострим закінченням дистального кінця, муфту з проксимального кінця для з'єднання з шприцом, пристрій умовно розділено на два фрагменти: дистальний функціональний з круглими отворами 1/3 загальної довжини пристрою, проксимальний провідниковий 2/3 загальної довжини пристрою, вивідні отвори локалізуються на передній, лівій, задній, правій стінках пристрою у вигляді одного, двох, трьох, чотирьох рядів і розміщені на певній відстані один від одного та спіралеподібно розміщені на стінках трубки, отвори одного діаметру з ексцентричним каналом пристрою, муфта містить мітку, що орієнтована на зменшений еліптичний вивідний отвір пристрою і передній ряд отворів, що орієнтує напрям витоку лікувального засобу, трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини, і визначає межі введення лікувального засобу, завдяки даній конструкції досягають рівномірного, дозованого розподілення та насичення лікувального засобу на великій ділянці тканини за одне введення. Зазначений технічний результат досягається завдяки тому, що пристрій довжиною 150,0 мм, що містить канал з еліптичним вивідним отвором пристрою, гострим закінченням дистального кінця, муфту для з'єднання з шприцом, яку розташовано з проксимального кінця, пристрій умовно розділено на два фрагменти: дистальний - функціональний з круглими отворами 1/3 (50,0 мм) загальної довжини пристрою, проксимальний - провідниковий довжина якого становить 2/3 загальної довжини пристрою (100,0 мм), вивідні отвори локалізуються на передній, лівій, задній, правій стінках пристрою у вигляді одного, двох, трьох, чотирьох рядів і розміщені на певній відстані один від одного та спіралеподібно розмішені на стінках трубки, отвори виконано одного діаметра з ексцентричним каналом пристрою, муфта містить мітку, що орієнтована на зменшений еліптичний вивідний отвір пристрою і передній ряд отворів, вона орієнтує напрям витоку лікувальною засобу, трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини, і визначає межі введення лікувального засобу, завдяки чому досягають рівномірного, дозованого розподілення та насичення лікувального засобу на великій ділянці тканин за одне введення; пристрій з одним рядом вивідних отворів, що локалізовані на передній стінці трубки, і орієнтований на зменшений еліптичний вивідний отвір, і розповсюджується до межі дистальної і середньої третин; пристрій з двома рядами, перший ряд на передній стінці трубки і орієнтований на зменшений еліптичний вивідний отвір і розповсюджується до межі дистальної і середньої третин, другий ряд на правій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин: пристрій з двома рядами, перший ряд на передній стінці трубки і орієнтований на зменшений еліптичний вивідний отвір і розповсюджується до межі дистальної і середньої третин, другий ряд на лівій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин; пристрій з двома рядами, перший ряд на правій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується, до межі дистальної і середньої третин другий ряд, на лівій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин; 1 UA 118340 U 5 10 15 20 25 30 35 40 45 50 55 60 пристрій з трьома рядами, перший ряд на передній стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин, другий ряд на правій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин, третій ряд, на лівій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин; пристрій з чотирма рядами, перший ряд на правій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин, другий ряд на правій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин, третій ряд, на задній стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі; дистальної і середньої третин, четвертий ряд, на лівій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин; однорядний атравматичний пристрій з ексцентричним каналом, що містить (фіг. 1) тонкостінну трубку пристрою - 1. ексцентричний канал трубки пристрою - 2, зовнішню сторону загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4. гостре конусне закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір - 6, муфту пристрою 7, пристрій з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою - 7, вивідні отвори па передній стінці пристрою - 10, мітку на тонкостінній трубці - 11; дворядний атравматичний пристрій з ексцентричним каналом, що містить (фіг. 2) тонкостінну трубку пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішню сторону загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір 6, муфту пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою - 9, вивідні отвори на передній стінні пристрою - 10, мітку на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12; дворядний атравматичний пристрій з ексцентричним каналом, що містить (фіг. 3) тонкостінну трубку пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішню сторону загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір 6, муфту пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою - 9, вивідні отвори на передній стінці, пристрою - 10, мітку на тонкостінній трубці - 11, вивідні отвори на лівій стінці пристрою - 13. дворядний атравматичний пристрій з ексцентричним каналом, що містить (фіг. 4) тонкостінну трубку пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішню сторону загострення дистального кінця пристрою 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір 6, муфту пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою - 9, мітку на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою -13; трирядний атравматичний пристрій з ексцентричним каналом, що містить (фіг. 5) тонкостінну трубку пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішню сторону загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір 6, муфту пристрою - 7, пристрій з'єднання з канюлею. шприца - 8, орієнтовну мітку муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітку на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою - 13; чотирирядний атравматичний пристрій з ексцентричним каналом, що містить (фіг. 6) тонкостінну трубку пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішню сторону загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір 6, муфту пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітку на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою - 13, вивідні отвори на задній стінці пристрою - 14. Запропонована корисна модель використовується наступним чином: ділянку шкіри перед введенням пристрою обробляють розчином 96 % спирту, проводять з'єднання муфти - 7 пристрою з канюлею шприца, заповнюють шприц лікувальним засобом, гострим закінченням пристрою - 5 проколюють ділянку шкіри та вводять пристрій в тканини до мітки - 11 (фіг. 1), орієнтовною міткою муфти пристрою - 9 встановлюють напрям виведення лікувального засобу, 2 UA 118340 U 5 10 15 20 25 30 35 40 45 50 виведення лікувального засобу проходить через усі отвори пристрою, аналогічно працюють атравматичні пристрої для введення лікувального засобу, що на фігурах 2, 3, 4, 5. 6. Суть корисної моделі пояснює креслення. Фіг. 1. Однорядний атравматичний пристрій з ексцентричним каналом. Фіг. 2. Двохрядний атравматичний пристрій з ексцентричним каналом. Фіг. 3. Двохрядний атравматичний пристрій з ексцентричним каналом. Фіг. 4. Двохрядний атравматичний пристрій з ексцентричним каналом. Фіг. 5. Трьохрядний атравматичний пристрій з ексцентричним каналом. Фіг. 6. Чотирьохрядний атравматичний пристрій з ексцентричним каналом. На фіг. 1. Тонкостінна трубка пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішня сторона загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11. На фіг. 2. Тонкостінна трубка пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішня сторона загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12. На фіг. 3. Тонкостінна трубка пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішня сторона загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою 5, зменшений еліптичний вивідний отвір - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11, вивідні отвори на лівій стінці пристрою - 13. На фіг. 4. Тонкостінна трубка пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішня сторона загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, мітка на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою - 13. На фіг. 5. Тонкостінна трубка пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішня сторона загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінні пристрою - 13. На фіг. 6. Тонкостінна трубка пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішня сторона загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір - 6,. муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою - 13, вивідні отвори на задній стінці пристрою - 14. При використанні запропонованого пристрою для введення лікувального засобу досягають рівномірного, дозованого розподілення лікувального засобу на великій ділянці тканини за одне введення Джерело інформації: 1. Патент UА 101509, МПК A61M 5/32 (2006.01). Атравматична внутрішньовенна голка. / Коптюх В.В., Комар П.В., Питнер М.Г., Веселовський Т.С, Стадник С.Л., Коптюх В.В., Дуве Д.М. (UA) № u201504983; заявл. 21.05.2015; опубл.10.09.2015. Бюл. №17. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Великий атравматичний пристрій з ексцентричним каналом для введення лікувального засобу, що містить муфту для з'єднання з шприцом, яку розташовано з проксимального кінця та металеву тонкостінну трубку діаметром 0,8 мм, довжиною 38,0 мм, причому загострення 3 UA 118340 U 5 дистального кінця трубки, виконано у вигляді скошеного зрізу під гострим кутом, а заокруглення ріжучих поверхонь з'єднує зовнішню еліптичну поверхню з внутрішньою половиною еліптичного отвору з утворенням конусного закінчення голки, який відрізняється тим, що довжина пристрою становить 150,0 мм, муфта має мітку, а на стінках дистальної третини виконано вивідні отвори, при цьому тонкостінну трубку виконано з ексцентричним каналом та має обмежувальну мітку. 4 UA 118340 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
