Рельєфний катетер для епідуральної анестезії

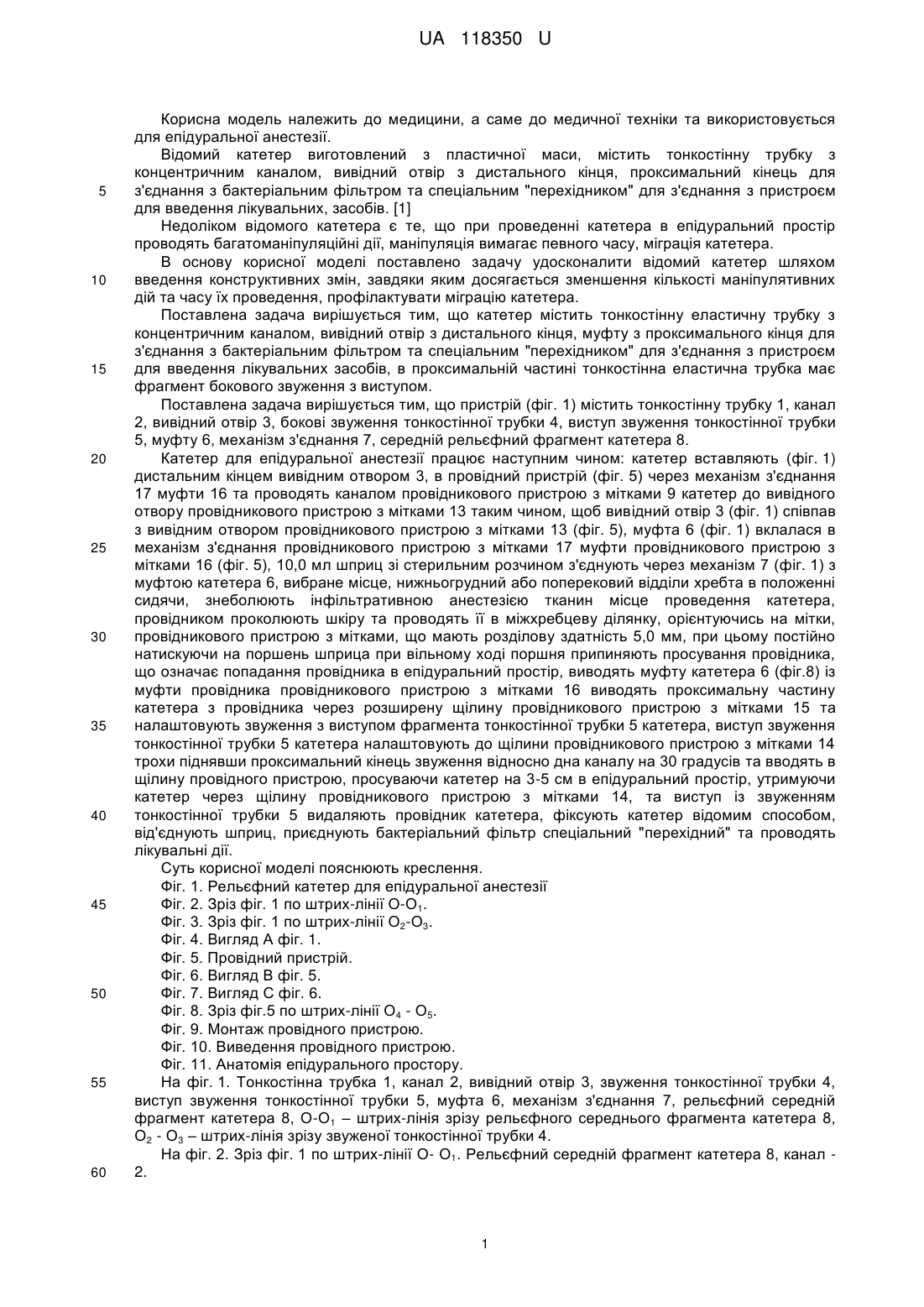

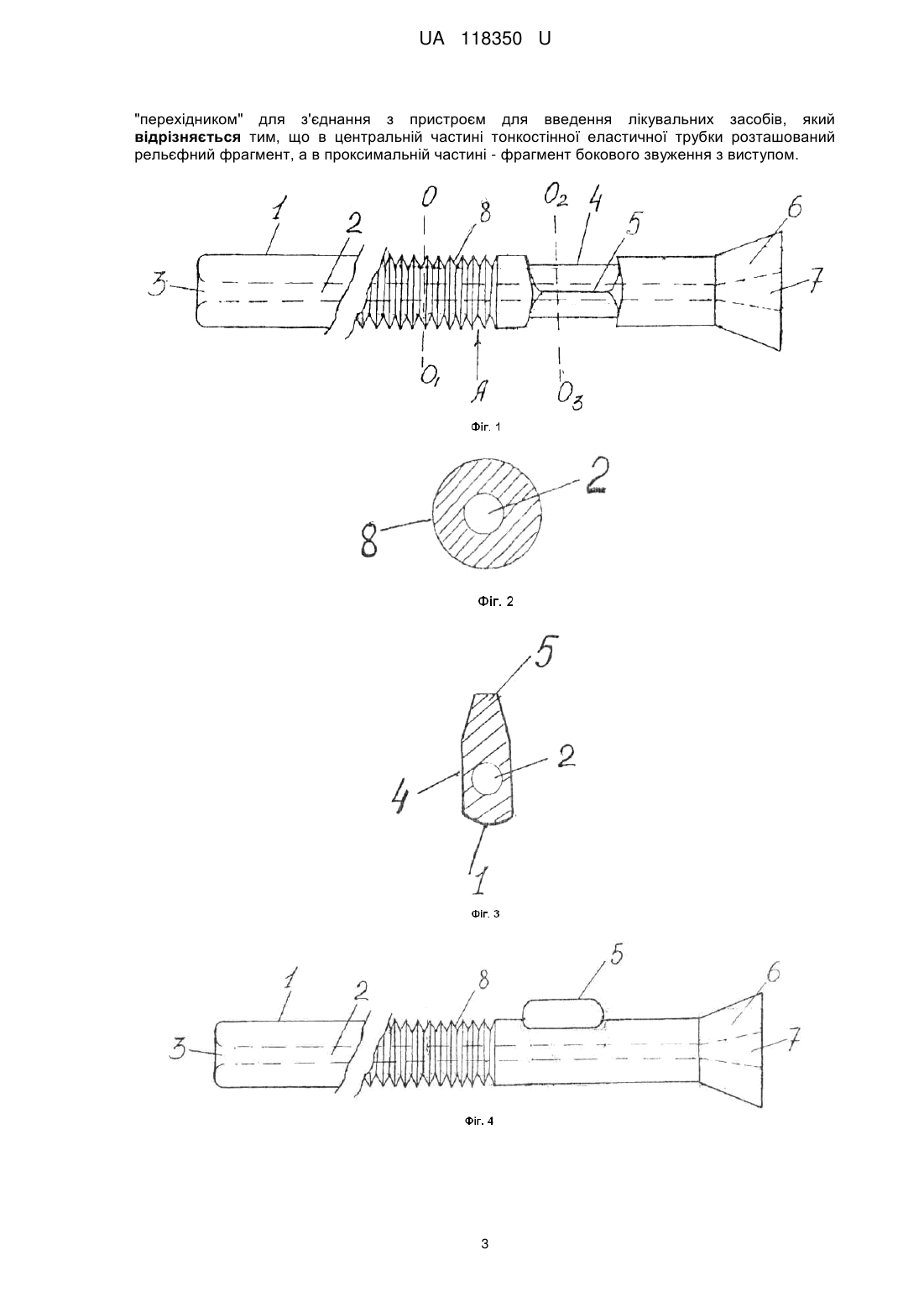

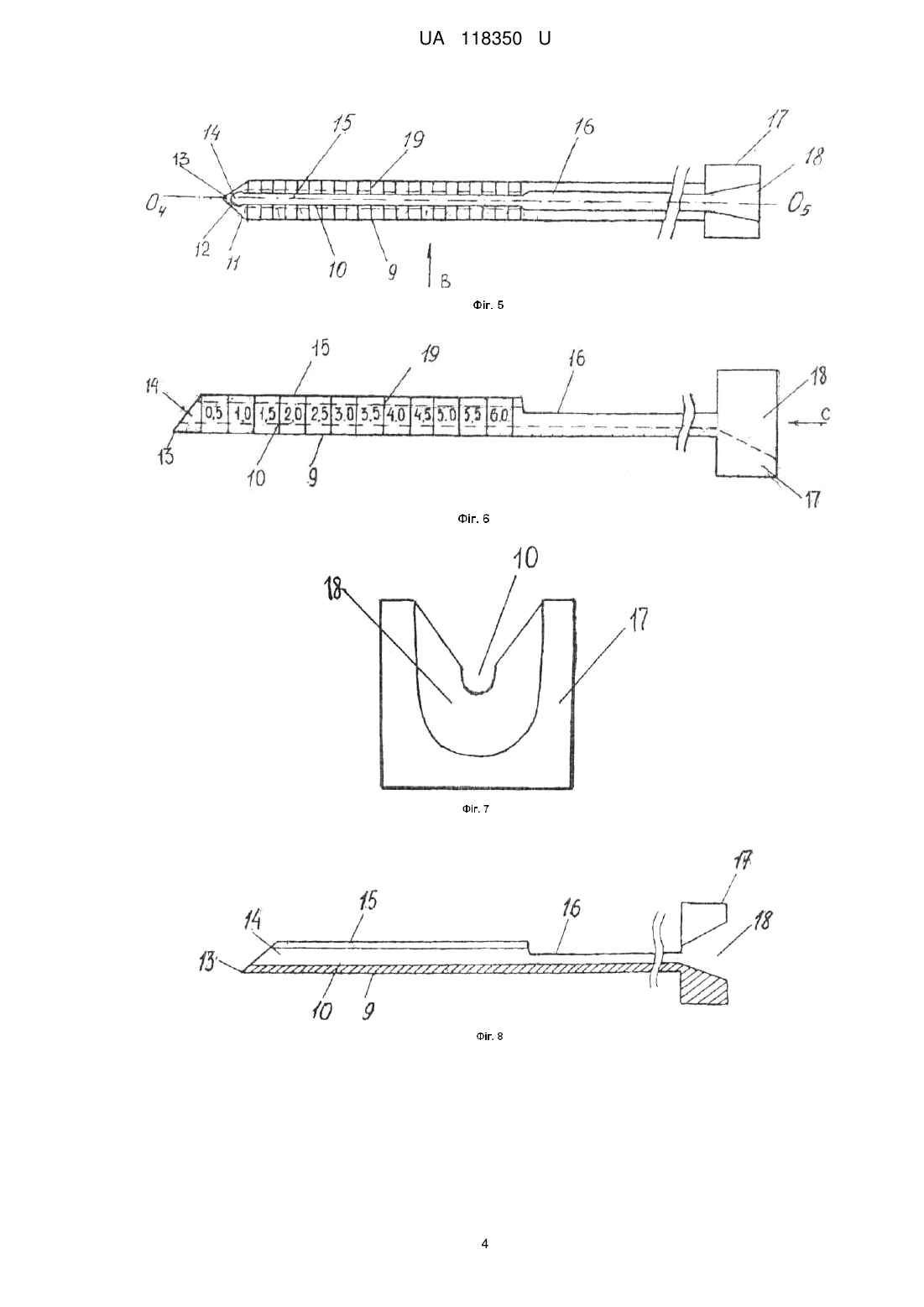

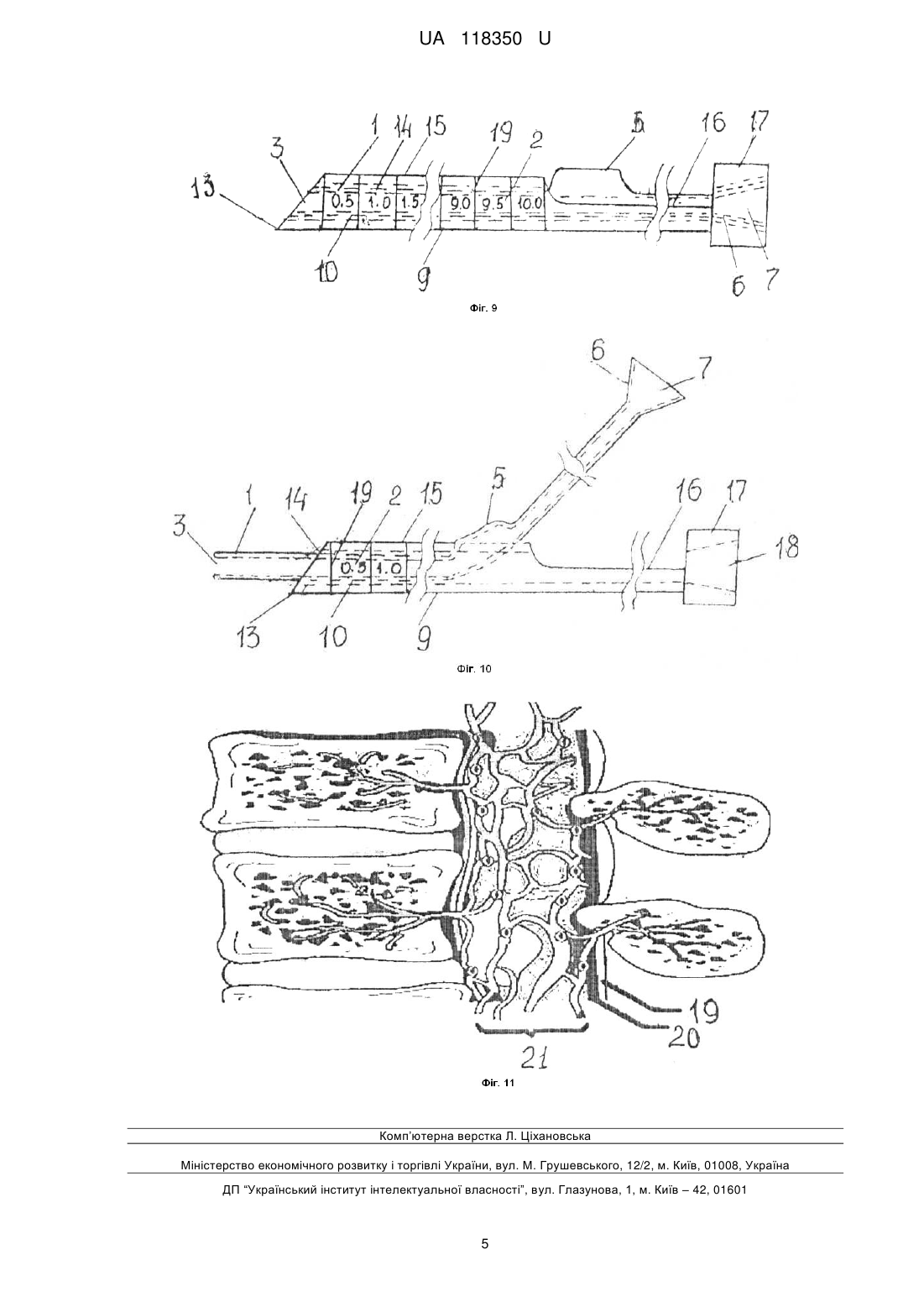

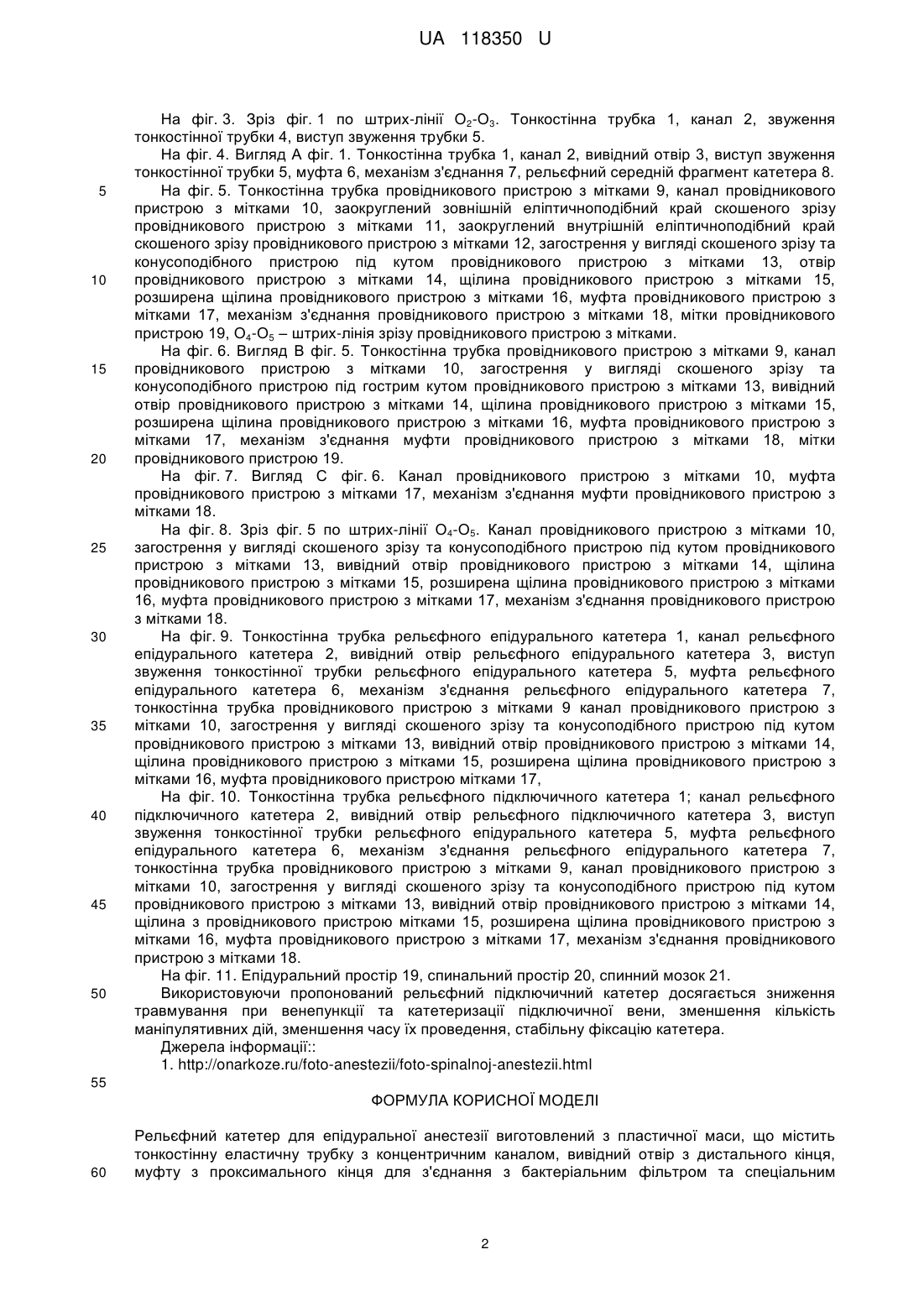

Реферат: Рельєфний катетер для епідуральної анестезії, виготовлений з пластичної маси, містить тонкостінну еластичну трубку з концентричним каналом, вивідний отвір з дистального кінця, муфту з проксимального кінця для з'єднання з бактеріальним фільтром та спеціальним "перехідником" для з'єднання з пристроєм для введення лікувальних засобів. При цьому в центральній частині тонкостінної еластичної трубки розташований рельєфний фрагмент, а в проксимальній частині - фрагмент бокового звуження з виступом. UA 118350 U (54) РЕЛЬЄФНИЙ КАТЕТЕР ДЛЯ ЕПІДУРАЛЬНОЇ АНЕСТЕЗІЇ UA 118350 U UA 118350 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки та використовується для епідуральної анестезії. Відомий катетер виготовлений з пластичної маси, містить тонкостінну трубку з концентричним каналом, вивідний отвір з дистального кінця, проксимальний кінець для з'єднання з бактеріальним фільтром та спеціальним "перехідником" для з'єднання з пристроєм для введення лікувальних, засобів. [1] Недоліком відомого катетера є те, що при проведенні катетера в епідуральний простір проводять багатоманіпуляційні дії, маніпуляція вимагає певного часу, міграція катетера. В основу корисної моделі поставлено задачу удосконалити відомий катетер шляхом введення конструктивних змін, завдяки яким досягається зменшення кількості маніпулятивних дій та часу їх проведення, профілактувати міграцію катетера. Поставлена задача вирішується тим, що катетер містить тонкостінну еластичну трубку з концентричним каналом, вивідний отвір з дистального кінця, муфту з проксимального кінця для з'єднання з бактеріальним фільтром та спеціальним "перехідником" для з'єднання з пристроєм для введення лікувальних засобів, в проксимальній частині тонкостінна еластична трубка має фрагмент бокового звуження з виступом. Поставлена задача вирішується тим, що пристрій (фіг. 1) містить тонкостінну трубку 1, канал 2, вивідний отвір 3, бокові звуження тонкостінної трубки 4, виступ звуження тонкостінної трубки 5, муфту 6, механізм з'єднання 7, середній рельєфний фрагмент катетера 8. Катетер для епідуральної анестезії працює наступним чином: катетер вставляють (фіг. 1) дистальним кінцем вивідним отвором 3, в провідний пристрій (фіг. 5) через механізм з'єднання 17 муфти 16 та проводять каналом провідникового пристрою з мітками 9 катетер до вивідного отвору провідникового пристрою з мітками 13 таким чином, щоб вивідний отвір 3 (фіг. 1) співпав з вивідним отвором провідникового пристрою з мітками 13 (фіг. 5), муфта 6 (фіг. 1) вклалася в механізм з'єднання провідникового пристрою з мітками 17 муфти провідникового пристрою з мітками 16 (фіг. 5), 10,0 мл шприц зі стерильним розчином з'єднують через механізм 7 (фіг. 1) з муфтою катетера 6, вибране місце, нижньогрудний або поперековий відділи хребта в положенні сидячи, знеболюють інфільтративною анестезією тканин місце проведення катетера, провідником проколюють шкіру та проводять її в міжхребцеву ділянку, орієнтуючись на мітки, провідникового пристрою з мітками, що мають розділову здатність 5,0 мм, при цьому постійно натискуючи на поршень шприца при вільному ході поршня припиняють просування провідника, що означає попадання провідника в епідуральний простір, виводять муфту катетера 6 (фіг.8) із муфти провідника провідникового пристрою з мітками 16 виводять проксимальну частину катетера з провідника через розширену щілину провідникового пристрою з мітками 15 та налаштовують звуження з виступом фрагмента тонкостінної трубки 5 катетера, виступ звуження тонкостінної трубки 5 катетера налаштовують до щілини провідникового пристрою з мітками 14 трохи піднявши проксимальний кінець звуження відносно дна каналу на 30 градусів та вводять в щілину провідного пристрою, просуваючи катетер на 3-5 см в епідуральний простір, утримуючи катетер через щілину провідникового пристрою з мітками 14, та виступ із звуженням тонкостінної трубки 5 видаляють провідник катетера, фіксують катетер відомим способом, від'єднують шприц, приєднують бактеріальний фільтр спеціальний "перехідний" та проводять лікувальні дії. Суть корисної моделі пояснюють креслення. Фіг. 1. Рельєфний катетер для епідуральної анестезії Фіг. 2. Зріз фіг. 1 по штрих-лінії О-О1. Фіг. 3. Зріз фіг. 1 по штрих-лінії О2-О3. Фіг. 4. Вигляд А фіг. 1. Фіг. 5. Провідний пристрій. Фіг. 6. Вигляд В фіг. 5. Фіг. 7. Вигляд С фіг. 6. Фіг. 8. Зріз фіг.5 по штрих-лінії О4 - О5. Фіг. 9. Монтаж провідного пристрою. Фіг. 10. Виведення провідного пристрою. Фіг. 11. Анатомія епідурального простору. На фіг.1. Тонкостінна трубка 1, канал 2, вивідний отвір 3, звуження тонкостінної трубки 4, виступ звуження тонкостінної трубки 5, муфта 6, механізм з'єднання 7, рельєфний середній фрагмент катетера 8, О-О1 – штрих-лінія зрізу рельєфного середнього фрагмента катетера 8, О2 - О3 – штрих-лінія зрізу звуженої тонкостінної трубки 4. На фіг. 2. Зріз фіг. 1 по штрих-лінії О- О1. Рельєфний середній фрагмент катетера 8, канал 2. 1 UA 118350 U 5 10 15 20 25 30 35 40 45 50 На фіг. 3. Зріз фіг. 1 по штрих-лінії О2-О3. Тонкостінна трубка 1, канал 2, звуження тонкостінної трубки 4, виступ звуження трубки 5. На фіг. 4. Вигляд А фіг. 1. Тонкостінна трубка 1, канал 2, вивідний отвір 3, виступ звуження тонкостінної трубки 5, муфта 6, механізм з'єднання 7, рельєфний середній фрагмент катетера 8. На фіг. 5. Тонкостінна трубка провідникового пристрою з мітками 9, канал провідникового пристрою з мітками 10, заокруглений зовнішній еліптичноподібний край скошеного зрізу провідникового пристрою з мітками 11, заокруглений внутрішній еліптичноподібний край скошеного зрізу провідникового пристрою з мітками 12, загострення у вигляді скошеного зрізу та конусоподібного пристрою під кутом провідникового пристрою з мітками 13, отвір провідникового пристрою з мітками 14, щілина провідникового пристрою з мітками 15, розширена щілина провідникового пристрою з мітками 16, муфта провідникового пристрою з мітками 17, механізм з'єднання провідникового пристрою з мітками 18, мітки провідникового пристрою 19, О4-О5 – штрих-лінія зрізу провідникового пристрою з мітками. На фіг. 6. Вигляд В фіг. 5. Тонкостінна трубка провідникового пристрою з мітками 9, канал провідникового пристрою з мітками 10, загострення у вигляді скошеного зрізу та конусоподібного пристрою під гострим кутом провідникового пристрою з мітками 13, вивідний отвір провідникового пристрою з мітками 14, щілина провідникового пристрою з мітками 15, розширена щілина провідникового пристрою з мітками 16, муфта провідникового пристрою з мітками 17, механізм з'єднання муфти провідникового пристрою з мітками 18, мітки провідникового пристрою 19. На фіг. 7. Вигляд С фіг. 6. Канал провідникового пристрою з мітками 10, муфта провідникового пристрою з мітками 17, механізм з'єднання муфти провідникового пристрою з мітками 18. На фіг. 8. Зріз фіг. 5 по штрих-лінії О4-О5. Канал провідникового пристрою з мітками 10, загострення у вигляді скошеного зрізу та конусоподібного пристрою під кутом провідникового пристрою з мітками 13, вивідний отвір провідникового пристрою з мітками 14, щілина провідникового пристрою з мітками 15, розширена щілина провідникового пристрою з мітками 16, муфта провідникового пристрою з мітками 17, механізм з'єднання провідникового пристрою з мітками 18. На фіг. 9. Тонкостінна трубка рельєфного епідурального катетера 1, канал рельєфного епідурального катетера 2, вивідний отвір рельєфного епідурального катетера 3, виступ звуження тонкостінної трубки рельєфного епідурального катетера 5, муфта рельєфного епідурального катетера 6, механізм з'єднання рельєфного епідурального катетера 7, тонкостінна трубка провідникового пристрою з мітками 9 канал провідникового пристрою з мітками 10, загострення у вигляді скошеного зрізу та конусоподібного пристрою під кутом провідникового пристрою з мітками 13, вивідний отвір провідникового пристрою з мітками 14, щілина провідникового пристрою з мітками 15, розширена щілина провідникового пристрою з мітками 16, муфта провідникового пристрою мітками 17, На фіг. 10. Тонкостінна трубка рельєфного підключичного катетера 1; канал рельєфного підключичного катетера 2, вивідний отвір рельєфного підключичного катетера 3, виступ звуження тонкостінної трубки рельєфного епідурального катетера 5, муфта рельєфного епідурального катетера 6, механізм з'єднання рельєфного епідурального катетера 7, тонкостінна трубка провідникового пристрою з мітками 9, канал провідникового пристрою з мітками 10, загострення у вигляді скошеного зрізу та конусоподібного пристрою під кутом провідникового пристрою з мітками 13, вивідний отвір провідникового пристрою з мітками 14, щілина з провідникового пристрою мітками 15, розширена щілина провідникового пристрою з мітками 16, муфта провідникового пристрою з мітками 17, механізм з'єднання провідникового пристрою з мітками 18. На фіг. 11. Епідуральний простір 19, спинальний простір 20, спинний мозок 21. Використовуючи пропонований рельєфний підключичний катетер досягається зниження травмування при венепункції та катетеризації підключичної вени, зменшення кількість маніпулятивних дій, зменшення часу їх проведення, стабільну фіксацію катетера. Джерела інформації:: 1. http://onarkoze.ru/foto-anestezii/foto-spinalnoj-anestezii.html 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Рельєфний катетер для епідуральної анестезії виготовлений з пластичної маси, що містить тонкостінну еластичну трубку з концентричним каналом, вивідний отвір з дистального кінця, муфту з проксимального кінця для з'єднання з бактеріальним фільтром та спеціальним 2 UA 118350 U "перехідником" для з'єднання з пристроєм для введення лікувальних засобів, який відрізняється тим, що в центральній частині тонкостінної еластичної трубки розташований рельєфний фрагмент, а в проксимальній частині - фрагмент бокового звуження з виступом. 3 UA 118350 U 4 UA 118350 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
