Вузол кріплення мобільного стенда pop up

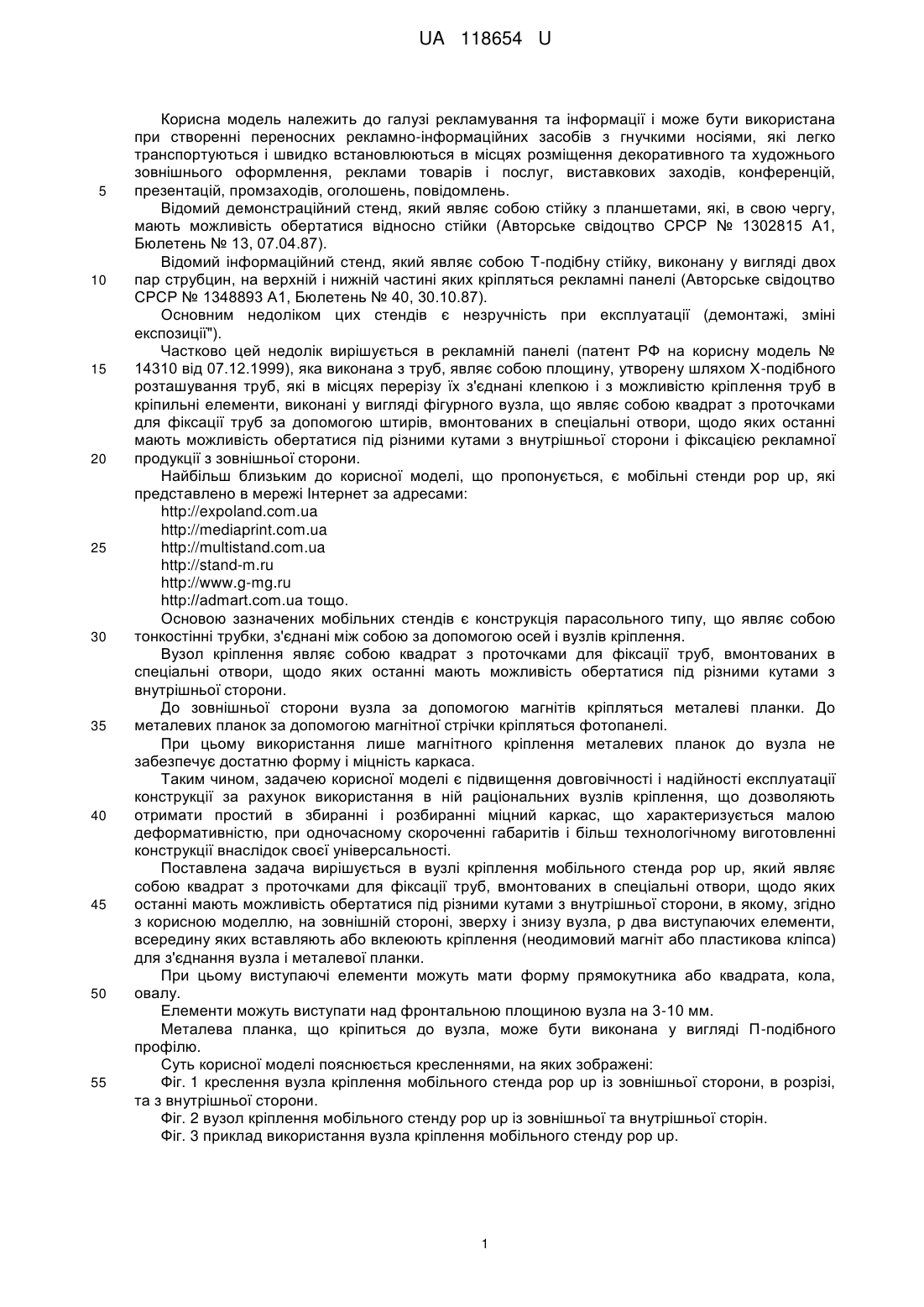

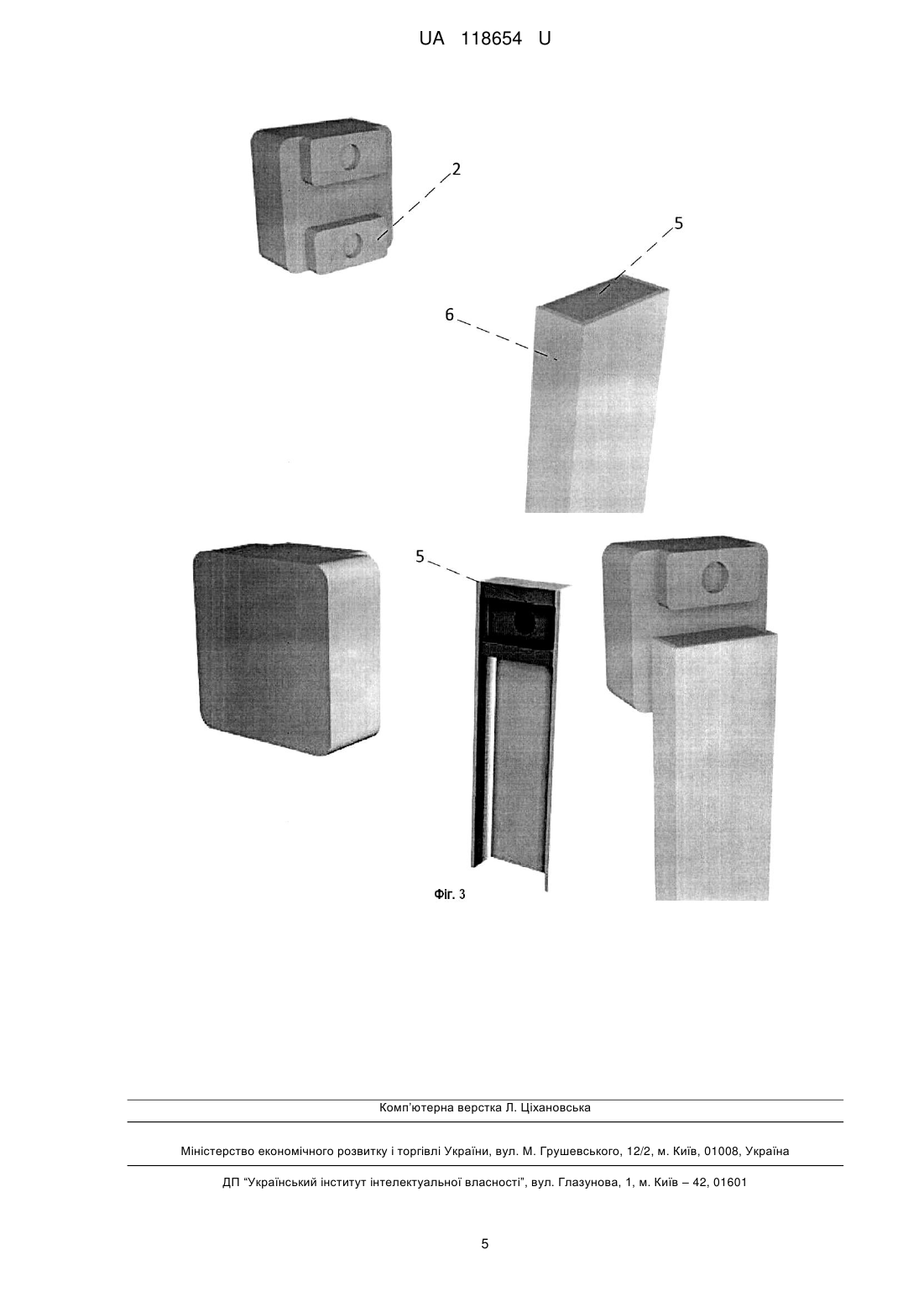

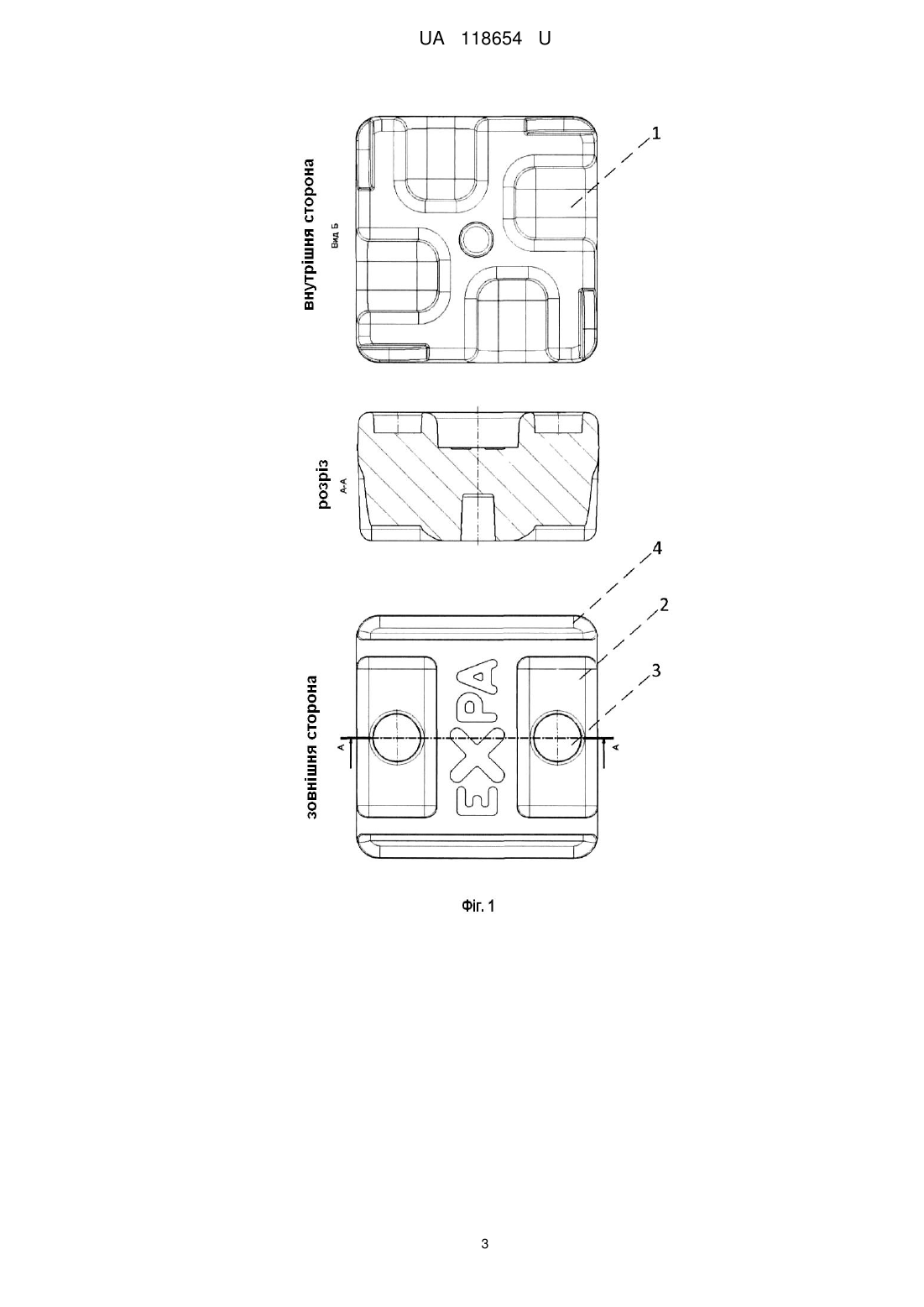

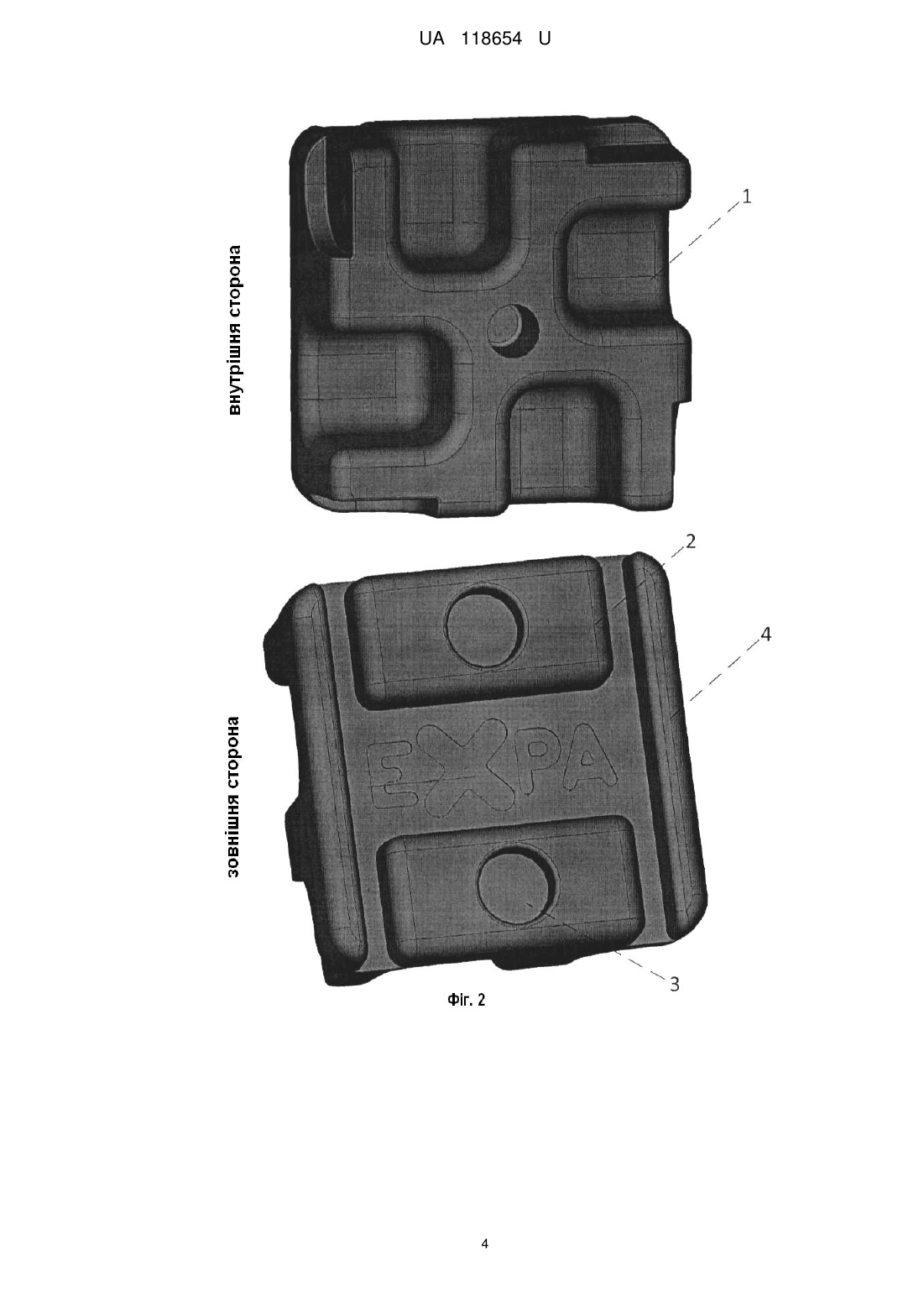

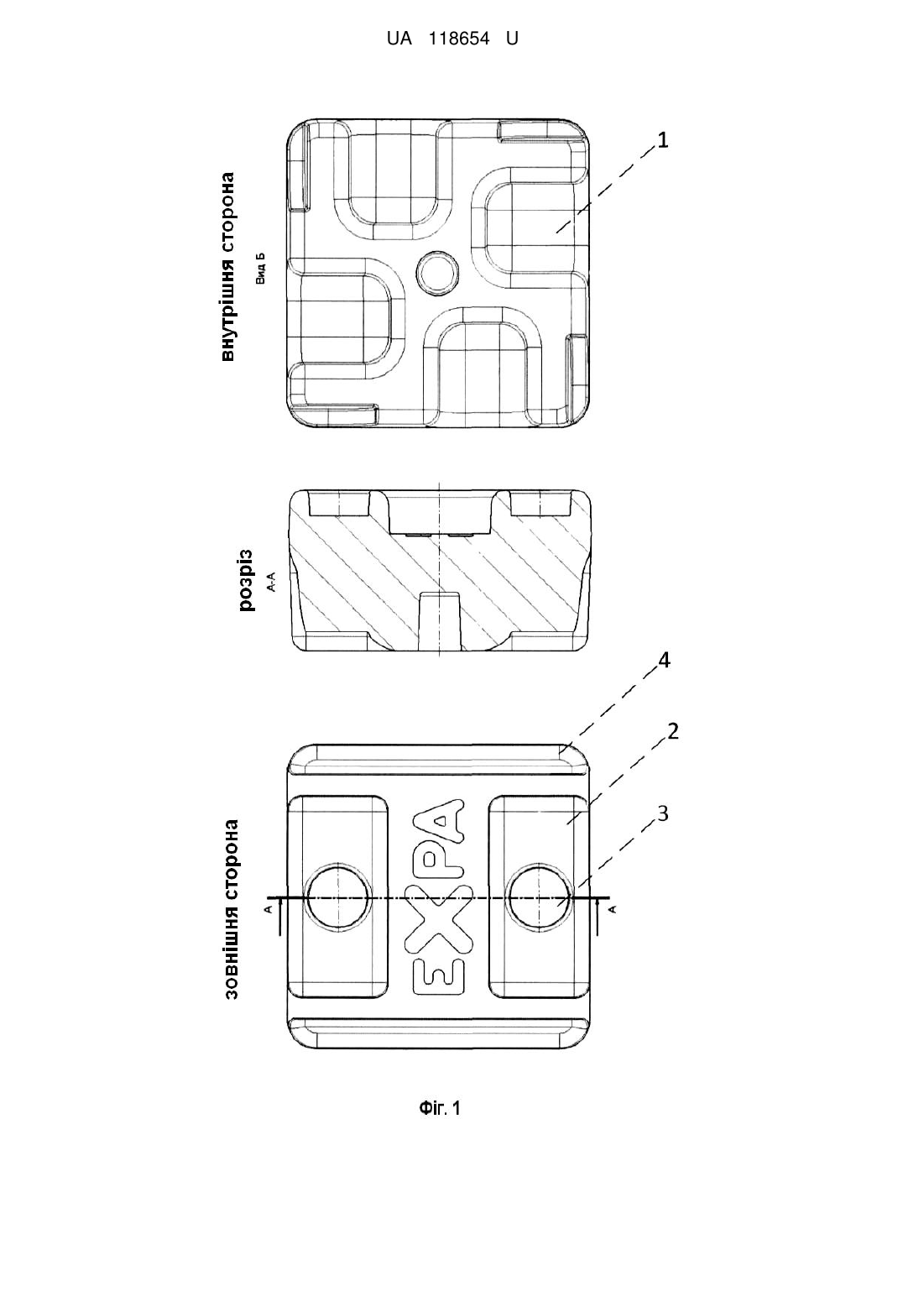

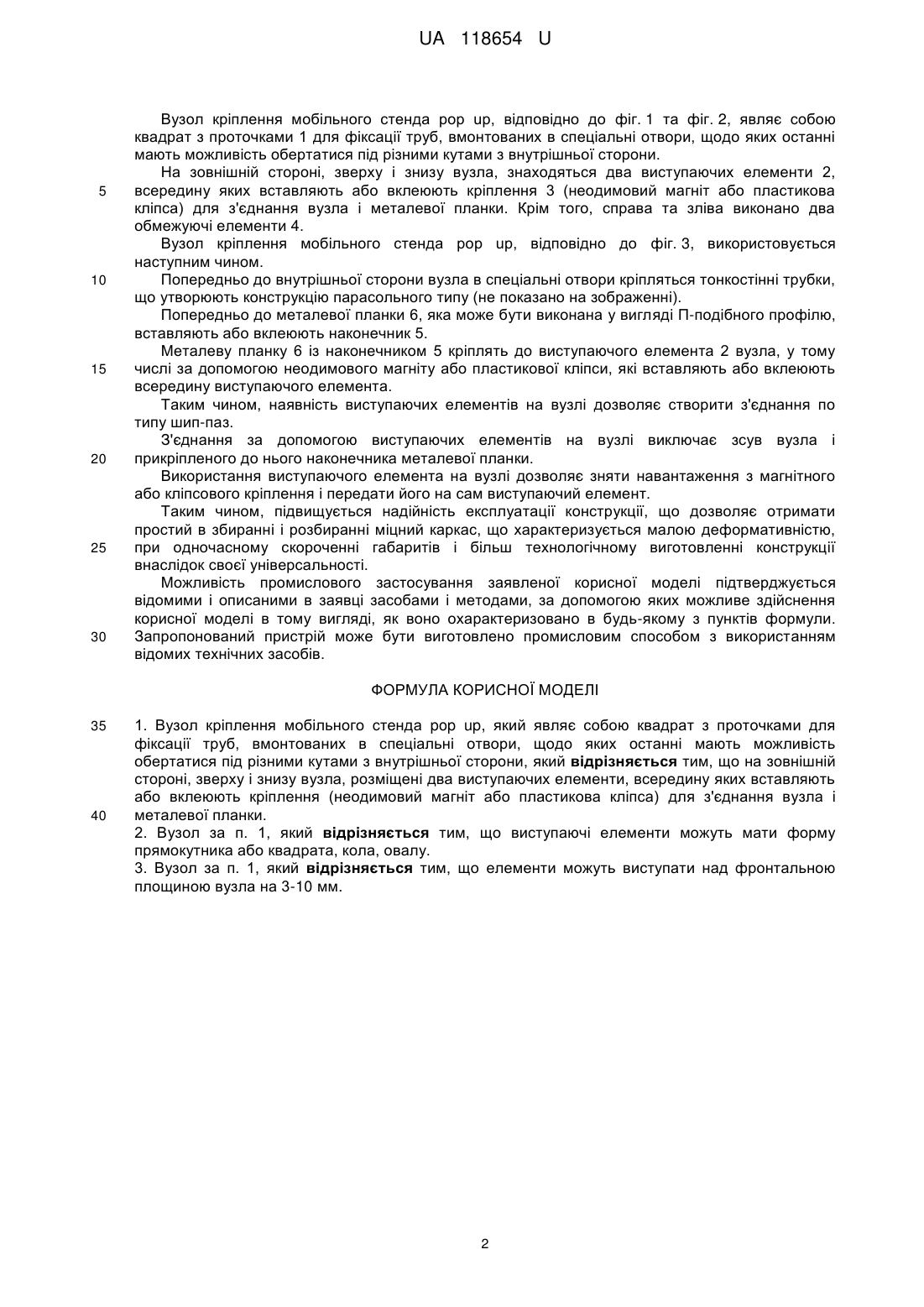

Реферат: UA 118654 U UA 118654 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі рекламування та інформації і може бути використана при створенні переносних рекламно-інформаційних засобів з гнучкими носіями, які легко транспортуються і швидко встановлюються в місцях розміщення декоративного та художнього зовнішнього оформлення, реклами товарів і послуг, виставкових заходів, конференцій, презентацій, промзаходів, оголошень, повідомлень. Відомий демонстраційний стенд, який являє собою стійку з планшетами, які, в свою чергу, мають можливість обертатися відносно стійки (Авторське свідоцтво СРСР № 1302815 А1, Бюлетень № 13, 07.04.87). Відомий інформаційний стенд, який являє собою Т-подібну стійку, виконану у вигляді двох пар струбцин, на верхній і нижній частині яких кріпляться рекламні панелі (Авторське свідоцтво СРСР № 1348893 А1, Бюлетень № 40, 30.10.87). Основним недоліком цих стендів є незручність при експлуатації (демонтажі, зміні експозиції"). Частково цей недолік вирішується в рекламній панелі (патент РФ на корисну модель № 14310 від 07.12.1999), яка виконана з труб, являє собою площину, утворену шляхом Х-подібного розташування труб, які в місцях перерізу їх з'єднані клепкою і з можливістю кріплення труб в кріпильні елементи, виконані у вигляді фігурного вузла, що являє собою квадрат з проточками для фіксації труб за допомогою штирів, вмонтованих в спеціальні отвори, щодо яких останні мають можливість обертатися під різними кутами з внутрішньої сторони і фіксацією рекламної продукції з зовнішньої сторони. Найбільш близьким до корисної моделі, що пропонується, є мобільні стенди pop up, які представлено в мережі Інтернет за адресами: http://expoland.com.ua http://mediaprint.com.ua http://multistand.com.ua http://stand-m.ru http://www.g-mg.ru http://admart.com.ua тощо. Основою зазначених мобільних стендів є конструкція парасольного типу, що являє собою тонкостінні трубки, з'єднані між собою за допомогою осей і вузлів кріплення. Вузол кріплення являє собою квадрат з проточками для фіксації труб, вмонтованих в спеціальні отвори, щодо яких останні мають можливість обертатися під різними кутами з внутрішньої сторони. До зовнішньої сторони вузла за допомогою магнітів кріпляться металеві планки. До металевих планок за допомогою магнітної стрічки кріпляться фотопанелі. При цьому використання лише магнітного кріплення металевих планок до вузла не забезпечує достатню форму і міцність каркаса. Таким чином, задачею корисної моделі є підвищення довговічності і надійності експлуатації конструкції за рахунок використання в ній раціональних вузлів кріплення, що дозволяють отримати простий в збиранні і розбиранні міцний каркас, що характеризується малою деформативністю, при одночасному скороченні габаритів і більш технологічному виготовленні конструкції внаслідок своєї універсальності. Поставлена задача вирішується в вузлі кріплення мобільного стенда pop up, який являє собою квадрат з проточками для фіксації труб, вмонтованих в спеціальні отвори, щодо яких останні мають можливість обертатися під різними кутами з внутрішньої сторони, в якому, згідно з корисною моделлю, на зовнішній стороні, зверху і знизу вузла, р два виступаючих елементи, всередину яких вставляють або вклеюють кріплення (неодимовий магніт або пластикова кліпса) для з'єднання вузла і металевої планки. При цьому виступаючі елементи можуть мати форму прямокутника або квадрата, кола, овалу. Елементи можуть виступати над фронтальною площиною вузла на 3-10 мм. Металева планка, що кріпиться до вузла, може бути виконана у вигляді П-подібного профілю. Суть корисної моделі пояснюється кресленнями, на яких зображені: Фіг. 1 креслення вузла кріплення мобільного стенда pop up із зовнішньої сторони, в розрізі, та з внутрішньої сторони. Фіг. 2 вузол кріплення мобільного стенду pop up із зовнішньої та внутрішньої сторін. Фіг. 3 приклад використання вузла кріплення мобільного стенду pop up. 1 UA 118654 U 5 10 15 20 25 30 Вузол кріплення мобільного стенда pop up, відповідно до фіг. 1 та фіг. 2, являє собою квадрат з проточками 1 для фіксації труб, вмонтованих в спеціальні отвори, щодо яких останні мають можливість обертатися під різними кутами з внутрішньої сторони. На зовнішній стороні, зверху і знизу вузла, знаходяться два виступаючих елементи 2, всередину яких вставляють або вклеюють кріплення 3 (неодимовий магніт або пластикова кліпса) для з'єднання вузла і металевої планки. Крім того, справа та зліва виконано два обмежуючі елементи 4. Вузол кріплення мобільного стенда pop up, відповідно до фіг. 3, використовується наступним чином. Попередньо до внутрішньої сторони вузла в спеціальні отвори кріпляться тонкостінні трубки, що утворюють конструкцію парасольного типу (не показано на зображенні). Попередньо до металевої планки 6, яка може бути виконана у вигляді П-подібного профілю, вставляють або вклеюють наконечник 5. Металеву планку 6 із наконечником 5 кріплять до виступаючого елемента 2 вузла, у тому числі за допомогою неодимового магніту або пластикової кліпси, які вставляють або вклеюють всередину виступаючого елемента. Таким чином, наявність виступаючих елементів на вузлі дозволяє створити з'єднання по типу шип-паз. З'єднання за допомогою виступаючих елементів на вузлі виключає зсув вузла і прикріпленого до нього наконечника металевої планки. Використання виступаючого елемента на вузлі дозволяє зняти навантаження з магнітного або кліпсового кріплення і передати його на сам виступаючий елемент. Таким чином, підвищується надійність експлуатації конструкції, що дозволяє отримати простий в збиранні і розбиранні міцний каркас, що характеризується малою деформативністю, при одночасному скороченні габаритів і більш технологічному виготовленні конструкції внаслідок своєї універсальності. Можливість промислового застосування заявленої корисної моделі підтверджується відомими і описаними в заявці засобами і методами, за допомогою яких можливе здійснення корисної моделі в тому вигляді, як воно охарактеризовано в будь-якому з пунктів формули. Запропонований пристрій може бути виготовлено промисловим способом з використанням відомих технічних засобів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Вузол кріплення мобільного стенда pop up, який являє собою квадрат з проточками для фіксації труб, вмонтованих в спеціальні отвори, щодо яких останні мають можливість обертатися під різними кутами з внутрішньої сторони, який відрізняється тим, що на зовнішній стороні, зверху і знизу вузла, розміщені два виступаючих елементи, всередину яких вставляють або вклеюють кріплення (неодимовий магніт або пластикова кліпса) для з'єднання вузла і металевої планки. 2. Вузол за п. 1, який відрізняється тим, що виступаючі елементи можуть мати форму прямокутника або квадрата, кола, овалу. 3. Вузол за п. 1, який відрізняється тим, що елементи можуть виступати над фронтальною площиною вузла на 3-10 мм. 2 UA 118654 U 3 UA 118654 U 4 UA 118654 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
