Ліфтер для кріплення плити барабана млина

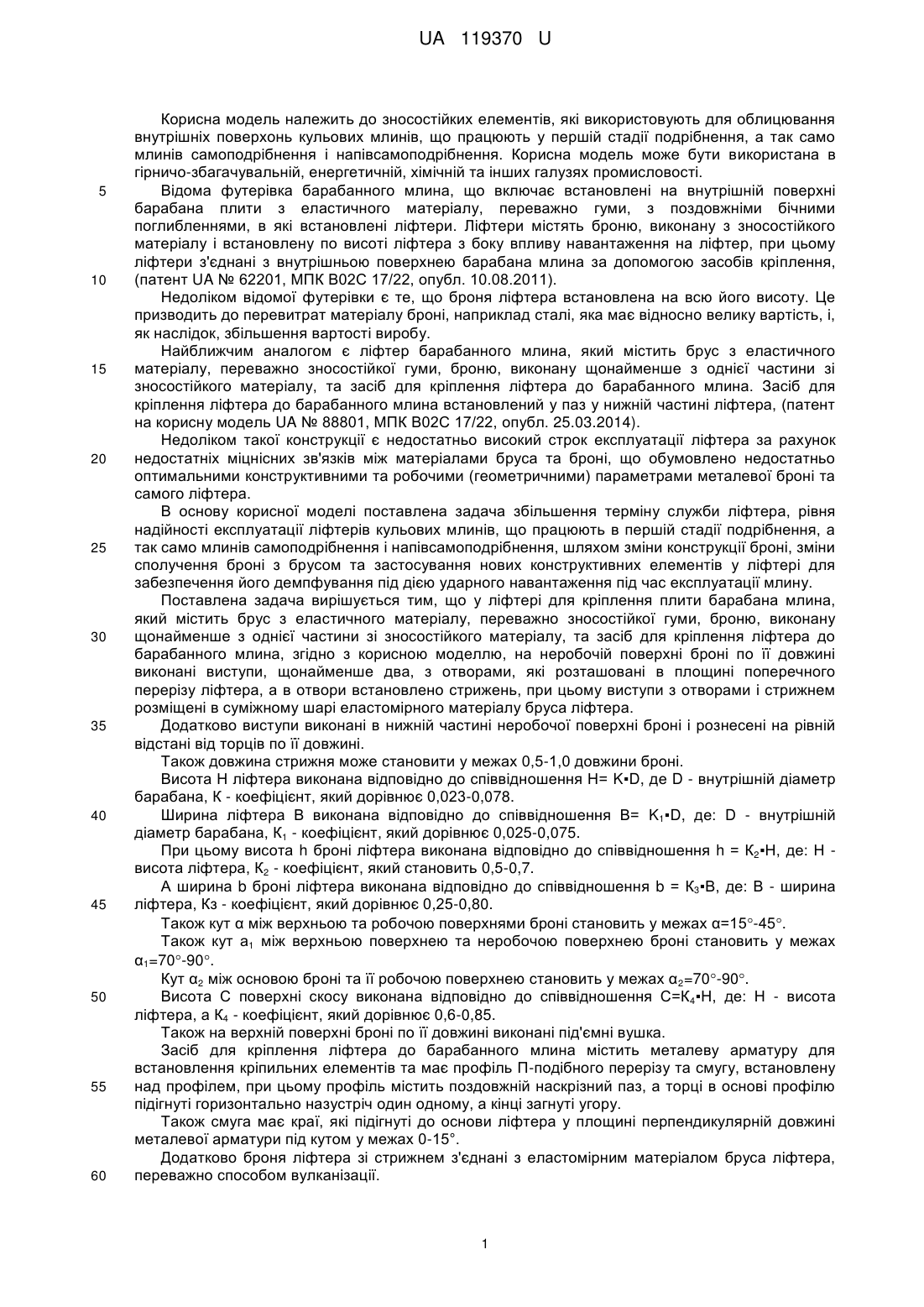

Реферат: UA 119370 U UA 119370 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до зносостійких елементів, які використовують для облицювання внутрішніх поверхонь кульових млинів, що працюють у першій стадії подрібнення, а так само млинів самоподрібнення і напівсамоподрібнення. Корисна модель може бути використана в гірничо-збагачувальній, енергетичній, хімічній та інших галузях промисловості. Відома футерівка барабанного млина, що включає встановлені на внутрішній поверхні барабана плити з еластичного матеріалу, переважно гуми, з поздовжніми бічними поглибленнями, в які встановлені ліфтери. Ліфтери містять броню, виконану з зносостійкого матеріалу і встановлену по висоті ліфтера з боку впливу навантаження на ліфтер, при цьому ліфтери з'єднані з внутрішньою поверхнею барабана млина за допомогою засобів кріплення, (патент UA № 62201, МПК В02С 17/22, опубл. 10.08.2011). Недоліком відомої футерівки є те, що броня ліфтера встановлена на всю його висоту. Це призводить до перевитрат матеріалу броні, наприклад сталі, яка має відносно велику вартість, і, як наслідок, збільшення вартості виробу. Найближчим аналогом є ліфтер барабанного млина, який містить брус з еластичного матеріалу, переважно зносостійкої гуми, броню, виконану щонайменше з однієї частини зі зносостійкого матеріалу, та засіб для кріплення ліфтера до барабанного млина. Засіб для кріплення ліфтера до барабанного млина встановлений у паз у нижній частині ліфтера, (патент на корисну модель UA № 88801, МПК В02С 17/22, опубл. 25.03.2014). Недоліком такої конструкції є недостатньо високий строк експлуатації ліфтера за рахунок недостатніх міцнісних зв'язків між матеріалами бруса та броні, що обумовлено недостатньо оптимальними конструктивними та робочими (геометричними) параметрами металевої броні та самого ліфтера. В основу корисної моделі поставлена задача збільшення терміну служби ліфтера, рівня надійності експлуатації ліфтерів кульових млинів, що працюють в першій стадії подрібнення, а так само млинів самоподрібнення і напівсамоподрібнення, шляхом зміни конструкції броні, зміни сполучення броні з брусом та застосування нових конструктивних елементів у ліфтері для забезпечення його демпфування під дією ударного навантаження під час експлуатації млину. Поставлена задача вирішується тим, що у ліфтері для кріплення плити барабана млина, який містить брус з еластичного матеріалу, переважно зносостійкої гуми, броню, виконану щонайменше з однієї частини зі зносостійкого матеріалу, та засіб для кріплення ліфтера до барабанного млина, згідно з корисною моделлю, на неробочій поверхні броні по її довжині виконані виступи, щонайменше два, з отворами, які розташовані в площині поперечного перерізу ліфтера, а в отвори встановлено стрижень, при цьому виступи з отворами і стрижнем розміщені в суміжному шарі еластомірного матеріалу бруса ліфтера. Додатково виступи виконані в нижній частині неробочої поверхні броні і рознесені на рівній відстані від торців по її довжині. Також довжина стрижня може становити у межах 0,5-1,0 довжини броні. Висота Н ліфтера виконана відповідно до співвідношення Н= K▪D, де D - внутрішній діаметр барабана, К - коефіцієнт, який дорівнює 0,023-0,078. Ширина ліфтера В виконана відповідно до співвідношення В= K1▪D, де: D - внутрішній діаметр барабана, К1 - коефіцієнт, який дорівнює 0,025-0,075. При цьому висота h броні ліфтера виконана відповідно до співвідношення h = К2▪Н, де: Н висота ліфтера, К2 - коефіцієнт, який становить 0,5-0,7. А ширина b броні ліфтера виконана відповідно до співвідношення b = К3▪В, де: В - ширина ліфтера, Кз - коефіцієнт, який дорівнює 0,25-0,80. Також кут α між верхньою та робочою поверхнями броні становить у межах α=15-45. Також кут а1 між верхньою поверхнею та неробочою поверхнею броні становить у межах α1=70-90. Кут α2 між основою броні та її робочою поверхнею становить у межах α 2=70-90. Висота С поверхні скосу виконана відповідно до співвідношення С=К4▪Н, де: Н - висота ліфтера, а К4 - коефіцієнт, який дорівнює 0,6-0,85. Також на верхній поверхні броні по її довжині виконані під'ємні вушка. Засіб для кріплення ліфтера до барабанного млина містить металеву арматуру для встановлення кріпильних елементів та має профіль П-подібного перерізу та смугу, встановлену над профілем, при цьому профіль містить поздовжній наскрізний паз, а торці в основі профілю підігнуті горизонтально назустріч один одному, а кінці загнуті угору. Також смуга має краї, які підігнуті до основи ліфтера у площині перпендикулярній довжині металевої арматури під кутом у межах 0-15°. Додатково броня ліфтера зі стрижнем з'єднані з еластомірним матеріалом бруса ліфтера, переважно способом вулканізації. 1 UA 119370 U 5 10 15 20 25 30 35 40 45 50 55 60 При цьому стрижень може бути виготовлено з профілю прокату довільної конфігурації та довільного перерізу, переважно кругу  20 мм. Також поверхня основи ліфтера може бути виконана ступінчастою. Додатково броня ліфтера виготовлена зі зносостійкого матеріалу, наприклад з високомарганцовистої сталі. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом є наступний. Дослідженнями встановлено, що кожний виступ з отвором на неробочій поверхні броні та металевий стрижень, який з'єднує виступи, проходять в еластомірний матеріал бруса та забезпечують механічний зв'язок між бронею та брусом, який доповнює хімічний зв'язок поміж ними при вулканізації, що підвищить надійність з'єднання броні з брусом і, відповідно, термін служби ліфтера, рівень надійності експлуатації ліфтерів. Дослідним шляхом було встановлено оптимальні параметри ліфтера для підвищення терміну служби при збереженні необхідного рівня надійності експлуатації. Так, виконання ліфтера з висотою Н відповідно до співвідношення H=K▪D та з шириною ліфтера В відповідно до співвідношення В= K1▪D, де: D - внутрішній діаметр барабана, а К коефіцієнт, який дорівнює 0,023-0,078, К1 - коефіцієнт, який становить 0,025-0,075, дозволяє забезпечити необхідний рівень надійності експлуатації ліфтера. При цьому також дослідним шляхом було встановлено, що коефіцієнти К та К 1 залежать від технологічних параметрів роботи млина, від внутрішнього діаметра барабана, розміру тіл для помелу і матеріалу, що подрібнюється. Також для підвищення надійності роботи ліфтера оптимальним є виконання висоти h броні ліфтера відповідно до співвідношення h = К2▪Н, де: Н - висота ліфтера, а К2 - коефіцієнт, який становить 0,5-0,7 та залежить від технологічних параметрів роботи млина, від внутрішнього діаметра барабана, розміру тіл для помелу і матеріалу, що подрібнюється, що встановлено дослідним шляхом. Також для підвищення надійності роботи ліфтера оптимальним є виконання броні ліфтера з шириною b відповідно до співвідношення b = К3▪В, де В - ширина ліфтера, а К3 - коефіцієнт, який становить 0,25-0,85 та залежить від технологічних параметрів роботи млина, від внутрішнього діаметра барабана, розміру тіл для помелу і матеріалу, що подрібнюється, що встановлено дослідним шляхом. Зазначені робочі параметри ліфтера дозволяють забезпечити необхідний рівень надійності експлуатації ліфтерів кульових млинів. Дослідами було визначено, що виконання кута а між верхньою та робочою поверхнями броні у межах а=15…45, кута α1 між верхньою поверхнею та неробочою поверхнею броні у межах α1=70-90 та кута α2 між основою броні та її робочою поверхнею у межах α2=70-90 є оптимальними конструктивними параметрами для утворення форми броні та форми ліфтера в цілому, що забезпечує надійність і працездатність ліфтера до повного його стирання по висоті. Висота С поверхні скосу виконана відповідно до співвідношення С=К4▪Н, де: Н - висота ліфтера, а К4 - коефіцієнт, який дорівнює 0,6-0,85. Численними дослідами було встановлено, що коефіцієнт К4 залежить від технологічних параметрів млина. Зазначені робочі параметри ліфтера дозволяють забезпечити необхідний рівень надійності експлуатації ліфтерів кульових млинів. Профіль металевої арматури для встановлення кріпильних елементів такої форми дозволяє забезпечити жорсткість конструкції ліфтера і більш щільне притиснення плит ліфтерами до внутрішньої поверхні барабана млина. Виконання броні ліфтера зі зносостійкого матеріалу, наприклад, з високомарганцовистої сталі дозволяє підвищити сприйняття ударних навантажень на броню, що також збільшує термін її експлуатації та ліфтера в цілому. При цьому з'єднання броні ліфтера з виступами та стрижнем з еластомірним матеріалом бруса способом вулканізації дозволяє підвищити міцність з'єднання та термін експлуатації ліфтера. Поверхня основи ліфтера може бути виконана ступінчастою, що дасть можливість більш щільного з'єднання з відповідною поверхнею плит та підвищити надійність експлуатації. Заявлений ліфтер барабанного млина представлений на наступних кресленнях, а саме: На фіг. 1 - поперечний переріз ліфтера; На фіг. 2 - вид Б на фіг. 1, Ліфтер містить брус 1 з висотою Н та шириною В, виготовлений з еластомірного матеріалу, броню 2 з висотою h, шириною b та висотою неробочої поверхні h1, виготовлену зі зносостійкого матеріалу, наприклад з високомарганцовистої сталі. Для забезпечення більш надійної фіксації броні 2 до брусу 1, на неробочій поверхні броні по її довжині виконані виступи 3 з отворами 4. В 2 UA 119370 U 5 10 15 20 25 отворах встановлено стрижень 5 виготовлений з прокату, переважно круга, або довільної конфігурації та довільного перерізу, виготовлений з конструкційної сталі. Металева арматура для встановлення кріпильних елементів складена із профілю 6 Пподібного перерізу та смуги 7. Смуга має краї, які підігнуті до основи ліфтера у площині перпендикулярній довжині металевої арматури під кутом у межах 0-15°. Металева арматура виготовляється зі сталі, наприклад конструкційної, або різних сплавів. Профіль 6 містить поздовжній паз для установки кріпильних елементів. На верхній поверхні броні виконані під'ємні вушка 8. Кут α між верхньою та робочою поверхнями броні 2 виконаний у межах α=15-45, кут α1 між верхньою поверхнею та неробочою поверхнею броні 2 виконаний у межах α 1=70-90 та кут α2 між основою броні та її робочою поверхнею виконаний у межах α2=70-90. Броня 2 виконана суцільною по довжині бруса 1 з довжиною рівною довжині бруса або менше довжини бруса на величину 10-25 мм. Для підвищення надійності роботи ліфтера оптимальними є параметри ліфтера, а саме висоти Н та ширина В, а також параметри броні, а саме висота h, ширина b у зазначених вище співвідношеннях. Ліфтер використовують наступним чином. У процесі роботи млина матеріал для подрібнення та кулькове завантаження (тіла для помелу) стикаються з робочою поверхнею ліфтера, піднімаються на необхідну, за технологічними параметрами, висоту і, падаючи, спричиняють ударне навантаження на ліфтер. Ударне навантаження сприймають металевою бронею 2 ліфтерів, яка захищає гумову частину ліфтерів від передчасного зносу. У процесі роботи млина відбувається постійне переміщення матеріалу, що подрібнюється, та кулькового навантаження по довжині барабану млину, яке, в першу чергу, спричиняє знос ліфтера. Запропонована конструкція ліфтера може бути застосована в різних типорозмірах млинів і дозволить збільшити термін його служби, підвищить надійність та ефективність роботи футерівки, а також спростить монтажні роботи з одночасним зменшенням собівартості виготовлення футерівки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 55 1. Ліфтер для кріплення плити барабана млина, який містить брус, виконаний з еластичного матеріалу, переважно зносостійкої гуми, броню, виконану з щонайменше однієї частини зі зносостійкого матеріалу, та засіб для кріплення ліфтера до барабанного млина, який відрізняється тим, що на неробочій поверхні броні по її довжині виконані виступи, щонайменше два, з отворами, які розташовані в площині поперечного перерізу ліфтера , а в отвори встановлено стрижень, при цьому виступи з отворами і стрижнем розміщені в еластомірному матеріалі суміжного шару бруса ліфтера. 2. Ліфтер за п. 1, який відрізняється тим, що виступи виконані в нижній частині неробочої поверхні броні і рознесені на рівній відстані від торців по її довжині. 3. Ліфтер за п. 1, який відрізняється тим, що довжина стрижня становить у межах 0,5-1,0 довжини броні. 4. Ліфтер за п. 1, який відрізняється тим, що висота Н ліфтера виконана відповідно до співвідношення Н=К▪D, де D - внутрішній діаметр барабана, К - коефіцієнт, який дорівнює 0,0230,078. 5. Ліфтер за п. 1, який відрізняється тим, що ширина ліфтера В виконана відповідно до співвідношення В=К1▪D, де: D - внутрішній діаметр барабана, К1 - коефіцієнт, який дорівнює 0,025-0,075. 6. Ліфтер за п. 1, який відрізняється тим, що висота h броні ліфтера виконана відповідно до співвідношення h=К2▪Н, де: Н - висота ліфтера, К2 - коефіцієнт, який дорівнює 0,5-0,7. 7. Ліфтер за п. 1, який відрізняється тим, що ширина b броні ліфтера виконана відповідно до співвідношення b=К3▪В, де: В - ширина ліфтера, К3 - коефіцієнт, який дорівнює 0,25-0,80. 8. Ліфтер за п. 1, який відрізняється тим, що кут а поміж верхньою та робочою поверхнями броні вибраний у межах а=159...459. 9. Ліфтер за п. 1, який відрізняється тим, що кут 1 поміж верхньою поверхнею та неробочою поверхнею броні вибраний у межах 1=70-90. 10. Ліфтер за п. 1, який відрізняється тим, що кут 2 поміж основою броні та її робочою поверхнею вибраний у межах 2=70-90. 11. Ліфтер за п. 1, який відрізняється тим, що висота С поверхонь скосу виконана відповідно до співвідношення С=К4▪Н, де: Н - висота ліфтера, a К4 - коефіцієнт, який дорівнює 0,6-0,85. 3 UA 119370 U 5 10 15 12. Ліфтер за п. 1, який відрізняється тим, що на верхній поверхні броні по її довжині виконані під'ємні вушка петлі. 13. Ліфтер за п. 1, який відрізняється тим, що засіб длякріплення ліфтера до барабанного млина містить металеву арматуру для встановлення кріпильних елементів та має профіль Пподібного перерізу та смугу, встановлену над профілем, при цьому профіль містить поздовжній наскрізний паз, а торці в основі профілю підігнуті горизонтально назустріч один одному, а кінці загнуті угору для утворення паза для встановлення кріпильного елемента. 14. Ліфтер за пп. 1-13, який відрізняється тим, що смуга має краї, які підігнуті до основи ліфтера у площині перпендикулярній довжині металевої арматури під кутом, вибраним у межах 0-15°. 15. Ліфтер для кріплення плити барабана млина за п. 1, який відрізняється тим, що броня ліфтера зі стрижнем з'єднані з еластомірним матеріалом бруса ліфтера, переважно способом вулканізації. 16. Ліфтер за п. 1, який відрізняється тим, що стрижень може бути виготовлено з профілю прокату довільної конфігурації та довільного перерізу, переважно кругу  20 мм . 17. Ліфтер за п. 1, який відрізняється тим, що поверхня основи ліфтера може бути виконана ступінчастою. 18. Ліфтер за п. 1, який відрізняється тим, що броня ліфтера виготовлена зі зносостійкого матеріалу, наприклад з високомарганцовистої сталі. 4 UA 119370 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
