Універсальний пристрій для кріплення приладдя до кутової шліфувальної машини

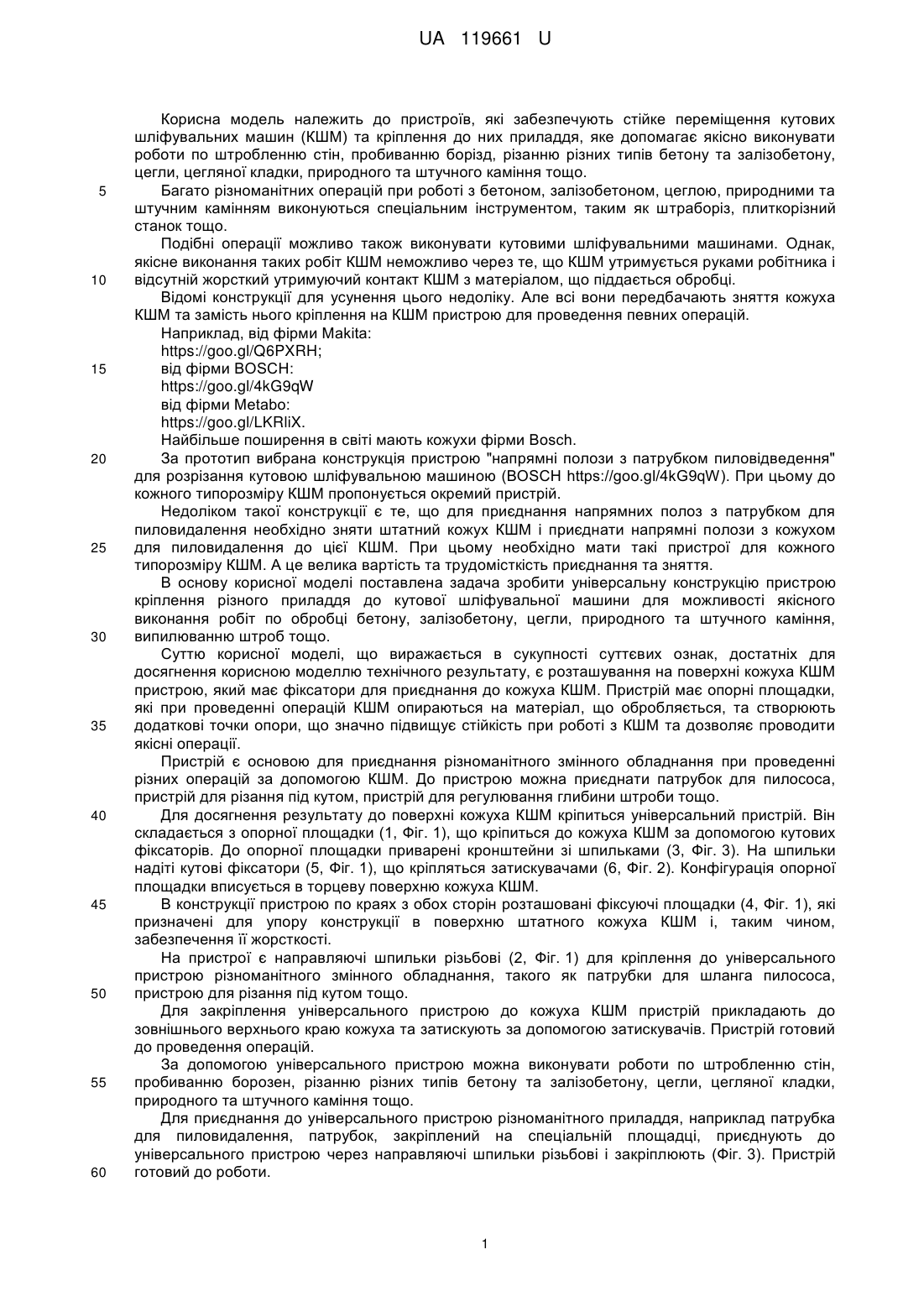

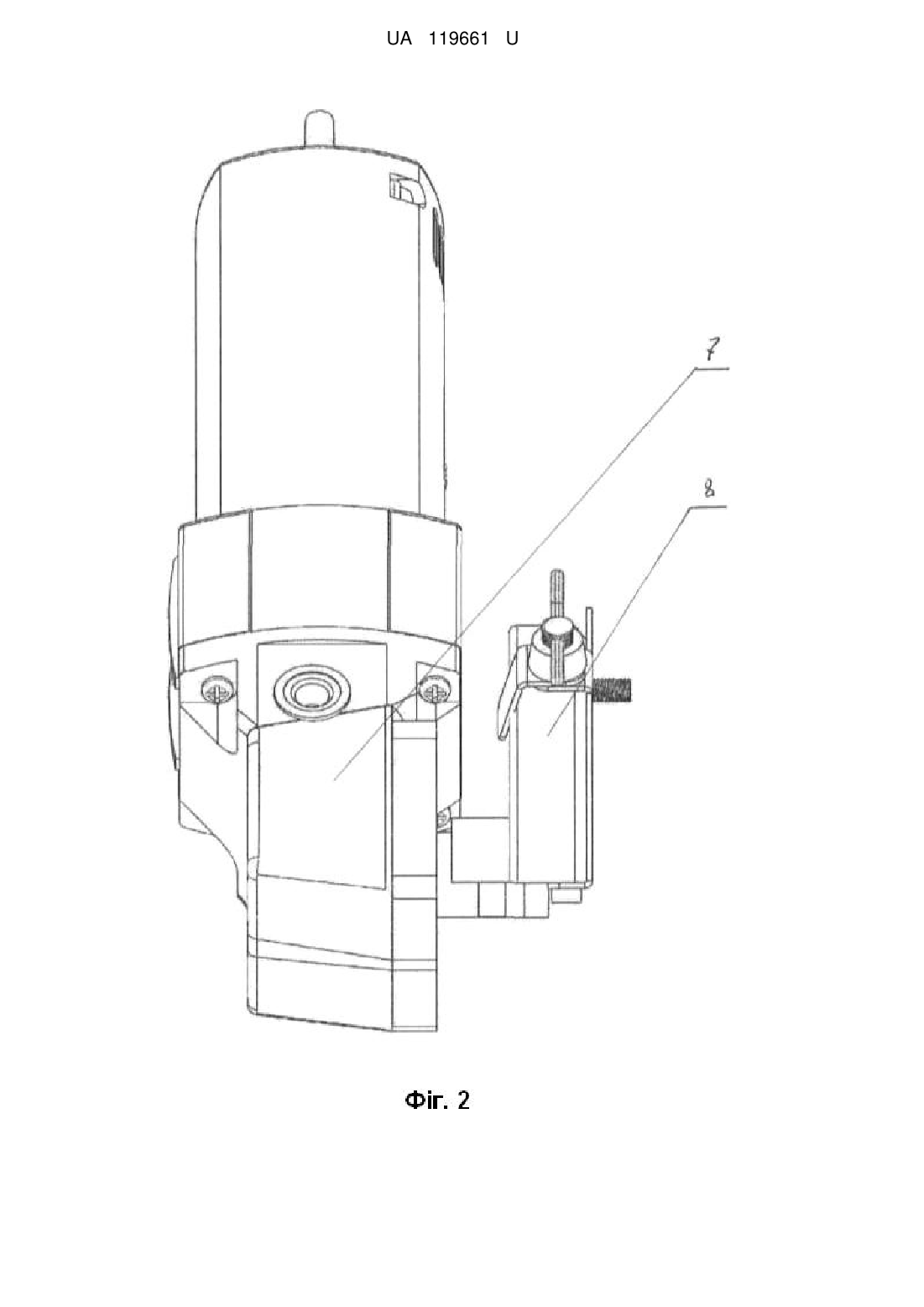

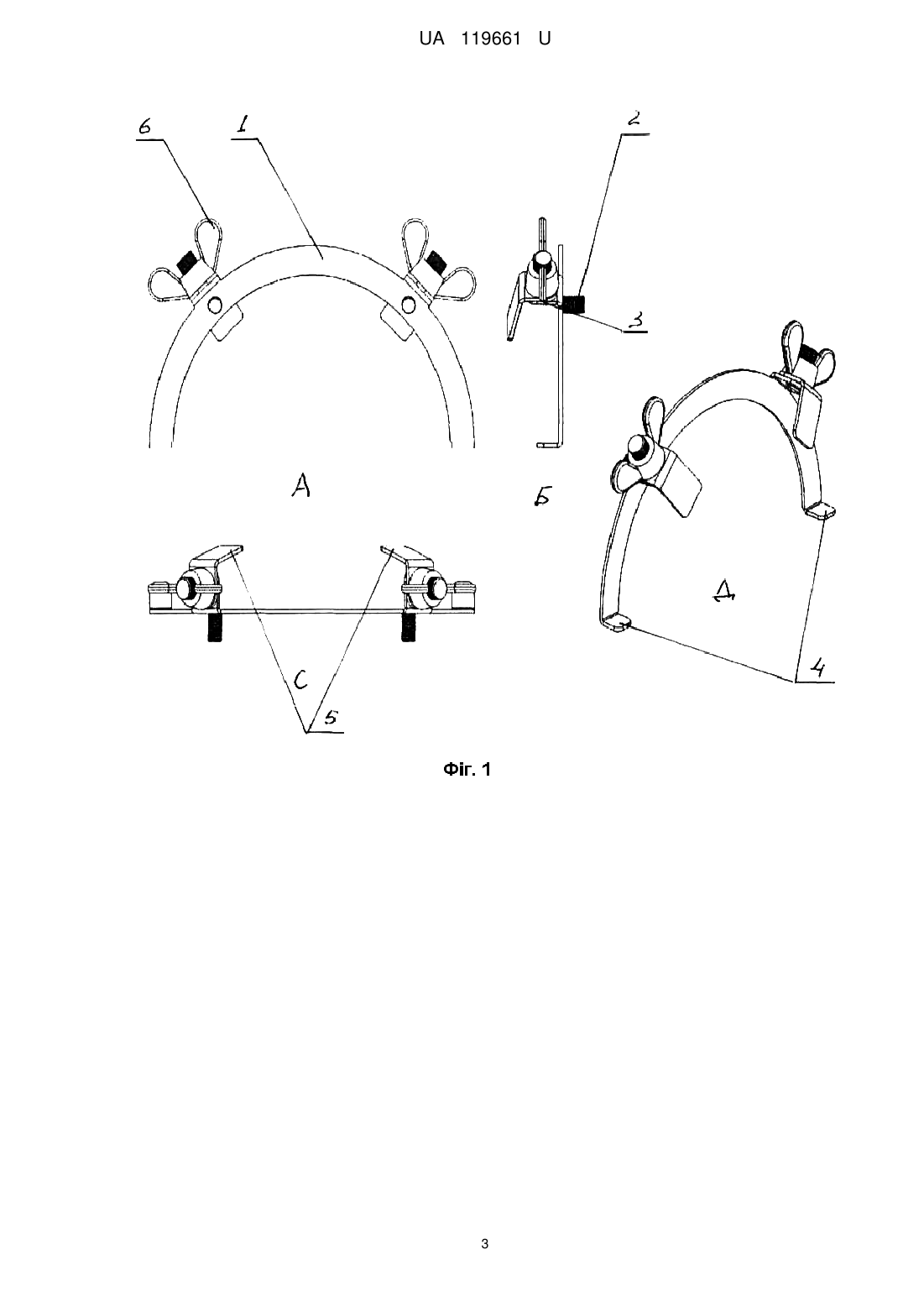

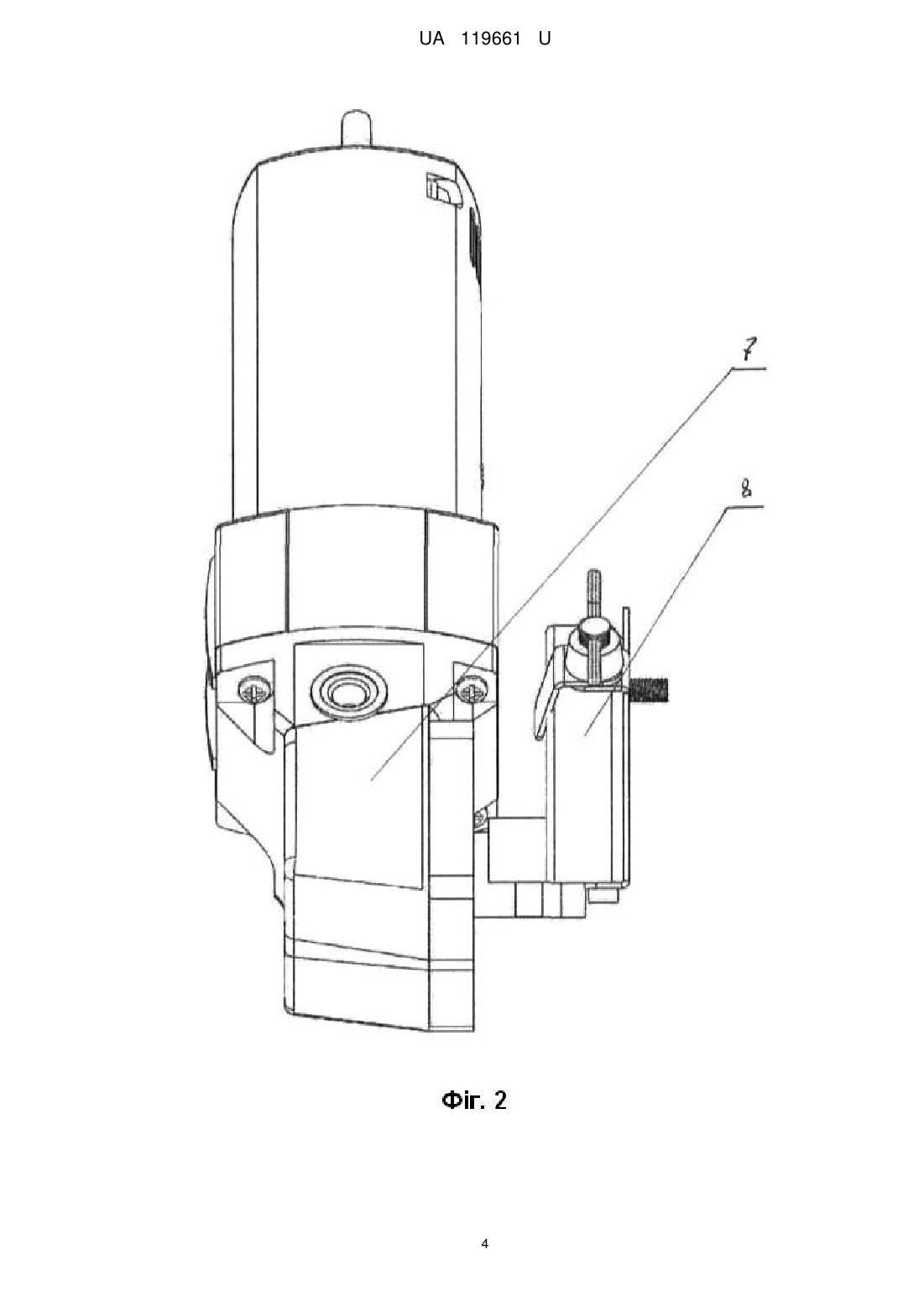

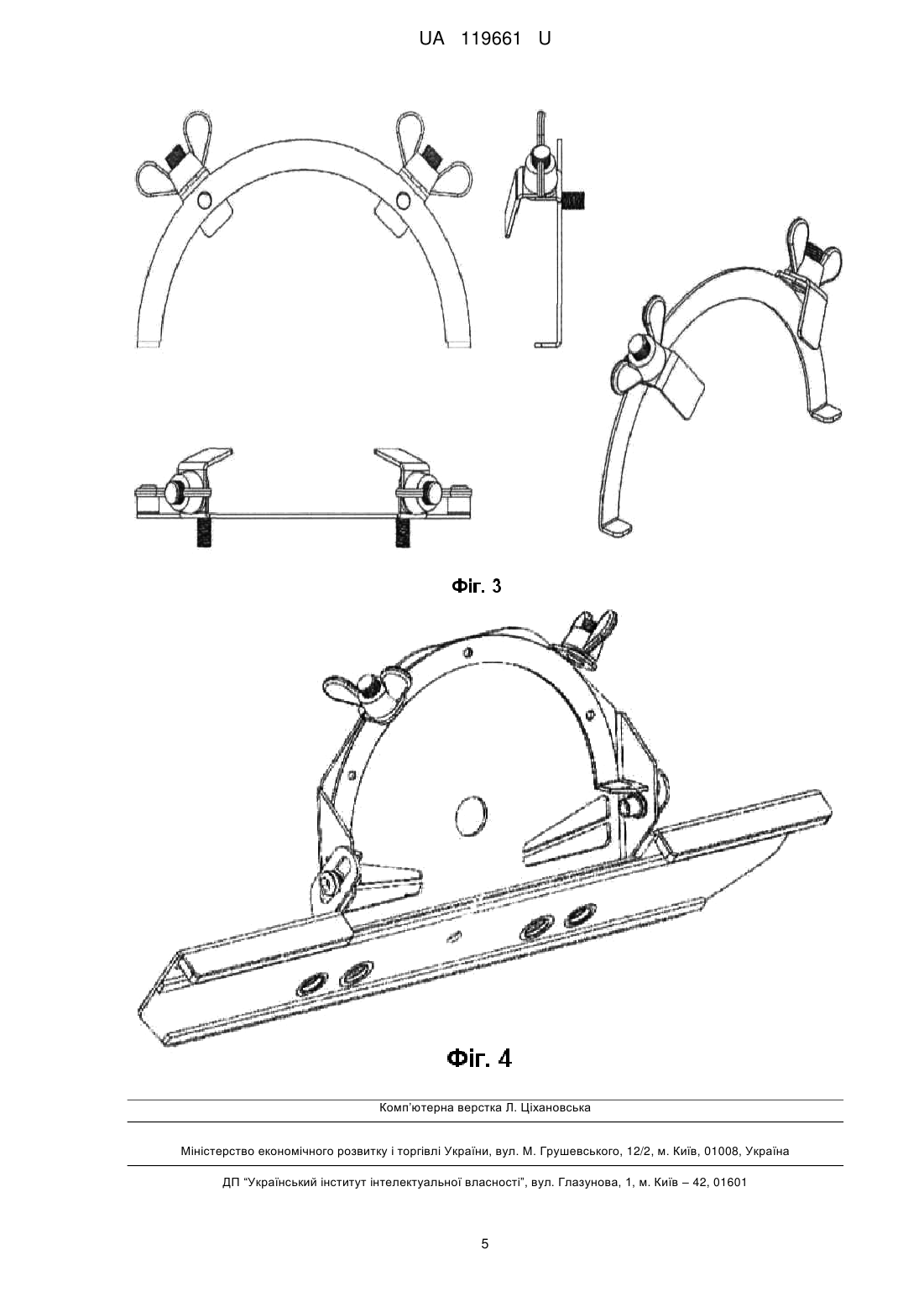

Реферат: Універсальний пристрій до кутової шліфувальної машини є приладдям до кутових шліфувальних машин і складається з опорної площадки, що по формі повторює зовнішній верхній край кожуха універсальної кутової машини. По краях опорної площадки розташовані фіксуючі площадки, а до опорної площадки з однієї сторони приєднані кронштейни зі шпильками, на які надіті затискувачі, а з другого боку приєднані направляючі шпильки різьбові. UA 119661 U (12) UA 119661 U UA 119661 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв, які забезпечують стійке переміщення кутових шліфувальних машин (КШМ) та кріплення до них приладдя, яке допомагає якісно виконувати роботи по штробленню стін, пробиванню борізд, різанню різних типів бетону та залізобетону, цегли, цегляної кладки, природного та штучного каміння тощо. Багато різноманітних операцій при роботі з бетоном, залізобетоном, цеглою, природними та штучним камінням виконуються спеціальним інструментом, таким як штраборіз, плиткорізний станок тощо. Подібні операції можливо також виконувати кутовими шліфувальними машинами. Однак, якісне виконання таких робіт КШМ неможливо через те, що КШМ утримується руками робітника і відсутній жорсткий утримуючий контакт КШМ з матеріалом, що піддається обробці. Відомі конструкції для усунення цього недоліку. Але всі вони передбачають зняття кожуха КШМ та замість нього кріплення на КШМ пристрою для проведення певних операцій. Наприклад, від фірми Makita: https://goo.gl/Q6PXRH; від фірми BOSCH: https://goo.gl/4kG9qW від фірми Metabo: https://goo.gl/LKRliX. Найбільше поширення в світі мають кожухи фірми Bosch. За прототип вибрана конструкція пристрою "напрямні полози з патрубком пиловідведення" для розрізання кутовою шліфувальною машиною (BOSCH https://goo.gl/4kG9qW). При цьому до кожного типорозміру КШМ пропонується окремий пристрій. Недоліком такої конструкції є те, що для приєднання напрямних полоз з патрубком для пиловидалення необхідно зняти штатний кожух КШМ і приєднати напрямні полози з кожухом для пиловидалення до цієї КШМ. При цьому необхідно мати такі пристрої для кожного типорозміру КШМ. А це велика вартість та трудомісткість приєднання та зняття. В основу корисної моделі поставлена задача зробити універсальну конструкцію пристрою кріплення різного приладдя до кутової шліфувальної машини для можливості якісного виконання робіт по обробці бетону, залізобетону, цегли, природного та штучного каміння, випилюванню штроб тощо. Суттю корисної моделі, що виражається в сукупності суттєвих ознак, достатніх для досягнення корисною моделлю технічного результату, є розташування на поверхні кожуха КШМ пристрою, який має фіксатори для приєднання до кожуха КШМ. Пристрій має опорні площадки, які при проведенні операцій КШМ опираються на матеріал, що обробляється, та створюють додаткові точки опори, що значно підвищує стійкість при роботі з КШМ та дозволяє проводити якісні операції. Пристрій є основою для приєднання різноманітного змінного обладнання при проведенні різних операцій за допомогою КШМ. До пристрою можна приєднати патрубок для пилососа, пристрій для різання під кутом, пристрій для регулювання глибини штроби тощо. Для досягнення результату до поверхні кожуха КШМ кріпиться універсальний пристрій. Він складається з опорної площадки (1, Фіг. 1), що кріпиться до кожуха КШМ за допомогою кутових фіксаторів. До опорної площадки приварені кронштейни зі шпильками (3, Фіг. 3). На шпильки надіті кутові фіксатори (5, Фіг. 1), що кріпляться затискувачами (6, Фіг. 2). Конфігурація опорної площадки вписується в торцеву поверхню кожуха КШМ. В конструкції пристрою по краях з обох сторін розташовані фіксуючі площадки (4, Фіг. 1), які призначені для упору конструкції в поверхню штатного кожуха КШМ і, таким чином, забезпечення її жорсткості. На пристрої є направляючі шпильки різьбові (2, Фіг. 1) для кріплення до універсального пристрою різноманітного змінного обладнання, такого як патрубки для шланга пилососа, пристрою для різання під кутом тощо. Для закріплення універсального пристрою до кожуха КШМ пристрій прикладають до зовнішнього верхнього краю кожуха та затискують за допомогою затискувачів. Пристрій готовий до проведення операцій. За допомогою універсального пристрою можна виконувати роботи по штробленню стін, пробиванню борозен, різанню різних типів бетону та залізобетону, цегли, цегляної кладки, природного та штучного каміння тощо. Для приєднання до універсального пристрою різноманітного приладдя, наприклад патрубка для пиловидалення, патрубок, закріпленийна спеціальній площадці, приєднують до універсального пристрою через направляючі шпильки різьбові і закріплюють (Фіг. 3). Пристрій готовий до роботи. 1 UA 119661 U 5 10 15 20 25 30 На Фіг. 4 наведений приклад приєднання до універсального пристрою пристосування для розрізання під кутом 45°. Запропонований пристрій не потребує зняття кожуха КШМ для проведення операцій по обробці будівельних матеріалів та каміння. За допомогою кутових фіксаторів опорна площадка кріпиться до кожухів різних моделей та виробників КШМ, що випускаються промисловістю. За рахунок економії часу на зняття стандартного кожуха КШМ та закріплення, наприклад, кожуха для видалення пилу (BOSCH https://goo.gl/4kG9qW) підвищується продуктивність праці, зменшується трудомісткість роботи. Також економія коштів здійснюється за рахунок економії на придбання спеціальних верстатів для проведення робіт або різних типорозмірів кожухів. Застосування пристрою дозволяє КШМ розрізати тверді матеріали з високою точністю, дотримуючись лінії розмітки. Експериментальні роботи, проведені авторами корисної моделі на ТОВ "ДІ-СТАР", показали високу якість робіт за допомогою запропонованого пристрою при мінімальних трудовитратах. Корисна модель пояснюється кресленнями: Фіг. 1 - зображення універсального пристрою (А - вигляд спереду, Б - вигляд збоку, С вигляд зверху, Д - аксонометрична проекція універсального пристрою), де: 1 - опорна площадка; 2 - направляючі шпильки різьбові; 3 - кронштейни зі шпильками; 4 - фіксуючі площадки; 5 - кутові фіксатори; 6 - затискувач. Фіг. 2 - загальний вигляд універсального пристрою, де: 7 - КШМ; 8 - кожух КШМ. Фіг. 3 - зображення універсального пристрою з приєднаним патрубком для пиловидалення. Фіг. 4 - зображення універсального пристрою з приєднаним пристосуванням для розрізання під кутом 45°. Корисна модель виготовлена та випробувана в ТОВ "ДІ-СТАР". Ведеться підготовка виробництва для серійного випуску універсального пристрою та різноманітного приладдя (пристосування) для роботи з ним. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Універсальний пристрій до кутової шліфувальної машини, що є приладдям до кутових шліфувальних машин, який відрізняється тим, що складається з опорної площадки, що по формі повторює зовнішній верхній край кожуха універсальної кутової машини, по краях опорної площадки розташовані фіксуючі площадки, а до опорної площадки з однієї сторони приєднані кронштейни зі шпильками, на які надіті затискувачі, а з другого боку приєднані направляючі шпильки різьбові. 2 UA 119661 U 3 UA 119661 U 4 UA 119661 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
