Друкований виріб у вигляді водної розмальовки

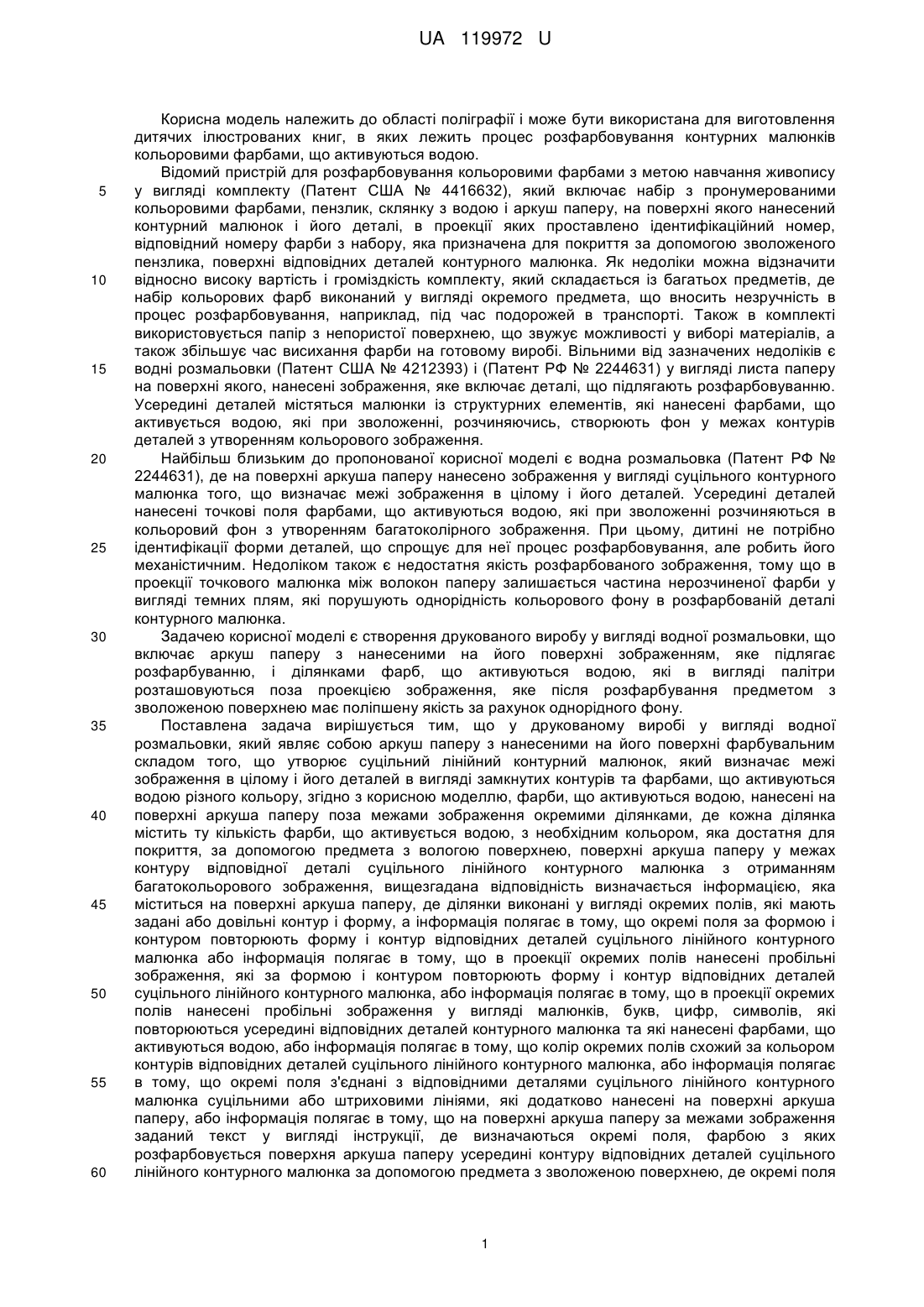

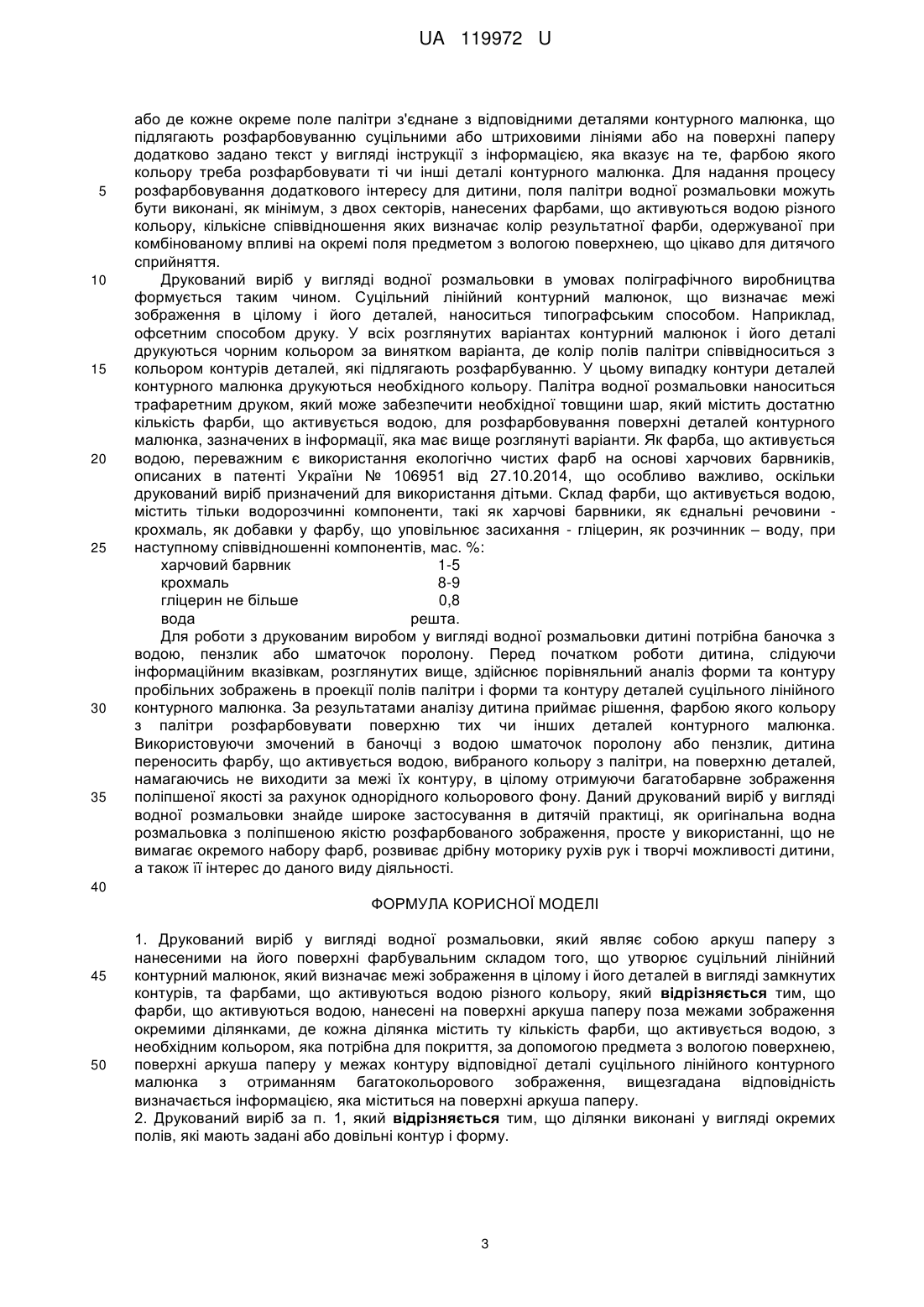

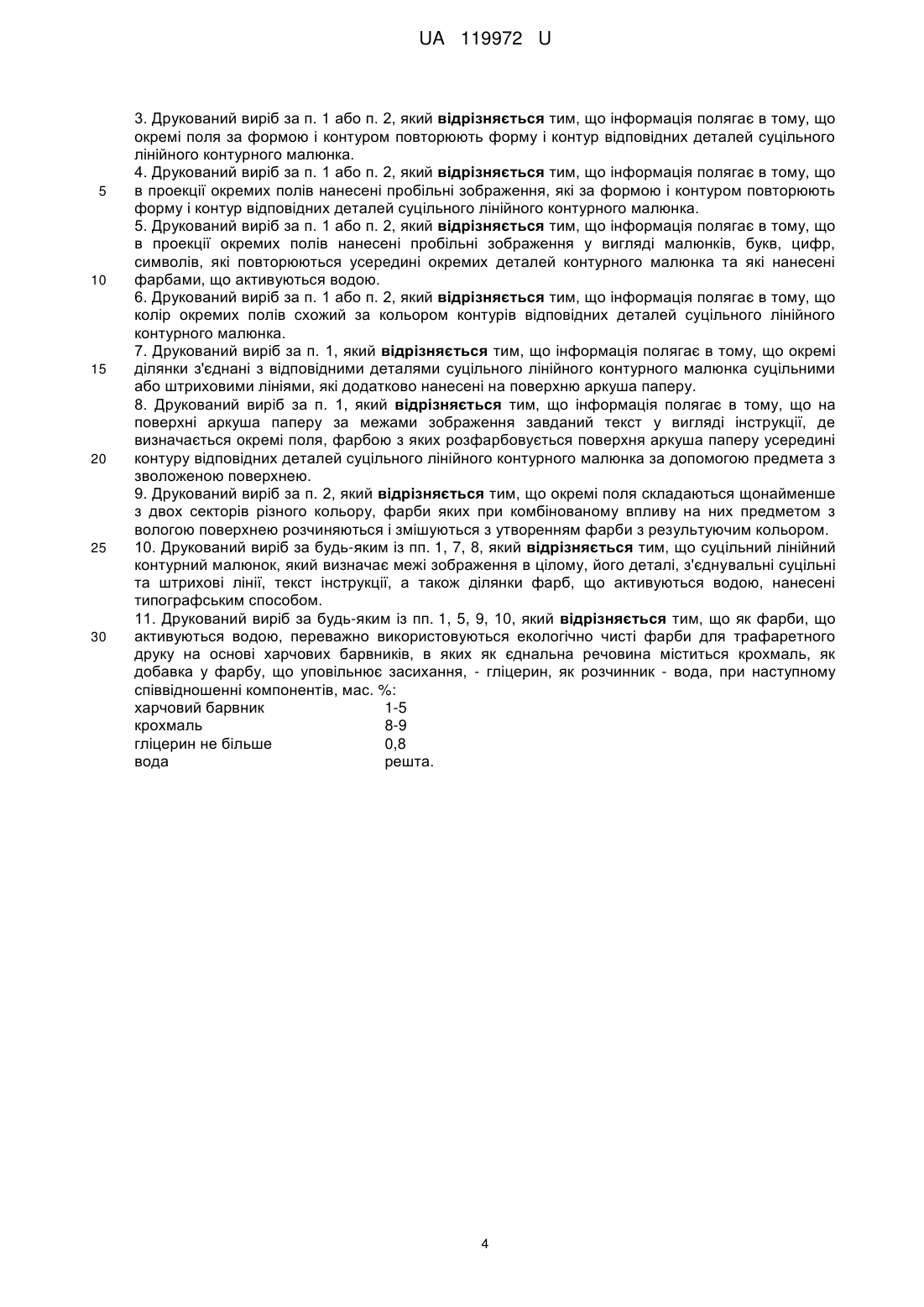

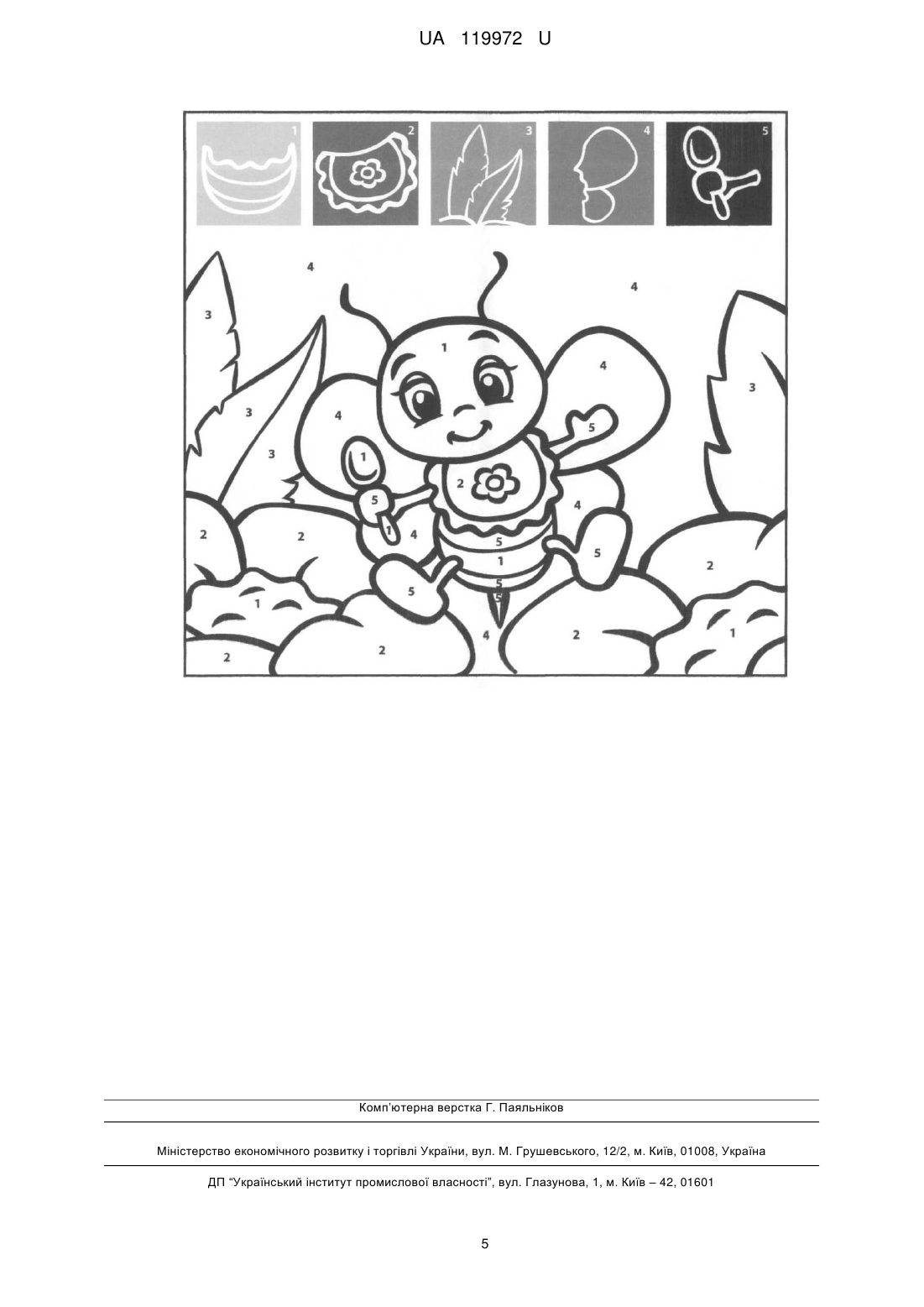

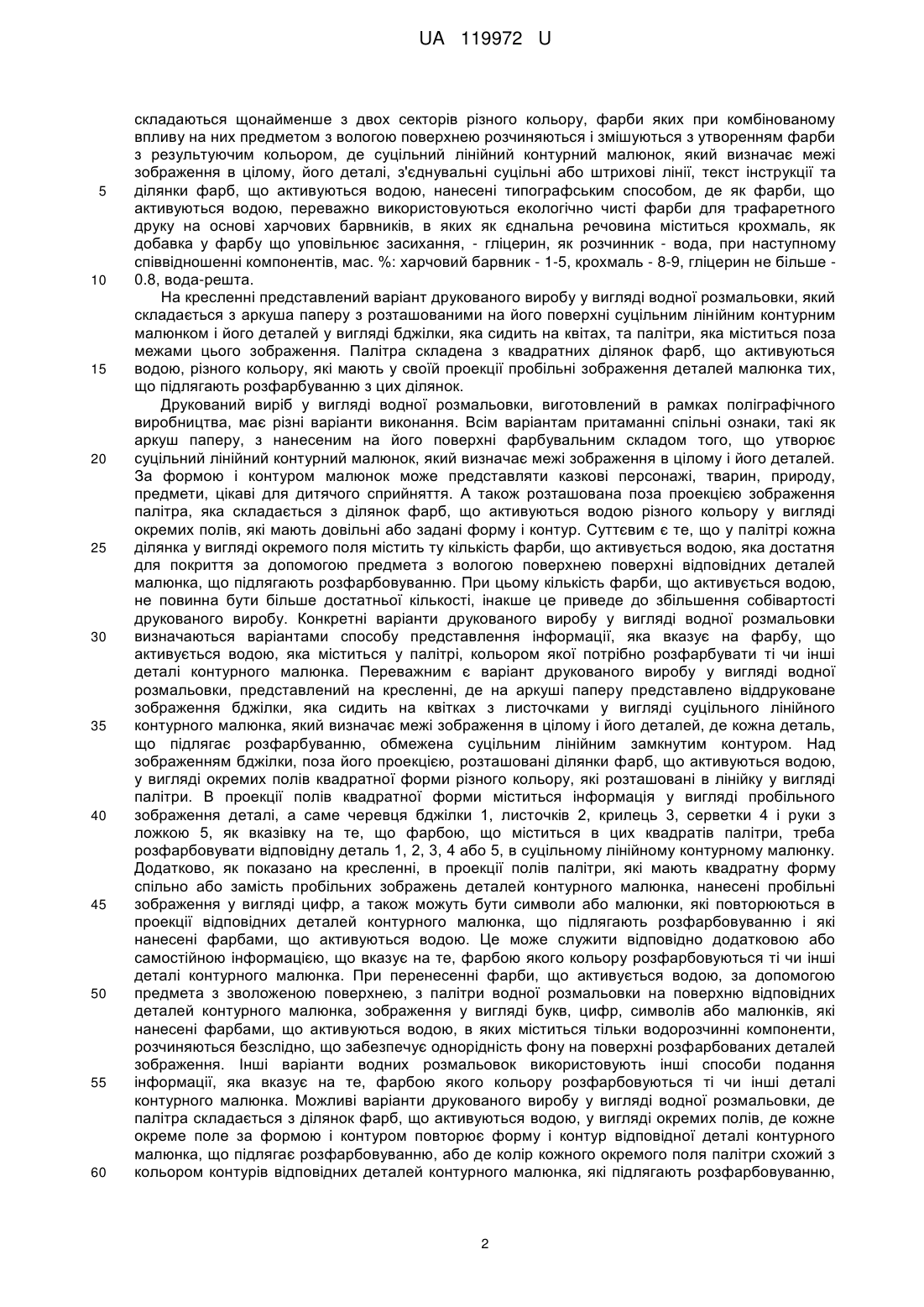

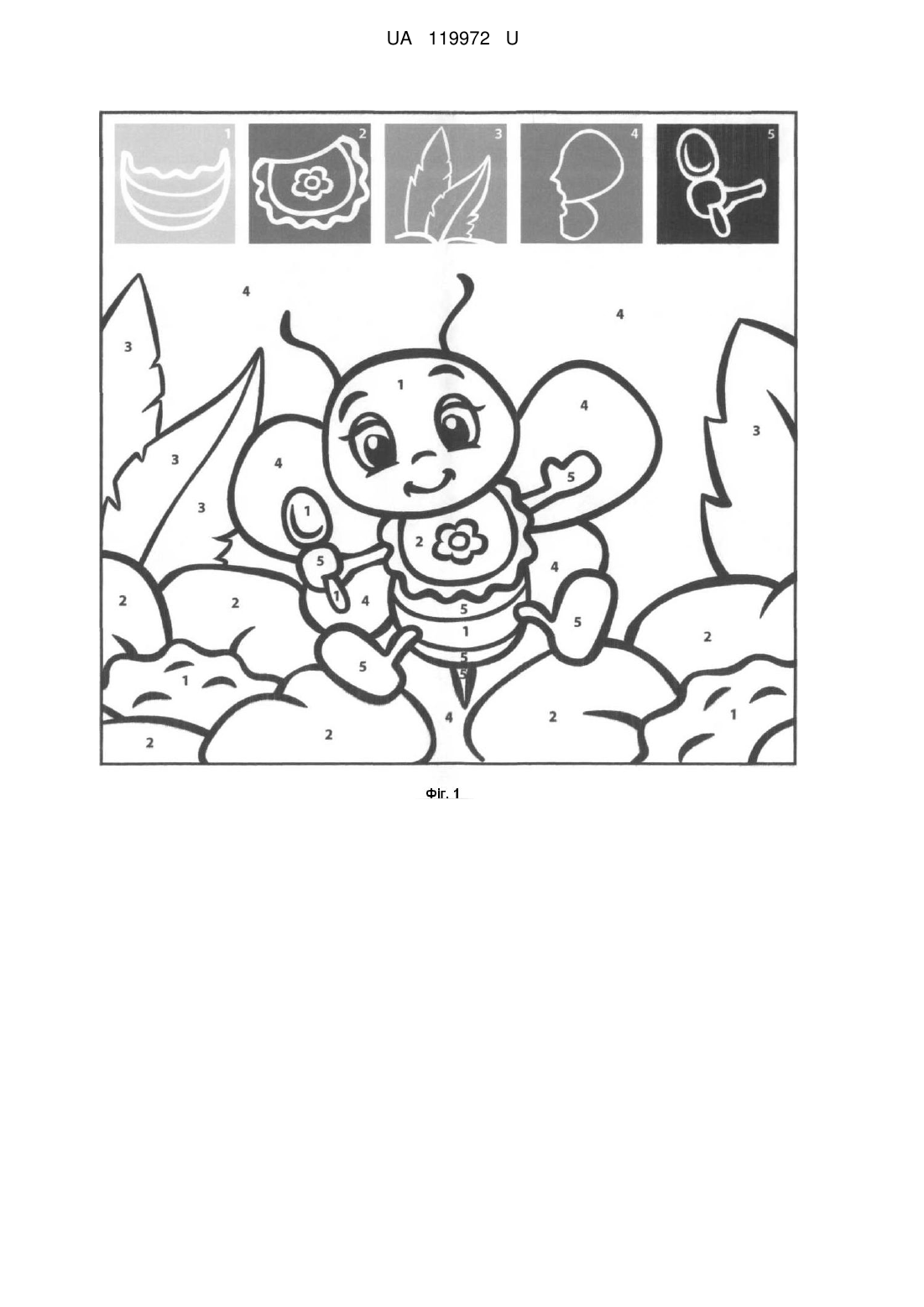

Реферат: Друкований виріб у вигляді водної розмальовки являє собою аркуш паперу з нанесеними на його поверхні фарбувальнім складом того, що утворює суцільний лінійний контурний малюнок, який визначає межі зображення в цілому і його деталей в вигляді замкнутих контурів, та фарбами, що активуються водою різного кольору. Фарби, що активуються водою, нанесені на поверхні аркуша паперу поза межами зображення окремими ділянками, де кожна ділянка містить ту кількість фарби, що активується водою з необхідним кольором, яка потрібна для покриття, за допомогою предмета з вологою поверхнею, поверхні аркуша паперу у межах контуру відповідної деталі суцільного лінійного контурного малюнка з отриманням багатокольорового зображення, вищезгадана відповідність визначається інформацією, яка міститься на поверхні аркуша паперу. UA 119972 U (12) UA 119972 U UA 119972 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області поліграфії і може бути використана для виготовлення дитячих ілюстрованих книг, в яких лежить процес розфарбовування контурних малюнків кольоровими фарбами, що активуються водою. Відомий пристрій для розфарбовування кольоровими фарбами з метою навчання живопису у вигляді комплекту (Патент США № 4416632), який включає набір з пронумерованими кольоровими фарбами, пензлик, склянку з водою і аркуш паперу, на поверхні якого нанесений контурний малюнок і його деталі, в проекції яких проставлено ідентифікаційний номер, відповідний номеру фарби з набору, яка призначена для покриття за допомогою зволоженого пензлика, поверхні відповідних деталей контурного малюнка. Як недоліки можна відзначити відносно високу вартість і громіздкість комплекту, який складається із багатьох предметів, де набір кольорових фарб виконаний у вигляді окремого предмета, що вносить незручність в процес розфарбовування, наприклад, під час подорожей в транспорті. Також в комплекті використовується папір з непористої поверхнею, що звужує можливості у виборі матеріалів, а також збільшує час висихання фарби на готовому виробі. Вільними від зазначених недоліків є водні розмальовки (Патент США № 4212393) і (Патент РФ № 2244631) у вигляді листа паперу на поверхні якого, нанесені зображення, яке включає деталі, що підлягають розфарбовуванню. Усередині деталей містяться малюнки із структурних елементів, які нанесені фарбами, що активується водою, які при зволоженні, розчиняючись, створюють фон у межах контурів деталей з утворенням кольорового зображення. Найбільш близьким до пропонованої корисної моделі є водна розмальовка (Патент РФ № 2244631), де на поверхні аркуша паперу нанесено зображення у вигляді суцільного контурного малюнка того, що визначає межі зображення в цілому і його деталей. Усередині деталей нанесені точкові поля фарбами, що активуються водою, які при зволоженні розчиняються в кольоровий фон з утворенням багатоколірного зображення. При цьому, дитині не потрібно ідентифікації форми деталей, що спрощує для неї процес розфарбовування, але робить його механістичним. Недоліком також є недостатня якість розфарбованого зображення, тому що в проекції точкового малюнка між волокон паперу залишається частина нерозчиненої фарби у вигляді темних плям, які порушують однорідність кольорового фону в розфарбованій деталі контурного малюнка. Задачею корисної моделі є створення друкованого виробу у вигляді водної розмальовки, що включає аркуш паперу з нанесеними на його поверхні зображенням, яке підлягає розфарбуванню, і ділянками фарб, що активуються водою, які в вигляді палітри розташовуються поза проекцією зображення, яке після розфарбування предметом з зволоженою поверхнею має поліпшену якість за рахунок однорідного фону. Поставлена задача вирішується тим, що у друкованому виробі у вигляді водної розмальовки, який являє собою аркуш паперу з нанесеними на його поверхні фарбувальним складом того, що утворює суцільний лінійний контурний малюнок, який визначає межі зображення в цілому і його деталей в вигляді замкнутих контурів та фарбами, що активуються водою різного кольору, згідно з корисною моделлю, фарби, що активуються водою, нанесені на поверхні аркуша паперу поза межами зображення окремими ділянками, де кожна ділянка містить ту кількість фарби, що активується водою, з необхідним кольором, яка достатня для покриття, за допомогою предмета з вологою поверхнею, поверхні аркуша паперу у межах контуру відповідної деталі суцільного лінійного контурного малюнка з отриманням багатокольорового зображення, вищезгадана відповідність визначається інформацією, яка міститься на поверхні аркуша паперу, де ділянки виконані у вигляді окремих полів, які мають задані або довільні контур і форму, а інформація полягає в тому, що окремі поля за формою і контуром повторюють форму і контур відповідних деталей суцільного лінійного контурного малюнка або інформація полягає в тому, що в проекції окремих полів нанесені пробільні зображення, які за формою і контуром повторюють форму і контур відповідних деталей суцільного лінійного контурного малюнка, або інформація полягає в тому, що в проекції окремих полів нанесені пробільні зображення у вигляді малюнків, букв, цифр, символів, які повторюються усередині відповідних деталей контурного малюнка та які нанесені фарбами, що активуються водою, або інформація полягає в тому, що колір окремих полів схожий за кольором контурів відповідних деталей суцільного лінійного контурного малюнка, або інформація полягає в тому, що окремі поля з'єднані з відповідними деталями суцільного лінійного контурного малюнка суцільними або штриховими лініями, які додатково нанесені на поверхні аркуша паперу, або інформація полягає в тому, що на поверхні аркуша паперу за межами зображення заданий текст у вигляді інструкції, де визначаються окремі поля, фарбою з яких розфарбовується поверхня аркуша паперу усередині контуру відповідних деталей суцільного лінійного контурного малюнка за допомогою предмета з зволоженою поверхнею, де окремі поля 1 UA 119972 U 5 10 15 20 25 30 35 40 45 50 55 60 складаються щонайменше з двох секторів різного кольору, фарби яких при комбінованому впливу на них предметом з вологою поверхнею розчиняються і змішуються з утворенням фарби з результуючим кольором, де суцільний лінійний контурний малюнок, який визначає межі зображення в цілому, його деталі, з'єднувальні суцільні або штрихові лінії, текст інструкції та ділянки фарб, що активуються водою, нанесені типографським способом, де як фарби, що активуються водою, переважно використовуються екологічно чисті фарби для трафаретного друку на основі харчових барвників, в яких як єднальна речовина міститься крохмаль, як добавка у фарбу що уповільнює засихання, - гліцерин, як розчинник - вода, при наступному співвідношенні компонентів, мас. %: харчовий барвник - 1-5, крохмаль - 8-9, гліцерин не більше 0.8, вода-решта. На кресленні представлений варіант друкованого виробу у вигляді водної розмальовки, який складається з аркуша паперу з розташованими на його поверхні суцільним лінійним контурним малюнком і його деталей у вигляді бджілки, яка сидить на квітах, та палітри, яка міститься поза межами цього зображення. Палітра складена з квадратних ділянок фарб, що активуються водою, різного кольору, які мають у своїй проекції пробільні зображення деталей малюнка тих, що підлягають розфарбуванню з цих ділянок. Друкований виріб у вигляді водної розмальовки, виготовлений в рамках поліграфічного виробництва, має різні варіанти виконання. Всім варіантам притаманні спільні ознаки, такі як аркуш паперу, з нанесеним на його поверхні фарбувальним складом того, що утворює суцільний лінійний контурний малюнок, який визначає межі зображення в цілому і його деталей. За формою і контуром малюнок може представляти казкові персонажі, тварин, природу, предмети, цікаві для дитячого сприйняття. А також розташована поза проекцією зображення палітра, яка складається з ділянок фарб, що активуються водою різного кольору у вигляді окремих полів, які мають довільні або задані форму і контур. Суттєвим є те, що у палітрі кожна ділянка у вигляді окремого поля містить ту кількість фарби, що активується водою, яка достатня для покриття за допомогою предмета з вологою поверхнею поверхні відповідних деталей малюнка, що підлягають розфарбовуванню. При цьому кількість фарби, що активується водою, не повинна бути більше достатньої кількості, інакше це приведе до збільшення собівартості друкованого виробу. Конкретні варіанти друкованого виробу у вигляді водної розмальовки визначаються варіантами способу представлення інформації, яка вказує на фарбу, що активується водою, яка міститься у палітрі, кольором якої потрібно розфарбувати ті чи інші деталі контурного малюнка. Переважним є варіант друкованого виробу у вигляді водної розмальовки, представлений на кресленні, де на аркуші паперу представлено віддруковане зображення бджілки, яка сидить на квітках з листочками у вигляді суцільного лінійного контурного малюнка, який визначає межі зображення в цілому і його деталей, де кожна деталь, що підлягає розфарбуванню, обмежена суцільним лінійним замкнутим контуром. Над зображенням бджілки, поза його проекцією, розташовані ділянки фарб, що активуються водою, у вигляді окремих полів квадратної форми різного кольору, які розташовані в лінійку у вигляді палітри. В проекції полів квадратної форми міститься інформація у вигляді пробільного зображення деталі, а саме черевця бджілки 1, листочків 2, крилець 3, серветки 4 і руки з ложкою 5, як вказівку на те, що фарбою, що міститься в цих квадратів палітри, треба розфарбовувати відповідну деталь 1, 2, 3, 4 або 5, в суцільному лінійному контурному малюнку. Додатково, як показано на кресленні, в проекції полів палітри, які мають квадратну форму спільно або замість пробільних зображень деталей контурного малюнка, нанесені пробільні зображення у вигляді цифр, а також можуть бути символи або малюнки, які повторюються в проекції відповідних деталей контурного малюнка, що підлягають розфарбовуванню і які нанесені фарбами, що активуються водою. Це може служити відповідно додатковою або самостійною інформацією, що вказує на те, фарбою якого кольору розфарбовуються ті чи інші деталі контурного малюнка. При перенесенні фарби, що активується водою, за допомогою предмета з зволоженою поверхнею, з палітри водної розмальовки на поверхню відповідних деталей контурного малюнка, зображення у вигляді букв, цифр, символів або малюнків, які нанесені фарбами, що активуються водою, в яких міститься тільки водорозчинні компоненти, розчиняються безслідно, що забезпечує однорідність фону на поверхні розфарбованих деталей зображення. Інші варіанти водних розмальовок використовують інші способи подання інформації, яка вказує на те, фарбою якого кольору розфарбовуються ті чи інші деталі контурного малюнка. Можливі варіанти друкованого виробу у вигляді водної розмальовки, де палітра складається з ділянок фарб, що активуються водою, у вигляді окремих полів, де кожне окреме поле за формою і контуром повторює форму і контур відповідної деталі контурного малюнка, що підлягає розфарбовуванню, або де колір кожного окремого поля палітри схожий з кольором контурів відповідних деталей контурного малюнка, які підлягають розфарбовуванню, 2 UA 119972 U 5 10 15 20 25 30 35 або де кожне окреме поле палітри з'єднане з відповідними деталями контурного малюнка, що підлягають розфарбовуванню суцільними або штриховими лініями або на поверхні паперу додатково задано текст у вигляді інструкції з інформацією, яка вказує на те, фарбою якого кольору треба розфарбовувати ті чи інші деталі контурного малюнка. Для надання процесу розфарбовування додаткового інтересу для дитини, поля палітри водної розмальовки можуть бути виконані, як мінімум, з двох секторів, нанесених фарбами, що активуються водою різного кольору, кількісне співвідношення яких визначає колір результатної фарби, одержуваної при комбінованому впливі на окремі поля предметом з вологою поверхнею, що цікаво для дитячого сприйняття. Друкований виріб у вигляді водної розмальовки в умовах поліграфічного виробництва формується таким чином. Суцільний лінійний контурний малюнок, що визначає межі зображення в цілому і його деталей, наноситься типографським способом. Наприклад, офсетним способом друку. У всіх розглянутих варіантах контурний малюнок і його деталі друкуються чорним кольором за винятком варіанта, де колір полів палітри співвідноситься з кольором контурів деталей, які підлягають розфарбуванню. У цьому випадку контури деталей контурного малюнка друкуються необхідного кольору. Палітра водної розмальовки наноситься трафаретним друком, який може забезпечити необхідної товщини шар, який містить достатню кількість фарби, що активується водою, для розфарбовування поверхні деталей контурного малюнка, зазначених в інформації, яка має вище розглянуті варіанти. Як фарба, що активується водою, переважним є використання екологічно чистих фарб на основі харчових барвників, описаних в патенті України № 106951 від 27.10.2014, що особливо важливо, оскільки друкований виріб призначений для використання дітьми. Склад фарби, що активується водою, містить тільки водорозчинні компоненти, такі як харчові барвники, як єднальні речовини крохмаль, як добавки у фарбу, що уповільнює засихання - гліцерин, як розчинник – воду, при наступному співвідношенні компонентів, мас. %: харчовий барвник 1-5 крохмаль 8-9 гліцерин не більше 0,8 вода решта. Для роботи з друкованим виробом у вигляді водної розмальовки дитині потрібна баночка з водою, пензлик або шматочок поролону. Перед початком роботи дитина, слідуючи інформаційним вказівкам, розглянутих вище, здійснює порівняльний аналіз форми та контуру пробільних зображень в проекції полів палітри і форми та контуру деталей суцільного лінійного контурного малюнка. За результатами аналізу дитина приймає рішення, фарбою якого кольору з палітри розфарбовувати поверхню тих чи інших деталей контурного малюнка. Використовуючи змочений в баночці з водою шматочок поролону або пензлик, дитина переносить фарбу, що активується водою, вибраного кольору з палітри, на поверхню деталей, намагаючись не виходити за межі їх контуру, в цілому отримуючи багатобарвне зображення поліпшеної якості за рахунок однорідного кольорового фону. Даний друкований виріб у вигляді водної розмальовки знайде широке застосування в дитячій практиці, як оригінальна водна розмальовка з поліпшеною якістю розфарбованого зображення, просте у використанні, що не вимагає окремого набору фарб, розвиває дрібну моторику рухів рук і творчі можливості дитини, а також її інтерес до даного виду діяльності. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Друкований виріб у вигляді водної розмальовки, який являє собою аркуш паперу з нанесеними на його поверхні фарбувальним складом того, що утворює суцільний лінійний контурний малюнок, який визначає межі зображення в цілому і його деталей в вигляді замкнутих контурів, та фарбами, що активуються водою різного кольору, який відрізняється тим, що фарби, що активуються водою, нанесені на поверхні аркуша паперу поза межами зображення окремими ділянками, де кожна ділянка містить ту кількість фарби, що активується водою, з необхідним кольором, яка потрібна для покриття, за допомогою предмета з вологою поверхнею, поверхні аркуша паперу у межах контуру відповідної деталі суцільного лінійного контурного малюнка з отриманням багатокольорового зображення, вищезгадана відповідність визначається інформацією, яка міститься на поверхні аркуша паперу. 2. Друкований виріб за п. 1, який відрізняється тим, що ділянки виконані у вигляді окремих полів, які мають задані або довільні контур і форму. 3 UA 119972 U 5 10 15 20 25 30 3. Друкований виріб за п. 1 або п. 2, який відрізняється тим, що інформація полягає в тому, що окремі поля за формою і контуром повторюють форму і контур відповідних деталей суцільного лінійного контурного малюнка. 4. Друкований виріб за п. 1 або п. 2, який відрізняється тим, що інформація полягає в тому, що в проекції окремих полів нанесені пробільні зображення, які за формою і контуром повторюють форму і контур відповідних деталей суцільного лінійного контурного малюнка. 5. Друкований виріб за п. 1 або п. 2, який відрізняється тим, що інформація полягає в тому, що в проекції окремих полів нанесені пробільні зображення у вигляді малюнків, букв, цифр, символів, які повторюються усередині окремих деталей контурного малюнка та які нанесені фарбами, що активуються водою. 6. Друкований виріб за п. 1 або п. 2, який відрізняється тим, що інформація полягає в тому, що колір окремих полів схожий за кольором контурів відповідних деталей суцільного лінійного контурного малюнка. 7. Друкований виріб за п. 1, який відрізняється тим, що інформація полягає в тому, що окремі ділянки з'єднані з відповідними деталями суцільного лінійного контурного малюнка суцільними або штриховими лініями, які додатково нанесені на поверхню аркуша паперу. 8. Друкований виріб за п. 1, який відрізняється тим, що інформація полягає в тому, що на поверхні аркуша паперу за межами зображення завданий текст у вигляді інструкції, де визначається окремі поля, фарбою з яких розфарбовується поверхня аркуша паперу усередині контуру відповідних деталей суцільного лінійного контурного малюнка за допомогою предмета з зволоженою поверхнею. 9. Друкований виріб за п. 2, який відрізняється тим, що окремі поля складаються щонайменше з двох секторів різного кольору, фарби яких при комбінованому впливу на них предметом з вологою поверхнею розчиняються і змішуються з утворенням фарби з результуючим кольором. 10. Друкований виріб за будь-яким із пп. 1, 7, 8, який відрізняється тим, що суцільний лінійний контурний малюнок, який визначає межі зображення в цілому, його деталі, з'єднувальні суцільні та штрихові лінії, текст інструкції, а також ділянки фарб, що активуються водою, нанесені типографським способом. 11. Друкований виріб за будь-яким із пп. 1, 5, 9, 10, який відрізняється тим, що як фарби, що активуються водою, переважно використовуються екологічно чисті фарби для трафаретного друку на основі харчових барвників, в яких як єднальна речовина міститься крохмаль, як добавка у фарбу, що уповільнює засихання, - гліцерин, як розчинник - вода, при наступному співвідношенні компонентів, мас. %: харчовий барвник 1-5 крохмаль 8-9 гліцерин не більше 0,8 вода решта. 4 UA 119972 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
