Пристрій для ділення чисел

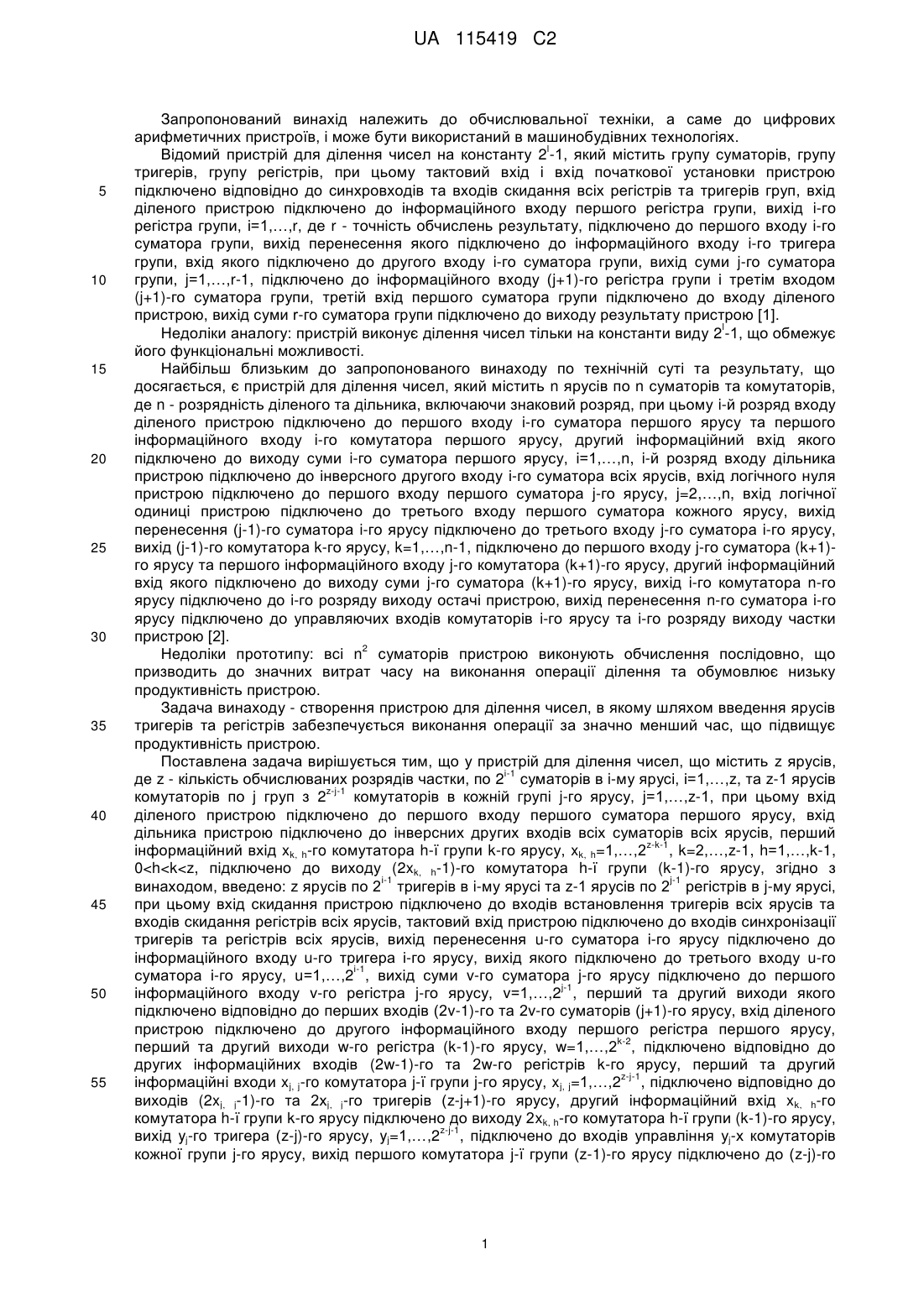

Реферат: Винахід належить до обчислювальної техніки, а саме до цифрових арифметичних пристроїв і може бути використаний в машинобудівних технологіях. В пристрій для ділення чисел і-1 j-1 додатково введено z ярусів по 2 тригерів в i-му ярусі та z-1 ярусів по 2 регістрів в j-му ярусі, при цьому вхід скидання пристрою підключено до входів встановлення тригерів всіх ярусів та входів скидання регістрів всіх ярусів, тактовий вхід пристрою підключено до входів синхронізації тригерів та регістрів всіх ярусів, вихід перенесення u-го суматора і-го ярусу підключено до інформаційного входу u-го тригера і-го ярусу, вихід якого підключено до третього входу u-го і-1 суматора і-го ярусу, u=1,…,2 , вихід суми v-гo суматора j-го ярусу підключено до першого j-1 інформаційного входу v-гo регістра j-го ярусу, v=1,…,2 , перший та другий виходи якого підключено відповідно до перших входів (2v-1)-го та 2v-гo суматорів (j+1)-го ярусу, вхід діленого пристрою підключено до другого інформаційного входу першого регістра першого ярусу, k-2 перший та другий виходи w-гo регістра (k-1)-го ярусу, w=1,…,2 , підключено відповідно до других інформаційних входів (2w-1)-го та 2w-гo регістрів k-го ярусу, перший та другий z-j-1 інформаційні входи xj-гo комутатора j-ї групи j-го ярусу, xj=1,…,2 , підключено відповідно до виходів (2xj-1)-го та 2хj-го тригерів (z-j+1)-го ярусу, другий інформаційний вхід xk,h-гo комутатора h-ї групи k-го ярусу підключено до виходу 2xk,h-го комутатора h-ї групи (k-1)-го ярусу, вихід xj-гo тригера (z-j)-гo ярусу підключено до входів управління xj-x комутаторів кожної групи j-го ярусу, вихід першого комутатора j-ї групи (z-1)-го ярусу підключено до (z-j)-гo розряду виходу частки пристрою, вихід першого тригера першого ярусу підключено до виходу першого розряду виходу частки пристрою. Технічний результат полягає у забезпеченні виконання операції з обчисленням заданої кількості розрядів частки за значно менший час, що підвищує продуктивність пристрою. UA 115419 C2 (12) UA 115419 C2 UA 115419 C2 5 10 15 20 25 30 35 40 45 50 55 Запропонований винахід належить до обчислювальної техніки, а саме до цифрових арифметичних пристроїв, і може бути використаний в машинобудівних технологіях. l Відомий пристрій для ділення чисел на константу 2 -1, який містить групу суматорів, групу тригерів, групу регістрів, при цьому тактовий вхід і вхід початкової установки пристрою підключено відповідно до синхровходів та входів скидання всіх регістрів та тригерів груп, вхід діленого пристрою підключено до інформаційного входу першого регістра групи, вихід i-го регістра групи, і=1,…,r, де r - точність обчислень результату, підключено до першого входу i-го суматора групи, вихід перенесення якого підключено до інформаційного входу i-го тригера групи, вхід якого підключено до другого входу i-го суматора групи, вихід суми j-го суматора групи, j=1,…,r-1, підключено до інформаційного входу (j+1)-го регістра групи і третім входом (j+1)-го суматора групи, третій вхід першого суматора групи підключено до входу діленого пристрою, вихід суми r-го суматора групи підключено до виходу результату пристрою [1]. l Недоліки аналогу: пристрій виконує ділення чисел тільки на константи виду 2 -1, що обмежує його функціональні можливості. Найбільш близьким до запропонованого винаходу по технічній суті та результату, що досягається, є пристрій для ділення чисел, який містить n ярусів по n суматорів та комутаторів, де n - розрядність діленого та дільника, включаючи знаковий розряд, при цьому i-й розряд входу діленого пристрою підключено до першого входу i-го суматора першого ярусу та першого інформаційного входу i-го комутатора першого ярусу, другий інформаційний вхід якого підключено до виходу суми i-го суматора першого ярусу, і=1,…,n, i-й розряд входу дільника пристрою підключено до інверсного другого входу і-го суматора всіх ярусів, вхід логічного нуля пристрою підключено до першого входу першого суматора j-го ярусу, j=2,…,n, вхід логічної одиниці пристрою підключено до третього входу першого суматора кожного ярусу, вихід перенесення (j-1)-го суматора i-го ярусу підключено до третього входу j-го суматора i-го ярусу, вихід (j-1)-го комутатора k-го ярусу, k=1,…,n-1, підключено до першого входу j-го суматора (k+1)го ярусу та першого інформаційного входу j-го комутатора (k+1)-го ярусу, другий інформаційний вхід якого підключено до виходу суми j-го суматора (k+1)-го ярусу, вихід i-го комутатора n-го ярусу підключено до i-го розряду виходу остачі пристрою, вихід перенесення n-го суматора i-го ярусу підключено до управляючих входів комутаторів i-го ярусу та i-го розряду виходу частки пристрою [2]. 2 Недоліки прототипу: всі n суматорів пристрою виконують обчислення послідовно, що призводить до значних витрат часу на виконання операції ділення та обумовлює низьку продуктивність пристрою. Задача винаходу - створення пристрою для ділення чисел, в якому шляхом введення ярусів тригерів та регістрів забезпечується виконання операції за значно менший час, що підвищує продуктивність пристрою. Поставлена задача вирішується тим, що у пристрій для ділення чисел, що містить z ярусів, i-1 де z - кількість обчислюваних розрядів частки, по 2 суматорів в i-му ярусі, і=1,…,z, та z-1 ярусів z-j-1 комутаторів по j груп з 2 комутаторів в кожній групі j-го ярусу, j=1,…,z-1, при цьому вхід діленого пристрою підключено до першого входу першого суматора першого ярусу, вхід дільника пристрою підключено до інверсних других входів всіх суматорів всіх ярусів, перший z-k-1 інформаційний вхід xk, h-гo комутатора h-ї групи k-го ярусу, xk, h=1,…,2 , k=2,…,z-1, h=1,…,k-1, 0
