Льонобралка-оприскувач

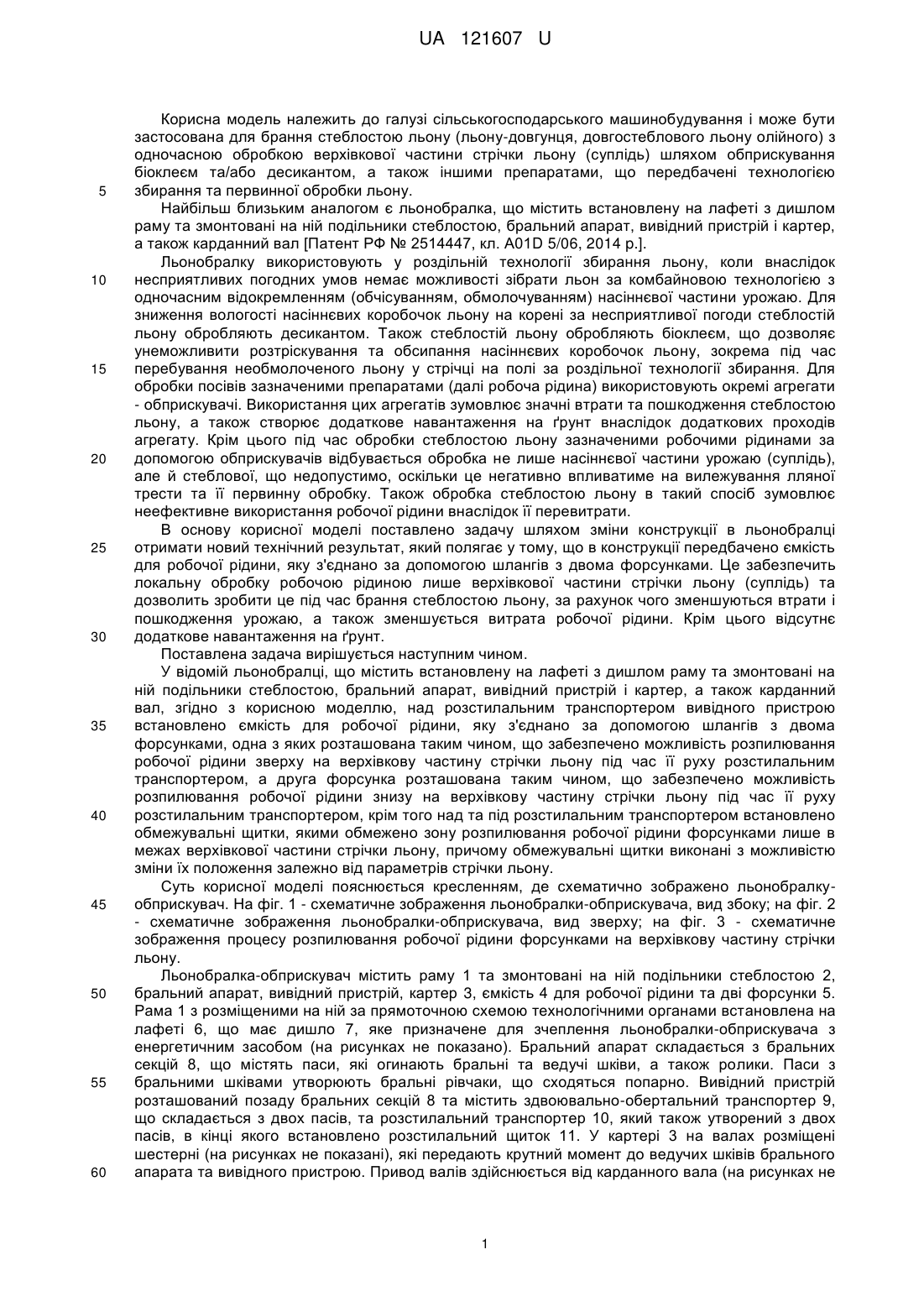

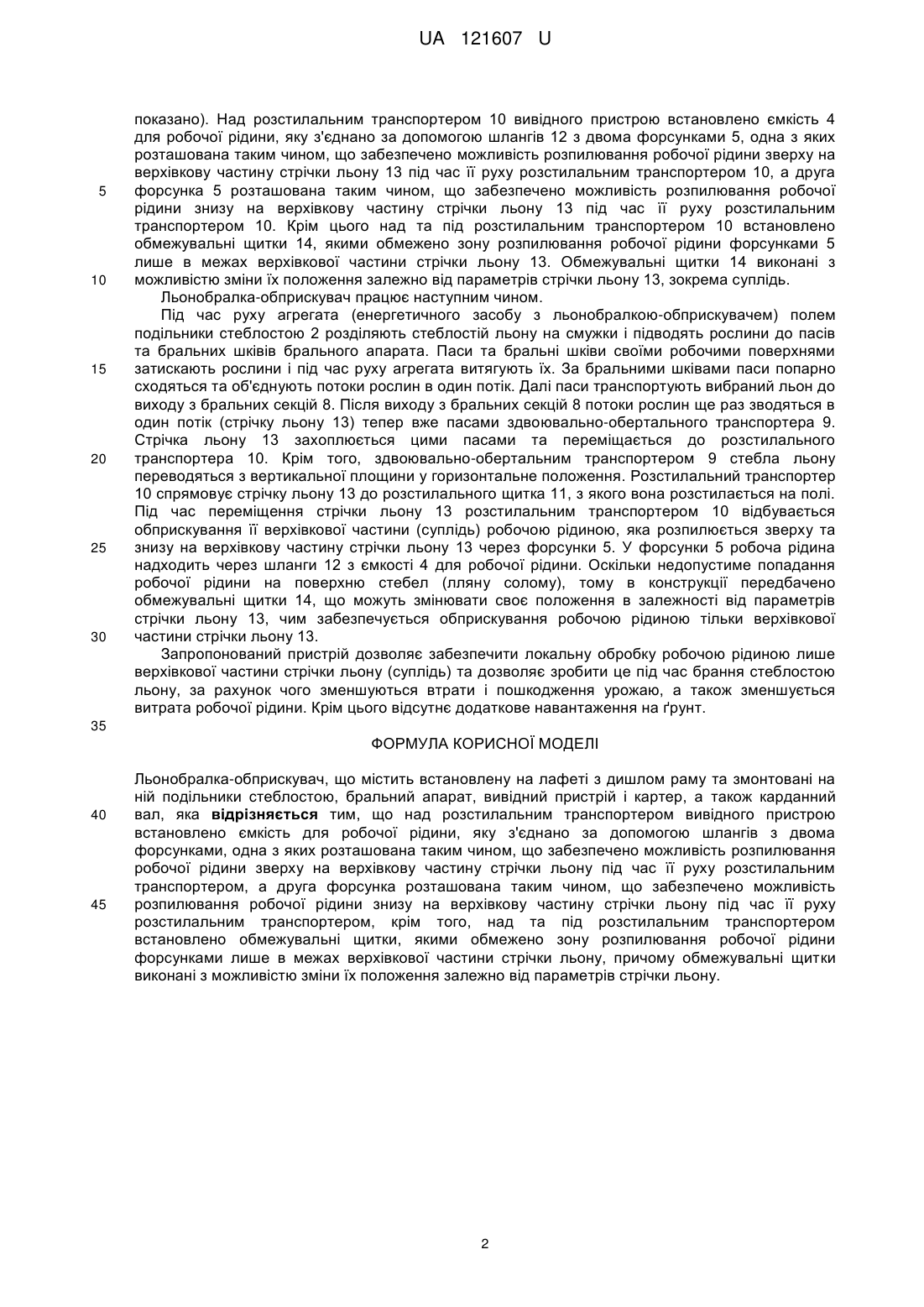

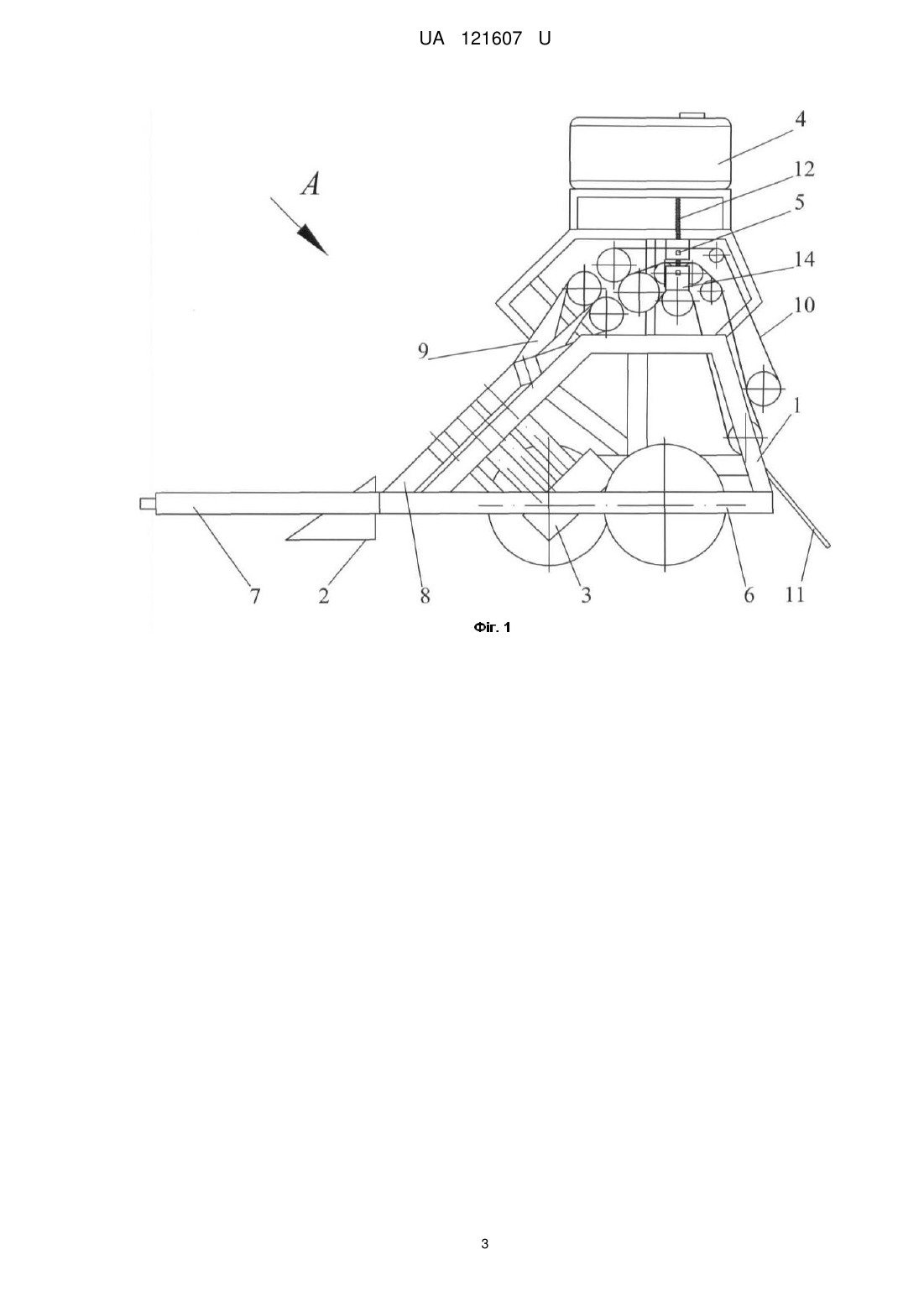

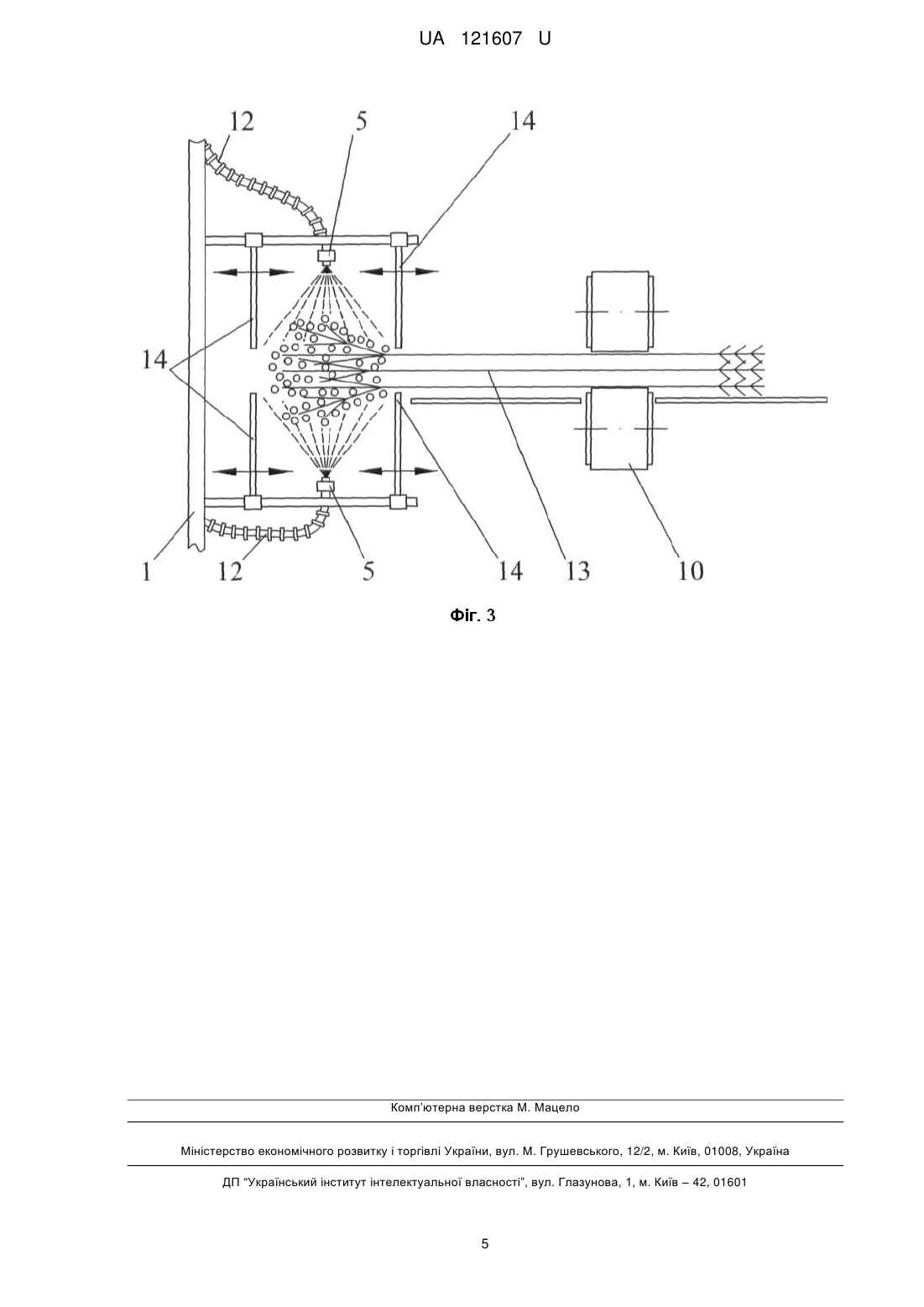

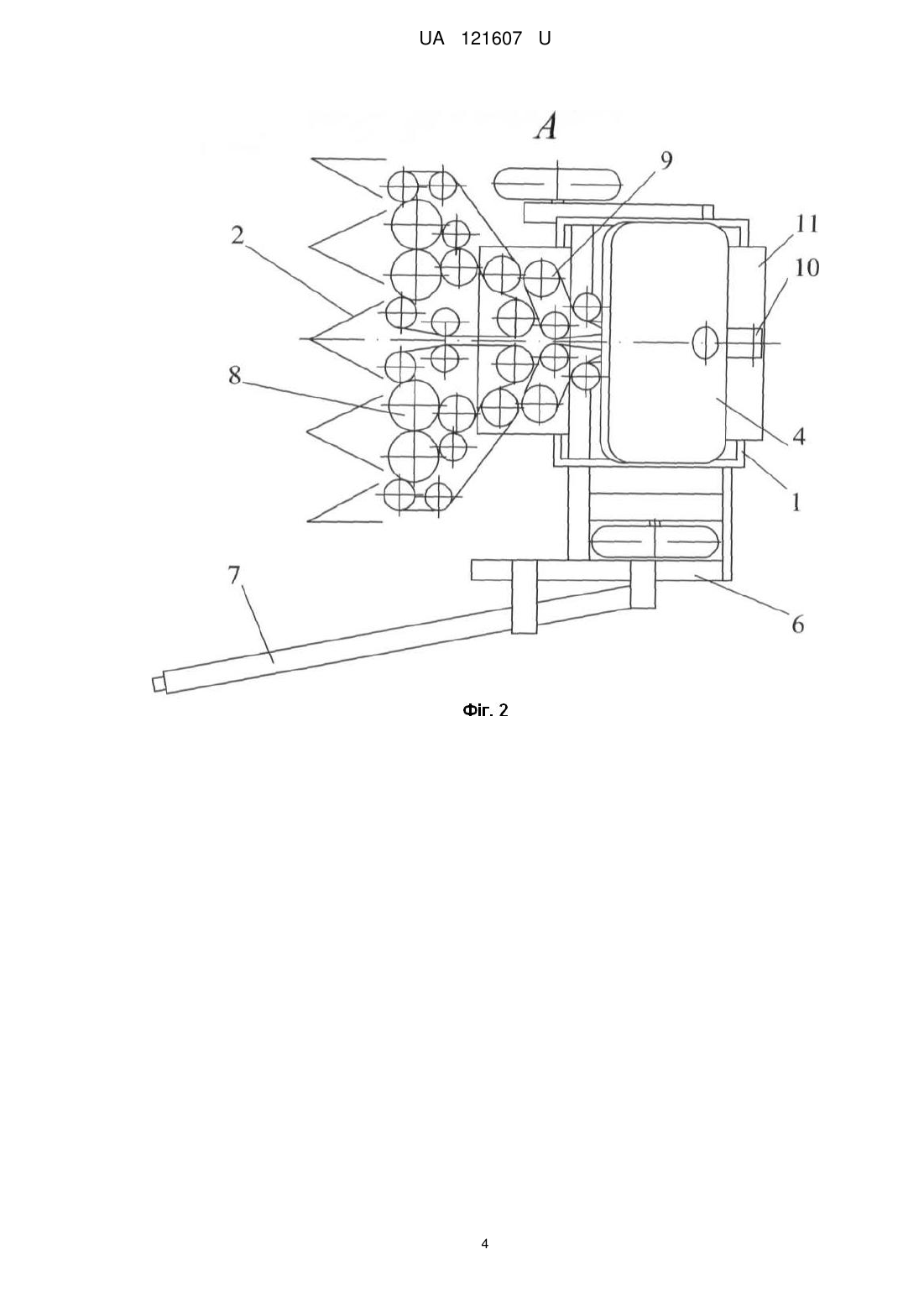

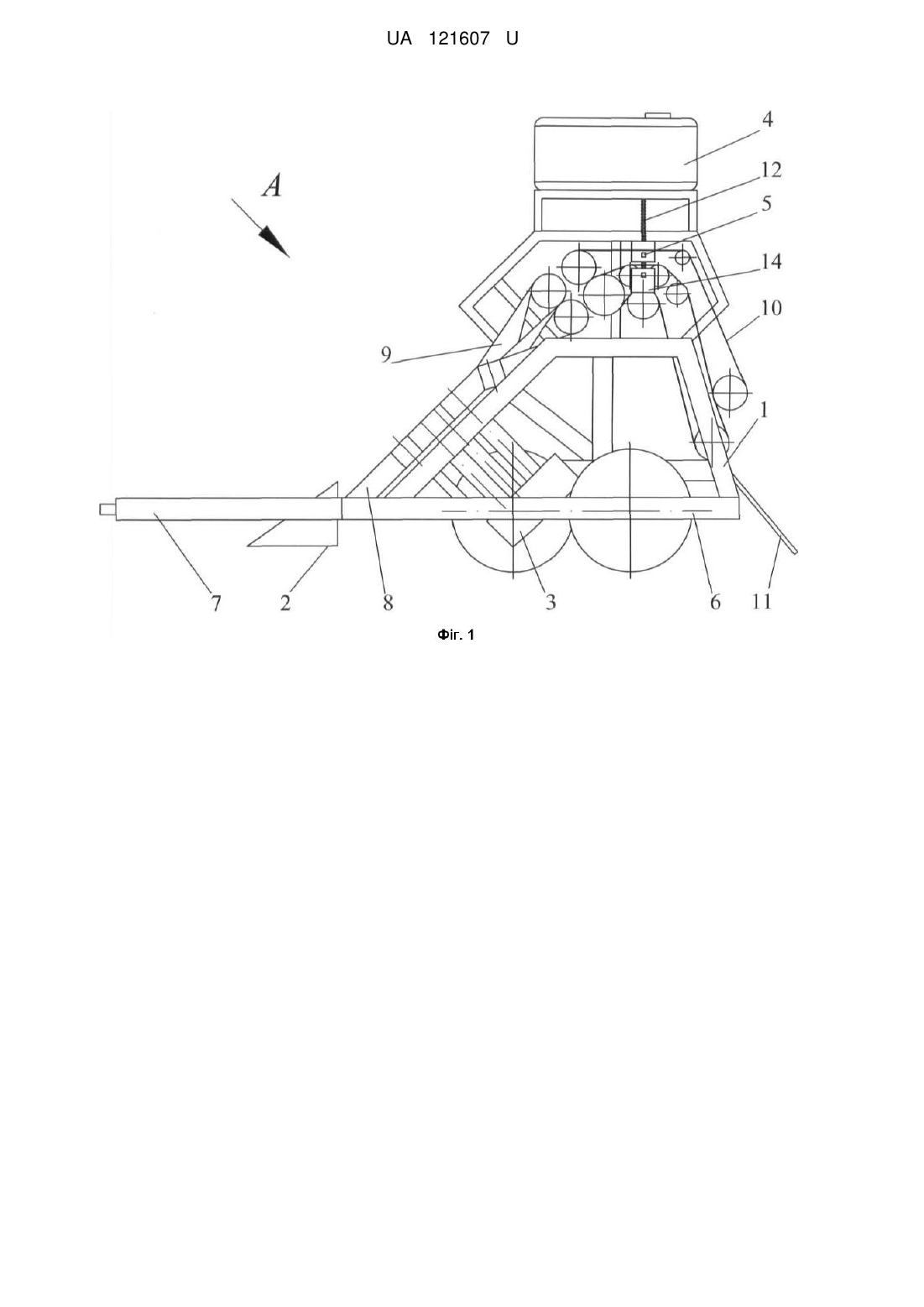

Реферат: UA 121607 U UA 121607 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути застосована для брання стеблостою льону (льону-довгунця, довгостеблового льону олійного) з одночасною обробкою верхівкової частини стрічки льону (суплідь) шляхом обприскування біоклеєм та/або десикантом, а також іншими препаратами, що передбачені технологією збирання та первинної обробки льону. Найбільш близьким аналогом є льонобралка, що містить встановлену на лафеті з дишлом раму та змонтовані на ній подільники стеблостою, бральний апарат, вивідний пристрій і картер, а також карданний вал [Патент РФ № 2514447, кл. А01D 5/06, 2014 p.]. Льонобралку використовують у роздільній технології збирання льону, коли внаслідок несприятливих погодних умов немає можливості зібрати льон за комбайновою технологією з одночасним відокремленням (обчісуванням, обмолочуванням) насіннєвої частини урожаю. Для зниження вологості насіннєвих коробочок льону на корені за несприятливої погоди стеблостій льону обробляють десикантом. Також стеблостій льону обробляють біоклеєм, що дозволяє унеможливити розтріскування та обсипання насіннєвих коробочок льону, зокрема під час перебування необмолоченого льону у стрічці на полі за роздільної технології збирання. Для обробки посівів зазначеними препаратами (далі робоча рідина) використовують окремі агрегати - обприскувачі. Використання цих агрегатів зумовлює значні втрати та пошкодження стеблостою льону, а також створює додаткове навантаження на ґрунт внаслідок додаткових проходів агрегату. Крім цього під час обробки стеблостою льону зазначеними робочими рідинами за допомогою обприскувачів відбувається обробка не лише насіннєвої частини урожаю (суплідь), але й стеблової, що недопустимо, оскільки це негативно впливатиме на вилежування лляної трести та її первинну обробку. Також обробка стеблостою льону в такий спосіб зумовлює неефективне використання робочої рідини внаслідок її перевитрати. В основу корисної моделі поставлено задачу шляхом зміни конструкції в льонобралці отримати новий технічний результат, який полягає у тому, що в конструкції передбачено ємкість для робочої рідини, яку з'єднано за допомогою шлангів з двома форсунками. Це забезпечить локальну обробку робочою рідиною лише верхівкової частини стрічки льону (суплідь) та дозволить зробити це під час брання стеблостою льону, за рахунок чого зменшуються втрати і пошкодження урожаю, а також зменшується витрата робочої рідини. Крім цього відсутнє додаткове навантаження на ґрунт. Поставлена задача вирішується наступним чином. У відомій льонобралці, що містить встановлену на лафеті з дишлом раму та змонтовані на ній подільники стеблостою, бральний апарат, вивідний пристрій і картер, а також карданний вал, згідно з корисною моделлю, над розстилальним транспортером вивідного пристрою встановлено ємкість для робочої рідини, яку з'єднано за допомогою шлангів з двома форсунками, одна з яких розташована таким чином, що забезпечено можливість розпилювання робочої рідини зверху на верхівкову частину стрічки льону під час її руху розстилальним транспортером, а друга форсунка розташована таким чином, що забезпечено можливість розпилювання робочої рідини знизу на верхівкову частину стрічки льону під час її руху розстилальним транспортером, крім того над та під розстилальним транспортером встановлено обмежувальні щитки, якими обмежено зону розпилювання робочої рідини форсунками лише в межах верхівкової частини стрічки льону, причому обмежувальні щитки виконані з можливістю зміни їх положення залежно від параметрів стрічки льону. Суть корисної моделі пояснюється кресленням, де схематично зображено льонобралкуобприскувач. На фіг. 1 - схематичне зображення льонобралки-обприскувача, вид збоку; на фіг. 2 - схематичне зображення льонобралки-обприскувача, вид зверху; на фіг. 3 - схематичне зображення процесу розпилювання робочої рідини форсунками на верхівкову частину стрічки льону. Льонобралка-обприскувач містить раму 1 та змонтовані на ній подільники стеблостою 2, бральний апарат, вивідний пристрій, картер 3, ємкість 4 для робочої рідини та дві форсунки 5. Рама 1 з розміщеними на ній за прямоточною схемою технологічними органами встановлена на лафеті 6, що має дишло 7, яке призначене для зчеплення льонобралки-обприскувача з енергетичним засобом (на рисунках не показано). Бральний апарат складається з бральних секцій 8, що містять паси, які огинають бральні та ведучі шківи, а також ролики. Паси з бральними шківами утворюють бральні рівчаки, що сходяться попарно. Вивідний пристрій розташований позаду бральних секцій 8 та містить здвоювально-обертальний транспортер 9, що складається з двох пасів, та розстилальний транспортер 10, який також утворений з двох пасів, в кінці якого встановлено розстилальний щиток 11. У картері 3 на валах розміщені шестерні (на рисунках не показані), які передають крутний момент до ведучих шківів брального апарата та вивідного пристрою. Привод валів здійснюється від карданного вала (на рисунках не 1 UA 121607 U 5 10 15 20 25 30 показано). Над розстилальним транспортером 10 вивідного пристрою встановлено ємкість 4 для робочої рідини, яку з'єднано за допомогою шлангів 12 з двома форсунками 5, одна з яких розташована таким чином, що забезпечено можливість розпилювання робочої рідини зверху на верхівкову частину стрічки льону 13 під час її руху розстилальним транспортером 10, а друга форсунка 5 розташована таким чином, що забезпечено можливість розпилювання робочої рідини знизу на верхівкову частину стрічки льону 13 під час її руху розстилальним транспортером 10. Крім цього над та під розстилальним транспортером 10 встановлено обмежувальні щитки 14, якими обмежено зону розпилювання робочої рідини форсунками 5 лише в межах верхівкової частини стрічки льону 13. Обмежувальні щитки 14 виконані з можливістю зміни їх положення залежно від параметрів стрічки льону 13, зокрема суплідь. Льонобралка-обприскувач працює наступним чином. Під час руху агрегата (енергетичного засобу з льонобралкою-обприскувачем) полем подільники стеблостою 2 розділяють стеблостій льону на смужки і підводять рослини до пасів та бральних шківів брального апарата. Паси та бральні шківи своїми робочими поверхнями затискають рослини і під час руху агрегата витягують їх. За бральними шківами паси попарно сходяться та об'єднують потоки рослин в один потік. Далі паси транспортують вибраний льон до виходу з бральних секцій 8. Після виходу з бральних секцій 8 потоки рослин ще раз зводяться в один потік (стрічку льону 13) тепер вже пасами здвоювально-обертального транспортера 9. Стрічка льону 13 захоплюється цими пасами та переміщається до розстилального транспортера 10. Крім того, здвоювально-обертальним транспортером 9 стебла льону переводяться з вертикальної площини у горизонтальне положення. Розстилальний транспортер 10 спрямовує стрічку льону 13 до розстилального щитка 11, з якого вона розстилається на полі. Під час переміщення стрічки льону 13 розстилальним транспортером 10 відбувається обприскування її верхівкової частини (суплідь) робочою рідиною, яка розпилюється зверху та знизу на верхівкову частину стрічки льону 13 через форсунки 5. У форсунки 5 робоча рідина надходить через шланги 12 з ємкості 4 для робочої рідини. Оскільки недопустиме попадання робочої рідини на поверхню стебел (лляну солому), тому в конструкції передбачено обмежувальні щитки 14, що можуть змінювати своє положення в залежності від параметрів стрічки льону 13, чим забезпечується обприскування робочою рідиною тільки верхівкової частини стрічки льону 13. Запропонований пристрій дозволяє забезпечити локальну обробку робочою рідиною лише верхівкової частини стрічки льону (суплідь) та дозволяє зробити це під час брання стеблостою льону, за рахунок чого зменшуються втрати і пошкодження урожаю, а також зменшується витрата робочої рідини. Крім цього відсутнє додаткове навантаження на ґрунт. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Льонобралка-обприскувач, що містить встановлену на лафеті з дишлом раму та змонтовані на ній подільники стеблостою, бральний апарат, вивідний пристрій і картер, а також карданний вал, яка відрізняється тим, що над розстилальним транспортером вивідного пристрою встановлено ємкість для робочої рідини, яку з'єднано за допомогою шлангів з двома форсунками, одна з яких розташована таким чином, що забезпечено можливість розпилювання робочої рідини зверху на верхівкову частину стрічки льону під час її руху розстилальним транспортером, а друга форсунка розташована таким чином, що забезпечено можливість розпилювання робочої рідини знизу на верхівкову частину стрічки льону під час її руху розстилальним транспортером, крім того, над та під розстилальним транспортером встановлено обмежувальні щитки, якими обмежено зону розпилювання робочої рідини форсунками лише в межах верхівкової частини стрічки льону, причому обмежувальні щитки виконані з можливістю зміни їх положення залежно від параметрів стрічки льону. 2 UA 121607 U 3 UA 121607 U 4 UA 121607 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
