Будівельно-монтажний профіль для кладіння стіни

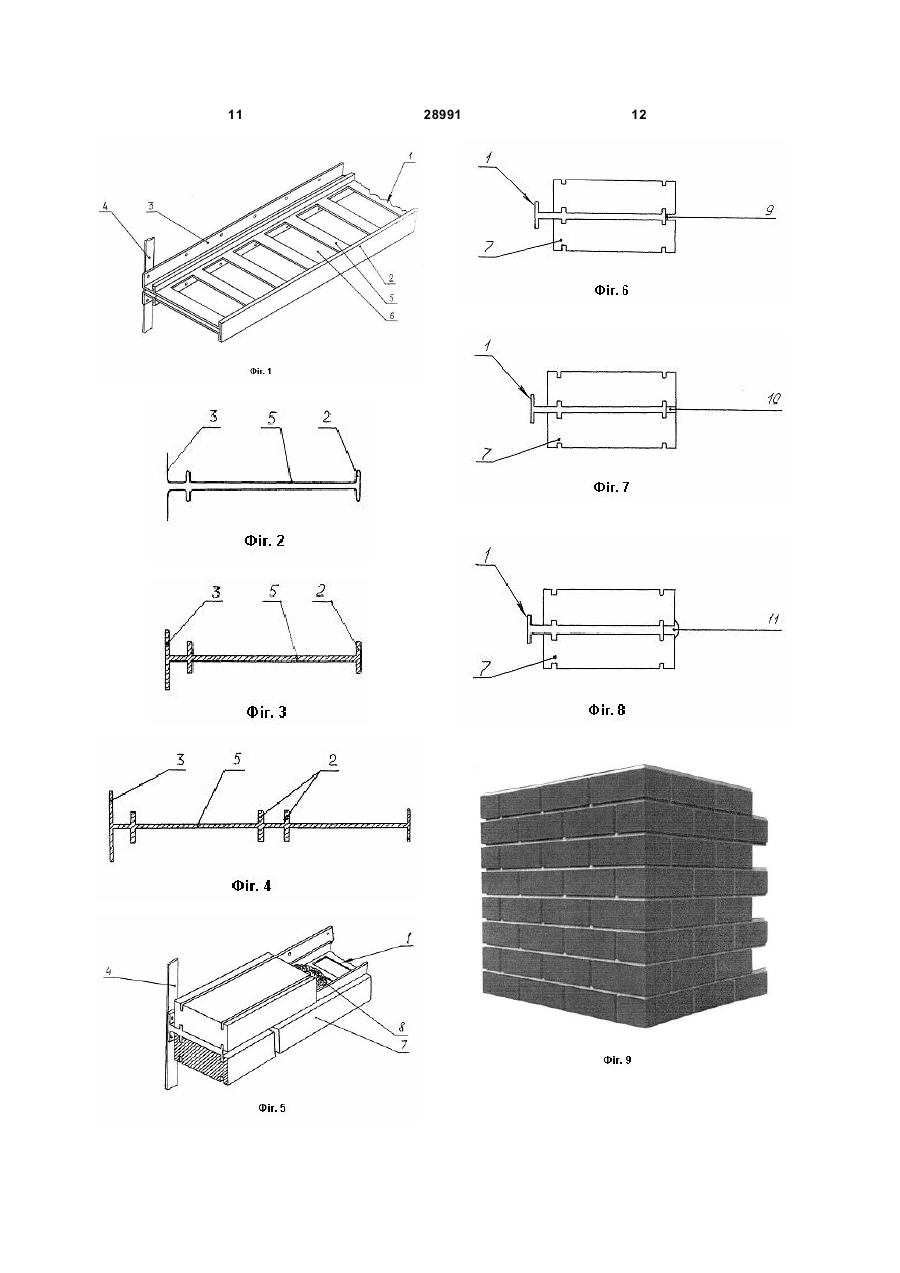

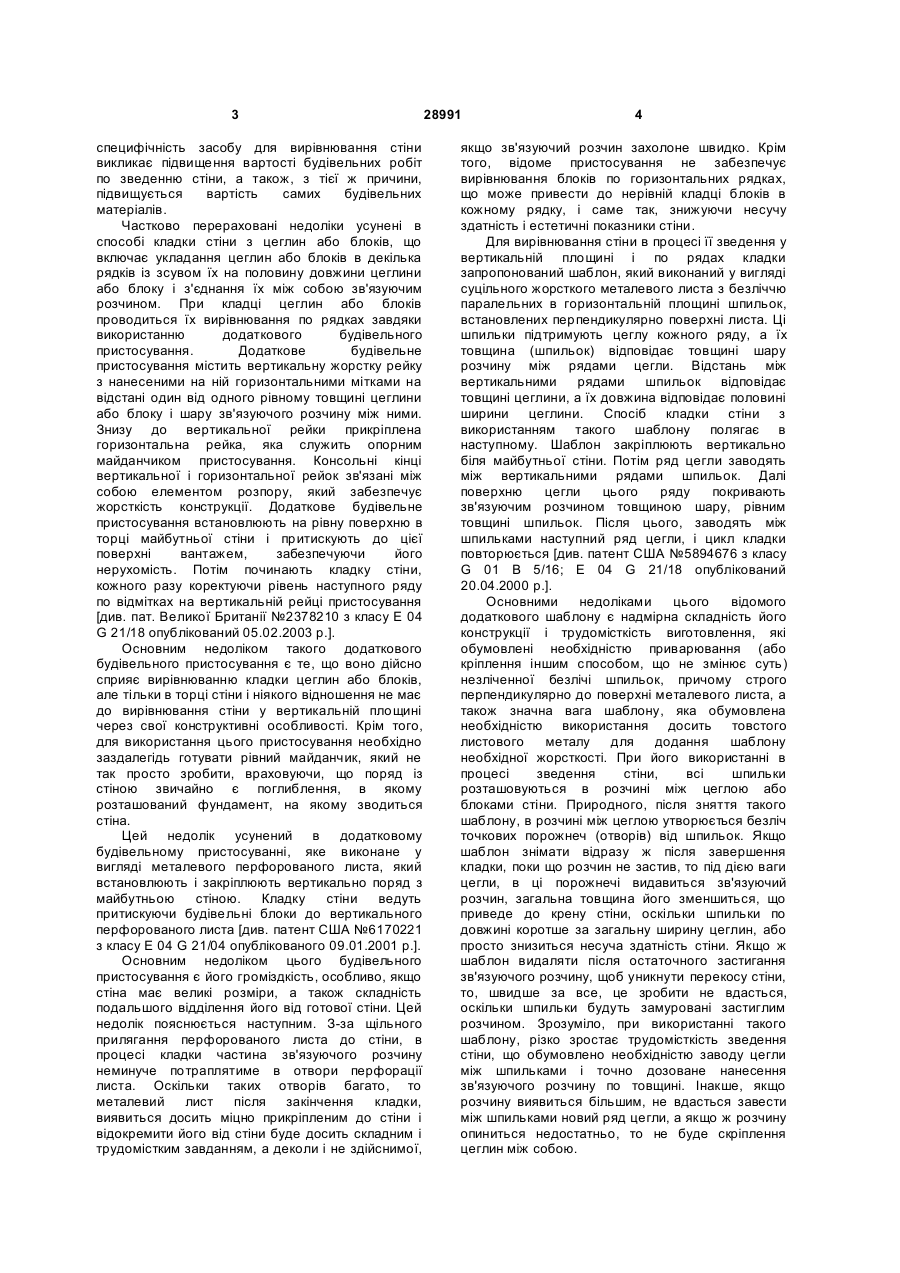

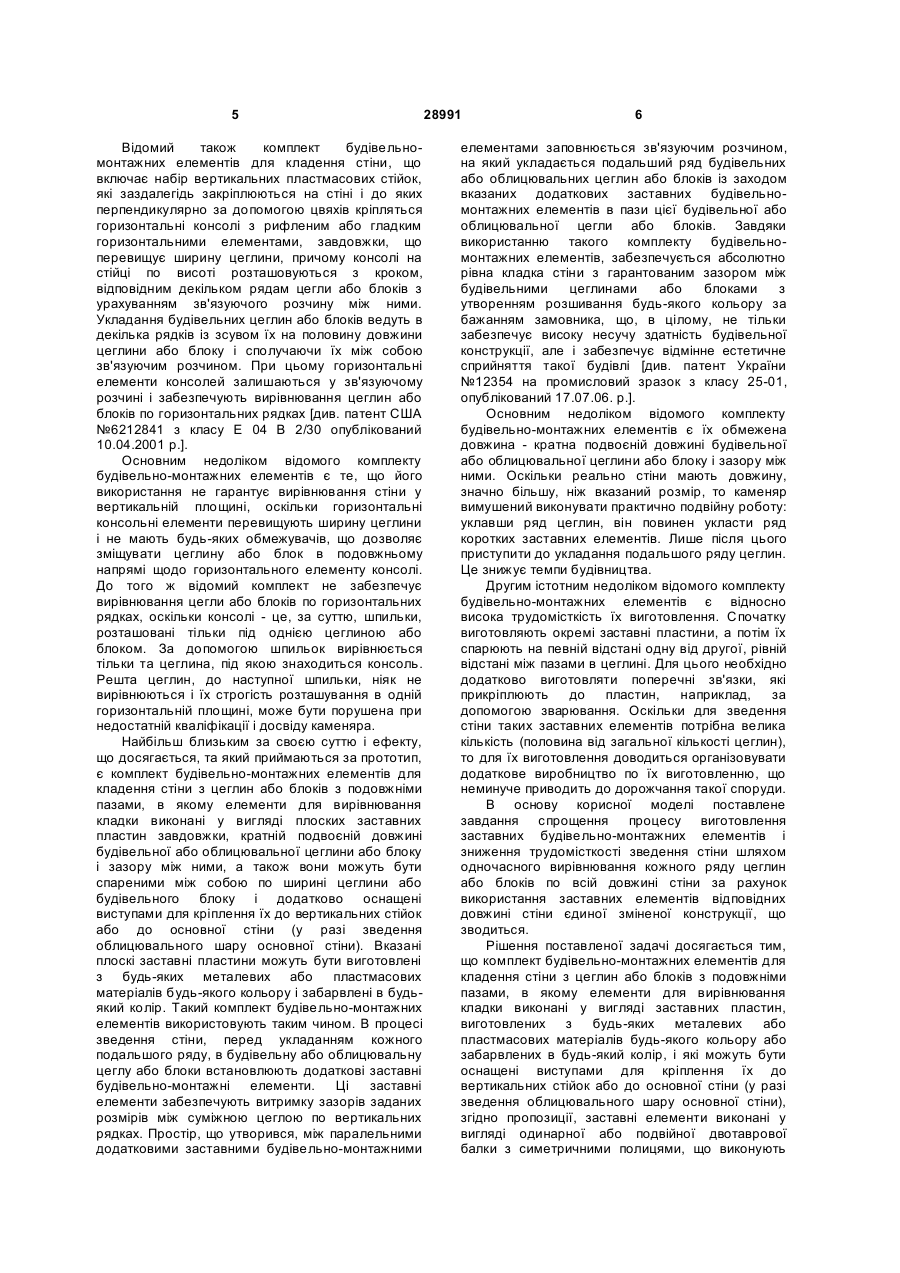

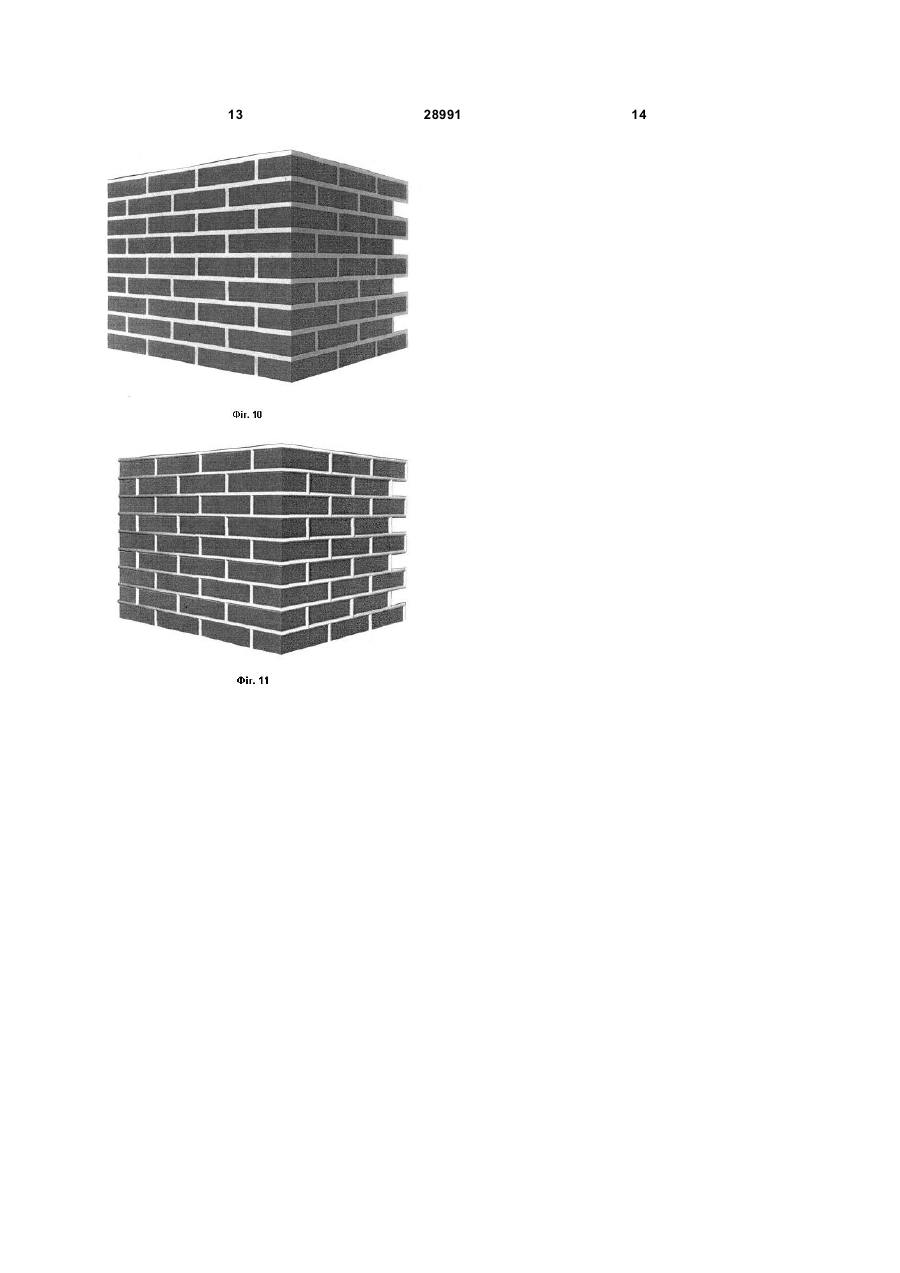

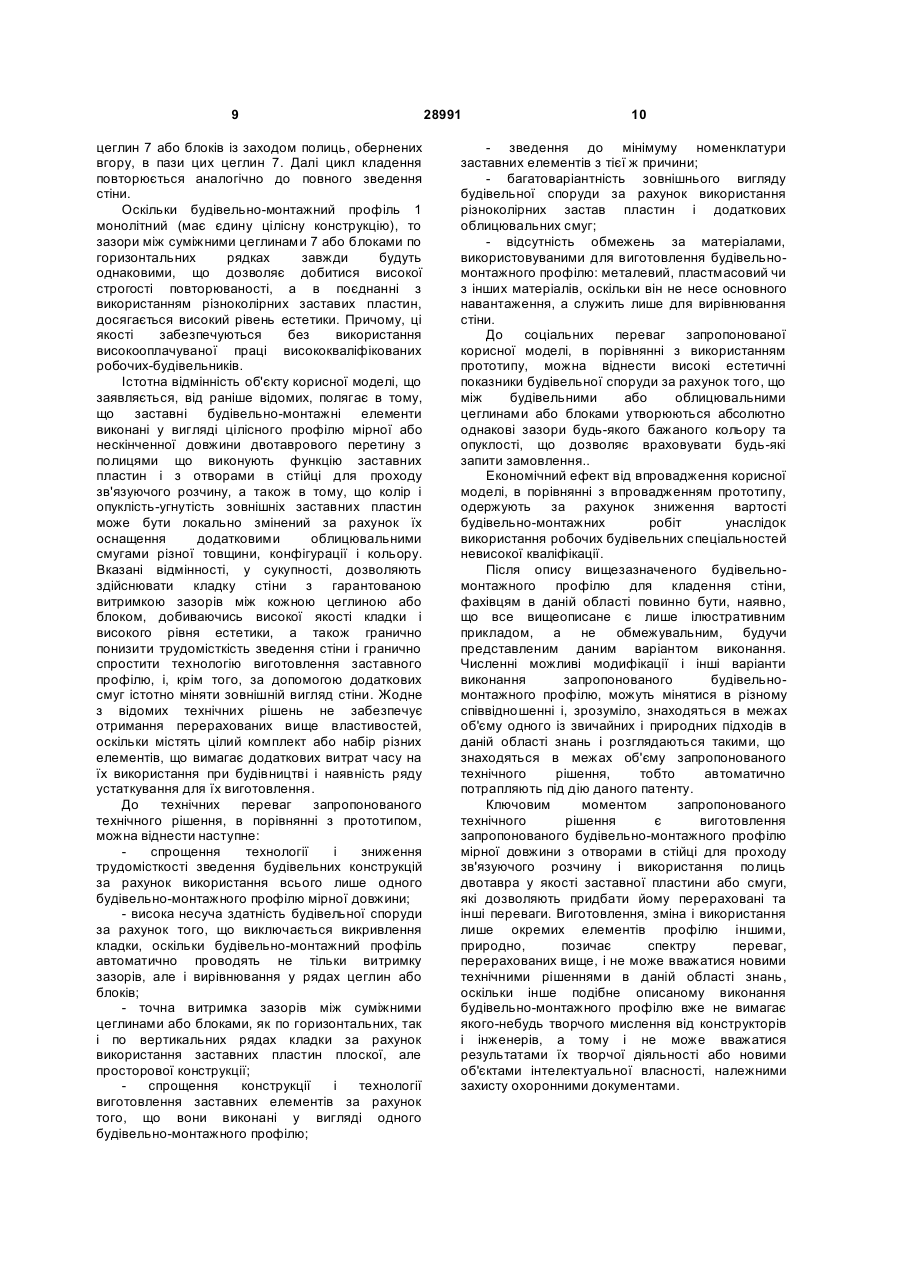

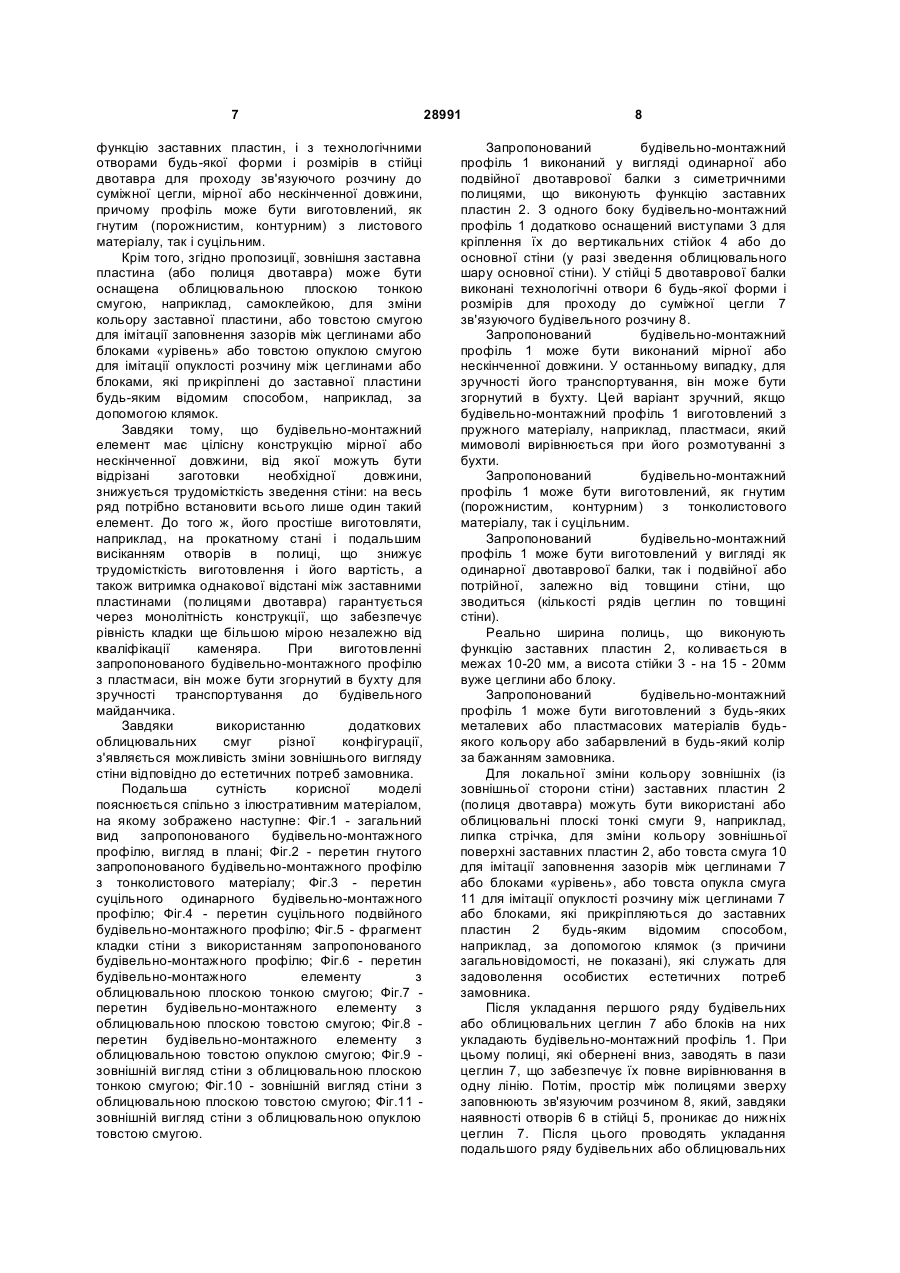

1. Будівельно-монтажний профіль для кладіння стіни з цеглин або блоків з подовжніми пазами, в якому елементи для вирівнювання кладки виконані у вигляді заставних пластин, виготовлених з будь-яких металевих або пластмасових матеріалів будь-якого кольору або забарвлених в будь-який колір, який відрізняється тим, що елементи для вирівнювання кладки виконані у вигляді одинарної або подвійної двотаврової балки з симетричними полицями, що виконують функцію заставних пластин, і з технологічними отворами будь-якої 3 специфічність засобу для вирівнювання стіни викликає підвищення вартості будівельних робіт по зведенню стіни, а також, з тієї ж причини, підвищується вартість самих будівельних матеріалів. Частково перераховані недоліки усунені в способі кладки стіни з цеглин або блоків, що включає укладання цеглин або блоків в декілька рядків із зсувом їх на половину довжини цеглини або блоку і з'єднання їх між собою зв'язуючим розчином. При кладці цеглин або блоків проводиться їх вирівнювання по рядках завдяки використанню додаткового будівельного пристосування. Додаткове будівельне пристосування містить вертикальну жорстку рейку з нанесеними на ній горизонтальними мітками на відстані один від одного рівному товщині цеглини або блоку і шару зв'язуючого розчину між ними. Знизу до вертикальної рейки прикріплена горизонтальна рейка, яка служить опорним майданчиком пристосування. Консольні кінці вертикальної і горизонтальної рейок зв'язані між собою елементом розпору, який забезпечує жорсткість конструкції. Додаткове будівельне пристосування встановлюють на рівну поверхню в торці майбутньої стіни і притискують до цієї поверхні вантажем, забезпечуючи його нерухомість. Потім починають кладку стіни, кожного разу коректуючи рівень наступного ряду по відмітках на вертикальній рейці пристосування [див. пат. Великої Британії №2378210 з класу Е 04 G 21/18 опублікований 05.02.2003 p.]. Основним недоліком такого додаткового будівельного пристосування є те, що воно дійсно сприяє вирівнюванню кладки цеглин або блоків, але тільки в торці стіни і ніякого відношення не має до вирівнювання стіни у вертикальній площині через свої конструктивні особливості. Крім того, для використання цього пристосування необхідно заздалегідь готувати рівний майданчик, який не так просто зробити, враховуючи, що поряд із стіною звичайно є поглиблення, в якому розташований фундамент, на якому зводиться стіна. Цей недолік усунений в додатковому будівельному пристосуванні, яке виконане у вигляді металевого перфорованого листа, який встановлюють і закріплюють вертикально поряд з майбутньою стіною. Кладку стіни ведуть притискуючи будівельні блоки до вертикального перфорованого листа [див. патент США №6170221 з класу Е 04 G 21/04 опублікованого 09.01.2001 р.]. Основним недоліком цього будівельного пристосування є його громіздкість, особливо, якщо стіна має великі розміри, а також складність подальшого відділення його від готової стіни. Цей недолік пояснюється наступним. З-за щільного прилягання перфорованого листа до стіни, в процесі кладки частина зв'язуючого розчину неминуче потраплятиме в отвори перфорації листа. Оскільки таких отворів багато, то металевий лист після закінчення кладки, виявиться досить міцно прикріпленим до стіни і відокремити його від стіни буде досить складним і трудомістким завданням, а деколи і не здійснимої, 28991 4 якщо зв'язуючий розчин захолоне швидко. Крім того, відоме пристосування не забезпечує вирівнювання блоків по горизонтальних рядках, що може привести до нерівній кладці блоків в кожному рядку, і саме так, знижуючи несучу здатність і естетичні показники стіни. Для вирівнювання стіни в процесі її зведення у вертикальній площині і по рядах кладки запропонований шаблон, який виконаний у вигляді суцільного жорсткого металевого листа з безліччю паралельних в горизонтальній площині шпильок, встановлених перпендикулярно поверхні листа. Ці шпильки підтримують цеглу кожного ряду, а їх товщина (шпильок) відповідає товщині шару розчину між рядами цегли. Відстань між вертикальними рядами шпильок відповідає товщині цеглини, а їх довжина відповідає половині ширини цеглини. Спосіб кладки стіни з використанням такого шаблону полягає в наступному. Шаблон закріплюють вертикально біля майбутньої стіни. Потім ряд цегли заводять між вертикальними рядами шпильок. Далі поверхню цегли цього ряду покривають зв'язуючим розчином товщиною шару, рівним товщині шпильок. Після цього, заводять між шпильками наступний ряд цегли, і цикл кладки повторюється [див. патент США №5894676 з класу G 01 В 5/16; Е 04 G 21/18 опублікований 20.04.2000 р.]. Основними недоліками цього відомого додаткового шаблону є надмірна складність його конструкції і трудомісткість виготовлення, які обумовлені необхідністю приварювання (або кріплення іншим способом, що не змінює суть) незліченної безлічі шпильок, причому строго перпендикулярно до поверхні металевого листа, а також значна вага шаблону, яка обумовлена необхідністю використання досить товстого листового металу для додання шаблону необхідної жорсткості. При його використанні в процесі зведення стіни, всі шпильки розташовуються в розчині між цеглою або блоками стіни. Природного, після зняття такого шаблону, в розчині між цеглою утворюється безліч точкових порожнеч (отворів) від шпильок. Якщо шаблон знімати відразу ж після завершення кладки, поки що розчин не застив, то під дією ваги цегли, в ці порожнечі видавиться зв'язуючий розчин, загальна товщина його зменшиться, що приведе до крену стіни, оскільки шпильки по довжині коротше за загальну ширину цеглин, або просто знизиться несуча здатність стіни. Якщо ж шаблон видаляти після остаточного застигання зв'язуючого розчину, щоб уникнути перекосу стіни, то, швидше за все, це зробити не вдасться, оскільки шпильки будуть замуровані застиглим розчином. Зрозуміло, при використанні такого шаблону, різко зростає трудомісткість зведення стіни, що обумовлено необхідністю заводу цегли між шпильками і точно дозоване нанесення зв'язуючого розчину по товщині. Інакше, якщо розчину виявиться більшим, не вдасться завести між шпильками новий ряд цегли, а якщо ж розчину опиниться недостатньо, то не буде скріплення цеглин між собою. 5 Відомий також комплект будівельномонтажних елементів для кладення стіни, що включає набір вертикальних пластмасових стійок, які заздалегідь закріплюються на стіні і до яких перпендикулярно за допомогою цвяхів кріпляться горизонтальні консолі з рифленим або гладким горизонтальними елементами, завдовжки, що перевищує ширину цеглини, причому консолі на стійці по висоті розташовуються з кроком, відповідним декільком рядам цегли або блоків з урахуванням зв'язуючого розчину між ними. Укладання будівельних цеглин або блоків ведуть в декілька рядків із зсувом їх на половину довжини цеглини або блоку і сполучаючи їх між собою зв'язуючим розчином. При цьому горизонтальні елементи консолей залишаються у зв'язуючому розчині і забезпечують вирівнювання цеглин або блоків по горизонтальних рядках [див. патент США №6212841 з класу Е 04 В 2/30 опублікований 10.04.2001 р.]. Основним недоліком відомого комплекту будівельно-монтажних елементів є те, що його використання не гарантує вирівнювання стіни у вертикальній площині, оскільки горизонтальні консольні елементи перевищують ширину цеглини і не мають будь-яких обмежувачів, що дозволяє зміщувати цеглину або блок в подовжньому напрямі щодо горизонтального елементу консолі. До того ж відомий комплект не забезпечує вирівнювання цегли або блоків по горизонтальних рядках, оскільки консолі - це, за суттю, шпильки, розташовані тільки під однією цеглиною або блоком. За допомогою шпильок вирівнюється тільки та цеглина, під якою знаходиться консоль. Решта цеглин, до наступної шпильки, ніяк не вирівнюються і їх строгість розташування в одній горизонтальній площині, може бути порушена при недостатній кваліфікації і досвіду каменяра. Найбільш близьким за своєю суттю і ефекту, що досягається, та який приймаються за прототип, є комплект будівельно-монтажних елементів для кладення стіни з цеглин або блоків з подовжніми пазами, в якому елементи для вирівнювання кладки виконані у вигляді плоских заставних пластин завдовжки, кратній подвоєній довжині будівельної або облицювальної цеглини або блоку і зазору між ними, а також вони можуть бути спареними між собою по ширині цеглини або будівельного блоку і додатково оснащені виступами для кріплення їх до вертикальних стійок або до основної стіни (у разі зведення облицювального шару основної стіни). Вказані плоскі заставні пластини можуть бути виготовлені з будь-яких металевих або пластмасових матеріалів будь-якого кольору і забарвлені в будьякий колір. Такий комплект будівельно-монтажних елементів використовують таким чином. В процесі зведення стіни, перед укладанням кожного подальшого ряду, в будівельну або облицювальну цеглу або блоки встановлюють додаткові заставні будівельно-монтажні елементи. Ці заставні елементи забезпечують витримку зазорів заданих розмірів між суміжною цеглою по вертикальних рядках. Простір, що утворився, між паралельними додатковими заставними будівельно-монтажними 28991 6 елементами заповнюється зв'язуючим розчином, на який укладається подальший ряд будівельних або облицювальних цеглин або блоків із заходом вказаних додаткових заставних будівельномонтажних елементів в пази цієї будівельної або облицювальної цегли або блоків. Завдяки використанню такого комплекту будівельномонтажних елементів, забезпечується абсолютно рівна кладка стіни з гарантованим зазором між будівельними цеглинами або блоками з утворенням розшивання будь-якого кольору за бажанням замовника, що, в цілому, не тільки забезпечує високу несучу здатність будівельної конструкції, але і забезпечує відмінне естетичне сприйняття такої будівлі [див. патент України №12354 на промисловий зразок з класу 25-01, опублікований 17.07.06. p.]. Основним недоліком відомого комплекту будівельно-монтажних елементів є їх обмежена довжина - кратна подвоєній довжині будівельної або облицювальної цеглини або блоку і зазору між ними. Оскільки реально стіни мають довжину, значно більшу, ніж вказаний розмір, то каменяр вимушений виконувати практично подвійну роботу: уклавши ряд цеглин, він повинен укласти ряд коротких заставних елементів. Лише після цього приступити до укладання подальшого ряду цеглин. Це знижує темпи будівництва. Другим істотним недоліком відомого комплекту будівельно-монтажних елементів є відносно висока трудомісткість їх виготовлення. Спочатку виготовляють окремі заставні пластини, а потім їх спарюють на певній відстані одну від другої, рівній відстані між пазами в цеглині. Для цього необхідно додатково виготовляти поперечні зв'язки, які прикріплюють до пластин, наприклад, за допомогою зварювання. Оскільки для зведення стіни таких заставних елементів потрібна велика кількість (половина від загальної кількості цеглин), то для їх виготовлення доводиться організовувати додаткове виробництво по їх виготовленню, що неминуче приводить до дорожчання такої споруди. В основу корисної моделі поставлене завдання спрощення процесу виготовлення заставних будівельно-монтажних елементів і зниження трудомісткості зведення стіни шляхом одночасного вирівнювання кожного ряду цеглин або блоків по всій довжині стіни за рахунок використання заставних елементів відповідних довжині стіни єдиної зміненої конструкції, що зводиться. Рішення поставленої задачі досягається тим, що комплект будівельно-монтажних елементів для кладення стіни з цеглин або блоків з подовжніми пазами, в якому елементи для вирівнювання кладки виконані у вигляді заставних пластин, виготовлених з будь-яких металевих або пластмасових матеріалів будь-якого кольору або забарвлених в будь-який колір, і які можуть бути оснащені виступами для кріплення їх до вертикальних стійок або до основної стіни (у разі зведення облицювального шару основної стіни), згідно пропозиції, заставні елементи виконані у вигляді одинарної або подвійної двотаврової балки з симетричними полицями, що виконують 7 функцію заставних пластин, і з технологічними отворами будь-якої форми і розмірів в стійці двотавра для проходу зв'язуючого розчину до суміжної цегли, мірної або нескінченної довжини, причому профіль може бути виготовлений, як гнутим (порожнистим, контурним) з листового матеріалу, так і суцільним. Крім того, згідно пропозиції, зовнішня заставна пластина (або полиця двотавра) може бути оснащена облицювальною плоскою тонкою смугою, наприклад, самоклейкою, для зміни кольору заставної пластини, або товстою смугою для імітації заповнення зазорів між цеглинами або блоками «урівень» або товстою опуклою смугою для імітації опуклості розчину між цеглинами або блоками, які прикріплені до заставної пластини будь-яким відомим способом, наприклад, за допомогою клямок. Завдяки тому, що будівельно-монтажний елемент має цілісну конструкцію мірної або нескінченної довжини, від якої можуть бути відрізані заготовки необхідної довжини, знижується трудомісткість зведення стіни: на весь ряд потрібно встановити всього лише один такий елемент. До того ж, його простіше виготовляти, наприклад, на прокатному стані і подальшим висіканням отворів в полиці, що знижує трудомісткість виготовлення і його вартість, а також витримка однакової відстані між заставними пластинами (полицями двотавра) гарантується через монолітність конструкції, що забезпечує рівність кладки ще більшою мірою незалежно від кваліфікації каменяра. При виготовленні запропонованого будівельно-монтажного профілю з пластмаси, він може бути згорнутий в бухту для зручності транспортування до будівельного майданчика. Завдяки використанню додаткових облицювальних смуг різної конфігурації, з'являється можливість зміни зовнішнього вигляду стіни відповідно до естетичних потреб замовника. Подальша сутність корисної моделі пояснюється спільно з ілюстративним матеріалом, на якому зображено наступне: Фіг.1 - загальний вид запропонованого будівельно-монтажного профілю, вигляд в плані; Фіг.2 - перетин гнутого запропонованого будівельно-монтажного профілю з тонколистового матеріалу; Фіг.3 - перетин суцільного одинарного будівельно-монтажного профілю; Фіг.4 - перетин суцільного подвійного будівельно-монтажного профілю; Фіг.5 - фрагмент кладки стіни з використанням запропонованого будівельно-монтажного профілю; Фіг.6 - перетин будівельно-монтажного елементу з облицювальною плоскою тонкою смугою; Фіг.7 перетин будівельно-монтажного елементу з облицювальною плоскою товстою смугою; Фіг.8 перетин будівельно-монтажного елементу з облицювальною товстою опуклою смугою; Фіг.9 зовнішній вигляд стіни з облицювальною плоскою тонкою смугою; Фіг.10 - зовнішній вигляд стіни з облицювальною плоскою товстою смугою; Фіг.11 зовнішній вигляд стіни з облицювальною опуклою товстою смугою. 28991 8 Запропонований будівельно-монтажний профіль 1 виконаний у вигляді одинарної або подвійної двотаврової балки з симетричними полицями, що виконують функцію заставних пластин 2. З одного боку будівельно-монтажний профіль 1 додатково оснащений виступами 3 для кріплення їх до вертикальних стійок 4 або до основної стіни (у разі зведення облицювального шару основної стіни). У стійці 5 двотаврової балки виконані технологічні отвори 6 будь-якої форми і розмірів для проходу до суміжної цегли 7 зв'язуючого будівельного розчину 8. Запропонований будівельно-монтажний профіль 1 може бути виконаний мірної або нескінченної довжини. У останньому випадку, для зручності його транспортування, він може бути згорнутий в бухту. Цей варіант зручний, якщо будівельно-монтажний профіль 1 виготовлений з пружного матеріалу, наприклад, пластмаси, який мимоволі вирівнюється при його розмотуванні з бухти. Запропонований будівельно-монтажний профіль 1 може бути виготовлений, як гнутим (порожнистим, контурним) з тонколистового матеріалу, так і суцільним. Запропонований будівельно-монтажний профіль 1 може бути виготовлений у вигляді як одинарної двотаврової балки, так і подвійної або потрійної, залежно від товщини стіни, що зводиться (кількості рядів цеглин по товщині стіни). Реально ширина полиць, що виконують функцію заставних пластин 2, коливається в межах 10-20 мм, а висота стійки 3 - на 15 - 20мм вуже цеглини або блоку. Запропонований будівельно-монтажний профіль 1 може бути виготовлений з будь-яких металевих або пластмасових матеріалів будьякого кольору або забарвлений в будь-який колір за бажанням замовника. Для локальної зміни кольору зовнішніх (із зовнішньої сторони стіни) заставних пластин 2 (полиця двотавра) можуть бути використані або облицювальні плоскі тонкі смуги 9, наприклад, липка стрічка, для зміни кольору зовнішньої поверхні заставних пластин 2, або товста смуга 10 для імітації заповнення зазорів між цеглинами 7 або блоками «урівень», або товста опукла смуга 11 для імітації опуклості розчину між цеглинами 7 або блоками, які прикріпляються до заставних пластин 2 будь-яким відомим способом, наприклад, за допомогою клямок (з причини загальновідомості, не показані), які служать для задоволення особистих естетичних потреб замовника. Після укладання першого ряду будівельних або облицювальних цеглин 7 або блоків на них укладають будівельно-монтажний профіль 1. При цьому полиці, які обернені вниз, заводять в пази цеглин 7, що забезпечує їх повне вирівнювання в одну лінію. Потім, простір між полицями зверху заповнюють зв'язуючим розчином 8, який, завдяки наявності отворів 6 в стійці 5, проникає до нижніх цеглин 7. Після цього проводять укладання подальшого ряду будівельних або облицювальних 9 цеглин 7 або блоків із заходом полиць, обернених вгору, в пази цих цеглин 7. Далі цикл кладення повторюється аналогічно до повного зведення стіни. Оскільки будівельно-монтажний профіль 1 монолітний (має єдину цілісну конструкцію), то зазори між суміжними цеглинами 7 або блоками по горизонтальних рядках завжди будуть однаковими, що дозволяє добитися високої строгості повторюваності, а в поєднанні з використанням різноколірних заставих пластин, досягається високий рівень естетики. Причому, ці якості забезпечуються без використання високооплачуваної праці висококваліфікованих робочих-будівельників. Істотна відмінність об'єкту корисної моделі, що заявляється, від раніше відомих, полягає в тому, що заставні будівельно-монтажні елементи виконані у вигляді цілісного профілю мірної або нескінченної довжини двотаврового перетину з полицями що виконують функцію заставних пластин і з отворами в стійці для проходу зв'язуючого розчину, а також в тому, що колір і опуклість-угнутість зовнішніх заставних пластин може бути локально змінений за рахунок їх оснащення додатковими облицювальними смугами різної товщини, конфігурації і кольору. Вказані відмінності, у сукупності, дозволяють здійснювати кладку стіни з гарантованою витримкою зазорів між кожною цеглиною або блоком, добиваючись високої якості кладки і високого рівня естетики, а також гранично понизити трудомісткість зведення стіни і гранично спростити технологію виготовлення заставного профілю, і, крім того, за допомогою додаткових смуг істотно міняти зовнішній вигляд стіни. Жодне з відомих технічних рішень не забезпечує отримання перерахованих вище властивостей, оскільки містять цілий комплект або набір різних елементів, що вимагає додаткових витрат часу на їх використання при будівництві і наявність ряду устаткування для їх виготовлення. До технічних переваг запропонованого технічного рішення, в порівнянні з прототипом, можна віднести наступне: спрощення технології і зниження трудомісткості зведення будівельних конструкцій за рахунок використання всього лише одного будівельно-монтажного профілю мірної довжини; - висока несуча здатність будівельної споруди за рахунок того, що виключається викривлення кладки, оскільки будівельно-монтажний профіль автоматично проводять не тільки витримку зазорів, але і вирівнювання у рядах цеглин або блоків; - точна витримка зазорів між суміжними цеглинами або блоками, як по горизонтальних, так і по вертикальних рядах кладки за рахунок використання заставних пластин плоскої, але просторової конструкції; спрощення конструкції і технології виготовлення заставних елементів за рахунок того, що вони виконані у вигляді одного будівельно-монтажного профілю; 28991 10 - зведення до мінімуму номенклатури заставних елементів з тієї ж причини; - багатоваріантність зовнішнього вигляду будівельної споруди за рахунок використання різноколірних застав пластин і додаткових облицювальних смуг; - відсутність обмежень за матеріалами, використовуваними для виготовлення будівельномонтажного профілю: металевий, пластмасовий чи з інших матеріалів, оскільки він не несе основного навантаження, а служить лише для вирівнювання стіни. До соціальних переваг запропонованої корисної моделі, в порівнянні з використанням прототипу, можна віднести високі естетичні показники будівельної споруди за рахунок того, що між будівельними або облицювальними цеглинами або блоками утворюються абсолютно однакові зазори будь-якого бажаного кольору та опуклості, що дозволяє враховувати будь-які запити замовлення.. Економічний ефект від впровадження корисної моделі, в порівнянні з впровадженням прототипу, одержують за рахунок зниження вартості будівельно-монтажних робіт унаслідок використання робочих будівельних спеціальностей невисокої кваліфікації. Після опису вищезазначеного будівельномонтажного профілю для кладення стіни, фахівцям в даній області повинно бути, наявно, що все вищеописане є лише ілюстративним прикладом, а не обмежувальним, будучи представленим даним варіантом виконання. Численні можливі модифікації і інші варіанти виконання запропонованого будівельномонтажного профілю, можуть мінятися в різному співвідношенні і, зрозуміло, знаходяться в межах об'єму одного із звичайних і природних підходів в даній області знань і розглядаються такими, що знаходяться в межах об'єму запропонованого технічного рішення, тобто автоматично потрапляють під дію даного патенту. Ключовим моментом запропонованого технічного рішення є виготовлення запропонованого будівельно-монтажного профілю мірної довжини з отворами в стійці для проходу зв'язуючого розчину і використання полиць двотавра у якості заставної пластини або смуги, які дозволяють придбати йому перераховані та інші переваги. Виготовлення, зміна і використання лише окремих елементів профілю іншими, природно, позичає спектру переваг, перерахованих вище, і не може вважатися новими технічними рішеннями в даній області знань, оскільки інше подібне описаному виконання будівельно-монтажного профілю вже не вимагає якого-небудь творчого мислення від конструкторів і інженерів, а тому і не може вважатися результатами їх творчої діяльності або новими об'єктами інтелектуальної власності, належними захисту охоронними документами. 11 28991 12 13 28991 14
