Гідролазерна бальнеофізіотерапевтична система

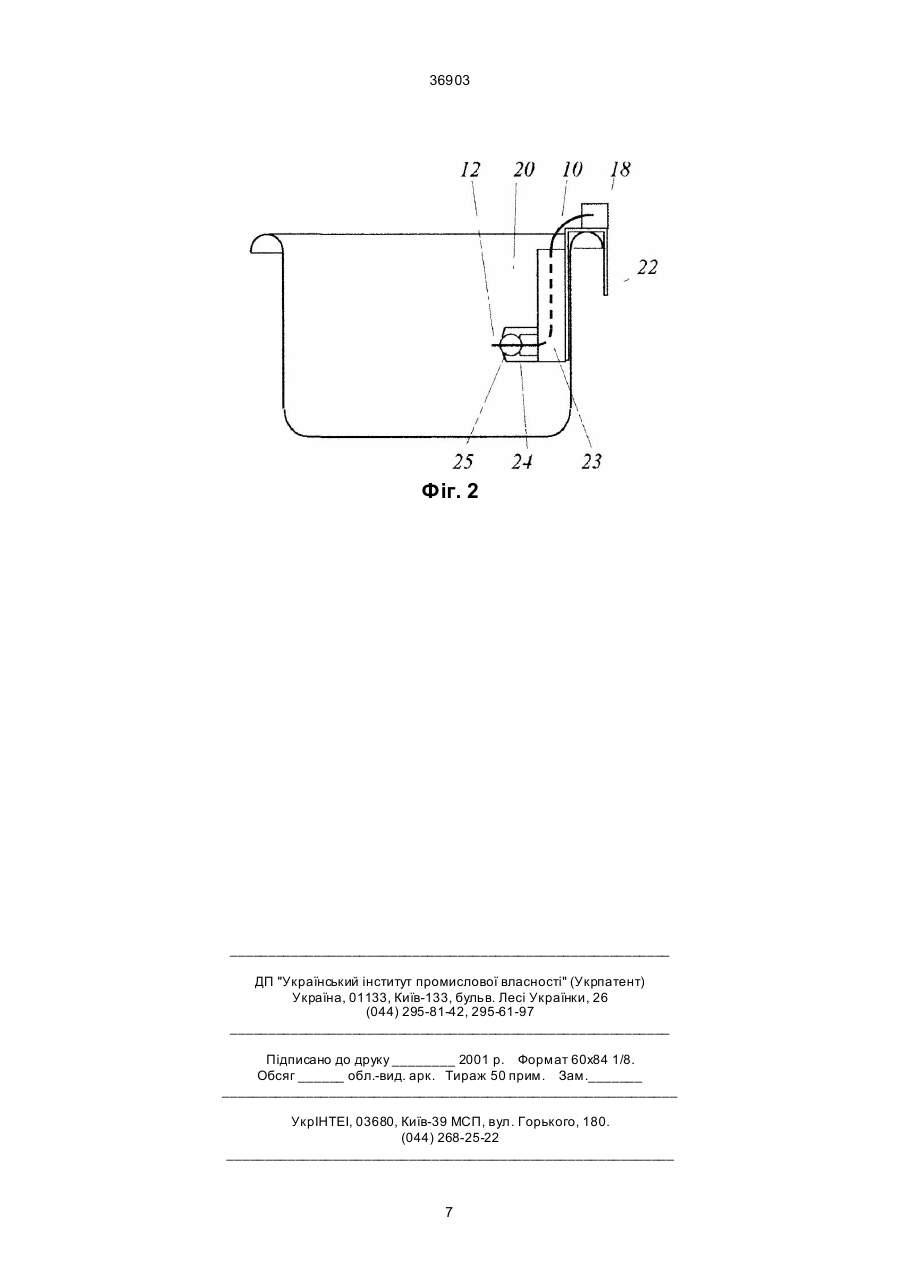

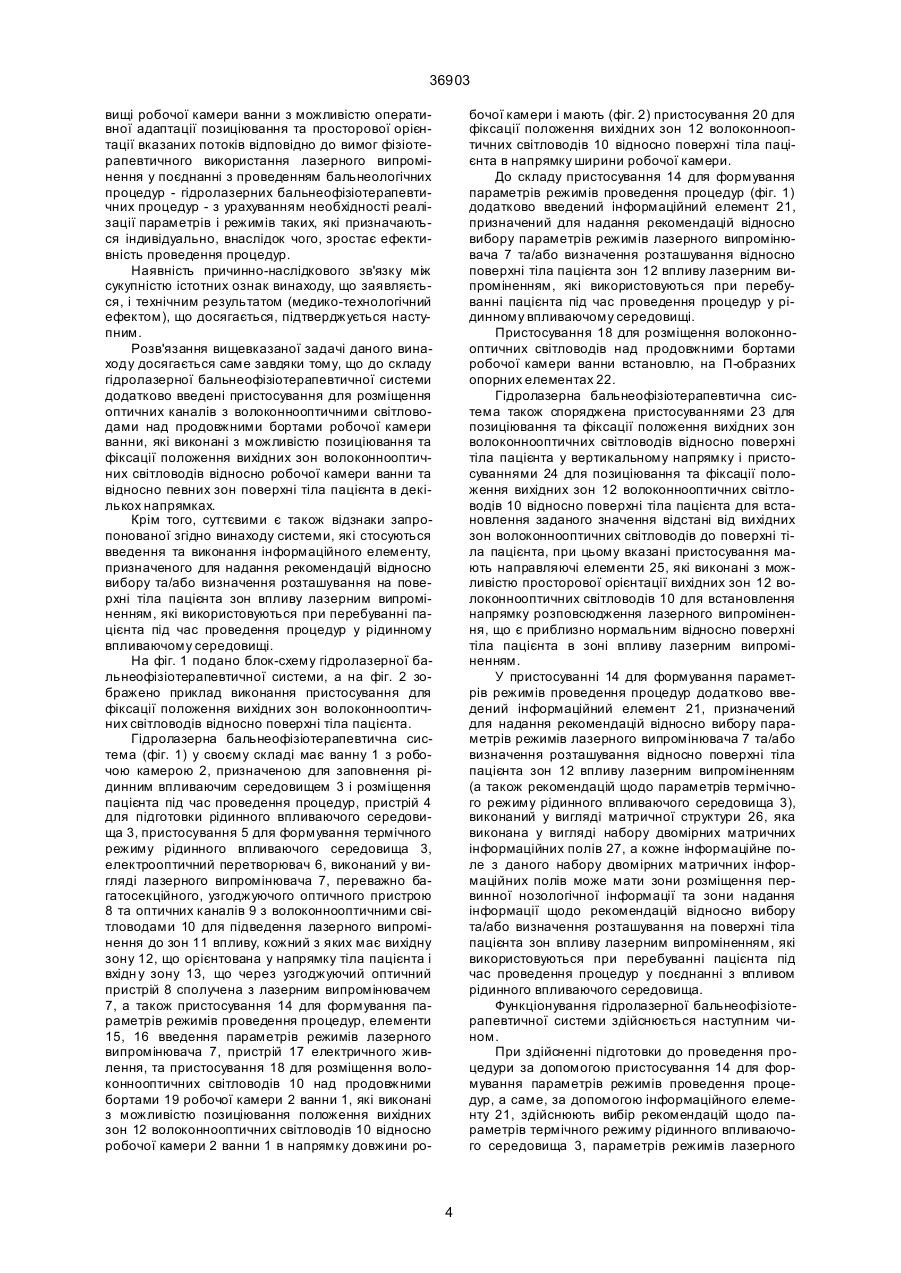

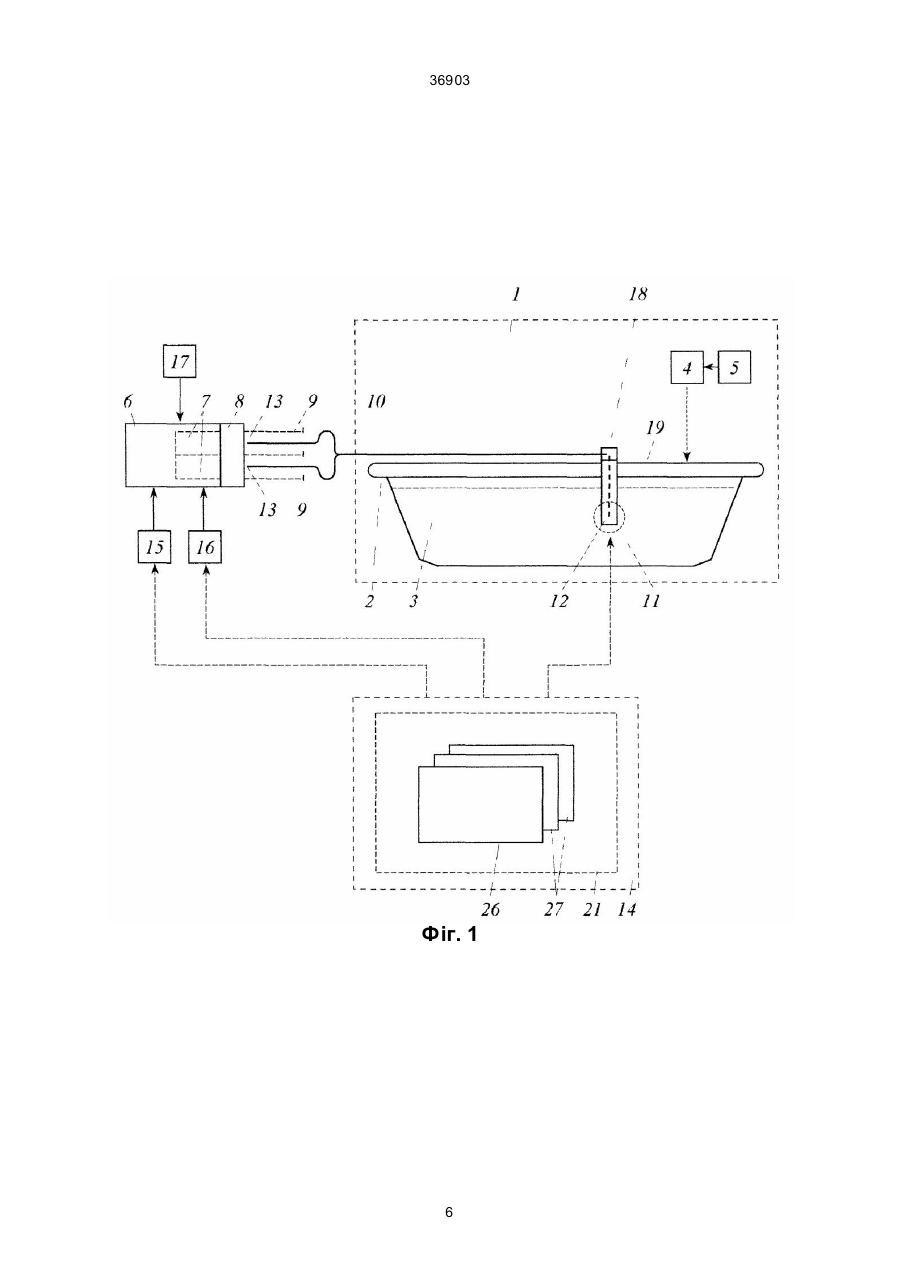

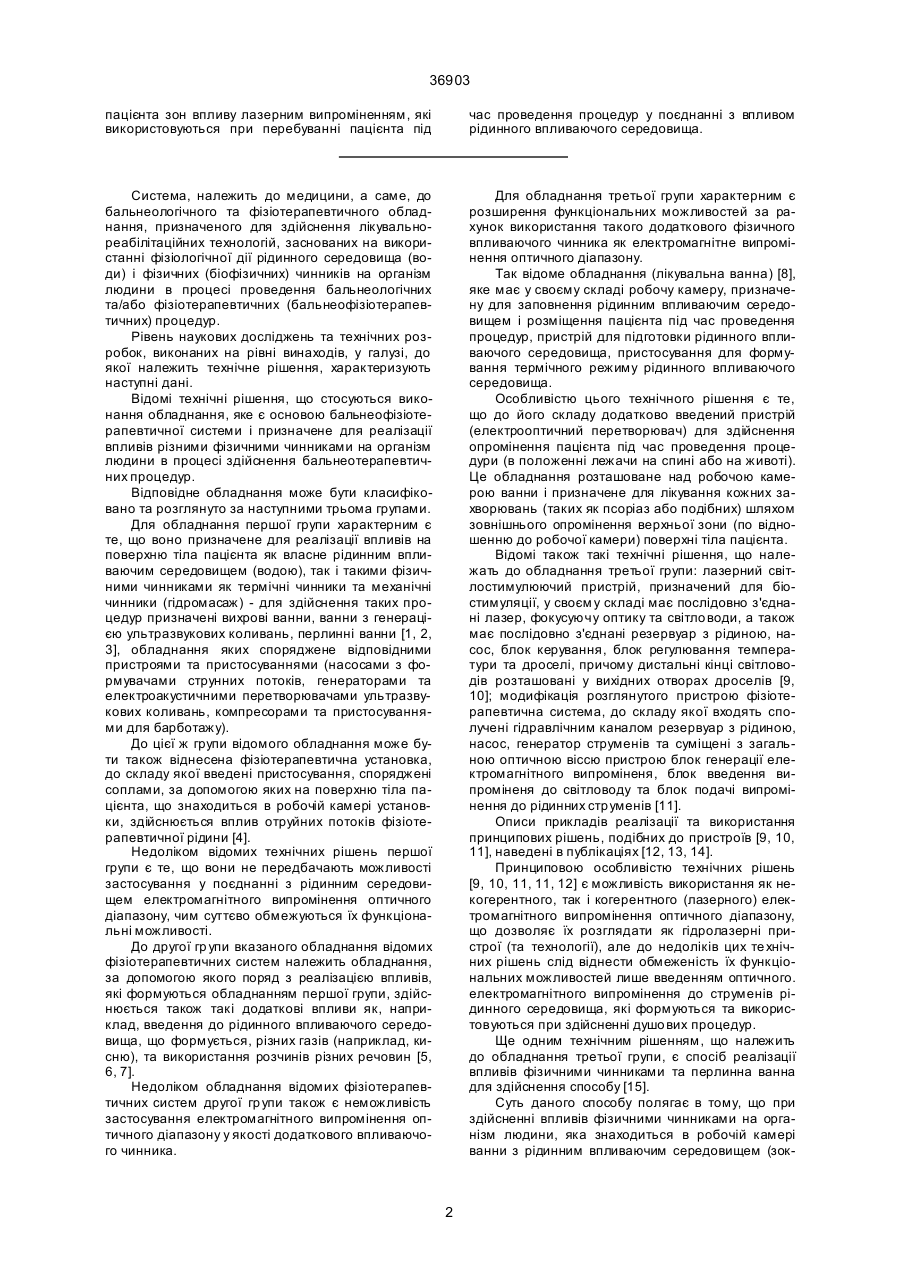

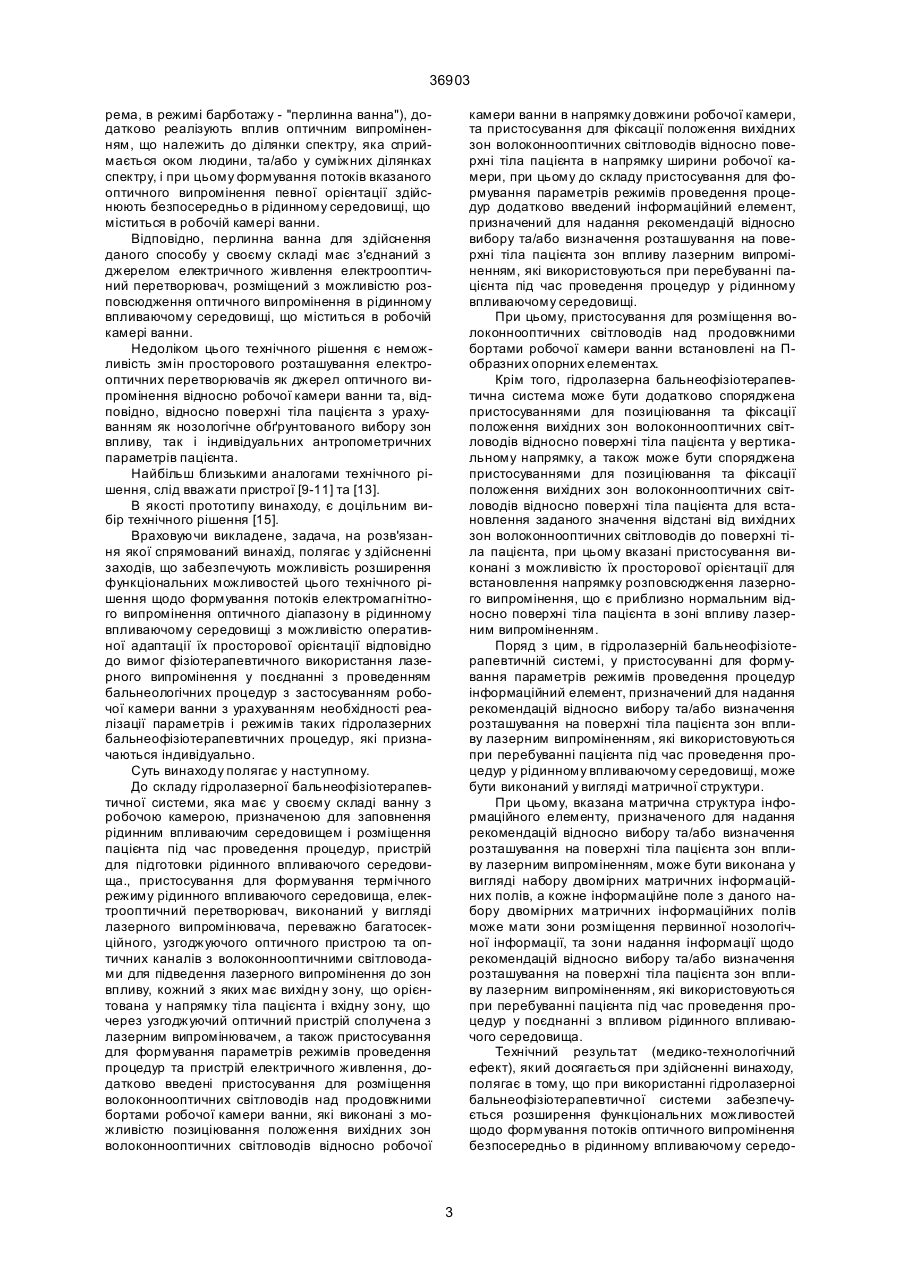

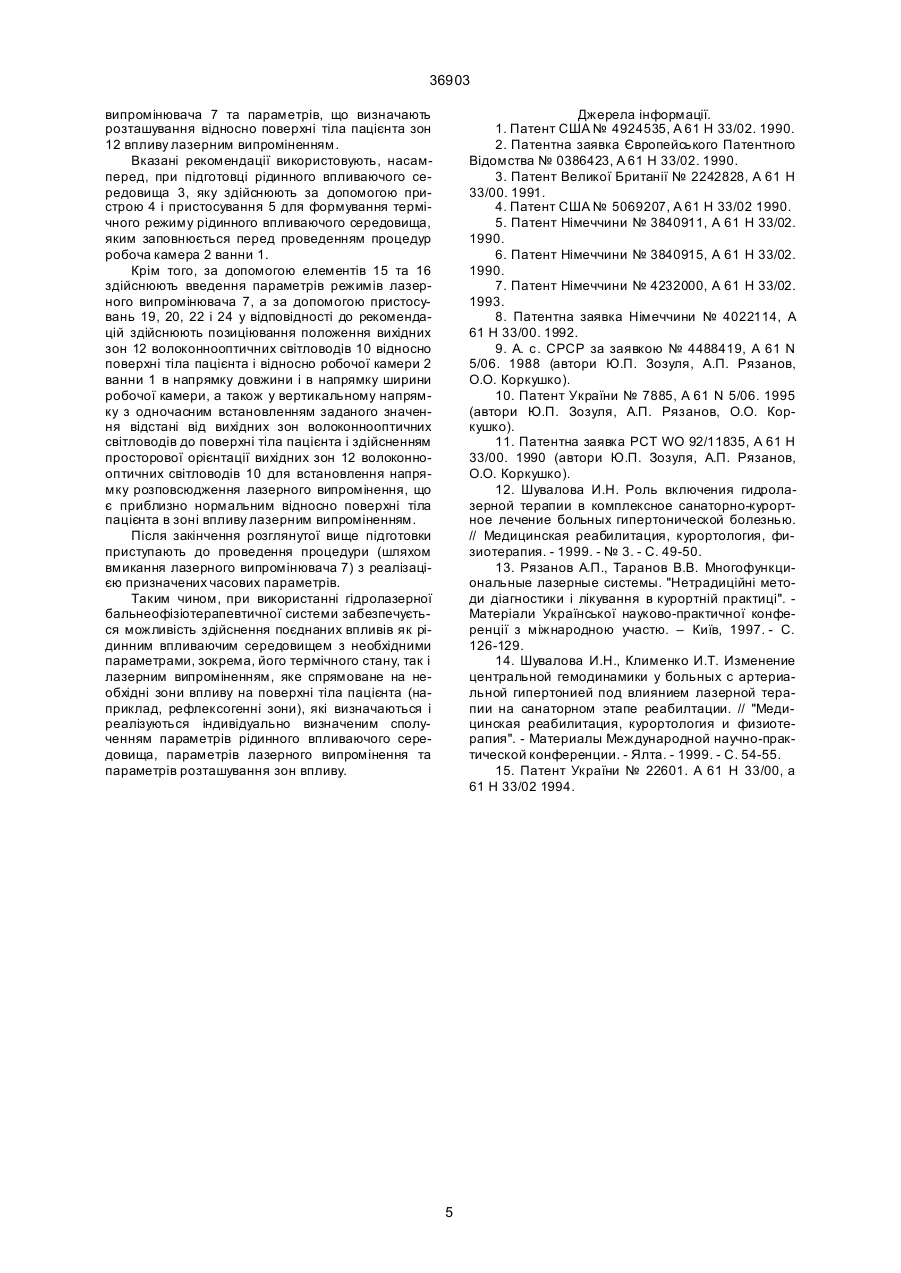

1. Гідролазерна бальнеофізіотерапевтична система, що має у своєму складі ванну з робочою камерою, призначеною для заповнення рідинним впливаючим середовищем і розміщення пацієнта під час проведення процедур, пристрій для підготовки рідинного впливаючого середовища, пристосування для формування термічного режиму рідинного впливаючого середовища, електрооптичний перетворювач, виконаний у вигляді лазерного випромінювача, переважно багатосекційного, узгоджуючого оптичного пристрою та оптичних каналів з волоконнооптичними світловодами для підведення лазерного випромінення до зон впливу, кожний з яких має вихідну зону, що орієнтована у напрямку тіла пацієнта і вхідну зону, що через узгоджуючий оптичний пристрій сполучена з лазерним випромінювачем, а також пристосування для формування параметрів режимів проведення процедур та пристрій електричного живлення, яка відрізняє ться тим, що до її складу додатково введені пристосування для розміщення волоконнооптичних світловодів над поздовжніми бортами робочої камери ванни, які виконані з можливістю позиціювання положення вихідних зон волоконнооптичних сві тловодів відносно робочої камери ванни в напрямку довжини робочої камери, та пристосування для фіксації положення вихідних зон волоконнооптичних світловодів відносно поверхні тіла пацієнта в напрямку ширини робочої камери, при цьому до складу пристосування для формування параметрів режимів проведення процедур додатково введений інформаційний елемент, призначений для надання рекомендацій відносно вибору параметрів режимів лазерного, випромінювача та/або визначення розташування відносно поверхні тіла пацієнта зон впливу лазерним випроміненням, які використовуються при перебуванні пацієнта під час проведення процедур у рідинному впливаючому середовищі. 2. Гідролазерна бальнеофізіотерапевтична система за п. 1, яка відрізняється тим, що пристосування для розміщення волоконнооптичних світло A (54) ГІДРОЛАЗЕРНА БАЛЬНЕОФІЗІОТЕРАП ЕВТИЧНА СИСТЕМА 36903 пацієнта зон впливу лазерним випроміненням, які використовуються при перебуванні пацієнта під час проведення процедур у поєднанні з впливом рідинного впливаючого середовища. Система, належить до медицини, а саме, до бальнеологічного та фізіотерапевтичного обладнання, призначеного для здійснення лікувальнореабілітаційних технологій, заснованих на використанні фізіологічної дії рідинного середовища (води) і фізичних (біофізичних) чинників на організм людини в процесі проведення бальнеологічних та/або фізіотерапевтичних (бальнеофізіотерапевтичних) процедур. Рівень наукових досліджень та технічних розробок, виконаних на рівні винаходів, у галузі, до якої належить технічне рішення, характеризують наступні дані. Відомі технічні рішення, що стосуються виконання обладнання, яке є основою бальнеофізіотерапевтичної системи і призначене для реалізації впливів різними фізичними чинниками на організм людини в процесі здійснення бальнеотерапевтичних процедур. Відповідне обладнання може бути класифіковано та розглянуто за наступними трьома групами. Для обладнання першої групи характерним є те, що воно призначене для реалізації впливів на поверхню тіла пацієнта як власне рідинним впливаючим середовищем (водою), так і такими фізичними чинниками як термічні чинники та механічні чинники (гідромасаж) - для здійснення таких процедур призначені вихрові ванни, ванни з генерацією ультразвукових коливань, перлинні ванни [1, 2, 3], обладнання яких споряджене відповідними пристроями та пристосуваннями (насосами з формувачами струнних потоків, генераторами та електроакустичними перетворювачами ультразвукових коливань, компресорами та пристосуваннями для барботажу). До цієї ж групи відомого обладнання може бути також віднесена фізіотерапевтична установка, до складу якої введені пристосування, споряджені соплами, за допомогою яких на поверхню тіла пацієнта, що знаходиться в робочій камері установки, здійснюється вплив отруйних потоків фізіотерапевтичної рідини [4]. Недоліком відомих технічних рішень першої групи є те, що вони не передбачають можливості застосування у поєднанні з рідинним середовищем електромагнітного випромінення оптичного діапазону, чим суттєво обмежуються їх функціональні можливості. До другої гр упи вказаного обладнання відомих фізіотерапевтичних систем належить обладнання, за допомогою якого поряд з реалізацією впливів, які формуються обладнанням першої групи, здійснюється також такі додаткові впливи як, наприклад, введення до рідинного впливаючого середовища, що формується, різних газів (наприклад, кисню), та використання розчинів різних речовин [5, 6, 7]. Недоліком обладнання відомих фізіотерапевтичних систем другої гр упи також є неможливість застосування електромагнітного випромінення оптичного діапазону у якості додаткового впливаючого чинника. Для обладнання третьої групи характерним є розширення функціональних можливостей за рахунок використання такого додаткового фізичного впливаючого чинника як електромагнітне випромінення оптичного діапазону. Так відоме обладнання (лікувальна ванна) [8], яке має у своєму складі робочу камеру, призначену для заповнення рідинним впливаючим середовищем і розміщення пацієнта під час проведення процедур, пристрій для підготовки рідинного впливаючого середовища, пристосування для формування термічного режиму рідинного впливаючого середовища. Особливістю цього технічного рішення є те, що до його складу додатково введений пристрій (електрооптичний перетворювач) для здійснення опромінення пацієнта під час проведення процедури (в положенні лежачи на спині або на животі). Це обладнання розташоване над робочою камерою ванни і призначене для лікування кожних захворювань (таких як псоріаз або подібних) шляхом зовнішнього опромінення верхньої зони (по відношенню до робочої камери) поверхні тіла пацієнта. Відомі також такі технічні рішення, що належать до обладнання третьої групи: лазерний світлостимулюючий пристрій, призначений для біостимуляції, у своєм у складі має послідовно з'єднані лазер, фокусуючу оптику та світло води, а також має послідовно з'єднані резервуар з рідиною, насос, блок керування, блок регулювання температури та дроселі, причому дистальні кінці світловодів розташовані у вихідних отворах дроселів [9, 10]; модифікація розглянутого пристрою фізіотерапевтична система, до складу якої входять сполучені гідравлічним каналом резервуар з рідиною, насос, генератор струменів та суміщені з загальною оптичною віссю пристрою блок генерації електромагнітного випроміненя, блок введення випроміненя до світловоду та блок подачі випромінення до рідинних струменів [11]. Описи прикладів реалізації та використання принципових рішень, подібних до пристроїв [9, 10, 11], наведені в публікаціях [12, 13, 14]. Принциповою особливістю технічних рішень [9, 10, 11, 11, 12] є можливість використання як некогерентного, так і когерентного (лазерного) електромагнітного випромінення оптичного діапазону, що дозволяє їх розглядати як гідролазерні пристрої (та технології), але до недоліків цих те хнічних рішень слід віднести обмеженість їх функціональних можливостей лише введенням оптичного. електромагнітного випромінення до струменів рідинного середовища, які формуються та використовуються при здійсненні душо вих процедур. Ще одним технічним рішенням, що належить до обладнання третьої групи, є спосіб реалізації впливів фізичними чинниками та перлинна ванна для здійснення способу [15]. Суть даного способу полягає в тому, що при здійсненні впливів фізичними чинниками на організм людини, яка знаходиться в робочій камері ванни з рідинним впливаючим середовищем (зок 2 36903 рема, в режимі барботажу - "перлинна ванна"), додатково реалізують вплив оптичним випроміненням, що належить до ділянки спектру, яка сприймається оком людини, та/або у суміжних ділянках спектру, і при цьому формування потоків вказаного оптичного випромінення певної орієнтації здійснюють безпосередньо в рідинному середовищі, що міститься в робочій камері ванни. Відповідно, перлинна ванна для здійснення даного способу у своєму складі має з'єднаний з джерелом електричного живлення електрооптичний перетворювач, розміщений з можливістю розповсюдження оптичного випромінення в рідинному впливаючому середовищі, що міститься в робочій камері ванни. Недоліком цього технічного рішення є неможливість змін просторового розташування електрооптичних перетворювачів як джерел оптичного випромінення відносно робочої камери ванни та, відповідно, відносно поверхні тіла пацієнта з урахуванням як нозологічне обґрунтованого вибору зон впливу, так і індивідуальних антропометричних параметрів пацієнта. Найбільш близькими аналогами технічного рішення, слід вважати пристрої [9-11] та [13]. В якості прототипу винаходу, є доцільним вибір технічного рішення [15]. Враховуючи викладене, задача, на розв'язання якої спрямований винахід, полягає у здійсненні заходів, що забезпечують можливість розширення функціональних можливостей цього технічного рішення щодо формування потоків електромагнітного випромінення оптичного діапазону в рідинному впливаючому середовищі з можливістю оперативної адаптації їх просторової орієнтації відповідно до вимог фізіотерапевтичного використання лазерного випромінення у поєднанні з проведенням бальнеологічних процедур з застосуванням робочої камери ванни з урахуванням необхідності реалізації параметрів і режимів таких гідролазерних бальнеофізіотерапевтичних процедур, які призначаються індивідуально. Суть винаходу полягає у наступному. До складу гідролазерної бальнеофізіотерапевтичної системи, яка має у своєму складі ванну з робочою камерою, призначеною для заповнення рідинним впливаючим середовищем і розміщення пацієнта під час проведення процедур, пристрій для підготовки рідинного впливаючого середовища., пристосування для формування термічного режиму рідинного впливаючого середовища, електрооптичний перетворювач, виконаний у вигляді лазерного випромінювача, переважно багатосекційного, узгоджуючого оптичного пристрою та оптичних каналів з волоконнооптичними світловодами для підведення лазерного випромінення до зон впливу, кожний з яких має вихідн у зону, що орієнтована у напрямку тіла пацієнта і вхідну зону, що через узгоджуючий оптичний пристрій сполучена з лазерним випромінювачем, а також пристосування для формування параметрів режимів проведення процедур та пристрій електричного живлення, додатково введені пристосування для розміщення волоконнооптичних світловодів над продовжними бортами робочої камери ванни, які виконані з можливістю позиціювання положення вихідних зон волоконнооптичних світловодів відносно робочої камери ванни в напрямку довжини робочої камери, та пристосування для фіксації положення вихідних зон волоконнооптичних світловодів відносно поверхні тіла пацієнта в напрямку ширини робочої камери, при цьому до складу пристосування для формування параметрів режимів проведення процедур додатково введений інформаційний елемент, призначений для надання рекомендацій відносно вибору та/або визначення розташування на поверхні тіла пацієнта зон впливу лазерним випроміненням, які використовуються при перебуванні пацієнта під час проведення процедур у рідинному впливаючому середовищі. При цьому, пристосування для розміщення волоконнооптичних світловодів над продовжними бортами робочої камери ванни встановлені на Побразних опорних елементах. Крім того, гідролазерна бальнеофізіотерапевтична система може бути додатково споряджена пристосуваннями для позиціювання та фіксації положення вихідних зон волоконнооптичних світловодів відносно поверхні тіла пацієнта у вертикальному напрямку, а також може бути споряджена пристосуваннями для позиціювання та фіксації положення вихідних зон волоконнооптичних світловодів відносно поверхні тіла пацієнта для встановлення заданого значення відстані від вихідних зон волоконнооптичних світловодів до поверхні тіла пацієнта, при цьому вказані пристосування виконані з можливістю їх просторової орієнтації для встановлення напрямку розповсюдження лазерного випромінення, що є приблизно нормальним відносно поверхні тіла пацієнта в зоні впливу лазерним випроміненням. Поряд з цим, в гідролазерній бальнеофізіотерапевтичній системі, у пристосуванні для формування параметрів режимів проведення процедур інформаційний елемент, призначений для надання рекомендацій відносно вибору та/або визначення розташування на поверхні тіла пацієнта зон впливу лазерним випроміненням, які використовуються при перебуванні пацієнта під час проведення процедур у рідинному впливаючому середовищі, може бути виконаний у вигляді матричної структури. При цьому, вказана матрична структура інформаційного елементу, призначеного для надання рекомендацій відносно вибору та/або визначення розташування на поверхні тіла пацієнта зон впливу лазерним випроміненням, може бути виконана у вигляді набору двомірних матричних інформаційних полів, а кожне інформаційне поле з даного набору двомірних матричних інформаційних полів може мати зони розміщення первинної нозологічної інформації, та зони надання інформації щодо рекомендацій відносно вибору та/або визначення розташування на поверхні тіла пацієнта зон впливу лазерним випроміненням, які використовуються при перебуванні пацієнта під час проведення процедур у поєднанні з впливом рідинного впливаючого середовища. Технічний результат (медико-технологічний ефект), який досягається при здійсненні винаходу, полягає в тому, що при використанні гідролазерноі бальнеофізіотерапевтичної системи забезпечується розширення функціональних можливостей щодо формування потоків оптичного випромінення безпосередньо в рідинному впливаючому середо 3 36903 вищі робочої камери ванни з можливістю оперативної адаптації позиціювання та просторової орієнтації вказаних потоків відповідно до вимог фізіотерапевтичного використання лазерного випромінення у поєднанні з проведенням бальнеологічних процедур - гідролазерних бальнеофізіотерапевтичних процедур - з урахуванням необхідності реалізації параметрів і режимів таких, які призначаються індивідуально, внаслідок чого, зростає ефективність проведення процедур. Наявність причинно-наслідкового зв'язку між сукупністю істотних ознак винаходу, що заявляється, і технічним результатом (медико-технологічний ефектом), що досягається, підтверджується наступним. Розв'язання вищевказаної задачі даного винаходу досягається саме завдяки тому, що до складу гідролазерної бальнеофізіотерапевтичної системи додатково введені пристосування для розміщення оптичних каналів з волоконнооптичними світловодами над продовжними бортами робочої камери ванни, які виконані з можливістю позиціювання та фіксації положення вихідних зон волоконнооптичних світловодів відносно робочої камери ванни та відносно певних зон поверхні тіла пацієнта в декількох напрямках. Крім того, суттєвими є також відзнаки запропонованої згідно винаходу системи, які стосуються введення та виконання інформаційного елементу, призначеного для надання рекомендацій відносно вибору та/або визначення розташування на поверхні тіла пацієнта зон впливу лазерним випроміненням, які використовуються при перебуванні пацієнта під час проведення процедур у рідинному впливаючому середовищі. На фіг. 1 подано блок-схему гідролазерної бальнеофізіотерапевтичної системи, а на фіг. 2 зображено приклад виконання пристосування для фіксації положення вихідних зон волоконнооптичних світловодів відносно поверхні тіла пацієнта. Гідролазерна бальнеофізіотерапевтична система (фіг. 1) у своєму складі має ванну 1 з робочою камерою 2, призначеною для заповнення рідинним впливаючим середовищем 3 і розміщення пацієнта під час проведення процедур, пристрій 4 для підготовки рідинного впливаючого середовища 3, пристосування 5 для формування термічного режиму рідинного впливаючого середовища 3, електрооптичний перетворювач 6, виконаний у вигляді лазерного випромінювача 7, переважно багатосекційного, узгоджуючого оптичного пристрою 8 та оптичних каналів 9 з волоконнооптичними світловодами 10 для підведення лазерного випромінення до зон 11 впливу, кожний з яких має вихідну зону 12, що орієнтована у напрямку тіла пацієнта і вхідн у зону 13, що через узгоджуючий оптичний пристрій 8 сполучена з лазерним випромінювачем 7, а також пристосування 14 для формування параметрів режимів проведення процедур, елементи 15, 16 введення параметрів режимів лазерного випромінювача 7, пристрій 17 електричного живлення, та пристосування 18 для розміщення волоконнооптичних світловодів 10 над продовжними бортами 19 робочої камери 2 ванни 1, які виконані з можливістю позиціювання положення вихідних зон 12 волоконнооптичних світловодів 10 відносно робочої камери 2 ванни 1 в напрямку довжини ро бочої камери і мають (фіг. 2) пристосування 20 для фіксації положення вихідних зон 12 волоконнооптичних світловодів 10 відносно поверхні тіла пацієнта в напрямку ширини робочої камери. До складу пристосування 14 для формування параметрів режимів проведення процедур (фіг. 1) додатково введений інформаційний елемент 21, призначений для надання рекомендацій відносно вибору параметрів режимів лазерного випромінювача 7 та/або визначення розташування відносно поверхні тіла пацієнта зон 12 впливу лазерним випроміненням, які використовуються при перебуванні пацієнта під час проведення процедур у рідинному впливаючому середовищі. Пристосування 18 для розміщення волоконнооптичних світловодів над продовжними бортами робочої камери ванни встановлю, на П-образних опорних елементах 22. Гідролазерна бальнеофізіотерапевтична система також споряджена пристосуваннями 23 для позиціювання та фіксації положення вихідних зон волоконнооптичних світловодів відносно поверхні тіла пацієнта у вертикальному напрямку і пристосуваннями 24 для позиціювання та фіксації положення вихідних зон 12 волоконнооптичних світловодів 10 відносно поверхні тіла пацієнта для встановлення заданого значення відстані від вихідних зон волоконнооптичних світловодів до поверхні тіла пацієнта, при цьому вказані пристосування мають направляючі елементи 25, які виконані з можливістю просторової орієнтації вихідних зон 12 волоконнооптичних світловодів 10 для встановлення напрямку розповсюдження лазерного випромінення, що є приблизно нормальним відносно поверхні тіла пацієнта в зоні впливу лазерним випроміненням. У пристосуванні 14 для формування параметрів режимів проведення процедур додатково введений інформаційний елемент 21, призначений для надання рекомендацій відносно вибору параметрів режимів лазерного випромінювача 7 та/або визначення розташування відносно поверхні тіла пацієнта зон 12 впливу лазерним випроміненням (а також рекомендацій щодо параметрів термічного режиму рідинного впливаючого середовища 3), виконаний у вигляді матричної структури 26, яка виконана у вигляді набору двомірних матричних інформаційних полів 27, а кожне інформаційне поле з даного набору двомірних матричних інформаційних полів може мати зони розміщення первинної нозологічної інформації та зони надання інформації щодо рекомендацій відносно вибору та/або визначення розташування на поверхні тіла пацієнта зон впливу лазерним випроміненням, які використовуються при перебуванні пацієнта під час проведення процедур у поєднанні з впливом рідинного впливаючого середовища. Функціонування гідролазерної бальнеофізіотерапевтичної системи здійснюється наступним чином. При здійсненні підготовки до проведення процедури за допомогою пристосування 14 для формування параметрів режимів проведення процедур, а саме, за допомогою інформаційного елементу 21, здійснюють вибір рекомендацій щодо параметрів термічного режиму рідинного впливаючого середовища 3, параметрів режимів лазерного 4 36903 випромінювача 7 та параметрів, що визначають розташування відносно поверхні тіла пацієнта зон 12 впливу лазерним випроміненням. Вказані рекомендації використовують, насамперед, при підготовці рідинного впливаючого середовища 3, яку здійснюють за допомогою пристрою 4 і пристосування 5 для формування термічного режиму рідинного впливаючого середовища, яким заповнюється перед проведенням процедур робоча камера 2 ванни 1. Крім того, за допомогою елементів 15 та 16 здійснюють введення параметрів режимів лазерного випромінювача 7, а за допомогою пристосувань 19, 20, 22 і 24 у відповідності до рекомендацій здійснюють позиціювання положення вихідних зон 12 волоконнооптичних світловодів 10 відносно поверхні тіла пацієнта і відносно робочої камери 2 ванни 1 в напрямку довжини і в напрямку ширини робочої камери, а також у вертикальному напрямку з одночасним встановленням заданого значення відстані від вихідних зон волоконнооптичних світловодів до поверхні тіла пацієнта і здійсненням просторової орієнтації вихідних зон 12 волоконнооптичних світловодів 10 для встановлення напрямку розповсюдження лазерного випромінення, що є приблизно нормальним відносно поверхні тіла пацієнта в зоні впливу лазерним випроміненням. Після закінчення розглянутої вище підготовки приступають до проведення процедури (шляхом вмикання лазерного випромінювача 7) з реалізацією призначених часових параметрів. Таким чином, при використанні гідролазерної бальнеофізіотерапевтичної системи забезпечується можливість здійснення поєднаних впливів як рідинним впливаючим середовищем з необхідними параметрами, зокрема, його термічного стану, так і лазерним випроміненням, яке спрямоване на необхідні зони впливу на поверхні тіла пацієнта (наприклад, рефлексогенні зони), які визначаються і реалізуються індивідуально визначеним сполученням параметрів рідинного впливаючого середовища, параметрів лазерного випромінення та параметрів розташування зон впливу. Джерела інформації. 1. Патент США № 4924535, А 61 Н 33/02. 1990. 2. Патентна заявка Європейського Патентного Відомства № 0386423, А 61 Н 33/02. 1990. 3. Патент Великої Британії № 2242828, А 61 Н 33/00. 1991. 4. Патент США № 5069207, А 61 Н 33/02 1990. 5. Патент Німеччини № 3840911, А 61 Н 33/02. 1990. 6. Патент Німеччини № 3840915, А 61 Н 33/02. 1990. 7. Патент Німеччини № 4232000, А 61 Н 33/02. 1993. 8. Патентна заявка Німеччини № 4022114, А 61 Н 33/00. 1992. 9. А. с. СРСР за заявкою № 4488419, А 61 N 5/06. 1988 (автори Ю.П. Зозуля, А.П. Рязанов, О.О. Коркушко). 10. Патент України № 7885, А 61 N 5/06. 1995 (автори Ю.П. Зозуля, А.П. Рязанов, О.О. Коркушко). 11. Патентна заявка РСТ WO 92/11835, А 61 Н 33/00. 1990 (автори Ю.П. Зозуля, А.П. Рязанов, О.О. Коркушко). 12. Шувалова И.Н. Роль включения гидролазерной терапии в комплексное санаторно-курортное лечение больных гипертонической болезнью. // Медицинская реабилитация, курортология, физиотерапия. - 1999. - № 3. - С. 49-50. 13. Рязанов А.П., Таранов В.В. Многофункциональные лазерные системы. "Нетрадиційні методи діагностики і лікування в курортній практиці". Матеріали Української науково-практичної конференції з міжнародною участю. – Київ, 1997. - С. 126-129. 14. Шувалова И.Н., Клименко И.Т. Изменение центральной гемодинамики у больных с артериальной гипертонией под влиянием лазерной терапии на санаторном этапе реабилтации. // "Медицинская реабилитация, курортология и физиотерапия". - Материалы Международной научно-практической конференции. - Ялта. - 1999. - С. 54-55. 15. Патент України № 22601. А 61 Н 33/00, а 61 Н 33/02 1994. 5 36903 Фіг. 1 6 36903 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 7
