Масажер “хобот слона піо”

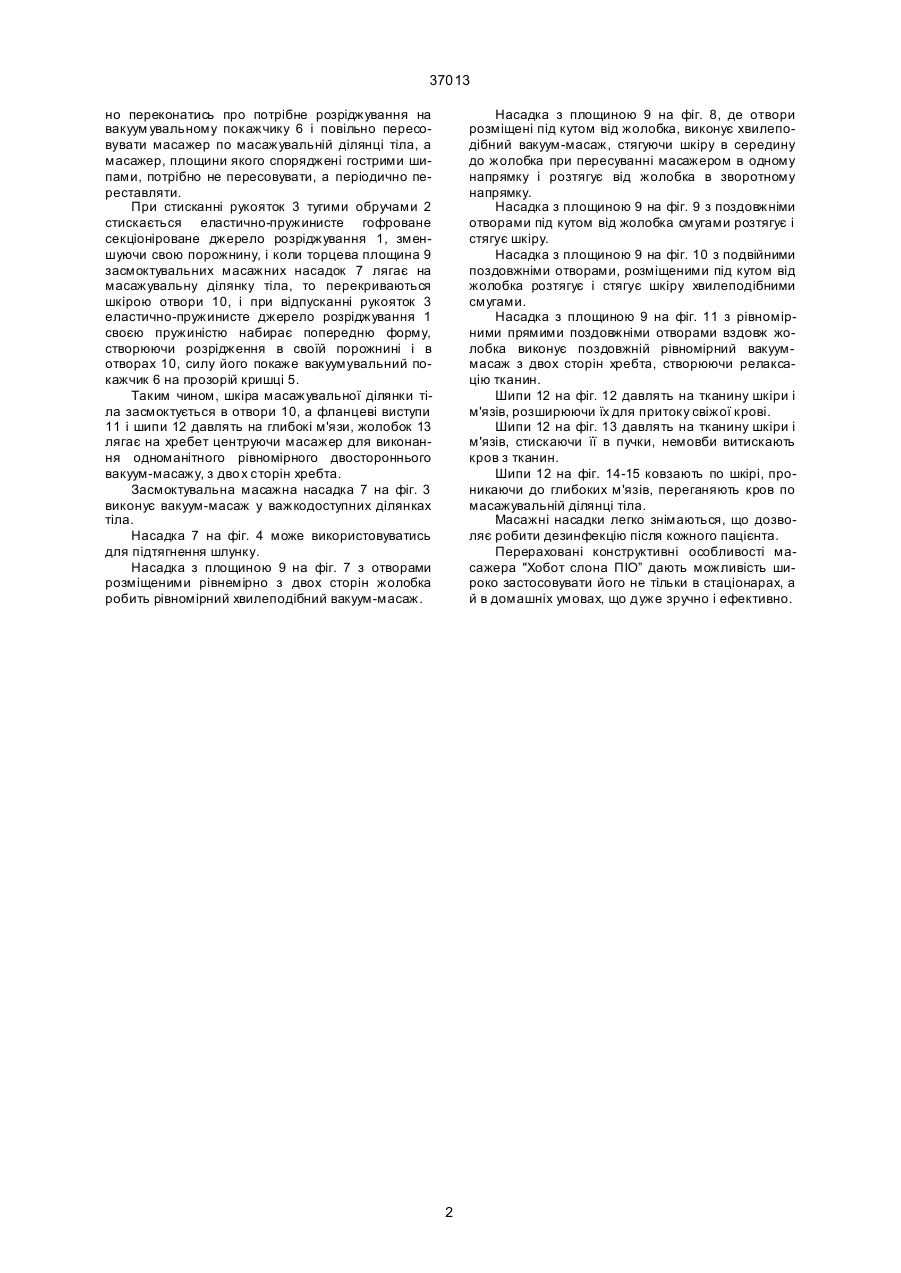

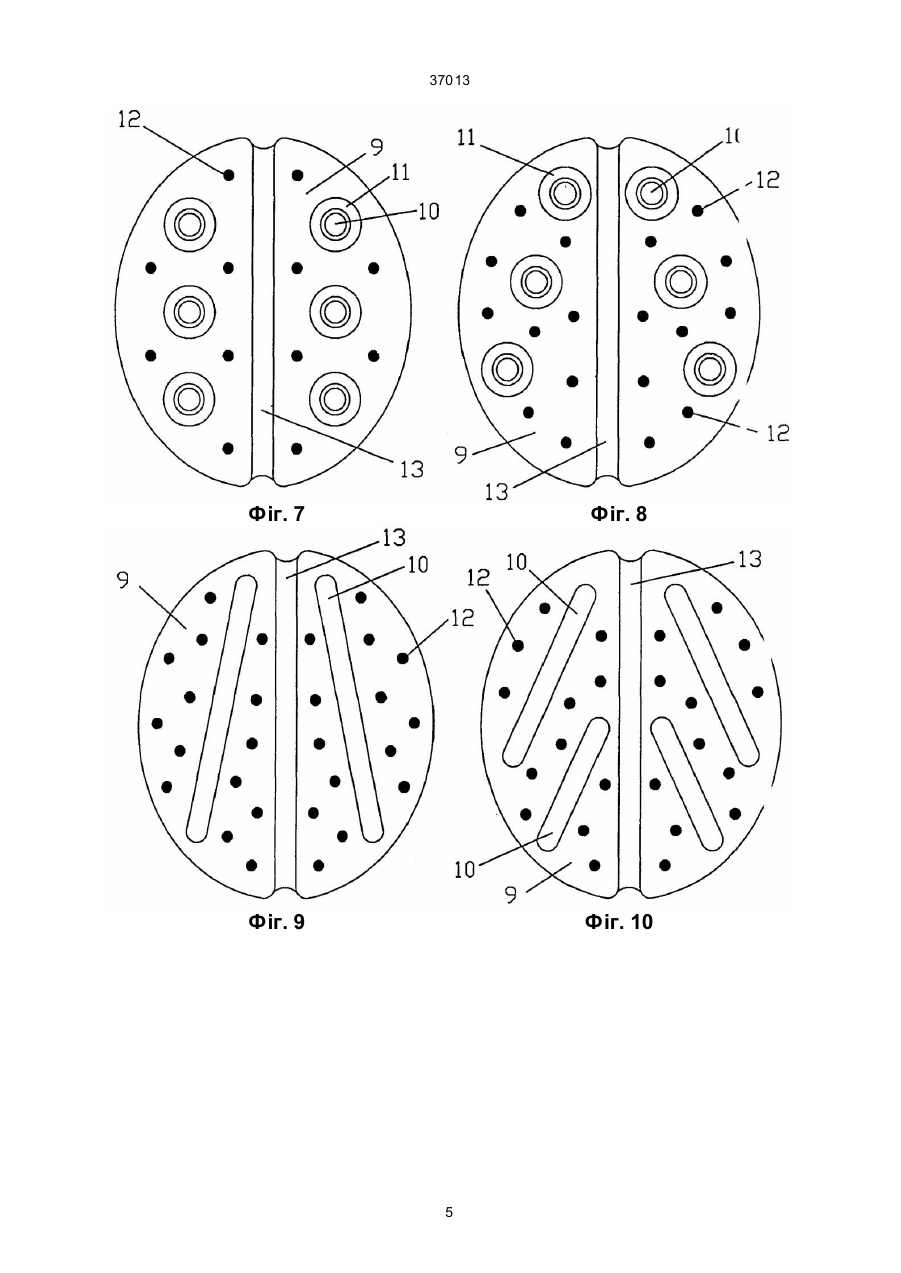

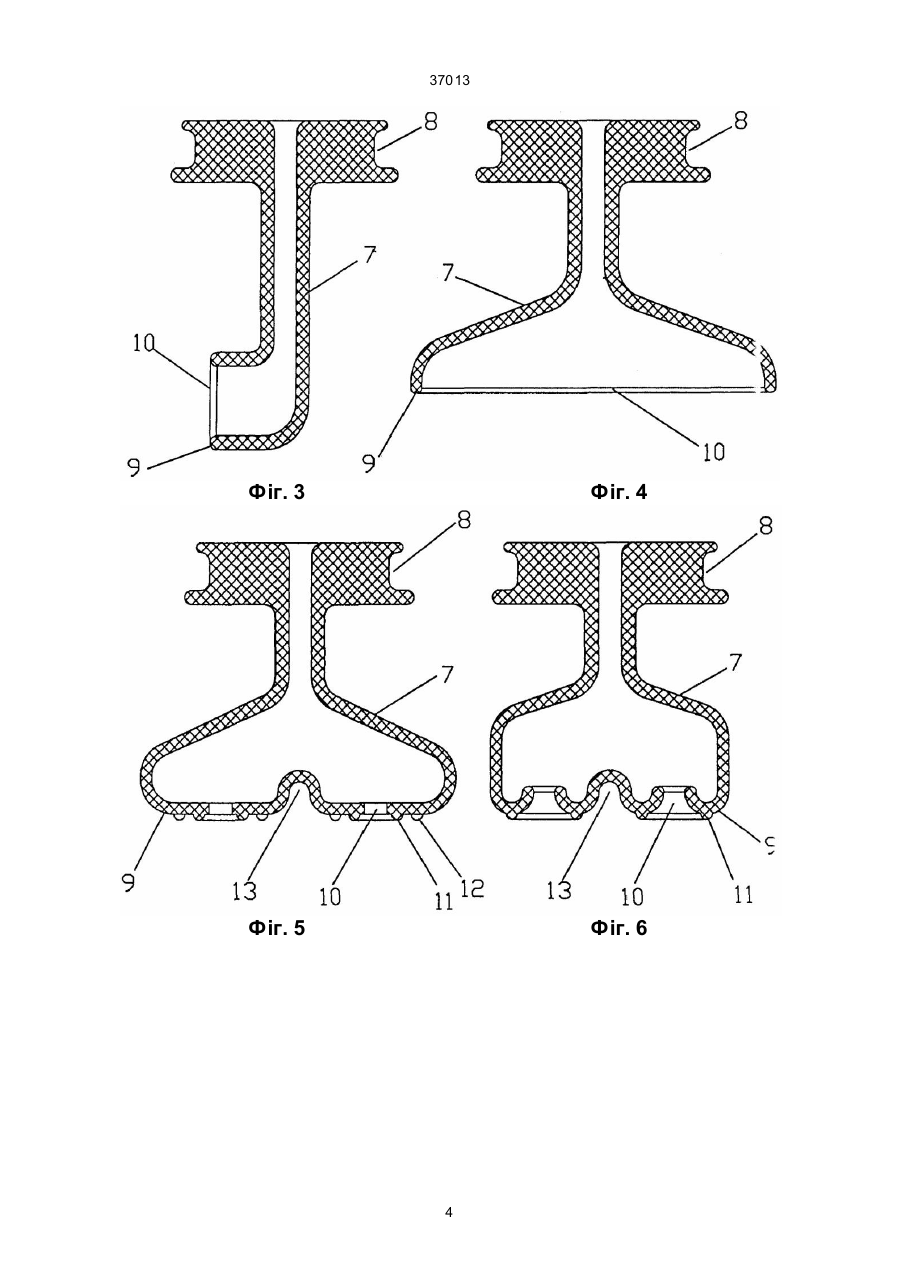

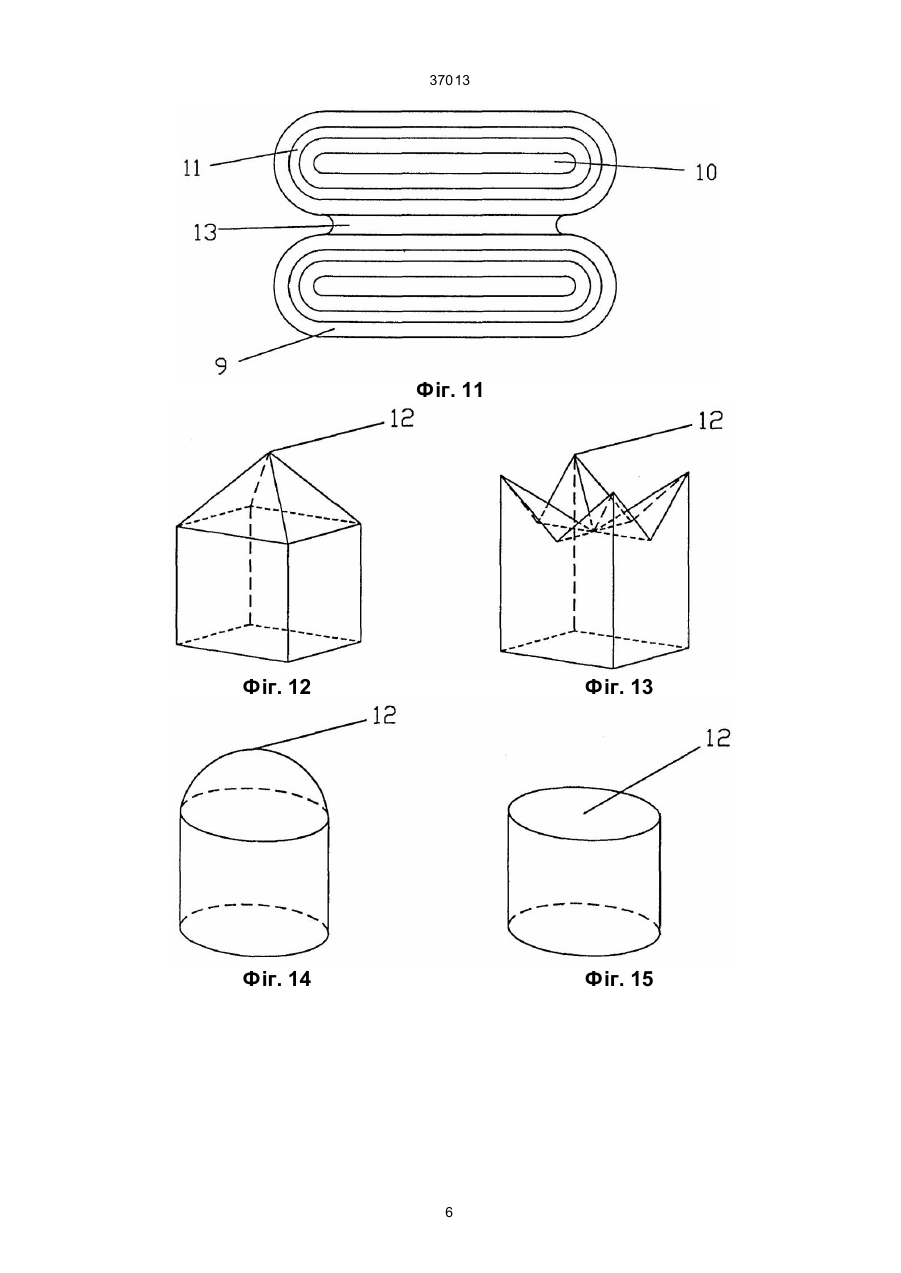

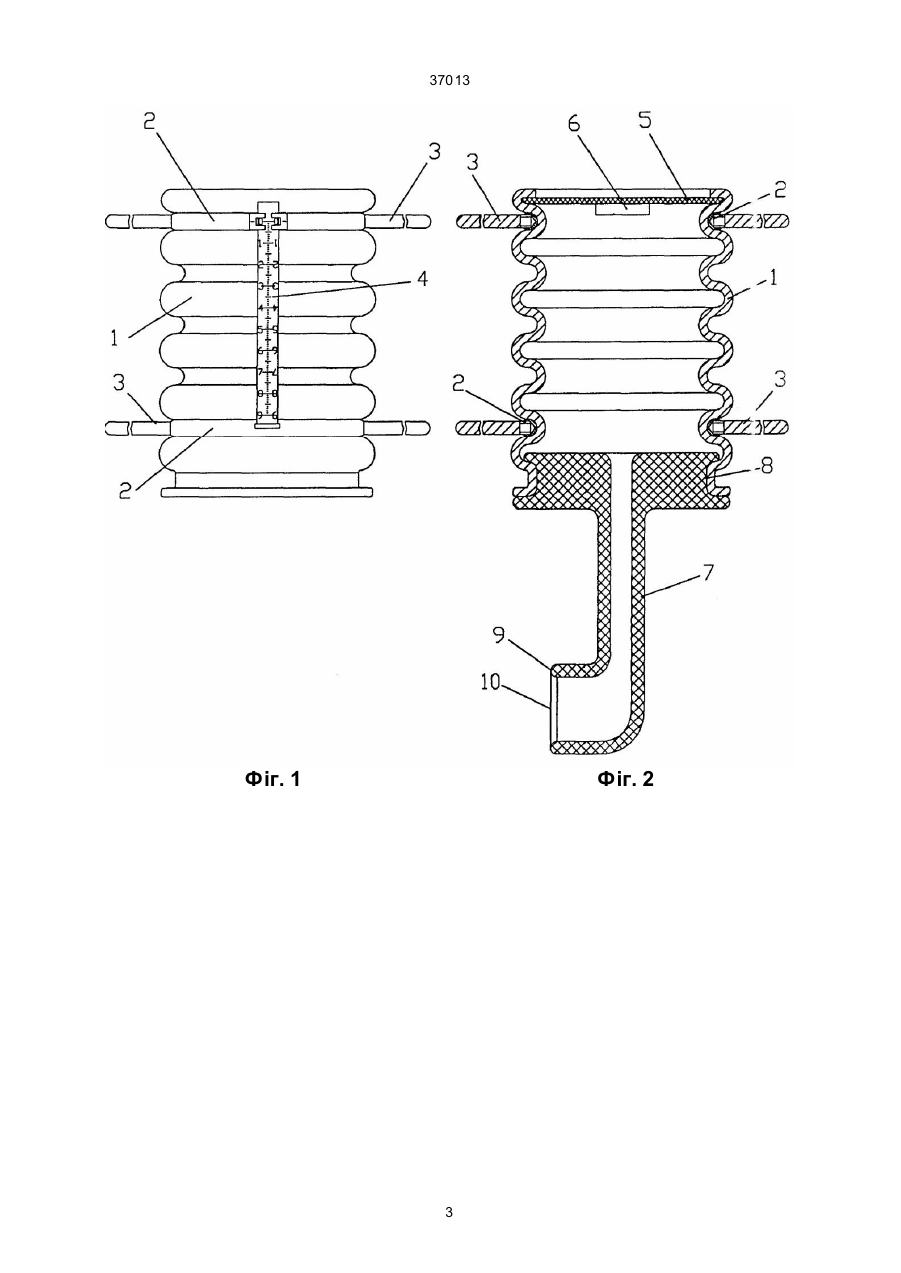

Масажер, який складений з еластично-пружинистого джерела розріджування циліндричної форми з обручами та масажної насадки з посадочним 37013 но переконатись про потрібне розріджування на вакуум увальному покажчику 6 і повільно пересовувати масажер по масажувальній ділянці тіла, а масажер, площини якого споряджені гострими шипами, потрібно не пересовувати, а періодично переставляти. При стисканні рукояток 3 тугими обручами 2 стискається еластично-пружинисте гофроване секціоніроване джерело розріджування 1, зменшуючи свою порожнину, і коли торцева площина 9 засмоктувальних масажних насадок 7 лягає на масажувальну ділянку тіла, то перекриваються шкірою отвори 10, і при відпусканні рукояток 3 еластично-пружинисте джерело розріджування 1 своєю пружиністю набирає попередню форму, створюючи розрідження в своїй порожнині і в отворах 10, силу його покаже вакуумувальний покажчик 6 на прозорій кришці 5. Таким чином, шкіра масажувальної ділянки тіла засмоктується в отвори 10, а фланцеві виступи 11 і шипи 12 давлять на глибокі м'язи, жолобок 13 лягає на хребет центруючи масажер для виконання одноманітного рівномірного двостороннього вакуум-масажу, з дво х сторін хребта. Засмоктувальна масажна насадка 7 на фіг. 3 виконує вакуум-масаж у важкодоступних ділянках тіла. Насадка 7 на фіг. 4 може використовуватись для підтягнення шлунку. Насадка з площиною 9 на фіг. 7 з отворами розміщеними рівнемірно з двох сторін жолобка робить рівномірний хвилеподібний вакуум-масаж. Насадка з площиною 9 на фіг. 8, де отвори розміщені під кутом від жолобка, виконує хвилеподібний вакуум-масаж, стягуючи шкіру в середину до жолобка при пересуванні масажером в одному напрямку і розтягує від жолобка в зворотному напрямку. Насадка з площиною 9 на фіг. 9 з поздовжніми отворами під кутом від жолобка смугами розтягує і стягує шкіру. Насадка з площиною 9 на фіг. 10 з подвійними поздовжніми отворами, розміщеними під кутом від жолобка розтягує і стягує шкіру хвилеподібними смугами. Насадка з площиною 9 на фіг. 11 з рівномірними прямими поздовжніми отворами вздовж жолобка виконує поздовжній рівномірний вакууммасаж з двох сторін хребта, створюючи релаксацію тканин. Шипи 12 на фіг. 12 давлять на тканину шкіри і м'язів, розширюючи їх для притоку свіжої крові. Шипи 12 на фіг. 13 давлять на тканину шкіри і м'язів, стискаючи її в пучки, немовби витискають кров з тканин. Шипи 12 на фіг. 14-15 ковзають по шкірі, проникаючи до глибоких м'язів, переганяють кров по масажувальній ділянці тіла. Масажні насадки легко знімаються, що дозволяє робити дезинфекцію після кожного пацієнта. Перераховані конструктивні особливості масажера "Хобот слона ПІО” дають можливість широко застосовувати його не тільки в стаціонарах, а й в домашніх умовах, що дуже зручно і ефективно. 2 37013 Фіг. 1 Фіг. 2 3 37013 Фіг. 3 Фіг. 4 Фіг. 5 Фіг. 6 4 37013 Фіг. 7 Фіг. 8 Фіг. 9 Фіг. 10 5 37013 Фіг. 11 Фіг. 12 Фіг. 13 Фіг. 14 Фіг. 15 6 37013 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 7
