Пристрій для зчитування з носія магнітного запису

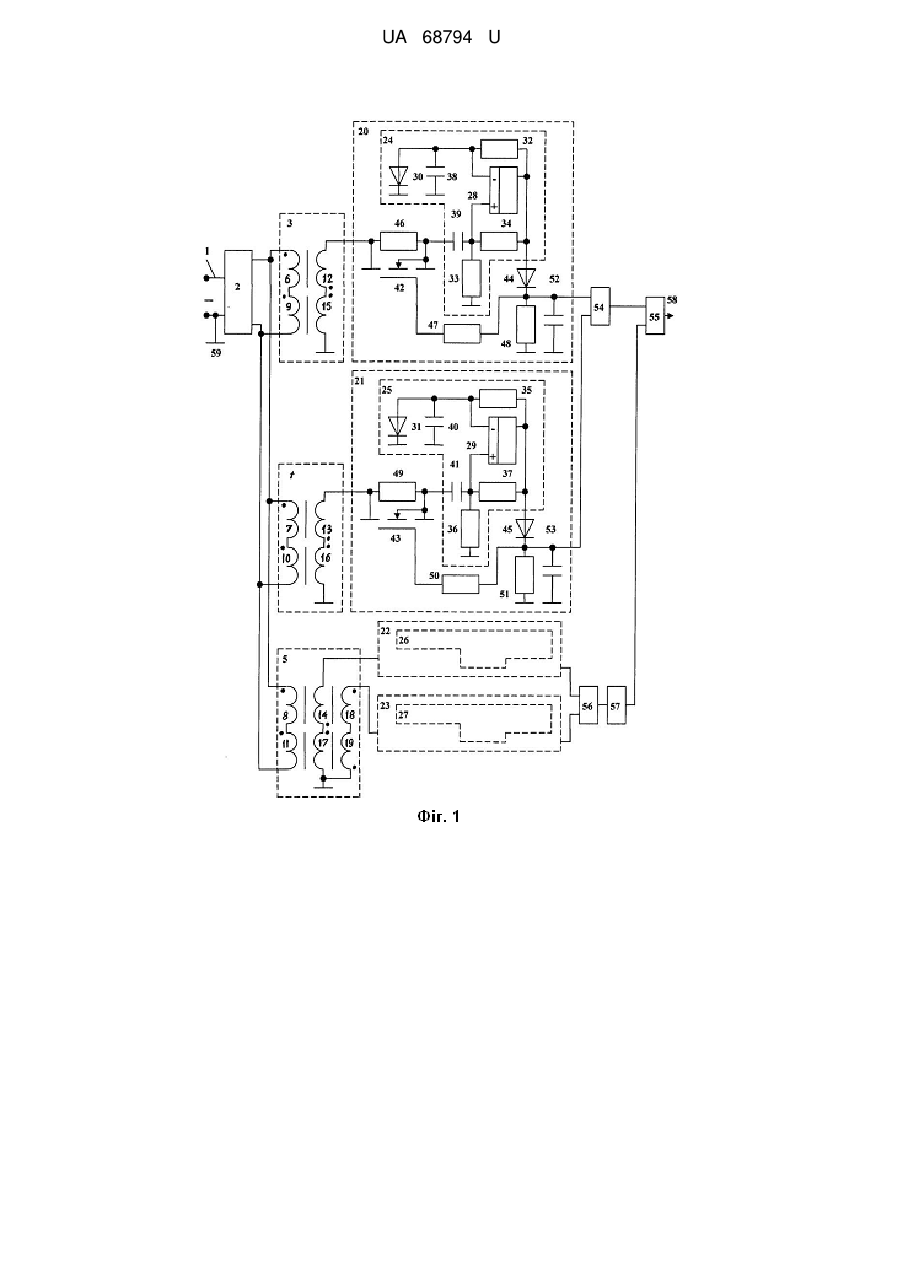

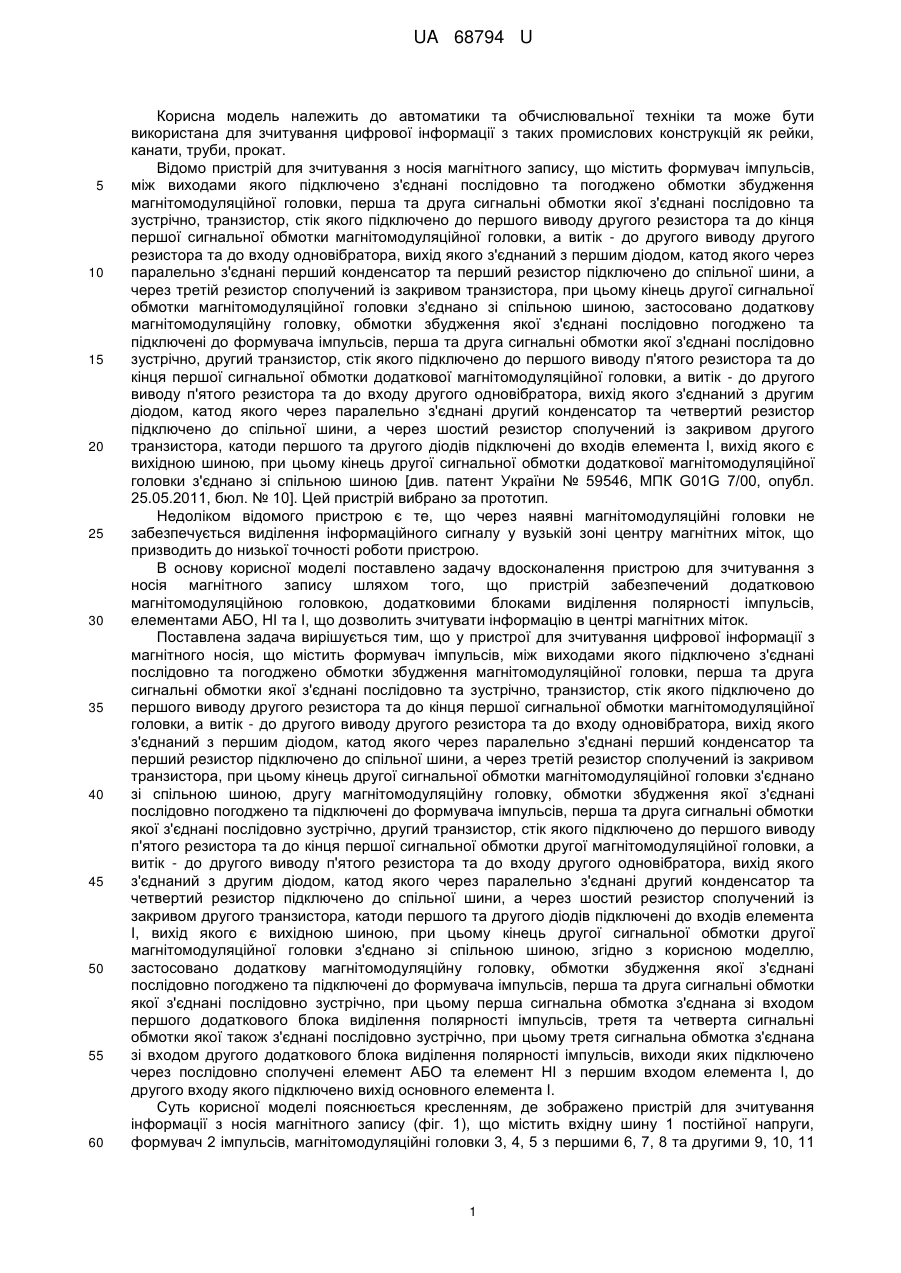

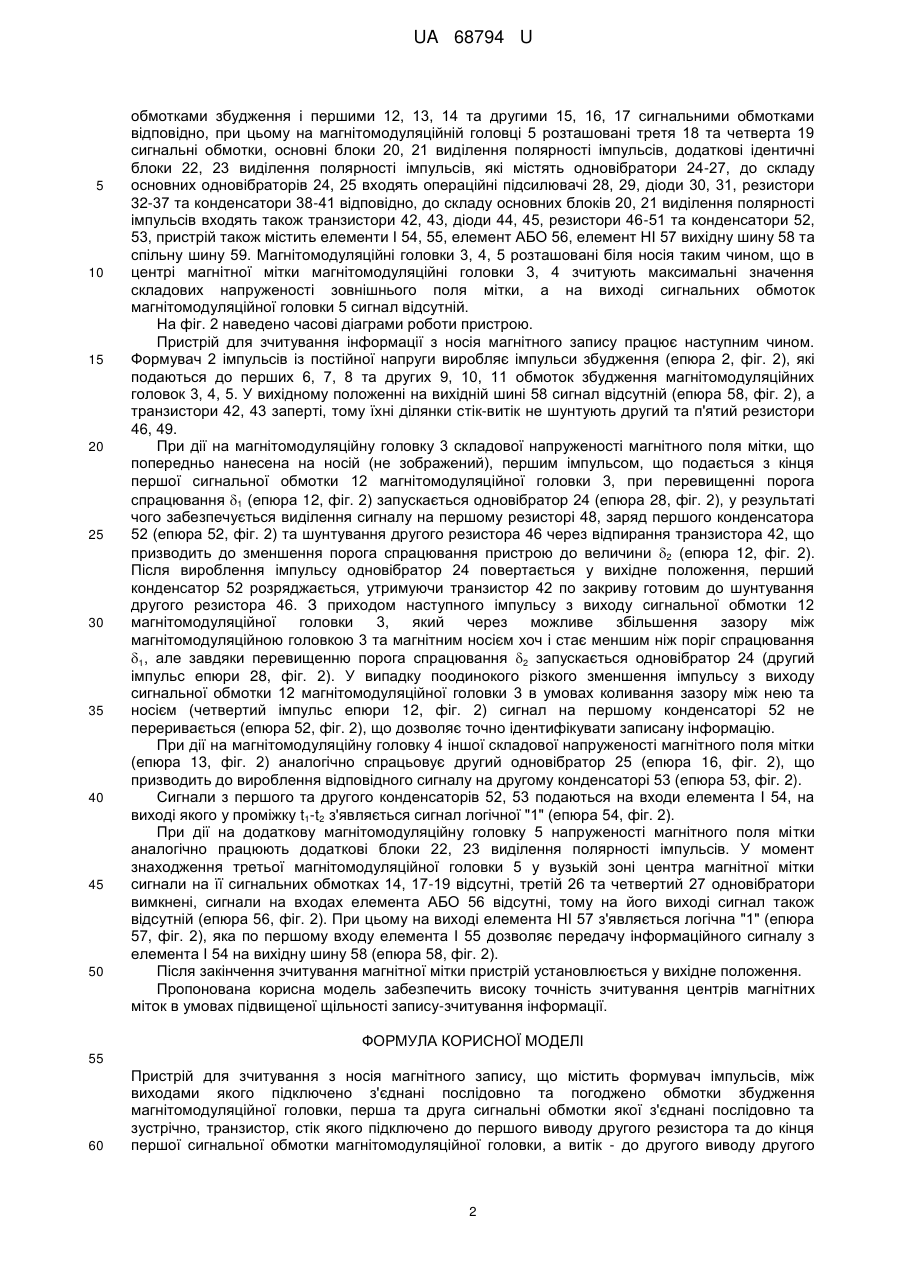

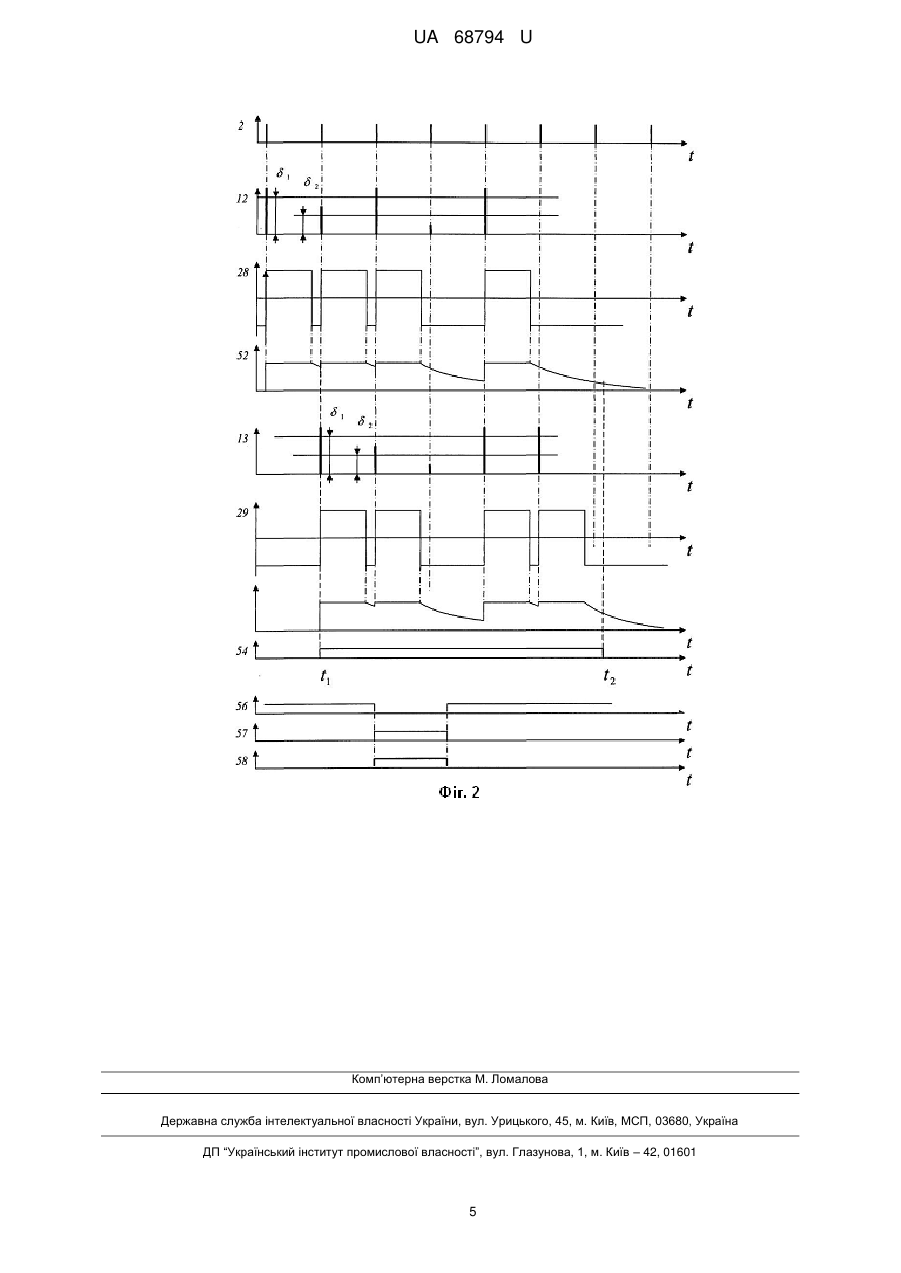

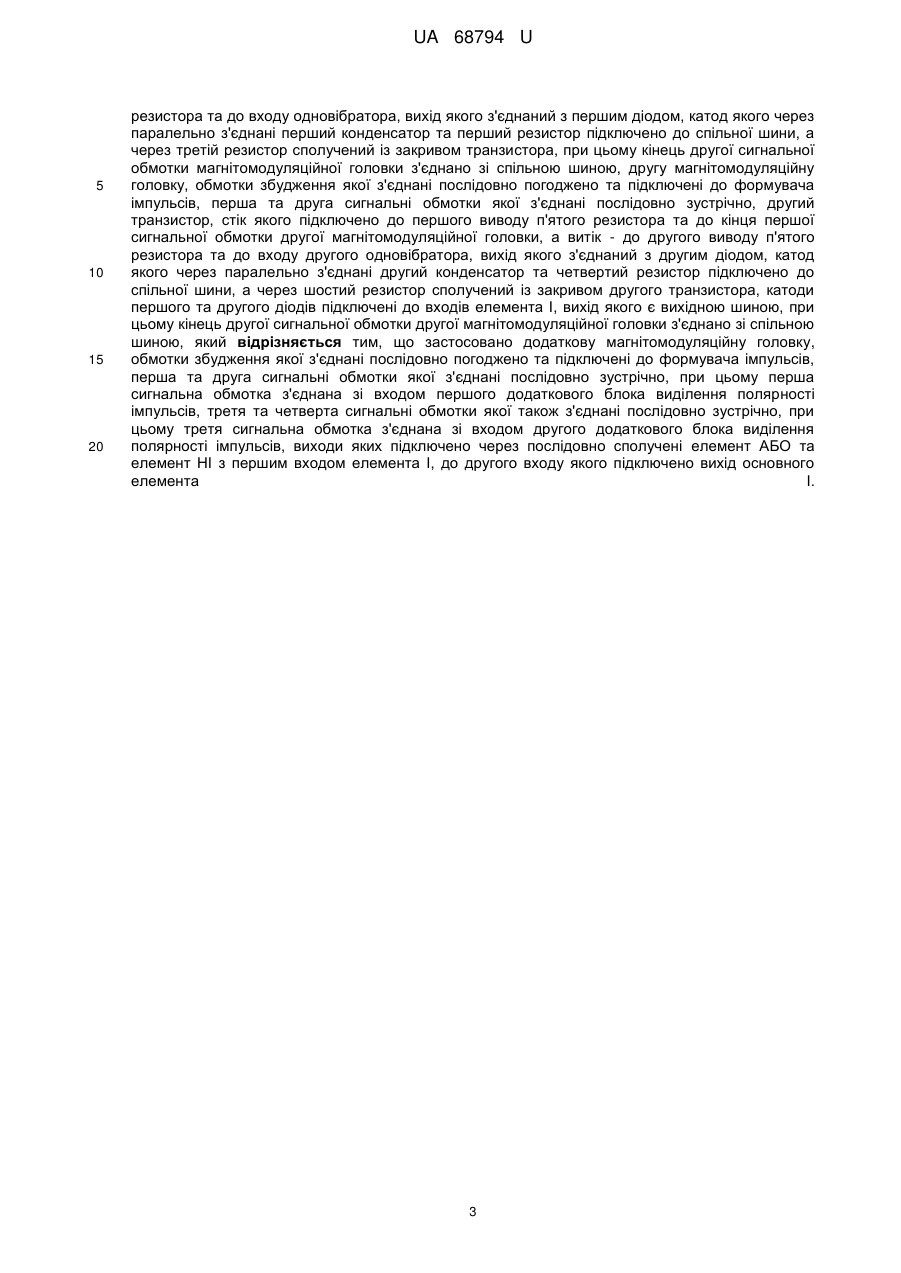

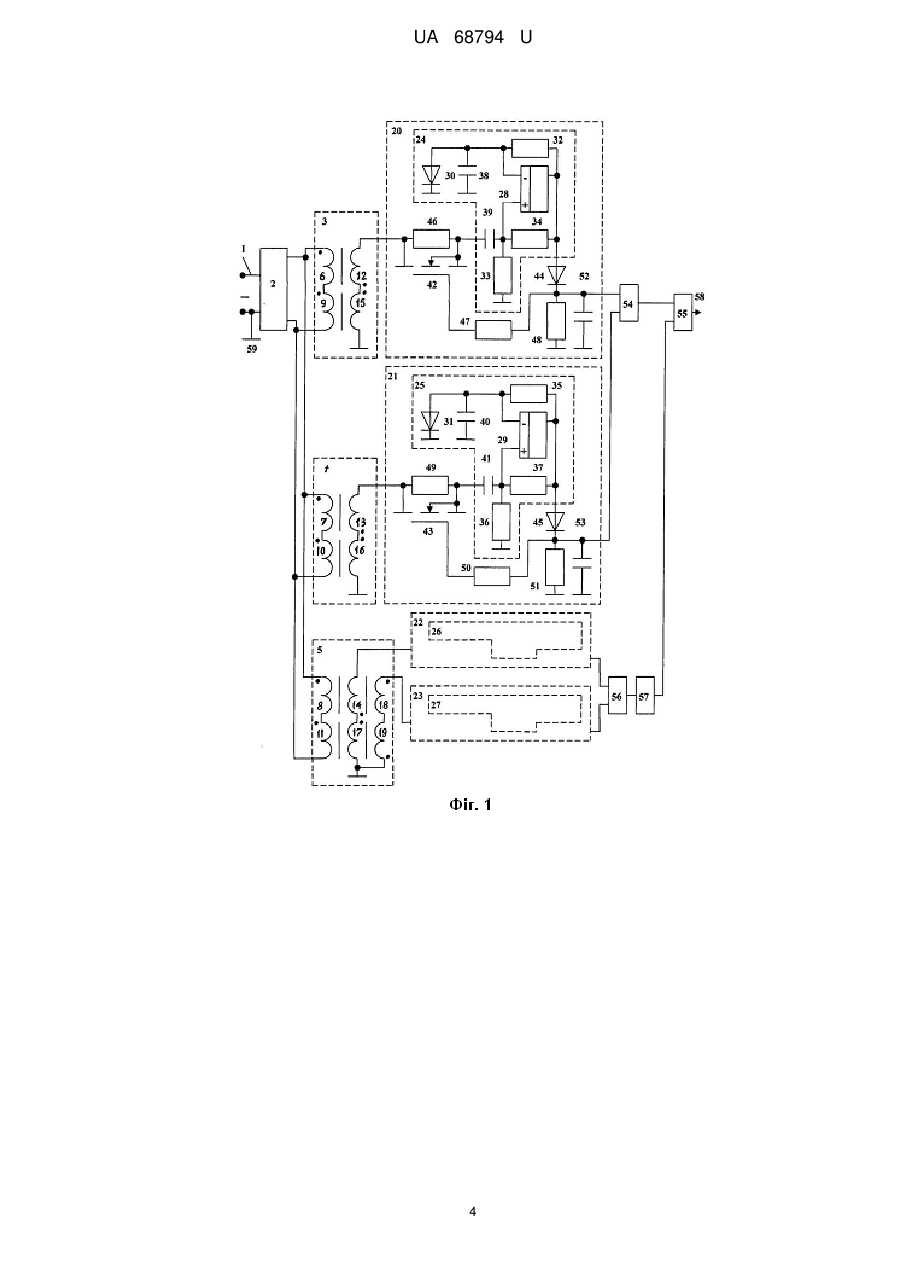

Реферат: UA 68794 U UA 68794 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до автоматики та обчислювальної техніки та може бути використана для зчитування цифрової інформації з таких промислових конструкцій як рейки, канати, труби, прокат. Відомо пристрій для зчитування з носія магнітного запису, що містить формувач імпульсів, між виходами якого підключено з'єднані послідовно та погоджено обмотки збудження магнітомодуляційної головки, перша та друга сигнальні обмотки якої з'єднані послідовно та зустрічно, транзистор, стік якого підключено до першого виводу другого резистора та до кінця першої сигнальної обмотки магнітомодуляційної головки, а витік - до другого виводу другого резистора та до входу одновібратора, вихід якого з'єднаний з першим діодом, катод якого через паралельно з'єднані перший конденсатор та перший резистор підключено до спільної шини, а через третій резистор сполучений із закривом транзистора, при цьому кінець другої сигнальної обмотки магнітомодуляційної головки з'єднано зі спільною шиною, застосовано додаткову магнітомодуляційну головку, обмотки збудження якої з'єднані послідовно погоджено та підключені до формувача імпульсів, перша та друга сигнальні обмотки якої з'єднані послідовно зустрічно, другий транзистор, стік якого підключено до першого виводу п'ятого резистора та до кінця першої сигнальної обмотки додаткової магнітомодуляційної головки, а витік - до другого виводу п'ятого резистора та до входу другого одновібратора, вихід якого з'єднаний з другим діодом, катод якого через паралельно з'єднані другий конденсатор та четвертий резистор підключено до спільної шини, а через шостий резистор сполучений із закривом другого транзистора, катоди першого та другого діодів підключені до входів елемента І, вихід якого є вихідною шиною, при цьому кінець другої сигнальної обмотки додаткової магнітомодуляційної головки з'єднано зі спільною шиною [див. патент України № 59546, МПК G01G 7/00, опубл. 25.05.2011, бюл. № 10]. Цей пристрій вибрано за прототип. Недоліком відомого пристрою є те, що через наявні магнітомодуляційні головки не забезпечується виділення інформаційного сигналу у вузькій зоні центру магнітних міток, що призводить до низької точності роботи пристрою. В основу корисної моделі поставлено задачу вдосконалення пристрою для зчитування з носія магнітного запису шляхом того, що пристрій забезпечений додатковою магнітомодуляційною головкою, додатковими блоками виділення полярності імпульсів, елементами АБО, НІ та І, що дозволить зчитувати інформацію в центрі магнітних міток. Поставлена задача вирішується тим, що у пристрої для зчитування цифрової інформації з магнітного носія, що містить формувач імпульсів, між виходами якого підключено з'єднані послідовно та погоджено обмотки збудження магнітомодуляційної головки, перша та друга сигнальні обмотки якої з'єднані послідовно та зустрічно, транзистор, стік якого підключено до першого виводу другого резистора та до кінця першої сигнальної обмотки магнітомодуляційної головки, а витік - до другого виводу другого резистора та до входу одновібратора, вихід якого з'єднаний з першим діодом, катод якого через паралельно з'єднані перший конденсатор та перший резистор підключено до спільної шини, а через третій резистор сполучений із закривом транзистора, при цьому кінець другої сигнальної обмотки магнітомодуляційної головки з'єднано зі спільною шиною, другу магнітомодуляційну головку, обмотки збудження якої з'єднані послідовно погоджено та підключені до формувача імпульсів, перша та друга сигнальні обмотки якої з'єднані послідовно зустрічно, другий транзистор, стік якого підключено до першого виводу п'ятого резистора та до кінця першої сигнальної обмотки другої магнітомодуляційної головки, а витік - до другого виводу п'ятого резистора та до входу другого одновібратора, вихід якого з'єднаний з другим діодом, катод якого через паралельно з'єднані другий конденсатор та четвертий резистор підключено до спільної шини, а через шостий резистор сполучений із закривом другого транзистора, катоди першого та другого діодів підключені до входів елемента І, вихід якого є вихідною шиною, при цьому кінець другої сигнальної обмотки другої магнітомодуляційної головки з'єднано зі спільною шиною, згідно з корисною моделлю, застосовано додаткову магнітомодуляційну головку, обмотки збудження якої з'єднані послідовно погоджено та підключені до формувача імпульсів, перша та друга сигнальні обмотки якої з'єднані послідовно зустрічно, при цьому перша сигнальна обмотка з'єднана зі входом першого додаткового блока виділення полярності імпульсів, третя та четверта сигнальні обмотки якої також з'єднані послідовно зустрічно, при цьому третя сигнальна обмотка з'єднана зі входом другого додаткового блока виділення полярності імпульсів, виходи яких підключено через послідовно сполучені елемент АБО та елемент НІ з першим входом елемента І, до другого входу якого підключено вихід основного елемента І. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування інформації з носія магнітного запису (фіг. 1), що містить вхідну шину 1 постійної напруги, формувач 2 імпульсів, магнітомодуляційні головки 3, 4, 5 з першими 6, 7, 8 та другими 9, 10, 11 1 UA 68794 U 5 10 15 20 25 30 35 40 45 50 обмотками збудження і першими 12, 13, 14 та другими 15, 16, 17 сигнальними обмотками відповідно, при цьому на магнітомодуляційній головці 5 розташовані третя 18 та четверта 19 сигнальні обмотки, основні блоки 20, 21 виділення полярності імпульсів, додаткові ідентичні блоки 22, 23 виділення полярності імпульсів, які містять одновібратори 24-27, до складу основних одновібраторів 24, 25 входять операційні підсилювачі 28, 29, діоди 30, 31, резистори 32-37 та конденсатори 38-41 відповідно, до складу основних блоків 20, 21 виділення полярності імпульсів входять також транзистори 42, 43, діоди 44, 45, резистори 46-51 та конденсатори 52, 53, пристрій також містить елементи І 54, 55, елемент АБО 56, елемент НІ 57 вихідну шину 58 та спільну шину 59. Магнітомодуляційні головки 3, 4, 5 розташовані біля носія таким чином, що в центрі магнітної мітки магнітомодуляційні головки 3, 4 зчитують максимальні значення складових напруженості зовнішнього поля мітки, а на виході сигнальних обмоток магнітомодуляційної головки 5 сигнал відсутній. На фіг. 2 наведено часові діаграми роботи пристрою. Пристрій для зчитування інформації з носія магнітного запису працює наступним чином. Формувач 2 імпульсів із постійної напруги виробляє імпульси збудження (епюра 2, фіг. 2), які подаються до перших 6, 7, 8 та других 9, 10, 11 обмоток збудження магнітомодуляційних головок 3, 4, 5. У вихідному положенні на вихідній шині 58 сигнал відсутній (епюра 58, фіг. 2), а транзистори 42, 43 заперті, тому їхні ділянки стік-витік не шунтують другий та п'ятий резистори 46, 49. При дії на магнітомодуляційну головку 3 складової напруженості магнітного поля мітки, що попередньо нанесена на носій (не зображений), першим імпульсом, що подається з кінця першої сигнальної обмотки 12 магнітомодуляційної головки 3, при перевищенні порога спрацювання 1 (епюра 12, фіг. 2) запускається одновібратор 24 (епюра 28, фіг. 2), у результаті чого забезпечується виділення сигналу на першому резисторі 48, заряд першого конденсатора 52 (епюра 52, фіг. 2) та шунтування другого резистора 46 через відпирання транзистора 42, що призводить до зменшення порога спрацювання пристрою до величини 2 (епюра 12, фіг. 2). Після вироблення імпульсу одновібратор 24 повертається у вихідне положення, перший конденсатор 52 розряджається, утримуючи транзистор 42 по закриву готовим до шунтування другого резистора 46. З приходом наступного імпульсу з виходу сигнальної обмотки 12 магнітомодуляційної головки 3, який через можливе збільшення зазору між магнітомодуляційною головкою 3 та магнітним носієм хоч і стає меншим ніж поріг спрацювання 1, але завдяки перевищенню порога спрацювання 2 запускається одновібратор 24 (другий імпульс епюри 28, фіг. 2). У випадку поодинокого різкого зменшення імпульсу з виходу сигнальної обмотки 12 магнітомодуляційної головки 3 в умовах коливання зазору між нею та носієм (четвертий імпульс епюри 12, фіг. 2) сигнал на першому конденсаторі 52 не переривається (епюра 52, фіг. 2), що дозволяє точно ідентифікувати записану інформацію. При дії на магнітомодуляційну головку 4 іншої складової напруженості магнітного поля мітки (епюра 13, фіг. 2) аналогічно спрацьовує другий одновібратор 25 (епюра 16, фіг. 2), що призводить до вироблення відповідного сигналу на другому конденсаторі 53 (епюра 53, фіг. 2). Сигнали з першого та другого конденсаторів 52, 53 подаються на входи елемента І 54, на виході якого у проміжку t1-t2 з'являється сигнал логічної "1" (епюра 54, фіг. 2). При дії на додаткову магнітомодуляційну головку 5 напруженості магнітного поля мітки аналогічно працюють додаткові блоки 22, 23 виділення полярності імпульсів. У момент знаходження третьої магнітомодуляційної головки 5 у вузькій зоні центра магнітної мітки сигнали на її сигнальних обмотках 14, 17-19 відсутні, третій 26 та четвертий 27 одновібратори вимкнені, сигнали на входах елемента АБО 56 відсутні, тому на його виході сигнал також відсутній (епюра 56, фіг. 2). При цьому на виході елемента НІ 57 з'являється логічна "1" (епюра 57, фіг. 2), яка по першому входу елемента І 55 дозволяє передачу інформаційного сигналу з елемента І 54 на вихідну шину 58 (епюра 58, фіг. 2). Після закінчення зчитування магнітної мітки пристрій установлюється у вихідне положення. Пропонована корисна модель забезпечить високу точність зчитування центрів магнітних міток в умовах підвищеної щільності запису-зчитування інформації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Пристрій для зчитування з носія магнітного запису, що містить формувач імпульсів, між виходами якого підключено з'єднані послідовно та погоджено обмотки збудження магнітомодуляційної головки, перша та друга сигнальні обмотки якої з'єднані послідовно та зустрічно, транзистор, стік якого підключено до першого виводу другого резистора та до кінця першої сигнальної обмотки магнітомодуляційної головки, а витік - до другого виводу другого 2 UA 68794 U 5 10 15 20 резистора та до входу одновібратора, вихід якого з'єднаний з першим діодом, катод якого через паралельно з'єднані перший конденсатор та перший резистор підключено до спільної шини, а через третій резистор сполучений із закривом транзистора, при цьому кінець другої сигнальної обмотки магнітомодуляційної головки з'єднано зі спільною шиною, другу магнітомодуляційну головку, обмотки збудження якої з'єднані послідовно погоджено та підключені до формувача імпульсів, перша та друга сигнальні обмотки якої з'єднані послідовно зустрічно, другий транзистор, стік якого підключено до першого виводу п'ятого резистора та до кінця першої сигнальної обмотки другої магнітомодуляційної головки, а витік - до другого виводу п'ятого резистора та до входу другого одновібратора, вихід якого з'єднаний з другим діодом, катод якого через паралельно з'єднані другий конденсатор та четвертий резистор підключено до спільної шини, а через шостий резистор сполучений із закривом другого транзистора, катоди першого та другого діодів підключені до входів елемента І, вихід якого є вихідною шиною, при цьому кінець другої сигнальної обмотки другої магнітомодуляційної головки з'єднано зі спільною шиною, який відрізняється тим, що застосовано додаткову магнітомодуляційну головку, обмотки збудження якої з'єднані послідовно погоджено та підключені до формувача імпульсів, перша та друга сигнальні обмотки якої з'єднані послідовно зустрічно, при цьому перша сигнальна обмотка з'єднана зі входом першого додаткового блока виділення полярності імпульсів, третя та четверта сигнальні обмотки якої також з'єднані послідовно зустрічно, при цьому третя сигнальна обмотка з'єднана зі входом другого додаткового блока виділення полярності імпульсів, виходи яких підключено через послідовно сполучені елемент АБО та елемент НІ з першим входом елемента І, до другого входу якого підключено вихід основного елемента І. 3 UA 68794 U 4 UA 68794 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
