Кронштейн для роликів верхньої панелі секційних воріт

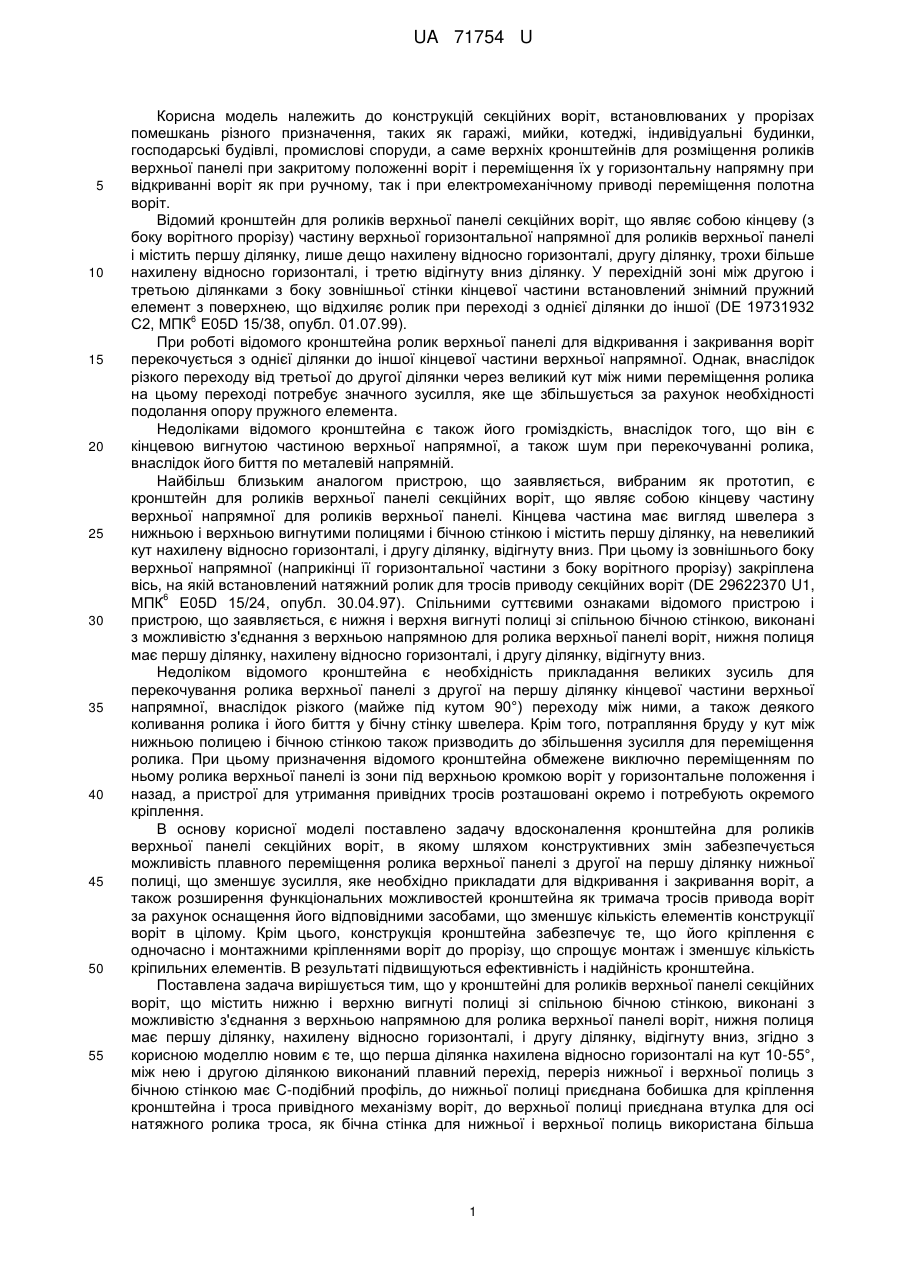

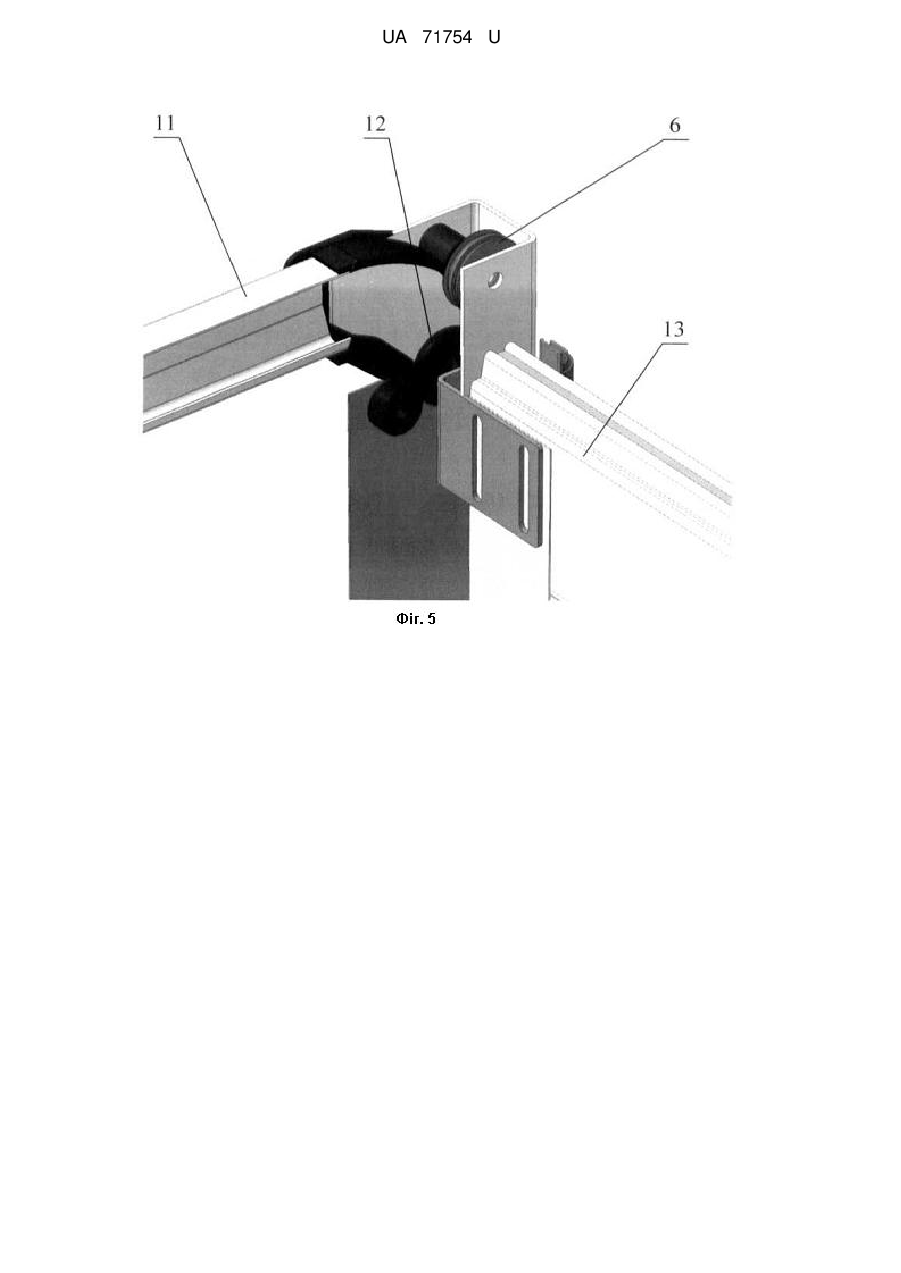

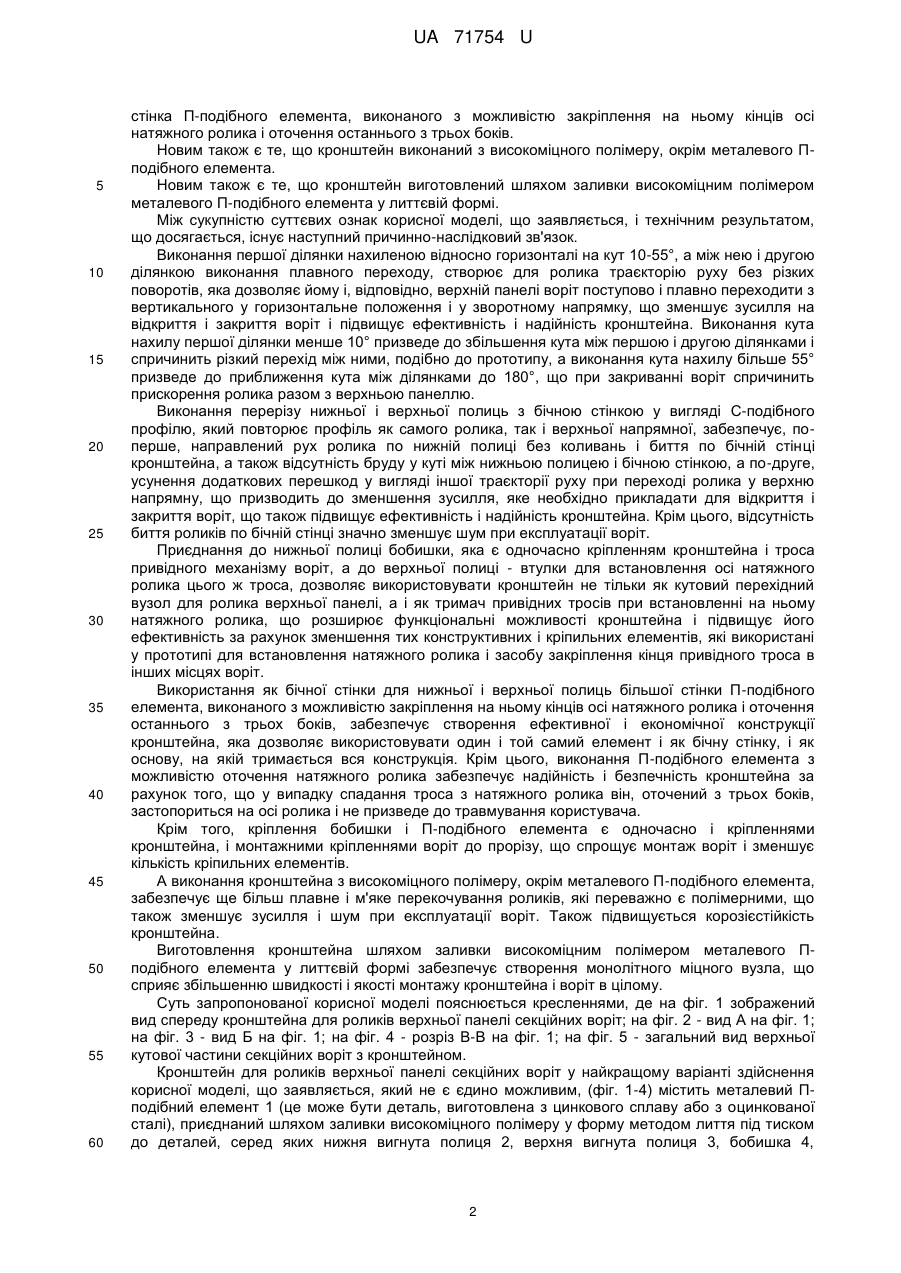

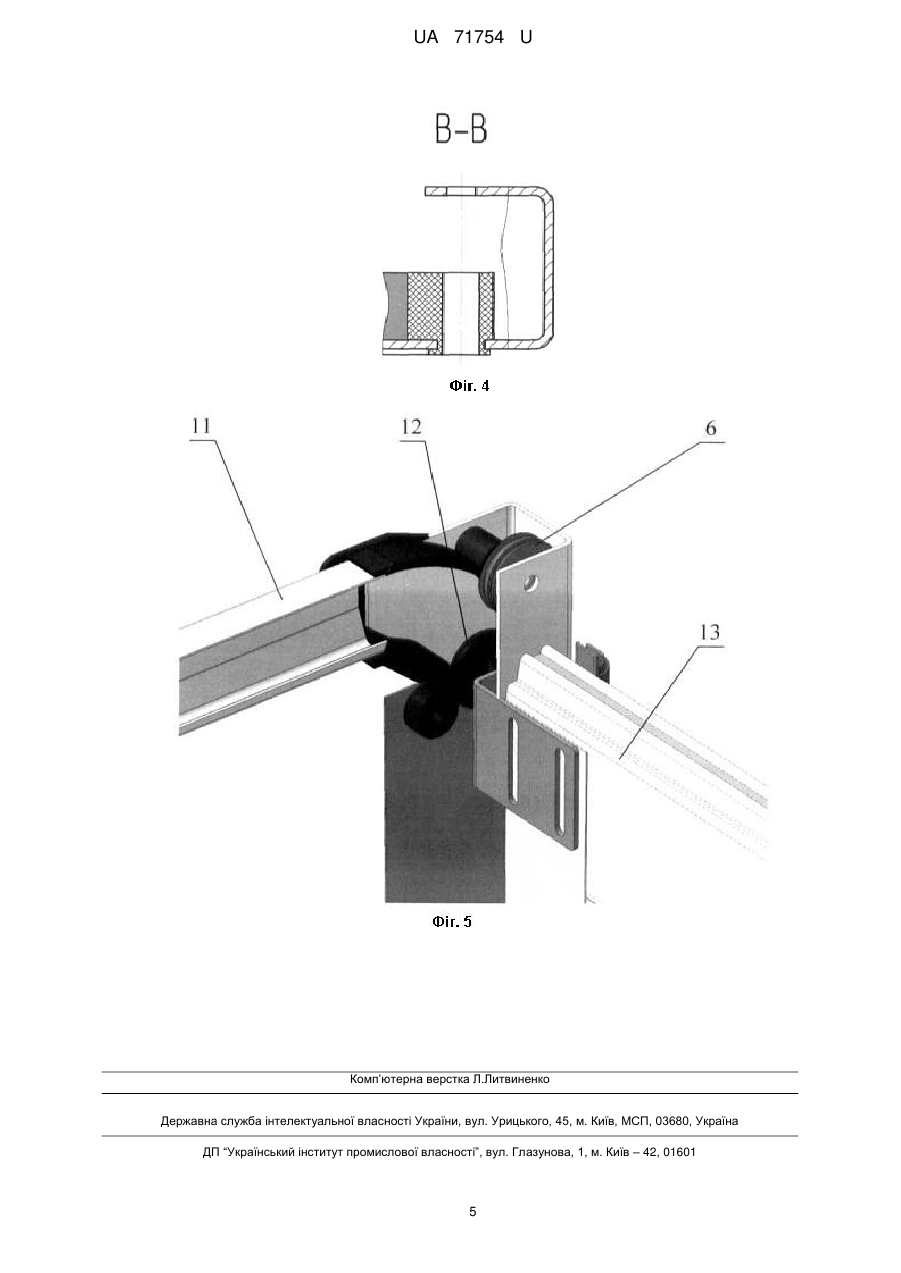

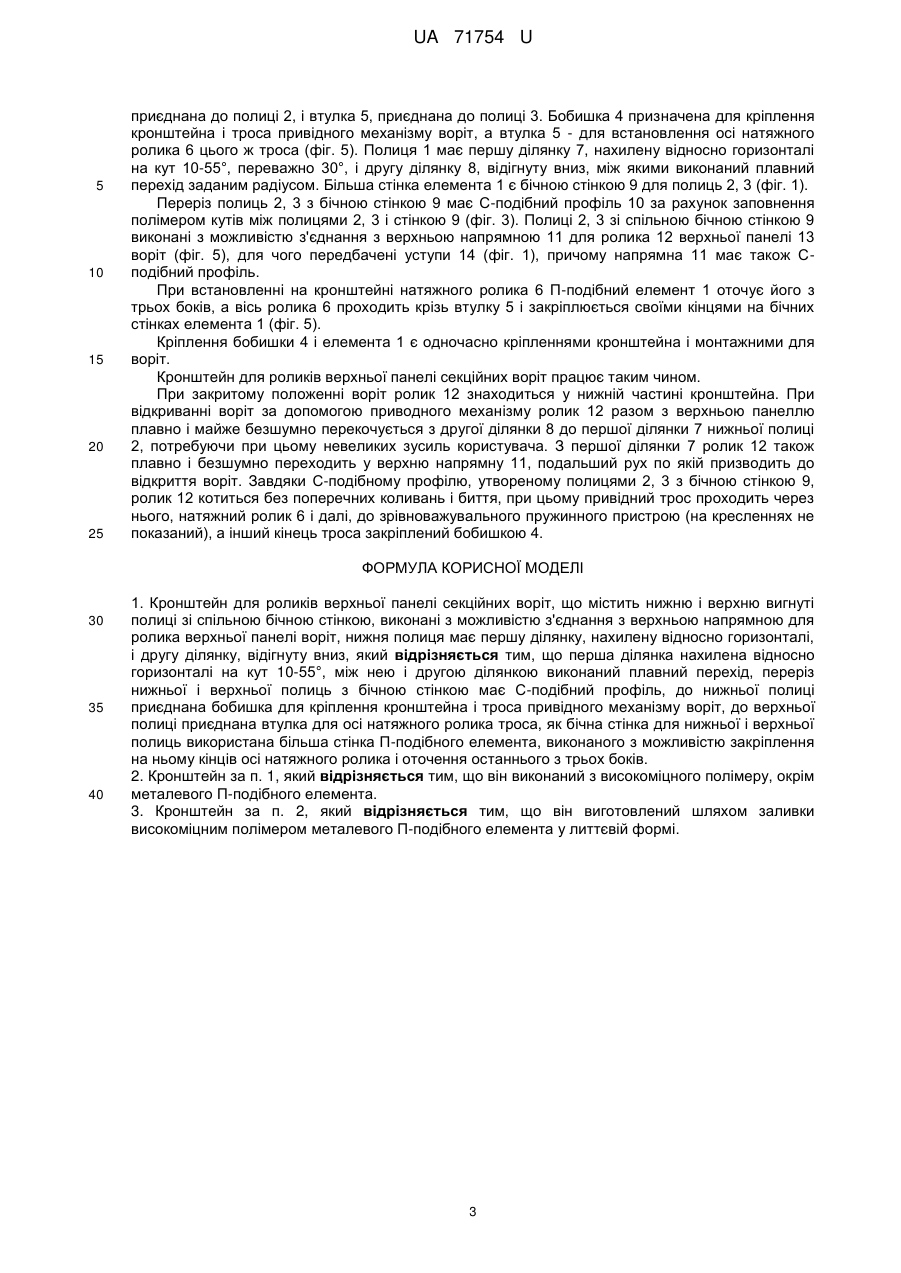

Реферат: Кронштейн для роликів верхньої панелі секційних воріт належить до конструкцій секційних воріт, встановлюваних у прорізах помешкань різного призначення, а саме верхніх кронштейнів для розміщення роликів верхньої панелі при закритому положенні воріт і переміщення їх у горизонтальну напрямну при відкриванні воріт як при ручному, так і при електромеханічному приводі переміщення полотна воріт. UA 71754 U (54) КРОНШТЕЙН ДЛЯ РОЛИКІВ ВЕРХНЬОЇ ПАНЕЛІ СЕКЦІЙНИХ ВОРІТ UA 71754 U UA 71754 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конструкцій секційних воріт, встановлюваних у прорізах помешкань різного призначення, таких як гаражі, мийки, котеджі, індивідуальні будинки, господарські будівлі, промислові споруди, а саме верхніх кронштейнів для розміщення роликів верхньої панелі при закритому положенні воріт і переміщення їх у горизонтальну напрямну при відкриванні воріт як при ручному, так і при електромеханічному приводі переміщення полотна воріт. Відомий кронштейн для роликів верхньої панелі секційних воріт, що являє собою кінцеву (з боку ворітного прорізу) частину верхньої горизонтальної напрямної для роликів верхньої панелі і містить першу ділянку, лише дещо нахилену відносно горизонталі, другу ділянку, трохи більше нахилену відносно горизонталі, і третю відігнуту вниз ділянку. У перехідній зоні між другою і третьою ділянками з боку зовнішньої стінки кінцевої частини встановлений знімний пружний елемент з поверхнею, що відхиляє ролик при переході з однієї ділянки до іншої (DE 19731932 6 С2, МПК E05D 15/38, опубл. 01.07.99). При роботі відомого кронштейна ролик верхньої панелі для відкривання і закривання воріт перекочується з однієї ділянки до іншої кінцевої частини верхньої напрямної. Однак, внаслідок різкого переходу від третьої до другої ділянки через великий кут між ними переміщення ролика на цьому переході потребує значного зусилля, яке ще збільшується за рахунок необхідності подолання опору пружного елемента. Недоліками відомого кронштейна є також його громіздкість, внаслідок того, що він є кінцевою вигнутою частиною верхньої напрямної, а також шум при перекочуванні ролика, внаслідок його биття по металевій напрямній. Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є кронштейн для роликів верхньої панелі секційних воріт, що являє собою кінцеву частину верхньої напрямної для роликів верхньої панелі. Кінцева частина має вигляд швелера з нижньою і верхньою вигнутими полицями і бічною стінкою і містить першу ділянку, на невеликий кут нахилену відносно горизонталі, і другу ділянку, відігнуту вниз. При цьому із зовнішнього боку верхньої напрямної (наприкінці її горизонтальної частини з боку ворітного прорізу) закріплена вісь, на якій встановлений натяжний ролик для тросів приводу секційних воріт (DE 29622370 U1, 6 МПК E05D 15/24, опубл. 30.04.97). Спільними суттєвими ознаками відомого пристрою і пристрою, що заявляється, є нижня і верхня вигнуті полиці зі спільною бічною стінкою, виконані з можливістю з'єднання з верхньою напрямною для ролика верхньої панелі воріт, нижня полиця має першу ділянку, нахилену відносно горизонталі, і другу ділянку, відігнуту вниз. Недоліком відомого кронштейна є необхідність прикладання великих зусиль для перекочування ролика верхньої панелі з другої на першу ділянку кінцевої частини верхньої напрямної, внаслідок різкого (майже під кутом 90°) переходу між ними, а також деякого коливання ролика і його биття у бічну стінку швелера. Крім того, потрапляння бруду у кут між нижньою полицею і бічною стінкою також призводить до збільшення зусилля для переміщення ролика. При цьому призначення відомого кронштейна обмежене виключно переміщенням по ньому ролика верхньої панелі із зони під верхньою кромкою воріт у горизонтальне положення і назад, а пристрої для утримання привідних тросів розташовані окремо і потребують окремого кріплення. В основу корисної моделі поставлено задачу вдосконалення кронштейна для роликів верхньої панелі секційних воріт, в якому шляхом конструктивних змін забезпечується можливість плавного переміщення ролика верхньої панелі з другої на першу ділянку нижньої полиці, що зменшує зусилля, яке необхідно прикладати для відкривання і закривання воріт, а також розширення функціональних можливостей кронштейна як тримача тросів привода воріт за рахунок оснащення його відповідними засобами, що зменшує кількість елементів конструкції воріт в цілому. Крім цього, конструкція кронштейна забезпечує те, що його кріплення є одночасно і монтажними кріпленнями воріт до прорізу, що спрощує монтаж і зменшує кількість кріпильних елементів. В результаті підвищуються ефективність і надійність кронштейна. Поставлена задача вирішується тим, що у кронштейні для роликів верхньої панелі секційних воріт, що містить нижню і верхню вигнуті полиці зі спільною бічною стінкою, виконані з можливістю з'єднання з верхньою напрямною для ролика верхньої панелі воріт, нижня полиця має першу ділянку, нахилену відносно горизонталі, і другу ділянку, відігнуту вниз, згідно з корисною моделлю новим є те, що перша ділянка нахилена відносно горизонталі на кут 10-55°, між нею і другою ділянкою виконаний плавний перехід, переріз нижньої і верхньої полиць з бічною стінкою має С-подібний профіль, до нижньої полиці приєднана бобишка для кріплення кронштейна і троса привідного механізму воріт, до верхньої полиці приєднана втулка для осі натяжного ролика троса, як бічна стінка для нижньої і верхньої полиць використана більша 1 UA 71754 U 5 10 15 20 25 30 35 40 45 50 55 60 стінка П-подібного елемента, виконаного з можливістю закріплення на ньому кінців осі натяжного ролика і оточення останнього з трьох боків. Новим також є те, що кронштейн виконаний з високоміцного полімеру, окрім металевого Пподібного елемента. Новим також є те, що кронштейн виготовлений шляхом заливки високоміцним полімером металевого П-подібного елемента у литтєвій формі. Між сукупністю суттєвих ознак корисної моделі, що заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок. Виконання першої ділянки нахиленою відносно горизонталі на кут 10-55°, а між нею і другою ділянкою виконання плавного переходу, створює для ролика траєкторію руху без різких поворотів, яка дозволяє йому і, відповідно, верхній панелі воріт поступово і плавно переходити з вертикального у горизонтальне положення і у зворотному напрямку, що зменшує зусилля на відкриття і закриття воріт і підвищує ефективність і надійність кронштейна. Виконання кута нахилу першої ділянки менше 10° призведе до збільшення кута між першою і другою ділянками і спричинить різкий перехід між ними, подібно до прототипу, а виконання кута нахилу більше 55° призведе до приближення кута між ділянками до 180°, що при закриванні воріт спричинить прискорення ролика разом з верхньою панеллю. Виконання перерізу нижньої і верхньої полиць з бічною стінкою у вигляді С-подібного профілю, який повторює профіль як самого ролика, так і верхньої напрямної, забезпечує, поперше, направлений рух ролика по нижній полиці без коливань і биття по бічній стінці кронштейна, а також відсутність бруду у куті між нижньою полицею і бічною стінкою, а по-друге, усунення додаткових перешкод у вигляді іншої траєкторії руху при переході ролика у верхню напрямну, що призводить до зменшення зусилля, яке необхідно прикладати для відкриття і закриття воріт, що також підвищує ефективність і надійність кронштейна. Крім цього, відсутність биття роликів по бічній стінці значно зменшує шум при експлуатації воріт. Приєднання до нижньої полиці бобишки, яка є одночасно кріпленням кронштейна і троса привідного механізму воріт, а до верхньої полиці - втулки для встановлення осі натяжного ролика цього ж троса, дозволяє використовувати кронштейн не тільки як кутовий перехідний вузол для ролика верхньої панелі, а і як тримач привідних тросів при встановленні на ньому натяжного ролика, що розширює функціональні можливості кронштейна і підвищує його ефективність за рахунок зменшення тих конструктивних і кріпильних елементів, які використані у прототипі для встановлення натяжного ролика і засобу закріплення кінця привідного троса в інших місцях воріт. Використання як бічної стінки для нижньої і верхньої полиць більшої стінки П-подібного елемента, виконаного з можливістю закріплення на ньому кінців осі натяжного ролика і оточення останнього з трьох боків, забезпечує створення ефективної і економічної конструкції кронштейна, яка дозволяє використовувати один і той самий елемент і як бічну стінку, і як основу, на якій тримається вся конструкція. Крім цього, виконання П-подібного елемента з можливістю оточення натяжного ролика забезпечує надійність і безпечність кронштейна за рахунок того, що у випадку спадання троса з натяжного ролика він, оточений з трьох боків, застопориться на осі ролика і не призведе до травмування користувача. Крім того, кріплення бобишки і П-подібного елемента є одночасно і кріпленнями кронштейна, і монтажними кріпленнями воріт до прорізу, що спрощує монтаж воріт і зменшує кількість кріпильних елементів. А виконання кронштейна з високоміцного полімеру, окрім металевого П-подібного елемента, забезпечує ще більш плавне і м'яке перекочування роликів, які переважно є полімерними, що також зменшує зусилля і шум при експлуатації воріт. Також підвищується корозієстійкість кронштейна. Виготовлення кронштейна шляхом заливки високоміцним полімером металевого Пподібного елемента у литтєвій формі забезпечує створення монолітного міцного вузла, що сприяє збільшенню швидкості і якості монтажу кронштейна і воріт в цілому. Суть запропонованої корисної моделі пояснюється кресленнями, де на фіг. 1 зображений вид спереду кронштейна для роликів верхньої панелі секційних воріт; на фіг. 2 - вид А на фіг. 1; на фіг. 3 - вид Б на фіг. 1; на фіг. 4 - розріз В-В на фіг. 1; на фіг. 5 - загальний вид верхньої кутової частини секційних воріт з кронштейном. Кронштейн для роликів верхньої панелі секційних воріт у найкращому варіанті здійснення корисної моделі, що заявляється, який не є єдино можливим, (фіг. 1-4) містить металевий Пподібний елемент 1 (це може бути деталь, виготовлена з цинкового сплаву або з оцинкованої сталі), приєднаний шляхом заливки високоміцного полімеру у форму методом лиття під тиском до деталей, серед яких нижня вигнута полиця 2, верхня вигнута полиця 3, бобишка 4, 2 UA 71754 U 5 10 15 20 25 приєднана до полиці 2, і втулка 5, приєднана до полиці 3. Бобишка 4 призначена для кріплення кронштейна і троса привідного механізму воріт, а втулка 5 - для встановлення осі натяжного ролика 6 цього ж троса (фіг. 5). Полиця 1 має першу ділянку 7, нахилену відносно горизонталі на кут 10-55°, переважно 30°, і другу ділянку 8, відігнуту вниз, між якими виконаний плавний перехід заданим радіусом. Більша стінка елемента 1 є бічною стінкою 9 для полиць 2, 3 (фіг. 1). Переріз полиць 2, 3 з бічною стінкою 9 має С-подібний профіль 10 за рахунок заповнення полімером кутів між полицями 2, 3 і стінкою 9 (фіг. 3). Полиці 2, 3 зі спільною бічною стінкою 9 виконані з можливістю з'єднання з верхньою напрямною 11 для ролика 12 верхньої панелі 13 воріт (фіг. 5), для чого передбачені уступи 14 (фіг. 1), причому напрямна 11 має також Сподібний профіль. При встановленні на кронштейні натяжного ролика 6 П-подібний елемент 1 оточує його з трьох боків, а вісь ролика 6 проходить крізь втулку 5 і закріплюється своїми кінцями на бічних стінках елемента 1 (фіг. 5). Кріплення бобишки 4 і елемента 1 є одночасно кріпленнями кронштейна і монтажними для воріт. Кронштейн для роликів верхньої панелі секційних воріт працює таким чином. При закритому положенні воріт ролик 12 знаходиться у нижній частині кронштейна. При відкриванні воріт за допомогою приводного механізму ролик 12 разом з верхньою панеллю плавно і майже безшумно перекочується з другої ділянки 8 до першої ділянки 7 нижньої полиці 2, потребуючи при цьому невеликих зусиль користувача. З першої ділянки 7 ролик 12 також плавно і безшумно переходить у верхню напрямну 11, подальший рух по якій призводить до відкриття воріт. Завдяки С-подібному профілю, утвореному полицями 2, 3 з бічною стінкою 9, ролик 12 котиться без поперечних коливань і биття, при цьому привідний трос проходить через нього, натяжний ролик 6 і далі, до зрівноважувального пружинного пристрою (на кресленнях не показаний), а інший кінець троса закріплений бобишкою 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Кронштейн для роликів верхньої панелі секційних воріт, що містить нижню і верхню вигнуті полиці зі спільною бічною стінкою, виконані з можливістю з'єднання з верхньою напрямною для ролика верхньої панелі воріт, нижня полиця має першу ділянку, нахилену відносно горизонталі, і другу ділянку, відігнуту вниз, який відрізняється тим, що перша ділянка нахилена відносно горизонталі на кут 10-55°, між нею і другою ділянкою виконаний плавний перехід, переріз нижньої і верхньої полиць з бічною стінкою має С-подібний профіль, до нижньої полиці приєднана бобишка для кріплення кронштейна і троса привідного механізму воріт, до верхньої полиці приєднана втулка для осі натяжного ролика троса, як бічна стінка для нижньої і верхньої полиць використана більша стінка П-подібного елемента, виконаного з можливістю закріплення на ньому кінців осі натяжного ролика і оточення останнього з трьох боків. 2. Кронштейн за п. 1, який відрізняється тим, що він виконаний з високоміцного полімеру, окрім металевого П-подібного елемента. 3. Кронштейн за п. 2, який відрізняється тим, що він виготовлений шляхом заливки високоміцним полімером металевого П-подібного елемента у литтєвій формі. 3 UA 71754 U 4 UA 71754 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
