Світлодіодне джерело світла робочого і аварійного освітлення комбіноване
Номер патенту: 72545
Опубліковано: 27.08.2012
Автори: Романова Тетяна Іванівна, Титов Григорій Олександрович, Носанов Микола Ілліч, Тимченко Володимир Іванович
Формула / Реферат

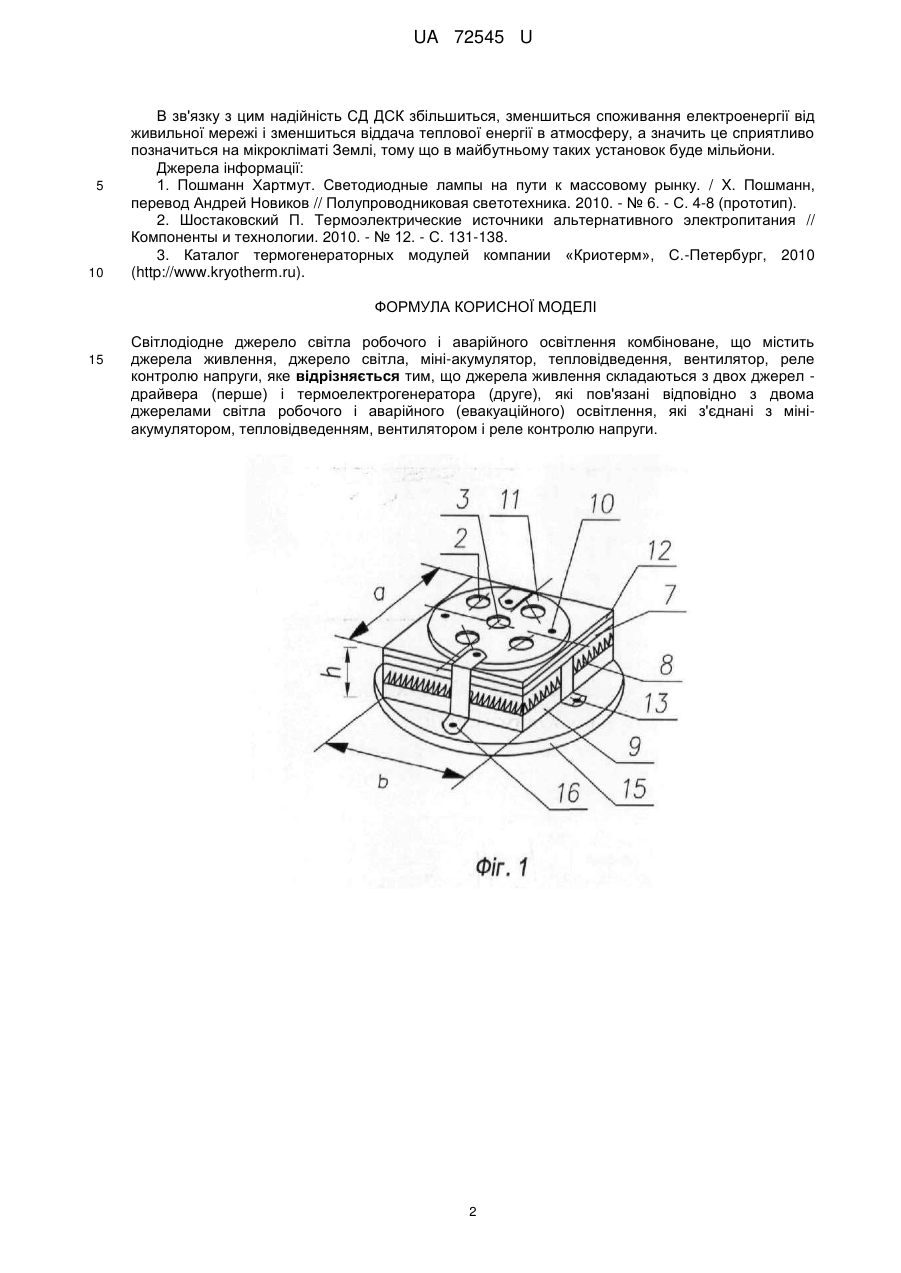

Світлодіодне джерело світла робочого і аварійного освітлення комбіноване, що містить джерела живлення, джерело світла, міні-акумулятор, тепловідведення, вентилятор, реле контролю напруги, яке відрізняється тим, що джерела живлення складаються з двох джерел - драйвера (перше) і термоелектрогенератора (друге), які пов'язані відповідно з двома джерелами світла робочого і аварійного (евакуаційного) освітлення, які з'єднані з міні-акумулятором, тепловідведенням, вентилятором і реле контролю напруги.
Текст

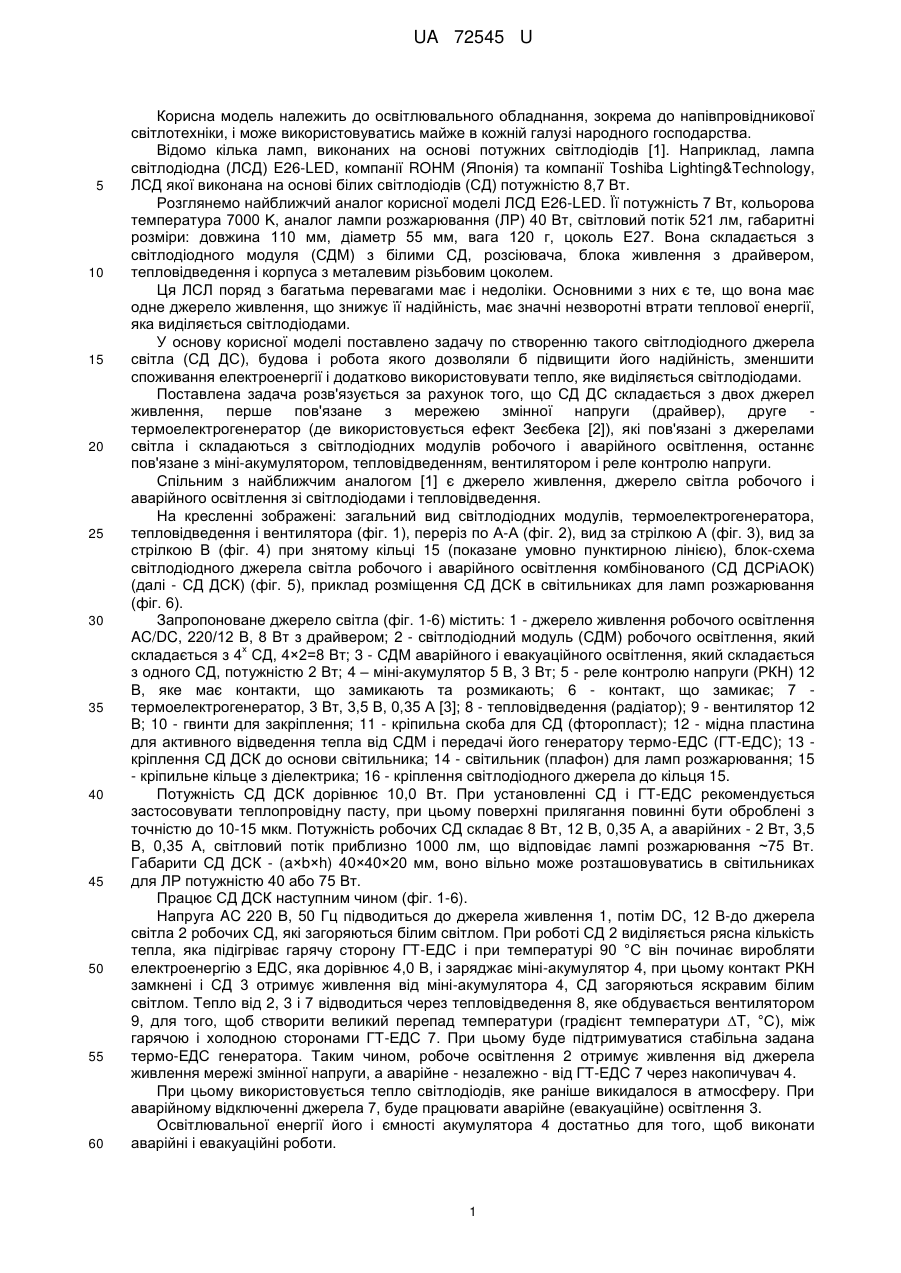

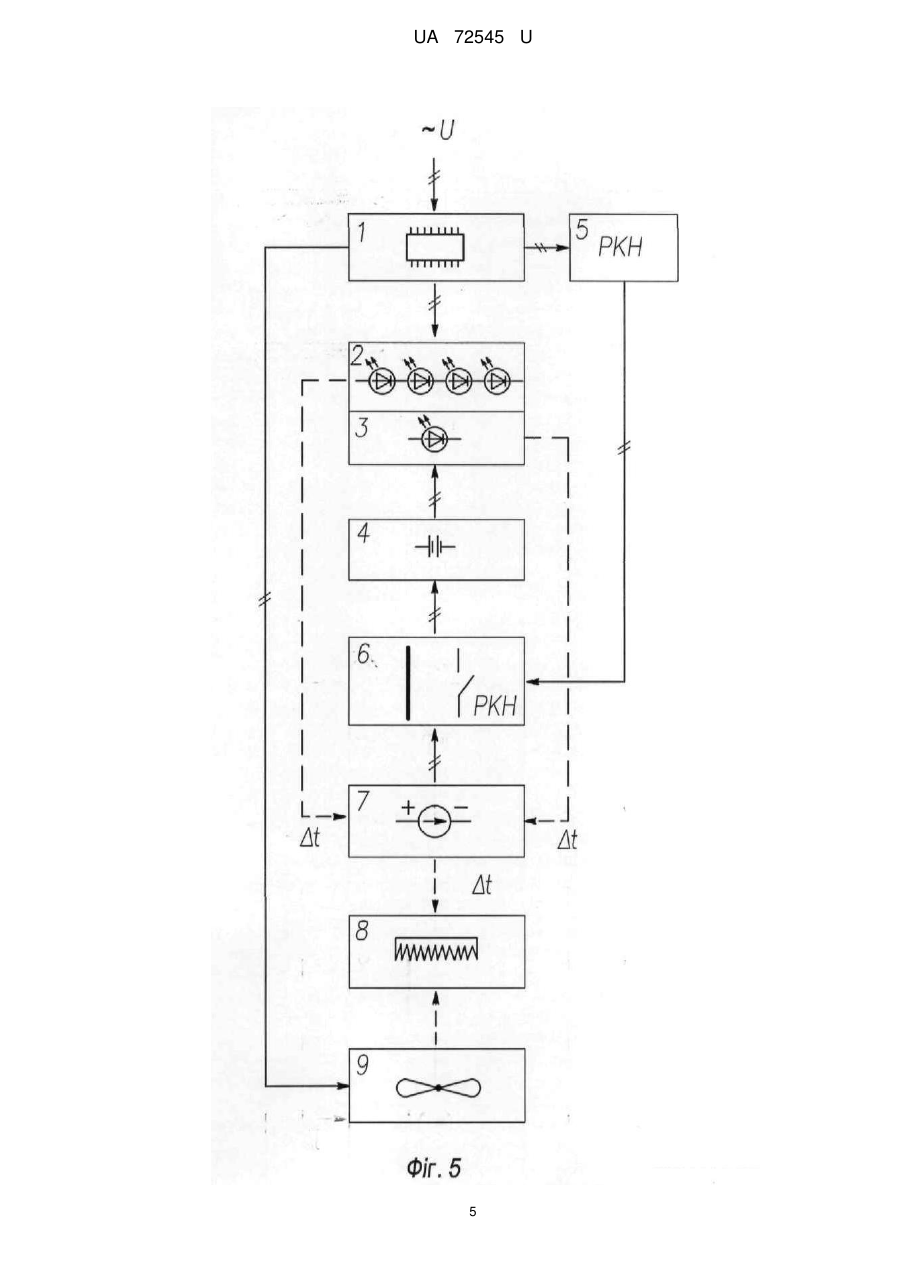

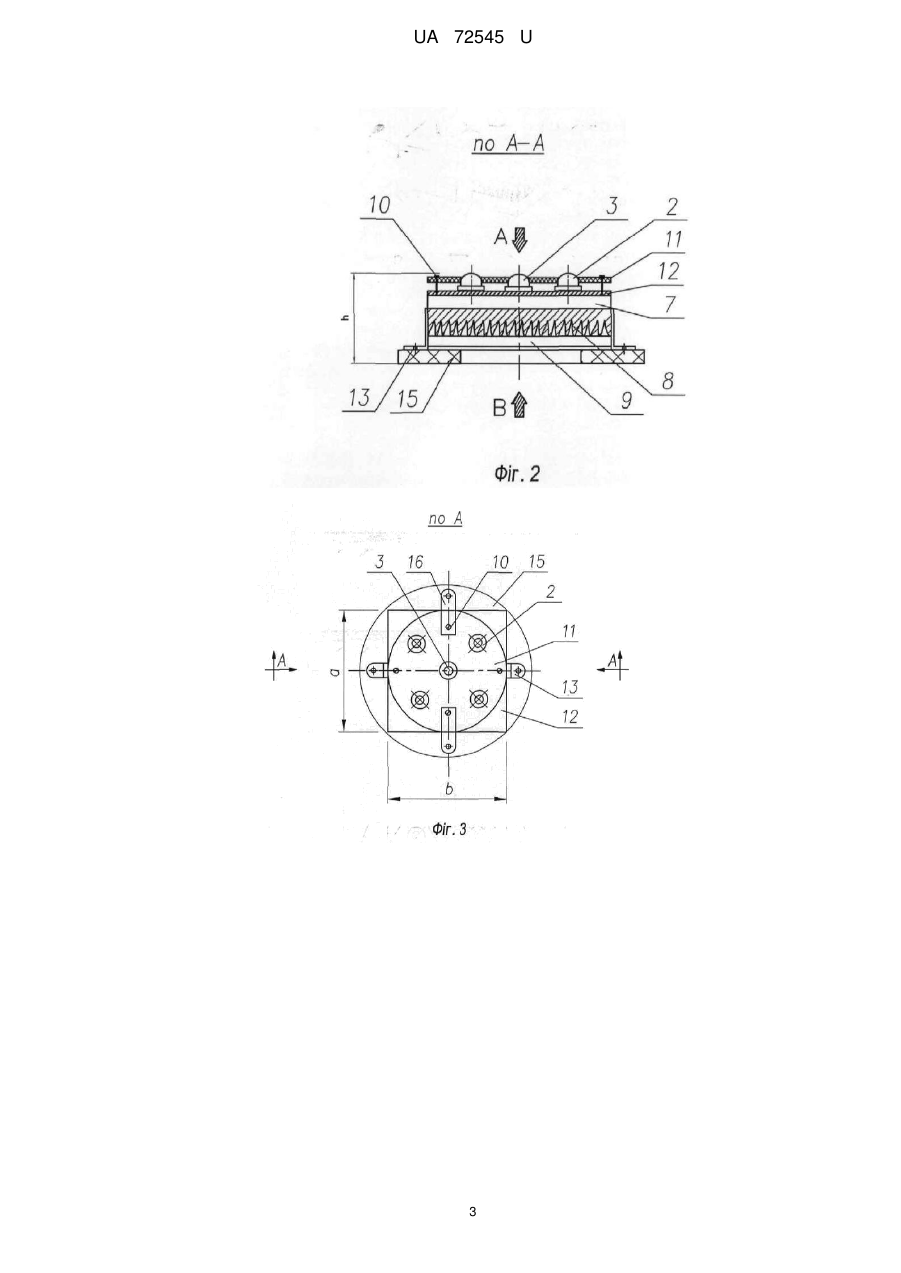

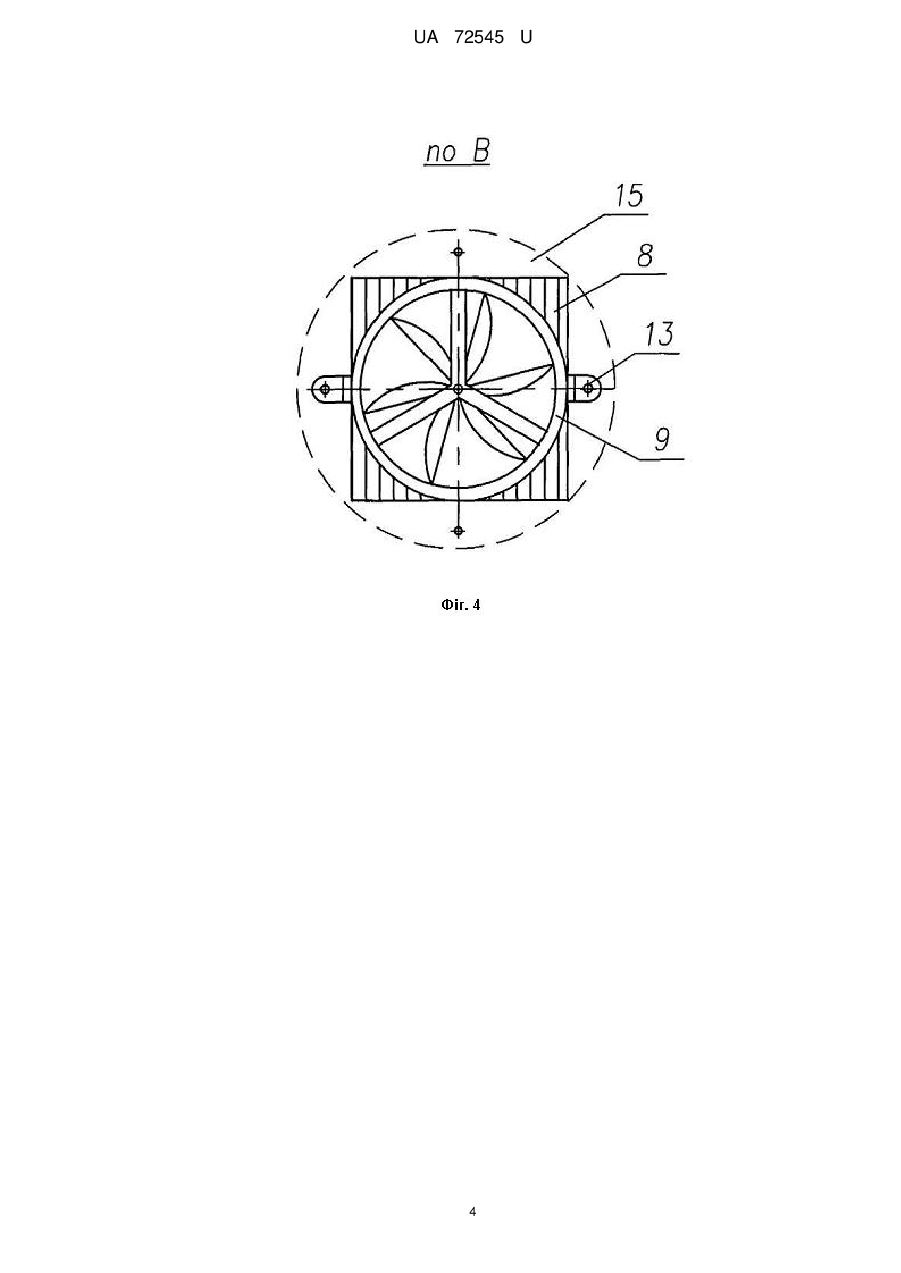

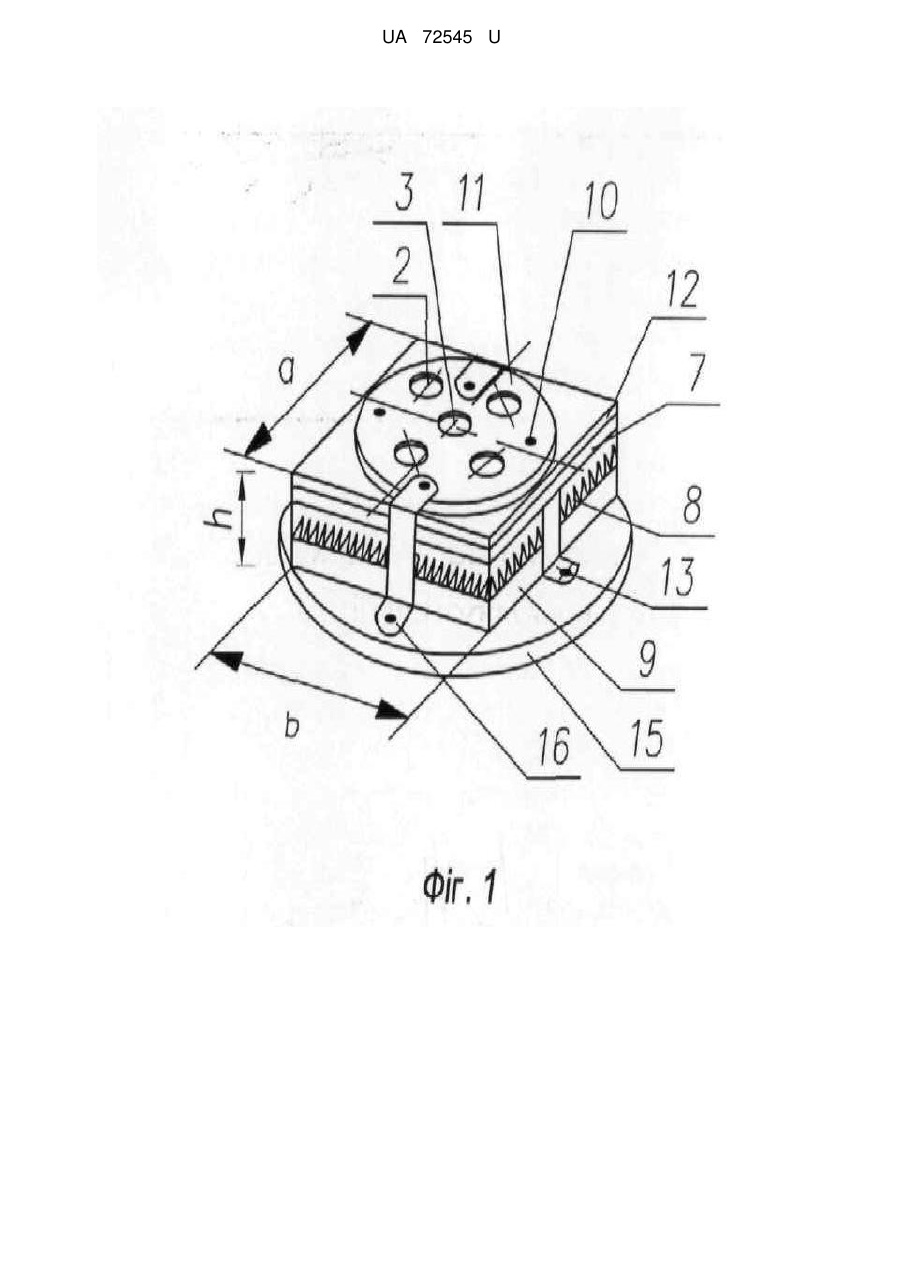

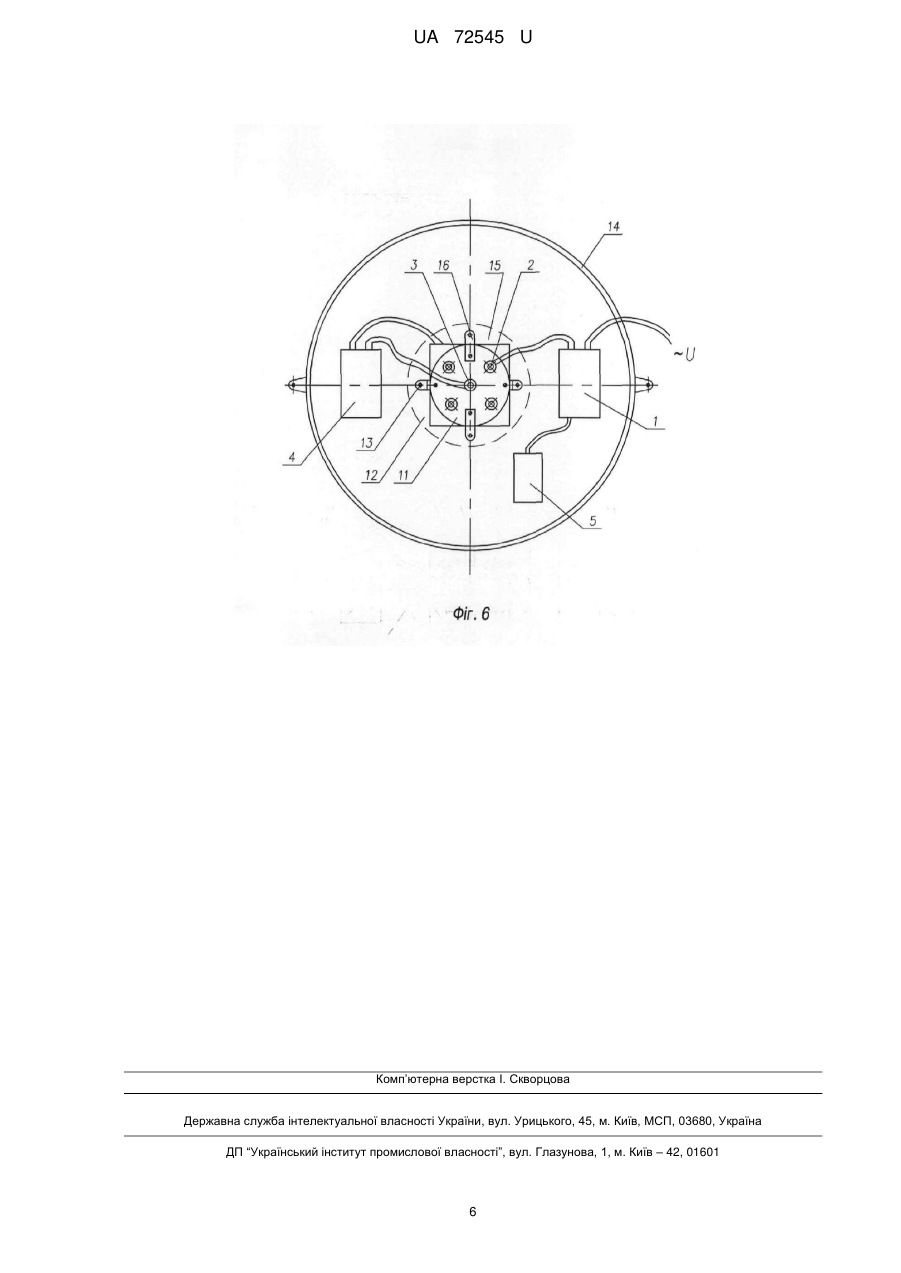

Реферат: UA 72545 U UA 72545 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до освітлювального обладнання, зокрема до напівпровідникової світлотехніки, і може використовуватись майже в кожній галузі народного господарства. Відомо кілька ламп, виконаних на основі потужних світлодіодів [1]. Наприклад, лампа світлодіодна (ЛСД) E26-LED, компанії ROHM (Японія) та компанії Toshiba Lighting&Technology, ЛСД якої виконана на основі білих світлодіодів (СД) потужністю 8,7 Вт. Розглянемо найближчий аналог корисної моделі ЛСД E26-LED. Її потужність 7 Вт, кольорова температура 7000 K, аналог лампи розжарювання (ЛР) 40 Вт, світловий потік 521 лм, габаритні розміри: довжина 110 мм, діаметр 55 мм, вага 120 г, цоколь Е27. Вона складається з світлодіодного модуля (СДМ) з білими СД, розсіювача, блока живлення з драйвером, тепловідведення і корпуса з металевим різьбовим цоколем. Ця ЛСЛ поряд з багатьма перевагами має і недоліки. Основними з них є те, що вона має одне джерело живлення, що знижує її надійність, має значні незворотні втрати теплової енергії, яка виділяється світлодіодами. У основу корисної моделі поставлено задачу по створенню такого світлодіодного джерела світла (СД ДС), будова і робота якого дозволяли б підвищити його надійність, зменшити споживання електроенергії і додатково використовувати тепло, яке виділяється світлодіодами. Поставлена задача розв'язується за рахунок того, що СД ДС складається з двох джерел живлення, перше пов'язане з мережею змінної напруги (драйвер), друге термоелектрогенератор (де використовується ефект Зеєбека [2]), які пов'язані з джерелами світла і складаються з світлодіодних модулів робочого і аварійного освітлення, останнє пов'язане з міні-акумулятором, тепловідведенням, вентилятором і реле контролю напруги. Спільним з найближчим аналогом [1] є джерело живлення, джерело світла робочого і аварійного освітлення зі світлодіодами і тепловідведення. На кресленні зображені: загальний вид світлодіодних модулів, термоелектрогенератора, тепловідведення і вентилятора (фіг. 1), переріз по А-А (фіг. 2), вид за стрілкою А (фіг. 3), вид за стрілкою В (фіг. 4) при знятому кільці 15 (показане умовно пунктирною лінією), блок-схема світлодіодного джерела світла робочого і аварійного освітлення комбінованого (СД ДСРіАОК) (далі - СД ДСК) (фіг. 5), приклад розміщення СД ДСК в світильниках для ламп розжарювання (фіг. 6). Запропоноване джерело світла (фіг. 1-6) містить: 1 - джерело живлення робочого освітлення AC/DC, 220/12 В, 8 Вт з драйвером; 2 - світлодіодний модуль (СДМ) робочого освітлення, який х складається з 4 СД, 4×2=8 Вт; 3 - СДМ аварійного і евакуаційного освітлення, який складається з одного СД, потужністю 2 Вт; 4 – міні-акумулятор 5 В, 3 Вт; 5 - реле контролю напруги (РКН) 12 В, яке має контакти, що замикають та розмикають; 6 - контакт, що замикає; 7 термоелектрогенератор, 3 Вт, 3,5 В, 0,35 А [3]; 8 - тепловідведення (радіатор); 9 - вентилятор 12 В; 10 - гвинти для закріплення; 11 - кріпильна скоба для СД (фторопласт); 12 - мідна пластина для активного відведення тепла від СДМ і передачі його генератору термо-ЕДС (ГТ-ЕДС); 13 кріплення СД ДСК до основи світильника; 14 - світильник (плафон) для ламп розжарювання; 15 - кріпильне кільце з діелектрика; 16 - кріплення світлодіодного джерела до кільця 15. Потужність СД ДСК дорівнює 10,0 Вт. При установленні СД і ГТ-ЕДС рекомендується застосовувати теплопровідну пасту, при цьому поверхні прилягання повинні бути оброблені з точністю до 10-15 мкм. Потужність робочих СД складає 8 Вт, 12 В, 0,35 А, а аварійних - 2 Вт, 3,5 В, 0,35 А, світловий потік приблизно 1000 лм, що відповідає лампі розжарювання ~75 Вт. Габарити СД ДСК - (a×b×h) 40×40×20 мм, воно вільно може розташовуватись в світильниках для ЛР потужністю 40 або 75 Вт. Працює СД ДСК наступним чином (фіг. 1-6). Напруга AC 220 В, 50 Гц підводиться до джерела живлення 1, потім DC, 12 В-до джерела світла 2 робочих СД, які загоряються білим світлом. При роботі СД 2 виділяється рясна кількість тепла, яка підігріває гарячу сторону ГТ-ЕДС і при температурі 90 °С він починає виробляти електроенергію з ЕДС, яка дорівнює 4,0 В, і заряджає міні-акумулятор 4, при цьому контакт РКН замкнені і СД 3 отримує живлення від міні-акумулятора 4, СД загоряються яскравим білим світлом. Тепло від 2, 3 і 7 відводиться через тепловідведення 8, яке обдувається вентилятором 9, для того, щоб створити великий перепад температури (градієнт температури T, °С), між гарячою і холодною сторонами ГТ-ЕДС 7. При цьому буде підтримуватися стабільна задана термо-ЕДС генератора. Таким чином, робоче освітлення 2 отримує живлення від джерела живлення мережі змінної напруги, а аварійне - незалежно - від ГТ-ЕДС 7 через накопичувач 4. При цьому використовується тепло світлодіодів, яке раніше викидалося в атмосферу. При аварійному відключенні джерела 7, буде працювати аварійне (евакуаційне) освітлення 3. Освітлювальної енергії його і ємності акумулятора 4 достатньо для того, щоб виконати аварійні і евакуаційні роботи. 1 UA 72545 U 5 10 В зв'язку з цим надійність СД ДСК збільшиться, зменшиться споживання електроенергії від живильної мережі і зменшиться віддача теплової енергії в атмосферу, а значить це сприятливо позначиться на мікрокліматі Землі, тому що в майбутньому таких установок буде мільйони. Джерела інформації: 1. Пошманн Хартмут. Светодиодные лампы на пути к массовому рынку. / X. Пошманн, перевод Андрей Новиков // Полупроводниковая светотехника. 2010. - № 6. - С. 4-8 (прототип). 2. Шостаковский П. Термоэлектрические источники альтернативного электропитания // Компоненты и технологии. 2010. - № 12. - С. 131-138. 3. Каталог термогенераторных модулей компании «Криотерм», С.-Петербург, 2010 (http://www.kryotherm.ru). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Світлодіодне джерело світла робочого і аварійного освітлення комбіноване, що містить джерела живлення, джерело світла, міні-акумулятор, тепловідведення, вентилятор, реле контролю напруги, яке відрізняється тим, що джерела живлення складаються з двох джерел драйвера (перше) і термоелектрогенератора (друге), які пов'язані відповідно з двома джерелами світла робочого і аварійного (евакуаційного) освітлення, які з'єднані з мініакумулятором, тепловідведенням, вентилятором і реле контролю напруги. 2 UA 72545 U 3 UA 72545 U 4 UA 72545 U 5 UA 72545 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
ДивитисяДодаткова інформація
Назва патенту англійськоюCombined led light source of work and emergency lighting
Автори англійськоюNosanov Mykola Illich, Tymchenko Volodymyr Ivanovych, Romanova Tetiana Ivanivna, Tytov Hryhorii Oleksandrovych
Назва патенту російськоюСветодиодный источник света рабочего и аварийного освещения комбинированный
Автори російськоюНосанов Николай Ильич, Тимченко Владимир Иванович, Романова Татьяна Ивановна, Титов Григорий Александрович
МПК / Мітки
МПК: F21L 4/00
Мітки: комбіноване, аварійного, джерело, робочого, світлодіодне, світла, освітлення
