Проектор для перегляду стереослайдів (варіанти)

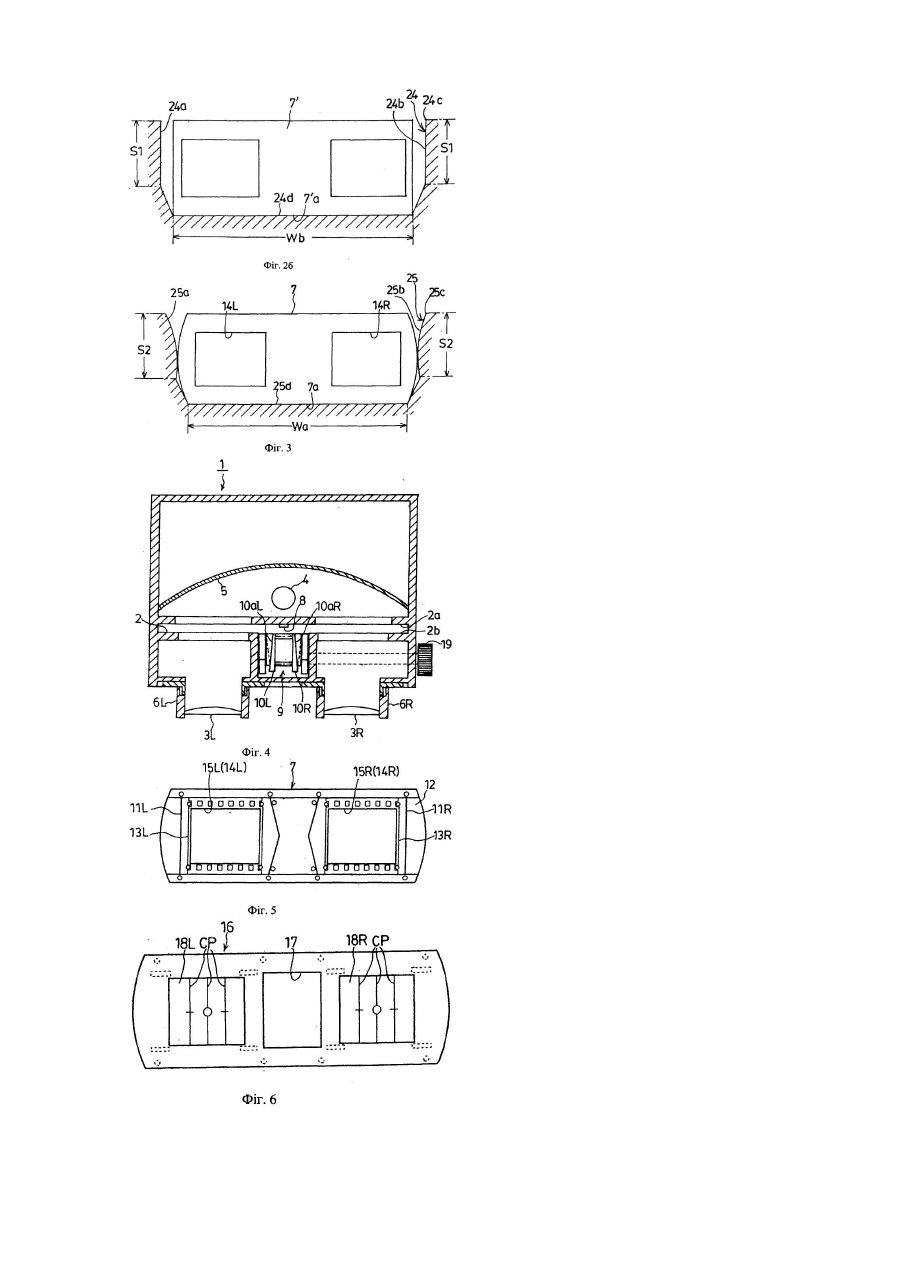

Даний винахід стосується проектора для перегляду стереодіапозитивів (стереослайдів), більш конкретно, проектора для перегляду стереослайдів, у якому удосконалена форма секції тримача рамки для слайда із забезпеченням кращих умов завантаження рамки для стереослайда та кращого її позиціювання. Відома заявка того ж заявника на проектор для перегляду стереослайдів [Японська патентна заявка №Неі 11-273315]. На Фіг.4 позицією 1 позначений проектор для перегляду стереослайдів. Даний проектор для стереослайдів обладнаний парою окулярних лінз 3L і 3R (лівою і правою) у задній зоні секції 2 тримача рамки для слайда у вигляді каналу, а також лампою 4 освітлення та кільцевим відбивачем 5 перед секцією 2 тримача рамки слайда, у результаті чого при засвічуванні лампи 4 освітлення світло відбивається на зворотний бік секції 2 тримача рамки для слайда за допомогою кільцевого відбивача 5. Тримачі окулярних лінз 6L і 6R для окулярних лінз 3L і 3R мають конструкцію, яка здатна настроюватися на відстань між оптичною віссю і фокусом у напрямку оптичної осі. Рамка 7 для стереослайда (Фіг.5) вільно встановлюється в секції 2 тримача рамки для слайда. Для позиціювання рамки 7 у прямому і зворотному напрямках на поверхні 2а передньої стінки секції 2 тримача рамки для слайда передбачена плоска пружина 8, при цьому рамка 7 для стереослайда притискається до поверхні 2b задньої стінки секції 2 тримача рамки для слайда. Крім того, пристрій 9 для настроювання кроку плівки встановлений посередині лівої і правої окулярних лінз 3L і 3R та поза візуальним полем лівої і правої окулярних лінз 3L і 3R. Даний пристрій 9 для настроювання кроку плівки призначений для регулювання відстані між лівим і правим тримачами 11L і 11R плівки рамки 7 для стереослайда, введеної в секцію 2 тримача рамки для слайдів, шляхом обертання гвинтових кулачків 10L і 10R пристрою 9 для настроювання кроку плівки. Зазначені гвинтові кулачки 10L і 10R виконані напівкруглими, як показано на вигляді збоку, і сконструйовані таким чином, що в початковому положенні дані гвинтові кулачки 10L і 10R не входять у секцію 2 тримача рамки слайда. Операція настроювання кроку переміщення плівки і процедура встановлення плівки описані нижче. Лівий і правий тримачі плівки 11L і 11R змонтовані на опорному каркасі 12 рамки 7 для стереослайда, при цьому лівий і правий тримачі плівки 11L і 11R максимально тісно наближені один до одного для встановлення плівок 13L і 13R у тримачах 11L і 11R. Опорний каркас 12 обладнаний лівим і правим вікнами 14L і 14R, а лівий і правий тримачі плівки 11L і 11R обладнані лівим і правим вікнами 15L і 15R, відповідно, у результаті чого світло лампи 4 освітлення досягає плівок 13L і 13R. Потім колімаційний шаблон 16 для формування зображення, поданий на Фіг.6, кріпиться до опорного каркаса 12, на якому встановлені плівки 13L і 13R. Колімаційний шаблон 16 обладнаний квадратним вікном 17 для вільного входу і виходу гвинтових кулачків 10L і 10R, а також правим і лівим прозорими вікнами 18L і 18R. Такий самий колімаційний шаблон СР, складений в основному з набору вертикальних ліній, нанесений, відповідно, на зворотному боці прозорих вікон 18L і 18R. Потім опорний каркас 12, приєднаний разом з колімаційним шаблоном 16, завантажується в секцію 2 тримача рамки для слайдів проектора 1 для стереослайдів, який поданий на Фіг.4. Після цього в стереоскопічній системі технічного зору за допомогою окулярних лінз 3L і 3R проектора 1 для стереослайдів забезпечується тісне наближення зображень на плівках 13L і 13R стосовно колімаційного шаблона СР колімаційного шаблона 16 для формування зображення. Якщо стереоскопічні зображення видно у тій самій площині, що й колімаційні шаблони СР або за межами колімаційного шаблона СР, крок плівки рамки 7 для стереослайда є відповідним вимозі, і у настроюванні кроку плівки немає потреби. Якщо крок плівки не відповідає вимогам, маховик 19 проектора 1 для стереослайда обертають з метою настроювання кроку плівки. Тобто, якщо маховик 19 обертають за годинниковою стрілкою, гвинтові кулачки 10L і 10R обертаються від початкового положення, щоб ввійти в секцію 2 тримача рамки для стереослайдів таким чином, що точки поверхонь 10aL і 10aR кулачків починають контактувати з обома тримачами 11L і 11R плівки, забезпечуючи проштовхування тримачів 11L і 11R плівки назовні. У результаті інтервал між тримачами 11L і 11R плівки збільшується. У цей час зона, у якій зовнішні грані растрів плівок 13L і 13R перекриваються гранями прозорих вікон 18L і 18R колімаційного шаблона 16, збільшується, а відрізок (інтервал) стереоскопічного зображення переміщається назад стосовно колімаційних шаблонів СР. Потім, у той час як стереоскопічне зображення проглядається у тій самій площині, що й колімаційні шаблони СР або за межами колімаційного шаблона СР, досягається оптимальний крок плівки. У цей момент маховик 19 повертають у зворотній бік, повертаючи в такий спосіб гвинтові кулачки 10L і 10R у вихідне положення. Протягом даного періоду часу тримачі плівки 11L і 11R утримуються в положенні, що забезпечує оптимальний крок плівки. Після цього рамка 7 стереослайда виймається із секції 2 тримача рамки для слайда з метою видалення колімаційного шаблона 16 з опорного каркаса 12 і встановлення на його місце покривного каркаса 21, що містить вікна 20L і 20R, як показано на Фіг.7. У результаті рамка 7 для стереослайдів з оптимальним кроком плівки виявляється укомплектованою. Укомплектована рамка 7 для стереослайдів може бути встановлена в секції 2 тримача рамки для слайдів проектора 1 і використана для оцінки плівок. Навіть при повороті маховика 19 під час перегляду гвинтові кулачки 10L і 10R не будуть контактувати з тримачами плівки 11L і 11R і, отже, крок плівки не зміниться, оскільки тримачі плівки 11L і 11R покриті покривним каркасом 21. Крім того, під час настроювання кроку плівки, у випадку, якщо величина кроку плівки перевищує оптимальне значення і стає надлишковою і, отже, стереоскопічне зображення опиняється у полі зору далеко від колімаційних шаблонів СР, крок плівки перенастроюється. У цей час маховик 19 повертається у зворотній бік для повернення гвинтових кулачків 10L і 10R у вихідне положення. Рамка 7 для стереослайдів виймається із секції 2 тримача рамки для слайдів, а лівий і правий тримачі плівки 11L і 11R примушуються до переміщення ковзним рухом у положення, в якому тримачі плівки 11L і 11R опиняються у найближчому розташуванні відносно один одного. Після цього рамка 7 для стереослайдів перезавантажується для перенастроювання кроку плівки шляхом повороту маховика 26. Проектор 1 для стереослайдів являє собою проектор для стереослайдів, обладнаний пристроєм 9 для настроювання кроку плівки. Широко відомий також і відмінний від проектора 1 для стереослайдів відносно дешевий проектор для стереослайдів (не показаний), не укомплектований пристроєм для настроювання кроку стрічки, який використовується головним чином для оцінки за враженням. На Фіг.8(а) подана рамка 7 для стереослайдів, яка може бути встановлена або в проекторі 1 для стереослайдів, обладнаному пристроєм 9 для настроювання кроку плівки, або в проекторі для стереослайдів, не укомплектованому пристроєм 9 для настроювання кроку плівки, який в основному використовується для оцінки за враженням. Більш конкретно, показана рамка, лівий і правий протилежні кінці якої виконані у вигляді кільцевої дуги. Якщо вертикальний розмір рамки 7 для стереослайдів позначити Н, мінімальний поперечний розмір прийняти за Wa, максимальний горизонтальний розмір прийняти за Wd, радіус кільцевої дуги правого і лівого кінців позначити r, то рамка для стереослайдів може бути охарактеризована наступними виразами: Wd={(Wa)2=(H)2}1/2 r=[{(Wa)2=(H)2}1/2/2 На Фіг.8(b) подана ще одна конструкція прямокутної рамки 7' для стереослайдів, яка встановлюється в проектор для стереослайдів, використовуваний для оцінки, але не укомплектований пристроєм для настроювання кроку плівки. Дана рамка має форму прямокутника з вертикальним розміром Η та горизонтальним розміром Wb, який ідентичний мінімальному горизонтальному розміру Wa рамки 7 для стереослайдів. Секція 2 тримача рамки для слайдів, показана на Фіг.9, передбачена в обох типах проекторів: як у проекторі 1 для стереослайдів, обладнаному пристроєм 9 для настроювання кроку плівки, так і в проекторі для стереослайдів, не укомплектованому пристроєм для настроювання кроку плівки, що використовується головним чином для оцінки, при цьому в даній секції можуть бути встановлені обидва типи рамок 7 і 7'. Секція 2 тримача рамки для слайдів сконструйована таким чином, що ліва і права внутрішні стінки секції 2 тримача рамки для слайдів паралельні одна одній, а відстань Wg між лівою і правою внутрішніми стінками в основному ідентична максимальному горизонтальному розміру Wd, рамки 7 для стереослайдів, що має значний горизонтальний розмір. Тому, як показано на Фіг.9(а), рамка 7 для стереослайдів може бути плавно введена в секцію 2 тримача рамки для слайдів, а позиціювання успішно виконується так, що ділянка рамки 7 для стереослайдів, яка має максимальний горизонтальний розмір, контактує з лівою і правою внутрішніми стінками секції 2 тримача рамки для слайдів. Однак, як показано на Фіг.9(b), горизонтальний розмір Wb рамки 7', що має форму прямокутника, коротший за розмір Wg між лівою і правою внутрішніми стінками секції 2 тримача рамки для слайдів. Отже, для позиціювання в секції 2 тримача рамки для слайдів потрібен адаптер 22. Виходячи із сказаного вище, при використанні рамки 7' для стереослайдів необхідно витрачати додаткові кошти на придбання адаптера 22. Крім того, при цьому виникає цілий ряд незручностей, пов'язаних з необхідністю видалення і зберігання адаптера 22 при використанні рамки 7 для стереослайдів замість рамки 7' для стереослайдів. Таким чином, у зв'язку з даним проектором для стереослайдів існує задача, що потребує технічного вирішення, суть якої полягає у тому, щоб створити конструкцію проектора, у якому прямокутна рамка для стереослайдів, а також рамка для стереослайдів, що має лівий і правий протилежні кінці у вигляді кільцевої дуги, могли б плавно вводитися і позиціюватися у секції тримача рамки для слайдів без використання адаптера. Отже, даний винахід спрямований на вирішення даної технічної задачі. Даний винахід створений для вирішення викладеної вище технічної задачі, при цьому дана технічна задача вирішується тим, що створено проектор для стереослайдів, який включає ліву і праву окулярні лінзи, обладнану виїмкою секцію тримача рамки для слайдів, призначену для вибіркового введення прямокутної рамки для стереослайдів і рамки для стереослайдів, що має лівий і правий протилежні кінці у формі кільцевої дуги, перед лівою і правою окулярними лінзами, у якому ліва і права внутрішні стінки секції тримача рамки для слайдів сформовані похилими таким чином, що відстань між внутрішніми стінками звужується у напрямку введення рамки для стереослайдів, а відстань між лівою і правою внутрішніми стінками у внутрішній донній частині секції тримача рамки для слайдів сформована такою, щоб, по суті, набути того ж самого розміру, що й ліва - права довжина завантажувальної зони рамки для стереослайдів, при цьому створюються умови, за яких зона введення рамки для стереослайдів розташовується так, що ліва і права внутрішні стінки знаходяться у внутрішній донній частині секції тримача рамки для слайдів; - проектор для стереослайдів, що включає ліву і праву окулярні лінзи, обладнану виїмкою секцію тримача рамки для слайдів, призначену для вибіркового введення прямокутної рамки для стереослайдів і рамки для стереослайдів, що має лівий і правий протилежні кінці у формі кільцевої дуги, перед лівою і правою окулярними лінзами; у якому ліва і права внутрішні стінки секції тримача рамки для слайдів сформовані таким чином, що ліва і права внутрішні стінки розташовані паралельно на заданій довжині у напрямку введення від завантажувальної зони рамки для стереослайдів або сформовані похилими, щоб забезпечити звуження у напрямку введення рамки для стереослайдів, а також такими, що формуються похилими, щоб забезпечувалося подальше звуження у напрямку введення від положення заданої довжини, при цьому відстань між лівою і правою внутрішніми стінками у внутрішній донній частині секції тримача рамки для слайдів сформована такою, щоб, по суті, набути такого ж розміру, що й ліва - права довжина завантажувальної зони рамки для стереослайдів, при цьому створюються умови, за яких зона введення прямокутної рамки для стереослайдів розміщається так, що ліва і права внутрішні стінки знаходяться у внутрішній донній частині секції тримача рамки для слайдів, а протилежні кінці рамки для стереослайдів, що мають форму кільцевої дуги, розміщаються таким чином, що ліва і права внутрішні стінки знаходяться в межах заданої довжини; і - проектор для стереослайдів, що включає ліву і праву окулярні лінзи, обладнану виїмкою секцію тримача рамки для слайдів, призначену для вибіркового введення прямокутної рамки для стереослайдів і рамки для стереослайдів, що має лівий і правий протилежні кінці у формі кільцевої дуги, перед лівою і правою окулярними лінзами, у якому ліва і права внутрішні стінки секції тримача рамки для слайдів сформовані вигнутої форми, що виступають усередину на заданій довжині у напрямку введення від завантажувальної зони рамки для стереослайдів та сформовані похилими, щоб забезпечити звуження у напрямку введення рамки для стереослайдів від положення заданої довжини, при цьому відстань між лівою і правою внутрішніми стінками у внутрішній донній частині секції тримача рамки для слайдів сформована таким чином, щоб, по суті, набути того ж самого розміру, що й ліва - права довжина завантажувальної зони рамки для стереослайдів, при цьому створюються умови, за яких зона введення прямокутної рамки для стереослайдів розташовується так, що ліва і права внутрішні стінки знаходяться у внутрішній донній частині секції тримача рамки для слайдів, а протилежні кінці рамки для стереослайдів, що мають форму кільцевої дуги, розміщаються таким чином, що вигнуті ліва і права внутрішні стінки знаходяться в межах заданої довжини. Як буде докладно пояснено на першому прикладі здійснення, відповідно до першого варіанта винаходу, запропоновано проектор, у якому ліва і права внутрішні стінки секції тримача рамки для слайдів сформовані похилими, при цьому відстань між лівою і правою внутрішніми стінками звужується у напрямку введення рамки для стереослайдів, а відстань між лівою і правою внутрішніми стінками у внутрішній донній частині секції тримача рамки для слайдів сформована таким чином, щоб, по суті, набути того ж самого розміру, що й ліва права довжина завантажувальної зони рамки для стереослайдів, при цьому створюються умови, за яких зона введення прямокутної рамки для стереослайдів розташовується так, що ліва і права внутрішні стінки знаходяться у внутрішній донній частині секції тримача рамки для слайдів. У результаті рамка для стереослайдів може бути плавно введена в секцію тримача рамки для слайдів, при цьому її позиціювання може бути легко виконане без застосування адаптера, потрібного у пристроях з рівня техніки. Крім того, відповідно до другого варіанта винаходу, запропоновано проектор для стереослайдів, у якому ліва і права внутрішні стінки секції тримача рамки для слайдів сформовані таким чином, що ліва і права внутрішні стінки розташовані паралельно на заданій довжині у напрямку введення від завантажувальної зони рамки для стереослайдів, або сформовані похилими, щоб забезпечувалося звуження у напрямку введення рамки для стереослайдів, а також такими, що формуються похилими, для забезпечення подальшого звуження у напрямку введення від положення заданої довжини, при цьому відстань між лівою і правою внутрішніми стінками у внутрішній донній частині секції тримача рамки для слайдів сформована такою, щоб, по суті, набути того ж самого розміру, що й ліва - права довжина завантажувальної зони рамки для стереослайдів, при цьому створюються умови, за яких зона встановлення прямокутної рамки для стереослайдів розташовується так, що ліва і права внутрішні стінки знаходяться у внутрішній донній частині секції тримача рамки для слайдів, а протилежні кінці рамки для стереослайдів у формі кільцевої дуги розташовуються таким чином, що ліва і права внутрішні стінки знаходяться в межах заданої довжини. У результаті досягається такий самий позитивний ефект, який забезпечується відповідно до першого аспекту даного винаходу. Крім того, оскільки ліва і права внутрішні стінки та рамка для стереослайда приводяться у контакт один з одним на заданій довжині, може бути виконане більш точне позиціювання і створені умови для підтримування заданого позиціювання. Отже, може бути відвернене підіймання рамки для стереослайдів над секцією тримача оправки для стереослайдів. Крім того, відповідно до третього варіанта винаходу, запропоновано проектор для стереослайдів, у якому ліва і права внутрішні стінки секції тримача рамки для слайдів виготовлені вигнутої форми, виступають усередину на заданій довжині у напрямку введення від завантажувальної зони рамки для стереослайдів і сформовані похилими, щоб забезпечити звуження у напрямку введення рамки для стереослайдів від положення заданої довжини, при цьому відстань між лівою і правою внутрішніми стінками у внутрішній донній частині секції тримача рамки для слайдів сформована таким чином, щоб, по суті, набути того ж самого розміру, що й ліва - права довжина завантажувальної зони рамки для стереослайдів, причому створюються умови, за яких зона введення прямокутної рамки для стереослайдів розташовується так, що ліва і права внутрішні стінки знаходяться у внутрішній донній частині секції тримача рамки для слайдів, а протилежні кінці рамки для стереослайдів у формі кільцевої дуги розміщаються так, що вигнуті ліва і права внутрішні стінки знаходяться в межах заданої довжини. У результаті досягається такий самий позитивний ефект, що забезпечується відповідно до другого аспекту даного винаходу. Таким чином, сукупність суттєвих ознак за даним винаходом забезпечує у цілому значний позитивний ефект. На Фіг.1(а) показаний приклад здійснення даного винаходу, відповідно до першого його варіанта, у вигляді поздовжнього перерізу секції тримача рамки для слайдів з встановленою в ній рамкою для стереослайдів, обладнаною поверхнями, що мають форму кільцевої дуги; на Фіг.1(b) поданий приклад здійснення даного винаходу, відповідно до першого його варіанта, у вигляді поздовжнього перерізу секції тримача рамки для слайдів з встановленою в ній прямокутною рамкою для стереослайдів; на Фіг.2(а) поданий приклад здійснення даного винаходу, відповідно до другого його варіанта, у вигляді поздовжнього перерізу секції тримача рамки для слайдів з встановленою в ній рамкою для стереослайдів, обладнаною поверхнями, що мають форму кільцевої дуги; на Фіг.2(b) показаний приклад здійснення даного винаходу, відповідно до другого його варіанта, у вигляді поздовжнього перерізу секції тримача рамки для слайдів з встановленою в ній прямокутною рамкою для стереослайдів; на Фіг.3 поданий приклад здійснення даного винаходу, відповідно до третього його варіанта, у вигляді поздовжнього перерізу секції тримача рамки для слайдів з встановленою в ній рамкою для стереослайдів, обладнаною поверхнями, що мають форму кільцевої дуги; на Фіг.4 подано горизонтальний переріз проектора для стереослайдів, описаного у рівні техніки; на Фіг.5 подана вертикальна проекція проектора для стереослайдів, описаного у рівні техніки; на Фіг.6 показана вертикальна проекція колімаційного шаблона для формування зображення, описаного у рівні техніки; на Фіг.7 подана вертикальна проекція колімаційного покривного каркаса, описаного у рівні техніки; на Фіг.8(а) показана вертикальна проекція рамки для стереослайдів, обладнаної поверхнями, що мають форму кільцевої дуги, та описаної у рівні техніки; на Фіг.8(b) подана вертикальна проекція прямокутної рамки для стереослайдів, описаної у рівні техніки; на Фіг.9(а) показаний приклад з рівня техніки, що являє собою вертикальну проекцію секції тримача рамки для слайдів з встановленою в ній рамкою для стереослайдів, обладнаною поверхнями, що мають форму кільцевої дуги; на Фіг.9(b) показано приклад з рівня техніки, що являє собою вертикальну проекцію секції тримача рамки для слайдів з встановленою в ній прямокутною рамкою для стереослайдів. Описується більш прийнятний приклад здійснення винаходу з посиланнями на Фіг.1-3. Для полегшення сприйняття складові частини пристрою, що були згадані при описі прикладу з рівня техніки, позначені ідентичними позиціями, а їх описання виключене з даного розділу. На Фіг.1 позицією 23 позначена секція тримача рамки для слайдів, відповідно до першого варіанта винаходу, причому дана секція 23 тримача рамки для слайдів використовується як для проектора для стереослайдів (не показано), що містить пристрій для настроювання кроку плівки (не показаний), так і для проектора для стереослайдів (не показано), не укомплектованого пристроєм для настроювання кроку плівки. Ліва і права внутрішні стінки 23а і 23b секції 23 тримача рамки для слайдів виконані похилими, що забезпечує їх звуження у напрямку введення рамки 7 для стереослайдів, яка обладнана лівим і правим протилежними кінцями, що мають форму кільцевої дуги, або прямокутної рамки 7' для стереослайдів, при цьому відстань між лівою і правою внутрішніми стінками 23а і 23b у внутрішній донній частині 23с секції тримача рамки для слайдів встановлюється такою, щоб, по суті, набути того ж самого розміру, що й ліва - права довжина Wa, Wb завантажувальної зони 7а, 7'а рамки 7, 7', відповідно. Як показано на Фіг.1(а), рамка 7 для стереослайдів, яка обладнана лівим і правим протилежними кінцями, що мають форму кільцевої дуги, може бути легко введена в секцію 23 тримача рамки 7 для слайдів, і оскільки завантажувальна зона 7а рамки 7 для стереослайдів розташовується між правою і лівою внутрішніми стінками 23а і 23b у внутрішній донній частині 23с секції тримача рамки для слайдів, позиціювання здійснюється без ускладнень. Крім того, як показано на Фіг.1(b), навіть якщо використовується прямокутна рамка 7' для стереослайдів, рамка 7' для стереослайдів може бути легко введена в секцію 23 тримача рамки для слайда, і оскільки завантажувальна зона 7'а рамки 7' для стереослайдів розташовується між правою і лівою внутрішніми стінками 23а і 23b у внутрішній донній частині 23с секції тримача рамки для слайдів, позиціювання здійснюється без ускладнень, при цьому відпадає необхідність у використанні адаптера, який неминучий у прикладі з рівня техніки. Однак у даній секції 23 тримача рамки для слайдів під час настроювання кроку плівки шляхом плавного переміщення тримача плівки (не показаний), який встановлений на рамці 7 для стереослайдів, опір плавному переміщенню (ковзанню) є різним для правих і лівих слайдів. Тому може виникнути проблема, яка полягає у тому, що рамка 7 для стереослайда може піднятися з одного боку лівої і правої внутрішньої стінки 23а і 23b даної секції 23 тримача рамки для слайдів. Крім того, при позиціюванні рамки 7 для стереослайдів, оскільки позиціювання здійснюється за участі кутової зони рамки 7 для стереослайдів і кута секції 23 тримача рамки для слайдів, точність позиціювання не висока. Оскільки рамка 7 для стереослайдів призначена тільки для оцінки за сприйманням, високоточне позиціювання не є обов'язковим, а крок плівки не настроюється шляхом плавного переміщення тримача плівки. Тому відпадає і сама проблема, яка полягає в однобічному підійманні рамки 7' для стереослайдів. На Фіг.2 позицією 24 позначена секція тримача рамки для слайдів, відповідно до другого варіанта винаходу, причому дана секція 24 тримача рамки для слайдів використовується як для проектора для стереослайдів, що містить пристрій для настроювання кроку плівки, так і для проектора для стереослайдів, не укомплектованого пристроєм для настроювання кроку плівки. Ліва і права внутрішні стінки 24а і 24b секції 24 тримача рамки для слайдів виконані паралельними на заданій довжині S1 у напрямку введення від зони 24с рамки 7, 7' для стереослайдів або похилими, що забезпечує їх звуження у напрямку введення рамки для стереослайдів, а також знаходяться у стані встановлення в похиле положення, що забезпечить їх подальше звуження у напрямку введення рамки для стереослайдів, від положення заданої довжини S1, при цьому відстань між лівою і правою внутрішніми стінками 24а і 24b у внутрішній донній частині 24d секції тримача рамки для слайдів встановлюється такою, щоб, по суті, набути того ж самого розміру, що й ліва - права довжинa Wа, Wb завантажувальної зони 7а, 7'а рамки 7, 7', відповідно. Поясненням формування лівої і правої внутрішньої стінки 24а і 24b похилою від завантажувальної зони у напрямку введення на заданій довжині S1 є забезпечення уклону для видалення секції 24 тримача слайдів з форми під час лиття під тиском. Отже, як показано на Фіг.2(а), рамка 7 для стереослайдів може бути плавно введена в секцію 24 тримача рамки для стереослайдів, і оскільки завантажувальна зона 7а рамки 7 для стереослайдів встановлюється між лівою і правою внутрішніми стінками 24а і 24b у внутрішній донній частині 24d секції 24 тримача рамки для слайдів, легко здійснюється позиціювання. Крім того, оскільки ліва і права внутрішні стінки 24а і 24b і найбільш віддалена кінцева ділянка рамки 7 для стереослайдів входять у контакт одне з одним на заданій довжині S1, стає можливим у високому ступені точне позиціювання, при цьому режим позиціювання підтримується стабільним. Отже, при використанні секції 24 тримача рамки для слайдів підіймання рамки 7 для стереослайдів не спостерігається. Крім того, як показано на Фіг.2(b), навіть у тому випадку, якщо використовується рамка 7' для стереослайдів, рамка 7' для стереослайдів може бути плавно введена в секцію 24 тримача рамки для слайдів, і оскільки завантажувальна зона 7'а рамки 7' для стереослайдів встановлюється між лівою і правою внутрішніми стінками 24а і 24b у внутрішній донній частині 24d секції 24 тримача рамки для слайдів, позиціювання здійснюється без ускладнень, при цьому відпадає необхідність у використанні адаптера, що є обов'язковим для прикладу з рівня техніки. На Фіг.3 позицією 25 позначена секція тримача рамки для слайдів, відповідно до третього варіанта винаходу, причому дана секція 25 тримача рамки для слайдів використовується як для проектора для стереослайдів, що містить пристрій для настроювання кроку плівки, так і для проектора для стереослайдів, не укомплектованого пристроєм для настроювання кроку плівки. Ліва і права внутрішні стінки 25а і 25b секції 25 тримача рамки для слайдів виконані вигнутої форми, і виступаючими усередину на ділянці заданої довжини S2 у напрямку введення, від завантажувальної зони рамки 7 для стереослайдів і сформовані похило, що забезпечує їх звуження у напрямку введення рамки 7 для стереослайдів, від розташування заданої довжини S2, при цьому відстань між лівою і правою внутрішніми стінками 25а і 25b у внутрішній донній частині 25d секції тримача рамки для слайдів формується такою, щоб, по суті, набути того ж самого розміру, що й ліва права довжина Wa, завантажувальної зони 7а, рамки 7. Тому рамка 7 для стереослайдів може бути плавно введена в секцію 25 тримача рамки для стереослайдів, і оскільки завантажувальна зона 7а рамки 7 для стереослайдів встановлюється між лівою і правою внутрішніми стінками 25а і 25b у внутрішній донній частині 25d секції 25 тримача рамки для слайдів, легко здійснюється позиціювання. Крім того, оскільки ліва і права внутрішні стінки 25а і 25b виконані вигнутої форми на ділянці заданої довжини S2, а лівий і правий протилежні кінці рамки 7 для стереослайдів вступають у контакт один з одним, забезпечується позиціювання високої точності, причому режим позиціювання підтримується стабільним. Отже, при використанні секції 25 тримача рамки для стереослайдів підіймання рамки 7 для стереослайдів не спостерігається. Крім того, навіть якщо в секцію 25 тримача рамки для стереослайдів вводиться прямокутна рамка 7' для стереослайдів, завантажувальна зона 7'а прямокутної рамки 7' для стереослайдів розміщається таким чином, що ліва і права внутрішні стінки 25а і 25b розташовуються у внутрішній донній частині 25d секції 25 тримача рамки для слайдів, у результаті чого введення і позиціювання відбуваються без ускладнень, а отже, відпадає необхідність у використанні адаптера, без якого неможливо обійтися у прикладі з рівня техніки. Слід зазначити, що в межах обсягу захисту перелік прикладів здійснення даного винаходу може бути розширений, при цьому всі такі модифікації будуть підпадати під дію даного винаходу.
