Спосіб формування покриття для створення теплового бар’єра (варіанти) та покриття для створення теплового бар’єра

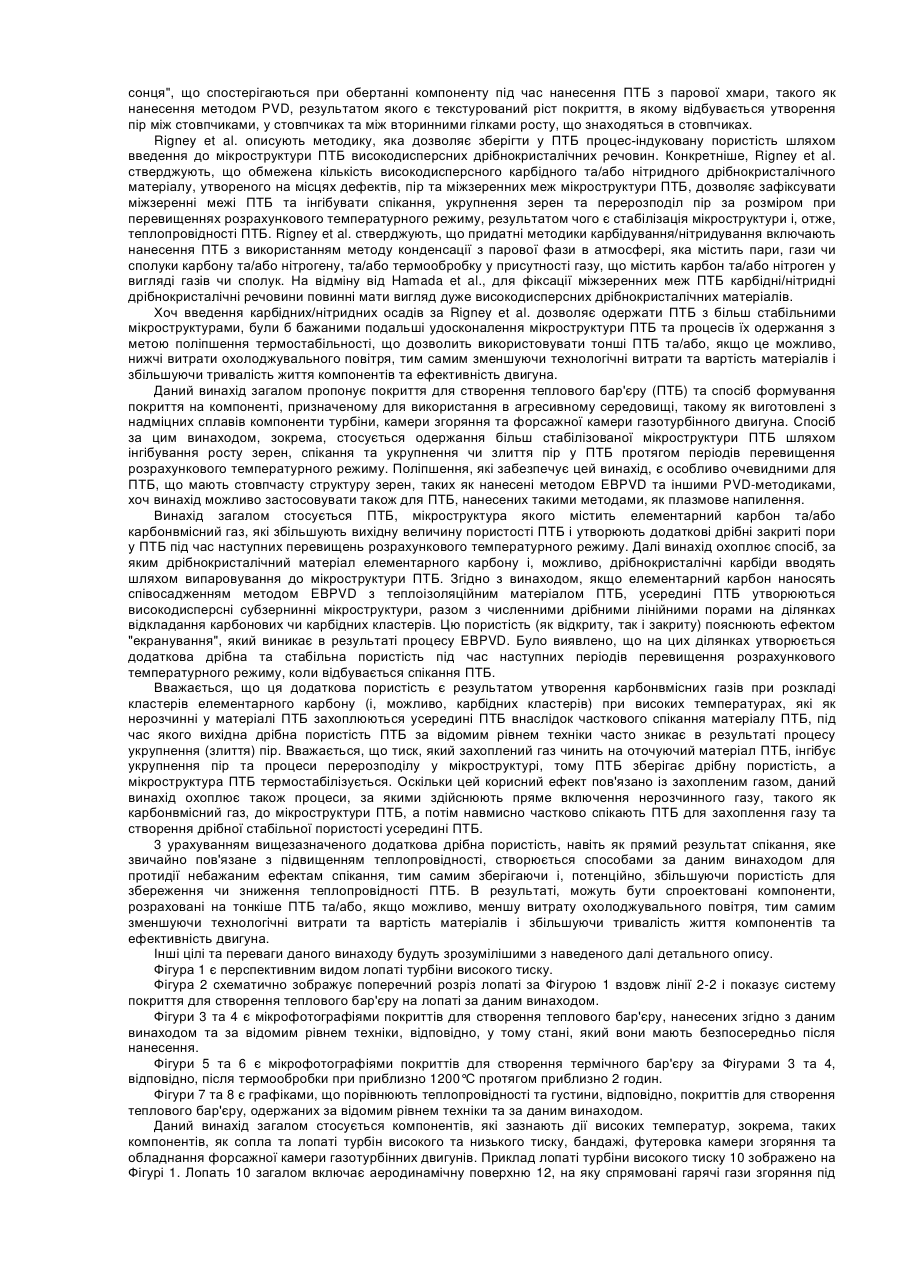

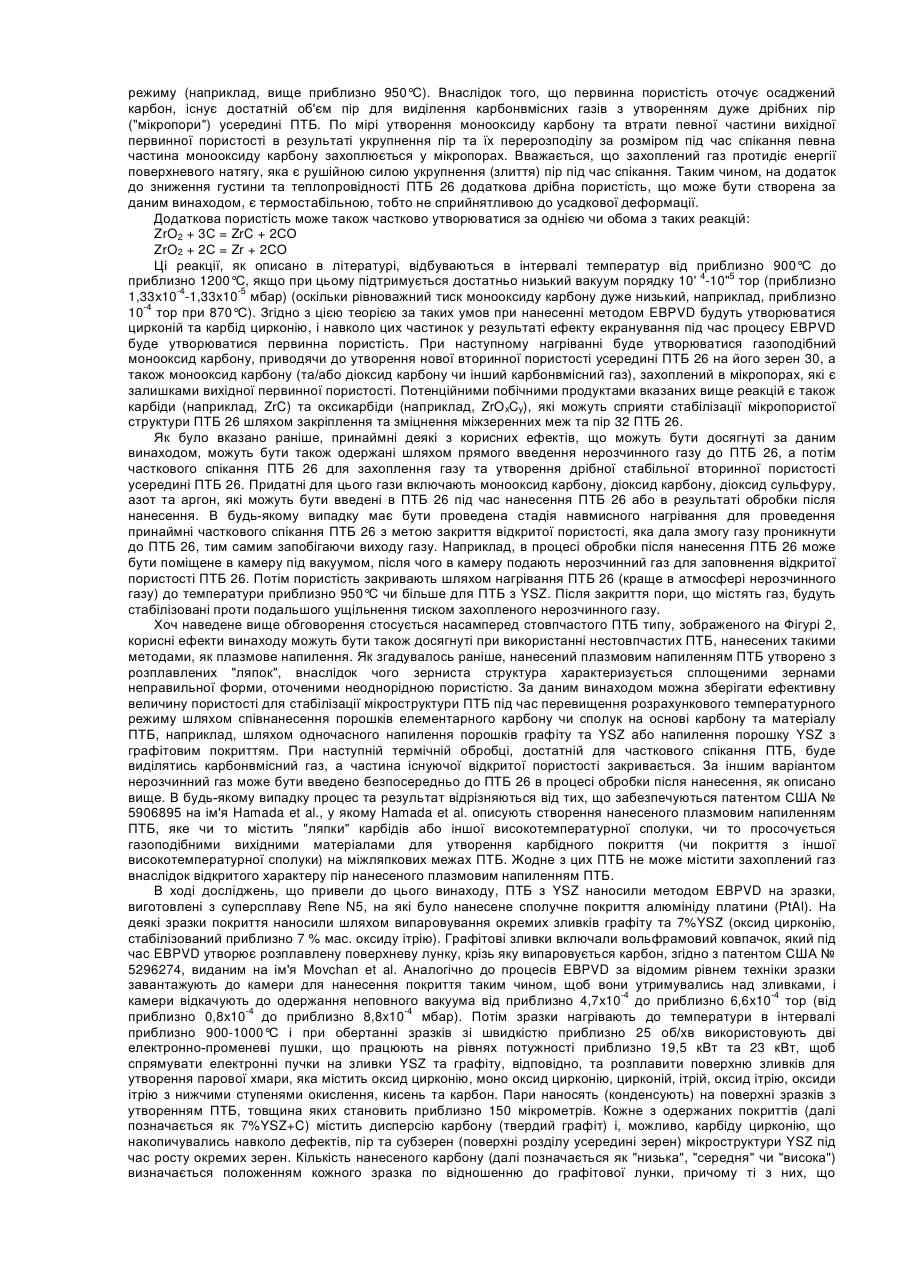

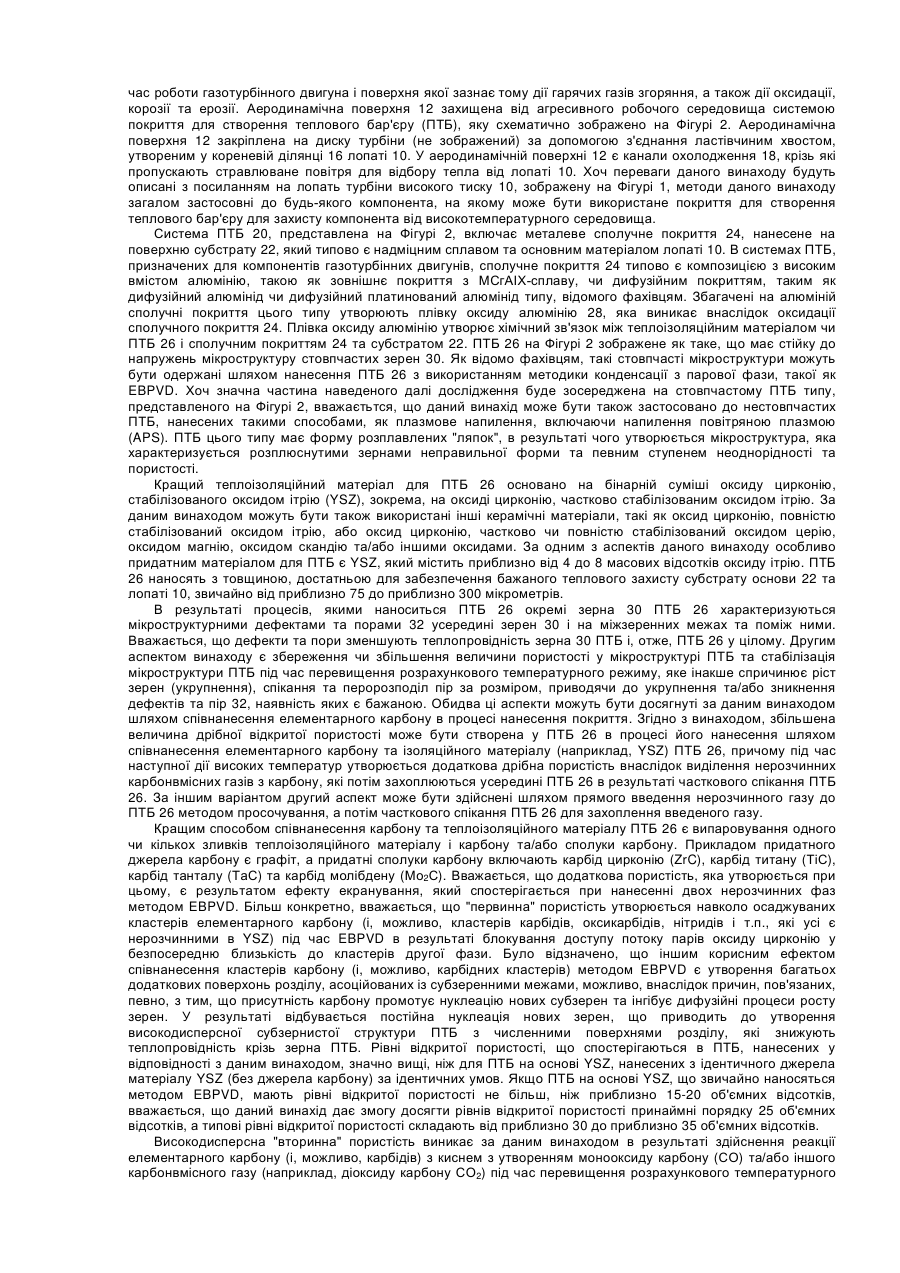

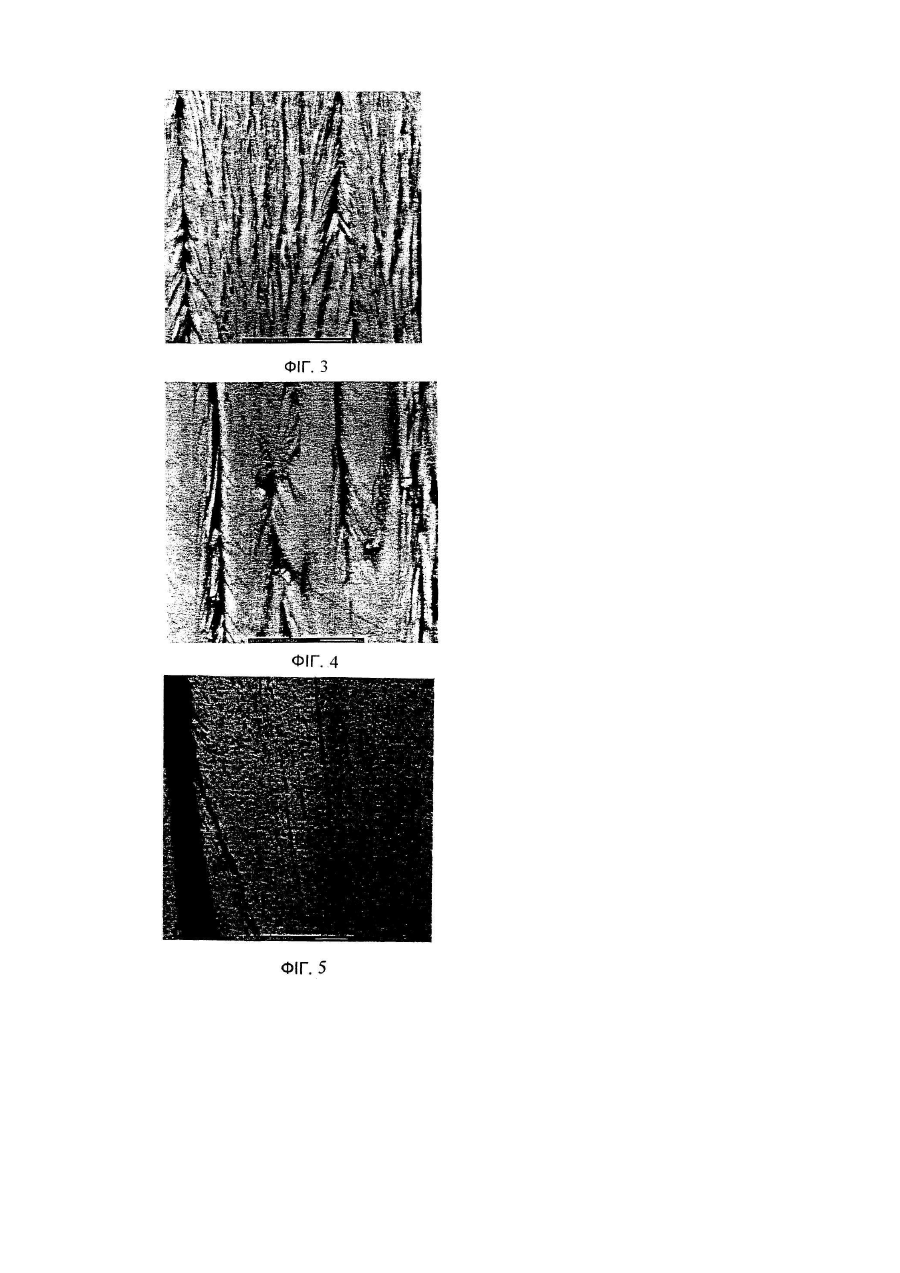

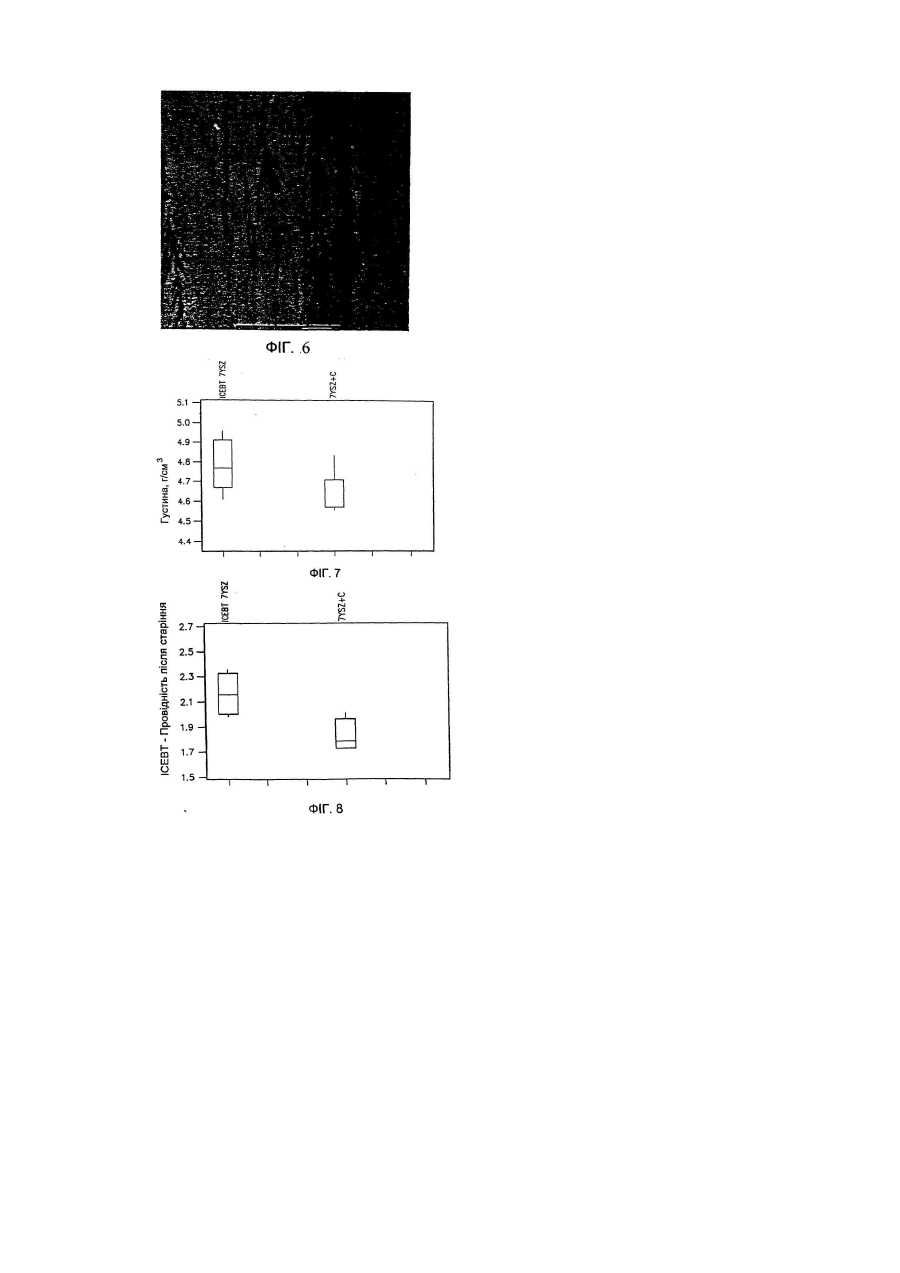

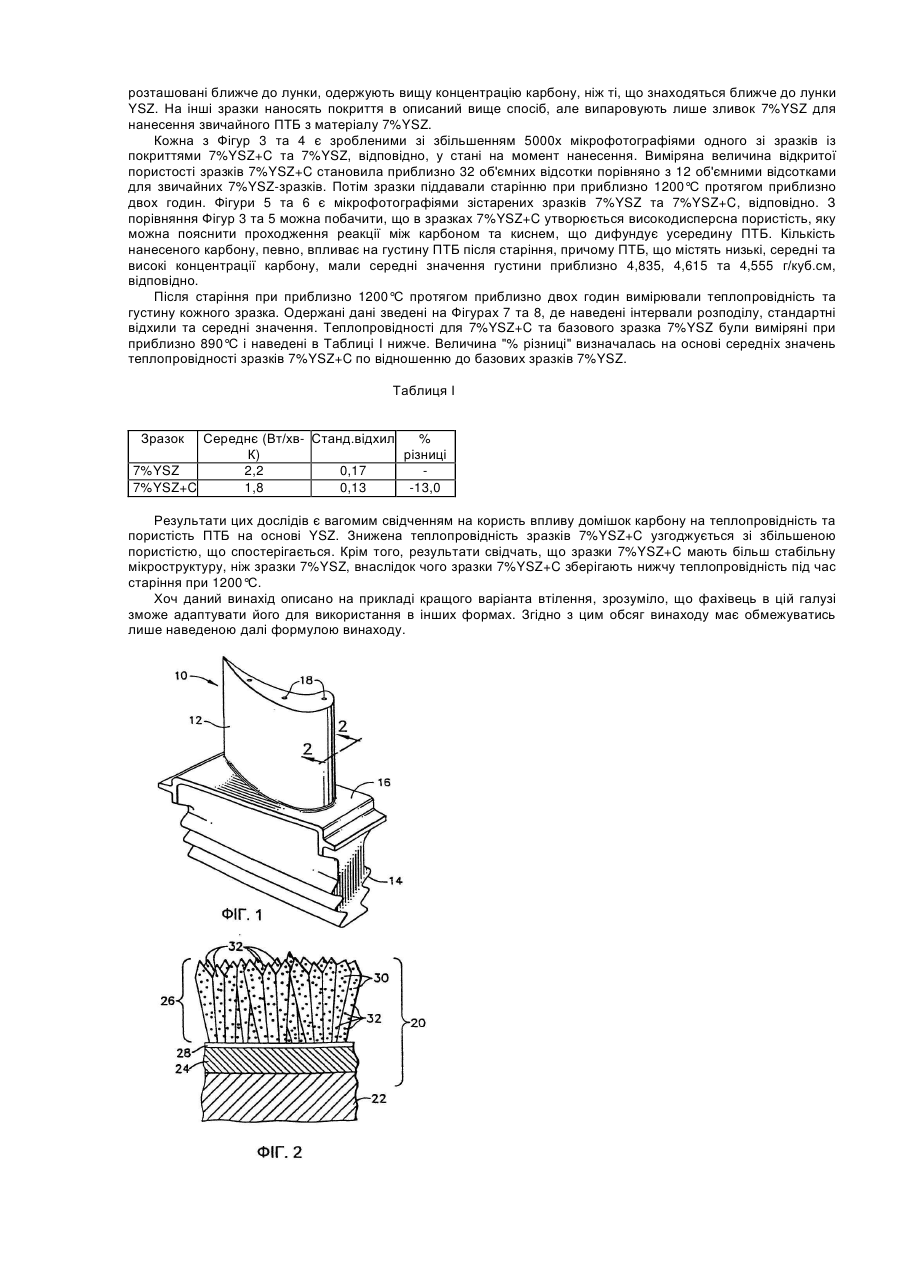

1. Спосіб формування покриття для створення теплового бар'єра (26) на поверхні компонента (10), який включає формування згаданого з теплоізоляційного матеріалу, яке містить елементарний карбон та карбоновмісний газ, який відрізняється тим, що елементарний карбон та газ вносять у пори (32), розташовані усередині зерен і на міжзеренних межах теплоізоляційного матеріалу та поміж ними, таким чином, що кількість елементарного карбону та/або нерозчинного газу є достатньою для термостабілізації мікроструктури теплоізоляційного матеріалу.

2. Спосіб за п. 1, який відрізняється тим, що включає співвипаровування карбону та теплоізоляційного матеріалу при підвищеній температурі.

3. Спосіб за п. 2, який відрізняється тим, що включає нанесення покриття для створення теплового бар'єра (26) методом електронно-променевої конденсації з парової фази, під час якої одночасно випаровують зливок теплоізоляційного матеріалу та зливок карбоновмісного чи карбідовмісного матеріалу.

4. Спосіб за п. 1, який відрізняється тим, що включає нанесення покриття для створення теплового бар'єра (26), просочення покриття для створення теплового бар’єра нерозчинним газом, а потім нагрівання покриття для створення теплового бар'єра (26) для закриття принаймні частини пор (32) та захоплення нерозчинного газу усередині замкнених пор (32).

5. Спосіб за п. 4, який відрізняється тим, що нерозчинний газ є щонайменше одним газом, вибраним з групи, що складається з монооксиду карбону, діоксиду карбону, діоксиду сульфуру, азоту та аргону.

6. Спосіб за п. 1, який відрізняється тим, що принаймні деякі пори (32), які захоплюють і містять нерозчинний газ, є стійкими до спікання, укрупнення пор та перерозподілу пор за розміром.

7. Спосіб за п. 6, який відрізняється тим, що нерозчинний газ є карбоновмісним газом, захопленим у порах шляхом нагрівання покриття для створення теплового бар’єра (26) до температури, достатньої для виділення карбоновмісного газу з елементарного карбону і часткового спікання теплоізоляційного матеріалу для закриття принаймні деяких пор (32).

8. Спосіб за п. 7, який відрізняється тим, що нагрівання здійснюють при температурі принаймні 950 °С.

9. Спосіб за п. 1, який відрізняється тим, що покриття для створення теплового бар’єра (26) включає стовпчасті зерна (30).

10. Спосіб за п. 1, який відрізняється тим, що теплоізоляційний матеріал є оксидом цирконію, стабілізованим оксидом ітрію.

11. Спосіб формування покриття для створення теплового бар’єра (26) на поверхні компонента (10), який відрізняється тим, що співвипаровують карбон та теплоізоляційний матеріал для термостабілізації пор (32) у мікроструктурі теплоізоляційного матеріалу.

12. Спосіб за п. 11, який відрізняється тим, що включає нанесення покриття для створення теплового бар’єра (26) методом електронно-променевої конденсації з парової фази, під час якої одночасно випаровують зливок теплоізоляційного матеріалу та другий зливок карбоновмісного чи карбідовмісного матеріалу.

13. Спосіб за п. 12, який відрізняється тим, що другий зливок включає графіт.

14. Спосіб за п. 11, який відрізняється тим, що покриття для створення теплового бар’єра (26) має мікроструктуру з порами (32) та субзеренними поверхнями розділу усередині і на міжзеренних межах мікроструктури та поміж ними, причому пори (32) утворюють відкриту пористість у покритті для створення теплового бар’єра (26), яка складає щонайменше 25 об'ємних відсотків покриття для створення теплового бар’єра (26), принаймні деякі з пор (32) містять елементарний карбон та/або карбоновмісний газ, і елементарний карбон та/або карбоновмісний газ присутні в кількості, достатній для термостабілізації мікроструктури теплоізоляційного матеріалу.

15. Спосіб за п. 14, який відрізняється тим, що принаймні деякі з пор (32) захоплюють нерозчинний газ, причому пори (32), що містять нерозчинний газ, є стійкими до спікання, укрупнення пор та перерозподілу пор за розміром.

16. Спосіб за п. 14, який відрізняється тим, що додатково включає  нагрівання покриття для створення теплового бар’єра (26) до температури, достатньої для виділення карбоновмісного газу з елементарного карбону та часткового спікання теплоізоляційного матеріалу для закриття принаймні деяких з пор (32).

17. Спосіб за п. 16, який відрізняється тим, що нагрівання проводять при температурі принаймні 950 °С.

18. Спосіб за п. 14, який відрізняється тим, що додатково включає  нагрівання покриття для створення теплового бар’єра (26) до температури, достатньої для виділення карбоновмісного газу з елементарного карбону та утворення додаткових пор (32), які захоплюють карбоновмісний газ.

19. Спосіб за п. 18, який відрізняється тим, що нагрівання проводять при температурі принаймні 950 °С.

20. Спосіб за п. 11, який відрізняється тим, що теплоізоляційний матеріал є оксидом цирконію, стабілізованим оксидом ітрію, а покриття для створення теплового бар’єра (26) включає стовпчасті зерна (30).

21. Спосіб формування покриття для створення теплового бар’єра (26) на поверхні компонента (10), який включає нанесення покриття для створення теплового бар’єра (26) на поверхню компонента (10), причому вказане покриття для створення теплового бар’єра (26) має мікроструктуру з порами (32) та субзеренними поверхнями розділу усередині і на міжзеренних межах мікроструктури та поміж ними, який відрізняється тим, що вказане покриття для створення теплового бар’єра (26) просочують газом, нерозчинним у теплоізоляційному матеріалі, і нагрівають для закриття принаймні деяких з пор (32) та захоплення нерозчинного газу у закритих порах (32).

22. Спосіб за п. 21, який відрізняється тим, що нерозчинний газ є щонайменше одним газом, вибраним з групи, що складається з монооксиду карбону, діоксиду карбону, діоксиду сульфуру, азоту та аргону.

23. Спосіб за п. 21, який відрізняється тим, що  нанесення здійснюють методом електронно-променевої конденсації з парової фази.

24. Спосіб за п. 21, який відрізняється тим, що нагрівання проводять при температурі принаймні 950 °С.

25. Спосіб за п. 21, який відрізняється тим, що теплоізоляційний матеріал є оксидом цирконію, стабілізованим оксидом ітрію, а покриття для створення теплового бар’єра (26) включає стовпчасті зерна (30).

26. Покриття для створення теплового бар’єра (26) на поверхні компонента (10), яке включає теплоізоляційний матеріал, що містить елементарний карбон та/або газ, нерозчинний в теплоізоляційному матеріалі, яке відрізняється тим, що елементарний карбон та/або нерозчинний газ знаходяться в порах (32), розташованих усередині зерен і на міжзеренних межах теплоізоляційного матеріалу та поміж ними, а кількість елементарного карбону та/або нерозчинного газу - достатня для термостабілізації мікроструктури теплоізоляційного матеріалу.

27. Покриття для створення теплового бар’єра (26) за п. 26, яке відрізняється тим, що принаймні деякі з пор (32) містять елементарний карбон.

28. Покриття для створення теплового бар’єра (26) за п. 26, яке відрізняється тим, що принаймні деякими з пор (32) захоплено нерозчинний газ.

29. Покриття для створення теплового бар’єра (26) за п. 28, яке відрізняється тим, що нерозчинний газ є щонайменше одним газом, вибраним з групи, що складається з монооксиду карбону, діоксиду карбону, діоксиду сульфуру, азоту та аргону.

30. Покриття для створення теплового бар’єра (26) за п. 26, яке відрізняється тим, що принаймні деякі з пор (32) містять елементарний карбон, а принаймні деякими з пор (32) захоплений нерозчинний газ, причому нерозчинний газ є карбоновмісним газом.

31. Покриття для створення теплового бар’єра (26) за п. 26, яке відрізняється тим, що мікроструктура покриття для створення теплового бар’єра (26) включає стовпчасті зерна (30).

32. Покриття для створення теплового бар’єра (26) за п. 26, яке відрізняється тим, що теплоізоляційний матеріал є переважно оксидом цирконію, стабілізованим оксидом ітрію.

33. Покриття для створення теплового бар’єра (26) за п. 26, яке відрізняється тим, що  має рівень відкритої пористості щонайменше 25 об'ємних відсотків.

34. Покриття для створення теплового бар'єра (26) на поверхні виготовленого з суперсплаву компонента (10), яке включає сполучне покриття (24) на компоненті (10), теплоізоляційний матеріал, що має стовпчасту мікроструктуру з порами (32) та субзеренними поверхнями розподілу усередині і на межзеренних межах мікроструктури та поміж ними, яке відрізняється тим, що принаймні деякі з пор (32) містять елементарний карбон та/або карбоновмісний газ для протидії спіканню, укрупненню зерен та перерозподілу пор за розміром усередині теплоізоляційного матеріалу і тим самим термостабілізують мікроструктуру.

35. Покриття для створення теплового бар’єра (26) за п. 34, яке відрізняється тим, що теплоізоляційний матеріал є оксидом цирконію, стабілізованим оксидом ітрію.

36. Покриття для створення теплового бар’єра (26) за п. 34, яке відрізняється тим, що принаймні деякими з пор (32) захоплено карбоновмісний газ.

37. Покриття для створення теплового бар’єра (26) за п. 36, яке відрізняється тим, що захоплений карбоновмісний газ є монооксидом карбону.

38. Покриття для створення теплового бар’єра (26) за п. 34, яке відрізняється тим, що  має рівень відкритої пористості щонайменше 25 об'ємних відсотків.
