Перетворювач позиційного коду зі знаком у позиційно-знаковий код для комп’ютерних систем керування газодизельними генераторами

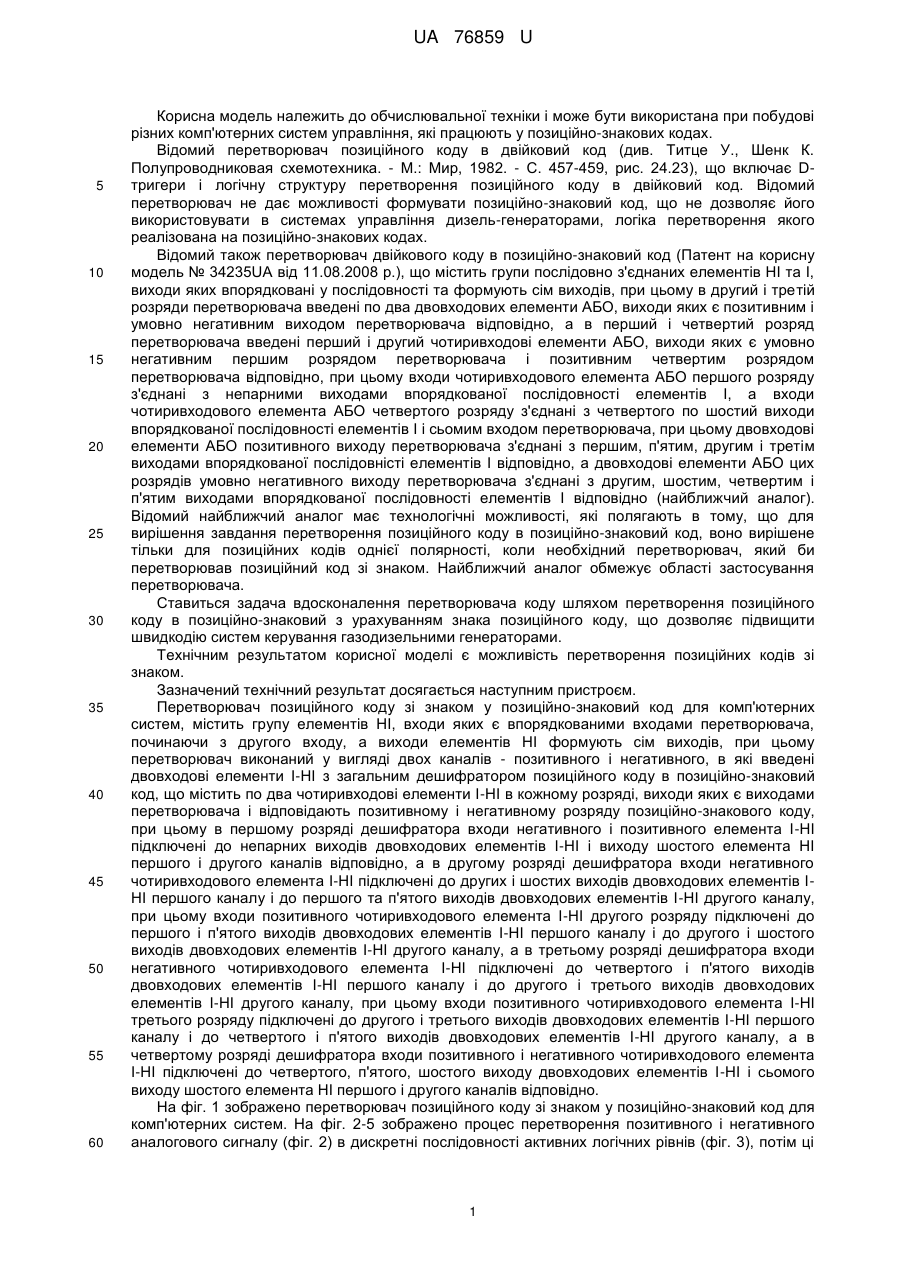

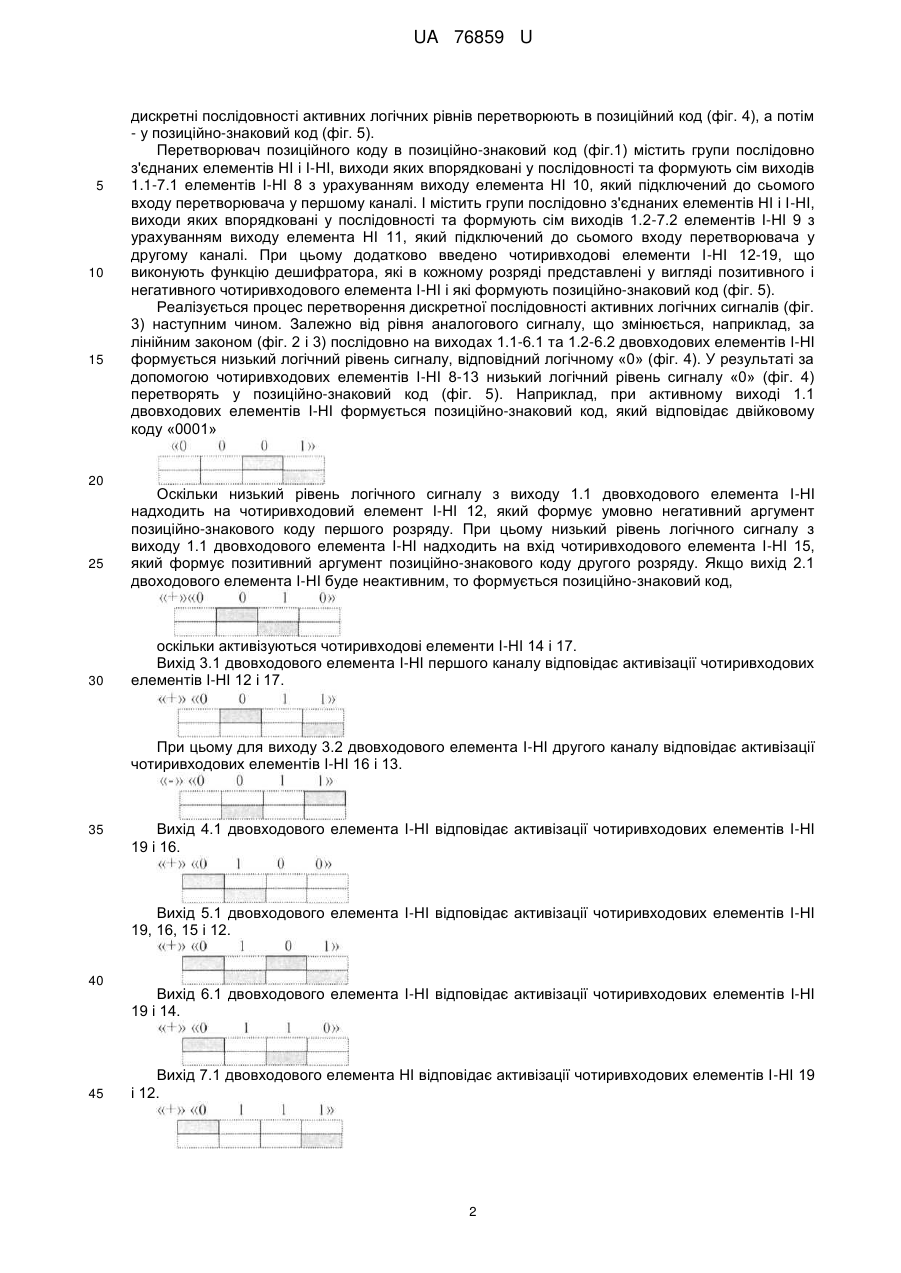

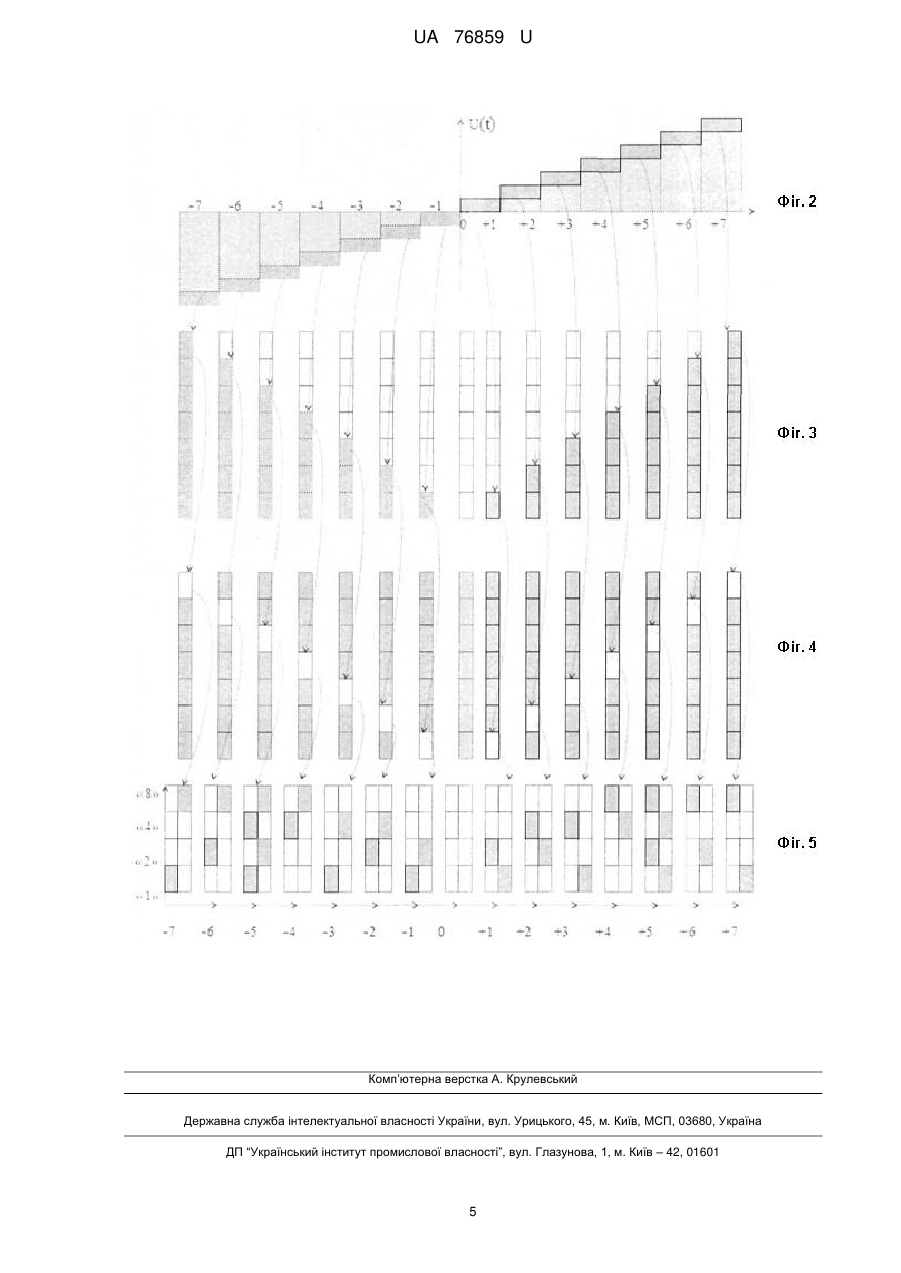

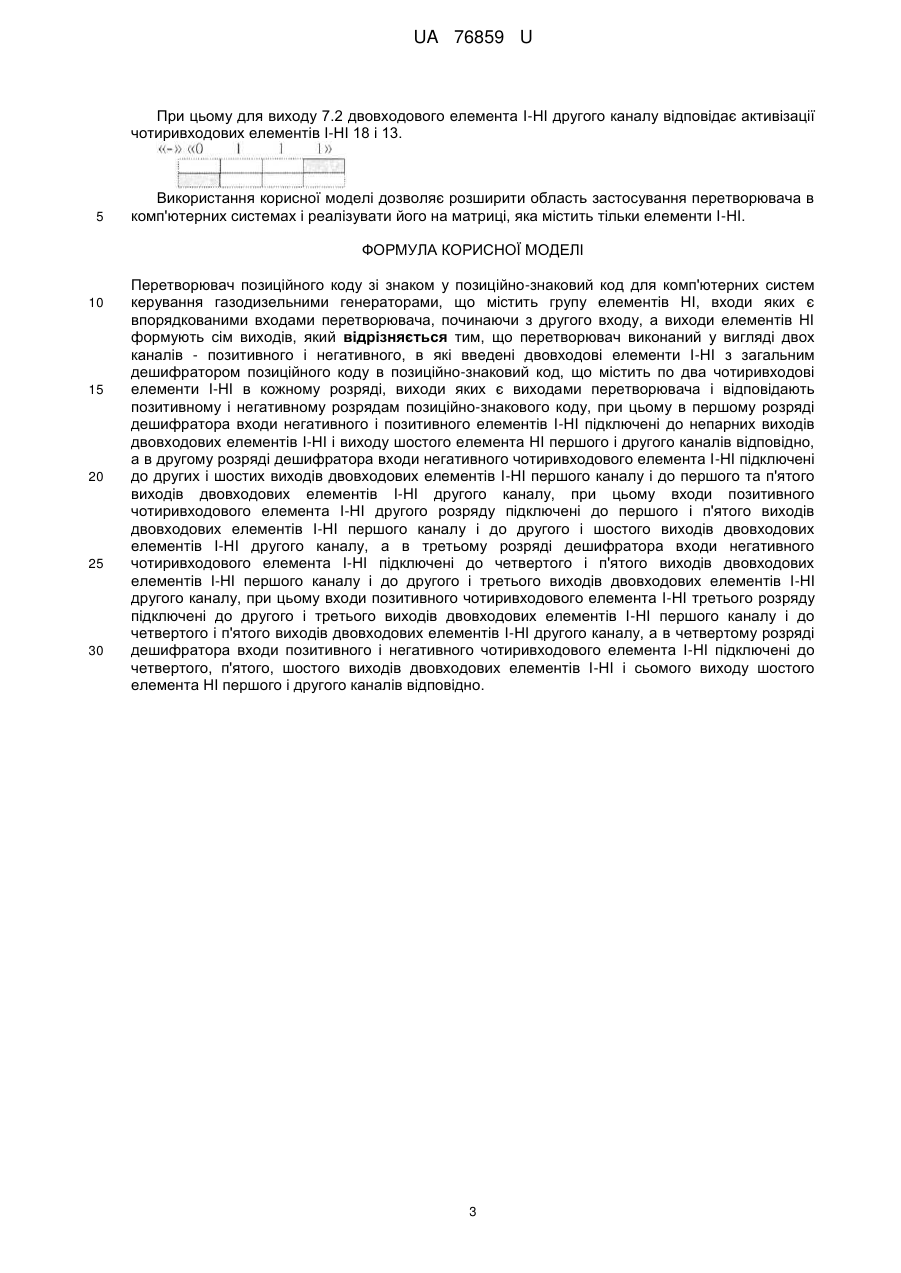

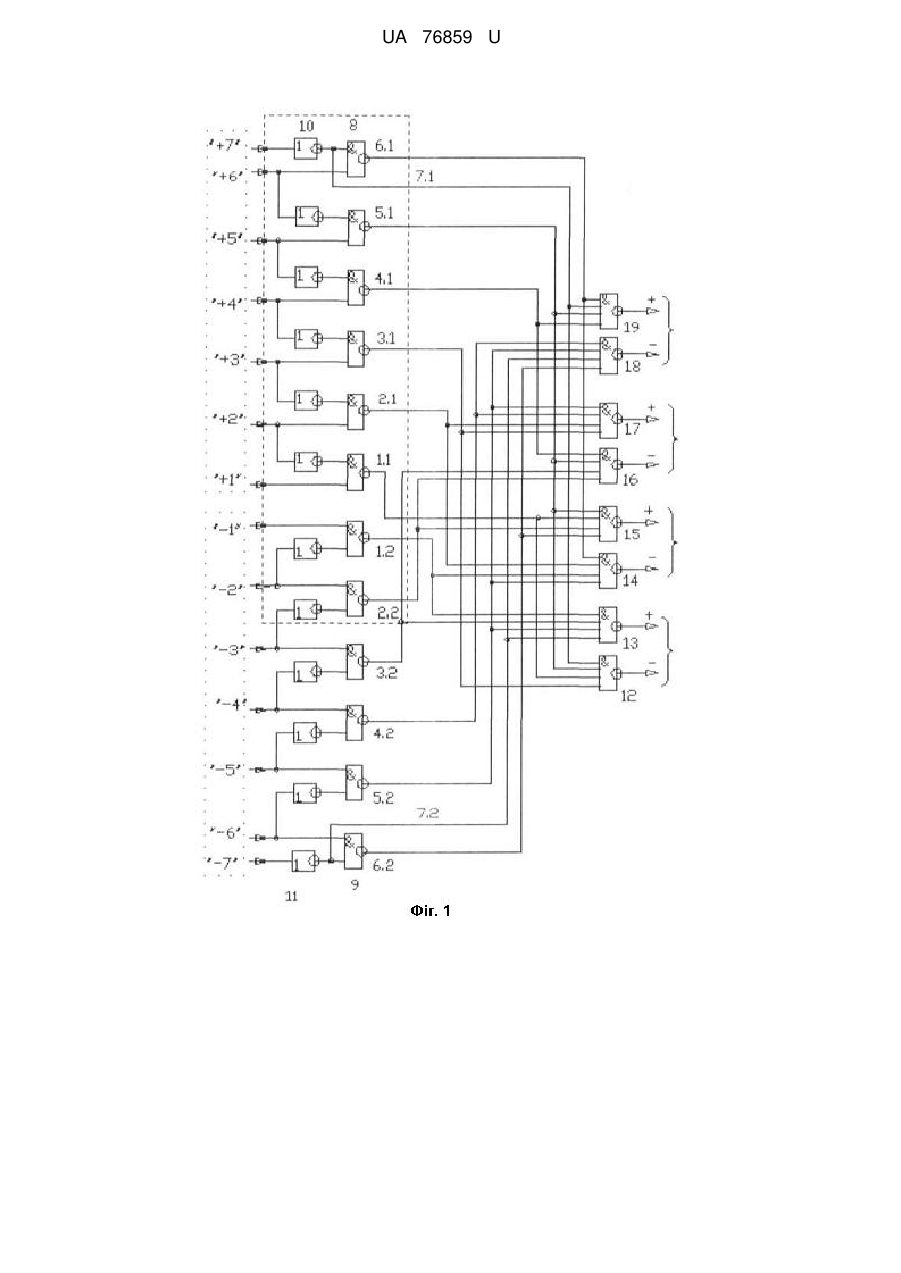

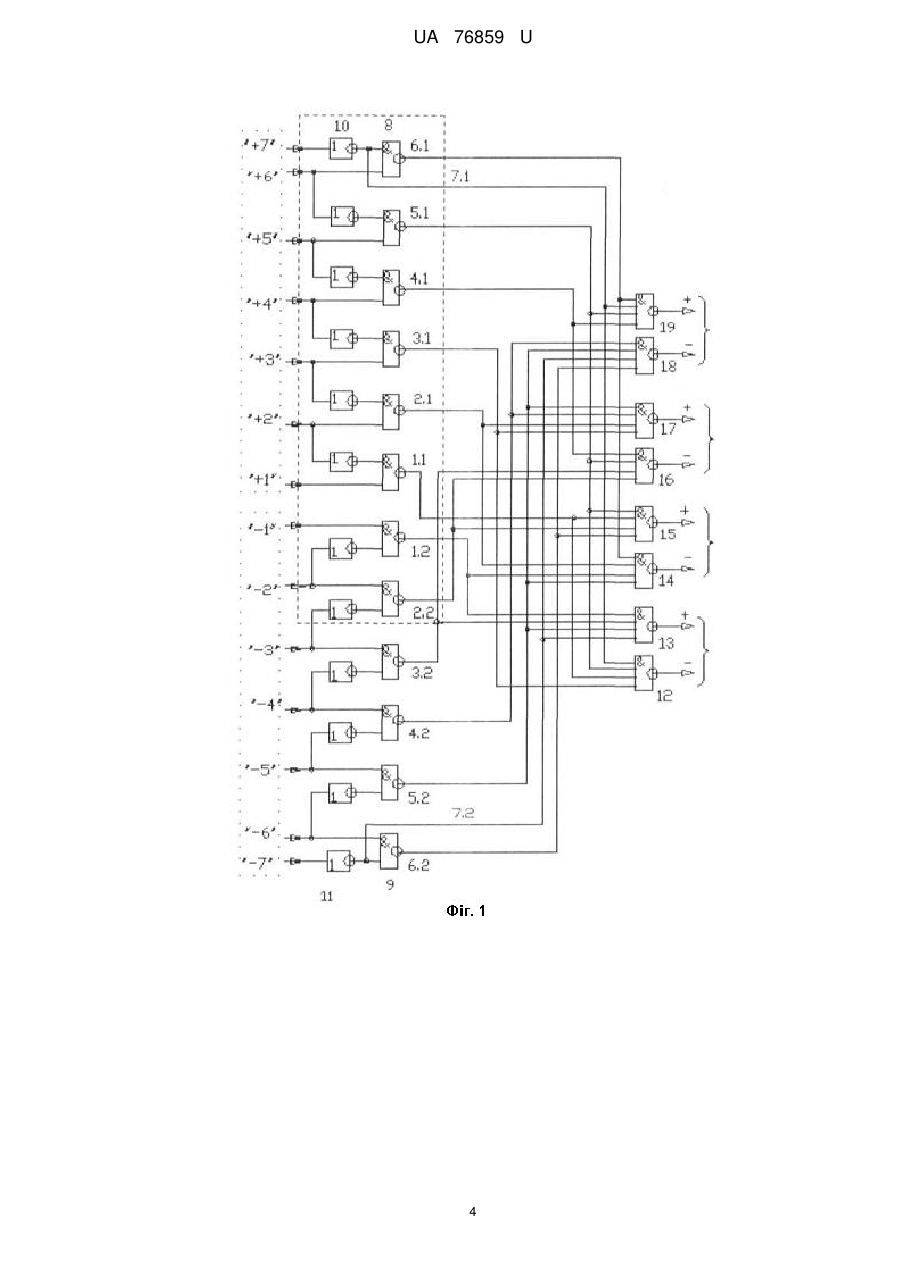

Реферат: Перетворювач позиційного коду зі знаком у позиційно-знаковий код для комп'ютерних систем керування газодизельними генераторами містить групу елементів НІ, входи яких є впорядкованими входами перетворювача, починаючи з другого входу, а виходи елементів НІ формують сім виходів. Перетворювач виконаний у вигляді двох каналів - позитивного і негативного, в які введені двовходові елементи І-НІ з загальним дешифратором позиційного коду в позиційно-знаковий код, що містить по два чотиривходові елементи І-НІ в кожному розряді. UA 76859 U (54) ПЕРЕТВОРЮВАЧ ПОЗИЦІЙНОГО КОДУ ЗІ ЗНАКОМ У ПОЗИЦІЙНО-ЗНАКОВИЙ КОД ДЛЯ КОМП'ЮТЕРНИХ СИСТЕМ КЕРУВАННЯ ГАЗОДИЗЕЛЬНИМИ ГЕНЕРАТОРАМИ UA 76859 U UA 76859 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обчислювальної техніки і може бути використана при побудові різних комп'ютерних систем управління, які працюють у позиційно-знакових кодах. Відомий перетворювач позиційного коду в двійковий код (див. Титце У., Шенк К. Полупроводниковая схемотехника. - М.: Мир, 1982. - С. 457-459, рис. 24.23), що включає Dтригери і логічну структуру перетворення позиційного коду в двійковий код. Відомий перетворювач не дає можливості формувати позиційно-знаковий код, що не дозволяє його використовувати в системах управління дизель-генераторами, логіка перетворення якого реалізована на позиційно-знакових кодах. Відомий також перетворювач двійкового коду в позиційно-знаковий код (Патент на корисну модель № 34235UA від 11.08.2008 p.), що містить групи послідовно з'єднаних елементів НІ та І, виходи яких впорядковані у послідовності та формують сім виходів, при цьому в другий і третій розряди перетворювача введені по два двовходових елементи АБО, виходи яких є позитивним і умовно негативним виходом перетворювача відповідно, а в перший і четвертий розряд перетворювача введені перший і другий чотиривходові елементи АБО, виходи яких є умовно негативним першим розрядом перетворювача і позитивним четвертим розрядом перетворювача відповідно, при цьому входи чотиривходового елемента АБО першого розряду з'єднані з непарними виходами впорядкованої послідовності елементів І, а входи чотиривходового елемента АБО четвертого розряду з'єднані з четвертого по шостий виходи впорядкованої послідовності елементів І і сьомим входом перетворювача, при цьому двовходові елементи АБО позитивного виходу перетворювача з'єднані з першим, п'ятим, другим і третім виходами впорядкованої послідовністі елементів І відповідно, а двовходові елементи АБО цих розрядів умовно негативного виходу перетворювача з'єднані з другим, шостим, четвертим і п'ятим виходами впорядкованої послідовності елементів І відповідно (найближчий аналог). Відомий найближчий аналог має технологічні можливості, які полягають в тому, що для вирішення завдання перетворення позиційного коду в позиційно-знаковий код, воно вирішене тільки для позиційних кодів однієї полярності, коли необхідний перетворювач, який би перетворював позиційний код зі знаком. Найближчий аналог обмежує області застосування перетворювача. Ставиться задача вдосконалення перетворювача коду шляхом перетворення позиційного коду в позиційно-знаковий з урахуванням знака позиційного коду, що дозволяє підвищити швидкодію систем керування газодизельними генераторами. Технічним результатом корисної моделі є можливість перетворення позиційних кодів зі знаком. Зазначений технічний результат досягається наступним пристроєм. Перетворювач позиційного коду зі знаком у позиційно-знаковий код для комп'ютерних систем, містить групу елементів НІ, входи яких є впорядкованими входами перетворювача, починаючи з другого входу, а виходи елементів НІ формують сім виходів, при цьому перетворювач виконаний у вигляді двох каналів - позитивного і негативного, в які введені двовходові елементи І-НІ з загальним дешифратором позиційного коду в позиційно-знаковий код, що містить по два чотиривходові елементи І-НІ в кожному розряді, виходи яких є виходами перетворювача і відповідають позитивному і негативному розряду позиційно-знакового коду, при цьому в першому розряді дешифратора входи негативного і позитивного елемента І-НІ підключені до непарних виходів двовходових елементів І-НІ і виходу шостого елемента НІ першого і другого каналів відповідно, а в другому розряді дешифратора входи негативного чотиривходового елемента І-НІ підключені до других і шостих виходів двовходових елементів ІНІ першого каналу і до першого та п'ятого виходів двовходових елементів І-НІ другого каналу, при цьому входи позитивного чотиривходового елемента І-НІ другого розряду підключені до першого і п'ятого виходів двовходових елементів І-НІ першого каналу і до другого і шостого виходів двовходових елементів І-НІ другого каналу, а в третьому розряді дешифратора входи негативного чотиривходового елемента І-НІ підключені до четвертого і п'ятого виходів двовходових елементів І-НІ першого каналу і до другого і третього виходів двовходових елементів І-НІ другого каналу, при цьому входи позитивного чотиривходового елемента І-НІ третього розряду підключені до другого і третього виходів двовходових елементів І-НІ першого каналу і до четвертого і п'ятого виходів двовходових елементів І-НІ другого каналу, а в четвертому розряді дешифратора входи позитивного і негативного чотиривходового елемента І-НІ підключені до четвертого, п'ятого, шостого виходу двовходових елементів І-НІ і сьомого виходу шостого елемента НІ першого і другого каналів відповідно. На фіг. 1 зображено перетворювач позиційного коду зі знаком у позиційно-знаковий код для комп'ютерних систем. На фіг. 2-5 зображено процес перетворення позитивного і негативного аналогового сигналу (фіг. 2) в дискретні послідовності активних логічних рівнів (фіг. 3), потім ці 1 UA 76859 U 5 10 15 20 25 30 дискретні послідовності активних логічних рівнів перетворюють в позиційний код (фіг. 4), а потім - у позиційно-знаковий код (фіг. 5). Перетворювач позиційного коду в позиційно-знаковий код (фіг.1) містить групи послідовно з'єднаних елементів НІ і І-НІ, виходи яких впорядковані у послідовності та формують сім виходів 1.1-7.1 елементів І-НІ 8 з урахуванням виходу елемента НІ 10, який підключений до сьомого входу перетворювача у першому каналі. І містить групи послідовно з'єднаних елементів НІ і І-НІ, виходи яких впорядковані у послідовності та формують сім виходів 1.2-7.2 елементів І-НІ 9 з урахуванням виходу елемента НІ 11, який підключений до сьомого входу перетворювача у другому каналі. При цьому додатково введено чотиривходові елементи І-НІ 12-19, що виконують функцію дешифратора, які в кожному розряді представлені у вигляді позитивного і негативного чотиривходового елемента І-НІ і які формують позиційно-знаковий код (фіг. 5). Реалізується процес перетворення дискретної послідовності активних логічних сигналів (фіг. 3) наступним чином. Залежно від рівня аналогового сигналу, що змінюється, наприклад, за лінійним законом (фіг. 2 і 3) послідовно на виходах 1.1-6.1 та 1.2-6.2 двовходових елементів І-НІ формується низький логічний рівень сигналу, відповідний логічному «0» (фіг. 4). У результаті за допомогою чотиривходових елементів І-НІ 8-13 низький логічний рівень сигналу «0» (фіг. 4) перетворять у позиційно-знаковий код (фіг. 5). Наприклад, при активному виході 1.1 двовходових елементів І-НІ формується позиційно-знаковий код, який відповідає двійковому коду «0001» Оскільки низький рівень логічного сигналу з виходу 1.1 двовходового елемента І-НІ надходить на чотиривходовий елемент І-НІ 12, який формує умовно негативний аргумент позиційно-знакового коду першого розряду. При цьому низький рівень логічного сигналу з виходу 1.1 двовходового елемента І-НІ надходить на вхід чотиривходового елемента І-НІ 15, який формує позитивний аргумент позиційно-знакового коду другого розряду. Якщо вихід 2.1 двоходового елемента І-НІ буде неактивним, то формується позиційно-знаковий код, оскільки активізуються чотиривходові елементи І-НІ 14 і 17. Вихід 3.1 двовходового елемента І-НІ першого каналу відповідає активізації чотиривходових елементів І-НІ 12 і 17. При цьому для виходу 3.2 двовходового елемента І-НІ другого каналу відповідає активізації чотиривходових елементів І-НІ 16 і 13. 35 Вихід 4.1 двовходового елемента І-НІ відповідає активізації чотиривходових елементів І-НІ 19 і 16. Вихід 5.1 двовходового елемента І-НІ відповідає активізації чотиривходових елементів І-НІ 19, 16, 15 і 12. 40 45 Вихід 6.1 двовходового елемента І-НІ відповідає активізації чотиривходових елементів І-НІ 19 і 14. Вихід 7.1 двовходового елемента НІ відповідає активізації чотиривходових елементів І-НІ 19 і 12. 2 UA 76859 U При цьому для виходу 7.2 двовходового елемента І-НІ другого каналу відповідає активізації чотиривходових елементів І-НІ 18 і 13. 5 Використання корисної моделі дозволяє розширити область застосування перетворювача в комп'ютерних системах і реалізувати його на матриці, яка містить тільки елементи І-НІ. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 Перетворювач позиційного коду зі знаком у позиційно-знаковий код для комп'ютерних систем керування газодизельними генераторами, що містить групу елементів НІ, входи яких є впорядкованими входами перетворювача, починаючи з другого входу, а виходи елементів НІ формують сім виходів, який відрізняється тим, що перетворювач виконаний у вигляді двох каналів - позитивного і негативного, в які введені двовходові елементи І-НІ з загальним дешифратором позиційного коду в позиційно-знаковий код, що містить по два чотиривходові елементи І-НІ в кожному розряді, виходи яких є виходами перетворювача і відповідають позитивному і негативному розрядам позиційно-знакового коду, при цьому в першому розряді дешифратора входи негативного і позитивного елементів І-НІ підключені до непарних виходів двовходових елементів І-НІ і виходу шостого елемента НІ першого і другого каналів відповідно, а в другому розряді дешифратора входи негативного чотиривходового елемента І-НІ підключені до других і шостих виходів двовходових елементів І-НІ першого каналу і до першого та п'ятого виходів двовходових елементів І-НІ другого каналу, при цьому входи позитивного чотиривходового елемента І-НІ другого розряду підключені до першого і п'ятого виходів двовходових елементів І-НІ першого каналу і до другого і шостого виходів двовходових елементів І-НІ другого каналу, а в третьому розряді дешифратора входи негативного чотиривходового елемента І-НІ підключені до четвертого і п'ятого виходів двовходових елементів І-НІ першого каналу і до другого і третього виходів двовходових елементів І-НІ другого каналу, при цьому входи позитивного чотиривходового елемента І-НІ третього розряду підключені до другого і третього виходів двовходових елементів І-НІ першого каналу і до четвертого і п'ятого виходів двовходових елементів І-НІ другого каналу, а в четвертому розряді дешифратора входи позитивного і негативного чотиривходового елемента І-НІ підключені до четвертого, п'ятого, шостого виходів двовходових елементів І-НІ і сьомого виходу шостого елемента НІ першого і другого каналів відповідно. 3 UA 76859 U 4 UA 76859 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
