Спосіб склеювання матеріалів на основі деревини, клейова система, її застосування, композиція фенольної смоли для клейової системи та виріб на основі деревини

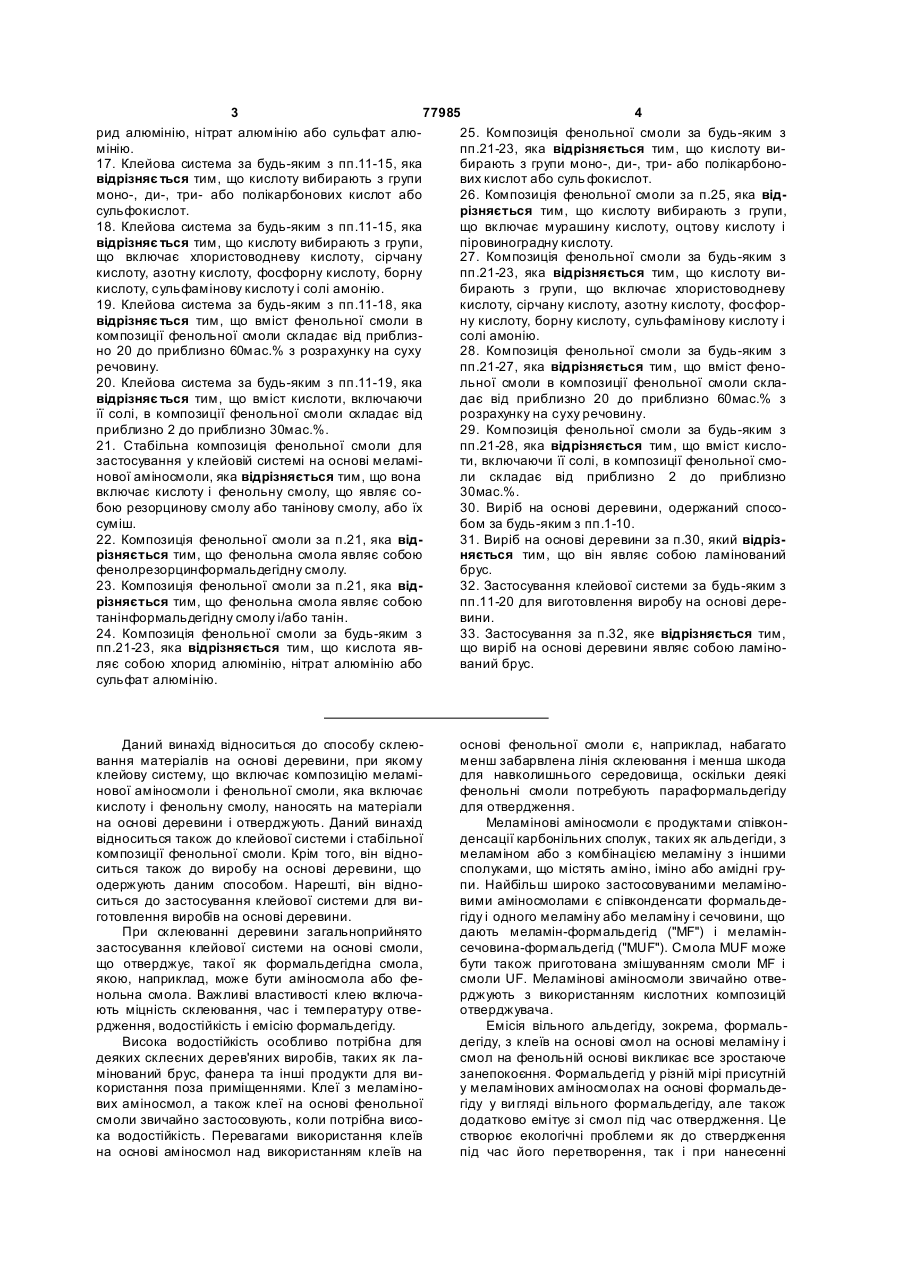

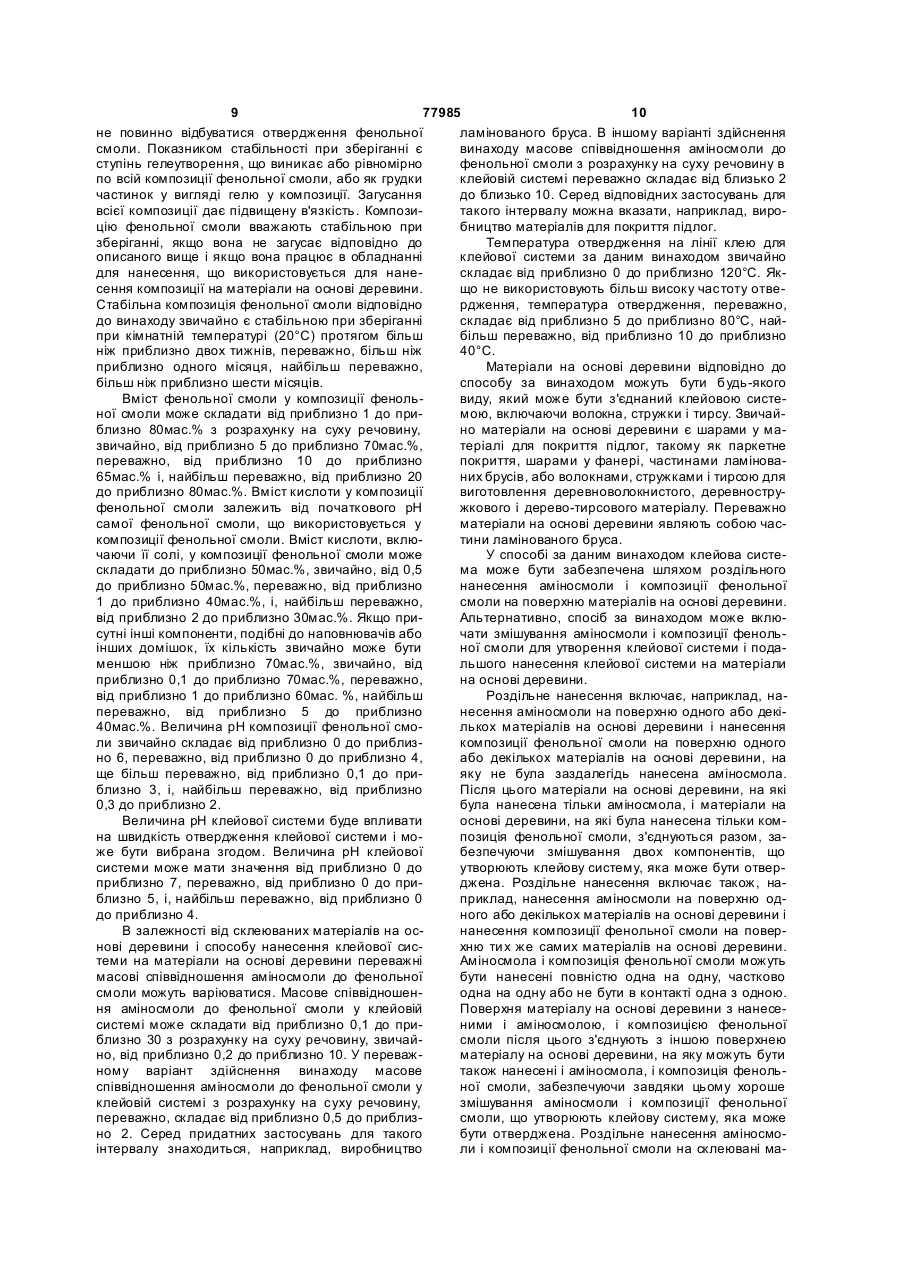

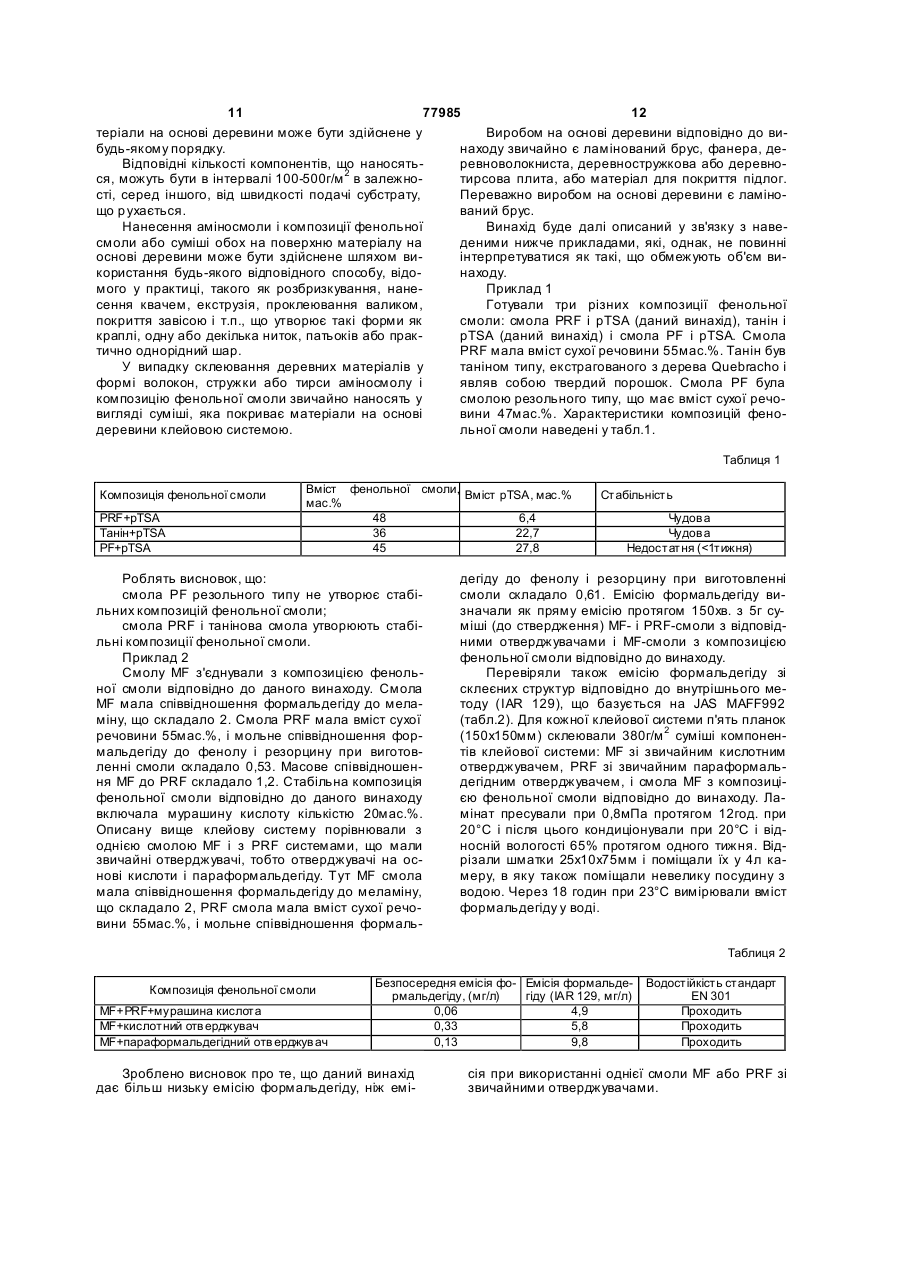

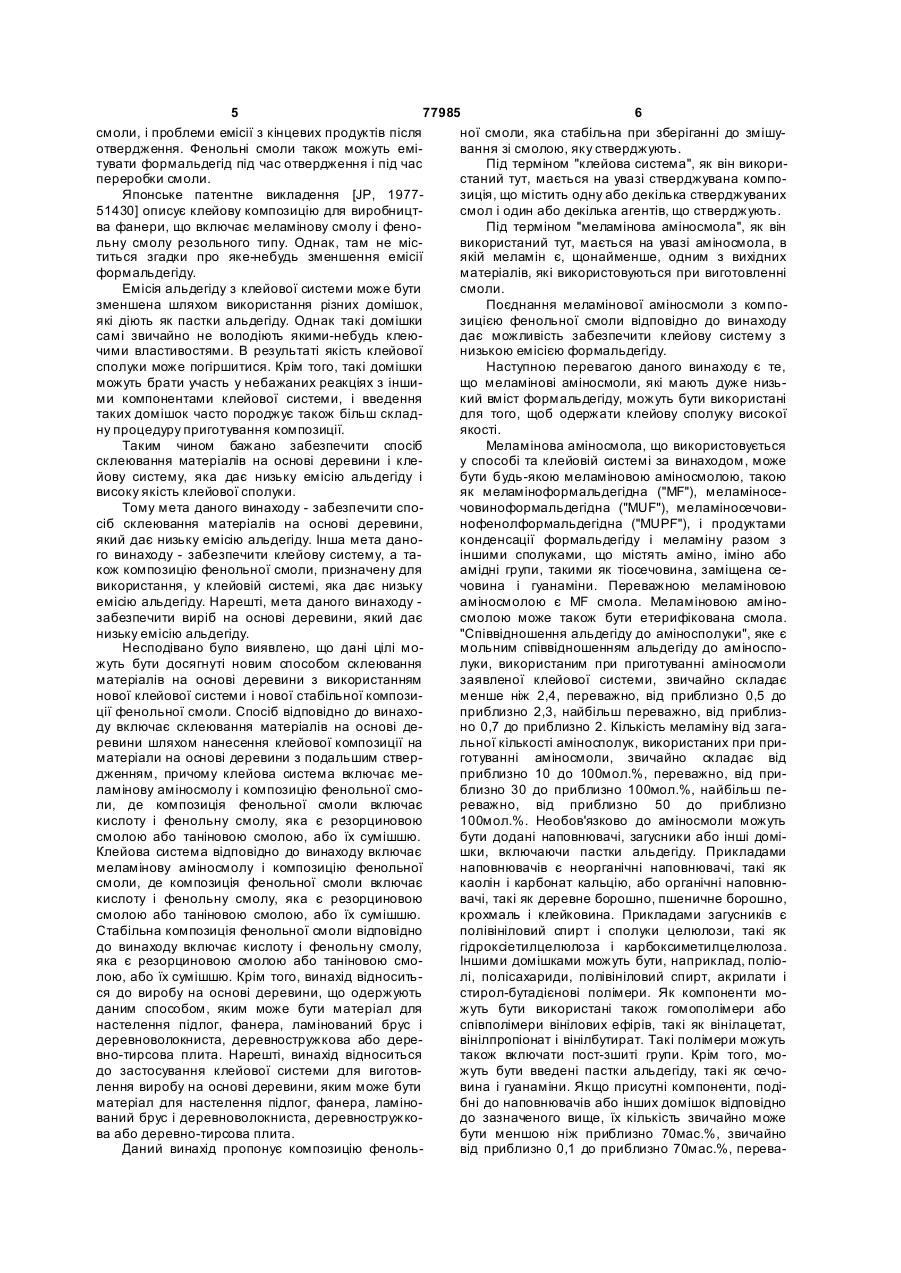

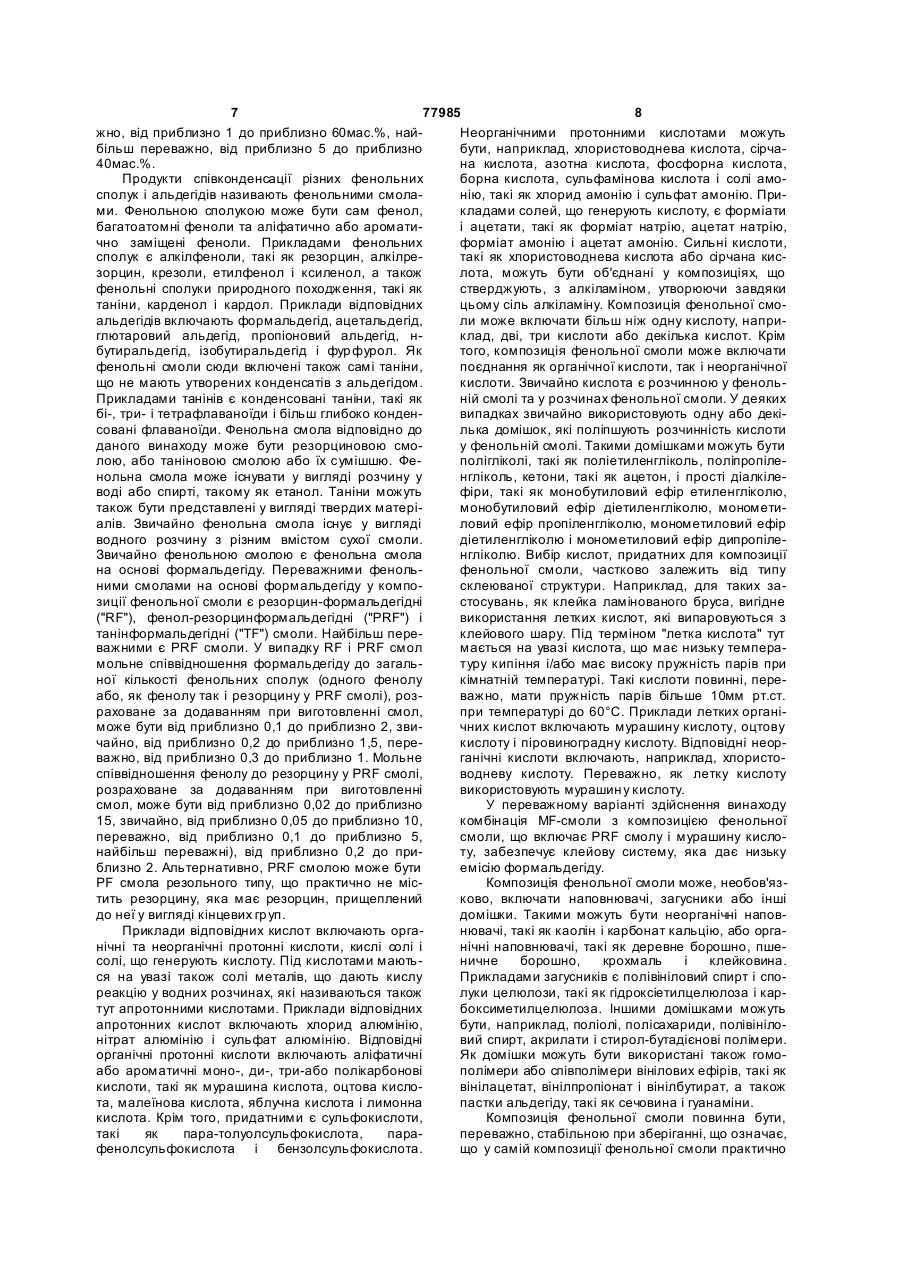

1. Спосіб склеювання матеріалів на основі деревини шляхом нанесення клейової системи на матеріали на основі деревини з подальшим отвердженням, де клейова система включає меламінову аміносмолу і композицію фенольної смоли, який відрізняється тим, що композиція фенольної смоли включає кислоту і фенольну смолу, що являє собою резорцинову смолу або танінову смолу, або їх суміш. 2. Спосіб за п.1, який відрізняється тим, що клейову систему створюють шля хом роздільного нанесення аміносмоли і композиції фенольної смоли на матеріали на основі деревини. 3. Спосіб за п.1, який відрізняється тим, що включає змішування аміносмоли і композиції фенольної смоли для утворення клейової системи і подальшого нанесення клейової системи на матеріали на основі деревини. 4. Спосіб за будь-яким з пп.1-3, який відрізняється тим, що кількість меламіну складає від приблизно 30 до приблизно 100мол.% від загальної кількості аміносполук, використаних при приготуванні аміносмоли. 5. Спосіб за будь-яким з пп.1-4, який відрізняється тим, що масове відношення аміносмоли до фенольної смоли складає від приблизно 0,5 до приблизно 2 з розрахунку на суху речовину. 2 (19) 1 3 77985 4 рид алюмінію, нітрат алюмінію або сульфат алю25. Композиція фенольної смоли за будь-яким з мінію. пп.21-23, яка відрізняється тим, що кислоту ви17. Клейова система за будь-яким з пп.11-15, яка бирають з групи моно-, ди-, три- або полікарбоновідрізняє ться тим, що кислоту вибирають з групи вих кислот або суль фокислот. моно-, ди-, три- або полікарбонових кислот або 26. Композиція фенольної смоли за п.25, яка відсульфокислот. різняється тим, що кислоту вибирають з групи, 18. Клейова система за будь-яким з пп.11-15, яка що включає мурашину кислоту, оцтову кислоту і відрізняє ться тим, що кислоту вибирають з групи, піровиноградну кислоту. що включає хлористоводневу кислоту, сірчану 27. Композиція фенольної смоли за будь-яким з кислоту, азотну кислоту, фосфорну кислоту, борну пп.21-23, яка відрізняється тим, що кислоту викислоту, сульфамінову кислоту і солі амонію. бирають з групи, що включає хлористоводневу 19. Клейова система за будь-яким з пп.11-18, яка кислоту, сірчану кислоту, азотну кислоту, фосфорвідрізняє ться тим, що вміст фенольної смоли в ну кислоту, борну кислоту, сульфамінову кислоту і композиції фенольної смоли складає від приблизсолі амонію. но 20 до приблизно 60мас.% з розрахунку на суху 28. Композиція фенольної смоли за будь-яким з речовину. пп.21-27, яка відрізняється тим, що вміст фено20. Клейова система за будь-яким з пп.11-19, яка льної смоли в композиції фенольної смоли склавідрізняє ться тим, що вміст кислоти, включаючи дає від приблизно 20 до приблизно 60мас.% з її солі, в композиції фенольної смоли складає від розрахунку на суху речовину. приблизно 2 до приблизно 30мас.%. 29. Композиція фенольної смоли за будь-яким з 21. Стабільна композиція фенольної смоли для пп.21-28, яка відрізняється тим, що вміст кислозастосування у клейовій системі на основі меламіти, включаючи її солі, в композиції фенольної смонової аміносмоли, яка відрізняється тим, що вона ли складає від приблизно 2 до приблизно включає кислоту і фенольну смолу, що являє со30мас.%. бою резорцинову смолу або танінову смолу, або їх 30. Виріб на основі деревини, одержаний спососуміш. бом за будь-яким з пп.1-10. 22. Композиція фенольної смоли за п.21, яка від31. Виріб на основі деревини за п.30, який відрізрізняється тим, що фенольна смола являє собою няється тим, що він являє собою ламінований фенолрезорцинформальдегідну смолу. брус. 23. Композиція фенольної смоли за п.21, яка від32. Застосування клейової системи за будь-яким з різняється тим, що фенольна смола являє собою пп.11-20 для виготовлення виробу на основі деретанінформальдегідну смолу і/або танін. вини. 24. Композиція фенольної смоли за будь-яким з 33. Застосування за п.32, яке відрізняється тим, пп.21-23, яка відрізняється тим, що кислота явщо виріб на основі деревини являє собою ламіноляє собою хлорид алюмінію, нітрат алюмінію або ваний брус. сульфат алюмінію. Даний винахід відноситься до способу склеювання матеріалів на основі деревини, при якому клейову систему, що включає композицію меламінової аміносмоли і фенольної смоли, яка включає кислоту і фенольну смолу, наносять на матеріали на основі деревини і отверджують. Даний винахід відноситься також до клейової системи і стабільної композиції фенольної смоли. Крім того, він відноситься також до виробу на основі деревини, що одержують даним способом. Нарешті, він відноситься до застосування клейової системи для виготовлення виробів на основі деревини. При склеюванні деревини загальноприйнято застосування клейової системи на основі смоли, що отверджує, такої як формальдегідна смола, якою, наприклад, може бути аміносмола або фенольна смола. Важливі властивості клею включають міцність склеювання, час і температуру отвердження, водостійкість і емісію формальдегіду. Висока водостійкість особливо потрібна для деяких склеєних дерев'яних виробів, таких як ламінований брус, фанера та інші продукти для використання поза приміщеннями. Клеї з меламінових аміносмол, а також клеї на основі фенольної смоли звичайно застосовують, коли потрібна висока водостійкість. Перевагами використання клеїв на основі аміносмол над використанням клеїв на основі фенольної смоли є, наприклад, набагато менш забарвлена лінія склеювання і менша шкода для навколишнього середовища, оскільки деякі фенольні смоли потребують параформальдегіду для отвердження. Меламінові аміносмоли є продуктами співконденсації карбонільних сполук, таких як альдегіди, з меламіном або з комбінацією меламіну з іншими сполуками, що містять аміно, іміно або амідні групи. Найбільш широко застосовуваними меламіновими аміносмолами є співконденсати формальдегіду і одного меламіну або меламіну і сечовини, що дають меламін-формальдегід ("MF") і меламінсечовина-формальдегід ("MUF"). Смола MUF може бути також приготована змішуванням смоли MF і смоли UF. Меламінові аміносмоли звичайно отверджують з використанням кислотних композицій отверджувача. Емісія вільного альдегіду, зокрема, формальдегіду, з клеїв на основі смол на основі меламіну і смол на фенольній основі викликає все зростаюче занепокоєння. Формальдегід у різній мірі присутній у меламінових аміносмолах на основі формальдегіду у ви гляді вільного формальдегіду, але також додатково емітує зі смол під час отвердження. Це створює екологічні проблеми як до ствердження під час його перетворення, так і при нанесенні 5 77985 6 смоли, і проблеми емісії з кінцевих продуктів після ної смоли, яка стабільна при зберіганні до змішуотвердження. Фенольні смоли також можуть емівання зі смолою, яку стверджують. тувати формальдегід під час отвердження і під час Під терміном "клейова система", як він викорипереробки смоли. станий тут, мається на увазі стверджувана компоЯпонське патентне викладення [JP, 1977зиція, що містить одну або декілька стверджуваних 51430] описує клейову композицію для виробництсмол і один або декілька агентів, що стверджують. ва фанери, що включає меламінову смолу і феноПід терміном "меламінова аміносмола", як він льну смолу резольного типу. Однак, там не місвикористаний тут, мається на увазі аміносмола, в титься згадки про яке-небудь зменшення емісії якій меламін є, щонайменше, одним з вихідних формальдегіду. матеріалів, які використовуються при виготовленні Емісія альдегіду з клейової системи може бути смоли. зменшена шляхом використання різних домішок, Поєднання меламінової аміносмоли з компоякі діють як пастки альдегіду. Однак такі домішки зицією фенольної смоли відповідно до винаходу самі звичайно не володіють якими-небудь клеюдає можливість забезпечити клейову систему з чими властивостями. В результаті якість клейової низькою емісією формальдегіду. сполуки може погіршитися. Крім того, такі домішки Наступною перевагою даного винаходу є те, можуть брати участь у небажаних реакціях з іншищо меламінові аміносмоли, які мають дуже низьми компонентами клейової системи, і введення кий вміст формальдегіду, можуть бути використані таких домішок часто породжує також більш складдля того, щоб одержати клейову сполуку високої ну процедуру приготування композиції. якості. Таким чином бажано забезпечити спосіб Меламінова аміносмола, що використовується склеювання матеріалів на основі деревини і клеу способі та клейовій системі за винаходом, може йову систему, яка дає низьку емісію альдегіду і бути будь-якою меламіновою аміносмолою, такою високу якість клейової сполуки. як меламіноформальдегідна ("MF"), меламіносеТому мета даного винаходу - забезпечити спочовиноформальдегідна ("MUF"), меламіносечовисіб склеювання матеріалів на основі деревини, нофенолформальдегідна ("MUPF"), і продуктами який дає низьку емісію альдегіду. Інша мета даноконденсації формальдегіду і меламіну разом з го винаходу - забезпечити клейову систему, а таіншими сполуками, що містять аміно, іміно або кож композицію фенольної смоли, призначену для амідні групи, такими як тіосечовина, заміщена севикористання, у клейовій системі, яка дає низьку човина і гуанаміни. Переважною меламіновою емісію альдегіду. Нарешті, мета даного винаходу аміносмолою є MF смола. Меламіновою амінозабезпечити виріб на основі деревини, який дає смолою може також бути етерифікована смола. низьку емісію альдегіду. "Співвідношення альдегіду до аміносполуки", яке є Несподівано було виявлено, що дані цілі момольним співвідношенням альдегіду до аміноспожуть бути досягнуті новим способом склеювання луки, використаним при приготуванні аміносмоли матеріалів на основі деревини з використанням заявленої клейової системи, звичайно складає нової клейової системи і нової стабільної композименше ніж 2,4, переважно, від приблизно 0,5 до ції фенольної смоли. Спосіб відповідно до винахоприблизно 2,3, найбільш переважно, від приблизду включає склеювання матеріалів на основі дено 0,7 до приблизно 2. Кількість меламіну від загаревини шляхом нанесення клейової композиції на льної кількості аміносполук, використаних при приматеріали на основі деревини з подальшим стверготуванні аміносмоли, звичайно складає від дженням, причому клейова система включає меприблизно 10 до 100мол.%, переважно, від приламінову аміносмолу і композицію фенольної смоблизно 30 до приблизно 100мол.%, найбільш пели, де композиція фенольної смоли включає реважно, від приблизно 50 до приблизно кислоту і фенольну смолу, яка є резорциновою 100мол.%. Необов'язково до аміносмоли можуть смолою або таніновою смолою, або їх сумішшю. бути додані наповнювачі, загусники або інші доміКлейова система відповідно до винаходу включає шки, включаючи пастки альдегіду. Прикладами меламінову аміносмолу і композицію фенольної наповнювачів є неорганічні наповнювачі, такі як смоли, де композиція фенольної смоли включає каолін і карбонат кальцію, або органічні наповнюкислоту і фенольну смолу, яка є резорциновою вачі, такі як деревне борошно, пшеничне борошно, смолою або таніновою смолою, або їх сумішшю. крохмаль і клейковина. Прикладами загусників є Стабільна композиція фенольної смоли відповідно полівініловий спирт і сполуки целюлози, такі як до винаходу включає кислоту і фенольну смолу, гідроксіетилцелюлоза і карбоксиметилцелюлоза. яка є резорциновою смолою або таніновою смоІншими домішками можуть бути, наприклад, поліолою, або їх сумішшю. Крім того, винахід відноситьлі, полісахариди, полівініловий спирт, акрилати і ся до виробу на основі деревини, що одержують стирол-бутадієнові полімери. Як компоненти моданим способом, яким може бути матеріал для жуть бути використані також гомополімери або настелення підлог, фанера, ламінований брус і співполімери вінілових ефірів, такі як вінілацетат, деревноволокниста, деревностружкова або деревінілпропіонат і вінілбутират. Такі полімери можуть вно-тирсова плита. Нарешті, винахід відноситься також включати пост-зшиті групи. Крім того, модо застосування клейової системи для виготовжуть бути введені пастки альдегіду, такі як сечолення виробу на основі деревини, яким може бути вина і гуанаміни. Якщо присутні компоненти, подіматеріал для настелення підлог, фанера, ламінобні до наповнювачів або інших домішок відповідно ваний брус і деревноволокниста, деревностружкодо зазначеного вище, їх кількість звичайно може ва або деревно-тирсова плита. бути меншою ніж приблизно 70мас.%, звичайно Даний винахід пропонує композицію фенольвід приблизно 0,1 до приблизно 70мас.%, перева 7 77985 8 жно, від приблизно 1 до приблизно 60мас.%, найНеорганічними протонними кислотами можуть більш переважно, від приблизно 5 до приблизно бути, наприклад, хлористоводнева кислота, сірча40мас.%. на кислота, азотна кислота, фосфорна кислота, Продукти співконденсації різних фенольних борна кислота, сульфамінова кислота і солі амосполук і альдегідів називають фенольними смоланію, такі як хлорид амонію і сульфат амонію. Прими. Фенольною сполукою може бути сам фенол, кладами солей, що генерують кислоту, є форміати багатоатомні феноли та аліфатично або ароматиі ацетати, такі як форміат натрію, ацетат натрію, чно заміщені феноли. Прикладами фенольних форміат амонію і ацетат амонію. Сильні кислоти, сполук є алкілфеноли, такі як резорцин, алкілретакі як хлористоводнева кислота або сірчана кисзорцин, крезоли, етилфенол і ксиленол, а також лота, можуть бути об'єднані у композиціях, що фенольні сполуки природного походження, такі як стверджують, з алкіламіном, утворюючи завдяки таніни, карденол і кардол. Приклади відповідних цьому сіль алкіламіну. Композиція фенольної смоальдегідів включають формальдегід, ацетальдегід, ли може включати більш ніж одну кислоту, наприглютаровий альдегід, пропіоновий альдегід, нклад, дві, три кислоти або декілька кислот. Крім бутиральдегід, ізобутиральдегід і фур фурол. Як того, композиція фенольної смоли може включати фенольні смоли сюди включені також самі таніни, поєднання як органічної кислоти, так і неорганічної що не мають утворених конденсатів з альдегідом. кислоти. Звичайно кислота є розчинною у фенольПрикладами танінів є конденсовані таніни, такі як ній смолі та у розчинах фенольної смоли. У деяких бі-, три- і тетрафлаваноїди і більш глибоко конденвипадках звичайно використовують одну або декісовані флаваноїди. Фенольна смола відповідно до лька домішок, які поліпшують розчинність кислоти даного винаходу може бути резорциновою смоу фенольній смолі. Такими домішками можуть бути лою, або таніновою смолою або їх сумішшю. Феполігліколі, такі як поліетиленгліколь, поліпропіленольна смола може існувати у вигляді розчину у нгліколь, кетони, такі як ацетон, і прості діалкілеводі або спирті, такому як етанол. Таніни можуть фіри, такі як монобутиловий ефір етиленгліколю, також бути представлені у вигляді твердих матерімонобутиловий ефір діетиленгліколю, монометиалів. Звичайно фенольна смола існує у вигляді ловий ефір пропіленгліколю, монометиловий ефір водного розчину з різним вмістом сухої смоли. діетиленгліколю і монометиловий ефір дипропілеЗвичайно фенольною смолою є фенольна смола нгліколю. Вибір кислот, придатних для композиції на основі формальдегіду. Переважними фенольфенольної смоли, частково залежить від типу ними смолами на основі формальдегіду у компосклеюваної структури. Наприклад, для таких зазиції фенольної смоли є резорцин-формальдегідні стосувань, як клейка ламінованого бруса, вигідне ("RF"), фенол-резорцинформальдегідні ("PRF") і використання летких кислот, які випаровуються з танінформальдегідні ("TF") смоли. Найбільш переклейового шару. Під терміном "летка кислота" тут важними є PRF смоли. У випадку RF і PRF смол мається на увазі кислота, що має низьку темперамольне співвідношення формальдегіду до загальтуру кипіння і/або має високу пружність парів при ної кількості фенольних сполук (одного фенолу кімнатній температурі. Такі кислоти повинні, переабо, як фенолу так і резорцину у PRF смолі), розважно, мати пружність парів більше 10мм рт.ст. раховане за додаванням при виготовленні смол, при температурі до 60°С. Приклади летких органіможе бути від приблизно 0,1 до приблизно 2, звичних кислот включають мурашину кислоту, оцтову чайно, від приблизно 0,2 до приблизно 1,5, перекислоту і піровиноградну кислоту. Відповідні неорважно, від приблизно 0,3 до приблизно 1. Мольне ганічні кислоти включають, наприклад, хлористоспіввідношення фенолу до резорцину у PRF смолі, водневу кислоту. Переважно, як летку кислоту розраховане за додаванням при виготовленні використовують мурашин у кислоту. смол, може бути від приблизно 0,02 до приблизно У переважному варіанті здійснення винаходу 15, звичайно, від приблизно 0,05 до приблизно 10, комбінація MF-смоли з композицією фенольної переважно, від приблизно 0,1 до приблизно 5, смоли, що включає PRF смолу і мурашину кислонайбільш переважні), від приблизно 0,2 до приту, забезпечує клейову систему, яка дає низьку близно 2. Альтернативно, PRF смолою може бути емісію формальдегіду. PF смола резольного типу, що практично не місКомпозиція фенольної смоли може, необов'язтить резорцину, яка має резорцин, прищеплений ково, включати наповнювачі, загусники або інші до неї у вигляді кінцевих гр уп. домішки. Такими можуть бути неорганічні наповПриклади відповідних кислот включають органювачі, такі як каолін і карбонат кальцію, або органічні та неорганічні протонні кислоти, кислі солі і нічні наповнювачі, такі як деревне борошно, пшесолі, що генерують кислоту. Під кислотами маютьничне борошно, крохмаль і клейковина. ся на увазі також солі металів, що дають кислу Прикладами загусників є полівініловий спирт і спореакцію у водних розчинах, які називаються також луки целюлози, такі як гідроксіетилцелюлоза і картут апротонними кислотами. Приклади відповідних боксиметилцелюлоза. Іншими домішками можуть апротонних кислот включають хлорид алюмінію, бути, наприклад, поліолі, полісахариди, полівінілонітрат алюмінію і сульфат алюмінію. Відповідні вий спирт, акрилати і стирол-бутадієнові полімери. органічні протонні кислоти включають аліфатичні Як домішки можуть бути використані також гомоабо ароматичні моно-, ди-, три-або полікарбонові полімери або співполімери вінілових ефірів, такі як кислоти, такі як мурашина кислота, оцтова кисловінілацетат, вінілпропіонат і вінілбутират, а також та, малеїнова кислота, яблучна кислота і лимонна пастки альдегіду, такі як сечовина і гуанаміни. кислота. Крім того, придатними є сульфокислоти, Композиція фенольної смоли повинна бути, такі як пара-толуолсульфокислота, парапереважно, стабільною при зберіганні, що означає, фенолсульфокислота і бензолсульфокислота. що у самій композиції фенольної смоли практично 9 77985 10 не повинно відбуватися отвердження фенольної ламінованого бруса. В іншому варіанті здійснення смоли. Показником стабільності при зберіганні є винаходу масове співвідношення аміносмоли до ступінь гелеутворення, що виникає або рівномірно фенольної смоли з розрахунку на суху речовину в по всій композиції фенольної смоли, або як грудки клейовій системі переважно складає від близько 2 частинок у вигляді гелю у композиції. Загусання до близько 10. Серед відповідних застосувань для всієї композиції дає підвищену в'язкість. Композитакого інтервалу можна вказати, наприклад, вироцію фенольної смоли вважають стабільною при бництво матеріалів для покриття підлог. зберіганні, якщо вона не загусає відповідно до Температура отвердження на лінії клею для описаного вище і якщо вона працює в обладнанні клейової системи за даним винаходом звичайно для нанесення, що використовується для нанескладає від приблизно 0 до приблизно 120°С. Яксення композиції на матеріали на основі деревини. що не використовують більш високу частоту отвеСтабільна композиція фенольної смоли відповідно рдження, температура отвердження, переважно, до винаходу звичайно є стабільною при зберіганні складає від приблизно 5 до приблизно 80°С, найпри кімнатній температурі (20°С) протягом більш більш переважно, від приблизно 10 до приблизно ніж приблизно двох тижнів, переважно, більш ніж 40°С. приблизно одного місяця, найбільш переважно, Матеріали на основі деревини відповідно до більш ніж приблизно шести місяців. способу за винаходом можуть бути будь-якого Вміст фенольної смоли у композиції фенольвиду, який може бути з'єднаний клейовою систеної смоли може складати від приблизно 1 до примою, включаючи волокна, стружки і тирсу. Звичайблизно 80мас.% з розрахунку на суху речовину, но матеріали на основі деревини є шарами у мазвичайно, від приблизно 5 до приблизно 70мас.%, теріалі для покриття підлог, такому як паркетне переважно, від приблизно 10 до приблизно покриття, шарами у фанері, частинами ламінова65мас.% і, найбільш переважно, від приблизно 20 них брусів, або волокнами, стружками і тирсою для до приблизно 80мас.%. Вміст кислоти у композиції виготовлення деревноволокнистого, деревноструфенольної смоли залежить від початкового рН жкового і дерево-тирсового матеріалу. Переважно самої фенольної смоли, що використовується у матеріали на основі деревини являють собою часкомпозиції фенольної смоли. Вміст кислоти, вклютини ламінованого бруса. чаючи її солі, у композиції фенольної смоли може У способі за даним винаходом клейова систескладати до приблизно 50мас.%, звичайно, від 0,5 ма може бути забезпечена шляхом роздільного до приблизно 50мас.%, переважно, від приблизно нанесення аміносмоли і композиції фенольної 1 до приблизно 40мас.%, і, найбільш переважно, смоли на поверхню матеріалів на основі деревини. від приблизно 2 до приблизно 30мас.%. Якщо приАльтернативно, спосіб за винаходом може вклюсутні інші компоненти, подібні до наповнювачів або чати змішування аміносмоли і композиції фенольінших домішок, їх кількість звичайно може бути ної смоли для утворення клейової системи і подаменшою ніж приблизно 70мас.%, звичайно, від льшого нанесення клейової системи на матеріали приблизно 0,1 до приблизно 70мас.%, переважно, на основі деревини. від приблизно 1 до приблизно 60мас. %, найбільш Роздільне нанесення включає, наприклад, напереважно, від приблизно 5 до приблизно несення аміносмоли на поверхню одного або декі40мас.%. Величина рН композиції фенольної смолькох матеріалів на основі деревини і нанесення ли звичайно складає від приблизно 0 до приблизкомпозиції фенольної смоли на поверхню одного но 6, переважно, від приблизно 0 до приблизно 4, або декількох матеріалів на основі деревини, на ще більш переважно, від приблизно 0,1 до прияку не була заздалегідь нанесена аміносмола. близно 3, і, найбільш переважно, від приблизно Після цього матеріали на основі деревини, на які 0,3 до приблизно 2. була нанесена тільки аміносмола, і матеріали на Величина рН клейової системи буде впливати основі деревини, на які була нанесена тільки комна швидкість отвердження клейової системи і мопозиція фенольної смоли, з'єднуються разом, заже бути вибрана згодом. Величина рН клейової безпечуючи змішування двох компонентів, що системи може мати значення від приблизно 0 до утворюють клейову систему, яка може бути отверприблизно 7, переважно, від приблизно 0 до приджена. Роздільне нанесення включає також , наблизно 5, і, найбільш переважно, від приблизно 0 приклад, нанесення аміносмоли на поверхню оддо приблизно 4. ного або декількох матеріалів на основі деревини і В залежності від склеюваних матеріалів на оснанесення композиції фенольної смоли на повернові деревини і способу нанесення клейової сисхню ти х же самих матеріалів на основі деревини. теми на матеріали на основі деревини переважні Аміносмола і композиція фенольної смоли можуть масові співвідношення аміносмоли до фенольної бути нанесені повністю одна на одну, частково смоли можуть варіюватися. Масове співвідношенодна на одну або не бути в контакті одна з одною. ня аміносмоли до фенольної смоли у клейовій Поверхня матеріалу на основі деревини з нанесесистемі може складати від приблизно 0,1 до приними і аміносмолою, і композицією фенольної близно 30 з розрахунку на суху речовину, звичайсмоли після цього з'єднують з іншою поверхнею но, від приблизно 0,2 до приблизно 10. У переважматеріалу на основі деревини, на яку можуть бути ному варіант здійснення винаходу масове також нанесені і аміносмола, і композиція фенольспіввідношення аміносмоли до фенольної смоли у ної смоли, забезпечуючи завдяки цьому хороше клейовій системі з розрахунку на суху речовину, змішування аміносмоли і композиції фенольної переважно, складає від приблизно 0,5 до приблизсмоли, що утворюють клейову систему, яка може но 2. Серед придатних застосувань для такого бути отверджена. Роздільне нанесення аміносмоінтервалу знаходиться, наприклад, виробництво ли і композиції фенольної смоли на склеювані ма 11 77985 12 теріали на основі деревини може бути здійснене у Виробом на основі деревини відповідно до вибудь-якому порядку. находу звичайно є ламінований брус, фанера, деВідповідні кількості компонентів, що наносятьревноволокниста, деревностружкова або деревнося, можуть бути в інтервалі 100-500г/м 2 в залежнотирсова плита, або матеріал для покриття підлог. сті, серед іншого, від швидкості подачі субстрату, Переважно виробом на основі деревини є ламінощо р ухається. ваний брус. Нанесення аміносмоли і композиції фенольної Винахід буде далі описаний у зв'язку з навесмоли або суміші обох на поверхню матеріалу на деними нижче прикладами, які, однак, не повинні основі деревини може бути здійснене шляхом виінтерпретуватися як такі, що обмежують об'єм використання будь-якого відповідного способу, відонаходу. мого у практиці, такого як розбризкування, нанеПриклад 1 сення квачем, екструзія, проклеювання валиком, Готували три різних композиції фенольної покриття завісою і т.п., що утворює такі форми як смоли: смола PRF і pTSA (даний винахід), танін і краплі, одну або декілька ниток, патьоків або пракpTSA (даний винахід) і смола PF і pTSA. Смола тично однорідний шар. PRF мала вміст сухої речовини 55мас.%. Танін був У випадку склеювання деревних матеріалів у таніном типу, екстрагованого з дерева Quebracho і формі волокон, стружки або тирси аміносмолу і являв собою твердий порошок. Смола PF була композицію фенольної смоли звичайно наносять у смолою резольного типу, що має вміст сухої речовигляді суміші, яка покриває матеріали на основі вини 47мас.%. Характеристики композицій фенодеревини клейовою системою. льної смоли наведені у табл.1. Таблиця 1 Композиція фенольної смоли PRF+pTSA Танін+pTSA PF+pTSA Вміст фенольної смоли, Вміст pTSA, мас.% мас.% 48 6,4 36 22,7 45 27,8 Роблять висновок, що: смола PF резольного типу не утворює стабільних композицій фенольної смоли; смола PRF і танінова смола утворюють стабільні композиції фенольної смоли. Приклад 2 Смолу MF з'єднували з композицією фенольної смоли відповідно до даного винаходу. Смола MF мала співвідношення формальдегіду до меламіну, що складало 2. Смола PRF мала вміст сухої речовини 55мас.%, і мольне співвідношення формальдегіду до фенолу і резорцину при виготовленні смоли складало 0,53. Масове співвідношення MF до PRF складало 1,2. Стабільна композиція фенольної смоли відповідно до даного винаходу включала мурашину кислоту кількістю 20мас.%. Описану вище клейову систему порівнювали з однією смолою MF і з PRF системами, що мали звичайні отверджувачі, тобто отверджувачі на основі кислоти і параформальдегіду. Тут MF смола мала співвідношення формальдегіду до меламіну, що складало 2, PRF смола мала вміст сухої речовини 55мас.%, і мольне співвідношення формаль Стабільність Чудов а Чудов а Недостатня (
