Ущільнювач анкера

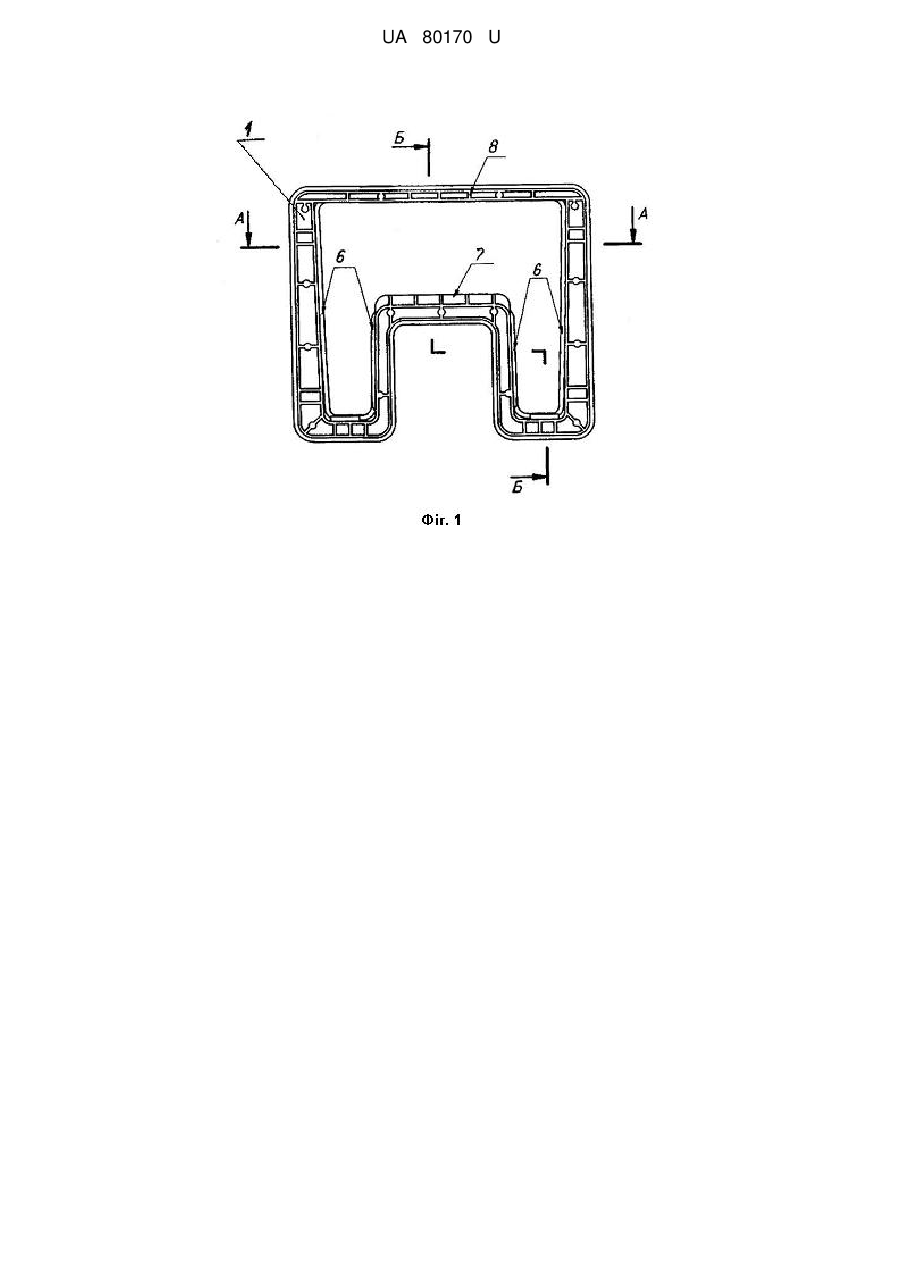

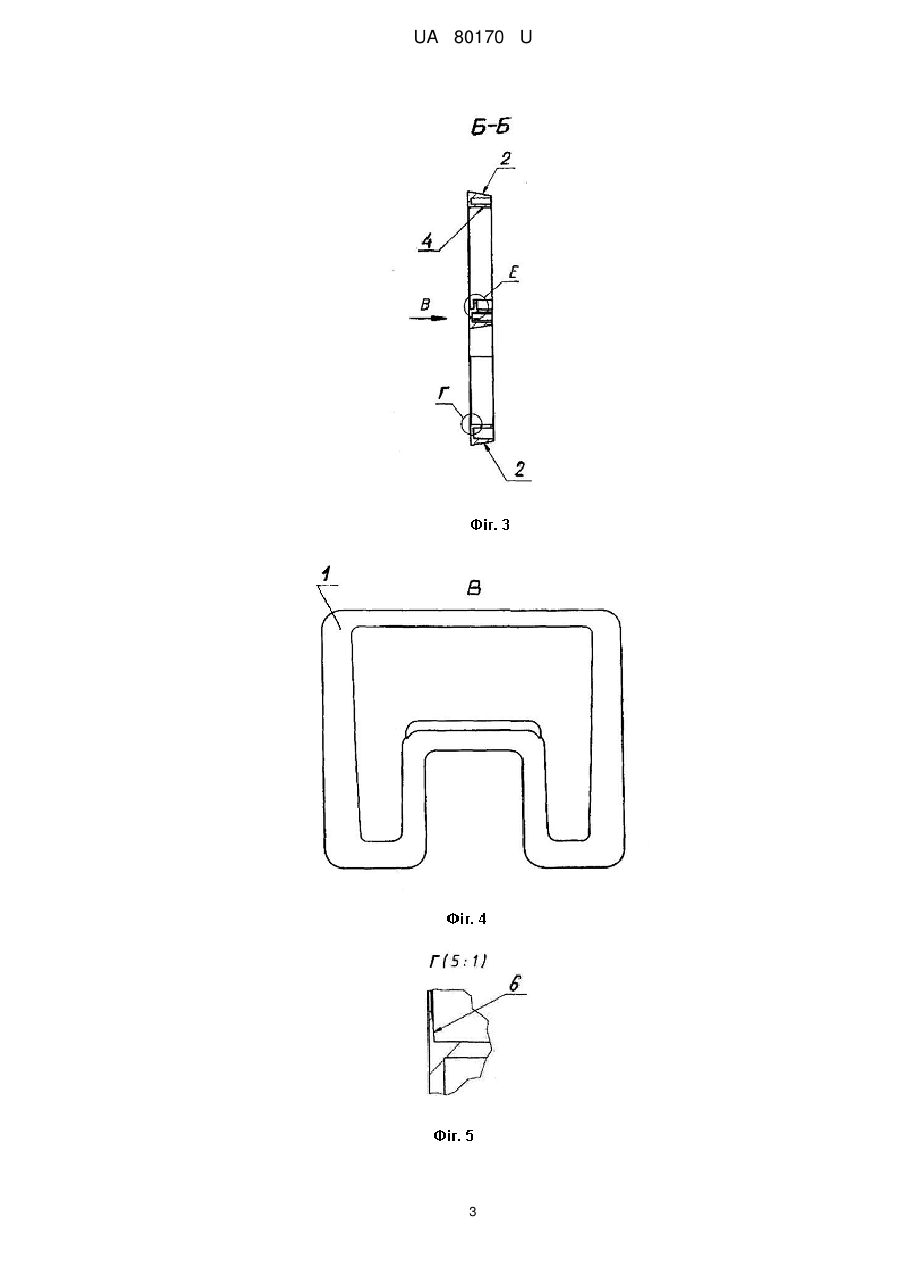

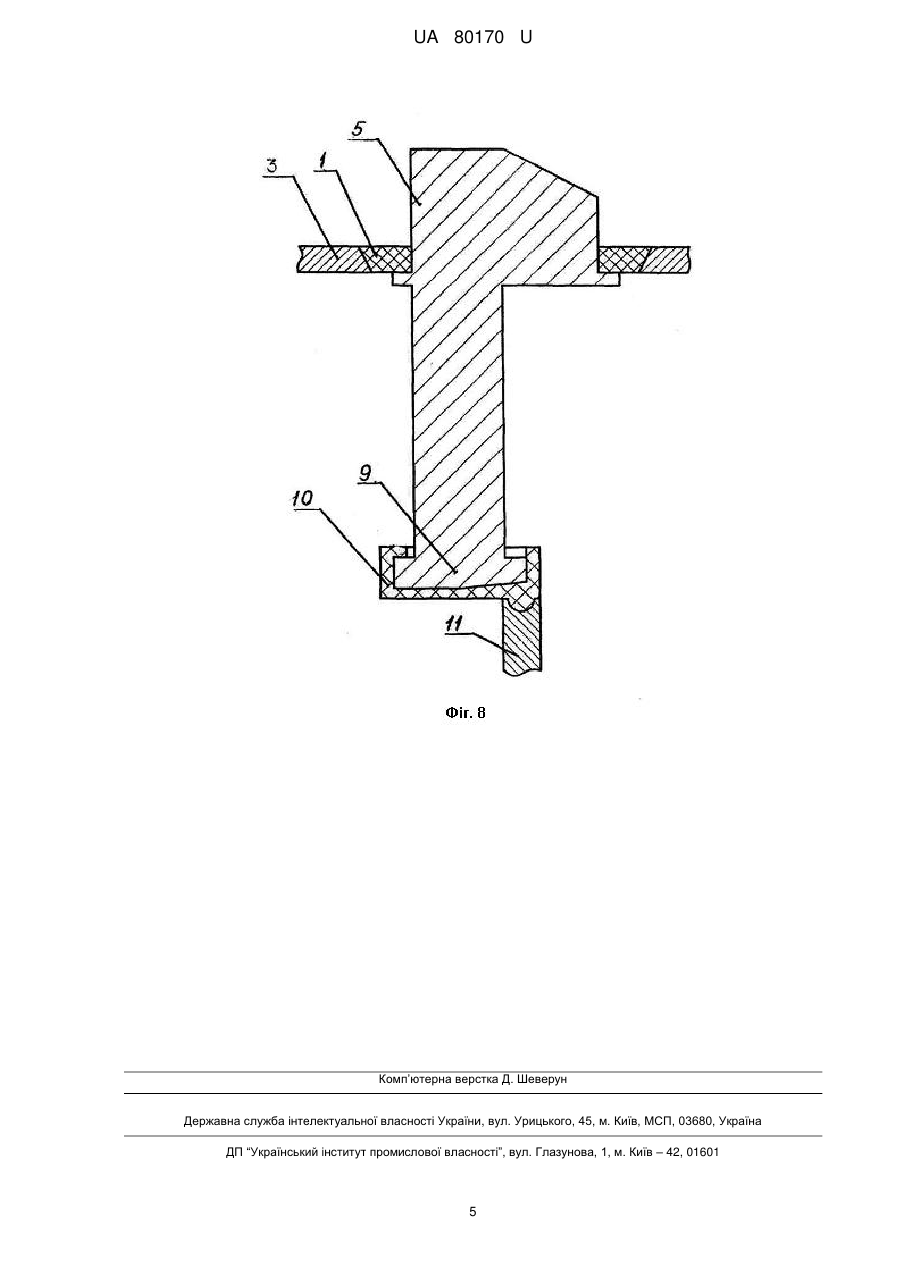

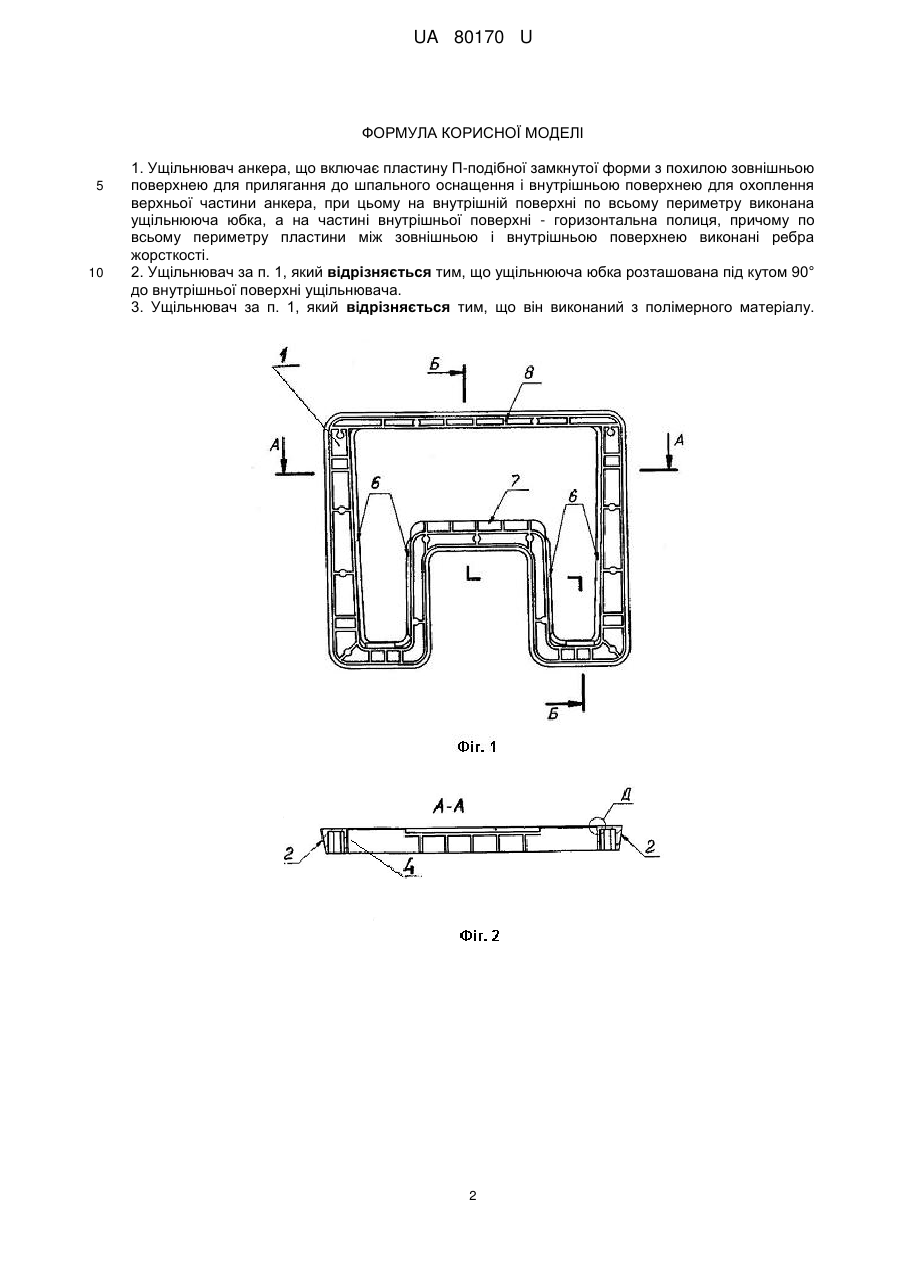

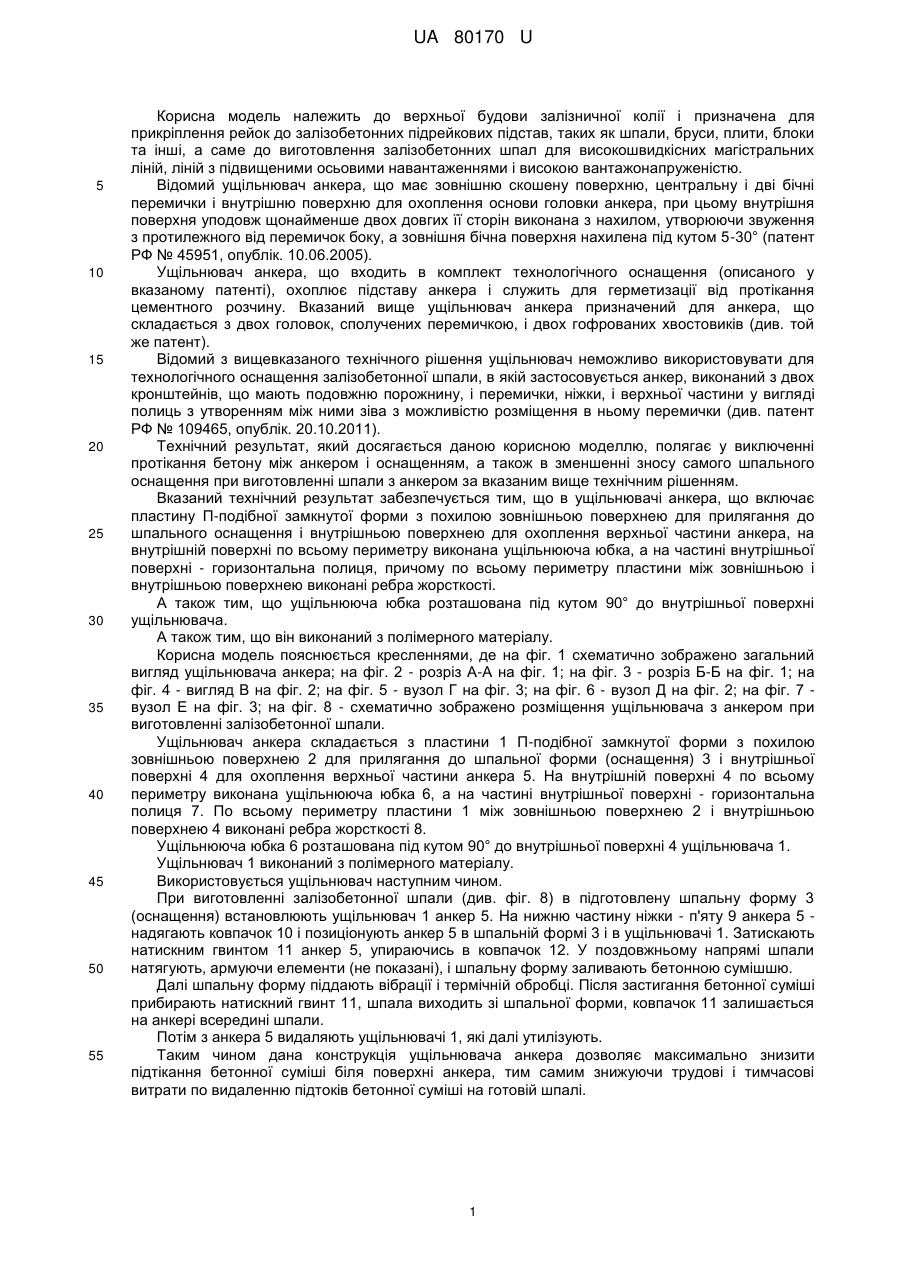

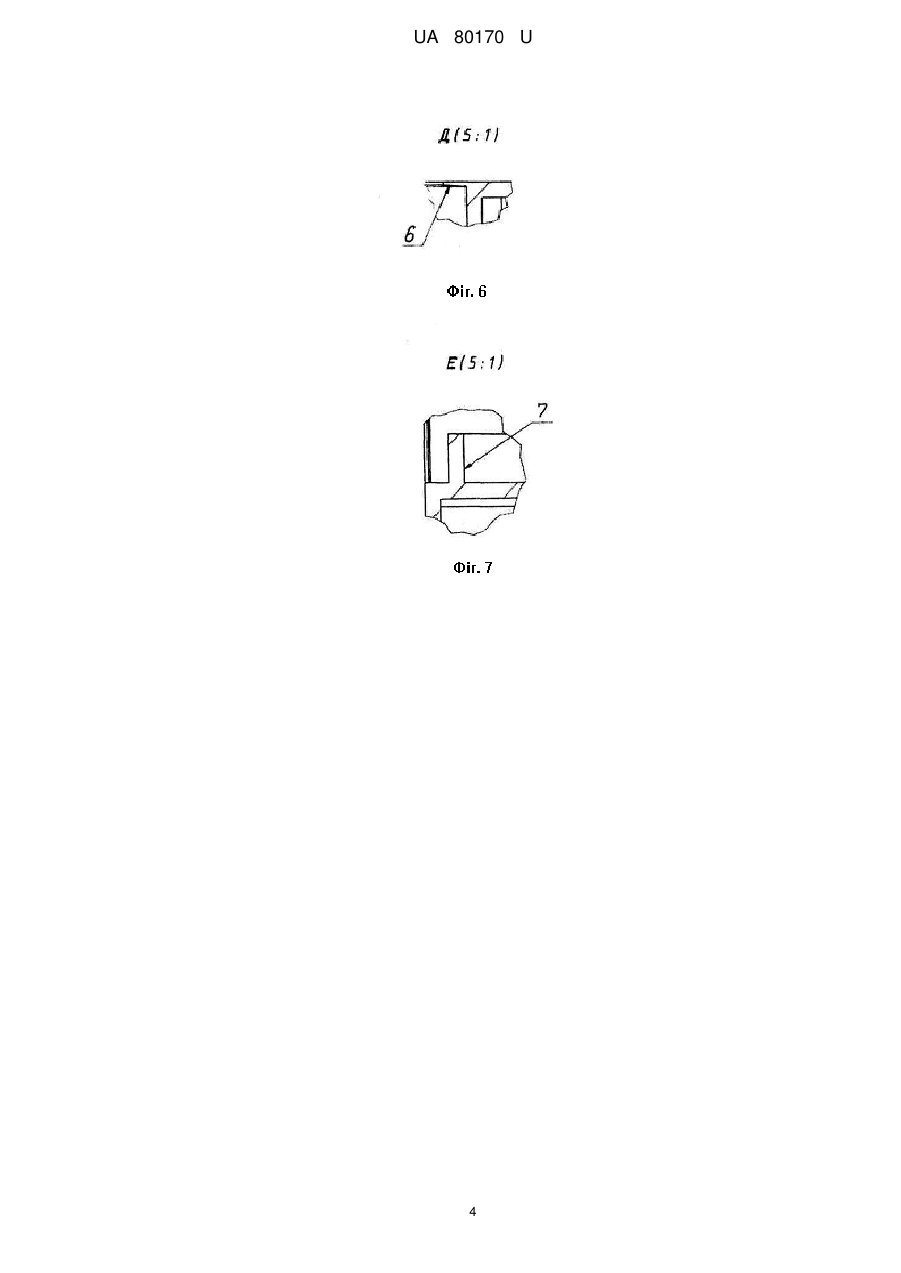

Реферат: Ущільнювач анкера включає пластину П-подібної замкнутої форми з похилою зовнішньою поверхнею для прилягання до шпального оснащення і внутрішньою поверхнею для охоплення верхньої частини анкера, при цьому на внутрішній поверхні по всьому периметру виконана ущільнююча юбка, а на частині внутрішньої поверхні - горизонтальна полиця, причому по всьому периметру пластини між зовнішньою і внутрішньою поверхнею виконані ребра жорсткості. UA 80170 U (33) Код держави-учасниці RU UA 80170 U UA 80170 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до верхньої будови залізничної колії і призначена для прикріплення рейок до залізобетонних підрейкових підстав, таких як шпали, бруси, плити, блоки та інші, а саме до виготовлення залізобетонних шпал для високошвидкісних магістральних ліній, ліній з підвищеними осьовими навантаженнями і високою вантажонапруженістю. Відомий ущільнювач анкера, що має зовнішню скошену поверхню, центральну і дві бічні перемички і внутрішню поверхню для охоплення основи головки анкера, при цьому внутрішня поверхня уподовж щонайменше двох довгих її сторін виконана з нахилом, утворюючи звуження з протилежного від перемичок боку, а зовнішня бічна поверхня нахилена під кутом 5-30° (патент РФ № 45951, опублік. 10.06.2005). Ущільнювач анкера, що входить в комплект технологічного оснащення (описаного у вказаному патенті), охоплює підставу анкера і служить для герметизації від протікання цементного розчину. Вказаний вище ущільнювач анкера призначений для анкера, що складається з двох головок, сполучених перемичкою, і двох гофрованих хвостовиків (див. той же патент). Відомий з вищевказаного технічного рішення ущільнювач неможливо використовувати для технологічного оснащення залізобетонної шпали, в якій застосовується анкер, виконаний з двох кронштейнів, що мають подовжню порожнину, і перемички, ніжки, і верхньої частини у вигляді полиць з утворенням між ними зіва з можливістю розміщення в ньому перемички (див. патент РФ № 109465, опублік. 20.10.2011). Технічний результат, який досягається даною корисною моделлю, полягає у виключенні протікання бетону між анкером і оснащенням, а також в зменшенні зносу самого шпального оснащення при виготовленні шпали з анкером за вказаним вище технічним рішенням. Вказаний технічний результат забезпечується тим, що в ущільнювачі анкера, що включає пластину П-подібної замкнутої форми з похилою зовнішньою поверхнею для прилягання до шпального оснащення і внутрішньою поверхнею для охоплення верхньої частини анкера, на внутрішній поверхні по всьому периметру виконана ущільнююча юбка, а на частині внутрішньої поверхні - горизонтальна полиця, причому по всьому периметру пластини між зовнішньою і внутрішньою поверхнею виконані ребра жорсткості. А також тим, що ущільнююча юбка розташована під кутом 90° до внутрішньої поверхні ущільнювача. А також тим, що він виконаний з полімерного матеріалу. Корисна модель пояснюється кресленнями, де на фіг. 1 схематично зображено загальний вигляд ущільнювача анкера; на фіг. 2 - розріз А-А на фіг. 1; на фіг. 3 - розріз Б-Б на фіг. 1; на фіг. 4 - вигляд В на фіг. 2; на фіг. 5 - вузол Γ на фіг. 3; на фіг. 6 - вузол Д на фіг. 2; на фіг. 7 вузол Ε на фіг. 3; на фіг. 8 - схематично зображено розміщення ущільнювача з анкером при виготовленні залізобетонної шпали. Ущільнювач анкера складається з пластини 1 П-подібної замкнутої форми з похилою зовнішньою поверхнею 2 для прилягання до шпальної форми (оснащення) 3 і внутрішньої поверхні 4 для охоплення верхньої частини анкера 5. На внутрішній поверхні 4 по всьому периметру виконана ущільнююча юбка 6, а на частині внутрішньої поверхні - горизонтальна полиця 7. По всьому периметру пластини 1 між зовнішньою поверхнею 2 і внутрішньою поверхнею 4 виконані ребра жорсткості 8. Ущільнююча юбка 6 розташована під кутом 90° до внутрішньої поверхні 4 ущільнювача 1. Ущільнювач 1 виконаний з полімерного матеріалу. Використовується ущільнювач наступним чином. При виготовленні залізобетонної шпали (див. фіг. 8) в підготовлену шпальну форму 3 (оснащення) встановлюють ущільнювач 1 анкер 5. На нижню частину ніжки - п'яту 9 анкера 5 надягають ковпачок 10 і позиціонують анкер 5 в шпальній формі 3 і в ущільнювачі 1. Затискають натискним гвинтом 11 анкер 5, упираючись в ковпачок 12. У поздовжньому напрямі шпали натягують, армуючи елементи (не показані), і шпальну форму заливають бетонною сумішшю. Далі шпальну форму піддають вібрації і термічній обробці. Після застигання бетонної суміші прибирають натискний гвинт 11, шпала виходить зі шпальної форми, ковпачок 11 залишається на анкері всередині шпали. Потім з анкера 5 видаляють ущільнювачі 1, які далі утилізують. Таким чином дана конструкція ущільнювача анкера дозволяє максимально знизити підтікання бетонної суміші біля поверхні анкера, тим самим знижуючи трудові і тимчасові витрати по видаленню підтоків бетонної суміші на готовій шпалі. 1 UA 80170 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Ущільнювач анкера, що включає пластину П-подібної замкнутої форми з похилою зовнішньою поверхнею для прилягання до шпального оснащення і внутрішньою поверхнею для охоплення верхньої частини анкера, при цьому на внутрішній поверхні по всьому периметру виконана ущільнююча юбка, а на частині внутрішньої поверхні - горизонтальна полиця, причому по всьому периметру пластини між зовнішньою і внутрішньою поверхнею виконані ребра жорсткості. 2. Ущільнювач за п. 1, який відрізняється тим, що ущільнююча юбка розташована під кутом 90° до внутрішньої поверхні ущільнювача. 3. Ущільнювач за п. 1, який відрізняється тим, що він виконаний з полімерного матеріалу. 2 UA 80170 U 3 UA 80170 U 4 UA 80170 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
