Дитячий спортивно-ігровий майданчик “акробат”

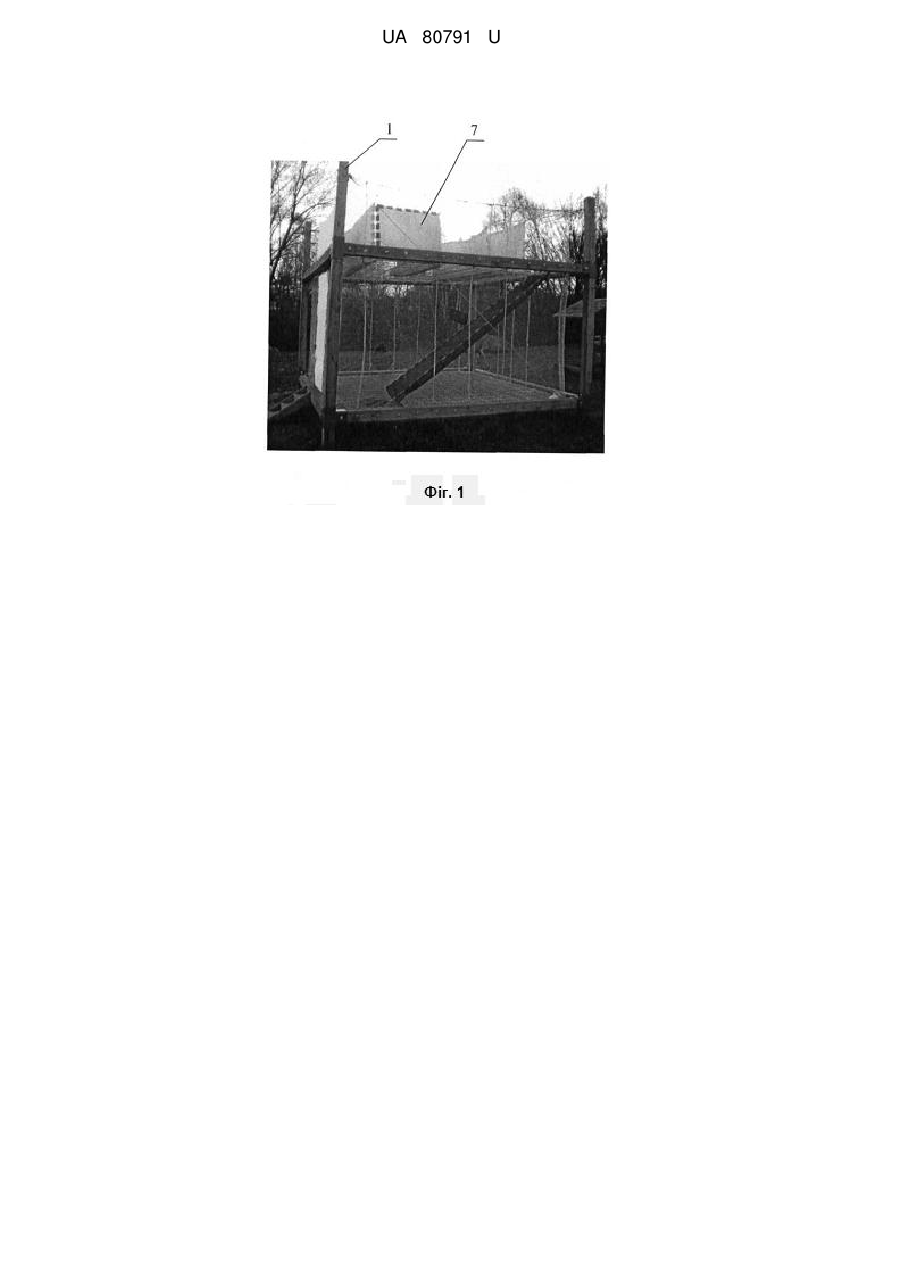

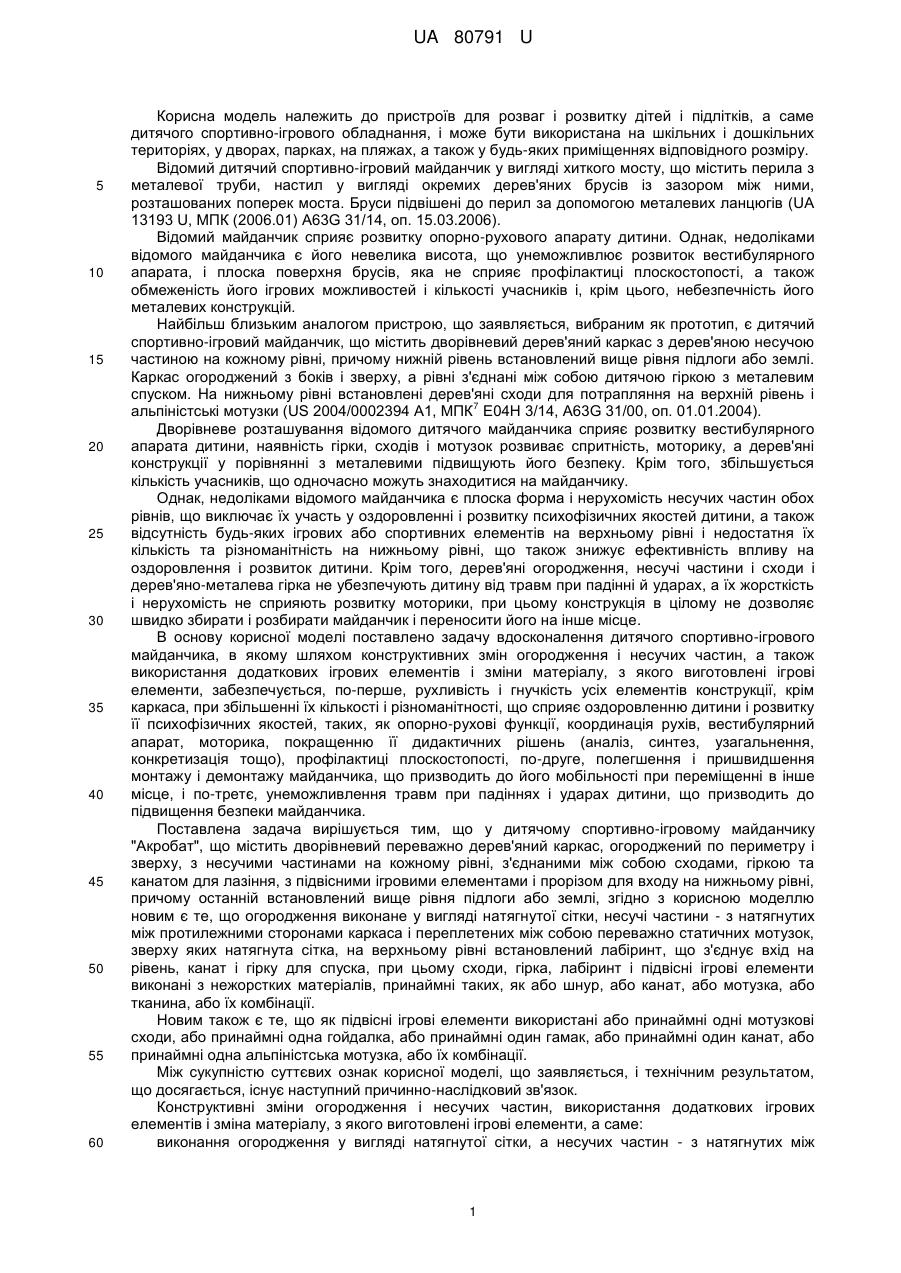

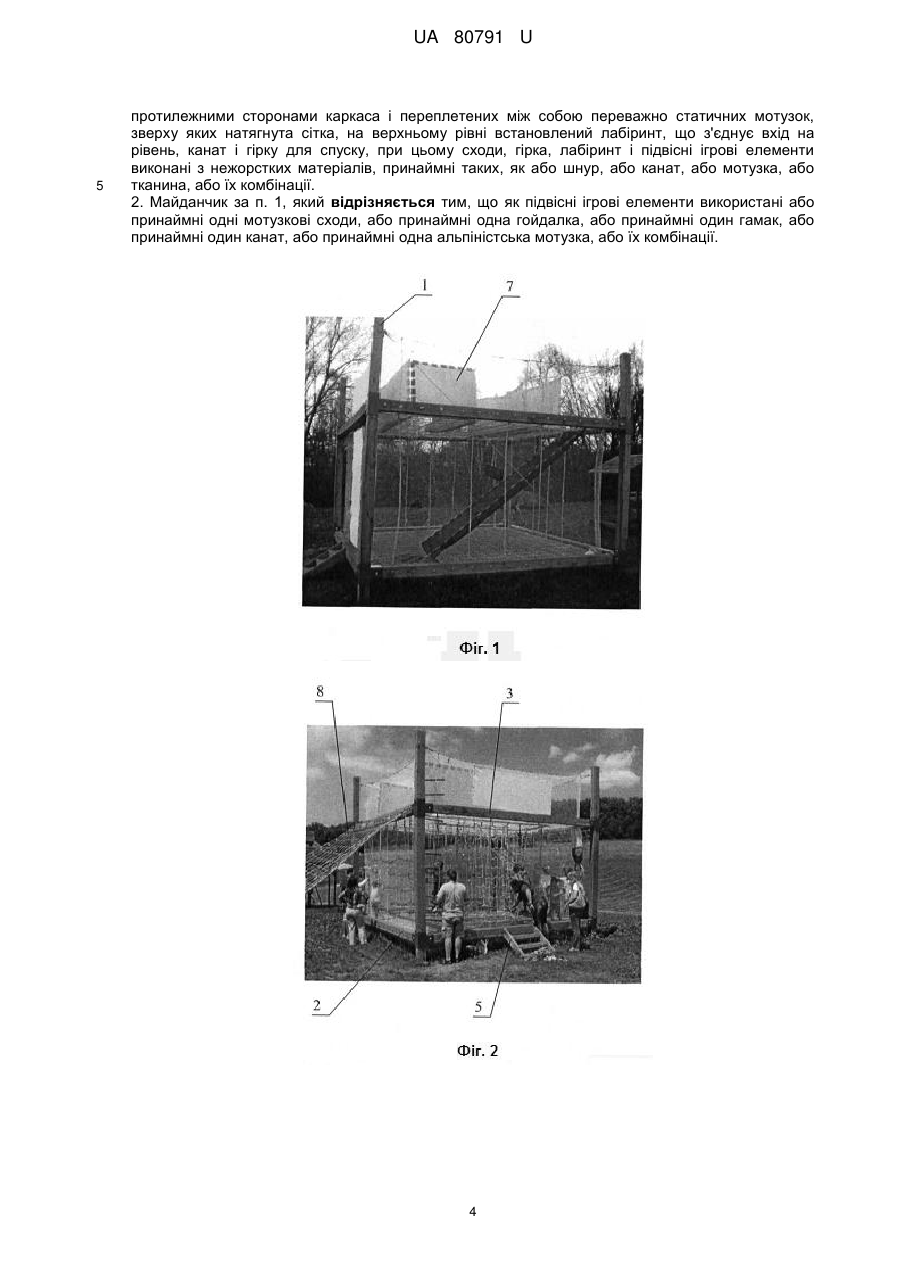

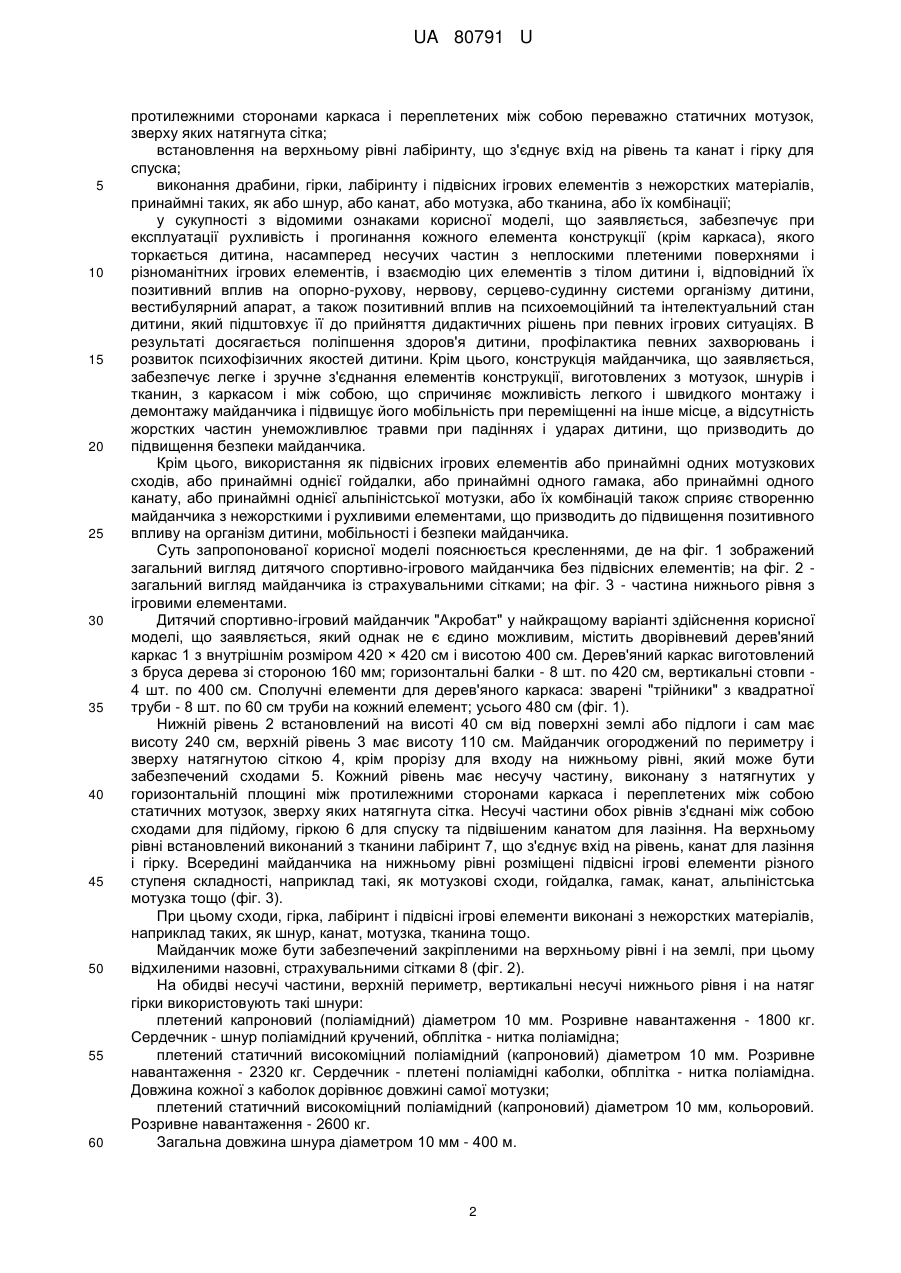

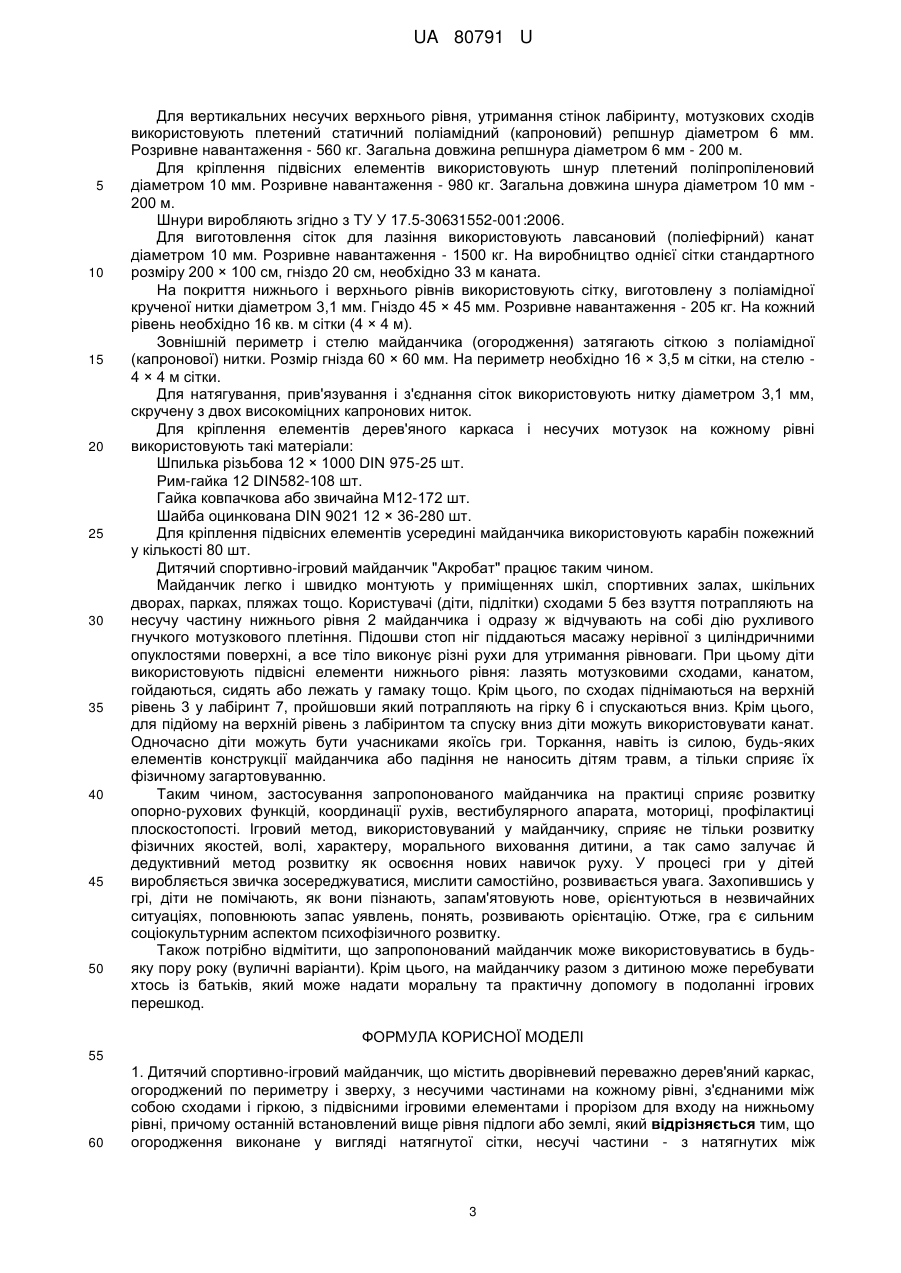

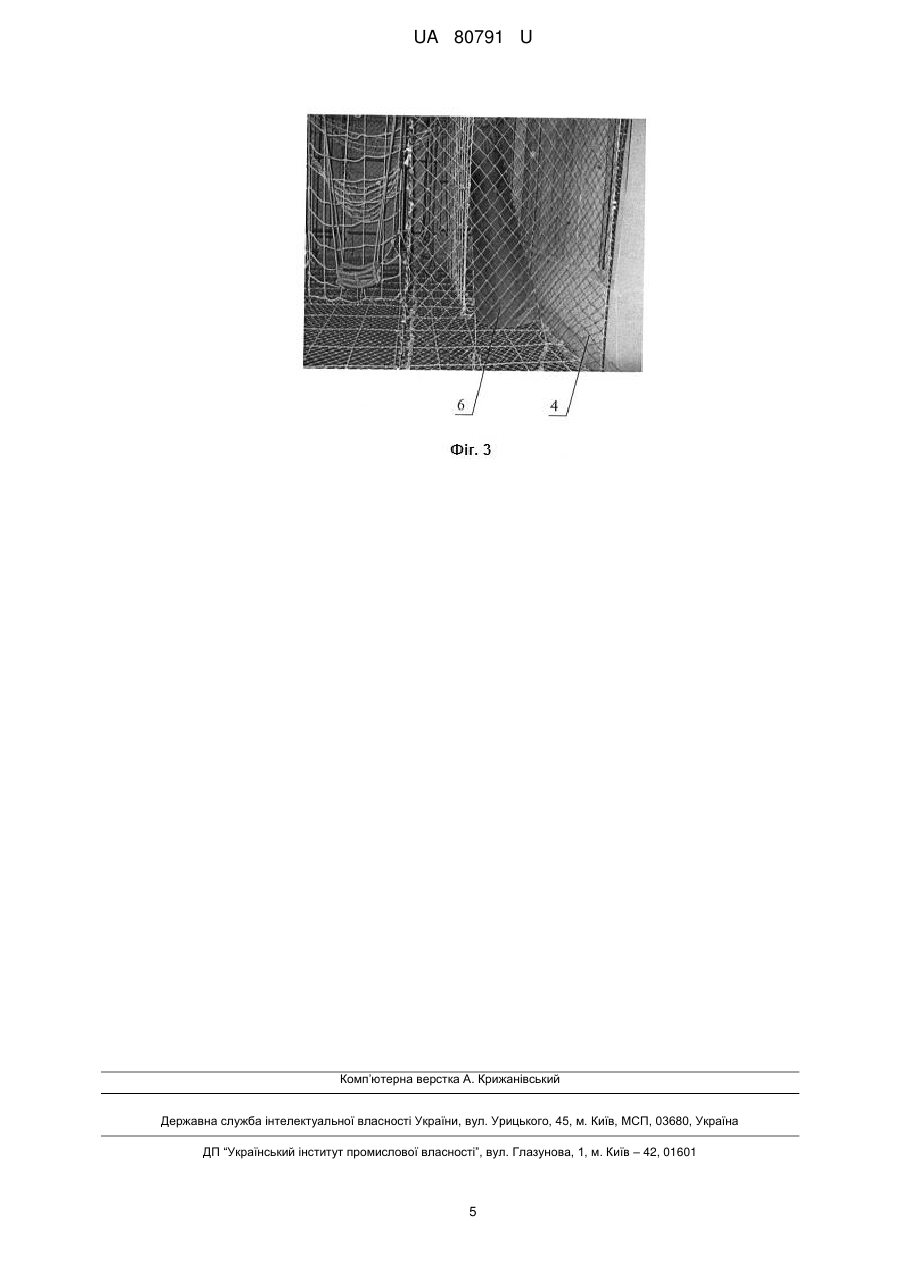

Реферат: Дитячий спортивно-ігровий майданчик містить дворівневий переважно дерев'яний каркас, огороджений по периметру і зверху, з несучими частинами на кожному рівні, з'єднаними між собою сходами і гіркою, з підвісними ігровими елементами і прорізом для входу на нижньому рівні, причому останній встановлений вище рівня підлоги або землі. Огородження виконане у вигляді натягнутої сітки, несучі частини - з натягнутих між протилежними сторонами каркаса і переплетених між собою переважно статичних мотузок, зверху яких натягнута сітка. На верхньому рівні встановлений лабіринт, що з'єднує вхід на рівень, канат і гірку для спуску. При цьому сходи, гірка, лабіринт і підвісні ігрові елементи виконані з нежорстких матеріалів, принаймні таких, як або шнур, або канат, або мотузка, або тканина, або їх комбінації. UA 80791 U (12) UA 80791 U UA 80791 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для розваг і розвитку дітей і підлітків, а саме дитячого спортивно-ігрового обладнання, і може бути використана на шкільних і дошкільних територіях, у дворах, парках, на пляжах, а також у будь-яких приміщеннях відповідного розміру. Відомий дитячий спортивно-ігровий майданчик у вигляді хиткого мосту, що містить перила з металевої труби, настил у вигляді окремих дерев'яних брусів із зазором між ними, розташованих поперек моста. Бруси підвішені до перил за допомогою металевих ланцюгів (UA 13193 U, МПК (2006.01) A63G 31/14, оп. 15.03.2006). Відомий майданчик сприяє розвитку опорно-рухового апарату дитини. Однак, недоліками відомого майданчика є його невелика висота, що унеможливлює розвиток вестибулярного апарата, і плоска поверхня брусів, яка не сприяє профілактиці плоскостопості, а також обмеженість його ігрових можливостей і кількості учасників і, крім цього, небезпечність його металевих конструкцій. Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є дитячий спортивно-ігровий майданчик, що містить дворівневий дерев'яний каркас з дерев'яною несучою частиною на кожному рівні, причому нижній рівень встановлений вище рівня підлоги або землі. Каркас огороджений з боків і зверху, а рівні з'єднані між собою дитячою гіркою з металевим спуском. На нижньому рівні встановлені дерев'яні сходи для потрапляння на верхній рівень і 7 альпіністські мотузки (US 2004/0002394 А1, МПК Е04Н 3/14, A63G 31/00, оп. 01.01.2004). Дворівневе розташування відомого дитячого майданчика сприяє розвитку вестибулярного апарата дитини, наявність гірки, сходів і мотузок розвиває спритність, моторику, а дерев'яні конструкції у порівнянні з металевими підвищують його безпеку. Крім того, збільшується кількість учасників, що одночасно можуть знаходитися на майданчику. Однак, недоліками відомого майданчика є плоска форма і нерухомість несучих частин обох рівнів, що виключає їх участь у оздоровленні і розвитку психофізичних якостей дитини, а також відсутність будь-яких ігрових або спортивних елементів на верхньому рівні і недостатня їх кількість та різноманітність на нижньому рівні, що також знижує ефективність впливу на оздоровлення і розвиток дитини. Крім того, дерев'яні огородження, несучі частини і сходи і дерев'яно-металева гірка не убезпечують дитину від травм при падінні й ударах, а їх жорсткість і нерухомість не сприяють розвитку моторики, при цьому конструкція в цілому не дозволяє швидко збирати і розбирати майданчик і переносити його на інше місце. В основу корисної моделі поставлено задачу вдосконалення дитячого спортивно-ігрового майданчика, в якому шляхом конструктивних змін огородження і несучих частин, а також використання додаткових ігрових елементів і зміни матеріалу, з якого виготовлені ігрові елементи, забезпечується, по-перше, рухливість і гнучкість усіх елементів конструкції, крім каркаса, при збільшенні їх кількості і різноманітності, що сприяє оздоровленню дитини і розвитку її психофізичних якостей, таких, як опорно-рухові функції, координація рухів, вестибулярний апарат, моторика, покращенню її дидактичних рішень (аналіз, синтез, узагальнення, конкретизація тощо), профілактиці плоскостопості, по-друге, полегшення і пришвидшення монтажу і демонтажу майданчика, що призводить до його мобільності при переміщенні в інше місце, і по-третє, унеможливлення травм при падіннях і ударах дитини, що призводить до підвищення безпеки майданчика. Поставлена задача вирішується тим, що у дитячому спортивно-ігровому майданчику "Акробат", що містить дворівневий переважно дерев'яний каркас, огороджений по периметру і зверху, з несучими частинами на кожному рівні, з'єднаними між собою сходами, гіркою та канатом для лазіння, з підвісними ігровими елементами і прорізом для входу на нижньому рівні, причому останній встановлений вище рівня підлоги або землі, згідно з корисною моделлю новим є те, що огородження виконане у вигляді натягнутої сітки, несучі частини - з натягнутих між протилежними сторонами каркаса і переплетених між собою переважно статичних мотузок, зверху яких натягнута сітка, на верхньому рівні встановлений лабіринт, що з'єднує вхід на рівень, канат і гірку для спуска, при цьому сходи, гірка, лабіринт і підвісні ігрові елементи виконані з нежорстких матеріалів, принаймні таких, як або шнур, або канат, або мотузка, або тканина, або їх комбінації. Новим також є те, що як підвісні ігрові елементи використані або принаймні одні мотузкові сходи, або принаймні одна гойдалка, або принаймні один гамак, або принаймні один канат, або принаймні одна альпіністська мотузка, або їх комбінації. Між сукупністю суттєвих ознак корисної моделі, що заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок. Конструктивні зміни огородження і несучих частин, використання додаткових ігрових елементів і зміна матеріалу, з якого виготовлені ігрові елементи, а саме: виконання огородження у вигляді натягнутої сітки, а несучих частин - з натягнутих між 1 UA 80791 U 5 10 15 20 25 30 35 40 45 50 55 60 протилежними сторонами каркаса і переплетених між собою переважно статичних мотузок, зверху яких натягнута сітка; встановлення на верхньому рівні лабіринту, що з'єднує вхід на рівень та канат і гірку для спуска; виконання драбини, гірки, лабіринту і підвісних ігрових елементів з нежорстких матеріалів, принаймні таких, як або шнур, або канат, або мотузка, або тканина, або їх комбінації; у сукупності з відомими ознаками корисної моделі, що заявляється, забезпечує при експлуатації рухливість і прогинання кожного елемента конструкції (крім каркаса), якого торкається дитина, насамперед несучих частин з неплоскими плетеними поверхнями і різноманітних ігрових елементів, і взаємодію цих елементів з тілом дитини і, відповідний їх позитивний вплив на опорно-рухову, нервову, серцево-судинну системи організму дитини, вестибулярний апарат, а також позитивний вплив на психоемоційний та інтелектуальний стан дитини, який підштовхує її до прийняття дидактичних рішень при певних ігрових ситуаціях. В результаті досягається поліпшення здоров'я дитини, профілактика певних захворювань і розвиток психофізичних якостей дитини. Крім цього, конструкція майданчика, що заявляється, забезпечує легке і зручне з'єднання елементів конструкції, виготовлених з мотузок, шнурів і тканин, з каркасом і між собою, що спричиняє можливість легкого і швидкого монтажу і демонтажу майданчика і підвищує його мобільність при переміщенні на інше місце, а відсутність жорстких частин унеможливлює травми при падіннях і ударах дитини, що призводить до підвищення безпеки майданчика. Крім цього, використання як підвісних ігрових елементів або принаймні одних мотузкових сходів, або принаймні однієї гойдалки, або принаймні одного гамака, або принаймні одного канату, або принаймні однієї альпіністської мотузки, або їх комбінацій також сприяє створенню майданчика з нежорсткими і рухливими елементами, що призводить до підвищення позитивного впливу на організм дитини, мобільності і безпеки майданчика. Суть запропонованої корисної моделі пояснюється кресленнями, де на фіг. 1 зображений загальний вигляд дитячого спортивно-ігрового майданчика без підвісних елементів; на фіг. 2 загальний вигляд майданчика із страхувальними сітками; на фіг. 3 - частина нижнього рівня з ігровими елементами. Дитячий спортивно-ігровий майданчик "Акробат" у найкращому варіанті здійснення корисної моделі, що заявляється, який однак не є єдино можливим, містить дворівневий дерев'яний каркас 1 з внутрішнім розміром 420 × 420 см і висотою 400 см. Дерев'яний каркас виготовлений з бруса дерева зі стороною 160 мм; горизонтальні балки - 8 шт. по 420 см, вертикальні стовпи 4 шт. по 400 см. Сполучні елементи для дерев'яного каркаса: зварені "трійники" з квадратної труби - 8 шт. по 60 см труби на кожний елемент; усього 480 см (фіг. 1). Нижній рівень 2 встановлений на висоті 40 см від поверхні землі або підлоги і сам має висоту 240 см, верхній рівень 3 має висоту 110 см. Майданчик огороджений по периметру і зверху натягнутою сіткою 4, крім прорізу для входу на нижньому рівні, який може бути забезпечений сходами 5. Кожний рівень має несучу частину, виконану з натягнутих у горизонтальній площині між протилежними сторонами каркаса і переплетених між собою статичних мотузок, зверху яких натягнута сітка. Несучі частини обох рівнів з'єднані між собою сходами для підйому, гіркою 6 для спуску та підвішеним канатом для лазіння. На верхньому рівні встановлений виконаний з тканини лабіринт 7, що з'єднує вхід на рівень, канат для лазіння і гірку. Всередині майданчика на нижньому рівні розміщені підвісні ігрові елементи різного ступеня складності, наприклад такі, як мотузкові сходи, гойдалка, гамак, канат, альпіністська мотузка тощо (фіг. 3). При цьому сходи, гірка, лабіринт і підвісні ігрові елементи виконані з нежорстких матеріалів, наприклад таких, як шнур, канат, мотузка, тканина тощо. Майданчик може бути забезпечений закріпленими на верхньому рівні і на землі, при цьому відхиленими назовні, страхувальними сітками 8 (фіг. 2). На обидві несучі частини, верхній периметр, вертикальні несучі нижнього рівня і на натяг гірки використовують такі шнури: плетений капроновий (поліамідний) діаметром 10 мм. Розривне навантаження - 1800 кг. Сердечник - шнур поліамідний кручений, обплітка - нитка поліамідна; плетений статичний високоміцний поліамідний (капроновий) діаметром 10 мм. Розривне навантаження - 2320 кг. Сердечник - плетені поліамідні каболки, обплітка - нитка поліамідна. Довжина кожної з каболок дорівнює довжині самої мотузки; плетений статичний високоміцний поліамідний (капроновий) діаметром 10 мм, кольоровий. Розривне навантаження - 2600 кг. Загальна довжина шнура діаметром 10 мм - 400 м. 2 UA 80791 U 5 10 15 20 25 30 35 40 45 50 Для вертикальних несучих верхнього рівня, утримання стінок лабіринту, мотузкових сходів використовують плетений статичний поліамідний (капроновий) репшнур діаметром 6 мм. Розривне навантаження - 560 кг. Загальна довжина репшнура діаметром 6 мм - 200 м. Для кріплення підвісних елементів використовують шнур плетений поліпропіленовий діаметром 10 мм. Розривне навантаження - 980 кг. Загальна довжина шнура діаметром 10 мм 200 м. Шнури виробляють згідно з ТУ У 17.5-30631552-001:2006. Для виготовлення сіток для лазіння використовують лавсановий (поліефірний) канат діаметром 10 мм. Розривне навантаження - 1500 кг. На виробництво однієї сітки стандартного розміру 200 × 100 см, гніздо 20 см, необхідно 33 м каната. На покриття нижнього і верхнього рівнів використовують сітку, виготовлену з поліамідної крученої нитки діаметром 3,1 мм. Гніздо 45 × 45 мм. Розривне навантаження - 205 кг. На кожний рівень необхідно 16 кв. м сітки (4 × 4 м). Зовнішній периметр і стелю майданчика (огородження) затягають сіткою з поліамідної (капронової) нитки. Розмір гнізда 60 × 60 мм. На периметр необхідно 16 × 3,5 м сітки, на стелю 4 × 4 м сітки. Для натягування, прив'язування і з'єднання сіток використовують нитку діаметром 3,1 мм, скручену з двох високоміцних капронових ниток. Для кріплення елементів дерев'яного каркаса і несучих мотузок на кожному рівні використовують такі матеріали: Шпилька різьбова 12 × 1000 DIN 975-25 шт. Рим-гайка 12 DIN582-108 шт. Гайка ковпачкова або звичайна М12-172 шт. Шайба оцинкована DIN 9021 12 × 36-280 шт. Для кріплення підвісних елементів усередині майданчика використовують карабін пожежний у кількості 80 шт. Дитячий спортивно-ігровий майданчик "Акробат" працює таким чином. Майданчик легко і швидко монтують у приміщеннях шкіл, спортивних залах, шкільних дворах, парках, пляжах тощо. Користувачі (діти, підлітки) сходами 5 без взуття потрапляють на несучу частину нижнього рівня 2 майданчика і одразу ж відчувають на собі дію рухливого гнучкого мотузкового плетіння. Підошви стоп ніг піддаються масажу нерівної з циліндричними опуклостями поверхні, а все тіло виконує різні рухи для утримання рівноваги. При цьому діти використовують підвісні елементи нижнього рівня: лазять мотузковими сходами, канатом, гойдаються, сидять або лежать у гамаку тощо. Крім цього, по сходах піднімаються на верхній рівень 3 у лабіринт 7, пройшовши який потрапляють на гірку 6 і спускаються вниз. Крім цього, для підйому на верхній рівень з лабіринтом та спуску вниз діти можуть використовувати канат. Одночасно діти можуть бути учасниками якоїсь гри. Торкання, навіть із силою, будь-яких елементів конструкції майданчика або падіння не наносить дітям травм, а тільки сприяє їх фізичному загартовуванню. Таким чином, застосування запропонованого майданчика на практиці сприяє розвитку опорно-рухових функцій, координації рухів, вестибулярного апарата, моториці, профілактиці плоскостопості. Ігровий метод, використовуваний у майданчику, сприяє не тільки розвитку фізичних якостей, волі, характеру, морального виховання дитини, а так само залучає й дедуктивний метод розвитку як освоєння нових навичок руху. У процесі гри у дітей виробляється звичка зосереджуватися, мислити самостійно, розвивається увага. Захопившись у грі, діти не помічають, як вони пізнають, запам'ятовують нове, орієнтуються в незвичайних ситуаціях, поповнюють запас уявлень, понять, розвивають орієнтацію. Отже, гра є сильним соціокультурним аспектом психофізичного розвитку. Також потрібно відмітити, що запропонований майданчик може використовуватись в будьяку пору року (вуличні варіанти). Крім цього, на майданчику разом з дитиною може перебувати хтось із батьків, який може надати моральну та практичну допомогу в подоланні ігрових перешкод. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Дитячий спортивно-ігровий майданчик, що містить дворівневий переважно дерев'яний каркас, огороджений по периметру і зверху, з несучими частинами на кожному рівні, з'єднаними між собою сходами і гіркою, з підвісними ігровими елементами і прорізом для входу на нижньому рівні, причому останній встановлений вище рівня підлоги або землі, який відрізняється тим, що огородження виконане у вигляді натягнутої сітки, несучі частини - з натягнутих між 3 UA 80791 U 5 протилежними сторонами каркаса і переплетених між собою переважно статичних мотузок, зверху яких натягнута сітка, на верхньому рівні встановлений лабіринт, що з'єднує вхід на рівень, канат і гірку для спуску, при цьому сходи, гірка, лабіринт і підвісні ігрові елементи виконані з нежорстких матеріалів, принаймні таких, як або шнур, або канат, або мотузка, або тканина, або їх комбінації. 2. Майданчик за п. 1, який відрізняється тим, що як підвісні ігрові елементи використані або принаймні одні мотузкові сходи, або принаймні одна гойдалка, або принаймні один гамак, або принаймні один канат, або принаймні одна альпіністська мотузка, або їх комбінації. 4 UA 80791 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
