Розвертально-передавальний пристрій для слябів у лінії прокатного стана

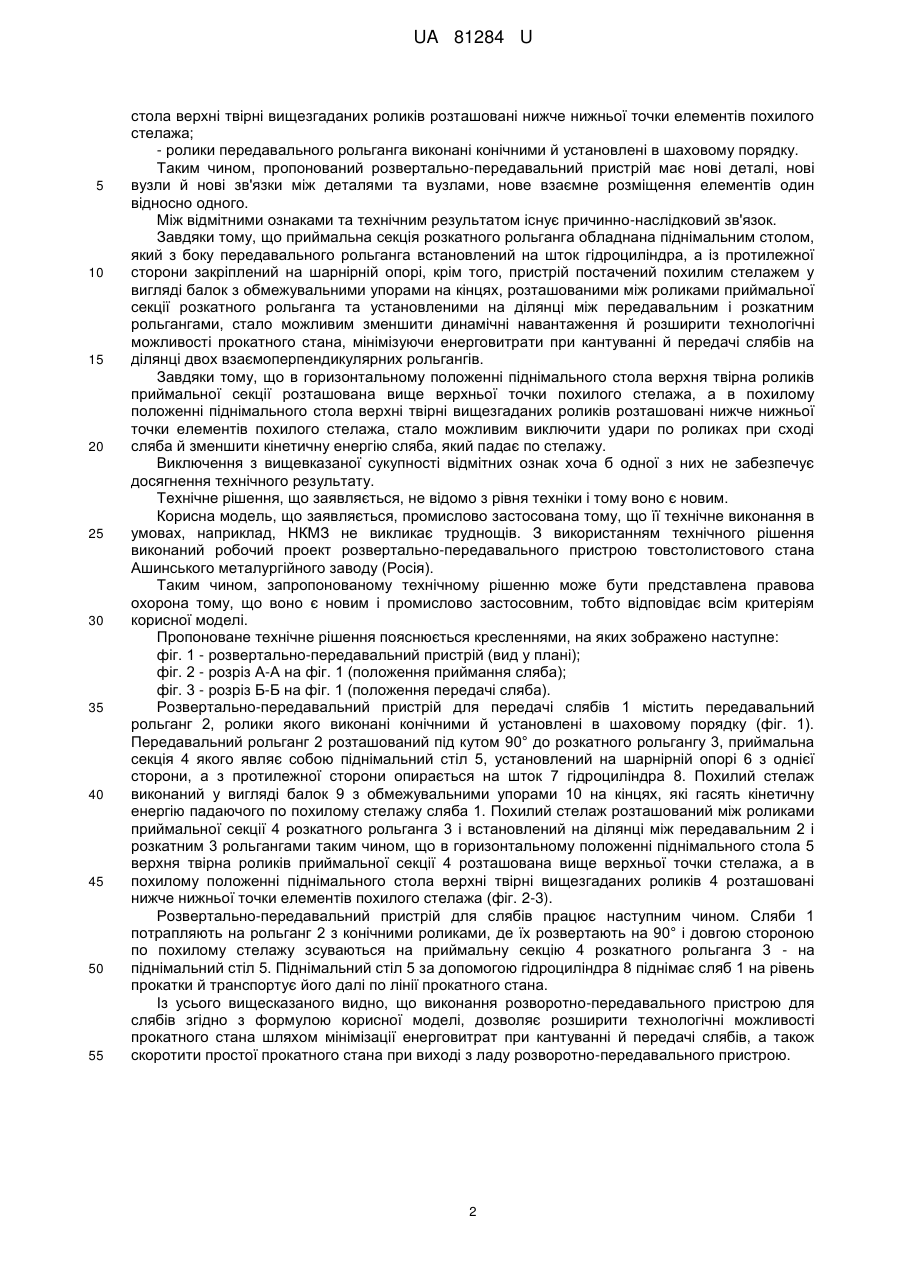

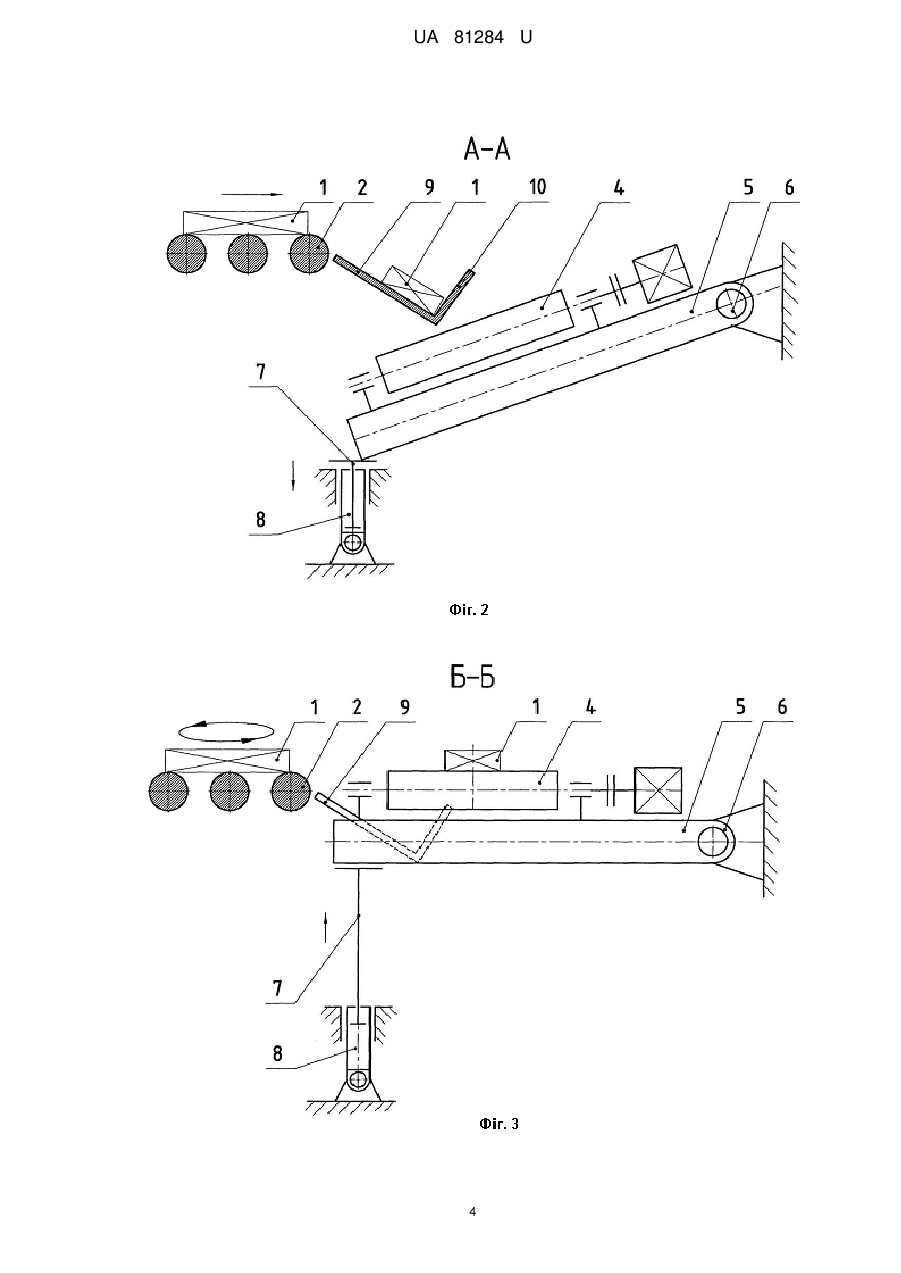

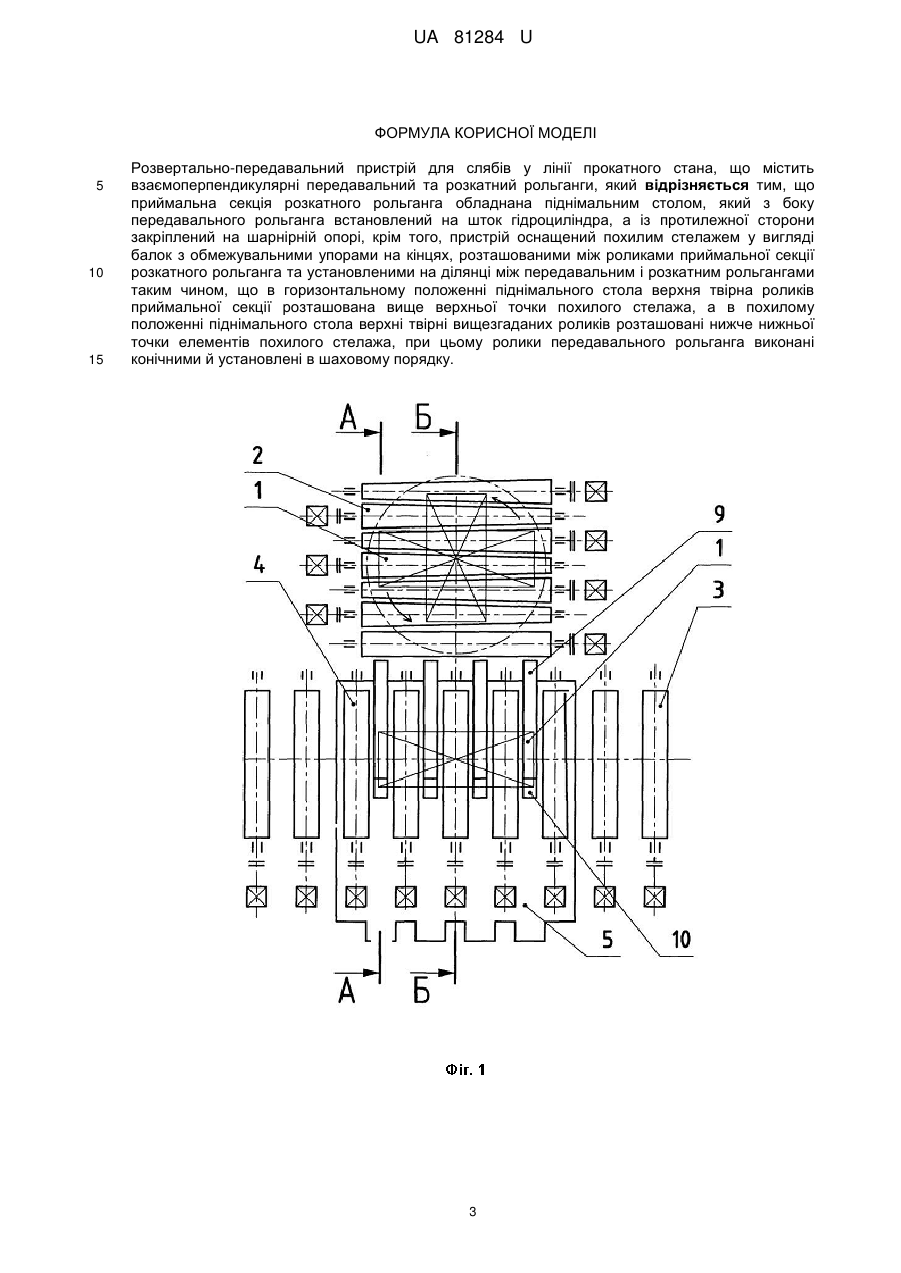

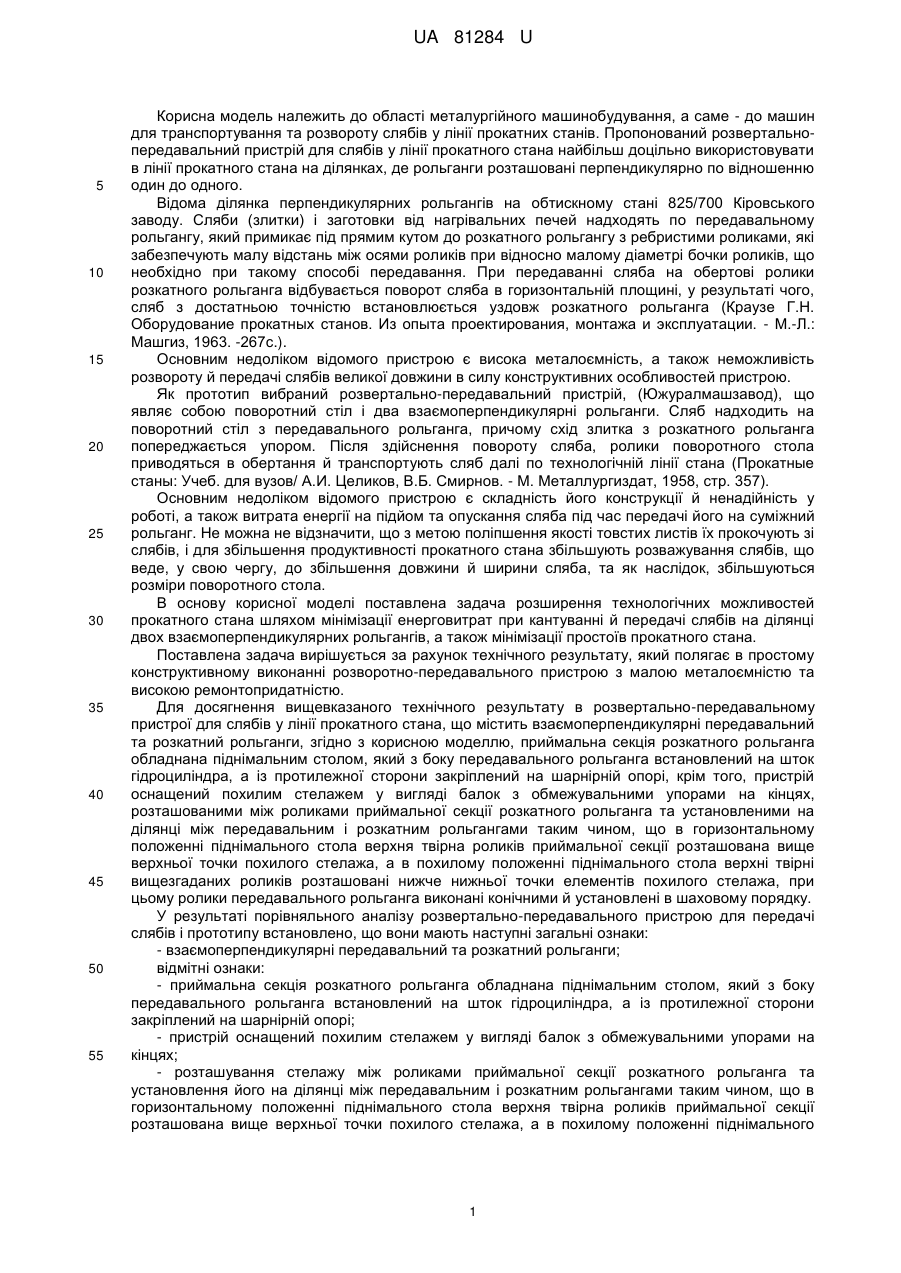

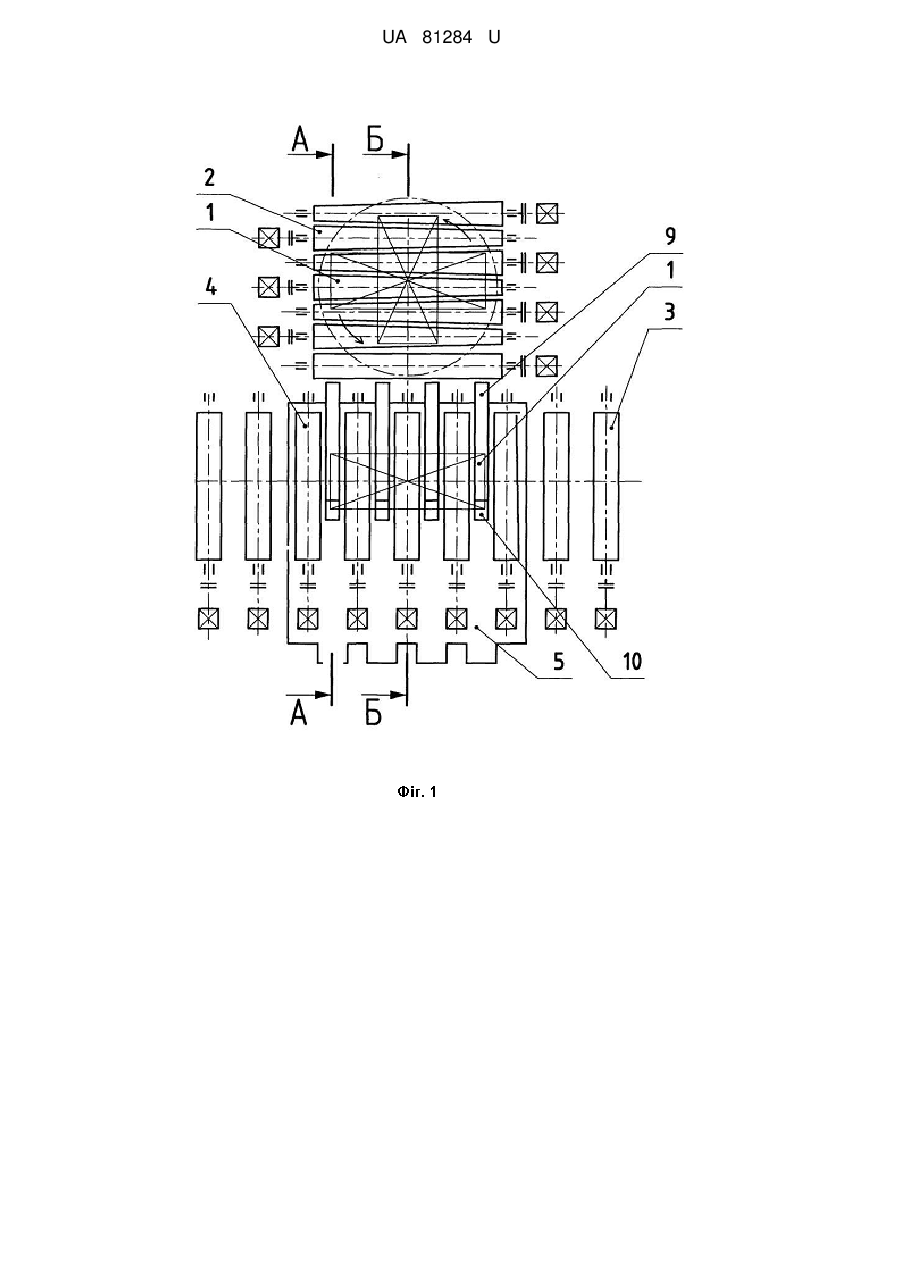

Реферат: Розвертально-передавальний пристрій для слябів у лінії прокатного стана містить взаємоперпендикулярні передавальний та розкатний рольганги. Приймальна секція розкатного рольганга обладнана піднімальним столом, який з боку передавального рольганга встановлений на шток гідроциліндра, а із протилежної сторони закріплений на шарнірній опорі. Пристрій містить похилий стелаж у вигляді балок з обмежувальними упорами на кінцях, розташованими між роликами приймальної секції розкатного рольганга та установленими на ділянці між передавальним і розкатним рольгангами таким чином, що в горизонтальному положенні піднімального стола верхня твірна роликів приймальної секції розташована вище верхньої точки похилого стелажа. В похилому положенні піднімального стола верхні твірні вищезгаданих роликів розташовані нижче нижньої точки елементів похилого стелажа. Ролики передавального рольганга виконані конічними й установлені в шаховому порядку. UA 81284 U (54) РОЗВЕРТАЛЬНО-ПЕРЕДАВАЛЬНИЙ ПРИСТРІЙ ДЛЯ СЛЯБІВ У ЛІНІЇ ПРОКАТНОГО СТАНА UA 81284 U UA 81284 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області металургійного машинобудування, а саме - до машин для транспортування та розвороту слябів у лінії прокатних станів. Пропонований розвертальнопередавальний пристрій для слябів у лінії прокатного стана найбільш доцільно використовувати в лінії прокатного стана на ділянках, де рольганги розташовані перпендикулярно по відношенню один до одного. Відома ділянка перпендикулярних рольгангів на обтискному стані 825/700 Кіровського заводу. Сляби (злитки) і заготовки від нагрівальних печей надходять по передавальному рольгангу, який примикає під прямим кутом до розкатного рольгангу з ребристими роликами, які забезпечують малу відстань між осями роликів при відносно малому діаметрі бочки роликів, що необхідно при такому способі передавання. При передаванні сляба на обертові ролики розкатного рольганга відбувається поворот сляба в горизонтальній площині, у результаті чого, сляб з достатньою точністю встановлюється уздовж розкатного рольганга (Краузе Г.Н. Оборудование прокатных станов. Из опыта проектирования, монтажа и эксплуатации. - М.-Л.: Машгиз, 1963. -267с.). Основним недоліком відомого пристрою є висока металоємність, а також неможливість розвороту й передачі слябів великої довжини в силу конструктивних особливостей пристрою. Як прототип вибраний розвертально-передавальний пристрій, (Южуралмашзавод), що являє собою поворотний стіл і два взаємоперпендикулярні рольганги. Сляб надходить на поворотний стіл з передавального рольганга, причому схід злитка з розкатного рольганга попереджається упором. Після здійснення повороту сляба, ролики поворотного стола приводяться в обертання й транспортують сляб далі по технологічній лінії стана (Прокатные станы: Учеб. для вузов/ А.И. Целиков, В.Б. Смирнов. - Μ. Металлургиздат, 1958, стр. 357). Основним недоліком відомого пристрою є складність його конструкції й ненадійність у роботі, а також витрата енергії на підйом та опускання сляба під час передачі його на суміжний рольганг. Не можна не відзначити, що з метою поліпшення якості товстих листів їх прокочують зі слябів, і для збільшення продуктивності прокатного стана збільшують розважування слябів, що веде, у свою чергу, до збільшення довжини й ширини сляба, та як наслідок, збільшуються розміри поворотного стола. В основу корисної моделі поставлена задача розширення технологічних можливостей прокатного стана шляхом мінімізації енерговитрат при кантуванні й передачі слябів на ділянці двох взаємоперпендикулярних рольгангів, а також мінімізації простоїв прокатного стана. Поставлена задача вирішується за рахунок технічного результату, який полягає в простому конструктивному виконанні розворотно-передавального пристрою з малою металоємністю та високою ремонтопридатністю. Для досягнення вищевказаного технічного результату в розвертально-передавальному пристрої для слябів у лінії прокатного стана, що містить взаємоперпендикулярні передавальний та розкатний рольганги, згідно з корисною моделлю, приймальна секція розкатного рольганга обладнана піднімальним столом, який з боку передавального рольганга встановлений на шток гідроциліндра, а із протилежної сторони закріплений на шарнірній опорі, крім того, пристрій оснащений похилим стелажем у вигляді балок з обмежувальними упорами на кінцях, розташованими між роликами приймальної секції розкатного рольганга та установленими на ділянці між передавальним і розкатним рольгангами таким чином, що в горизонтальному положенні піднімального стола верхня твірна роликів приймальної секції розташована вище верхньої точки похилого стелажа, а в похилому положенні піднімального стола верхні твірні вищезгаданих роликів розташовані нижче нижньої точки елементів похилого стелажа, при цьому ролики передавального рольганга виконані конічними й установлені в шаховому порядку. У результаті порівняльного аналізу розвертально-передавального пристрою для передачі слябів і прототипу встановлено, що вони мають наступні загальні ознаки: - взаємоперпендикулярні передавальний та розкатний рольганги; відмітні ознаки: - приймальна секція розкатного рольганга обладнана піднімальним столом, який з боку передавального рольганга встановлений на шток гідроциліндра, а із протилежної сторони закріплений на шарнірній опорі; - пристрій оснащений похилим стелажем у вигляді балок з обмежувальними упорами на кінцях; - розташування стелажу між роликами приймальної секції розкатного рольганга та установлення його на ділянці між передавальним і розкатним рольгангами таким чином, що в горизонтальному положенні піднімального стола верхня твірна роликів приймальної секції розташована вище верхньої точки похилого стелажа, а в похилому положенні піднімального 1 UA 81284 U 5 10 15 20 25 30 35 40 45 50 55 стола верхні твірні вищезгаданих роликів розташовані нижче нижньої точки елементів похилого стелажа; - ролики передавального рольганга виконані конічними й установлені в шаховому порядку. Таким чином, пропонований розвертально-передавальний пристрій має нові деталі, нові вузли й нові зв'язки між деталями та вузлами, нове взаємне розміщення елементів один відносно одного. Між відмітними ознаками та технічним результатом існує причинно-наслідковий зв'язок. Завдяки тому, що приймальна секція розкатного рольганга обладнана піднімальним столом, який з боку передавального рольганга встановлений на шток гідроциліндра, а із протилежної сторони закріплений на шарнірній опорі, крім того, пристрій постачений похилим стелажем у вигляді балок з обмежувальними упорами на кінцях, розташованими між роликами приймальної секції розкатного рольганга та установленими на ділянці між передавальним і розкатним рольгангами, стало можливим зменшити динамічні навантаження й розширити технологічні можливості прокатного стана, мінімізуючи енерговитрати при кантуванні й передачі слябів на ділянці двох взаємоперпендикулярних рольгангів. Завдяки тому, що в горизонтальному положенні піднімального стола верхня твірна роликів приймальної секції розташована вище верхньої точки похилого стелажа, а в похилому положенні піднімального стола верхні твірні вищезгаданих роликів розташовані нижче нижньої точки елементів похилого стелажа, стало можливим виключити удари по роликах при сході сляба й зменшити кінетичну енергію сляба, який падає по стелажу. Виключення з вищевказаної сукупності відмітних ознак хоча б одної з них не забезпечує досягнення технічного результату. Технічне рішення, що заявляється, не відомо з рівня техніки і тому воно є новим. Корисна модель, що заявляється, промислово застосована тому, що її технічне виконання в умовах, наприклад, НКМЗ не викликає труднощів. З використанням технічного рішення виконаний робочий проект розвертально-передавального пристрою товстолистового стана Ашинського металургійного заводу (Росія). Таким чином, запропонованому технічному рішенню може бути представлена правова охорона тому, що воно є новим і промислово застосовним, тобто відповідає всім критеріям корисної моделі. Пропоноване технічне рішення пояснюється кресленнями, на яких зображено наступне: фіг. 1 - розвертально-передавальний пристрій (вид у плані); фіг. 2 - розріз А-А на фіг. 1 (положення приймання сляба); фіг. 3 - розріз Б-Б на фіг. 1 (положення передачі сляба). Розвертально-передавальний пристрій для передачі слябів 1 містить передавальний рольганг 2, ролики якого виконані конічними й установлені в шаховому порядку (фіг. 1). Передавальний рольганг 2 розташований під кутом 90° до розкатного рольгангу 3, приймальна секція 4 якого являє собою піднімальний стіл 5, установлений на шарнірній опорі 6 з однієї сторони, а з протилежної сторони опирається на шток 7 гідроциліндра 8. Похилий стелаж виконаний у вигляді балок 9 з обмежувальними упорами 10 на кінцях, які гасять кінетичну енергію падаючого по похилому стелажу сляба 1. Похилий стелаж розташований між роликами приймальної секції 4 розкатного рольганга 3 і встановлений на ділянці між передавальним 2 і розкатним 3 рольгангами таким чином, що в горизонтальному положенні піднімального стола 5 верхня твірна роликів приймальної секції 4 розташована вище верхньої точки стелажа, а в похилому положенні піднімального стола верхні твірні вищезгаданих роликів 4 розташовані нижче нижньої точки елементів похилого стелажа (фіг. 2-3). Розвертально-передавальний пристрій для слябів працює наступним чином. Сляби 1 потрапляють на рольганг 2 з конічними роликами, де їх розвертають на 90° і довгою стороною по похилому стелажу зсуваються на приймальну секцію 4 розкатного рольганга 3 - на піднімальний стіл 5. Піднімальний стіл 5 за допомогою гідроциліндра 8 піднімає сляб 1 на рівень прокатки й транспортує його далі по лінії прокатного стана. Із усього вищесказаного видно, що виконання розворотно-передавального пристрою для слябів згідно з формулою корисної моделі, дозволяє розширити технологічні можливості прокатного стана шляхом мінімізації енерговитрат при кантуванні й передачі слябів, а також скоротити простої прокатного стана при виході з ладу розворотно-передавального пристрою. 2 UA 81284 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Розвертально-передавальний пристрій для слябів у лінії прокатного стана, що містить взаємоперпендикулярні передавальний та розкатний рольганги, який відрізняється тим, що приймальна секція розкатного рольганга обладнана піднімальним столом, який з боку передавального рольганга встановлений на шток гідроциліндра, а із протилежної сторони закріплений на шарнірній опорі, крім того, пристрій оснащений похилим стелажем у вигляді балок з обмежувальними упорами на кінцях, розташованими між роликами приймальної секції розкатного рольганга та установленими на ділянці між передавальним і розкатним рольгангами таким чином, що в горизонтальному положенні піднімального стола верхня твірна роликів приймальної секції розташована вище верхньої точки похилого стелажа, а в похилому положенні піднімального стола верхні твірні вищезгаданих роликів розташовані нижче нижньої точки елементів похилого стелажа, при цьому ролики передавального рольганга виконані конічними й установлені в шаховому порядку. 3 UA 81284 U 4 UA 81284 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
