Інструмент для різання заготовок

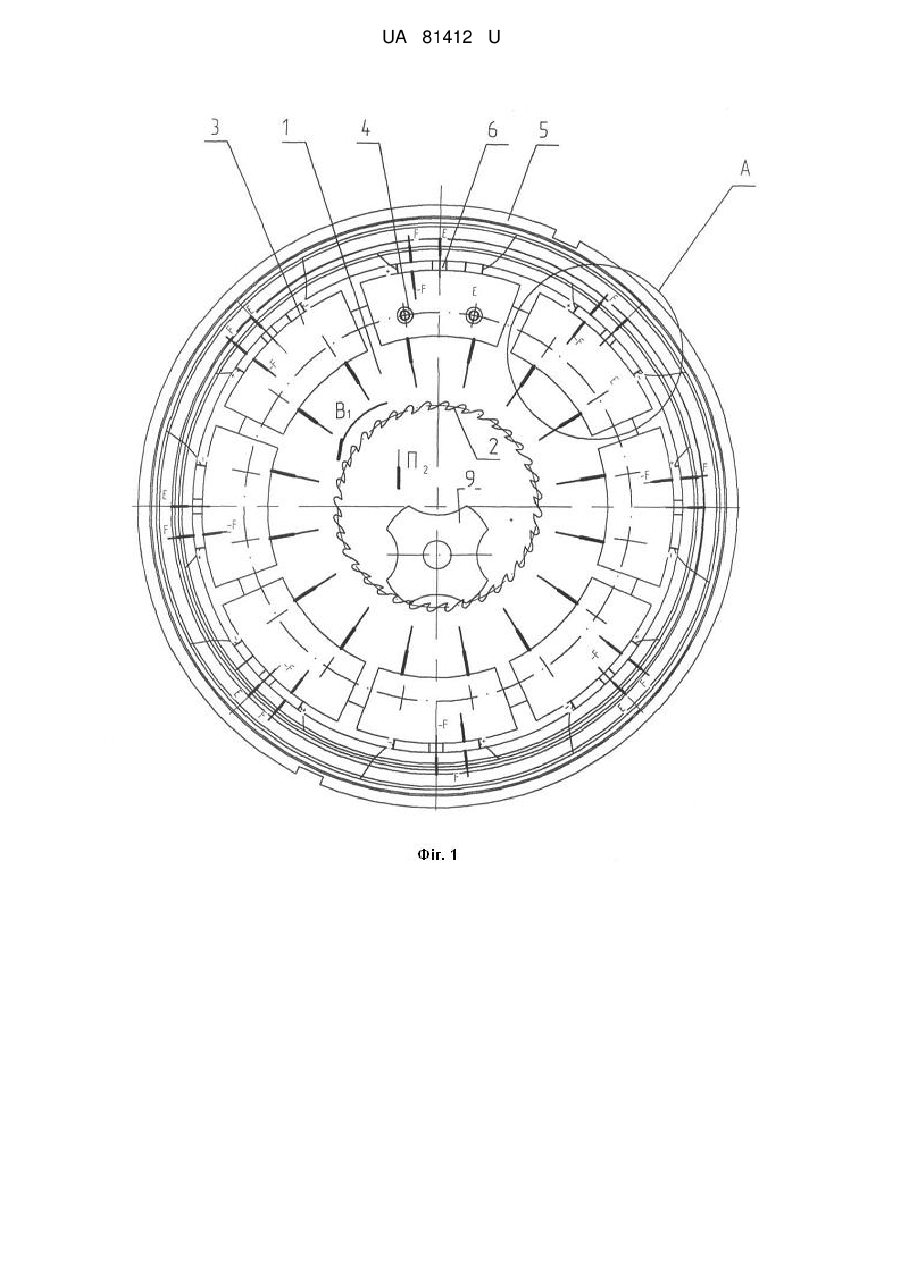

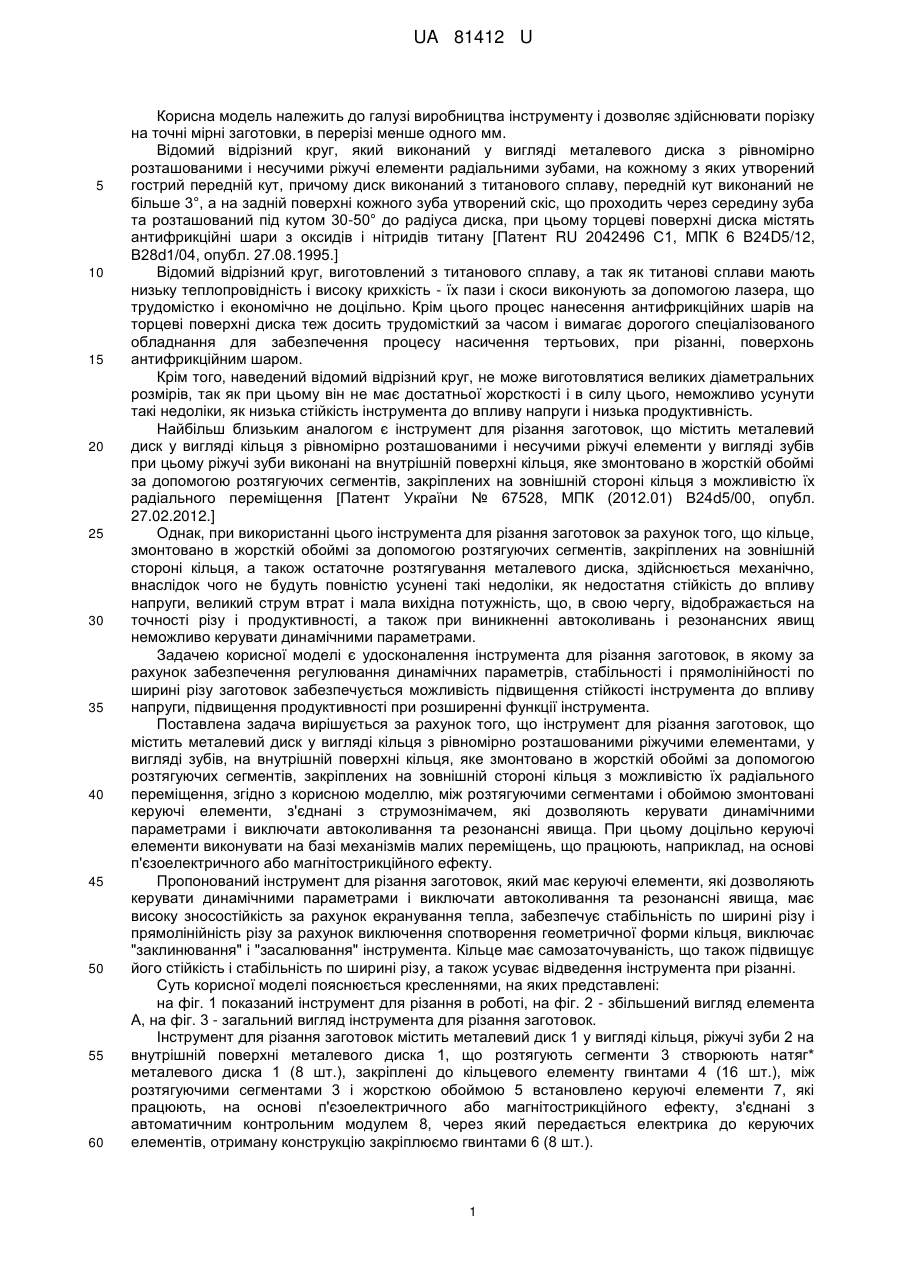

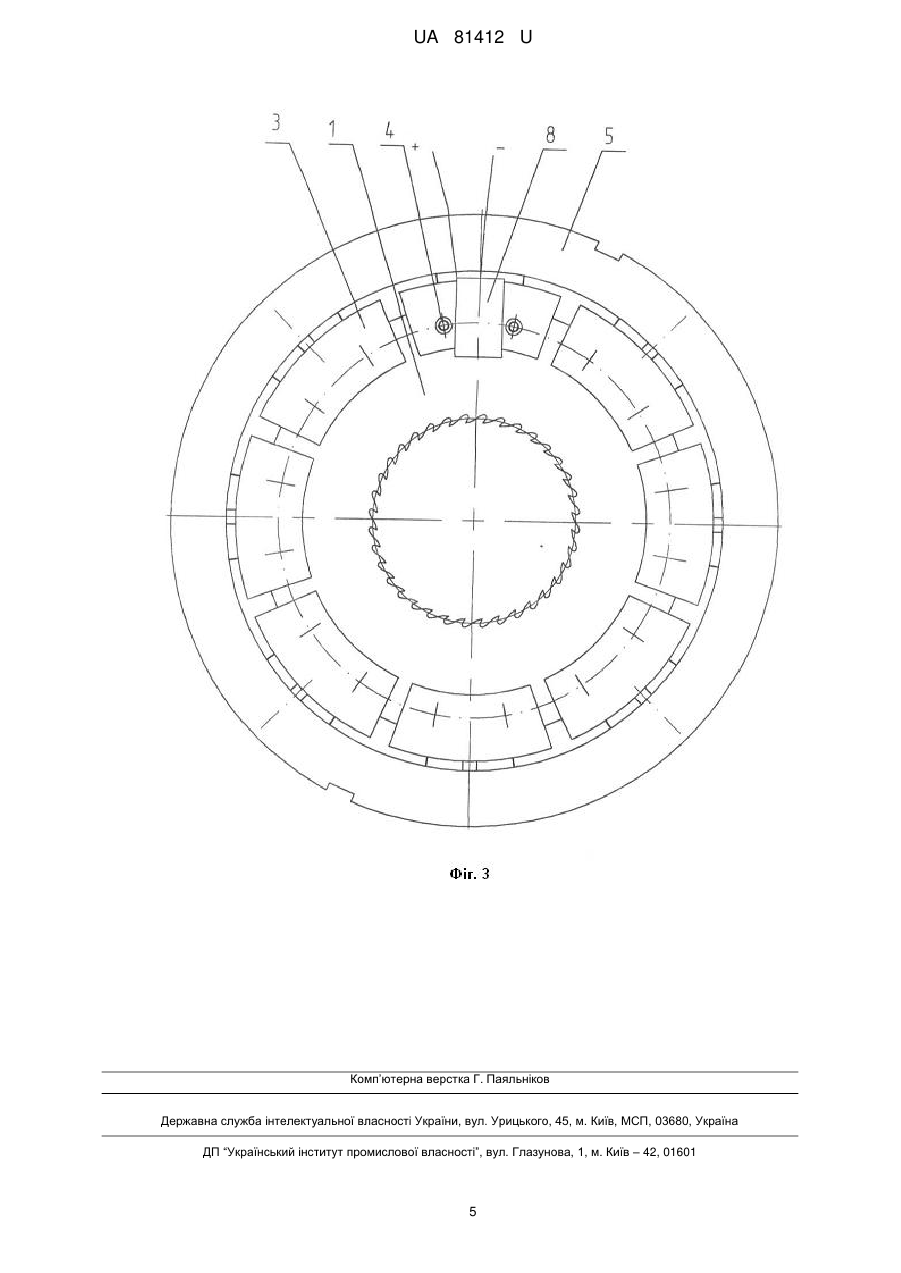

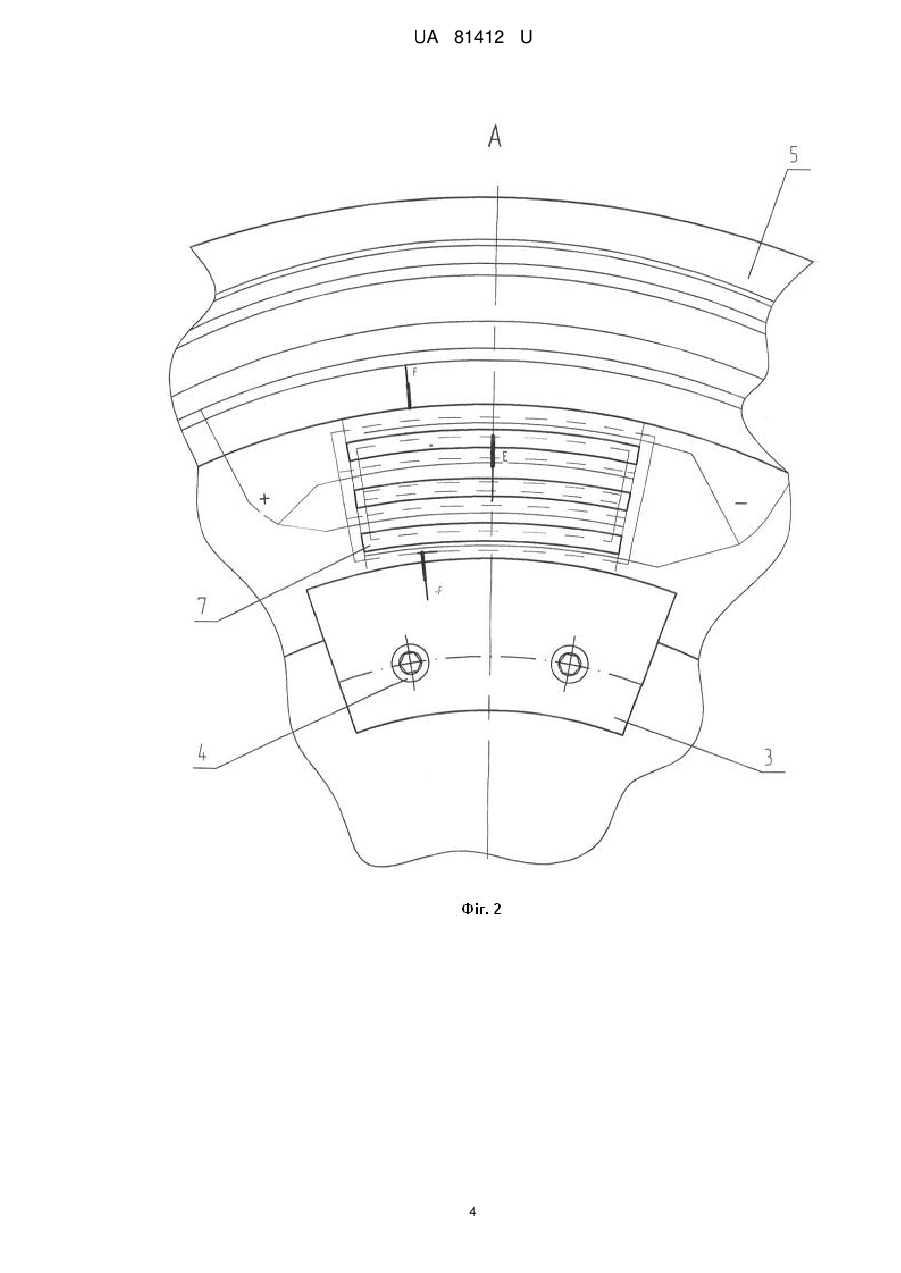

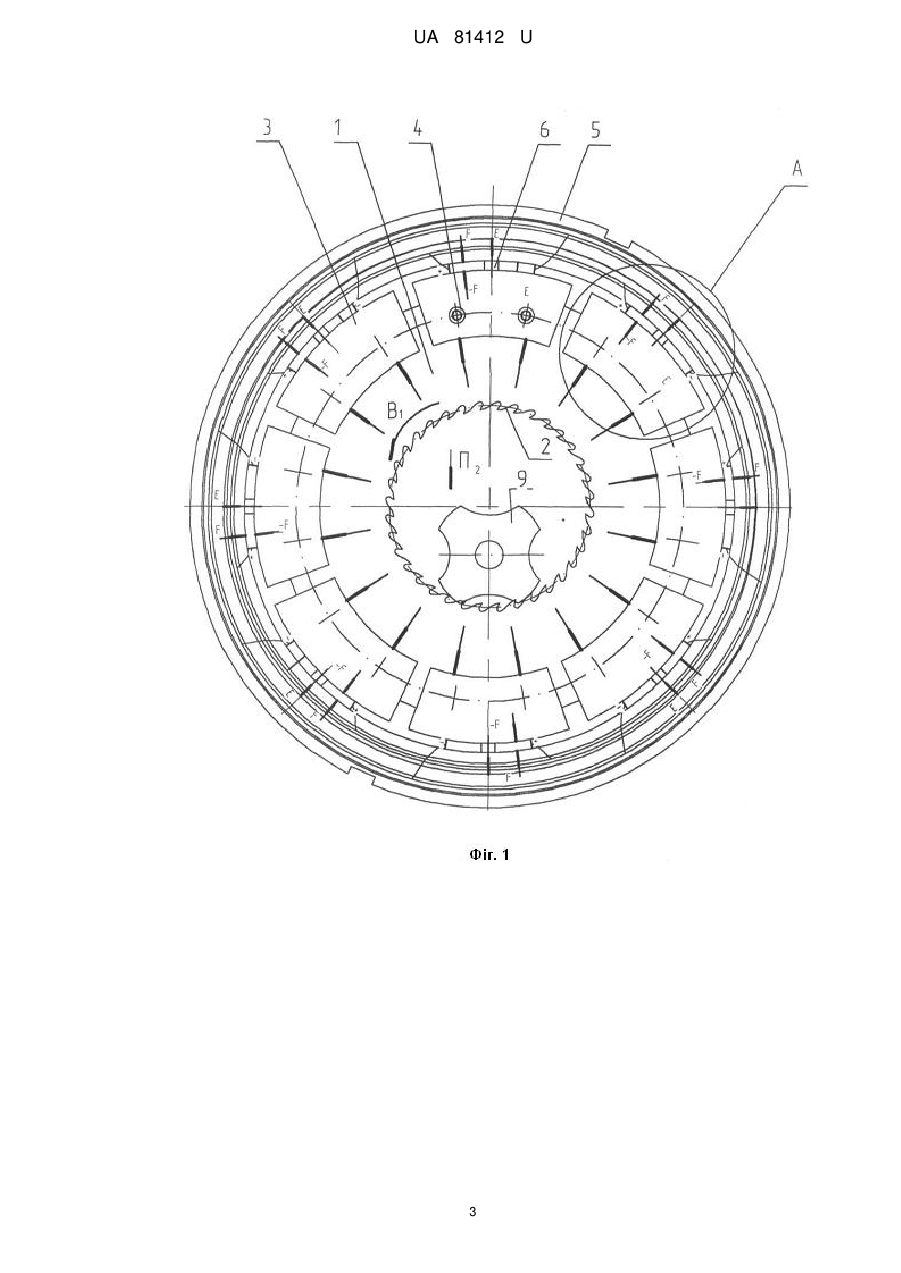

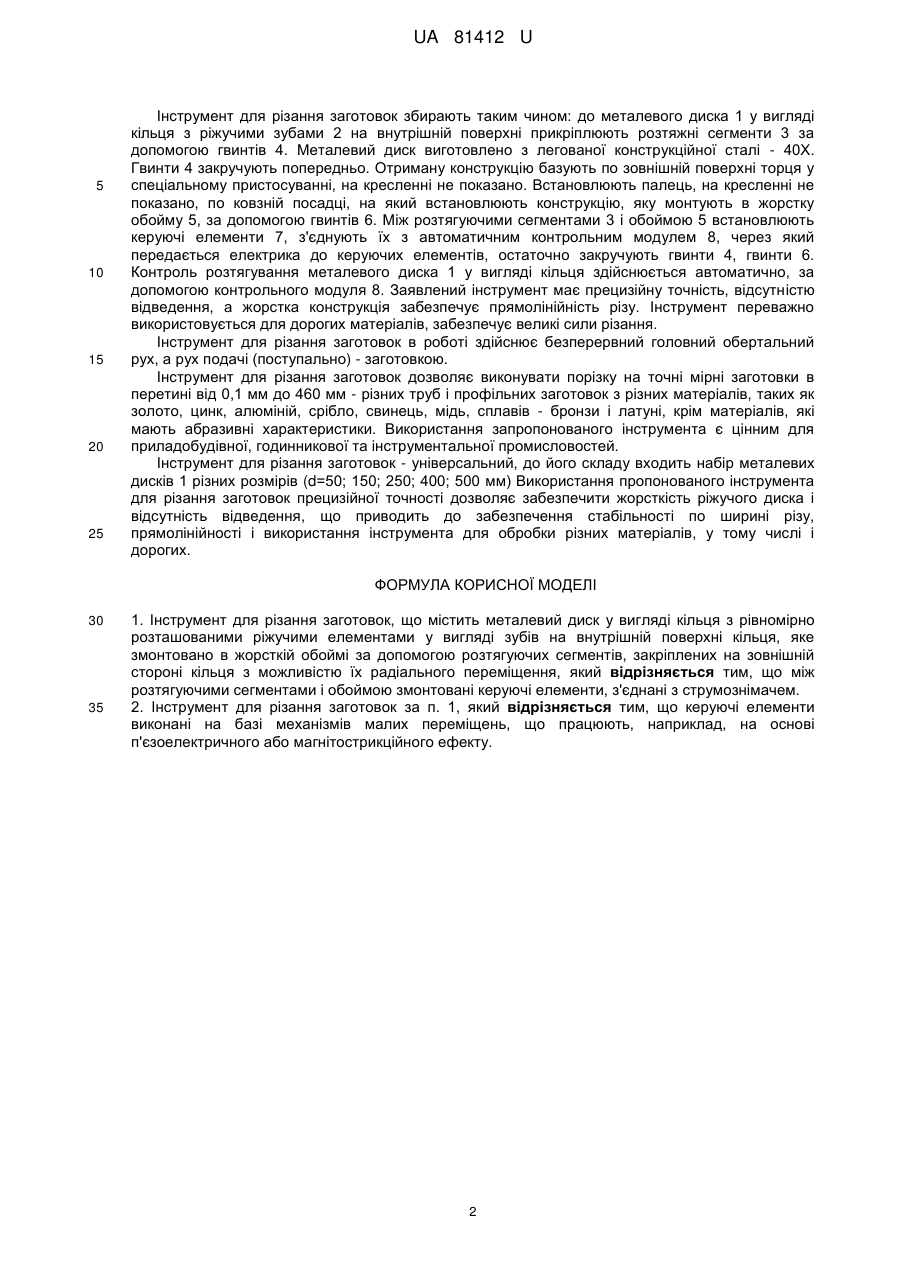

Реферат: Інструмент для різання заготовок містить металевий диск у вигляді кільця з рівномірно розташованими ріжучими елементами у вигляді зубів на внутрішній поверхні кільця, яке змонтовано в жорсткій обоймі за допомогою розтягуючих сегментів, закріплених на зовнішній стороні кільця з можливістю їх радіального переміщення. Між розтягуючими сегментами і обоймою змонтовані керуючі елементи, з'єднані з струмознімачем. UA 81412 U (54) ІНСТРУМЕНТ ДЛЯ РІЗАННЯ ЗАГОТОВОК UA 81412 U UA 81412 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі виробництва інструменту і дозволяє здійснювати порізку на точні мірні заготовки, в перерізі менше одного мм. Відомий відрізний круг, який виконаний у вигляді металевого диска з рівномірно розташованими і несучими ріжучі елементи радіальними зубами, на кожному з яких утворений гострий передній кут, причому диск виконаний з титанового сплаву, передній кут виконаний не більше 3°, а на задній поверхні кожного зуба утворений скіс, що проходить через середину зуба та розташований під кутом 30-50° до радіуса диска, при цьому торцеві поверхні диска містять антифрикційні шари з оксидів і нітридів титану [Патент RU 2042496 С1, МПК 6 В24D5/12, В28d1/04, опубл. 27.08.1995.] Відомий відрізний круг, виготовлений з титанового сплаву, а так як титанові сплави мають низьку теплопровідність і високу крихкість - їх пази і скоси виконують за допомогою лазера, що трудомістко і економічно не доцільно. Крім цього процес нанесення антифрикційних шарів на торцеві поверхні диска теж досить трудомісткий за часом і вимагає дорогого спеціалізованого обладнання для забезпечення процесу насичення тертьових, при різанні, поверхонь антифрикційним шаром. Крім того, наведений відомий відрізний круг, не може виготовлятися великих діаметральних розмірів, так як при цьому він не має достатньої жорсткості і в силу цього, неможливо усунути такі недоліки, як низька стійкість інструмента до впливу напруги і низька продуктивність. Найбільш близьким аналогом є інструмент для різання заготовок, що містить металевий диск у вигляді кільця з рівномірно розташованими і несучими ріжучі елементи у вигляді зубів при цьому ріжучі зуби виконані на внутрішній поверхні кільця, яке змонтовано в жорсткій обоймі за допомогою розтягуючих сегментів, закріплених на зовнішній стороні кільця з можливістю їх радіального переміщення [Патент України № 67528, МПК (2012.01) В24d5/00, опубл. 27.02.2012.] Однак, при використанні цього інструмента для різання заготовок за рахунок того, що кільце, змонтовано в жорсткій обоймі за допомогою розтягуючих сегментів, закріплених на зовнішній стороні кільця, а також остаточне розтягування металевого диска, здійснюється механічно, внаслідок чого не будуть повністю усунені такі недоліки, як недостатня стійкість до впливу напруги, великий струм втрат і мала вихідна потужність, що, в свою чергу, відображається на точності різу і продуктивності, а також при виникненні автоколивань і резонансних явищ неможливо керувати динамічними параметрами. Задачею корисної моделі є удосконалення інструмента для різання заготовок, в якому за рахунок забезпечення регулювання динамічних параметрів, стабільності і прямолінійності по ширині різу заготовок забезпечується можливість підвищення стійкості інструмента до впливу напруги, підвищення продуктивності при розширенні функції інструмента. Поставлена задача вирішується за рахунок того, що інструмент для різання заготовок, що містить металевий диск у вигляді кільця з рівномірно розташованими ріжучими елементами, у вигляді зубів, на внутрішній поверхні кільця, яке змонтовано в жорсткій обоймі за допомогою розтягуючих сегментів, закріплених на зовнішній стороні кільця з можливістю їх радіального переміщення, згідно з корисною моделлю, між розтягуючими сегментами і обоймою змонтовані керуючі елементи, з'єднані з струмознімачем, які дозволяють керувати динамічними параметрами і виключати автоколивання та резонансні явища. При цьому доцільно керуючі елементи виконувати на базі механізмів малих переміщень, що працюють, наприклад, на основі п'єзоелектричного або магнітострикційного ефекту. Пропонований інструмент для різання заготовок, який має керуючі елементи, які дозволяють керувати динамічними параметрами і виключати автоколивання та резонансні явища, має високу зносостійкість за рахунок екранування тепла, забезпечує стабільність по ширині різу і прямолінійність різу за рахунок виключення спотворення геометричної форми кільця, виключає "заклинювання" і "засалювання" інструмента. Кільце має самозаточуваність, що також підвищує його стійкість і стабільність по ширині різу, а також усуває відведення інструмента при різанні. Суть корисної моделі пояснюється кресленнями, на яких представлені: на фіг. 1 показаний інструмент для різання в роботі, на фіг. 2 - збільшений вигляд елемента А, на фіг. 3 - загальний вигляд інструмента для різання заготовок. Інструмент для різання заготовок містить металевий диск 1 у вигляді кільця, ріжучі зуби 2 на внутрішній поверхні металевого диска 1, що розтягують сегменти 3 створюють натяг* металевого диска 1 (8 шт.), закріплені до кільцевого елементу гвинтами 4 (16 шт.), між розтягуючими сегментами 3 і жорсткою обоймою 5 встановлено керуючі елементи 7, які працюють, на основі п'єзоелектричного або магнітострикційного ефекту, з'єднані з автоматичним контрольним модулем 8, через який передається електрика до керуючих елементів, отриману конструкцію закріплюємо гвинтами 6 (8 шт.). 1 UA 81412 U 5 10 15 20 25 Інструмент для різання заготовок збирають таким чином: до металевого диска 1 у вигляді кільця з ріжучими зубами 2 на внутрішній поверхні прикріплюють розтяжні сегменти 3 за допомогою гвинтів 4. Металевий диск виготовлено з легованої конструкційної сталі - 40Х. Гвинти 4 закручують попередньо. Отриману конструкцію базують по зовнішній поверхні торця у спеціальному пристосуванні, на кресленні не показано. Встановлюють палець, на кресленні не показано, по ковзній посадці, на який встановлюють конструкцію, яку монтують в жорстку обойму 5, за допомогою гвинтів 6. Між розтягуючими сегментами 3 і обоймою 5 встановлюють керуючі елементи 7, з'єднують їх з автоматичним контрольним модулем 8, через який передається електрика до керуючих елементів, остаточно закручують гвинти 4, гвинти 6. Контроль розтягування металевого диска 1 у вигляді кільця здійснюється автоматично, за допомогою контрольного модуля 8. Заявлений інструмент має прецизійну точність, відсутністю відведення, а жорстка конструкція забезпечує прямолінійність різу. Інструмент переважно використовується для дорогих матеріалів, забезпечує великі сили різання. Інструмент для різання заготовок в роботі здійснює безперервний головний обертальний рух, а рух подачі (поступально) - заготовкою. Інструмент для різання заготовок дозволяє виконувати порізку на точні мірні заготовки в перетині від 0,1 мм до 460 мм - різних труб і профільних заготовок з різних матеріалів, таких як золото, цинк, алюміній, срібло, свинець, мідь, сплавів - бронзи і латуні, крім матеріалів, які мають абразивні характеристики. Використання запропонованого інструмента є цінним для приладобудівної, годинникової та інструментальної промисловостей. Інструмент для різання заготовок - універсальний, до його складу входить набір металевих дисків 1 різних розмірів (d=50; 150; 250; 400; 500 мм) Використання пропонованого інструмента для різання заготовок прецизійної точності дозволяє забезпечити жорсткість ріжучого диска і відсутність відведення, що приводить до забезпечення стабільності по ширині різу, прямолінійності і використання інструмента для обробки різних матеріалів, у тому числі і дорогих. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Інструмент для різання заготовок, що містить металевий диск у вигляді кільця з рівномірно розташованими ріжучими елементами у вигляді зубів на внутрішній поверхні кільця, яке змонтовано в жорсткій обоймі за допомогою розтягуючих сегментів, закріплених на зовнішній стороні кільця з можливістю їх радіального переміщення, який відрізняється тим, що між розтягуючими сегментами і обоймою змонтовані керуючі елементи, з'єднані з струмознімачем. 2. Інструмент для різання заготовок за п. 1, який відрізняється тим, що керуючі елементи виконані на базі механізмів малих переміщень, що працюють, наприклад, на основі п'єзоелектричного або магнітострикційного ефекту. 2 UA 81412 U 3 UA 81412 U 4 UA 81412 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
