Дозатор-змішувач

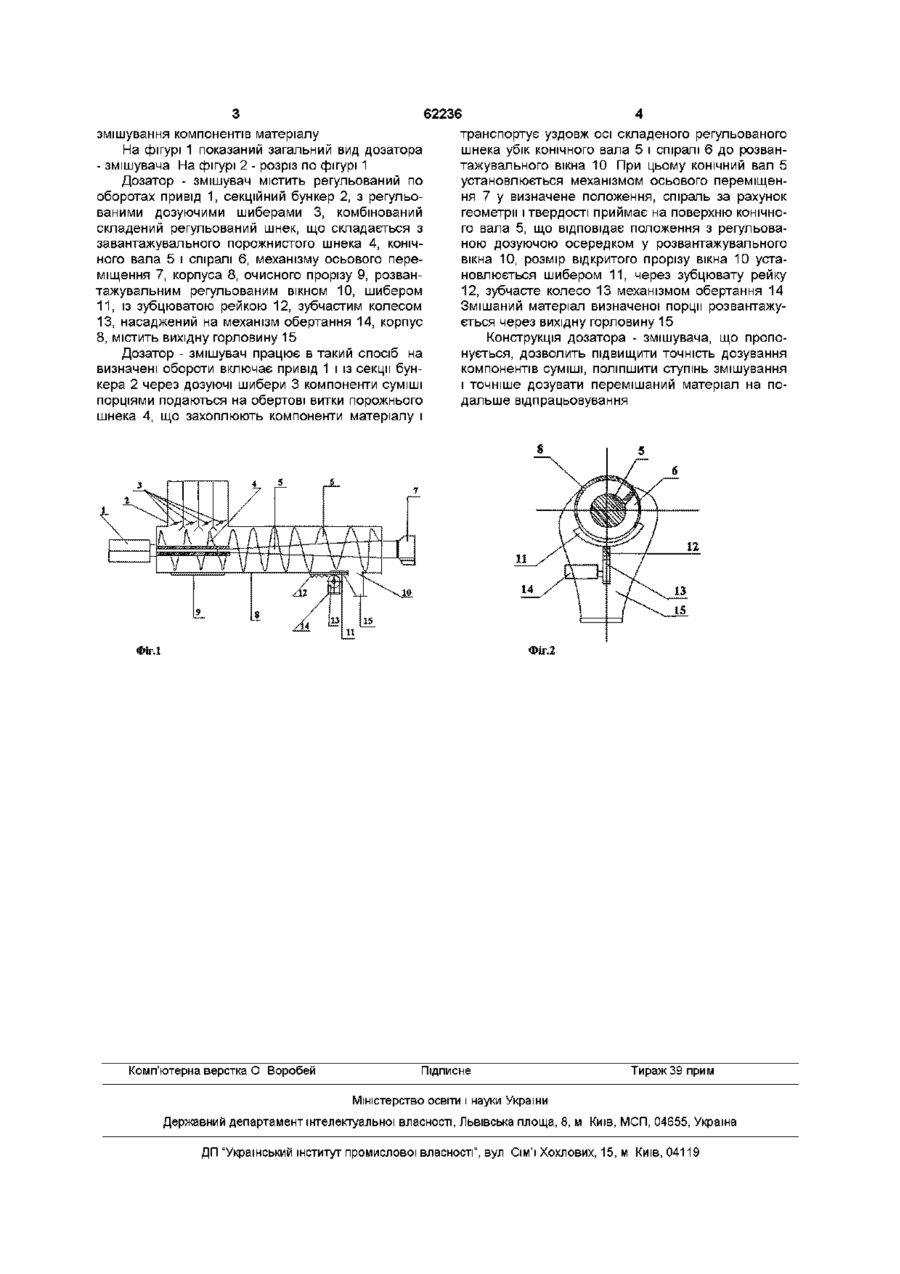

Дозатор-змішувач, який складається з бункера, що має завантажувальну і вивантажувальну горловини, на дні якого розташований шнек з змінним діаметром, причому ділянка більшого діа метра розташована з боку вивантажувальної горловини, який відрізняється тим, що завантажувальна горловина бункера складається із секцій з регульованими шиберами і розташована над ділянкою шнека з меншим діаметром, при цьому вал шнека на ДІЛЯНЦІ меншого діаметра виконаний порожнистим, а на ДІЛЯНЦІ більшого діаметра виконаний комбіновано в вигляді вала конічної форми, з великою основою до вивантажувальної горловини, і спіралі, що обвиває конічний вал, причому конічний вал установлений з можливістю переміщення уздовж осі обертання шнека, а вивантажувальна горловина оснащена регульованою заслінкою Винахід відноситься до галузі машинобудування, а саме до пристроїв для дозування і змішування, може застосовуватися в хлібопекарській галузі для дозування і змішування сухих компонентів і грузлого тістоподібного перемішування Відомий дозатор гвинтового типу [Авторське посвідчення СРСР №1514702, кп B65G33/26] утримуючий корпус із завантажувальними патрубками, розміщеним у ньому гвинтом із гвинтовою посадкою Недоліком гвинтового дозатора є комбінація гвинтів, їхнє відносне переміщення в області завантажувальної горловини, що ускладнює конструкцію, знижує однорідність суміші, не досягається точність остаточного дозування Відомий дозатор - змішувач матеріалів [Авторське посвідчення СРСР №434048, кл B65G33/28], утримуючий шнек змінного діаметра, причому ділянка більшого діаметра розташована з боку а горловини шнек розташований горизонтально на дні бункера, що має вивантажувальну і завантажувальні горловини Недоліком даного дозатора - змішувача є те, що він не забезпечує точність дозування, тому що по шнеку може проходити різна КІЛЬКІСТЬ матеріалу в залежності від коефіцієнта завантаження, при цьому не забезпечує рівномірне змішування через тверді, ЦІЛЬНІ конструкції шнека, що здійснює транспортуючу функцію В основу винаходу поставлена задача, створити дозатор - змішувач, конструктивні особливості якого забезпечили б можливість підвищення точності дозування Поставлена задача досягається тим, що в дозаторі - змішувачі, який складається з бункера, що має завантажувальну і вивантажувальну горловину, на дні якого розташований шнек з змінним діаметром, причому ділянка більшого діаметра розташована з боку вивантажувальної горловини, завантажувальна горловина бункера складається із секцій з регульованими шиберами і розташована над ділянкою шнека з меншим діаметром, при цьому вал шнека на ДІЛЯНЦІ меншого діаметра виконаний порожнистим, а на ДІЛЯНЦІ більшого діаметра виконаний комбіновано в вигляді вала конічної форми з великою підставою до вивантажувальної горловини і спіралі, що овіває конічний вал, причому конічний вал встановлений з можливістю переміщення уздовж осі обертання шнека, а вивантажувальна горловина оснащена регульованою заслінкою На відмінну від прототипу, конструктивні особливості шнека і бункера якого не забезпечують точність дозування, згідно винаходу виконання бункера секційне і регульованими шиберами, а шнек комбінованим і регульованої, що дозволяє зробити дозатор - змішувач більш універсальним, поліпшити точність дозування і збільшити ступінь (О со (О 62236 змішування компонентів матеріалу транспортує уздовж осі складеного регульованого На фігурі 1 показаний загальний вид дозатора шнека убік конічного вала 5 і спіралі 6 до розван- змішувача На фігурі 2 - розріз по фігурі 1 тажувального вікна 10 При цьому конічний вал 5 Дозатор - змішувач містить регульований по установлюється механізмом осьового переміщеноборотах привід 1, секційний бункер 2, з регульон я / у визначене положення, спіраль за рахунок ваними дозуючими шиберами 3, комбінований геометрії і твердості приймає на поверхню конічноскладений регульований шнек, що складається з го вала 5, що відповідає положення з регульовазавантажувального порожнистого шнека 4, конічною дозуючою осередком у розвантажувального ного вала 5 і спіралі 6, механізму осьового перевікна 10, розмір відкритого прорізу вікна 10 устаміщення 7, корпуса 8, очисного прорізу 9, розванновлюється шибером 11, через зубцювату рейку тажувальним регульованим вікном 10, шибером 12, зубчасте колесо 13 механізмом обертання 14 11, із зубцюватою рейкою 12, зубчастим колесом Змішаний матеріал визначеної порції розвантажу13, насаджений на механізм обертання 14, корпус ється через вихідну горловину 15 8, містить вихідну горловину 15 Конструкція дозатора - змішувача, що пропонується, дозволить підвищити точність дозування Дозатор - змішувач працює в такий спосіб на компонентів суміші, поліпшити ступінь змішування визначені обороти включає привід 1 і із секції буні точніше дозувати перемішаний матеріал на покера 2 через дозуючі шибери 3 компоненти суміші дальше відпрацьовування порціями подаються на обертові витки порожнього шнека 4, що захоплюють компоненти матеріалу і Фіг.2 ФІГ.1 Комп'ютерна верстка О Воробей Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
