Пристрій для накладання ущільнювальної ізолюючої смуги вздовж скляного листа (варіанти)

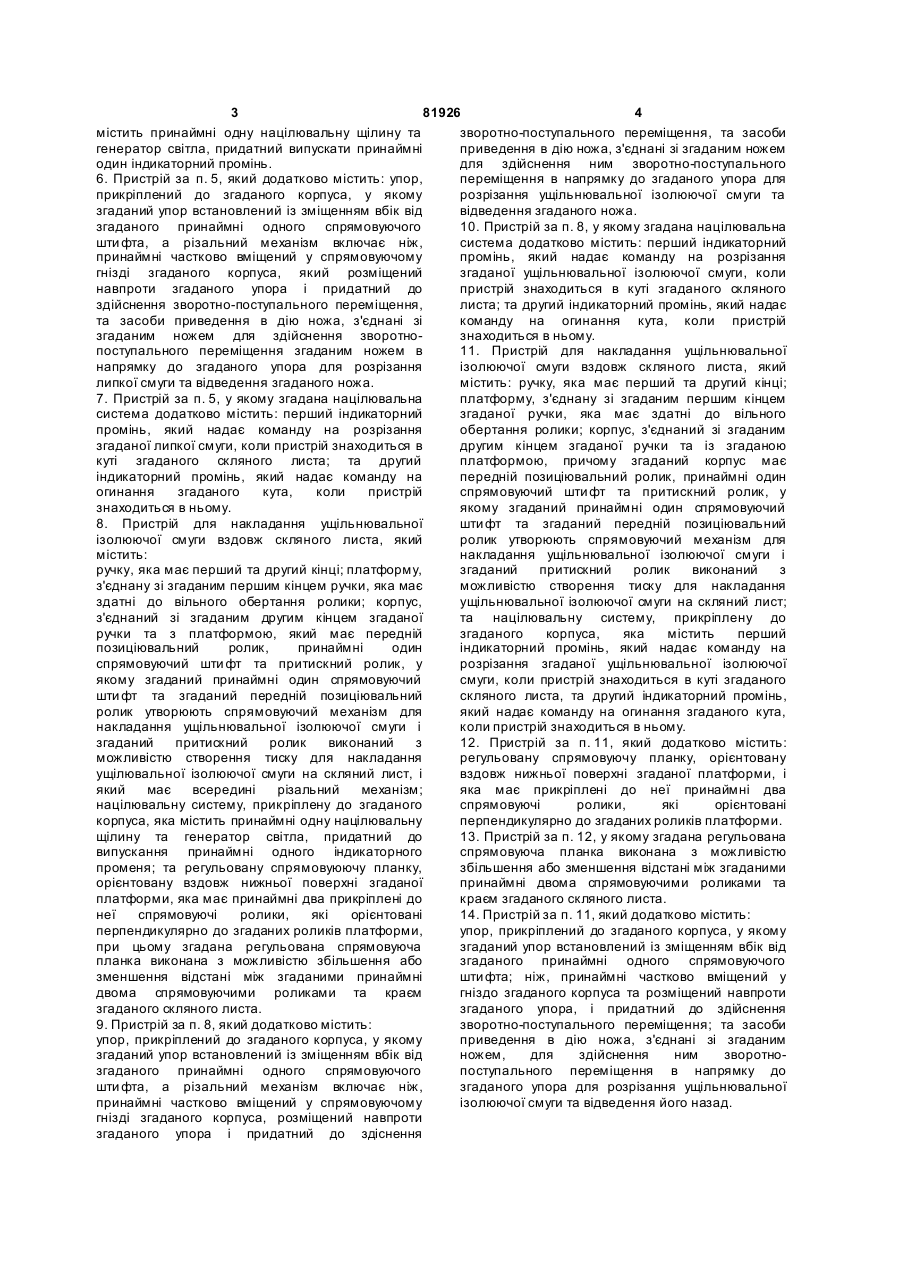

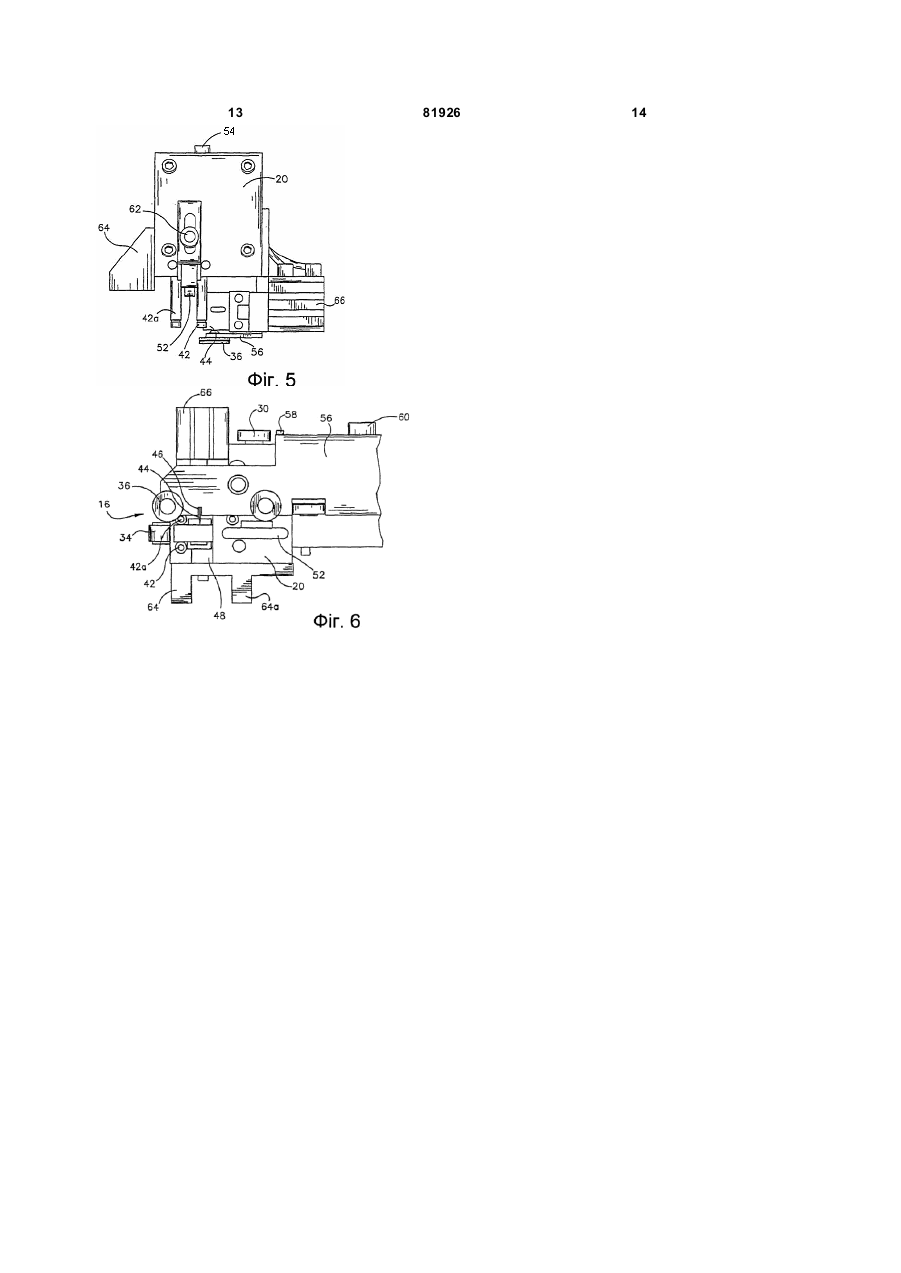

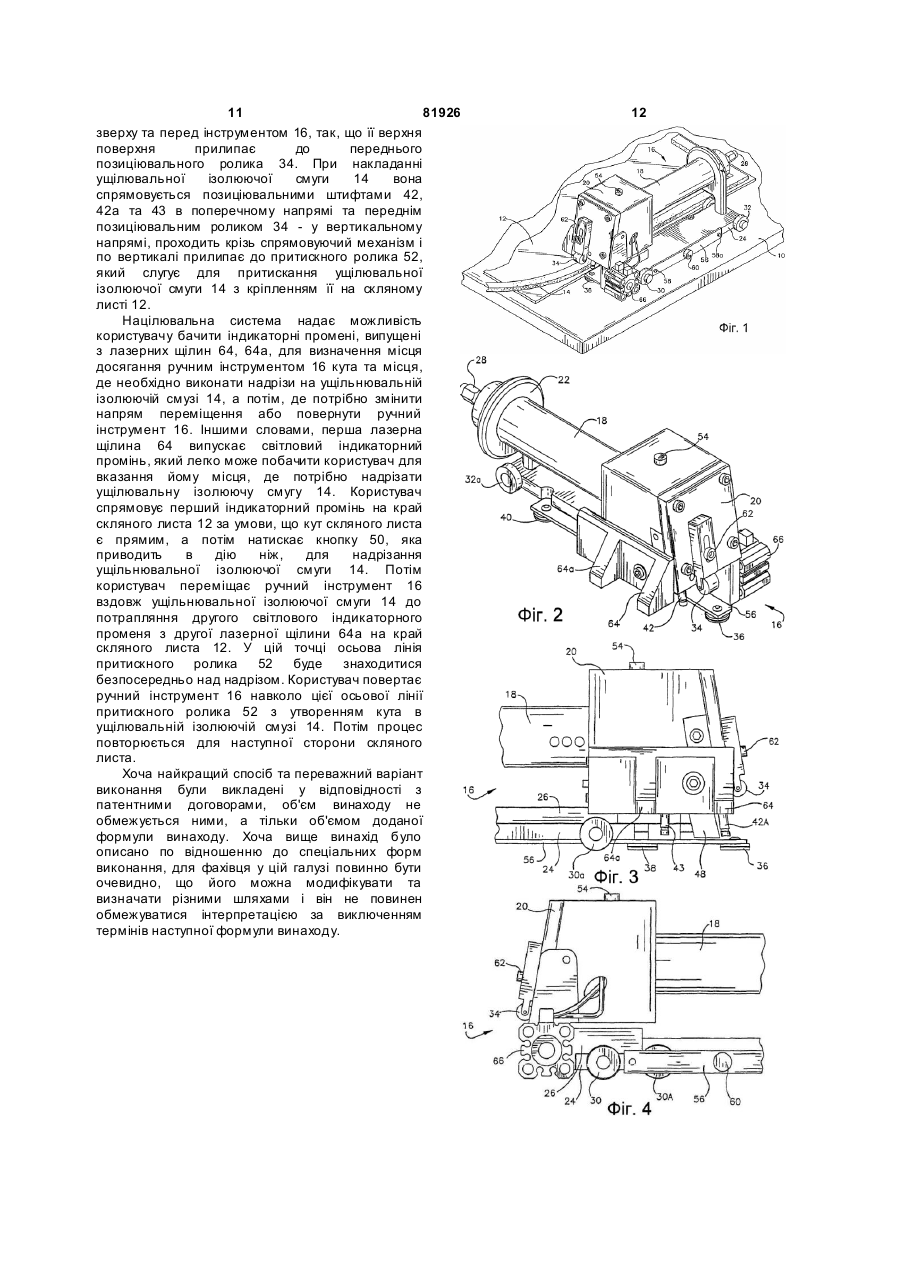

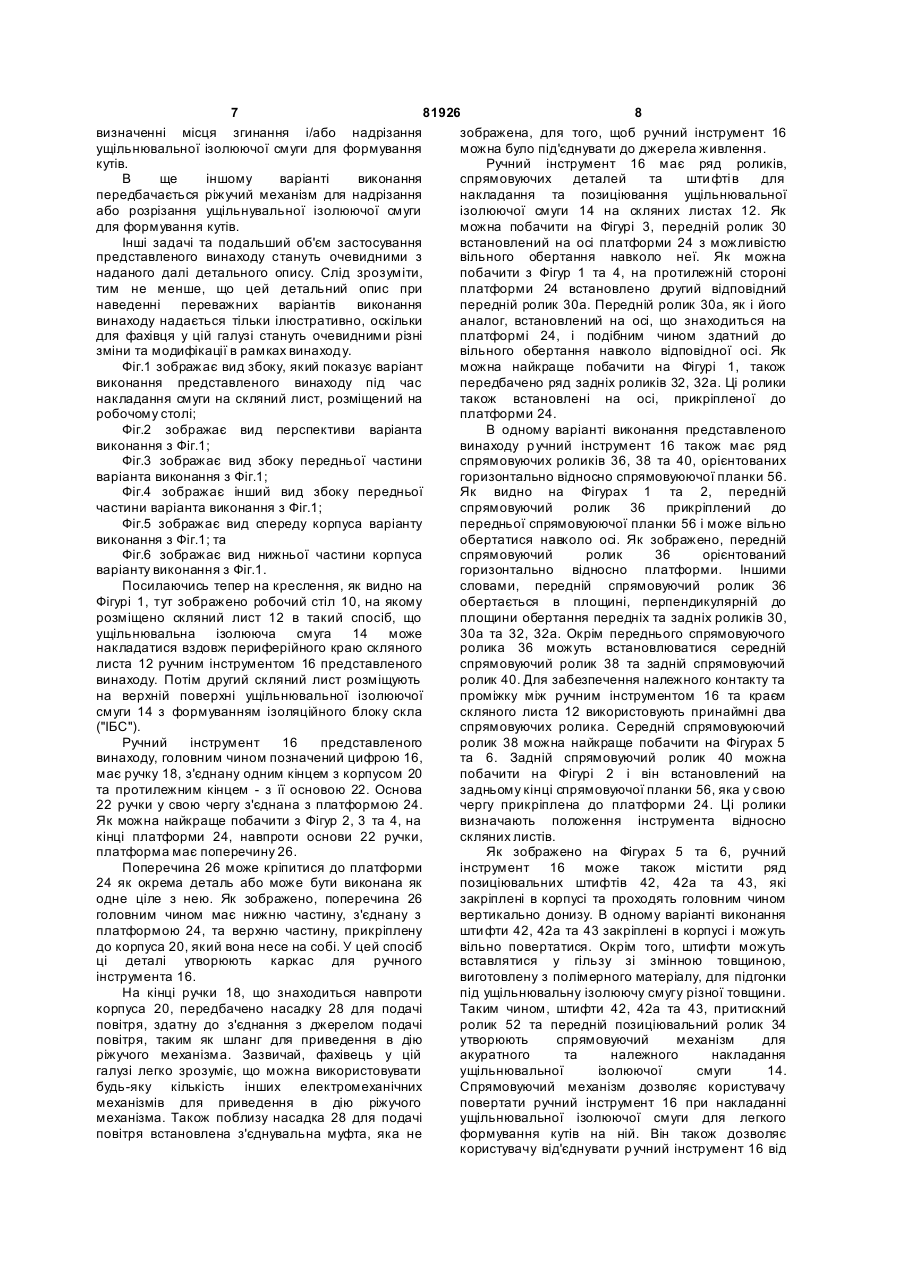

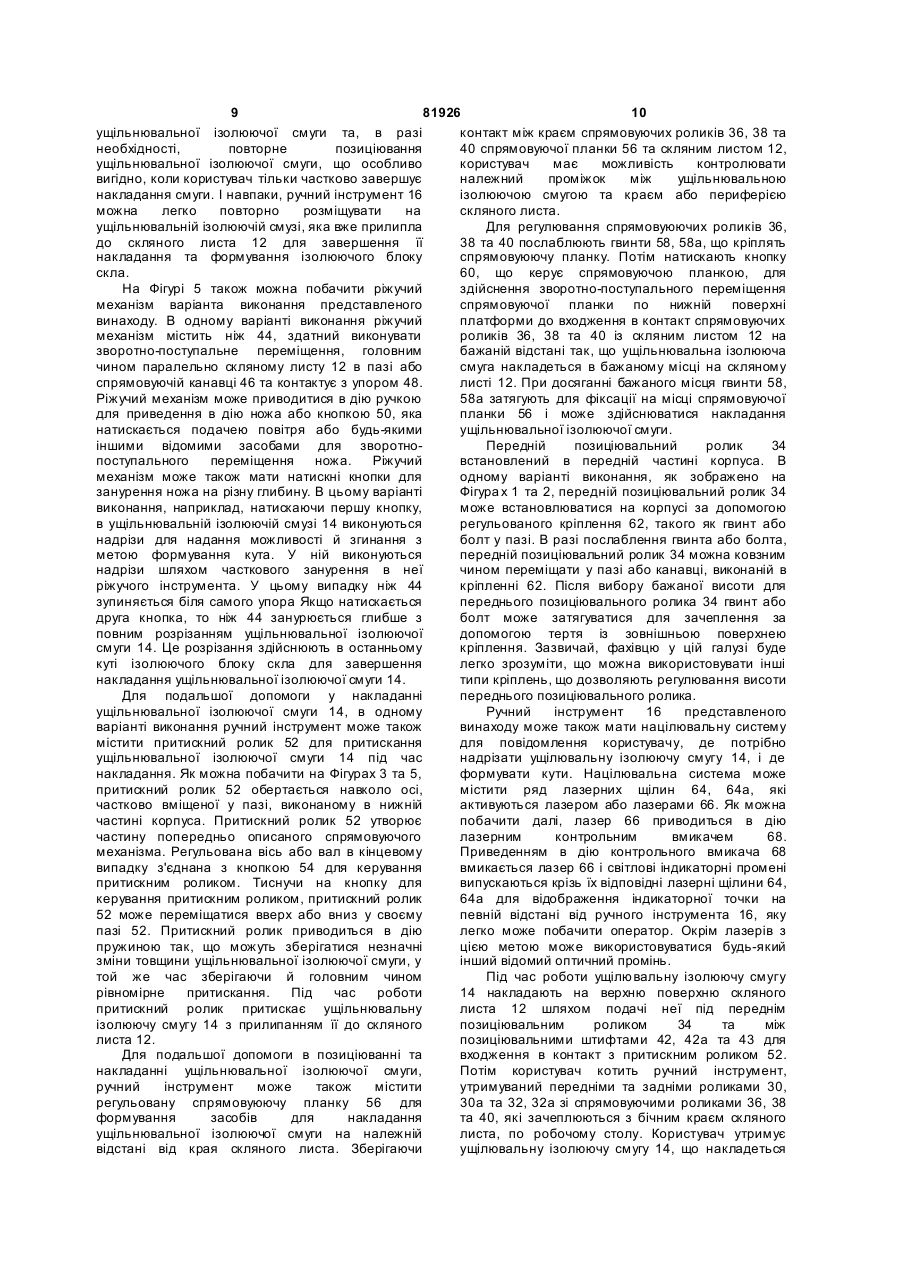

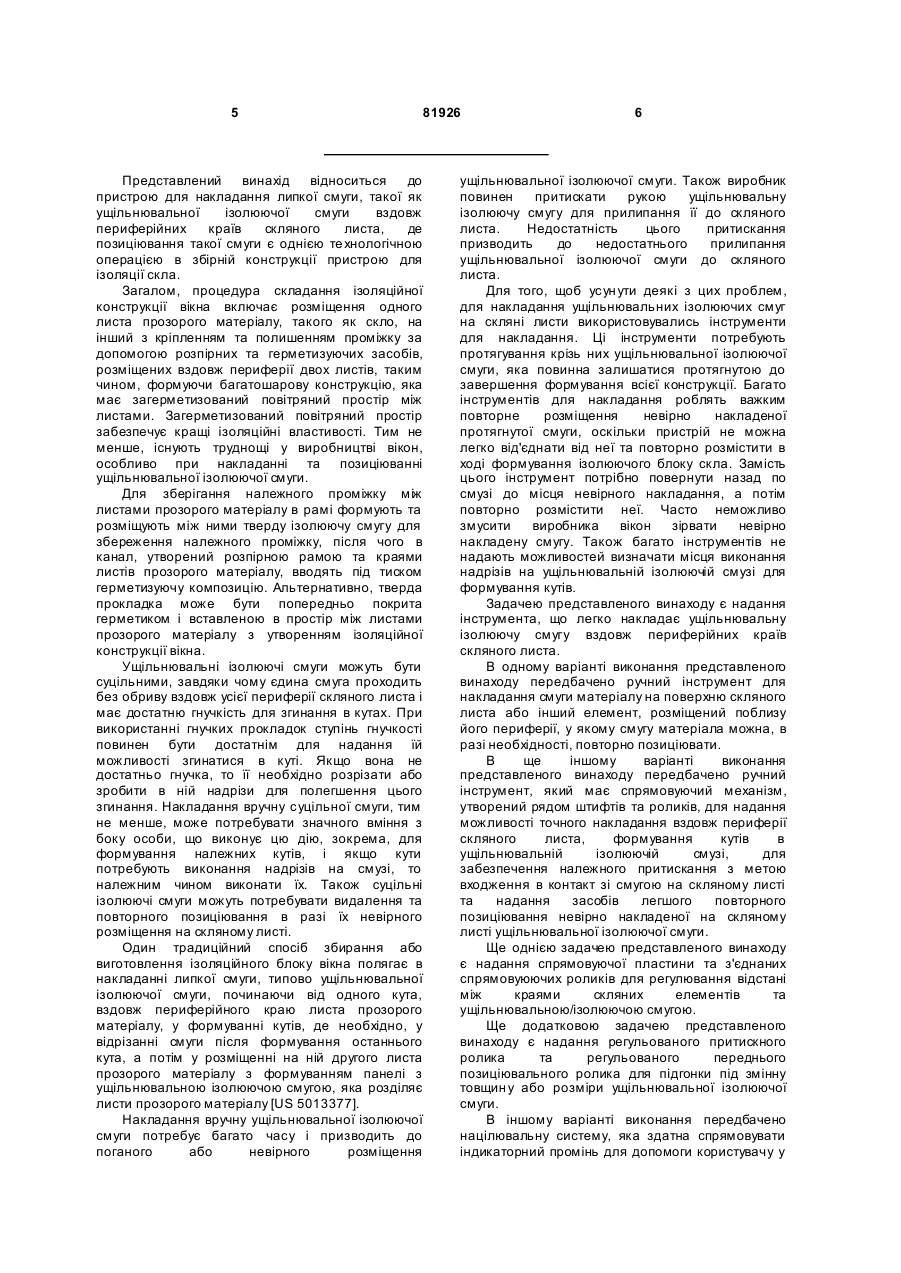

1. Пристрій для накладання ущільнювальної ізолюючої смуги вздовж скляного листа, який містить: ручку, яка має перший та другий кінці; платформу, з'єднану зі згаданим першим кінцем згаданої ручки, яка має здатні до вільного обертання ролики; та корпус, з'єднаний зі згаданим другим кінцем згаданої ручки та із згаданою платформою, який має передній позиціювальний ролик, принаймні один спрямовуючий шти фт та притискний ролик, у якому згаданий принаймні один спрямовуючий шти фт та згаданий передній позиціювальний ролик утворюють спрямовуючий механізм для накладання ущільнювальної ізолюючої смуги і згаданий притискний ролик виконаний з можливістю створення тиску для накладання ущільнювальної ізолюючої смуги на скляний лист; та регульовану спрямовуючу планку, орієнтовану вздовж нижньої поверхні згаданої платформи, і яка має принаймні два прикріплені до неї спрямовуючі ролики, які орієнтовані перпендикулярно до згаданих роликів платформи, при цьому вказана регульована спрямовуюча планка виконана з можливістю збільшення або зменшення відстані між згаданими принаймні двома спрямовуючими роликами та краєм згаданого скляного листа. 2. Пристрій за п. 1, який додатково містить: націлювальну систему, розміщену всередині або прикріплену до згаданого корпуса, яка містить принаймні одну націлювальну щілину та генератор світла, придатний випускати принаймні один індикаторний промінь. 2 (19) 1 3 81926 4 містить принаймні одну націлювальну щілину та зворотно-поступального переміщення, та засоби генератор світла, придатний випускати принаймні приведення в дію ножа, з'єднані зі згаданим ножем один індикаторний промінь. для здійснення ним зворотно-поступального 6. Пристрій за п. 5, який додатково містить: упор, переміщення в напрямку до згаданого упора для прикріплений до згаданого корпуса, у якому розрізання ущільнювальної ізолюючої смуги та згаданий упор встановлений із зміщенням вбік від відведення згаданого ножа. згаданого принаймні одного спрямовуючого 10. Пристрій за п. 8, у якому згадана націлювальна шти фта, а різальний механізм включає ніж, система додатково містить: перший індикаторний принаймні частково вміщений у спрямовуючому промінь, який надає команду на розрізання гнізді згаданого корпуса, який розміщений згаданої ущільнювальної ізолюючої смуги, коли навпроти згаданого упора і придатний до пристрій знаходиться в куті згаданого скляного здійснення зворотно-поступального переміщення, листа; та другий індикаторний промінь, який надає та засоби приведення в дію ножа, з'єднані зі команду на огинання кута, коли пристрій згаданим ножем для здійснення зворотнознаходиться в ньому. поступального переміщення згаданим ножем в 11. Пристрій для накладання ущільнювальної напрямку до згаданого упора для розрізання ізолюючої смуги вздовж скляного листа, який липкої смуги та відведення згаданого ножа. містить: ручку, яка має перший та другий кінці; 7. Пристрій за п. 5, у якому згадана націлювальна платформу, з'єднану зі згаданим першим кінцем система додатково містить: перший індикаторний згаданої ручки, яка має здатні до вільного промінь, який надає команду на розрізання обертання ролики; корпус, з'єднаний зі згаданим згаданої липкої смуги, коли пристрій знаходиться в другим кінцем згаданої ручки та із згаданою куті згаданого скляного листа; та другий платформою, причому згаданий корпус має індикаторний промінь, який надає команду на передній позиціювальний ролик, принаймні один огинання згаданого кута, коли пристрій спрямовуючий шти фт та притискний ролик, у знаходиться в ньому. якому згаданий принаймні один спрямовуючий 8. Пристрій для накладання ущільнювальної шти фт та згаданий передній позиціювальний ізолюючої смуги вздовж скляного листа, який ролик утворюють спрямовуючий механізм для містить: накладання ущільнювальної ізолюючої смуги і ручку, яка має перший та другий кінці; платформу, згаданий притискний ролик виконаний з з'єднану зі згаданим першим кінцем ручки, яка має можливістю створення тиску для накладання здатні до вільного обертання ролики; корпус, ущільнювальної ізолюючої смуги на скляний лист; з'єднаний зі згаданим другим кінцем згаданої та націлювальну систему, прикріплену до ручки та з платформою, який має передній згаданого корпуса, яка містить перший позиціювальний ролик, принаймні один індикаторний промінь, який надає команду на спрямовуючий шти фт та притискний ролик, у розрізання згаданої ущільнювальної ізолюючої якому згаданий принаймні один спрямовуючий смуги, коли пристрій знаходиться в куті згаданого шти фт та згаданий передній позиціювальний скляного листа, та другий індикаторний промінь, ролик утворюють спрямовуючий механізм для який надає команду на огинання згаданого кута, накладання ущільнювальної ізолюючої смуги і коли пристрій знаходиться в ньому. згаданий притискний ролик виконаний з 12. Пристрій за п. 11, який додатково містить: можливістю створення тиску для накладання регульовану спрямовуючу планку, орієнтовану ущілювальної ізолюючої смуги на скляний лист, і вздовж нижньої поверхні згаданої платформи, і який має всередині різальний механізм; яка має прикріплені до неї принаймні два націлювальну систему, прикріплену до згаданого спрямовуючі ролики, які орієнтовані корпуса, яка містить принаймні одну націлювальну перпендикулярно до згаданих роликів платформи. щілину та генератор світла, придатний до 13. Пристрій за п. 12, у якому згадана регульована випускання принаймні одного індикаторного спрямовуюча планка виконана з можливістю променя; та регульовану спрямовуюючу планку, збільшення або зменшення відстані між згаданими орієнтовану вздовж нижньої поверхні згаданої принаймні двома спрямовуючими роликами та платформи, яка має принаймні два прикріплені до краєм згаданого скляного листа. неї спрямовуючі ролики, які орієнтовані 14. Пристрій за п. 11, який додатково містить: перпендикулярно до згаданих роликів платформи, упор, прикріплений до згаданого корпуса, у якому при цьому згадана регульована спрямовуюча згаданий упор встановлений із зміщенням вбік від планка виконана з можливістю збільшення або згаданого принаймні одного спрямовуючого зменшення відстані між згаданими принаймні шти фта; ніж, принаймні частково вміщений у двома спрямовуючими роликами та краєм гніздо згаданого корпуса та розміщений навпроти згаданого скляного листа. згаданого упора, і придатний до здійснення 9. Пристрій за п. 8, який додатково містить: зворотно-поступального переміщення; та засоби упор, прикріплений до згаданого корпуса, у якому приведення в дію ножа, з'єднані зі згаданим згаданий упор встановлений із зміщенням вбік від ножем, для здійснення ним зворотнозгаданого принаймні одного спрямовуючого поступального переміщення в напрямку до шти фта, а різальний механізм включає ніж, згаданого упора для розрізання ущільнювальної принаймні частково вміщений у спрямовуючому ізолюючої смуги та відведення його назад. гнізді згаданого корпуса, розміщений навпроти згаданого упора і придатний до здіснення 5 81926 Представлений винахід відноситься до пристрою для накладання липкої смуги, такої як ущільнювальної ізолюючої смуги вздовж периферійних країв скляного листа, де позиціювання такої смуги є однією те хнологічною операцією в збірній конструкції пристрою для ізоляції скла. Загалом, процедура складання ізоляційної конструкції вікна включає розміщення одного листа прозорого матеріалу, такого як скло, на інший з кріпленням та полишенням проміжку за допомогою розпірних та герметизуючих засобів, розміщених вздовж периферії двох листів, таким чином, формуючи багатошарову конструкцію, яка має загерметизований повітряний простір між листами. Загерметизований повітряний простір забезпечує кращі ізоляційні властивості. Тим не менше, існують труднощі у виробництві вікон, особливо при накладанні та позиціюванні ущільнювальної ізолюючої смуги. Для зберігання належного проміжку між листами прозорого матеріалу в рамі формують та розміщують між ними тверду ізолюючу смугу для збереження належного проміжку, після чого в канал, утворений розпірною рамою та краями листів прозорого матеріалу, вводять під тиском герметизуючу композицію. Альтернативно, тверда прокладка може бути попередньо покрита герметиком і вставленою в простір між листами прозорого матеріалу з утворенням ізоляційної конструкції вікна. Ущільнювальні ізолюючі смуги можуть бути суцільними, завдяки чому єдина смуга проходить без обриву вздовж усієї периферії скляного листа і має достатню гнучкість для згинання в кутах. При використанні гнучких прокладок ступінь гнучкості повинен бути достатнім для надання їй можливості згинатися в куті. Якщо вона не достатньо гнучка, то її необхідно розрізати або зробити в ній надрізи для полегшення цього згинання. Накладання вручну суцільної смуги, тим не менше, може потребувати значного вміння з боку особи, що виконує цю дію, зокрема, для формування належних кутів, і якщо кути потребують виконання надрізів на смузі, то належним чином виконати їх. Також суцільні ізолюючі смуги можуть потребувати видалення та повторного позиціювання в разі їх невірного розміщення на скляному листі. Один традиційний спосіб збирання або виготовлення ізоляційного блоку вікна полягає в накладанні липкої смуги, типово ущільнювальної ізолюючої смуги, починаючи від одного кута, вздовж периферійного краю листа прозорого матеріалу, у формуванні кутів, де необхідно, у відрізанні смуги після формування останнього кута, а потім у розміщенні на ній другого листа прозорого матеріалу з формуванням панелі з ущільнювальною ізолюючою смугою, яка розділяє листи прозорого матеріалу [US 5013377]. Накладання вручну ущільнювальної ізолюючої смуги потребує багато часу і призводить до поганого або невірного розміщення 6 ущільнювальної ізолюючої смуги. Також виробник повинен притискати рукою ущільнювальну ізолюючу смугу для прилипання її до скляного листа. Недостатність цього притискання призводить до недостатнього прилипання ущільнювальної ізолюючої смуги до скляного листа. Для того, щоб усун ути деякі з цих проблем, для накладання ущільнювальних ізолюючих смуг на скляні листи використовувались інструменти для накладання. Ці інструменти потребують протягування крізь них ущільнювальної ізолюючої смуги, яка повинна залишатися протягнутою до завершення формування всієї конструкції. Багато інструментів для накладання роблять важким повторне розміщення невірно накладеної протягнутої смуги, оскільки пристрій не можна легко від'єднати від неї та повторно розмістити в ході формування ізолюючого блоку скла. Замість цього інструмент потрібно повернути назад по смузі до місця невірного накладання, а потім повторно розмістити неї. Часто неможливо змусити виробника вікон зірвати невірно накладену смугу. Також багато інструментів не надають можливостей визначати місця виконання надрізів на ущільнювальній ізолюючій смузі для формування кутів. Задачею представленого винаходу є надання інструмента, що легко накладає ущільнювальну ізолюючу смугу вздовж периферійних країв скляного листа. В одному варіанті виконання представленого винаходу передбачено ручний інструмент для накладання смуги матеріалу на поверхню скляного листа або інший елемент, розміщений поблизу його периферії, у якому смугу матеріала можна, в разі необхідності, повторно позиціювати. В ще іншому варіанті виконання представленого винаходу передбачено ручний інструмент, який має спрямовуючий механізм, утворений рядом штифтів та роликів, для надання можливості точного накладання вздовж периферії скляного листа, формування кутів в ущільнювальній ізолюючій смузі, для забезпечення належного притискання з метою входження в контакт зі смугою на скляному листі та надання засобів легшого повторного позиціювання невірно накладеної на скляному листі ущільнювальної ізолюючої смуги. Ще однією задачею представленого винаходу є надання спрямовуючої пластини та з'єднаних спрямовуюючих роликів для регулювання відстані між краями скляних елементів та ущільнювальною/ізолюючою смугою. Ще додатковою задачею представленого винаходу є надання регульованого притискного ролика та регульованого переднього позиціювального ролика для підгонки під змінну товщин у або розміри ущільнювальної ізолюючої смуги. В іншому варіанті виконання передбачено націлювальну систему, яка здатна спрямовувати індикаторний промінь для допомоги користувачу у 7 81926 8 визначенні місця згинання і/або надрізання зображена, для того, щоб ручний інструмент 16 ущільнювальної ізолюючої смуги для формування можна було під'єднувати до джерела живлення. кутів. Ручний інструмент 16 має ряд роликів, В ще іншому варіанті виконання спрямовуючих деталей та шти фті в для передбачається ріжучий механізм для надрізання накладання та позиціювання ущільнювальної або розрізання ущільнувальної ізолюючої смуги ізолюючої смуги 14 на скляних листах 12. Як для формування кутів. можна побачити на Фігурі 3, передній ролик 30 Інші задачі та подальший об'єм застосування встановлений на осі платформи 24 з можливістю представленого винаходу стануть очевидними з вільного обертання навколо неї. Як можна наданого далі детального опису. Слід зрозуміти, побачити з Фігур 1 та 4, на протилежній стороні тим не менше, що цей детальний опис при платформи 24 встановлено другий відповідний наведенні переважних варіантів виконання передній ролик 30а. Передній ролик 30а, як і його винаходу надається тільки ілюстративно, оскільки аналог, встановлений на осі, що знаходиться на для фахівця у цій галузі стануть очевидними різні платформі 24, і подібним чином здатний до зміни та модифікації в рамках винаходу. вільного обертання навколо відповідної осі. Як Фіг.1 зображає вид збоку, який показує варіант можна найкраще побачити на Фігурі 1, також виконання представленого винаходу під час передбачено ряд задніх роликів 32, 32а. Ці ролики накладання смуги на скляний лист, розміщений на також встановлені на осі, прикріпленої до робочому столі; платформи 24. Фіг.2 зображає вид перспективи варіанта В одному варіанті виконання представленого виконання з Фіг.1; винаходу р учний інструмент 16 також має ряд Фіг.3 зображає вид збоку передньої частини спрямовуючих роликів 36, 38 та 40, орієнтованих варіанта виконання з Фіг.1; горизонтально відносно спрямовуюючої планки 56. Фіг.4 зображає інший вид збоку передньої Як видно на Фігурах 1 та 2, передній частини варіанта виконання з Фіг.1; спрямовуючий ролик 36 прикріплений до Фіг.5 зображає вид спереду корпуса варіанту передньої спрямовуюючої планки 56 і може вільно виконання з Фіг.1; та обертатися навколо осі. Як зображено, передній Фіг.6 зображає вид нижньої частини корпуса спрямовуючий ролик 36 орієнтований варіанту виконання з Фіг.1. горизонтально відносно платформи. Іншими Посилаючись тепер на креслення, як видно на словами, передній спрямовуючий ролик 36 Фігурі 1, тут зображено робочий стіл 10, на якому обертається в площині, перпендикулярній до розміщено скляний лист 12 в такий спосіб, що площини обертання передніх та задніх роликів 30, ущільнювальна ізолююча смуга 14 може 30а та 32, 32а. Окрім переднього спрямовуючого накладатися вздовж периферійного краю скляного ролика 36 можуть встановлюватися середній листа 12 ручним інструментом 16 представленого спрямовуючий ролик 38 та задній спрямовуючий винаходу. Потім другий скляний лист розміщують ролик 40. Для забезпечення належного контакту та на верхній поверхні ущільнювальної ізолюючої проміжку між ручним інструментом 16 та краєм смуги 14 з формуванням ізоляційного блоку скла скляного листа 12 використовують принаймні два ("ІБС"). спрямовуючих ролика. Середній спрямовуюючий Ручний інструмент 16 представленого ролик 38 можна найкраще побачити на Фігурах 5 винаходу, головним чином позначений цифрою 16, та 6. Задній спрямовуючий ролик 40 можна має ручку 18, з'єднану одним кінцем з корпусом 20 побачити на Фігурі 2 і він встановлений на та протилежним кінцем - з її основою 22. Основа задньому кінці спрямовуючої планки 56, яка у свою 22 ручки у свою чергу з'єднана з платформою 24. чергу прикріплена до платформи 24. Ці ролики Як можна найкраще побачити з Фігур 2, 3 та 4, на визначають положення інструмента відносно кінці платформи 24, навпроти основи 22 ручки, скляних листів. платформа має поперечину 26. Як зображено на Фігурах 5 та 6, ручний Поперечина 26 може кріпитися до платформи інструмент 16 може також містити ряд 24 як окрема деталь або може бути виконана як позиціювальних штифтів 42, 42а та 43, які одне ціле з нею. Як зображено, поперечина 26 закріплені в корпусі та проходять головним чином головним чином має нижню частину, з'єднану з вертикально донизу. В одному варіанті виконання платформою 24, та верхню частину, прикріплену шти фти 42, 42а та 43 закріплені в корпусі і можуть до корпуса 20, який вона несе на собі. У цей спосіб вільно повертатися. Окрім того, штифти можуть ці деталі утворюють каркас для ручного вставлятися у гільзу зі змінною товщиною, інструмента 16. виготовлену з полімерного матеріалу, для підгонки На кінці ручки 18, що знаходиться навпроти під ущільнювальну ізолюючу смугу різної товщини. корпуса 20, передбачено насадку 28 для подачі Таким чином, штифти 42, 42а та 43, притискний повітря, здатну до з'єднання з джерелом подачі ролик 52 та передній позиціювальний ролик 34 повітря, таким як шланг для приведення в дію утворюють спрямовуючий механізм для ріжучого механізма. Зазвичай, фахівець у цій акуратного та належного накладання галузі легко зрозуміє, що можна використовувати ущільнювальної ізолюючої смуги 14. будь-яку кількість інших електромеханічних Спрямовуючий механізм дозволяє користувачу механізмів для приведення в дію ріжучого повертати ручний інструмент 16 при накладанні механізма. Також поблизу насадка 28 для подачі ущільнювальної ізолюючої смуги для легкого повітря встановлена з'єднувальна муфта, яка не формування кутів на ній. Він також дозволяє користувачу від'єднувати р учний інструмент 16 від 9 81926 10 ущільнювальної ізолюючої смуги та, в разі контакт між краєм спрямовуючих роликів 36, 38 та необхідності, повторне позиціювання 40 спрямовуючої планки 56 та скляним листом 12, ущільнювальної ізолюючої смуги, що особливо користувач має можливість контролювати вигідно, коли користувач тільки частково завершує належний проміжок між ущільнювальною накладання смуги. І навпаки, ручний інструмент 16 ізолюючою смугою та краєм або периферією можна легко повторно розміщувати на скляного листа. ущільнювальній ізолюючій смузі, яка вже прилипла Для регулювання спрямовуюючих роликів 36, до скляного листа 12 для завершення її 38 та 40 послаблюють гвинти 58, 58а, що кріплять накладання та формування ізолюючого блоку спрямовуюючу планку. Потім натискають кнопку скла. 60, що керує спрямовуючою планкою, для На Фігурі 5 також можна побачити ріжучий здійснення зворотно-поступального переміщення механізм варіанта виконання представленого спрямовуючої планки по нижній поверхні винаходу. В одному варіанті виконання ріжучий платформи до входження в контакт спрямовуючих механізм містить ніж 44, здатний виконувати роликів 36, 38 та 40 із скляним листом 12 на зворотно-поступальне переміщення, головним бажаній відстані так, що ущільнювальна ізолююча чином паралельно скляному листу 12 в пазі або смуга накладеться в бажаному місці на скляному спрямовуючій канавці 46 та контактує з упором 48. листі 12. При досяганні бажаного місця гвинти 58, Ріжучий механізм може приводитися в дію ручкою 58а затягують для фіксації на місці спрямовуючої для приведення в дію ножа або кнопкою 50, яка планки 56 і може здійснюватися накладання натискається подачею повітря або будь-якими ущільнювальної ізолюючої смуги. іншими відомими засобами для зворотноПередній позиціювальний ролик 34 поступального переміщення ножа. Ріжучий встановлений в передній частині корпуса. В механізм може також мати натискні кнопки для одному варіанті виконання, як зображено на занурення ножа на різну глибину. В цьому варіанті Фігура х 1 та 2, передній позиціювальний ролик 34 виконання, наприклад, натискаючи першу кнопку, може встановлюватися на корпусі за допомогою в ущільнювальній ізолюючій смузі 14 виконуються регульованого кріплення 62, такого як гвинт або надрізи для надання можливості й згинання з болт у пазі. В разі послаблення гвинта або болта, метою формування кута. У ній виконуються передній позиціювальний ролик 34 можна ковзним надрізи шляхом часткового занурення в неї чином переміщати у пазі або канавці, виконаній в ріжучого інструмента. У цьому випадку ніж 44 кріпленні 62. Після вибору бажаної висоти для зупиняється біля самого упора Якщо натискається переднього позиціювального ролика 34 гвинт або друга кнопка, то ніж 44 занурюється глибше з болт може затягуватися для зачеплення за повним розрізанням ущільнювальної ізолюючої допомогою тертя із зовнішньою поверхнею смуги 14. Це розрізання здійснюють в останньому кріплення. Зазвичай, фахівцю у цій галузі буде куті ізолюючого блоку скла для завершення легко зрозуміти, що можна використовувати інші накладання ущільнювальної ізолюючої смуги 14. типи кріплень, що дозволяють регулювання висоти Для подальшої допомоги у накладанні переднього позиціювального ролика. ущільнювальної ізолюючої смуги 14, в одному Ручний інструмент 16 представленого варіанті виконання ручний інструмент може також винаходу може також мати націлювальну систему містити притискний ролик 52 для притискання для повідомлення користувачу, де потрібно ущільнювальної ізолюючої смуги 14 під час надрізати ущілювальну ізолюючу смугу 14, і де накладання. Як можна побачити на Фігурах 3 та 5, формувати кути. Націлювальна система може притискний ролик 52 обертається навколо осі, містити ряд лазерних щілин 64, 64а, які частково вміщеної у пазі, виконаному в нижній активуються лазером або лазерами 66. Як можна частині корпуса. Притискний ролик 52 утворює побачити далі, лазер 66 приводиться в дію частину попередньо описаного спрямовуючого лазерним контрольним вмикачем 68. механізма. Регульована вісь або вал в кінцевому Приведенням в дію контрольного вмикача 68 випадку з'єднана з кнопкою 54 для керування вмикається лазер 66 і світлові індикаторні промені притискним роликом. Тиснучи на кнопку для випускаються крізь їх відповідні лазерні щілини 64, керування притискним роликом, притискний ролик 64а для відображення індикаторної точки на 52 може переміщатися вверх або вниз у своєму певній відстані від ручного інструмента 16, яку пазі 52. Притискний ролик приводиться в дію легко може побачити оператор. Окрім лазерів з пружиною так, що можуть зберігатися незначні цією метою може використовуватися будь-який зміни товщини ущільнювальної ізолюючої смуги, у інший відомий оптичний промінь. той же час зберігаючи й головним чином Під час роботи ущілювальну ізолюючу смугу рівномірне притискання. Під час роботи 14 накладають на верхню поверхню скляного притискний ролик притискає ущільнювальну листа 12 шляхом подачі неї під переднім ізолюючу смугу 14 з прилипанням її до скляного позиціювальним роликом 34 та між листа 12. позиціювальними штифтами 42, 42а та 43 для Для подальшої допомоги в позиціюванні та входження в контакт з притискним роликом 52. накладанні ущільнювальної ізолюючої смуги, Потім користувач котить ручний інструмент, ручний інструмент може також містити утримуваний передніми та задніми роликами 30, регульовану спрямовуюючу планку 56 для 30а та 32, 32а зі спрямовуючими роликами 36, 38 формування засобів для накладання та 40, які зачеплюються з бічним краєм скляного ущільнювальної ізолюючої смуги на належній листа, по робочому столу. Користувач утримує відстані від края скляного листа. Зберігаючи ущілювальну ізолюючу смугу 14, що накладеться 11 81926 зверху та перед інструментом 16, так, що її верхня поверхня прилипає до переднього позиціювального ролика 34. При накладанні ущілювальної ізолюючої смуги 14 вона спрямовується позиціювальними штифтами 42, 42а та 43 в поперечному напрямі та переднім позиціювальним роликом 34 - у вертикальному напрямі, проходить крізь спрямовуючий механізм і по вертикалі прилипає до притискного ролика 52, який слугує для притискання ущілювальної ізолюючої смуги 14 з кріпленням її на скляному листі 12. Націлювальна система надає можливість користувачу бачити індикаторні промені, випущені з лазерних щілин 64, 64а, для визначення місця досягання ручним інструментом 16 кута та місця, де необхідно виконати надрізи на ущільнювальній ізолюючій смузі 14, а потім, де потрібно змінити напрям переміщення або повернути ручний інструмент 16. Іншими словами, перша лазерна щілина 64 випускає світловий індикаторний промінь, який легко може побачити користувач для вказання йому місця, де потрібно надрізати ущілювальну ізолюючу смугу 14. Користувач спрямовує перший індикаторний промінь на край скляного листа 12 за умови, що кут скляного листа є прямим, а потім натискає кнопку 50, яка приводить в дію ніж, для надрізання ущільнювальної ізолюючої смуги 14. Потім користувач переміщає ручний інструмент 16 вздовж ущільнювальної ізолюючої смуги 14 до потрапляння другого світлового індикаторного променя з другої лазерної щілини 64а на край скляного листа 12. У цій точці осьова лінія притискного ролика 52 буде знаходитися безпосередньо над надрізом. Користувач повертає ручний інструмент 16 навколо цієї осьової лінії притискного ролика 52 з утворенням кута в ущілювальній ізолюючій смузі 14. Потім процес повторюється для наступної сторони скляного листа. Хоча найкращий спосіб та переважний варіант виконання були викладені у відповідності з патентними договорами, об'єм винаходу не обмежується ними, а тільки об'ємом доданої формули винаходу. Хоча вище винахід було описано по відношенню до спеціальних форм виконання, для фахівця у цій галузі повинно бути очевидно, що його можна модифікувати та визначати різними шляхами і він не повинен обмежуватися інтерпретацією за виключенням термінів наступної формули винаходу. 12 13 81926 14
