Механізм змикання напівформ прес-форми установки для виготовлення порожнистих виробів з заготовок із полімерних матеріалів у пластичному стані

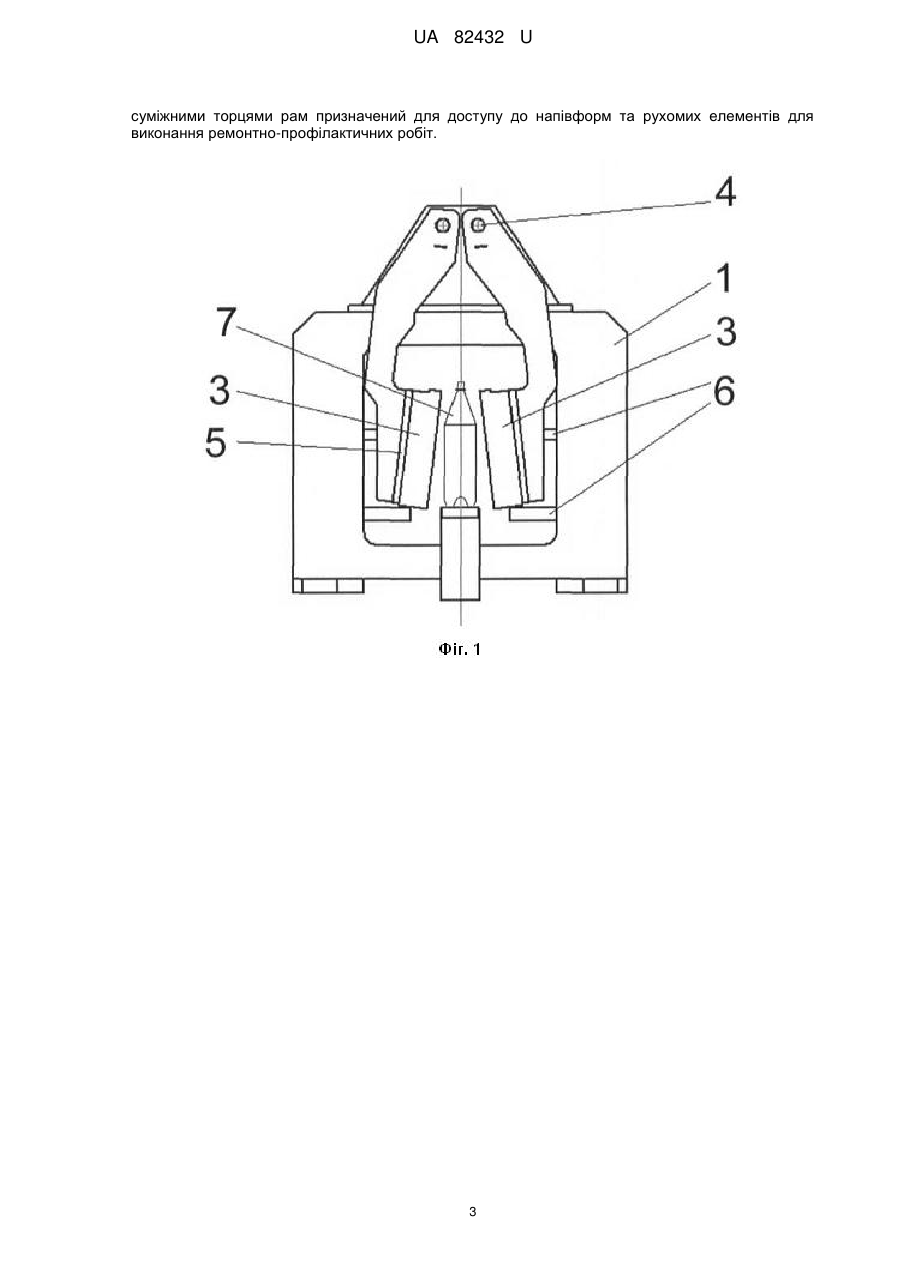

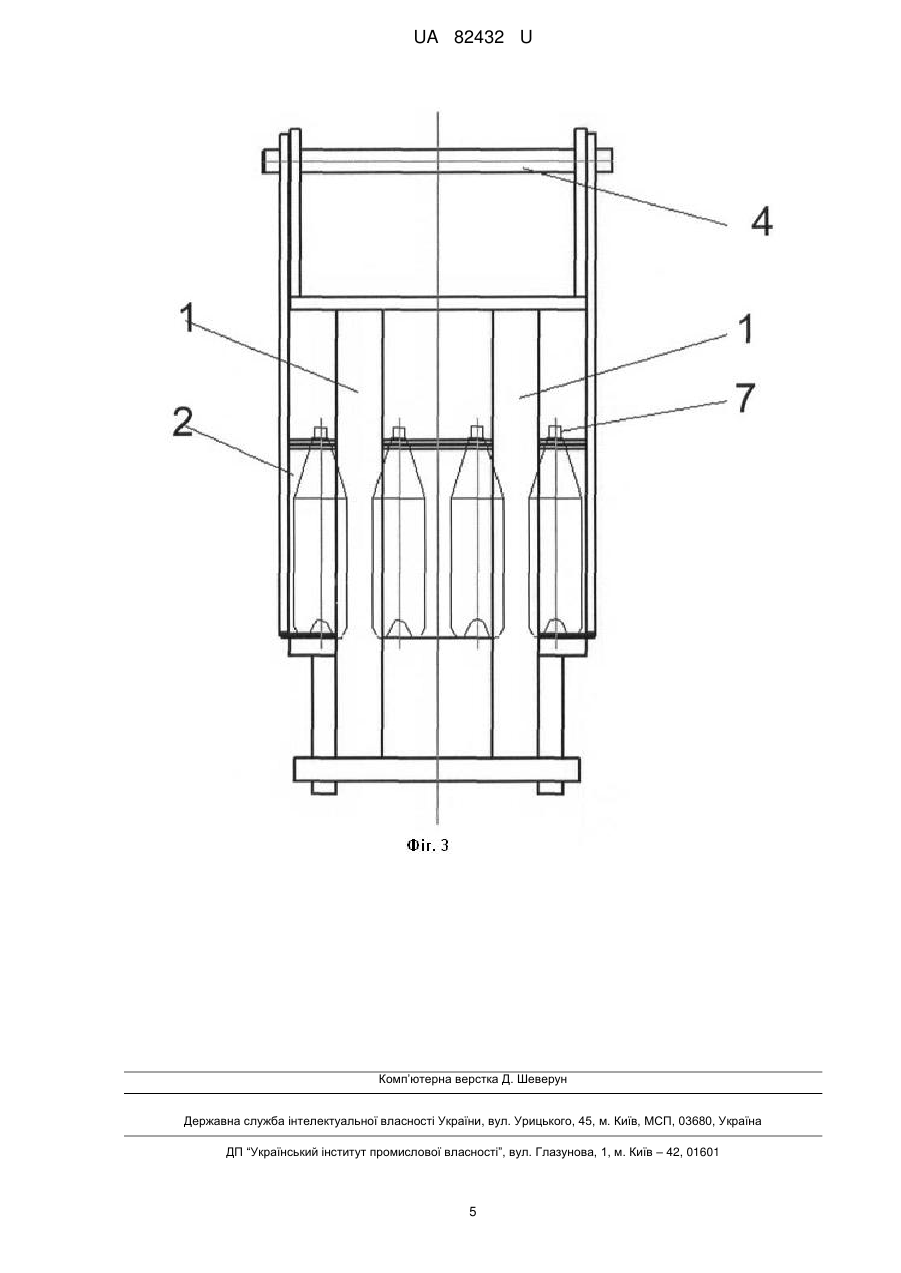

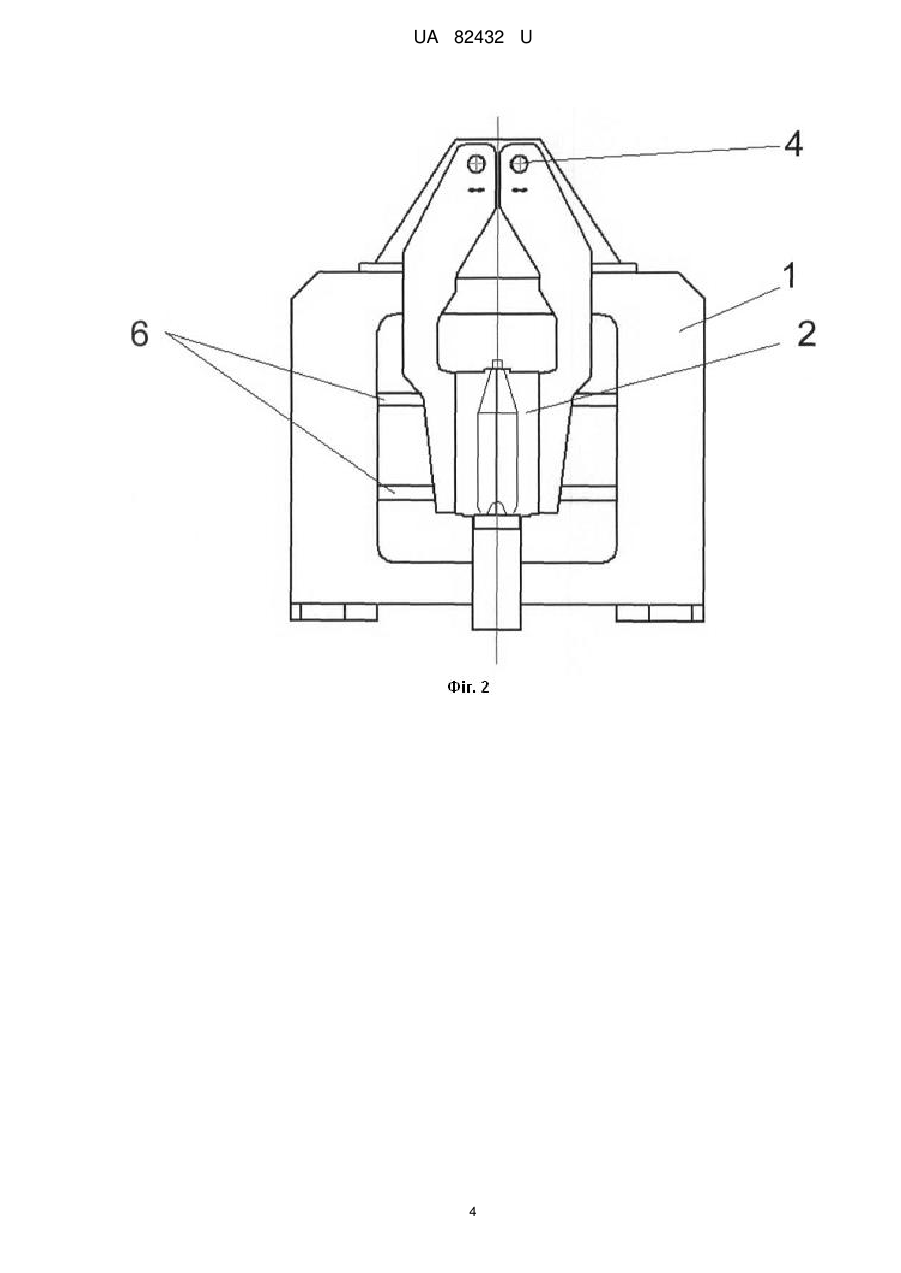

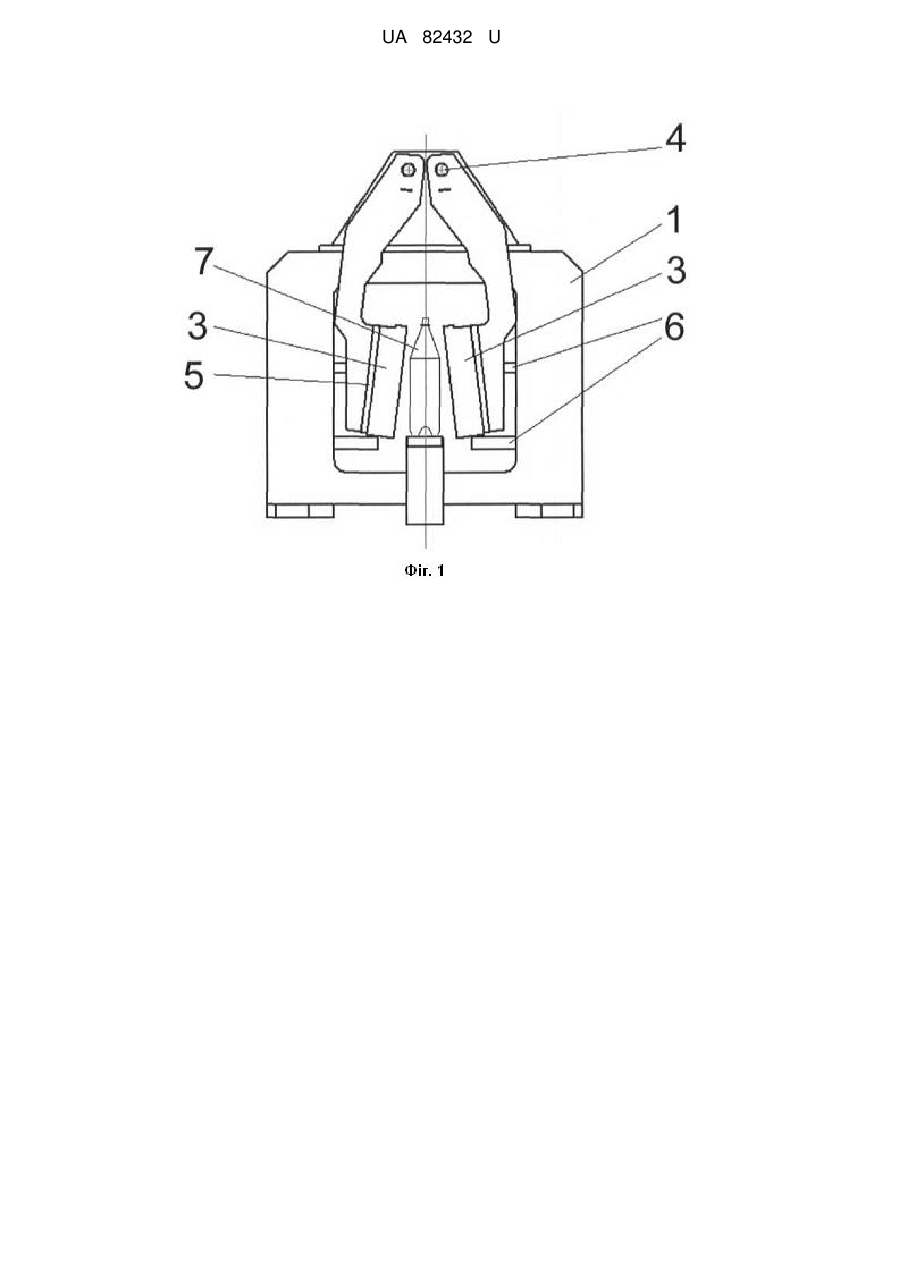

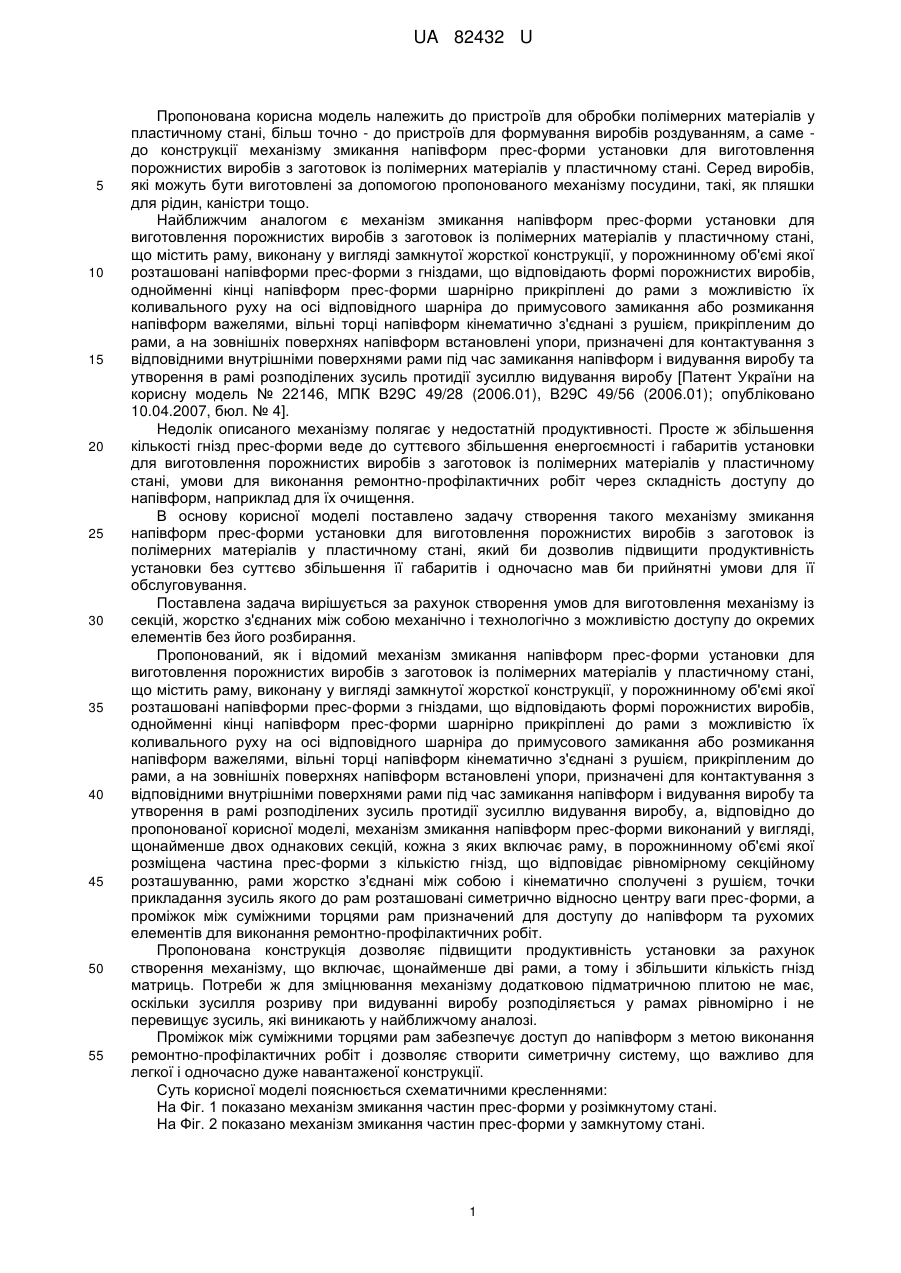

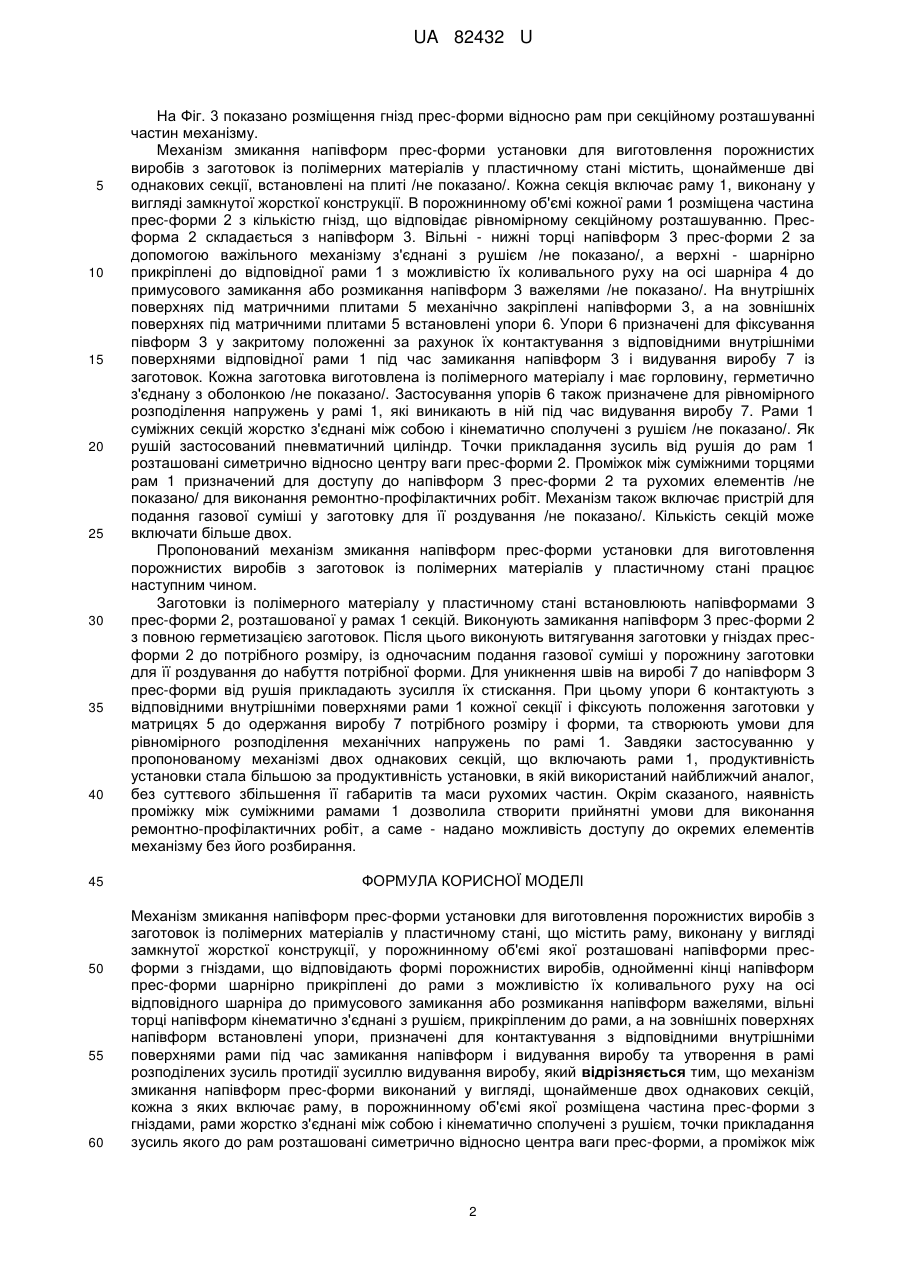

Реферат: Механізм змикання напівформ прес-форми установки для виготовлення порожнистих виробів з заготовок із полімерних матеріалів у пластичному стані містить раму, прес-форми з гніздами, шарніри, важелі, рушій, упори. Рама виконана у вигляді замкнутої жорсткої конструкції, у порожнинному об’ємі якої розташовані прес-форми з гніздами. Гнізда відповідають формі порожнистих виробів. Однойменні кінці напівформ прес-форми шарнірно прикріплені до рами з можливістю їх коливального руху на осі відповідного шарніра до примусового змикання або розмикання напівформ важелями. Упори призначені для контактування з внутрішніми поверхнями рами під час змикання напівформ. Механізм змикання напівформ прес-форми виконаний у вигляді, щонайменше двох однакових секцій, кожна з яких включає раму, в порожнинному об'ємі якої розміщена частина прес-форми з гніздами. Точки прикладання зусиль рушія до рам розташовані симетрично відносно центру ваги прес-форми. Проміжок між суміжними торцями рам призначений для доступу до напівформ та рухомих елементів для виконання ремонтно-профілактичних робіт. UA 82432 U (54) МЕХАНІЗМ ЗМИКАННЯ НАПІВФОРМ ПРЕС-ФОРМИ УСТАНОВКИ ДЛЯ ВИГОТОВЛЕННЯ ПОРОЖНИСТИХ ВИРОБІВ З ЗАГОТОВОК ІЗ ПОЛІМЕРНИХ МАТЕРІАЛІВ У ПЛАСТИЧНОМУ СТАНІ UA 82432 U UA 82432 U 5 10 15 20 25 30 35 40 45 50 55 Пропонована корисна модель належить до пристроїв для обробки полімерних матеріалів у пластичному стані, більш точно - до пристроїв для формування виробів роздуванням, а саме до конструкції механізму змикання напівформ прес-форми установки для виготовлення порожнистих виробів з заготовок із полімерних матеріалів у пластичному стані. Серед виробів, які можуть бути виготовлені за допомогою пропонованого механізму посудини, такі, як пляшки для рідин, каністри тощо. Найближчим аналогом є механізм змикання напівформ прес-форми установки для виготовлення порожнистих виробів з заготовок із полімерних матеріалів у пластичному стані, що містить раму, виконану у вигляді замкнутої жорсткої конструкції, у порожнинному об'ємі якої розташовані напівформи прес-форми з гніздами, що відповідають формі порожнистих виробів, однойменні кінці напівформ прес-форми шарнірно прикріплені до рами з можливістю їх коливального руху на осі відповідного шарніра до примусового замикання або розмикання напівформ важелями, вільні торці напівформ кінематично з'єднані з рушієм, прикріпленим до рами, а на зовнішніх поверхнях напівформ встановлені упори, призначені для контактування з відповідними внутрішніми поверхнями рами під час замикання напівформ і видування виробу та утворення в рамі розподілених зусиль протидії зусиллю видування виробу [Патент України на корисну модель № 22146, МПК В29С 49/28 (2006.01), В29С 49/56 (2006.01); опубліковано 10.04.2007, бюл. № 4]. Недолік описаного механізму полягає у недостатній продуктивності. Просте ж збільшення кількості гнізд прес-форми веде до суттєвого збільшення енергоємності і габаритів установки для виготовлення порожнистих виробів з заготовок із полімерних матеріалів у пластичному стані, умови для виконання ремонтно-профілактичних робіт через складність доступу до напівформ, наприклад для їх очищення. В основу корисної моделі поставлено задачу створення такого механізму змикання напівформ прес-форми установки для виготовлення порожнистих виробів з заготовок із полімерних матеріалів у пластичному стані, який би дозволив підвищити продуктивність установки без суттєво збільшення її габаритів і одночасно мав би прийнятні умови для її обслуговування. Поставлена задача вирішується за рахунок створення умов для виготовлення механізму із секцій, жорстко з'єднаних між собою механічно і технологічно з можливістю доступу до окремих елементів без його розбирання. Пропонований, як і відомий механізм змикання напівформ прес-форми установки для виготовлення порожнистих виробів з заготовок із полімерних матеріалів у пластичному стані, що містить раму, виконану у вигляді замкнутої жорсткої конструкції, у порожнинному об'ємі якої розташовані напівформи прес-форми з гніздами, що відповідають формі порожнистих виробів, однойменні кінці напівформ прес-форми шарнірно прикріплені до рами з можливістю їх коливального руху на осі відповідного шарніра до примусового замикання або розмикання напівформ важелями, вільні торці напівформ кінематично з'єднані з рушієм, прикріпленим до рами, а на зовнішніх поверхнях напівформ встановлені упори, призначені для контактування з відповідними внутрішніми поверхнями рами під час замикання напівформ і видування виробу та утворення в рамі розподілених зусиль протидії зусиллю видування виробу, а, відповідно до пропонованої корисної моделі, механізм змикання напівформ прес-форми виконаний у вигляді, щонайменше двох однакових секцій, кожна з яких включає раму, в порожнинному об'ємі якої розміщена частина прес-форми з кількістю гнізд, що відповідає рівномірному секційному розташуванню, рами жорстко з'єднані між собою і кінематично сполучені з рушієм, точки прикладання зусиль якого до рам розташовані симетрично відносно центру ваги прес-форми, а проміжок між суміжними торцями рам призначений для доступу до напівформ та рухомих елементів для виконання ремонтно-профілактичних робіт. Пропонована конструкція дозволяє підвищити продуктивність установки за рахунок створення механізму, що включає, щонайменше дві рами, а тому і збільшити кількість гнізд матриць. Потреби ж для зміцнювання механізму додатковою підматричною плитою не має, оскільки зусилля розриву при видуванні виробу розподіляється у рамах рівномірно і не перевищує зусиль, які виникають у найближчому аналозі. Проміжок між суміжними торцями рам забезпечує доступ до напівформ з метою виконання ремонтно-профілактичних робіт і дозволяє створити симетричну систему, що важливо для легкої і одночасно дуже навантаженої конструкції. Суть корисної моделі пояснюється схематичними кресленнями: На Фіг. 1 показано механізм змикання частин прес-форми у розімкнутому стані. На Фіг. 2 показано механізм змикання частин прес-форми у замкнутому стані. 1 UA 82432 U 5 10 15 20 25 30 35 40 45 50 55 60 На Фіг. 3 показано розміщення гнізд прес-форми відносно рам при секційному розташуванні частин механізму. Механізм змикання напівформ прес-форми установки для виготовлення порожнистих виробів з заготовок із полімерних матеріалів у пластичному стані містить, щонайменше дві однакових секції, встановлені на плиті /не показано/. Кожна секція включає раму 1, виконану у вигляді замкнутої жорсткої конструкції. В порожнинному об'ємі кожної рами 1 розміщена частина прес-форми 2 з кількістю гнізд, що відповідає рівномірному секційному розташуванню. Пресформа 2 складається з напівформ 3. Вільні - нижні торці напівформ 3 прес-форми 2 за допомогою важільного механізму з'єднані з рушієм /не показано/, а верхні - шарнірно прикріплені до відповідної рами 1 з можливістю їх коливального руху на осі шарніра 4 до примусового замикання або розмикання напівформ 3 важелями /не показано/. На внутрішніх поверхнях під матричними плитами 5 механічно закріплені напівформи 3, а на зовнішніх поверхнях під матричними плитами 5 встановлені упори 6. Упори 6 призначені для фіксування півформ 3 у закритому положенні за рахунок їх контактування з відповідними внутрішніми поверхнями відповідної рами 1 під час замикання напівформ 3 і видування виробу 7 із заготовок. Кожна заготовка виготовлена із полімерного матеріалу і має горловину, герметично з'єднану з оболонкою /не показано/. Застосування упорів 6 також призначене для рівномірного розподілення напружень у рамі 1, які виникають в ній під час видування виробу 7. Рами 1 суміжних секцій жорстко з'єднані між собою і кінематично сполучені з рушієм /не показано/. Як рушій застосований пневматичний циліндр. Точки прикладання зусиль від рушія до рам 1 розташовані симетрично відносно центру ваги прес-форми 2. Проміжок між суміжними торцями рам 1 призначений для доступу до напівформ 3 прес-форми 2 та рухомих елементів /не показано/ для виконання ремонтно-профілактичних робіт. Механізм також включає пристрій для подання газової суміші у заготовку для її роздування /не показано/. Кількість секцій може включати більше двох. Пропонований механізм змикання напівформ прес-форми установки для виготовлення порожнистих виробів з заготовок із полімерних матеріалів у пластичному стані працює наступним чином. Заготовки із полімерного матеріалу у пластичному стані встановлюють напівформами 3 прес-форми 2, розташованої у рамах 1 секцій. Виконують замикання напівформ 3 прес-форми 2 з повною герметизацією заготовок. Після цього виконують витягування заготовки у гніздах пресформи 2 до потрібного розміру, із одночасним подання газової суміші у порожнину заготовки для її роздування до набуття потрібної форми. Для уникнення швів на виробі 7 до напівформ 3 прес-форми від рушія прикладають зусилля їх стискання. При цьому упори 6 контактують з відповідними внутрішніми поверхнями рами 1 кожної секції і фіксують положення заготовки у матрицях 5 до одержання виробу 7 потрібного розміру і форми, та створюють умови для рівномірного розподілення механічних напружень по рамі 1. Завдяки застосуванню у пропонованому механізмі двох однакових секцій, що включають рами 1, продуктивність установки стала більшою за продуктивність установки, в якій використаний найближчий аналог, без суттєвого збільшення її габаритів та маси рухомих частин. Окрім сказаного, наявність проміжку між суміжними рамами 1 дозволила створити прийнятні умови для виконання ремонтно-профілактичних робіт, а саме - надано можливість доступу до окремих елементів механізму без його розбирання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Механізм змикання напівформ прес-форми установки для виготовлення порожнистих виробів з заготовок із полімерних матеріалів у пластичному стані, що містить раму, виконану у вигляді замкнутої жорсткої конструкції, у порожнинному об'ємі якої розташовані напівформи пресформи з гніздами, що відповідають формі порожнистих виробів, однойменні кінці напівформ прес-форми шарнірно прикріплені до рами з можливістю їх коливального руху на осі відповідного шарніра до примусового замикання або розмикання напівформ важелями, вільні торці напівформ кінематично з'єднані з рушієм, прикріпленим до рами, а на зовнішніх поверхнях напівформ встановлені упори, призначені для контактування з відповідними внутрішніми поверхнями рами під час замикання напівформ і видування виробу та утворення в рамі розподілених зусиль протидії зусиллю видування виробу, який відрізняється тим, що механізм змикання напівформ прес-форми виконаний у вигляді, щонайменше двох однакових секцій, кожна з яких включає раму, в порожнинному об'ємі якої розміщена частина прес-форми з гніздами, рами жорстко з'єднані між собою і кінематично сполучені з рушієм, точки прикладання зусиль якого до рам розташовані симетрично відносно центра ваги прес-форми, а проміжок між 2 UA 82432 U суміжними торцями рам призначений для доступу до напівформ та рухомих елементів для виконання ремонтно-профілактичних робіт. 3 UA 82432 U 4 UA 82432 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
