Шайба комарницького

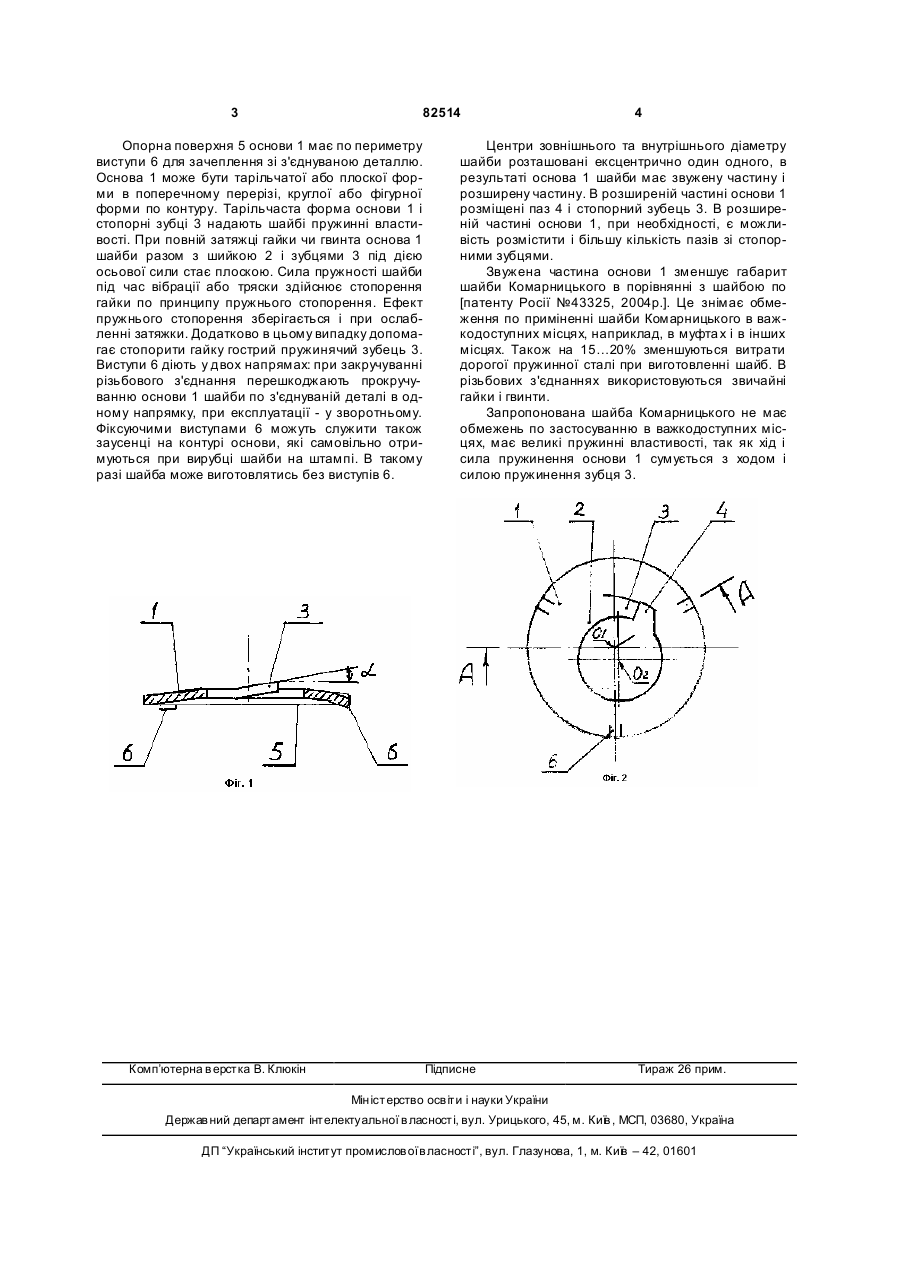

Шайба стопорна, яка має основу, вн утрішній вінець з пазами, від яких відігнуто в сторону гайки щонайменше один стопорний зубець на кут, вибраний із умови забезпечення плоскої форми шайби при повній її затяжці, яка відрізняється тим, що центри зовнішнього та внутрішнього діаметрів шайби розміщені ексцентрично один відносно одного, а всі відігнуті стопорні зубці знаходяться в розширеній частині основи. (19) (21) a200510338 (22) 02.11.2005 (24) 25.04.2008 (46) 25.04.2008, Бюл.№ 8, 2008 р. (72) КОМАРНИЦЬКИЙ ІВАН АНДРІЙОВИЧ, U A (73) КОМАРНИЦЬКИЙ ІВАН АНДРІЙОВИЧ, U A (56) SU 720215 від 08.03.1980 US 133324 від 26.11.1872 US 1637620 від 24.11.1926 Шайба пружинная ГОСТ 6402-70 Плоская шайба ГОСТ 11371-78 RU 43325 від 10.01.2005 UA 50338 від 15.10.2002 SU 45873 від 31.01.1936 US 158149 від 22.12.1874 US 302806 від 29.07.1884 3 82514 Опорна поверхня 5 основи 1 має по периметру виступи 6 для зачеплення зі з'єднуваною деталлю. Основа 1 може бути тарільчатої або плоскої форми в поперечному перерізі, круглої або фігурної форми по контуру. Тарільчаста форма основи 1 і стопорні зубці 3 надають шайбі пружинні властивості. При повній затяжці гайки чи гвинта основа 1 шайби разом з шийкою 2 і зубцями 3 під дією осьової сили стає плоскою. Сила пружності шайби під час вібрації або тряски здійснює стопорення гайки по принципу пружнього стопорення. Ефект пружнього стопорення зберігається і при ослабленні затяжки. Додатково в цьому випадку допомагає стопорити гайку гострий пружинячий зубець 3. Виступи 6 діють у двох напрямах: при закручуванні різьбового з'єднання перешкоджають прокручуванню основи 1 шайби по з'єднуваній деталі в одному напрямку, при експлуатації - у зворотньому. Фіксуючими виступами 6 можуть служити також заусенці на контурі основи, які самовільно отримуються при вирубці шайби на штампі. В такому разі шайба може виготовлятись без виступів 6. Комп’ютерна в ерстка В. Клюкін 4 Центри зовнішнього та внутрішнього діаметру шайби розташовані ексцентрично один одного, в результаті основа 1 шайби має звужену частину і розширену частину. В розширеній частині основи 1 розміщені паз 4 і стопорний зубець 3. В розширеній частині основи 1, при необхідності, є можливість розмістити і більшу кількість пазів зі стопорними зубцями. Звужена частина основи 1 зменшує габарит шайби Комарницького в порівнянні з шайбою по [патенту Росії №43325, 2004р.]. Це знімає обмеження по приміненні шайби Комарницького в важкодоступних місцях, наприклад, в муфта х і в інших місцях. Також на 15…20% зменшуються витрати дорогої пружинної сталі при виготовленні шайб. В різьбових з'єднаннях використовуються звичайні гайки і гвинти. Запропонована шайба Комарницького не має обмежень по застосуванню в важкодоступних місцях, має великі пружинні властивості, так як хід і сила пружинення основи 1 сумується з ходом і силою пружинення зубця 3. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
