Картонна упаковка для поштучного дозування драже

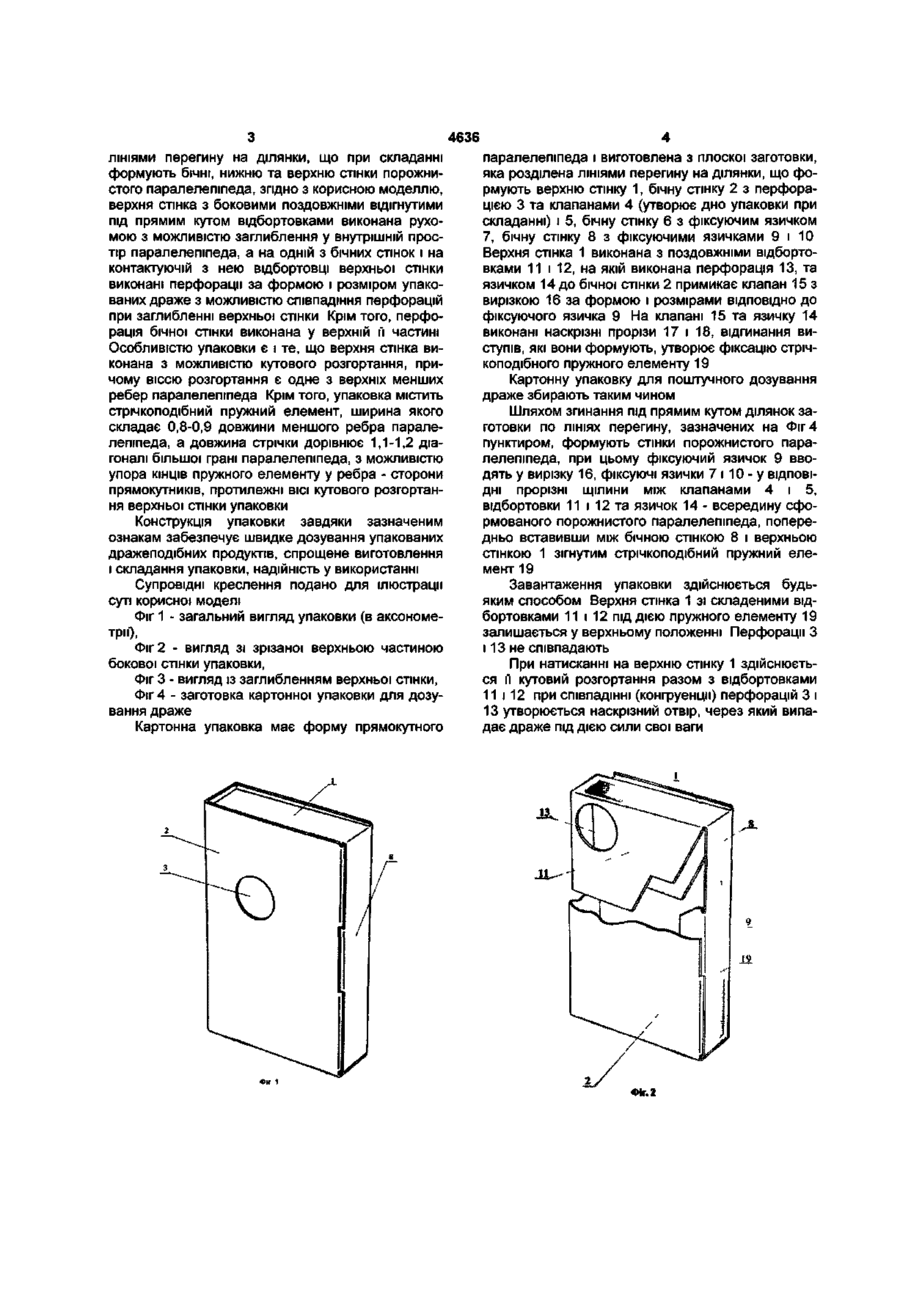

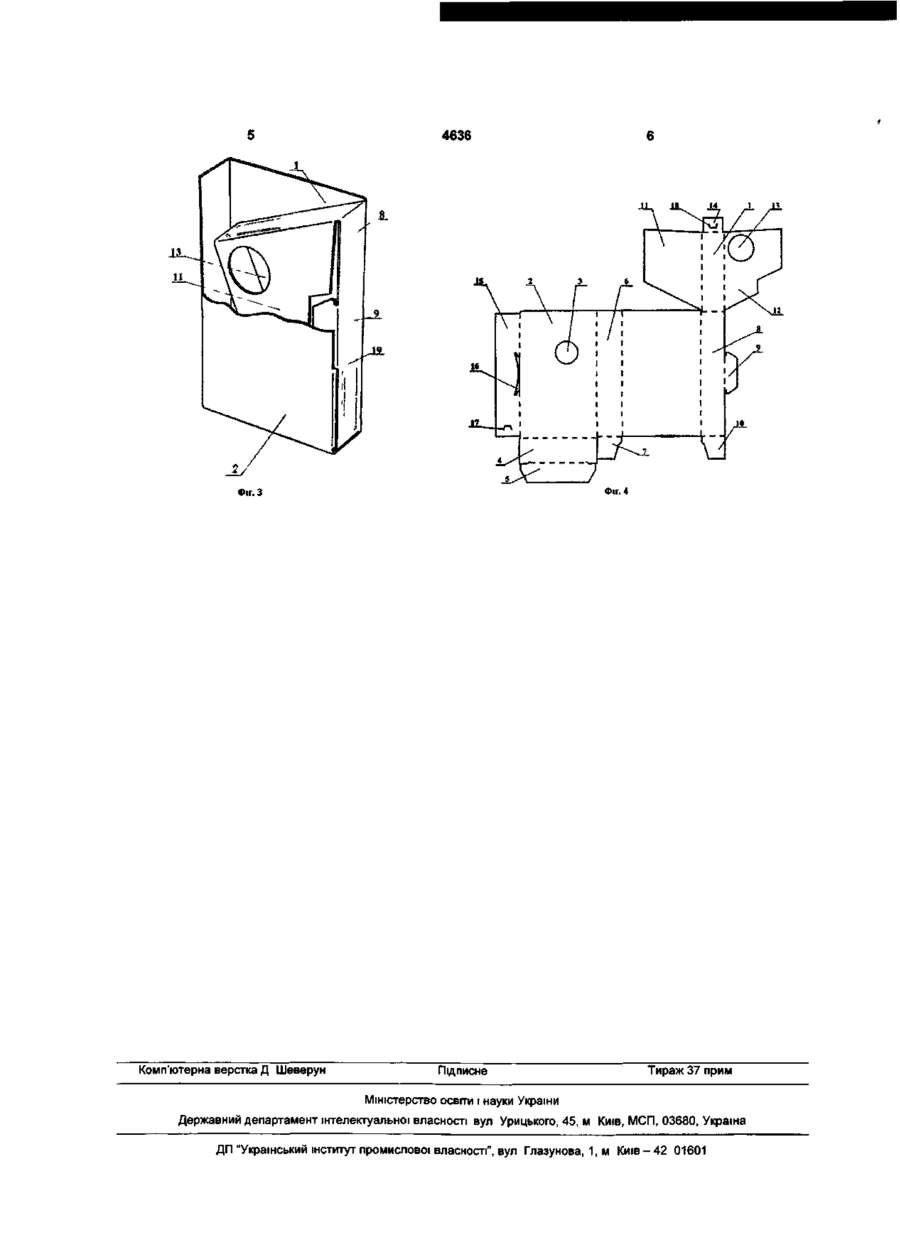

1 Картонна упаковка для поштучного дозування драже, яка виконана з плоскої заготовки, поділеної ЛІНІЯМИ перегину на ділянки, що при складанні формують бічні, нижню та верхню стінки порожнистого паралелепіпеда, яка відрізняється тим, що верхня стінка з боковими поздовжніми відігнутими під прямим кутом відбортовками виконана рухомою з можливістю заглиблення у внутрішній простір паралелепіпеда, а на одній з бічних стінок і на контактуючій з нею відбортовці верхньої Корисна модель, що заявляється, відноситься до конструкції упаковок для зберігання і дозування невеликих порцій продуктів, яким не потрібна повна герметичність упаковки, наприклад, пігулкоподібних виробів - драже кавових, а також продуктів, які мають іншу форму, схожу з драже (фр dragee цукерки округлої форми) - ПІЛЮЛІ, гранули, капсули тощо ВІДОМІ численні варіанти упаковок для зберігання і дозування сипучих матеріалів або штучних виробів упаковка для драже tic-tac (компанія ФЕРРЕРО с п А , Італія), SMINT, Xylitol (ООО "Чупа Чупс Рус", Російська Федерація), заготовка для упаковки сигарет [патент України №65579, Офіційний бюлетень "Промислова власність" №4, 2004], деклараційний патент України на корисну модель "Упаковка для сипучих продуктів, випускний клапан упаковки для сипучих продуктів і заготовка упаковки для сипучих продуктів" [патент №1694, Офіційний бюлетень "Промислова власність" №3, 2003] ВІДОМІ упаковки виконані у вигляді коробчастої конструкції з паперового, полімерного або подібного матеріалу з формуванням бічних, нижньої та верхньої стінок (граней паралелепіпеда), причому, стінки виконані перфорації за формою і розміром упакованих драже з можливістю конгруенції перфорацій при заглибленні верхньої стінки 2 Упаковка за п 1, яка відрізняється тим, що перфорація бічної стінки виконана у верхній її частині 3 Упаковка за пп 1 і 2, яка відрізняється тим, що верхня стінка виконана з можливістю кутового розгортання, причому віссю розгортання є одне з верхніх менших ребер паралелепіпеда 4 Упаковка за п 3, яка відрізняється тим, що містить стрічкоподібний пружний елемент, ширина якого складає 0,8-0,9 довжини меншого ребра паралелепіпеда, а довжина стрічки дорівнює 1,1-1,2 діагоналі більшої грані паралелепіпеда, з можливістю упора КІНЦІВ пружного елементу у ребра - сторони прямокутників, протилежні осі кутового розвороту верхньої стінки упаковки як правило, верхня стінка виконана відкидною або з випускним клапаном Недоліком таких упаковок є їх значна вартість або неможливість щільного закриття після відкриття випускного клапану і виймання (витягання) частини продукту Відома картонна упаковка (деклараційний патент України №2457 на корисну модель, Офіційний бюлетень "Промислова власність" №4, 2004), яка виконана з плоскої заготовки, поділеної ЛІНІЯМИ перегину на ділянки, що формують бічні, нижню та верхню стінки На бічній СТІНЦІ упаковки виконана вертикальна або скісна закрита прозорою плівкою щілина, що дозволяє визначити КІЛЬКІСТЬ вмісту продукту, що залишається в упаковці в процесі його поступового використання, однак, процес дозування продукту утруднений В основу корисної моделі поставлено завдання розробки упаковки нового типу, яка б дозволила простим способом у процесі використання упакованого продукту у вигляді драже здійснювати його дозування Поставлене завдання вирішується тим, що картонна упаковка для поштучного дозування драже, яка виконана з плоскої заготовки, поділеної СО со CD 4636 ЛІНІЯМИ перегину на ділянки, що при складанні формують бічні, нижню та верхню стінки порожнистого паралелепіпеда, згідно з корисною моделлю, верхня стінка з боковими поздовжніми відігнутими під прямим кутом відбортовками виконана рухомою з можливістю заглиблення у внутрішній простір паралелепіпеда, а на одній з бічних стінок і на контактуючій з нею відбортовці верхньої стінки виконані перфорації за формою і розміром упакованих драже з можливістю співпадіння перфорацій при заглибленні верхньої стінки Крім того, перфорація бічної стінки виконана у верхній її частині Особливістю упаковки є і те, що верхня стінка виконана з можливістю кутового розгортання, причому віссю розгортання є одне з верхніх менших ребер паралелепіпеда Крім того, упаковка містить стрічкоподібний пружний елемент, ширина якого складає 0,8-0,9 довжини меншого ребра паралелепіпеда, а довжина стрічки дорівнює 1,1-1,2 діагоналі більшої грані паралелепіпеда, з можливістю упора КІНЦІВ пружного елементу у ребра - сторони прямокутників, протилежні ВІСІ кутового розгортання верхньої стінки упаковки Конструкція упаковки завдяки зазначеним ознакам забезпечує швидке дозування упакованих дражеподібних продуктів, спрощене виготовлення і складання упаковки, надійність у використанні Супровідні креслення подано для ілюстрації суті корисної моделі Фіг 1 - загальний вигляд упаковки (в аксонометрії"), Фіг 2 - вигляд зі зрізаної верхньою частиною бокової стінки упаковки, Фіг 3 - вигляд із заглибленням верхньої стінки, Фіг 4 - заготовка картонної упаковки для дозування драже Картонна упаковка має форму прямокутного паралелепіпеда і виготовлена з плоскої заготовки, яка розділена ЛІНІЯМИ перегину на ділянки, що формують верхню стінку 1, бічну стінку 2 з перфорацією 3 та клапанами 4 (утворює дно упаковки при складанні) і 5, бічну стінку 6 з фіксуючим язичком 7, бічну стінку 8 з фіксуючими язичками 9 і 10 Верхня стінка 1 виконана з поздовжніми відбортовками 11 і 12, на якій виконана перфорація 13, та язичком 14 до бічної стінки 2 примикає клапан 15 з вирізкою 16 за формою і розмірами ВІДПОВІДНО ДО фіксуючого язичка 9 На клапані 15 та язичку 14 виконані наскрізні прорізи 17 і 18, відгинання виступів, які вони формують, утворює фіксацію стрічкоподібного пружного елементу 19 Картонну упаковку для поштучного дозування драже збирають таким чином Шляхом згинання під прямим кутом ділянок заготовки по ЛІНІЯХ перегину, зазначених на Фіг 4 пунктиром, формують стінки порожнистого паралелепіпеда, при цьому фіксуючий язичок 9 вводять у вирізку 16, фіксуючі язички 7 і 10 - у ВІДПОВІДНІ прорізні щілини між клапанами 4 і 5, відбортовки 11 і 12 та язичок 14 - всередину сформованого порожнистого паралелепіпеда, попередньо вставивши між бічною стінкою 8 і верхньою стінкою 1 зігнутим стрічкоподібний пружний елемент 19 Завантаження упаковки здійснюється будьяким способом Верхня стінка 1 зі складеними відбортовками 11 і 12 під дією пружного елементу 19 залишається у верхньому положенні Перфорації З і 13 не співпадають При натисканні на верхню стінку 1 здійснюється її кутовий розгортання разом з відбортовками 11 і 12 при співпадшні (конгруенції) перфорацій 3 і 13 утворюється наскрізний отвір, через який випадає драже під дією сили свої ваги Фіг. 2 4636 Фіг. 4 Фіг. З Комп'ютерна верстка Д Шеверун Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м К и ї в - 4 2 01601
