Снаряд

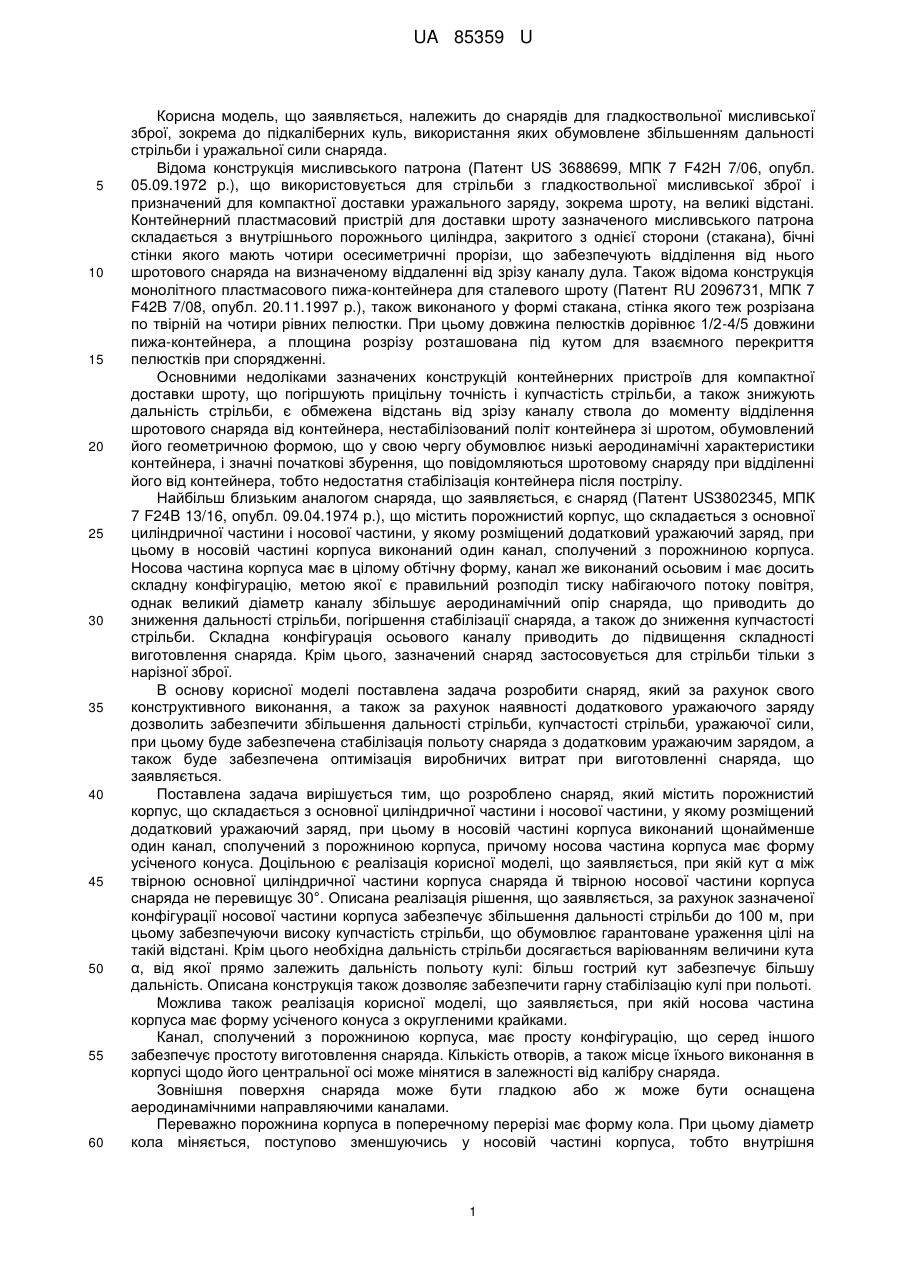

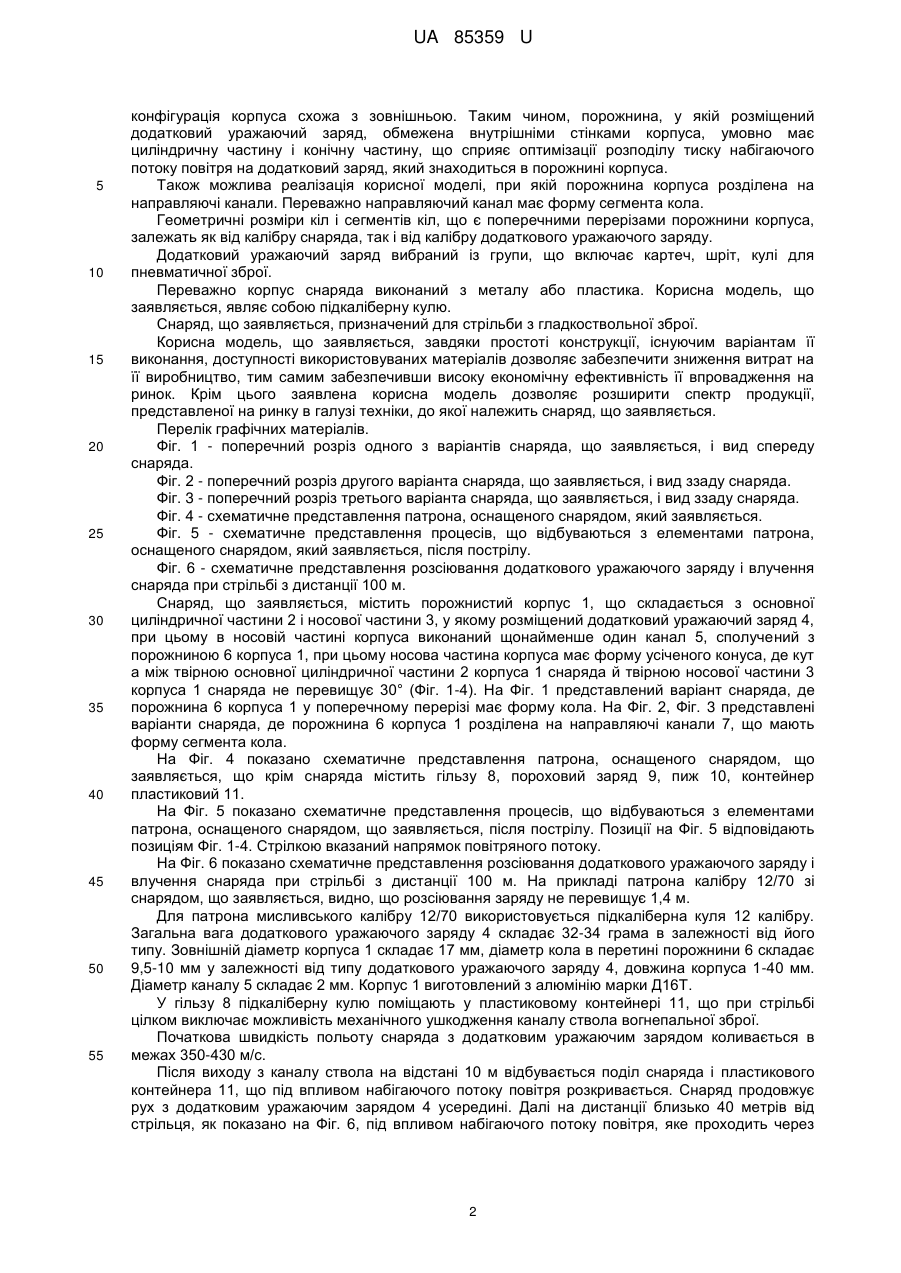

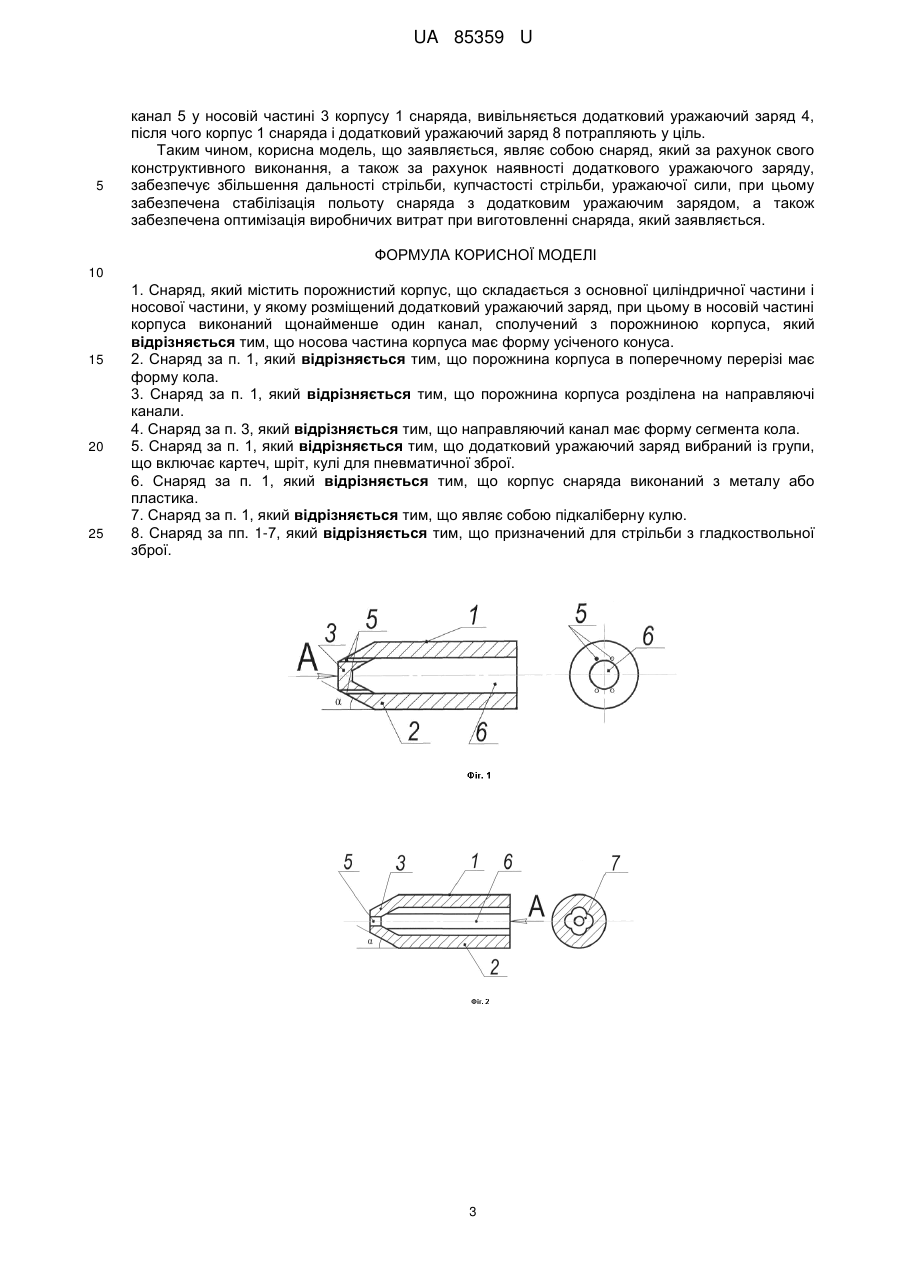

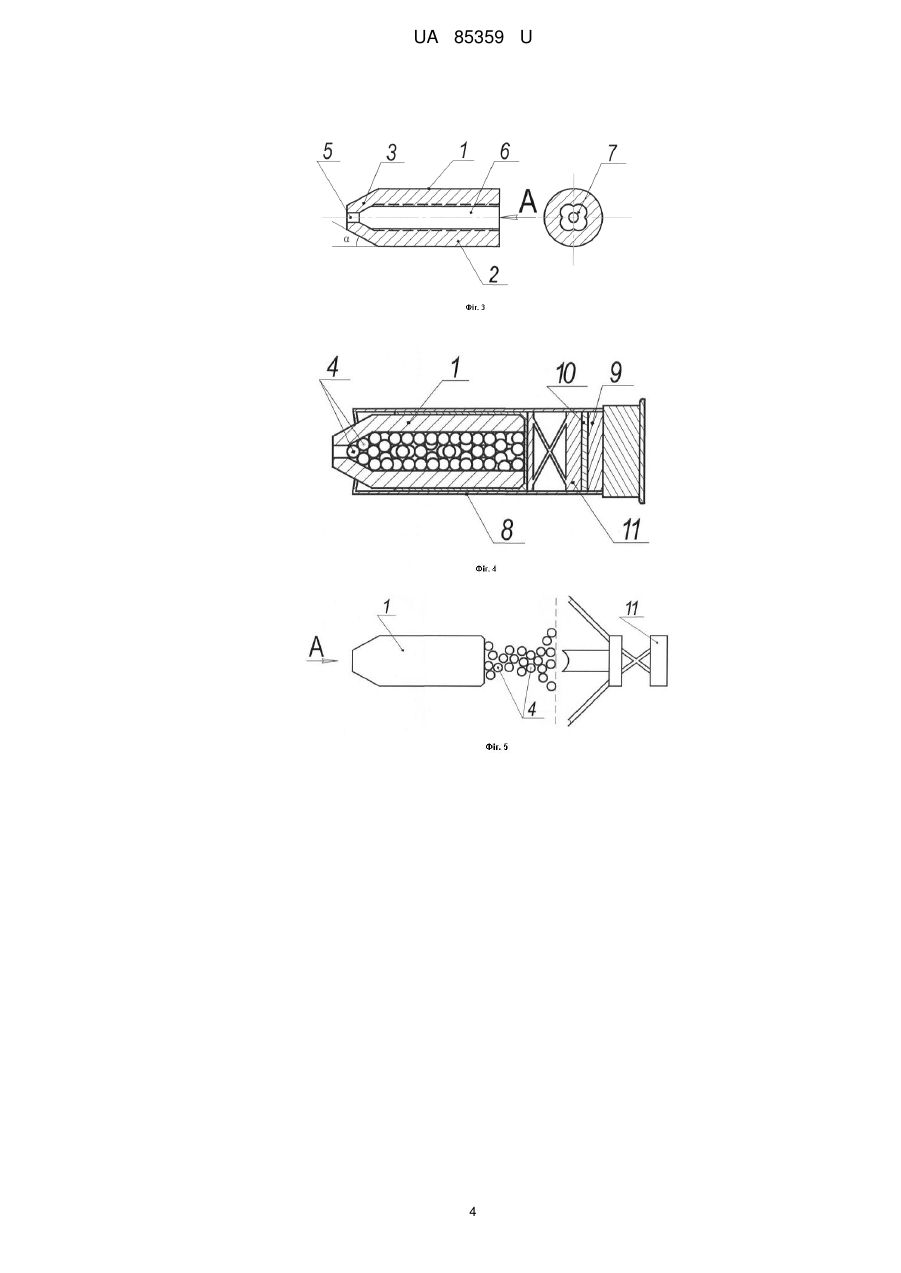

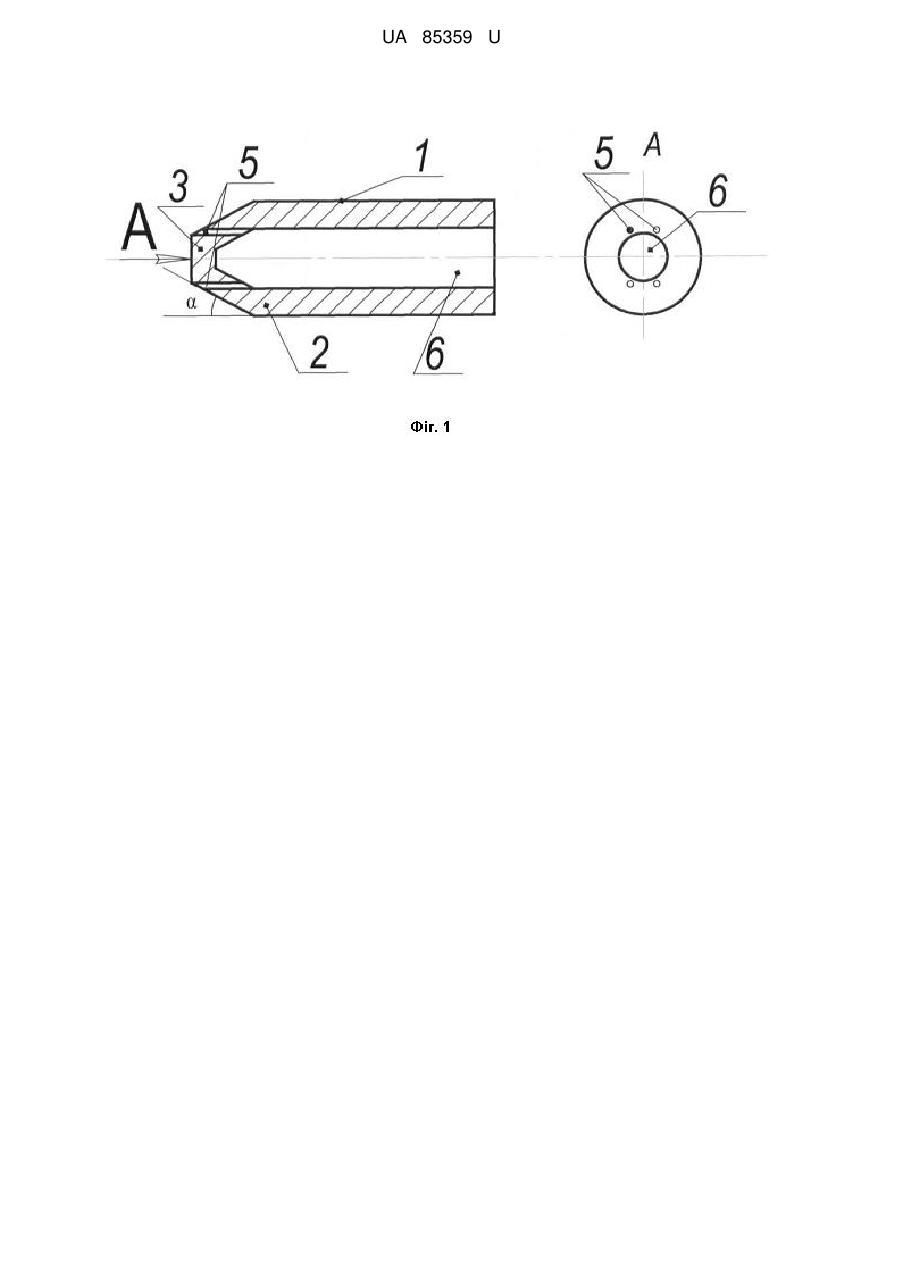

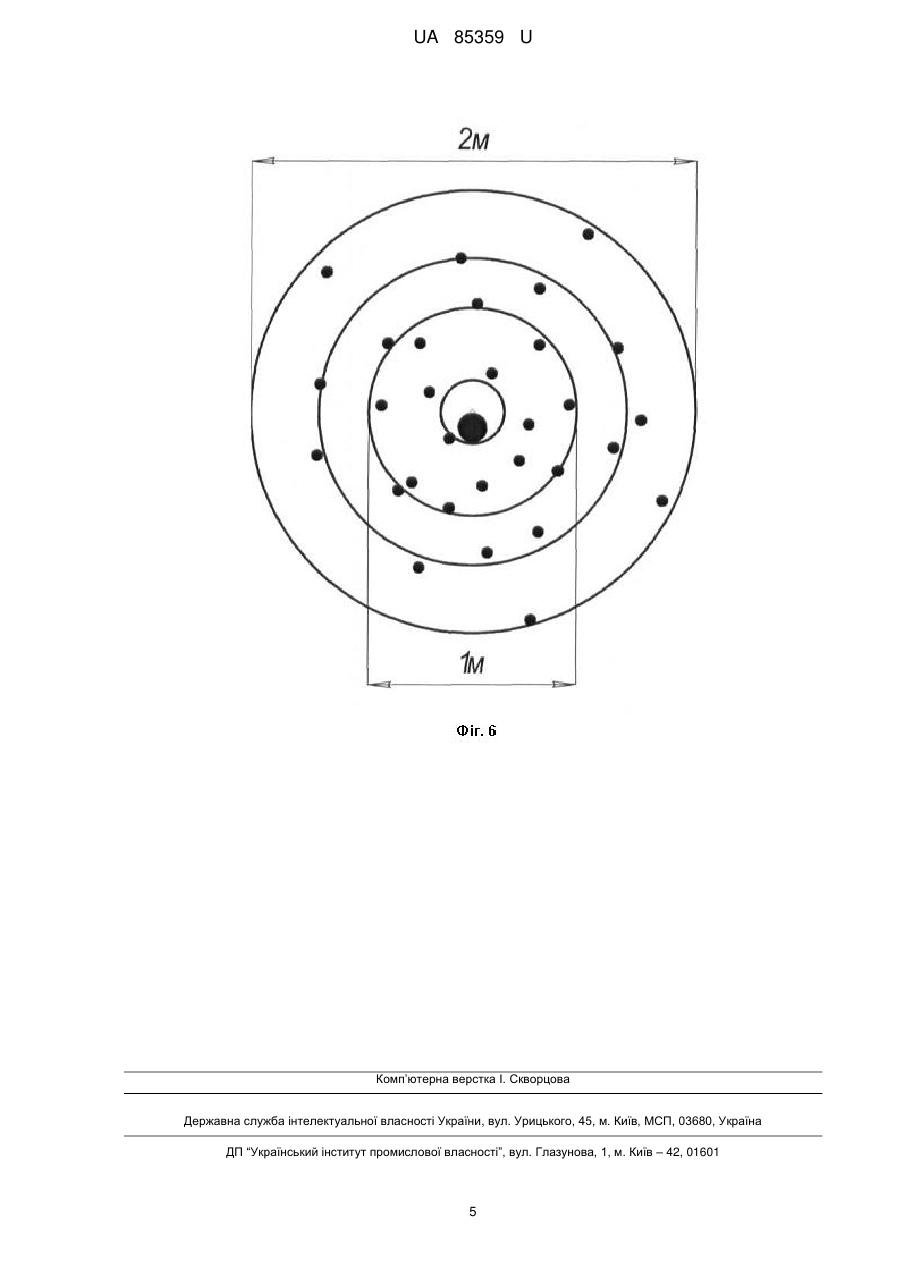

Реферат: Снаряд містить порожнистий корпус, що складається з основної циліндричної частини і носової частини, у якому розміщений додатковий уражаючий заряд, при цьому в носовій частині корпуса виконаний щонайменше один канал, сполучений з порожниною корпуса, причому носова частина корпуса має форму усіченого конуса. UA 85359 U (12) UA 85359 U UA 85359 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, належить до снарядів для гладкоствольної мисливської зброї, зокрема до підкаліберних куль, використання яких обумовлене збільшенням дальності стрільби і уражальної сили снаряда. Відома конструкція мисливського патрона (Патент US 3688699, МПК 7 F42H 7/06, опубл. 05.09.1972 p.), що використовується для стрільби з гладкоствольної мисливської зброї і призначений для компактної доставки уражального заряду, зокрема шроту, на великі відстані. Контейнерний пластмасовий пристрій для доставки шроту зазначеного мисливського патрона складається з внутрішнього порожнього циліндра, закритого з однієї сторони (стакана), бічні стінки якого мають чотири осесиметричні прорізи, що забезпечують відділення від нього шротового снаряда на визначеному віддаленні від зрізу каналу дула. Також відома конструкція монолітного пластмасового пижа-контейнера для сталевого шроту (Патент RU 2096731, МПК 7 F42B 7/08, опубл. 20.11.1997 p.), також виконаного у формі стакана, стінка якого теж розрізана по твірній на чотири рівних пелюстки. При цьому довжина пелюстків дорівнює 1/2-4/5 довжини пижа-контейнера, а площина розрізу розташована під кутом для взаємного перекриття пелюстків при спорядженні. Основними недоліками зазначених конструкцій контейнерних пристроїв для компактної доставки шроту, що погіршують прицільну точність і купчастість стрільби, а також знижують дальність стрільби, є обмежена відстань від зрізу каналу ствола до моменту відділення шротового снаряда від контейнера, нестабілізований політ контейнера зі шротом, обумовлений його геометричною формою, що у свою чергу обумовлює низькі аеродинамічні характеристики контейнера, і значні початкові збурення, що повідомляються шротовому снаряду при відділенні його від контейнера, тобто недостатня стабілізація контейнера після пострілу. Найбільш близьким аналогом снаряда, що заявляється, є снаряд (Патент US3802345, МПК 7 F24B 13/16, опубл. 09.04.1974 p.), що містить порожнистий корпус, що складається з основної циліндричної частини і носової частини, у якому розміщений додатковий уражаючий заряд, при цьому в носовій частині корпуса виконаний один канал, сполучений з порожниною корпуса. Носова частина корпуса має в цілому обтічну форму, канал же виконаний осьовим і має досить складну конфігурацію, метою якої є правильний розподіл тиску набігаючого потоку повітря, однак великий діаметр каналу збільшує аеродинамічний опір снаряда, що приводить до зниження дальності стрільби, погіршення стабілізації снаряда, а також до зниження купчастості стрільби. Складна конфігурація осьового каналу приводить до підвищення складності виготовлення снаряда. Крім цього, зазначений снаряд застосовується для стрільби тільки з нарізної зброї. В основу корисної моделі поставлена задача розробити снаряд, який за рахунок свого конструктивного виконання, а також за рахунок наявності додаткового уражаючого заряду дозволить забезпечити збільшення дальності стрільби, купчастості стрільби, уражаючої сили, при цьому буде забезпечена стабілізація польоту снаряда з додатковим уражаючим зарядом, а також буде забезпечена оптимізація виробничих витрат при виготовленні снаряда, що заявляється. Поставлена задача вирішується тим, що розроблено снаряд, який містить порожнистий корпус, що складається з основної циліндричної частини і носової частини, у якому розміщений додатковий уражаючий заряд, при цьому в носовій частині корпуса виконаний щонайменше один канал, сполучений з порожниною корпуса, причому носова частина корпуса має форму усіченого конуса. Доцільною є реалізація корисної моделі, що заявляється, при якій кут α між твірною основної циліндричної частини корпуса снаряда й твірною носової частини корпуса снаряда не перевищує 30°. Описана реалізація рішення, що заявляється, за рахунок зазначеної конфігурації носової частини корпуса забезпечує збільшення дальності стрільби до 100 м, при цьому забезпечуючи високу купчастість стрільби, що обумовлює гарантоване ураження цілі на такій відстані. Крім цього необхідна дальність стрільби досягається варіюванням величини кута α, від якої прямо залежить дальність польоту кулі: більш гострий кут забезпечує більшу дальність. Описана конструкція також дозволяє забезпечити гарну стабілізацію кулі при польоті. Можлива також реалізація корисної моделі, що заявляється, при якій носова частина корпуса має форму усіченого конуса з округленими крайками. Канал, сполучений з порожниною корпуса, має просту конфігурацію, що серед іншого забезпечує простоту виготовлення снаряда. Кількість отворів, а також місце їхнього виконання в корпусі щодо його центральної осі може мінятися в залежності від калібру снаряда. Зовнішня поверхня снаряда може бути гладкою або ж може бути оснащена аеродинамічними направляючими каналами. Переважно порожнина корпуса в поперечному перерізі має форму кола. При цьому діаметр кола міняється, поступово зменшуючись у носовій частині корпуса, тобто внутрішня 1 UA 85359 U 5 10 15 20 25 30 35 40 45 50 55 конфігурація корпуса схожа з зовнішньою. Таким чином, порожнина, у якій розміщений додатковий уражаючий заряд, обмежена внутрішніми стінками корпуса, умовно має циліндричну частину і конічну частину, що сприяє оптимізації розподілу тиску набігаючого потоку повітря на додатковий заряд, який знаходиться в порожнині корпуса. Також можлива реалізація корисної моделі, при якій порожнина корпуса розділена на направляючі канали. Переважно направляючий канал має форму сегмента кола. Геометричні розміри кіл і сегментів кіл, що є поперечними перерізами порожнини корпуса, залежать як від калібру снаряда, так і від калібру додаткового уражаючого заряду. Додатковий уражаючий заряд вибраний із групи, що включає картеч, шріт, кулі для пневматичної зброї. Переважно корпус снаряда виконаний з металу або пластика. Корисна модель, що заявляється, являє собою підкаліберну кулю. Снаряд, що заявляється, призначений для стрільби з гладкоствольної зброї. Корисна модель, що заявляється, завдяки простоті конструкції, існуючим варіантам її виконання, доступності використовуваних матеріалів дозволяє забезпечити зниження витрат на її виробництво, тим самим забезпечивши високу економічну ефективність її впровадження на ринок. Крім цього заявлена корисна модель дозволяє розширити спектр продукції, представленої на ринку в галузі техніки, до якої належить снаряд, що заявляється. Перелік графічних матеріалів. Фіг. 1 - поперечний розріз одного з варіантів снаряда, що заявляється, і вид спереду снаряда. Фіг. 2 - поперечний розріз другого варіанта снаряда, що заявляється, і вид ззаду снаряда. Фіг. 3 - поперечний розріз третього варіанта снаряда, що заявляється, і вид ззаду снаряда. Фіг. 4 - схематичне представлення патрона, оснащеного снарядом, який заявляється. Фіг. 5 - схематичне представлення процесів, що відбуваються з елементами патрона, оснащеного снарядом, який заявляється, після пострілу. Фіг. 6 - схематичне представлення розсіювання додаткового уражаючого заряду і влучення снаряда при стрільбі з дистанції 100 м. Снаряд, що заявляється, містить порожнистий корпус 1, що складається з основної циліндричної частини 2 і носової частини 3, у якому розміщений додатковий уражаючий заряд 4, при цьому в носовій частині корпуса виконаний щонайменше один канал 5, сполучений з порожниною 6 корпуса 1, при цьому носова частина корпуса має форму усіченого конуса, де кут а між твірною основної циліндричної частини 2 корпуса 1 снаряда й твірною носової частини 3 корпуса 1 снаряда не перевищує 30° (Фіг. 1-4). На Фіг. 1 представлений варіант снаряда, де порожнина 6 корпуса 1 у поперечному перерізі має форму кола. На Фіг. 2, Фіг. 3 представлені варіанти снаряда, де порожнина 6 корпуса 1 розділена на направляючі канали 7, що мають форму сегмента кола. На Фіг. 4 показано схематичне представлення патрона, оснащеного снарядом, що заявляється, що крім снаряда містить гільзу 8, пороховий заряд 9, пиж 10, контейнер пластиковий 11. На Фіг. 5 показано схематичне представлення процесів, що відбуваються з елементами патрона, оснащеного снарядом, що заявляється, після пострілу. Позиції на Фіг. 5 відповідають позиціям Фіг. 1-4. Стрілкою вказаний напрямок повітряного потоку. На Фіг. 6 показано схематичне представлення розсіювання додаткового уражаючого заряду і влучення снаряда при стрільбі з дистанції 100 м. На прикладі патрона калібру 12/70 зі снарядом, що заявляється, видно, що розсіювання заряду не перевищує 1,4 м. Для патрона мисливського калібру 12/70 використовується підкаліберна куля 12 калібру. Загальна вага додаткового уражаючого заряду 4 складає 32-34 грама в залежності від його типу. Зовнішній діаметр корпуса 1 складає 17 мм, діаметр кола в перетині порожнини 6 складає 9,5-10 мм у залежності від типу додаткового уражаючого заряду 4, довжина корпуса 1-40 мм. Діаметр каналу 5 складає 2 мм. Корпус 1 виготовлений з алюмінію марки Д16Т. У гільзу 8 підкаліберну кулю поміщають у пластиковому контейнері 11, що при стрільбі цілком виключає можливість механічного ушкодження каналу ствола вогнепальної зброї. Початкова швидкість польоту снаряда з додатковим уражаючим зарядом коливається в межах 350-430 м/с. Після виходу з каналу ствола на відстані 10 м відбувається поділ снаряда і пластикового контейнера 11, що під впливом набігаючого потоку повітря розкривається. Снаряд продовжує рух з додатковим уражаючим зарядом 4 усередині. Далі на дистанції близько 40 метрів від стрільця, як показано на Фіг. 6, під впливом набігаючого потоку повітря, яке проходить через 2 UA 85359 U 5 канал 5 у носовій частині 3 корпусу 1 снаряда, вивільняється додатковий уражаючий заряд 4, після чого корпус 1 снаряда і додатковий уражаючий заряд 8 потрапляють у ціль. Таким чином, корисна модель, що заявляється, являє собою снаряд, який за рахунок свого конструктивного виконання, а також за рахунок наявності додаткового уражаючого заряду, забезпечує збільшення дальності стрільби, купчастості стрільби, уражаючої сили, при цьому забезпечена стабілізація польоту снаряда з додатковим уражаючим зарядом, а також забезпечена оптимізація виробничих витрат при виготовленні снаряда, який заявляється. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Снаряд, який містить порожнистий корпус, що складається з основної циліндричної частини і носової частини, у якому розміщений додатковий уражаючий заряд, при цьому в носовій частині корпуса виконаний щонайменше один канал, сполучений з порожниною корпуса, який відрізняється тим, що носова частина корпуса має форму усіченого конуса. 2. Снаряд за п. 1, який відрізняється тим, що порожнина корпуса в поперечному перерізі має форму кола. 3. Снаряд за п. 1, який відрізняється тим, що порожнина корпуса розділена на направляючі канали. 4. Снаряд за п. 3, який відрізняється тим, що направляючий канал має форму сегмента кола. 5. Снаряд за п. 1, який відрізняється тим, що додатковий уражаючий заряд вибраний із групи, що включає картеч, шріт, кулі для пневматичної зброї. 6. Снаряд за п. 1, який відрізняється тим, що корпус снаряда виконаний з металу або пластика. 7. Снаряд за п. 1, який відрізняється тим, що являє собою підкаліберну кулю. 8. Снаряд за пп. 1-7, який відрізняється тим, що призначений для стрільби з гладкоствольної зброї. 3 UA 85359 U 4 UA 85359 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
