Пристрій для намотування та розмотування шлангів, кабелів та їм подібних (варіанти)

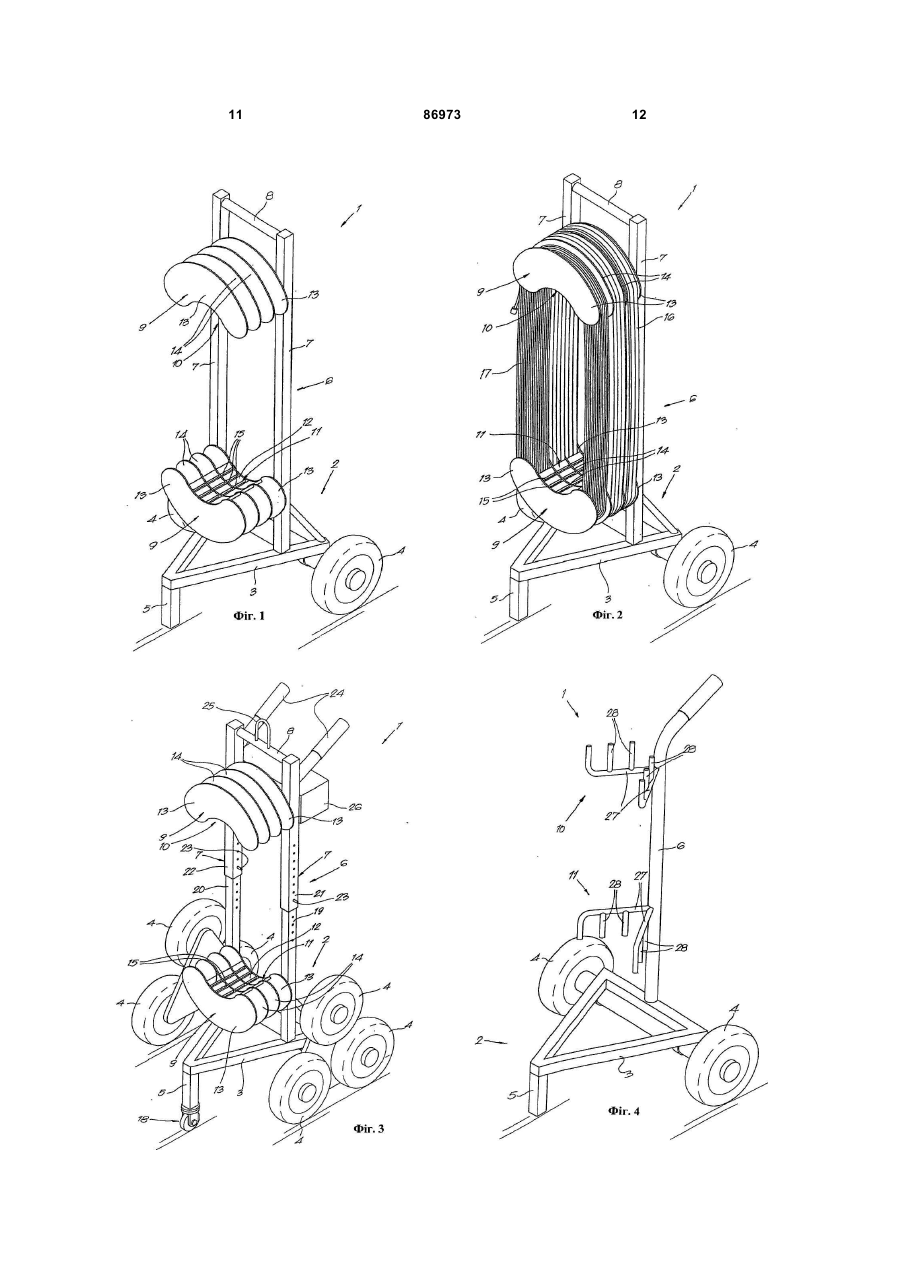

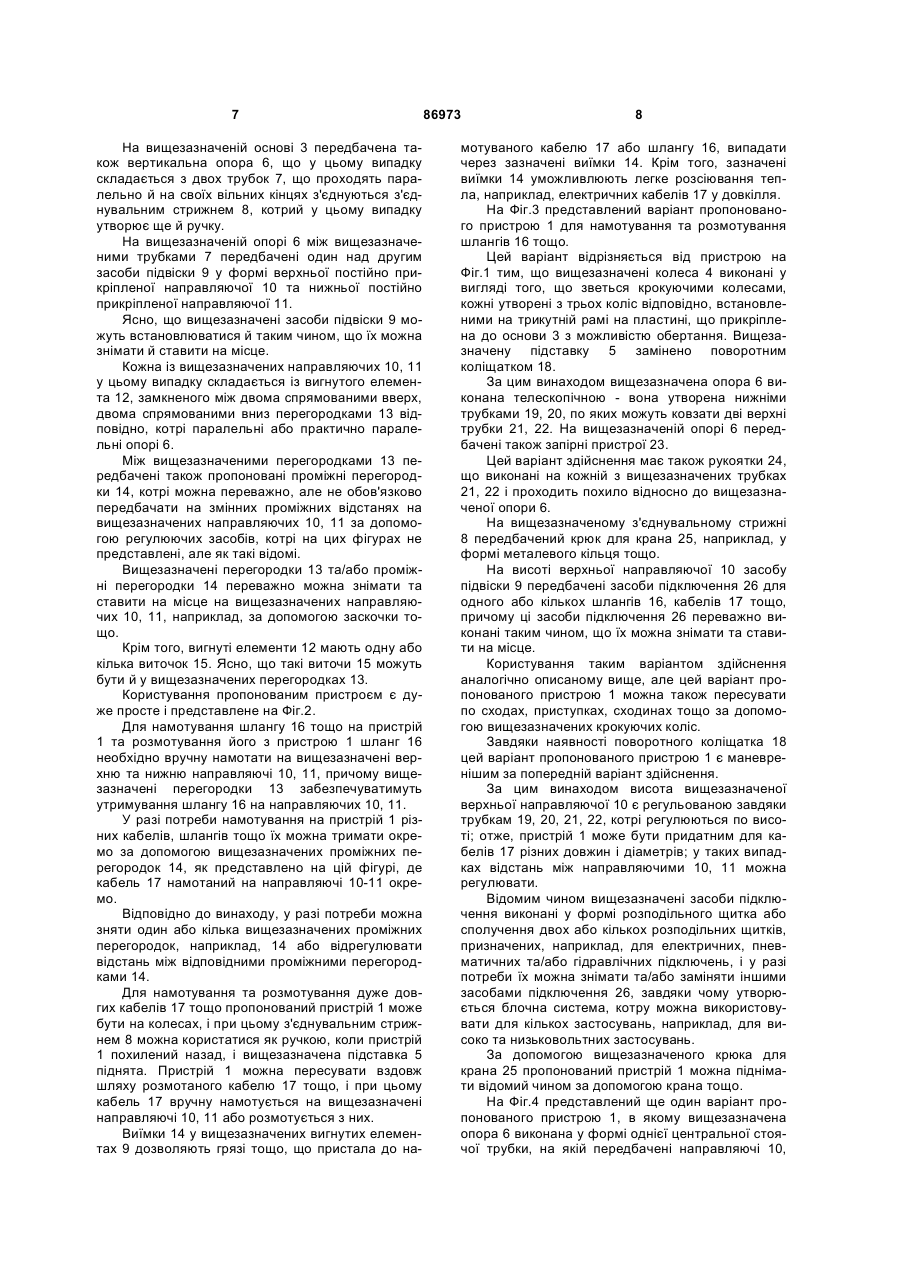

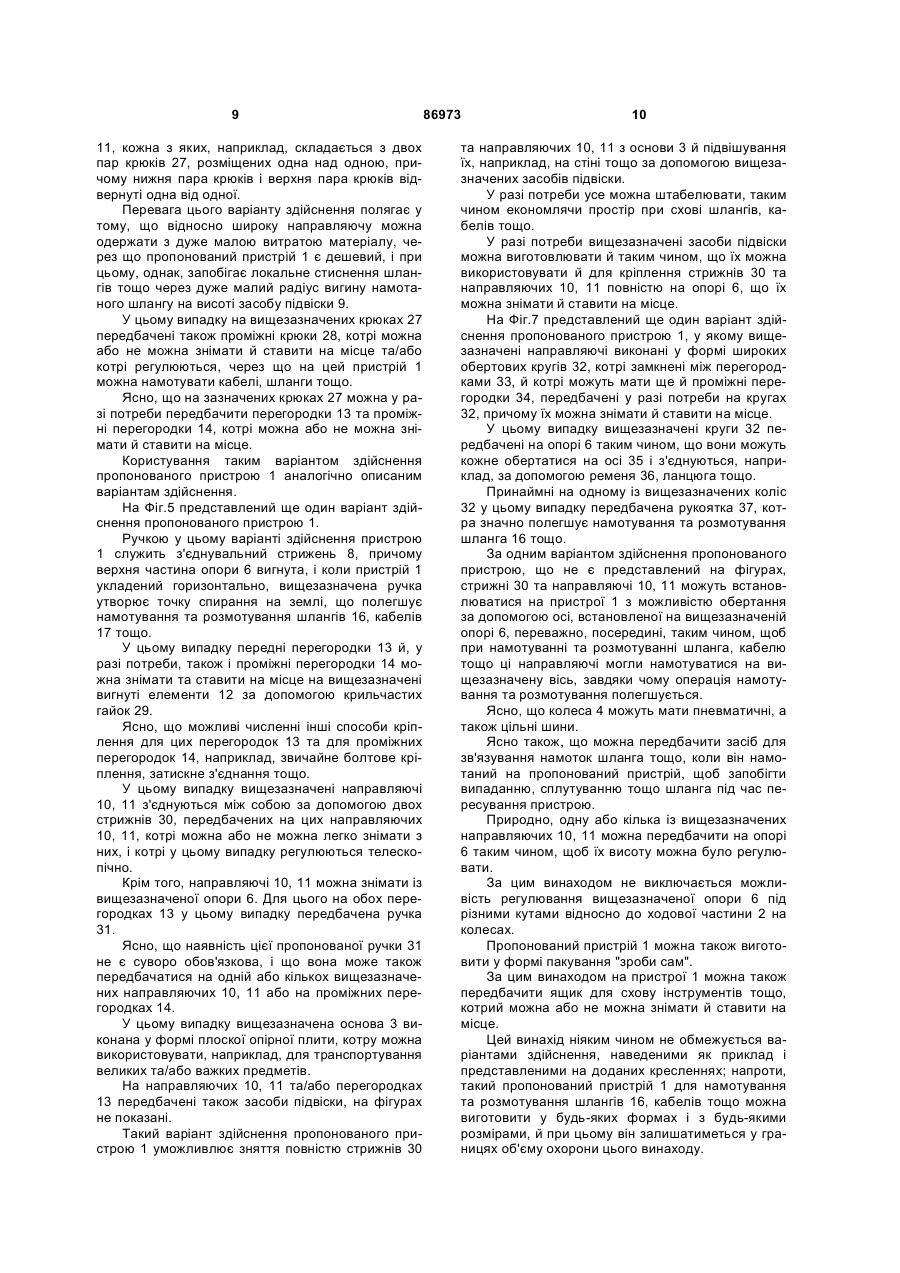

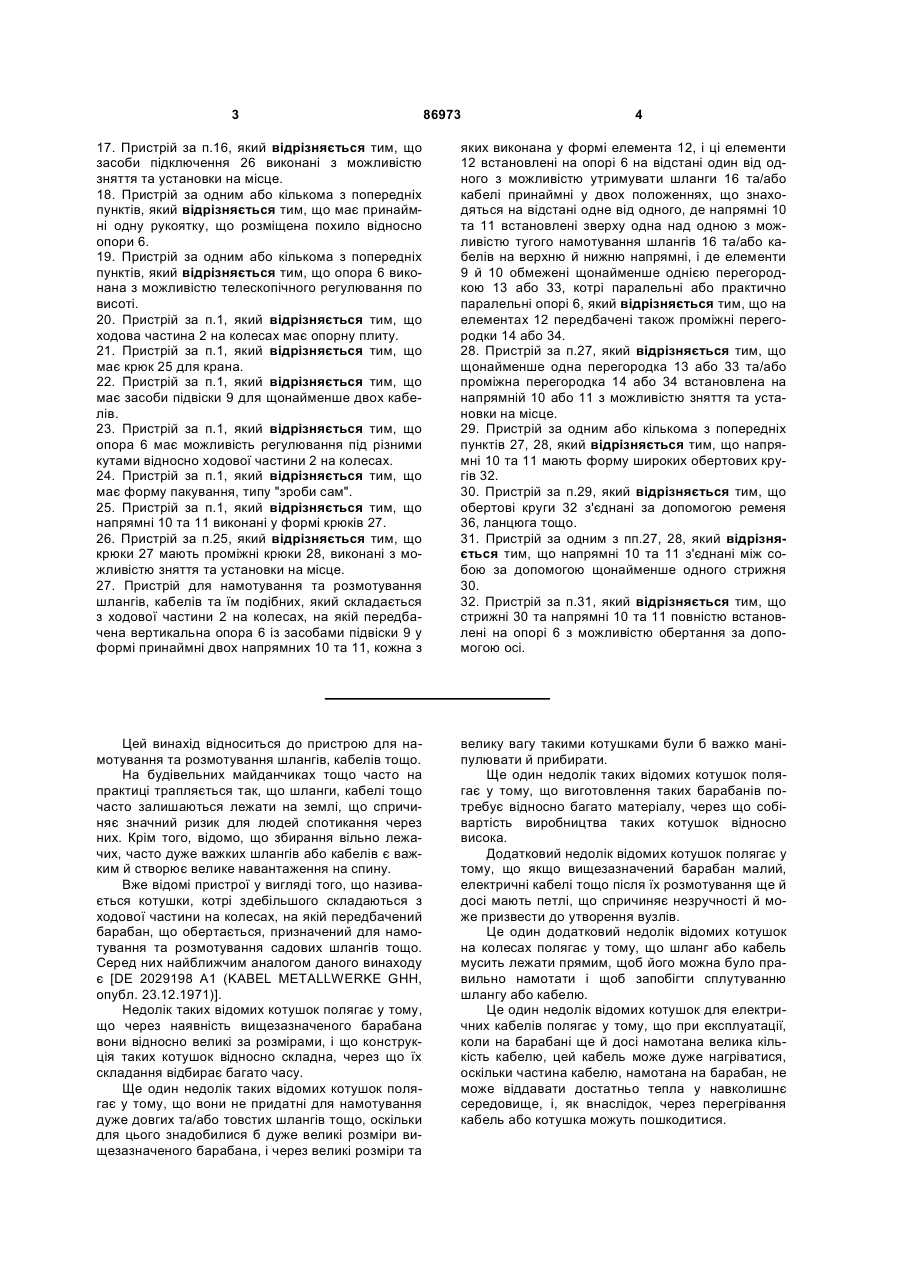

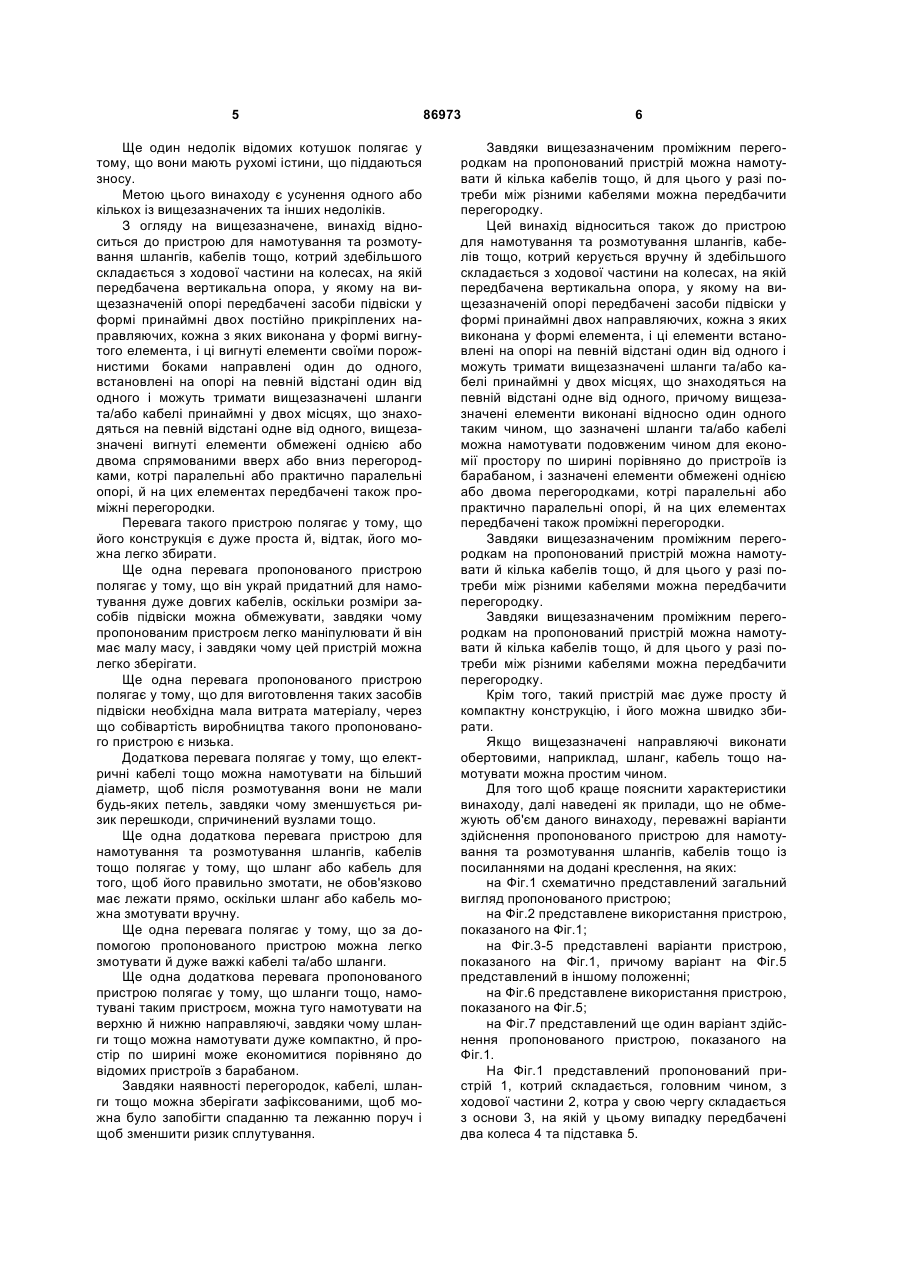

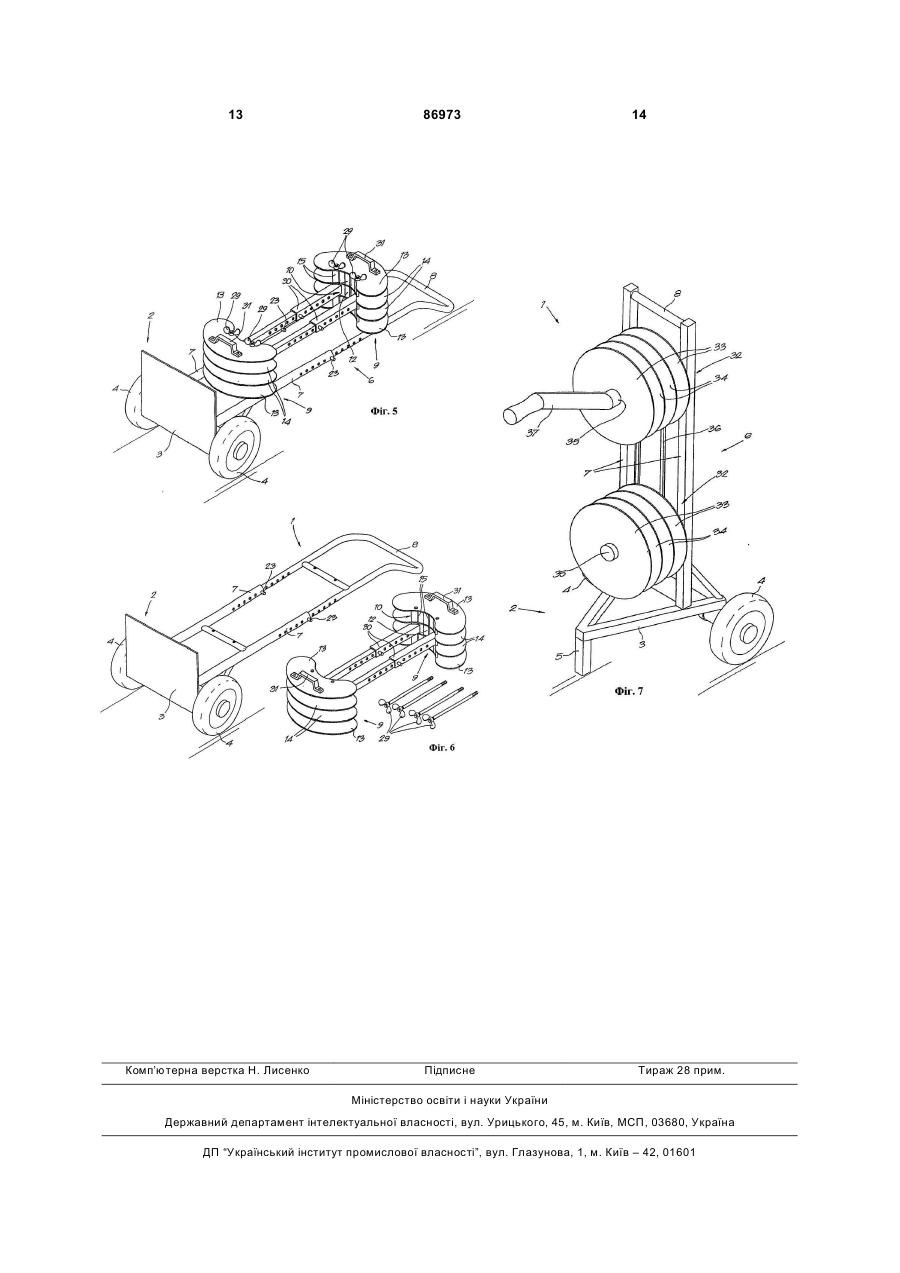

1. Пристрій для намотування та розмотування шлангів, кабелів та їм подібних, який складається з ходової частини 2 на колесах, на якій передбачена вертикальна опора 6 із засобами підвіски 9 у формі принаймні двох постійно прикріплених напрямних 10 і 11, кожна з яких виконана у формі вигнутого елемента 12, які своїми увігнутими боками направлені один до одного і встановлені на опорі 6 на відстані один від одного з можливістю утримувати шланги 16 та/або кабелі принаймні у двох положеннях, що знаходяться на відстані одне від одного, який відрізняється тим, що вигнуті елементи 12 обмежені щонайменше однією спрямованою вверх або вниз перегородкою 13, яка паралельна або практично паралельна опорі 6, а самі елементи 12 можуть також мати проміжні перегородки 14. 2. Пристрій за п.1, який відрізняється тим, що напрямні 10 та 11 встановлені зверху одна над одною. 3. Пристрій за одним або кількома з попередніх пунктів, який відрізняється тим, що щонайменше одна із перегородок 13 та/або проміжних перегородок 14 встановлена на напрямній 10 або 11 з можливістю зняття та установки на місце. 4. Пристрій за п.3, який відрізняється тим, що проміжні перегородки 14 мають можливість встановлення на напрямних 10 та 11 за допомогою 2 (19) 1 3 86973 4 17. Пристрій за п.16, який відрізняється тим, що засоби підключення 26 виконані з можливістю зняття та установки на місце. 18. Пристрій за одним або кількома з попередніх пунктів, який відрізняється тим, що має принаймні одну рукоятку, що розміщена похило відносно опори 6. 19. Пристрій за одним або кількома з попередніх пунктів, який відрізняється тим, що опора 6 виконана з можливістю телескопічного регулювання по висоті. 20. Пристрій за п.1, який відрізняється тим, що ходова частина 2 на колесах має опорну плиту. 21. Пристрій за п.1, який відрізняється тим, що має крюк 25 для крана. 22. Пристрій за п.1, який відрізняється тим, що має засоби підвіски 9 для щонайменше двох кабелів. 23. Пристрій за п.1, який відрізняється тим, що опора 6 має можливість регулювання під різними кутами відносно ходової частини 2 на колесах. 24. Пристрій за п.1, який відрізняється тим, що має форму пакування, типу "зроби сам". 25. Пристрій за п.1, який відрізняється тим, що напрямні 10 та 11 виконані у формі крюків 27. 26. Пристрій за п.25, який відрізняється тим, що крюки 27 мають проміжні крюки 28, виконані з можливістю зняття та установки на місце. 27. Пристрій для намотування та розмотування шлангів, кабелів та їм подібних, який складається з ходової частини 2 на колесах, на якій передбачена вертикальна опора 6 із засобами підвіски 9 у формі принаймні двох напрямних 10 та 11, кожна з яких виконана у формі елемента 12, і ці елементи 12 встановлені на опорі 6 на відстані один від одного з можливістю утримувати шланги 16 та/або кабелі принаймні у двох положеннях, що знаходяться на відстані одне від одного, де напрямні 10 та 11 встановлені зверху одна над одною з можливістю тугого намотування шлангів 16 та/або кабелів на верхню й нижню напрямні, і де елементи 9 й 10 обмежені щонайменше однією перегородкою 13 або 33, котрі паралельні або практично паралельні опорі 6, який відрізняється тим, що на елементах 12 передбачені також проміжні перегородки 14 або 34. 28. Пристрій за п.27, який відрізняється тим, що щонайменше одна перегородка 13 або 33 та/або проміжна перегородка 14 або 34 встановлена на напрямній 10 або 11 з можливістю зняття та установки на місце. 29. Пристрій за одним або кількома з попередніх пунктів 27, 28, який відрізняється тим, що напрямні 10 та 11 мають форму широких обертових кругів 32. 30. Пристрій за п.29, який відрізняється тим, що обертові круги 32 з'єднані за допомогою ременя 36, ланцюга тощо. 31. Пристрій за одним з пп.27, 28, який відрізняється тим, що напрямні 10 та 11 з'єднані між собою за допомогою щонайменше одного стрижня 30. 32. Пристрій за п.31, який відрізняється тим, що стрижні 30 та напрямні 10 та 11 повністю встановлені на опорі 6 з можливістю обертання за допомогою осі. Цей винахід відноситься до пристрою для намотування та розмотування шлангів, кабелів тощо. На будівельних майданчиках тощо часто на практиці трапляється так, що шланги, кабелі тощо часто залишаються лежати на землі, що спричиняє значний ризик для людей спотикання через них. Крім того, відомо, що збирання вільно лежачих, часто дуже важких шлангів або кабелів є важким й створює велике навантаження на спину. Вже відомі пристрої у вигляді того, що називається котушки, котрі здебільшого складаються з ходової частини на колесах, на якій передбачений барабан, що обертається, призначений для намотування та розмотування садових шлангів тощо. Серед них найближчим аналогом даного винаходу є [DE 2029198 А1 (KABEL METALLWERKE GHH, опубл. 23.12.1971)]. Недолік таких відомих котушок полягає у тому, що через наявність вищезазначеного барабана вони відносно великі за розмірами, і що конструкція таких котушок відносно складна, через що їх складання відбирає багато часу. Ще один недолік таких відомих котушок полягає у тому, що вони не придатні для намотування дуже довгих та/або товстих шлангів тощо, оскільки для цього знадобилися б дуже великі розміри вищезазначеного барабана, і через великі розміри та велику вагу такими котушками були б важко маніпулювати й прибирати. Ще один недолік таких відомих котушок полягає у тому, що виготовлення таких барабанів потребує відносно багато матеріалу, через що собівартість виробництва таких котушок відносно висока. Додатковий недолік відомих котушок полягає у тому, що якщо вищезазначений барабан малий, електричні кабелі тощо після їх розмотування ще й досі мають петлі, що спричиняє незручності й може призвести до утворення вузлів. Це один додатковий недолік відомих котушок на колесах полягає у тому, що шланг або кабель мусить лежати прямим, щоб його можна було правильно намотати і щоб запобігти сплутуванню шлангу або кабелю. Це один недолік відомих котушок для електричних кабелів полягає у тому, що при експлуатації, коли на барабані ще й досі намотана велика кількість кабелю, цей кабель може дуже нагріватися, оскільки частина кабелю, намотана на барабан, не може віддавати достатньо тепла у навколишнє середовище, і, як внаслідок, через перегрівання кабель або котушка можуть пошкодитися. 5 Ще один недолік відомих котушок полягає у тому, що вони мають рухомі істини, що піддаються зносу. Метою цього винаходу є усунення одного або кількох із вищезазначених та інших недоліків. З огляду на вищезазначене, винахід відноситься до пристрою для намотування та розмотування шлангів, кабелів тощо, котрий здебільшого складається з ходової частини на колесах, на якій передбачена вертикальна опора, у якому на вищезазначеній опорі передбачені засоби підвіски у формі принаймні двох постійно прикріплених направляючих, кожна з яких виконана у формі вигнутого елемента, і ці вигнуті елементи своїми порожнистими боками направлені один до одного, встановлені на опорі на певній відстані один від одного і можуть тримати вищезазначені шланги та/або кабелі принаймні у двох місцях, що знаходяться на певній відстані одне від одного, вищезазначені вигнуті елементи обмежені однією або двома спрямованими вверх або вниз перегородками, котрі паралельні або практично паралельні опорі, й на цих елементах передбачені також проміжні перегородки. Перевага такого пристрою полягає у тому, що його конструкція є дуже проста й, відтак, його можна легко збирати. Ще одна перевага пропонованого пристрою полягає у тому, що він украй придатний для намотування дуже довгих кабелів, оскільки розміри засобів підвіски можна обмежувати, завдяки чому пропонованим пристроєм легко маніпулювати й він має малу масу, і завдяки чому цей пристрій можна легко зберігати. Ще одна перевага пропонованого пристрою полягає у тому, що для виготовлення таких засобів підвіски необхідна мала витрата матеріалу, через що собівартість виробництва такого пропонованого пристрою є низька. Додаткова перевага полягає у тому, що електричні кабелі тощо можна намотувати на більший діаметр, щоб після розмотування вони не мали будь-яких петель, завдяки чому зменшується ризик перешкоди, спричинений вузлами тощо. Ще одна додаткова перевага пристрою для намотування та розмотування шлангів, кабелів тощо полягає у тому, що шланг або кабель для того, щоб його правильно змотати, не обов'язково має лежати прямо, оскільки шланг або кабель можна змотувати вручну. Ще одна перевага полягає у тому, що за допомогою пропонованого пристрою можна легко змотувати й дуже важкі кабелі та/або шланги. Ще одна додаткова перевага пропонованого пристрою полягає у тому, що шланги тощо, намотувані таким пристроєм, можна туго намотувати на верхню й нижню направляючі, завдяки чому шланги тощо можна намотувати дуже компактно, й простір по ширині може економитися порівняно до відомих пристроїв з барабаном. Завдяки наявності перегородок, кабелі, шланги тощо можна зберігати зафіксованими, щоб можна було запобігти спаданню та лежанню поруч і щоб зменшити ризик сплутування. 86973 6 Завдяки вищезазначеним проміжним перегородкам на пропонований пристрій можна намотувати й кілька кабелів тощо, й для цього у разі потреби між різними кабелями можна передбачити перегородку. Цей винахід відноситься також до пристрою для намотування та розмотування шлангів, кабелів тощо, котрий керується вручну й здебільшого складається з ходової частини на колесах, на якій передбачена вертикальна опора, у якому на вищезазначеній опорі передбачені засоби підвіски у формі принаймні двох направляючих, кожна з яких виконана у формі елемента, і ці елементи встановлені на опорі на певній відстані один від одного і можуть тримати вищезазначені шланги та/або кабелі принаймні у двох місцях, що знаходяться на певній відстані одне від одного, причому вищезазначені елементи виконані відносно один одного таким чином, що зазначені шланги та/або кабелі можна намотувати подовженим чином для економії простору по ширині порівняно до пристроїв із барабаном, і зазначені елементи обмежені однією або двома перегородками, котрі паралельні або практично паралельні опорі, й на цих елементах передбачені також проміжні перегородки. Завдяки вищезазначеним проміжним перегородкам на пропонований пристрій можна намотувати й кілька кабелів тощо, й для цього у разі потреби між різними кабелями можна передбачити перегородку. Завдяки вищезазначеним проміжним перегородкам на пропонований пристрій можна намотувати й кілька кабелів тощо, й для цього у разі потреби між різними кабелями можна передбачити перегородку. Крім того, такий пристрій має дуже просту й компактну конструкцію, і його можна швидко збирати. Якщо вищезазначені направляючі виконати обертовими, наприклад, шланг, кабель тощо намотувати можна простим чином. Для того щоб краще пояснити характеристики винаходу, далі наведені як прилади, що не обмежують об'єм даного винаходу, переважні варіанти здійснення пропонованого пристрою для намотування та розмотування шлангів, кабелів тощо із посиланнями на додані креслення, на яких: на Фіг.1 схематично представлений загальний вигляд пропонованого пристрою; на Фіг.2 представлене використання пристрою, показаного на Фіг.1; на Фіг.3-5 представлені варіанти пристрою, показаного на Фіг.1, причому варіант на Фіг.5 представлений в іншому положенні; на Фіг.6 представлене використання пристрою, показаного на Фіг.5; на Фіг.7 представлений ще один варіант здійснення пропонованого пристрою, показаного на Фіг.1. На Фіг.1 представлений пропонований пристрій 1, котрий складається, головним чином, з ходової частини 2, котра у свою чергу складається з основи 3, на якій у цьому випадку передбачені два колеса 4 та підставка 5. 7 На вищезазначеній основі 3 передбачена також вертикальна опора 6, що у цьому випадку складається з двох трубок 7, що проходять паралельно й на своїх вільних кінцях з'єднуються з'єднувальним стрижнем 8, котрий у цьому випадку утворює ще й ручку. На вищезазначеній опорі 6 між вищезазначеними трубками 7 передбачені один над другим засоби підвіски 9 у формі верхньої постійно прикріпленої направляючої 10 та нижньої постійно прикріпленої направляючої 11. Ясно, що вищезазначені засоби підвіски 9 можуть встановлюватися й таким чином, що їх можна знімати й ставити на місце. Кожна із вищезазначених направляючих 10, 11 у цьому випадку складається із вигнутого елемента 12, замкненого між двома спрямованими вверх, двома спрямованими вниз перегородками 13 відповідно, котрі паралельні або практично паралельні опорі 6. Між вищезазначеними перегородками 13 передбачені також пропоновані проміжні перегородки 14, котрі можна переважно, але не обов'язково передбачати на змінних проміжних відстанях на вищезазначених направляючих 10, 11 за допомогою регулюючих засобів, котрі на цих фігурах не представлені, але як такі відомі. Вищезазначені перегородки 13 та/або проміжні перегородки 14 переважно можна знімати та ставити на місце на вищезазначених направляючих 10, 11, наприклад, за допомогою заскочки тощо. Крім того, вигнуті елементи 12 мають одну або кілька виточок 15. Ясно, що такі виточи 15 можуть бути й у вищезазначених перегородках 13. Користування пропонованим пристроєм є дуже просте і представлене на Фіг.2. Для намотування шлангу 16 тощо на пристрій 1 та розмотування його з пристрою 1 шланг 16 необхідно вручну намотати на вищезазначені верхню та нижню направляючі 10, 11, причому вищезазначені перегородки 13 забезпечуватимуть утримування шлангу 16 на направляючих 10, 11. У разі потреби намотування на пристрій 1 різних кабелів, шлангів тощо їх можна тримати окремо за допомогою вищезазначених проміжних перегородок 14, як представлено на цій фігурі, де кабель 17 намотаний на направляючі 10-11 окремо. Відповідно до винаходу, у разі потреби можна зняти один або кілька вищезазначених проміжних перегородок, наприклад, 14 або відрегулювати відстань між відповідними проміжними перегородками 14. Для намотування та розмотування дуже довгих кабелів 17 тощо пропонований пристрій 1 може бути на колесах, і при цьому з'єднувальним стрижнем 8 можна користатися як ручкою, коли пристрій 1 похилений назад, і вищезазначена підставка 5 піднята. Пристрій 1 можна пересувати вздовж шляху розмотаного кабелю 17 тощо, і при цьому кабель 17 вручну намотується на вищезазначені направляючі 10, 11 або розмотується з них. Виїмки 14 у вищезазначених вигнутих елементах 9 дозволяють грязі тощо, що пристала до на 86973 8 мотуваного кабелю 17 або шлангу 16, випадати через зазначені виїмки 14. Крім того, зазначені виїмки 14 уможливлюють легке розсіювання тепла, наприклад, електричних кабелів 17 у довкілля. На Фіг.3 представлений варіант пропонованого пристрою 1 для намотування та розмотування шлангів 16 тощо. Цей варіант відрізняється від пристрою на Фіг.1 тим, що вищезазначені колеса 4 виконані у вигляді того, що зветься крокуючими колесами, кожні утворені з трьох коліс відповідно, встановленими на трикутній рамі на пластині, що прикріплена до основи 3 з можливістю обертання. Вищезазначену підставку 5 замінено поворотним коліщатком 18. За цим винаходом вищезазначена опора 6 виконана телескопічною - вона утворена нижніми трубками 19, 20, по яких можуть ковзати дві верхні трубки 21, 22. На вищезазначеній опорі 6 передбачені також запірні пристрої 23. Цей варіант здійснення має також рукоятки 24, що виконані на кожній з вищезазначених трубках 21, 22 і проходить похило відносно до вищезазначеної опори 6. На вищезазначеному з'єднувальному стрижні 8 передбачений крюк для крана 25, наприклад, у формі металевого кільця тощо. На висоті верхньої направляючої 10 засобу підвіски 9 передбачені засоби підключення 26 для одного або кількох шлангів 16, кабелів 17 тощо, причому ці засоби підключення 26 переважно виконані таким чином, що їх можна знімати та ставити на місце. Користування таким варіантом здійснення аналогічно описаному вище, але цей варіант пропонованого пристрою 1 можна також пересувати по сходах, приступках, сходинах тощо за допомогою вищезазначених крокуючих коліс. Завдяки наявності поворотного коліщатка 18 цей варіант пропонованого пристрою 1 є маневренішим за попередній варіант здійснення. За цим винаходом висота вищезазначеної верхньої направляючої 10 є регульованою завдяки трубкам 19, 20, 21, 22, котрі регулюються по висоті; отже, пристрій 1 може бути придатним для кабелів 17 різних довжин і діаметрів; у таких випадках відстань між направляючими 10, 11 можна регулювати. Відомим чином вищезазначені засоби підключення виконані у формі розподільного щитка або сполучення двох або кількох розподільних щитків, призначених, наприклад, для електричних, пневматичних та/або гідравлічних підключень, і у разі потреби їх можна знімати та/або заміняти іншими засобами підключення 26, завдяки чому утворюється блочна система, котру можна використовувати для кількох застосувань, наприклад, для високо та низьковольтних застосувань. За допомогою вищезазначеного крюка для крана 25 пропонований пристрій 1 можна піднімати відомий чином за допомогою крана тощо. На Фіг.4 представлений ще один варіант пропонованого пристрою 1, в якому вищезазначена опора 6 виконана у формі однієї центральної стоячої трубки, на якій передбачені направляючі 10, 9 11, кожна з яких, наприклад, складається з двох пар крюків 27, розміщених одна над одною, причому нижня пара крюків і верхня пара крюків відвернуті одна від одної. Перевага цього варіанту здійснення полягає у тому, що відносно широку направляючу можна одержати з дуже малою витратою матеріалу, через що пропонований пристрій 1 є дешевий, і при цьому, однак, запобігає локальне стиснення шлангів тощо через дуже малий радіус вигину намотаного шлангу на висоті засобу підвіски 9. У цьому випадку на вищезазначених крюках 27 передбачені також проміжні крюки 28, котрі можна або не можна знімати й ставити на місце та/або котрі регулюються, через що на цей пристрій 1 можна намотувати кабелі, шланги тощо. Ясно, що на зазначених крюках 27 можна у разі потреби передбачити перегородки 13 та проміжні перегородки 14, котрі можна або не можна знімати й ставити на місце. Користування таким варіантом здійснення пропонованого пристрою 1 аналогічно описаним варіантам здійснення. На Фіг.5 представлений ще один варіант здійснення пропонованого пристрою 1. Ручкою у цьому варіанті здійснення пристрою 1 служить з'єднувальний стрижень 8, причому верхня частина опори 6 вигнута, і коли пристрій 1 укладений горизонтально, вищезазначена ручка утворює точку спирання на землі, що полегшує намотування та розмотування шлангів 16, кабелів 17 тощо. У цьому випадку передні перегородки 13 й, у разі потреби, також і проміжні перегородки 14 можна знімати та ставити на місце на вищезазначені вигнуті елементи 12 за допомогою крильчастих гайок 29. Ясно, що можливі численні інші способи кріплення для цих перегородок 13 та для проміжних перегородок 14, наприклад, звичайне болтове кріплення, затискне з'єднання тощо. У цьому випадку вищезазначені направляючі 10, 11 з'єднуються між собою за допомогою двох стрижнів 30, передбачених на цих направляючих 10, 11, котрі можна або не можна легко знімати з них, і котрі у цьому випадку регулюються телескопічно. Крім того, направляючі 10, 11 можна знімати із вищезазначеної опори 6. Для цього на обох перегородках 13 у цьому випадку передбачена ручка 31. Ясно, що наявність цієї пропонованої ручки 31 не є суворо обов'язкова, і що вона може також передбачатися на одній або кількох вищезазначених направляючих 10, 11 або на проміжних перегородках 14. У цьому випадку вищезазначена основа 3 виконана у формі плоскої опірної плити, котру можна використовувати, наприклад, для транспортування великих та/або важких предметів. На направляючих 10, 11 та/або перегородках 13 передбачені також засоби підвіски, на фігурах не показані. Такий варіант здійснення пропонованого пристрою 1 уможливлює зняття повністю стрижнів 30 86973 10 та направляючих 10, 11 з основи 3 й підвішування їх, наприклад, на стіні тощо за допомогою вищезазначених засобів підвіски. У разі потреби усе можна штабелювати, таким чином економлячи простір при схові шлангів, кабелів тощо. У разі потреби вищезазначені засоби підвіски можна виготовлювати й таким чином, що їх можна використовувати й для кріплення стрижнів 30 та направляючих 10, 11 повністю на опорі 6, що їх можна знімати й ставити на місце. На Фіг.7 представлений ще один варіант здійснення пропонованого пристрою 1, у якому вищезазначені направляючі виконані у формі широких обертових кругів 32, котрі замкнені між перегородками 33, й котрі можуть мати ще й проміжні перегородки 34, передбачені у разі потреби на кругах 32, причому їх можна знімати й ставити на місце. У цьому випадку вищезазначені круги 32 передбачені на опорі 6 таким чином, що вони можуть кожне обертатися на осі 35 і з'єднуються, наприклад, за допомогою ременя 36, ланцюга тощо. Принаймні на одному із вищезазначених коліс 32 у цьому випадку передбачена рукоятка 37, котра значно полегшує намотування та розмотування шланга 16 тощо. За одним варіантом здійснення пропонованого пристрою, що не є представлений на фігурах, стрижні 30 та направляючі 10, 11 можуть встановлюватися на пристрої 1 з можливістю обертання за допомогою осі, встановленої на вищезазначеній опорі 6, переважно, посередині, таким чином, щоб при намотуванні та розмотуванні шланга, кабелю тощо ці направляючі могли намотуватися на вищезазначену вісь, завдяки чому операція намотування та розмотування полегшується. Ясно, що колеса 4 можуть мати пневматичні, а також цільні шини. Ясно також, що можна передбачити засіб для зв'язування намоток шланга тощо, коли він намотаний на пропонований пристрій, щоб запобігти випаданню, сплутуванню тощо шланга під час пересування пристрою. Природно, одну або кілька із вищезазначених направляючих 10, 11 можна передбачити на опорі 6 таким чином, щоб їх висоту можна було регулювати. За цим винаходом не виключається можливість регулювання вищезазначеної опори 6 під різними кутами відносно до ходової частини 2 на колесах. Пропонований пристрій 1 можна також виготовити у формі пакування "зроби сам". За цим винаходом на пристрої 1 можна також передбачити ящик для схову інструментів тощо, котрий можна або не можна знімати й ставити на місце. Цей винахід ніяким чином не обмежується варіантами здійснення, наведеними як приклад і представленими на доданих кресленнях; напроти, такий пропонований пристрій 1 для намотування та розмотування шлангів 16, кабелів тощо можна виготовити у будь-яких формах і з будь-якими розмірами, й при цьому він залишатиметься у границях об'єму охорони цього винаходу. 11 86973 12 13 Комп’ютерна верстка Н. Лиcенко 86973 Підписне 14 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
