Склопакет

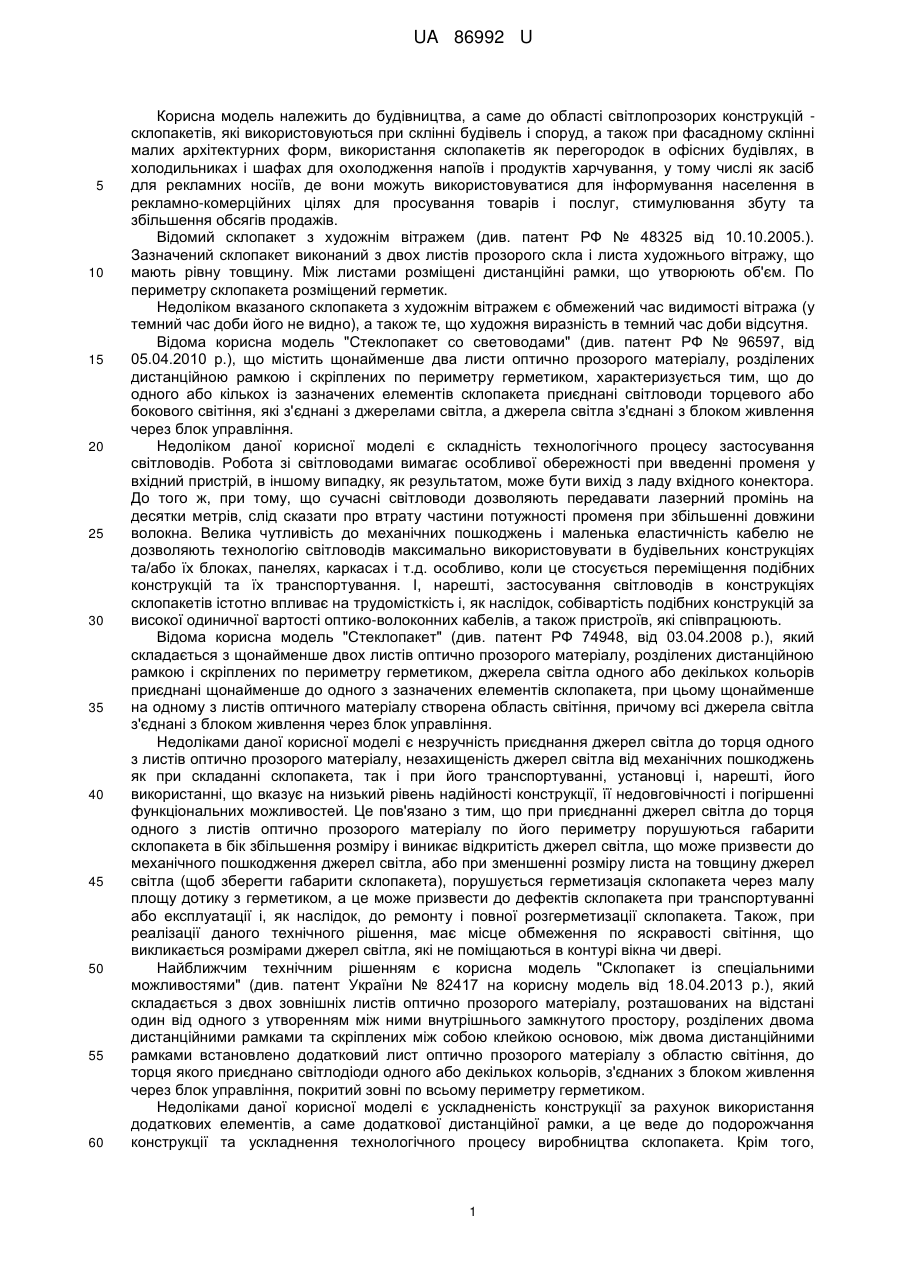

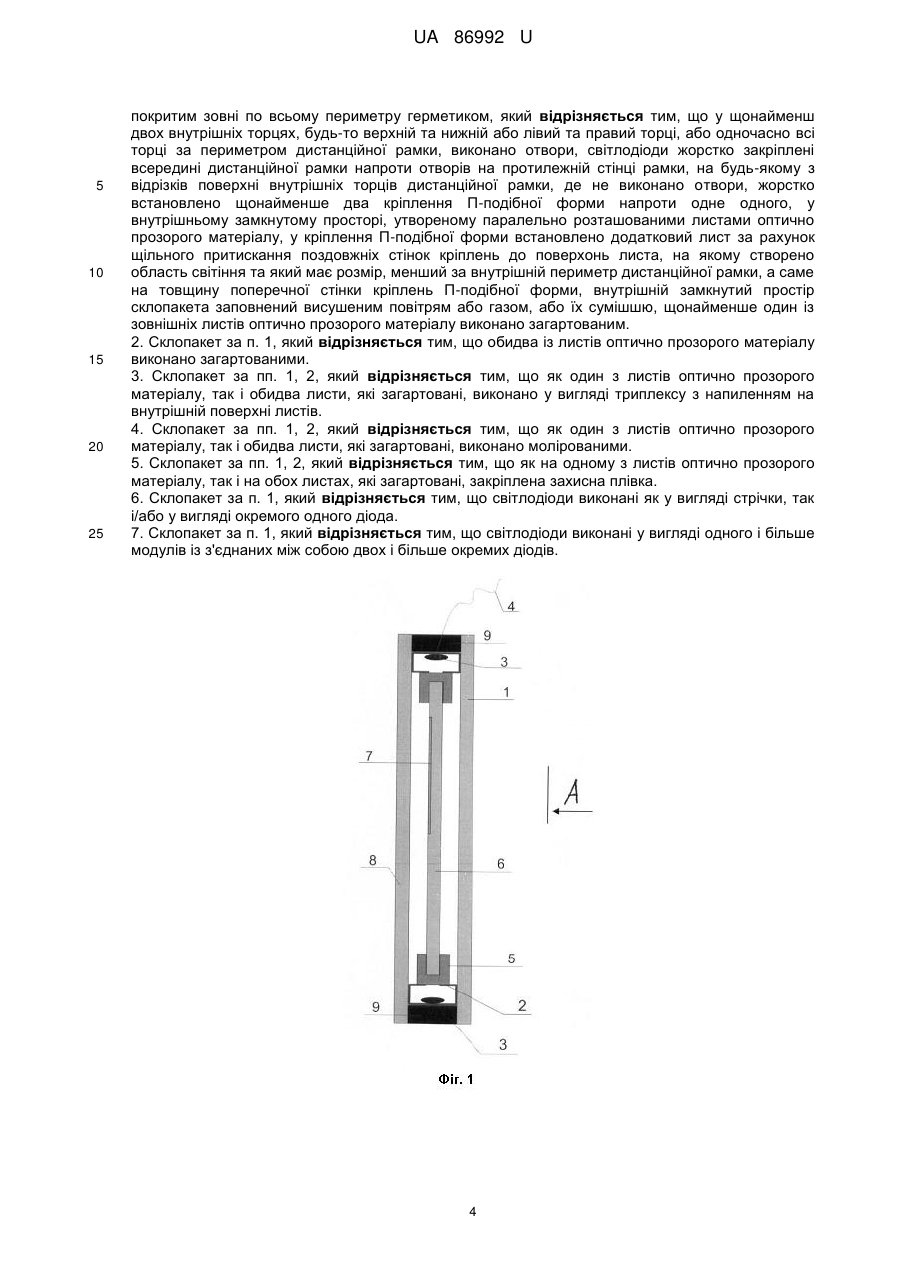

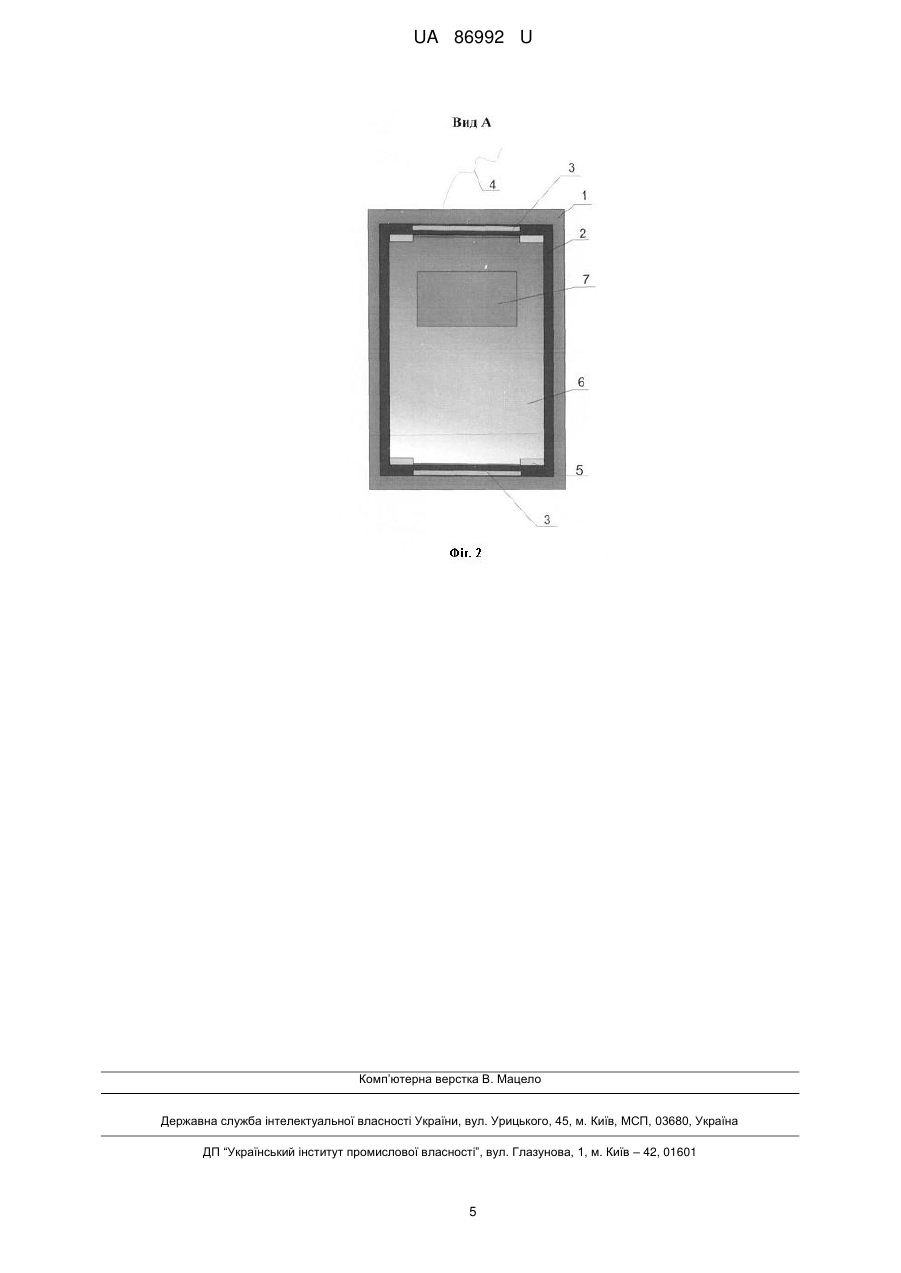

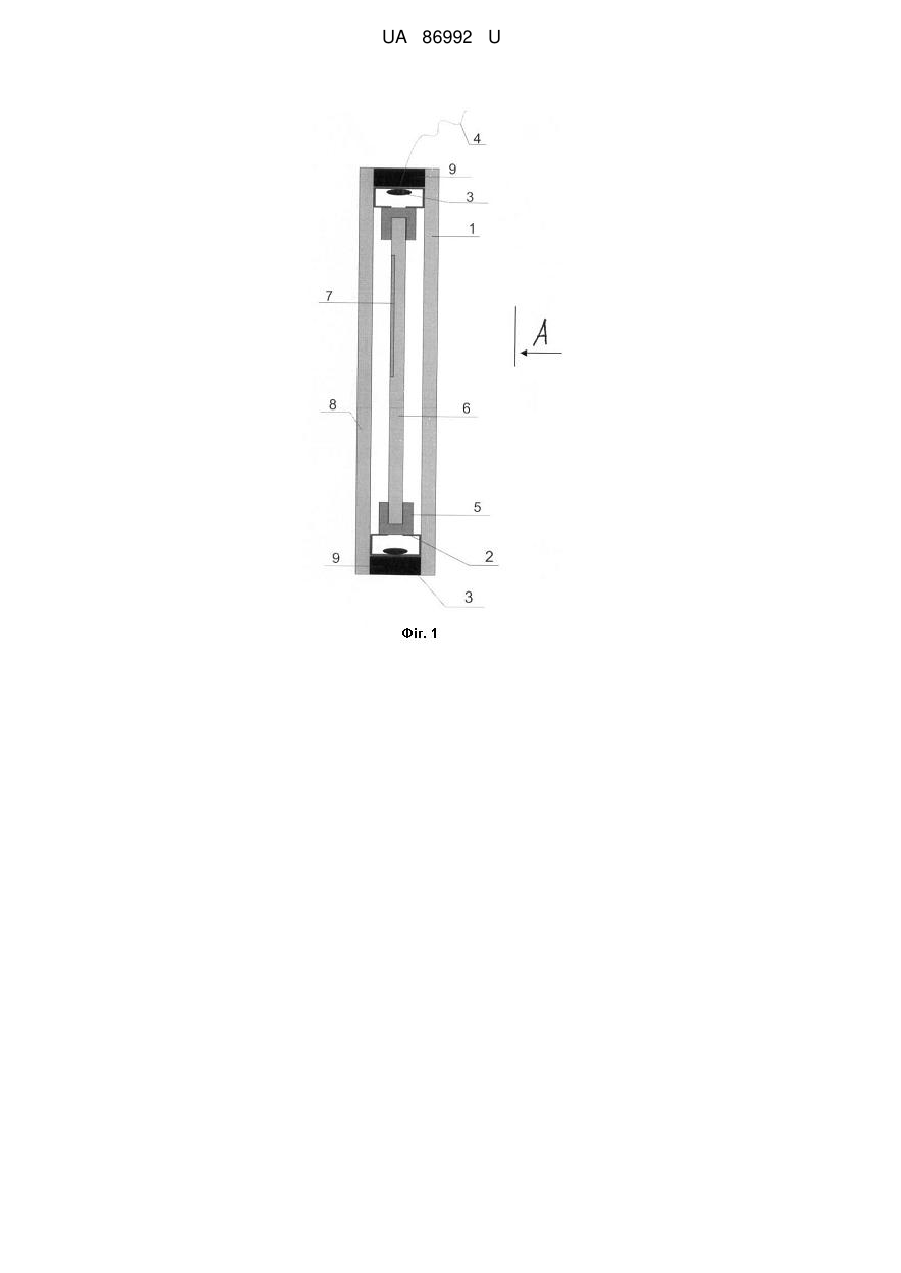

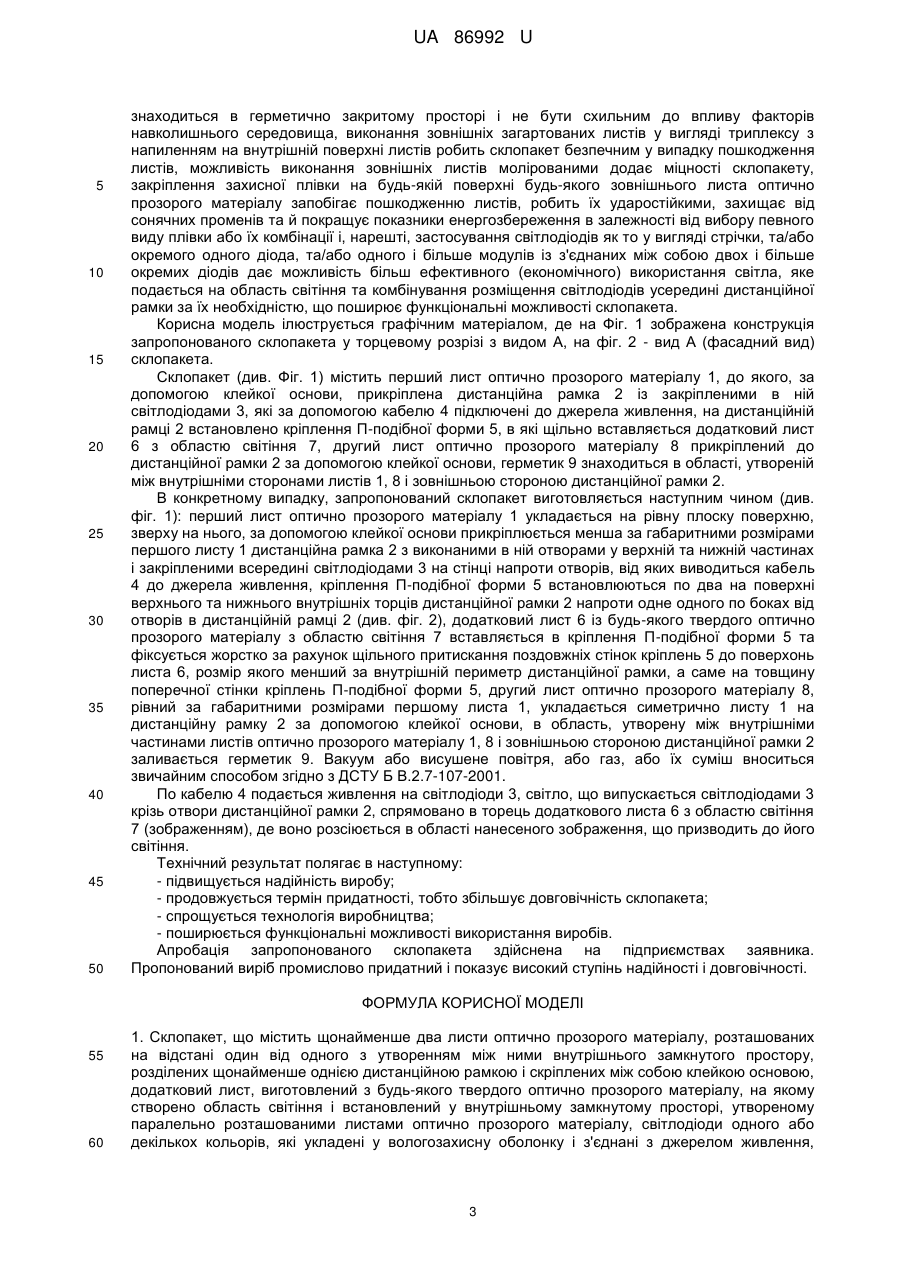

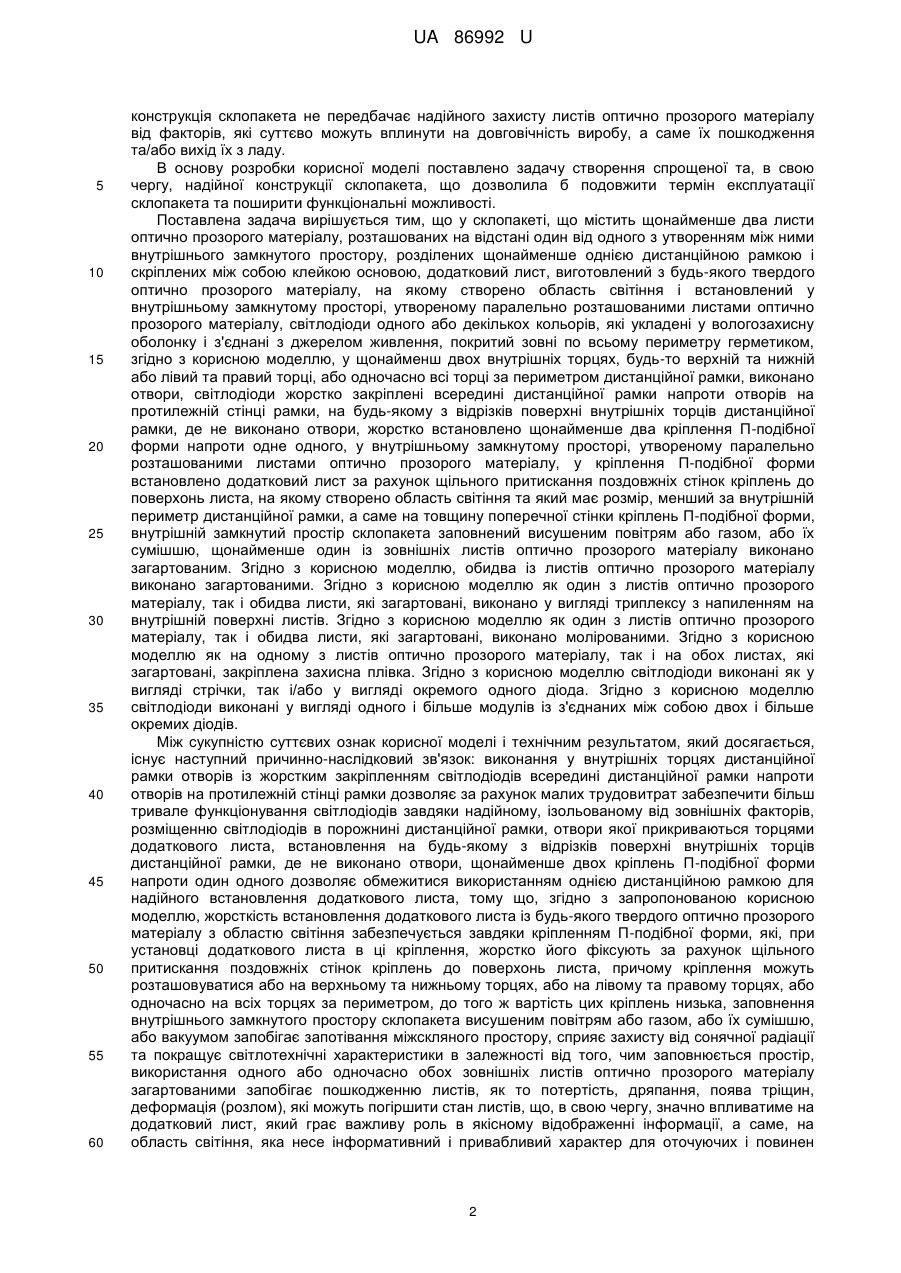

Реферат: UA 86992 U UA 86992 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а саме до області світлопрозорих конструкцій склопакетів, які використовуються при склінні будівель і споруд, а також при фасадному склінні малих архітектурних форм, використання склопакетів як перегородок в офісних будівлях, в холодильниках і шафах для охолодження напоїв і продуктів харчування, у тому числі як засіб для рекламних носіїв, де вони можуть використовуватися для інформування населення в рекламно-комерційних цілях для просування товарів і послуг, стимулювання збуту та збільшення обсягів продажів. Відомий склопакет з художнім вітражем (див. патент РФ № 48325 від 10.10.2005.). Зазначений склопакет виконаний з двох листів прозорого скла і листа художнього вітражу, що мають рівну товщину. Між листами розміщені дистанційні рамки, що утворюють об'єм. По периметру склопакета розміщений герметик. Недоліком вказаного склопакета з художнім вітражем є обмежений час видимості вітража (у темний час доби його не видно), а також те, що художня виразність в темний час доби відсутня. Відома корисна модель "Стеклопакет со световодами" (див. патент РФ № 96597, від 05.04.2010 p.), що містить щонайменше два листи оптично прозорого матеріалу, розділених дистанційною рамкою і скріплених по периметру герметиком, характеризується тим, що до одного або кількох із зазначених елементів склопакета приєднані світловоди торцевого або бокового світіння, які з'єднані з джерелами світла, а джерела світла з'єднані з блоком живлення через блок управління. Недоліком даної корисної моделі є складність технологічного процесу застосування світловодів. Робота зі світловодами вимагає особливої обережності при введенні променя у вхідний пристрій, в іншому випадку, як результатом, може бути вихід з ладу вхідного конектора. До того ж, при тому, що сучасні світловоди дозволяють передавати лазерний промінь на десятки метрів, слід сказати про втрату частини потужності променя при збільшенні довжини волокна. Велика чутливість до механічних пошкоджень і маленька еластичність кабелю не дозволяють технологію світловодів максимально використовувати в будівельних конструкціях та/або їх блоках, панелях, каркасах і т.д. особливо, коли це стосується переміщення подібних конструкцій та їх транспортування. І, нарешті, застосування світловодів в конструкціях склопакетів істотно впливає на трудомісткість і, як наслідок, собівартість подібних конструкцій за високої одиничної вартості оптико-волоконних кабелів, а також пристроїв, які співпрацюють. Відома корисна модель "Стеклопакет" (див. патент РФ 74948, від 03.04.2008 р.), який складається з щонайменше двох листів оптично прозорого матеріалу, розділених дистанційною рамкою і скріплених по периметру герметиком, джерела світла одного або декількох кольорів приєднані щонайменше до одного з зазначених елементів склопакета, при цьому щонайменше на одному з листів оптичного матеріалу створена область світіння, причому всі джерела світла з'єднані з блоком живлення через блок управління. Недоліками даної корисної моделі є незручність приєднання джерел світла до торця одного з листів оптично прозорого матеріалу, незахищеність джерел світла від механічних пошкоджень як при складанні склопакета, так і при його транспортуванні, установці і, нарешті, його використанні, що вказує на низький рівень надійності конструкції, її недовговічності і погіршенні функціональних можливостей. Це пов'язано з тим, що при приєднанні джерел світла до торця одного з листів оптично прозорого матеріалу по його периметру порушуються габарити склопакета в бік збільшення розміру і виникає відкритість джерел світла, що може призвести до механічного пошкодження джерел світла, або при зменшенні розміру листа на товщину джерел світла (щоб зберегти габарити склопакета), порушується герметизація склопакета через малу площу дотику з герметиком, а це може призвести до дефектів склопакета при транспортуванні або експлуатації і, як наслідок, до ремонту і повної розгерметизації склопакета. Також, при реалізації даного технічного рішення, має місце обмеження по яскравості світіння, що викликається розмірами джерел світла, які не поміщаються в контурі вікна чи двері. Найближчим технічним рішенням є корисна модель "Склопакет із спеціальними можливостями" (див. патент України № 82417 на корисну модель від 18.04.2013 p.), який складається з двох зовнішніх листів оптично прозорого матеріалу, розташованих на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, розділених двома дистанційними рамками та скріплених між собою клейкою основою, між двома дистанційними рамками встановлено додатковий лист оптично прозорого матеріалу з областю світіння, до торця якого приєднано світлодіоди одного або декількох кольорів, з'єднаних з блоком живлення через блок управління, покритий зовні по всьому периметру герметиком. Недоліками даної корисної моделі є ускладненість конструкції за рахунок використання додаткових елементів, а саме додаткової дистанційної рамки, а це веде до подорожчання конструкції та ускладнення технологічного процесу виробництва склопакета. Крім того, 1 UA 86992 U 5 10 15 20 25 30 35 40 45 50 55 60 конструкція склопакета не передбачає надійного захисту листів оптично прозорого матеріалу від факторів, які суттєво можуть вплинути на довговічність виробу, а саме їх пошкодження та/або вихід їх з ладу. В основу розробки корисної моделі поставлено задачу створення спрощеної та, в свою чергу, надійної конструкції склопакета, що дозволила б подовжити термін експлуатації склопакета та поширити функціональні можливості. Поставлена задача вирішується тим, що у склопакеті, що містить щонайменше два листи оптично прозорого матеріалу, розташованих на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, розділених щонайменше однією дистанційною рамкою і скріплених між собою клейкою основою, додатковий лист, виготовлений з будь-якого твердого оптично прозорого матеріалу, на якому створено область світіння і встановлений у внутрішньому замкнутому просторі, утвореному паралельно розташованими листами оптично прозорого матеріалу, світлодіоди одного або декількох кольорів, які укладені у вологозахисну оболонку і з'єднані з джерелом живлення, покритий зовні по всьому периметру герметиком, згідно з корисною моделлю, у щонайменш двох внутрішніх торцях, будь-то верхній та нижній або лівий та правий торці, або одночасно всі торці за периметром дистанційної рамки, виконано отвори, світлодіоди жорстко закріплені всередині дистанційної рамки напроти отворів на протилежній стінці рамки, на будь-якому з відрізків поверхні внутрішніх торців дистанційної рамки, де не виконано отвори, жорстко встановлено щонайменше два кріплення П-подібної форми напроти одне одного, у внутрішньому замкнутому просторі, утвореному паралельно розташованими листами оптично прозорого матеріалу, у кріплення П-подібної форми встановлено додатковий лист за рахунок щільного притискання поздовжніх стінок кріплень до поверхонь листа, на якому створено область світіння та який має розмір, менший за внутрішній периметр дистанційної рамки, а саме на товщину поперечної стінки кріплень П-подібної форми, внутрішній замкнутий простір склопакета заповнений висушеним повітрям або газом, або їх сумішшю, щонайменше один із зовнішніх листів оптично прозорого матеріалу виконано загартованим. Згідно з корисною моделлю, обидва із листів оптично прозорого матеріалу виконано загартованими. Згідно з корисною моделлю як один з листів оптично прозорого матеріалу, так і обидва листи, які загартовані, виконано у вигляді триплексу з напиленням на внутрішній поверхні листів. Згідно з корисною моделлю як один з листів оптично прозорого матеріалу, так і обидва листи, які загартовані, виконано молірованими. Згідно з корисною моделлю як на одному з листів оптично прозорого матеріалу, так і на обох листах, які загартовані, закріплена захисна плівка. Згідно з корисною моделлю світлодіоди виконані як у вигляді стрічки, так і/або у вигляді окремого одного діода. Згідно з корисною моделлю світлодіоди виконані у вигляді одного і більше модулів із з'єднаних між собою двох і більше окремих діодів. Між сукупністю суттєвих ознак корисної моделі і технічним результатом, який досягається, існує наступний причинно-наслідковий зв'язок: виконання у внутрішніх торцях дистанційної рамки отворів із жорстким закріпленням світлодіодів всередині дистанційної рамки напроти отворів на протилежній стінці рамки дозволяє за рахунок малих трудовитрат забезпечити більш тривале функціонування світлодіодів завдяки надійному, ізольованому від зовнішніх факторів, розміщенню світлодіодів в порожнині дистанційної рамки, отвори якої прикриваються торцями додаткового листа, встановлення на будь-якому з відрізків поверхні внутрішніх торців дистанційної рамки, де не виконано отвори, щонайменше двох кріплень П-подібної форми напроти один одного дозволяє обмежитися використанням однією дистанційною рамкою для надійного встановлення додаткового листа, тому що, згідно з запропонованою корисною моделлю, жорсткість встановлення додаткового листа із будь-якого твердого оптично прозорого матеріалу з областю світіння забезпечується завдяки кріпленням П-подібної форми, які, при установці додаткового листа в ці кріплення, жорстко його фіксують за рахунок щільного притискання поздовжніх стінок кріплень до поверхонь листа, причому кріплення можуть розташовуватися або на верхньому та нижньому торцях, або на лівому та правому торцях, або одночасно на всіх торцях за периметром, до того ж вартість цих кріплень низька, заповнення внутрішнього замкнутого простору склопакета висушеним повітрям або газом, або їх сумішшю, або вакуумом запобігає запотівання міжскляного простору, сприяє захисту від сонячної радіації та покращує світлотехнічні характеристики в залежності від того, чим заповнюється простір, використання одного або одночасно обох зовнішніх листів оптично прозорого матеріалу загартованими запобігає пошкодженню листів, як то потертість, дряпання, поява тріщин, деформація (розлом), які можуть погіршити стан листів, що, в свою чергу, значно впливатиме на додатковий лист, який грає важливу роль в якісному відображенні інформації, а саме, на область світіння, яка несе інформативний і привабливий характер для оточуючих і повинен 2 UA 86992 U 5 10 15 20 25 30 35 40 45 50 знаходиться в герметично закритому просторі і не бути схильним до впливу факторів навколишнього середовища, виконання зовнішніх загартованих листів у вигляді триплексу з напиленням на внутрішній поверхні листів робить склопакет безпечним у випадку пошкодження листів, можливість виконання зовнішніх листів молірованими додає міцності склопакету, закріплення захисної плівки на будь-якій поверхні будь-якого зовнішнього листа оптично прозорого матеріалу запобігає пошкодженню листів, робить їх ударостійкими, захищає від сонячних променів та й покращує показники енергозбереження в залежності від вибору певного виду плівки або їх комбінації і, нарешті, застосування світлодіодів як то у вигляді стрічки, та/або окремого одного діода, та/або одного і більше модулів із з'єднаних між собою двох і більше окремих діодів дає можливість більш ефективного (економічного) використання світла, яке подається на область світіння та комбінування розміщення світлодіодів усередині дистанційної рамки за їх необхідністю, що поширює функціональні можливості склопакета. Корисна модель ілюструється графічним матеріалом, де на Фіг. 1 зображена конструкція запропонованого склопакета у торцевому розрізі з видом А, на фіг. 2 - вид А (фасадний вид) склопакета. Склопакет (див. Фіг. 1) містить перший лист оптично прозорого матеріалу 1, до якого, за допомогою клейкої основи, прикріплена дистанційна рамка 2 із закріпленими в ній світлодіодами 3, які за допомогою кабелю 4 підключені до джерела живлення, на дистанційній рамці 2 встановлено кріплення П-подібної форми 5, в які щільно вставляється додатковий лист 6 з областю світіння 7, другий лист оптично прозорого матеріалу 8 прикріплений до дистанційної рамки 2 за допомогою клейкої основи, герметик 9 знаходиться в області, утвореній між внутрішніми сторонами листів 1, 8 і зовнішньою стороною дистанційної рамки 2. В конкретному випадку, запропонований склопакет виготовляється наступним чином (див. фіг. 1): перший лист оптично прозорого матеріалу 1 укладається на рівну плоску поверхню, зверху на нього, за допомогою клейкої основи прикріплюється менша за габаритними розмірами першого листу 1 дистанційна рамка 2 з виконаними в ній отворами у верхній та нижній частинах і закріпленими всередині світлодіодами 3 на стінці напроти отворів, від яких виводиться кабель 4 до джерела живлення, кріплення П-подібної форми 5 встановлюються по два на поверхні верхнього та нижнього внутрішніх торців дистанційної рамки 2 напроти одне одного по боках від отворів в дистанційній рамці 2 (див. фіг. 2), додатковий лист 6 із будь-якого твердого оптично прозорого матеріалу з областю світіння 7 вставляється в кріплення П-подібної форми 5 та фіксується жорстко за рахунок щільного притискання поздовжніх стінок кріплень 5 до поверхонь листа 6, розмір якого менший за внутрішній периметр дистанційної рамки, а саме на товщину поперечної стінки кріплень П-подібної форми 5, другий лист оптично прозорого матеріалу 8, рівний за габаритними розмірами першому листа 1, укладається симетрично листу 1 на дистанційну рамку 2 за допомогою клейкої основи, в область, утворену між внутрішніми частинами листів оптично прозорого матеріалу 1, 8 і зовнішньою стороною дистанційної рамки 2 заливається герметик 9. Вакуум або висушене повітря, або газ, або їх суміш вноситься звичайним способом згідно з ДСТУ Б В.2.7-107-2001. По кабелю 4 подається живлення на світлодіоди 3, світло, що випускається світлодіодами 3 крізь отвори дистанційної рамки 2, спрямовано в торець додаткового листа 6 з областю світіння 7 (зображенням), де воно розсіюється в області нанесеного зображення, що призводить до його світіння. Технічний результат полягає в наступному: - підвищується надійність виробу; - продовжується термін придатності, тобто збільшує довговічність склопакета; - спрощується технологія виробництва; - поширюється функціональні можливості використання виробів. Апробація запропонованого склопакета здійснена на підприємствах заявника. Пропонований виріб промислово придатний і показує високий ступінь надійності і довговічності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Склопакет, що містить щонайменше два листи оптично прозорого матеріалу, розташованих на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, розділених щонайменше однією дистанційною рамкою і скріплених між собою клейкою основою, додатковий лист, виготовлений з будь-якого твердого оптично прозорого матеріалу, на якому створено область світіння і встановлений у внутрішньому замкнутому просторі, утвореному паралельно розташованими листами оптично прозорого матеріалу, світлодіоди одного або декількох кольорів, які укладені у вологозахисну оболонку і з'єднані з джерелом живлення, 3 UA 86992 U 5 10 15 20 25 покритим зовні по всьому периметру герметиком, який відрізняється тим, що у щонайменш двох внутрішніх торцях, будь-то верхній та нижній або лівий та правий торці, або одночасно всі торці за периметром дистанційної рамки, виконано отвори, світлодіоди жорстко закріплені всередині дистанційної рамки напроти отворів на протилежній стінці рамки, на будь-якому з відрізків поверхні внутрішніх торців дистанційної рамки, де не виконано отвори, жорстко встановлено щонайменше два кріплення П-подібної форми напроти одне одного, у внутрішньому замкнутому просторі, утвореному паралельно розташованими листами оптично прозорого матеріалу, у кріплення П-подібної форми встановлено додатковий лист за рахунок щільного притискання поздовжніх стінок кріплень до поверхонь листа, на якому створено область світіння та який має розмір, менший за внутрішній периметр дистанційної рамки, а саме на товщину поперечної стінки кріплень П-подібної форми, внутрішній замкнутий простір склопакета заповнений висушеним повітрям або газом, або їх сумішшю, щонайменше один із зовнішніх листів оптично прозорого матеріалу виконано загартованим. 2. Склопакет за п. 1, який відрізняється тим, що обидва із листів оптично прозорого матеріалу виконано загартованими. 3. Склопакет за пп. 1, 2, який відрізняється тим, що як один з листів оптично прозорого матеріалу, так і обидва листи, які загартовані, виконано у вигляді триплексу з напиленням на внутрішній поверхні листів. 4. Склопакет за пп. 1, 2, який відрізняється тим, що як один з листів оптично прозорого матеріалу, так і обидва листи, які загартовані, виконано молірованими. 5. Склопакет за пп. 1, 2, який відрізняється тим, що як на одному з листів оптично прозорого матеріалу, так і на обох листах, які загартовані, закріплена захисна плівка. 6. Склопакет за п. 1, який відрізняється тим, що світлодіоди виконані як у вигляді стрічки, так і/або у вигляді окремого одного діода. 7. Склопакет за п. 1, який відрізняється тим, що світлодіоди виконані у вигляді одного і більше модулів із з'єднаних між собою двох і більше окремих діодів. 4 UA 86992 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
