Виїмковий комплекс

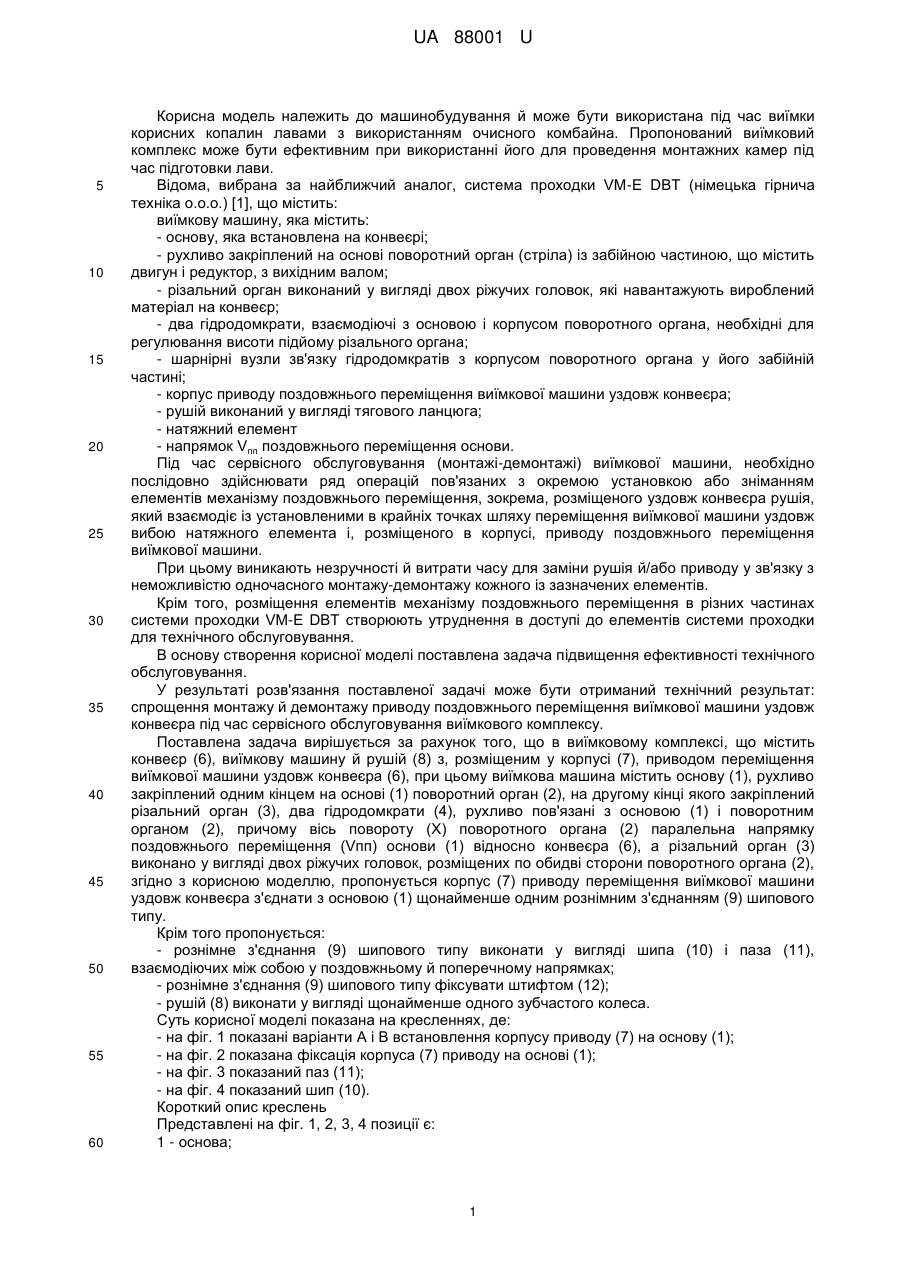

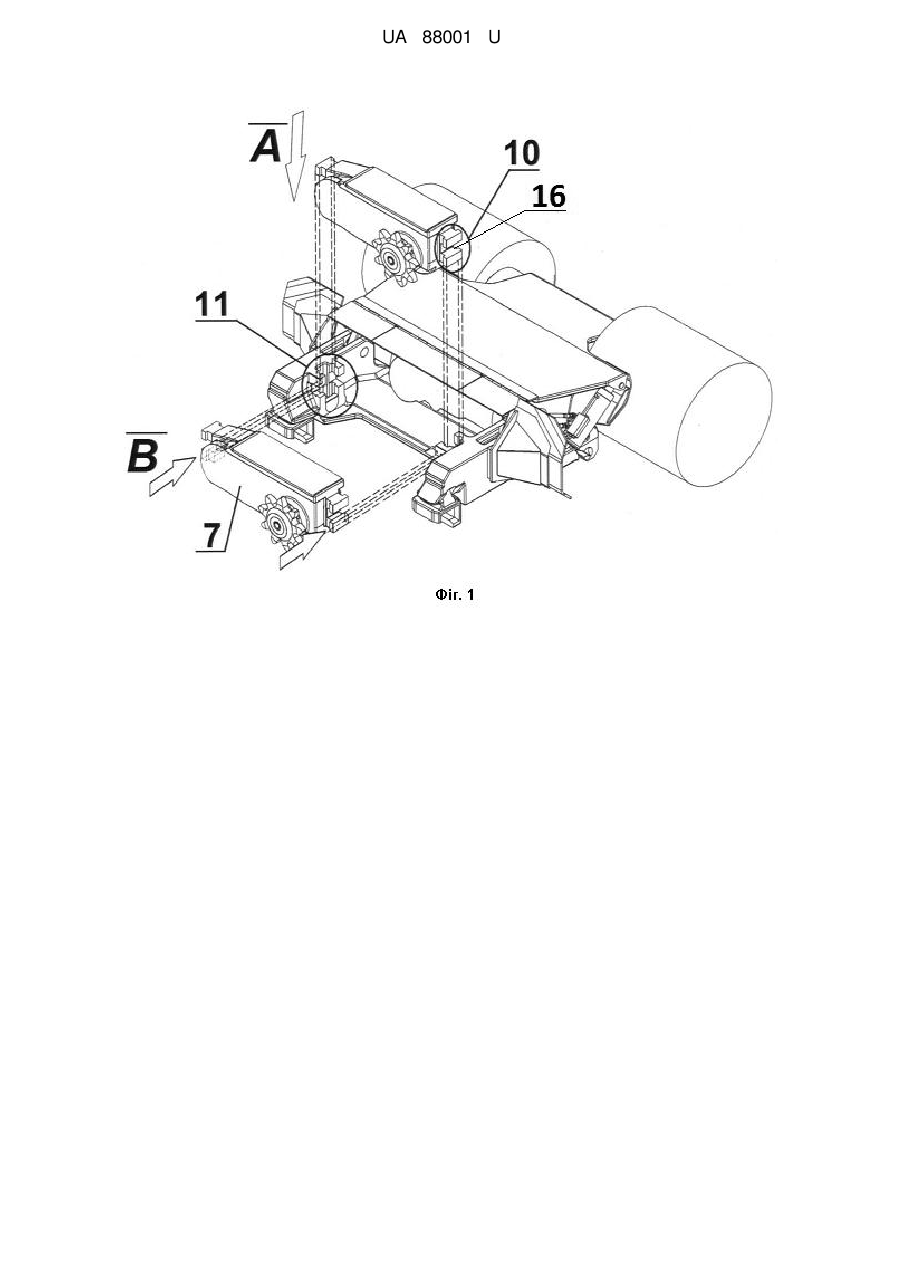

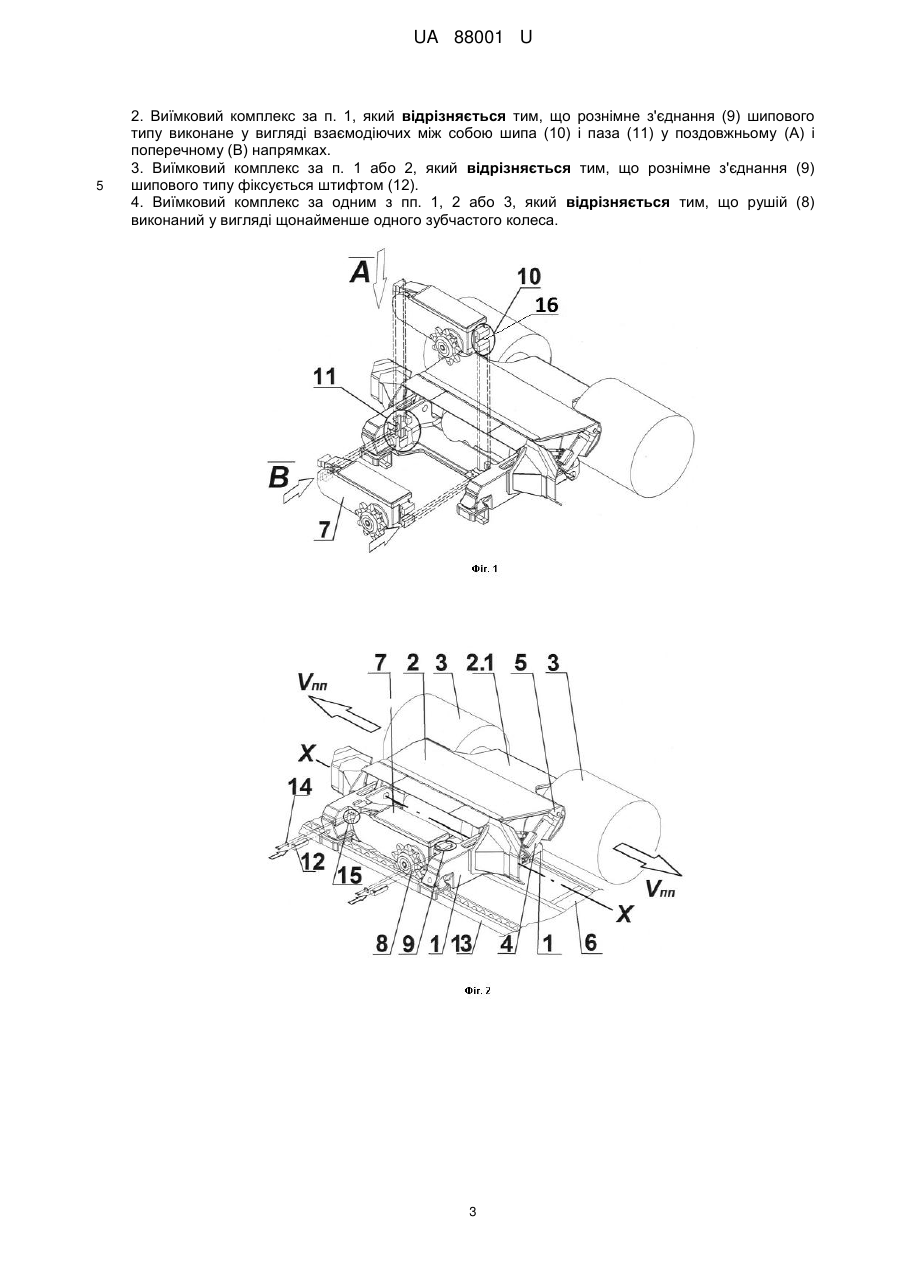

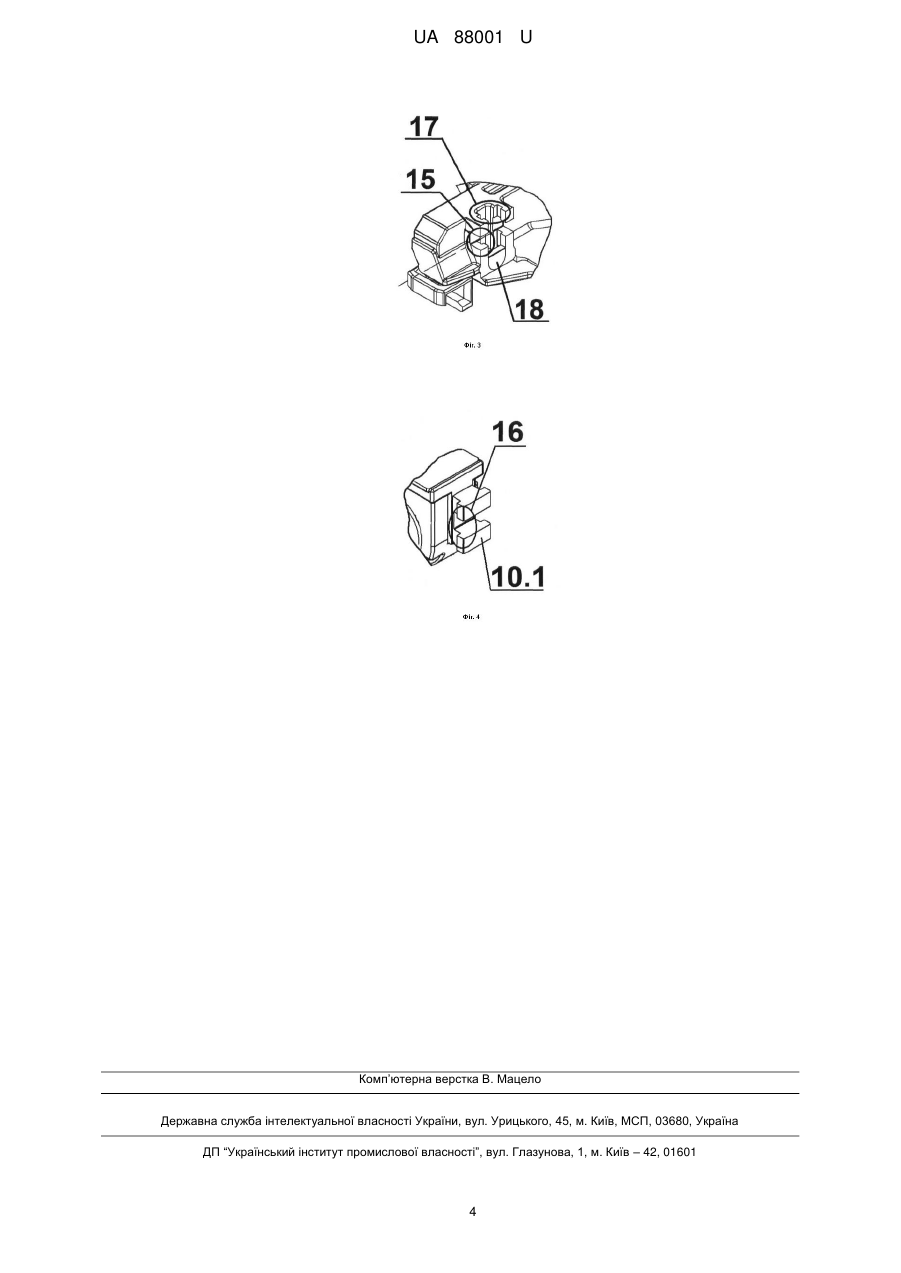

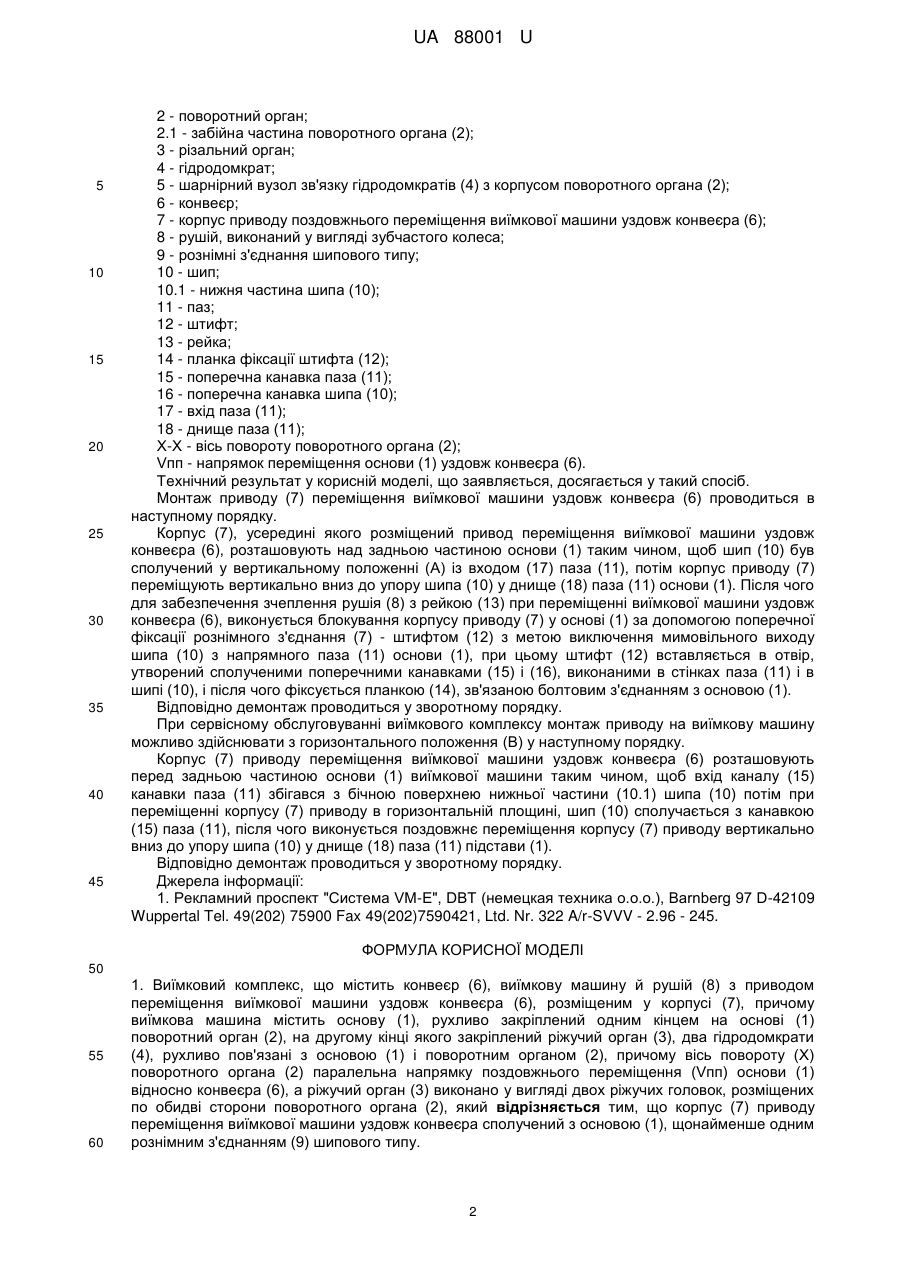

Реферат: UA 88001 U UA 88001 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування й може бути використана під час виїмки корисних копалин лавами з використанням очисного комбайна. Пропонований виїмковий комплекс може бути ефективним при використанні його для проведення монтажних камер під час підготовки лави. Відома, вибрана за найближчий аналог, система проходки VM-E DBT (німецька гірнича техніка о.о.о.) [1], що містить: виїмкову машину, яка містить: - основу, яка встановлена на конвеєрі; - рухливо закріплений на основі поворотний орган (стріла) із забійною частиною, що містить двигун і редуктор, з вихідним валом; - різальний орган виконаний у вигляді двох ріжучих головок, які навантажують вироблений матеріал на конвеєр; - два гідродомкрати, взаємодіючі з основою і корпусом поворотного органа, необхідні для регулювання висоти підйому різального органа; - шарнірні вузли зв'язку гідродомкратів з корпусом поворотного органа у його забійній частині; - корпус приводу поздовжнього переміщення виїмкової машини уздовж конвеєра; - рушій виконаний у вигляді тягового ланцюга; - натяжний елемент - напрямок Vпп поздовжнього переміщення основи. Під час сервісного обслуговування (монтажі-демонтажі) виїмкової машини, необхідно послідовно здійснювати ряд операцій пов'язаних з окремою установкою або зніманням елементів механізму поздовжнього переміщення, зокрема, розміщеного уздовж конвеєра рушія, який взаємодіє із установленими в крайніх точках шляху переміщення виїмкової машини уздовж вибою натяжного елемента і, розміщеного в корпусі, приводу поздовжнього переміщення виїмкової машини. При цьому виникають незручності й витрати часу для заміни рушія й/або приводу у зв'язку з неможливістю одночасного монтажу-демонтажу кожного із зазначених елементів. Крім того, розміщення елементів механізму поздовжнього переміщення в різних частинах системи проходки VM-E DBT створюють утруднення в доступі до елементів системи проходки для технічного обслуговування. В основу створення корисної моделі поставлена задача підвищення ефективності технічного обслуговування. У результаті розв'язання поставленої задачі може бути отриманий технічний результат: спрощення монтажу й демонтажу приводу поздовжнього переміщення виїмкової машини уздовж конвеєра під час сервісного обслуговування виїмкового комплексу. Поставлена задача вирішується за рахунок того, що в виїмковому комплексі, що містить конвеєр (6), виїмкову машину й рушій (8) з, розміщеним у корпусі (7), приводом переміщення виїмкової машини уздовж конвеєра (6), при цьому виїмкова машина містить основу (1), рухливо закріплений одним кінцем на основі (1) поворотний орган (2), на другому кінці якого закріплений різальний орган (3), два гідродомкрати (4), рухливо пов'язані з основою (1) і поворотним органом (2), причому вісь повороту (X) поворотного органа (2) паралельна напрямку поздовжнього переміщення (Vпп) основи (1) відносно конвеєра (6), а різальний орган (3) виконано у вигляді двох ріжучих головок, розміщених по обидві сторони поворотного органа (2), згідно з корисною моделлю, пропонується корпус (7) приводу переміщення виїмкової машини уздовж конвеєра з'єднати з основою (1) щонайменше одним рознімним з'єднанням (9) шипового типу. Крім того пропонується: - рознімне з'єднання (9) шипового типу виконати у вигляді шипа (10) і паза (11), взаємодіючих між собою у поздовжньому й поперечному напрямках; - рознімне з'єднання (9) шипового типу фіксувати штифтом (12); - рушій (8) виконати у вигляді щонайменше одного зубчастого колеса. Суть корисної моделі показана на кресленнях, де: - на фіг. 1 показані варіанти А і В встановлення корпусу приводу (7) на основу (1); - на фіг. 2 показана фіксація корпуса (7) приводу на основі (1); - на фіг. 3 показаний паз (11); - на фіг. 4 показаний шип (10). Короткий опис креслень Представлені на фіг. 1, 2, 3, 4 позиції є: 1 - основа; 1 UA 88001 U 5 10 15 20 25 30 35 40 45 2 - поворотний орган; 2.1 - забійна частина поворотного органа (2); 3 - різальний орган; 4 - гідродомкрат; 5 - шарнірний вузол зв'язку гідродомкратів (4) з корпусом поворотного органа (2); 6 - конвеєр; 7 - корпус приводу поздовжнього переміщення виїмкової машини уздовж конвеєра (6); 8 - рушій, виконаний у вигляді зубчастого колеса; 9 - рознімні з'єднання шипового типу; 10 - шип; 10.1 - нижня частина шипа (10); 11 - паз; 12 - штифт; 13 - рейка; 14 - планка фіксації штифта (12); 15 - поперечна канавка паза (11); 16 - поперечна канавка шипа (10); 17 - вхід паза (11); 18 - днище паза (11); Х-Х - вісь повороту поворотного органа (2); Vпп - напрямок переміщення основи (1) уздовж конвеєра (6). Технічний результат у корисній моделі, що заявляється, досягається у такий спосіб. Монтаж приводу (7) переміщення виїмкової машини уздовж конвеєра (6) проводиться в наступному порядку. Корпус (7), усередині якого розміщений привод переміщення виїмкової машини уздовж конвеєра (6), розташовують над задньою частиною основи (1) таким чином, щоб шип (10) був сполучений у вертикальному положенні (А) із входом (17) паза (11), потім корпус приводу (7) переміщують вертикально вниз до упору шипа (10) у днище (18) паза (11) основи (1). Після чого для забезпечення зчеплення рушія (8) з рейкою (13) при переміщенні виїмкової машини уздовж конвеєра (6), виконується блокування корпусу приводу (7) у основі (1) за допомогою поперечної фіксації рознімного з'єднання (7) - штифтом (12) з метою виключення мимовільного виходу шипа (10) з напрямного паза (11) основи (1), при цьому штифт (12) вставляється в отвір, утворений сполученими поперечними канавками (15) і (16), виконаними в стінках паза (11) і в шипі (10), і після чого фіксується планкою (14), зв'язаною болтовим з'єднанням з основою (1). Відповідно демонтаж проводиться у зворотному порядку. При сервісному обслуговуванні виїмкового комплексу монтаж приводу на виїмкову машину можливо здійснювати з горизонтального положення (В) у наступному порядку. Корпус (7) приводу переміщення виїмкової машини уздовж конвеєра (6) розташовують перед задньою частиною основи (1) виїмкової машини таким чином, щоб вхід каналу (15) канавки паза (11) збігався з бічною поверхнею нижньої частини (10.1) шипа (10) потім при переміщенні корпусу (7) приводу в горизонтальній площині, шип (10) сполучається з канавкою (15) паза (11), після чого виконується поздовжнє переміщення корпусу (7) приводу вертикально вниз до упору шипа (10) у днище (18) паза (11) підстави (1). Відповідно демонтаж проводиться у зворотному порядку. Джерела інформації: 1. Рекламний проспект "Система VM-E", DBT (немецкая техника о.о.о.), Barnberg 97 D-42109 Wuppertal Tel. 49(202) 75900 Fax 49(202)7590421, Ltd. Nr. 322 A/r-SVVV - 2.96 - 245. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Виїмковий комплекс, що містить конвеєр (6), виїмкову машину й рушій (8) з приводом переміщення виїмкової машини уздовж конвеєра (6), розміщеним у корпусі (7), причому виїмкова машина містить основу (1), рухливо закріплений одним кінцем на основі (1) поворотний орган (2), на другому кінці якого закріплений ріжучий орган (3), два гідродомкрати (4), рухливо пов'язані з основою (1) і поворотним органом (2), причому вісь повороту (X) поворотного органа (2) паралельна напрямку поздовжнього переміщення (Vпп) основи (1) відносно конвеєра (6), а ріжучий орган (3) виконано у вигляді двох ріжучих головок, розміщених по обидві сторони поворотного органа (2), який відрізняється тим, що корпус (7) приводу переміщення виїмкової машини уздовж конвеєра сполучений з основою (1), щонайменше одним рознімним з'єднанням (9) шипового типу. 2 UA 88001 U 5 2. Виїмковий комплекс за п. 1, який відрізняється тим, що рознімне з'єднання (9) шипового типу виконане у вигляді взаємодіючих між собою шипа (10) і паза (11) у поздовжньому (А) і поперечному (В) напрямках. 3. Виїмковий комплекс за п. 1 або 2, який відрізняється тим, що рознімне з'єднання (9) шипового типу фіксується штифтом (12). 4. Виїмковий комплекс за одним з пп. 1, 2 або 3, який відрізняється тим, що рушій (8) виконаний у вигляді щонайменше одного зубчастого колеса. 3 UA 88001 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
