Пристрій регулювання тиску для контейнера та спосіб його виготовлення, контейнер, що містить пристрій регулювання тиску, та спосіб підготовки контейнера для напою

Номер патенту: 89214

Опубліковано: 11.01.2010

Автори: Волтерс Волтер, Влосвейк Йоханнес Якобус Томас

Завантажити PDF файл.

Формула / Реферат

1. Пристрій регулювання тиску для контейнерів, що містять середовище, таких як контейнери з рідиною або газом, причому пристрій регулювання тиску містить камеру регулювання тиску з щонайменше однією рухомою частиною стінки для приводу механізму відкривання і/або закривання газоподавального отвору резервуара для газу, при цьому в камеру регулювання тиску включений поглинач.

2. Пристрій за п. 1, в якому поглинач призначений для поглинання щонайменше вуглекислого газу в камері регулювання тиску.

3. Пристрій за п. 2, в якому поглинач являє собою поглинач вуглекислого газу.

4. Пристрій за будь-яким з попередніх пунктів, в якому поглинач вибирається з ряду компонентів, які абсорбують і/або адсорбують вуглекислий газ.

5. Пристрій за будь-яким з попередніх пунктів, в якому камера регулювання тиску виконана в збірці поршень-циліндр, де поршень формує вищезгадану рухому частину стінки, і поглинач міцно прикріплений до однієї зі стінок, зокрема до однієї з нерухомих стінок камери регулювання тиску.

6. Пристрій за будь-яким з попередніх пунктів, який щонайменше частково виготовлений з пластику.

7. Контейнер, що містить пристрій регулювання тиску за будь-яким з попередніх пунктів і рідину і/або газ, в якому пристрій регулювання тиску щонайменше частково поміщений в рідину і/або газ.

8. Контейнер за п. 7, в якому рідина або газ містить щонайменше вуглекислий газ.

9. Контейнер за одним з п. 7 або 8, в якому пристрій регулювання тиску містить резервуар для газу, в якому міститься стиснений газ при першому тиску, в той час як в камері регулювання тиску переважає другий тиск, який нижче, ніж перший тиск, вищезгаданий механізм відкривання і/або закривання газоподавального отвору резервуара для газу сконструйований з можливістю витоку стисненого газу контрольованим чином з резервуара для газу в контейнер доти, поки тиск в контейнері не стане приблизно таким, що рівний або перевершує другий тиск.

10. Контейнер за п. 9, в якому стиснений газ являє собою або щонайменше містить вуглекислий газ, в той час як рідина являє собою газований напій.

11. Спосіб підготовки контейнера для напою, який включає наступні етапи:

виготовлення пристрою регулювання тиску згідно з будь-яким з пп. 1-6;

виготовлення контейнера для напою;

введення напою і пристрою регулювання тиску в контейнер для напою;

герметизація контейнера для напою; при цьому

до приведення напою і пристрою регулювання тиску в контакт один з одним пристрій регулювання тиску зберігається при атмосферних умовах.

12. Спосіб виготовлення пристрою регулювання тиску, при якому камера регулювання тиску з щонайменше однією рухомою частиною стінки виготовляється у сполученні з клапанною збіркою, що приводиться в дію вищезгаданою частиною стінки, при цьому в камері регулювання тиску обладнаний поглинач.

Текст

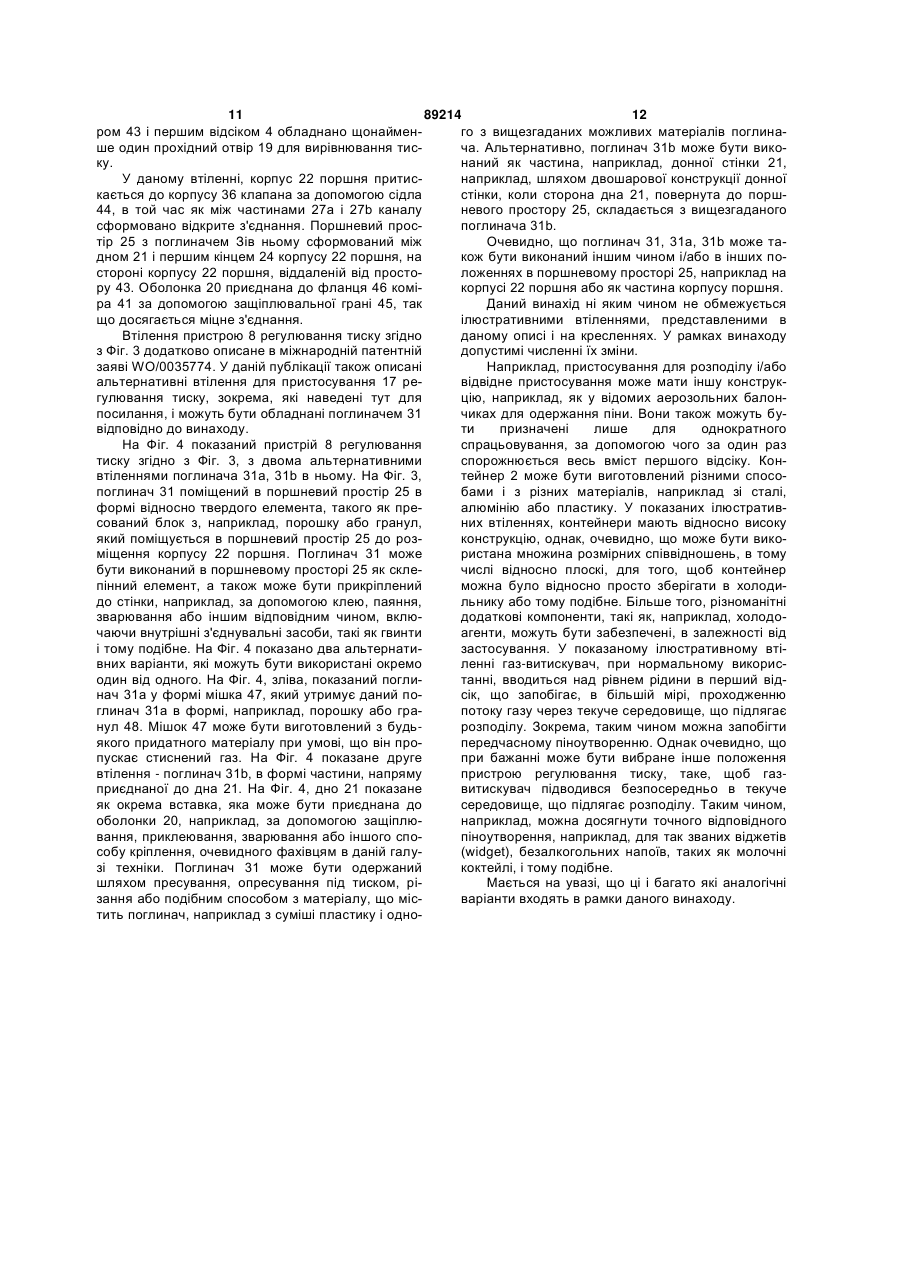

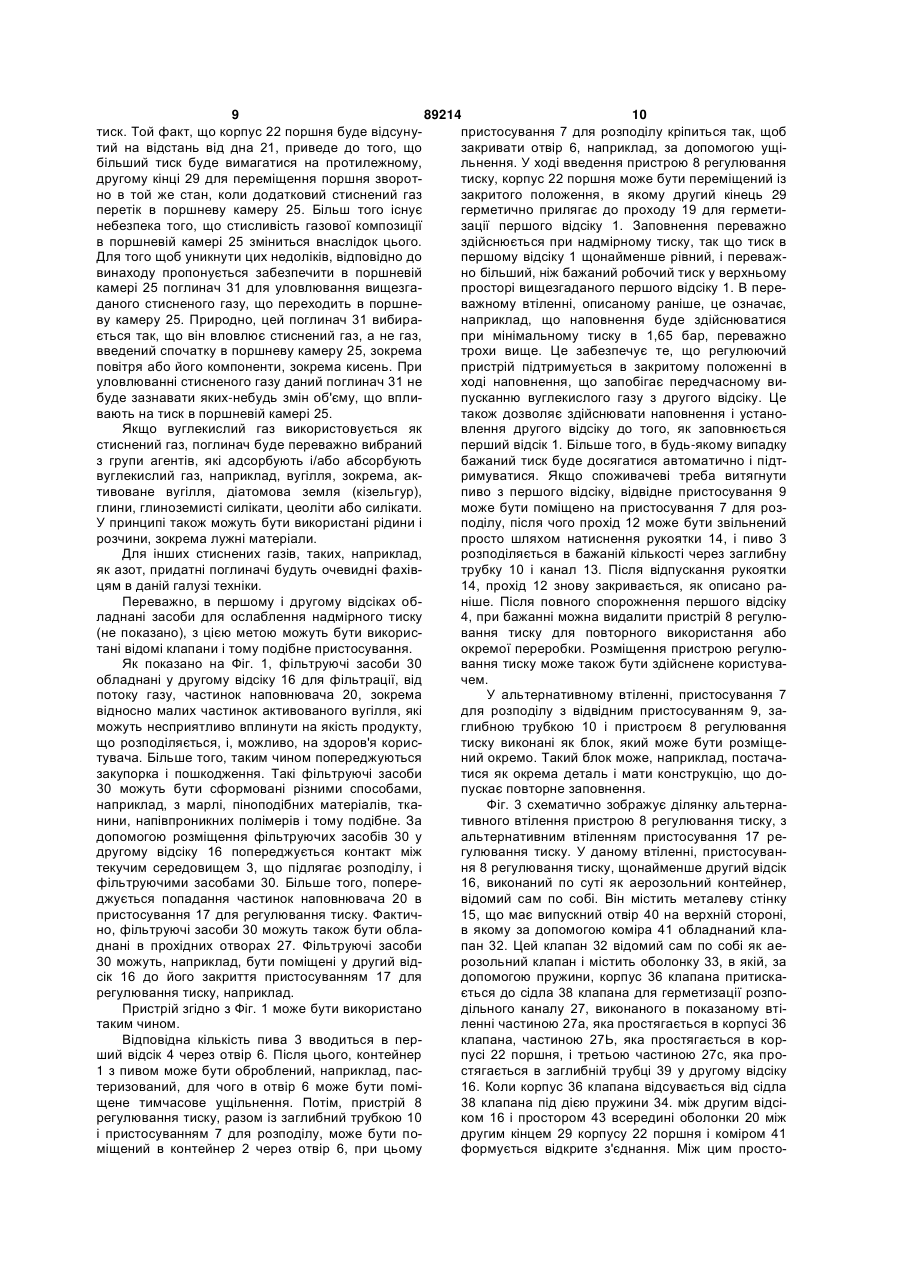

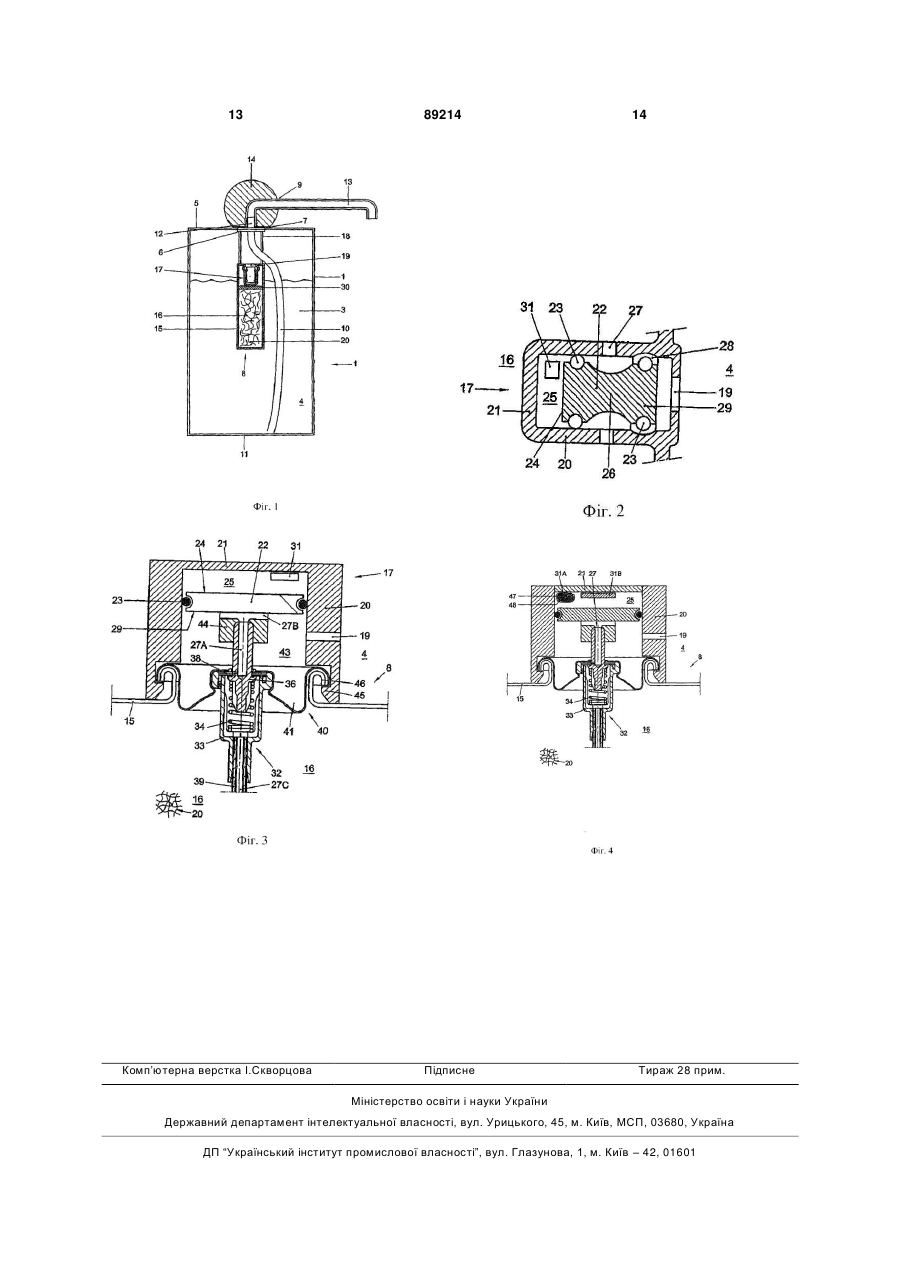

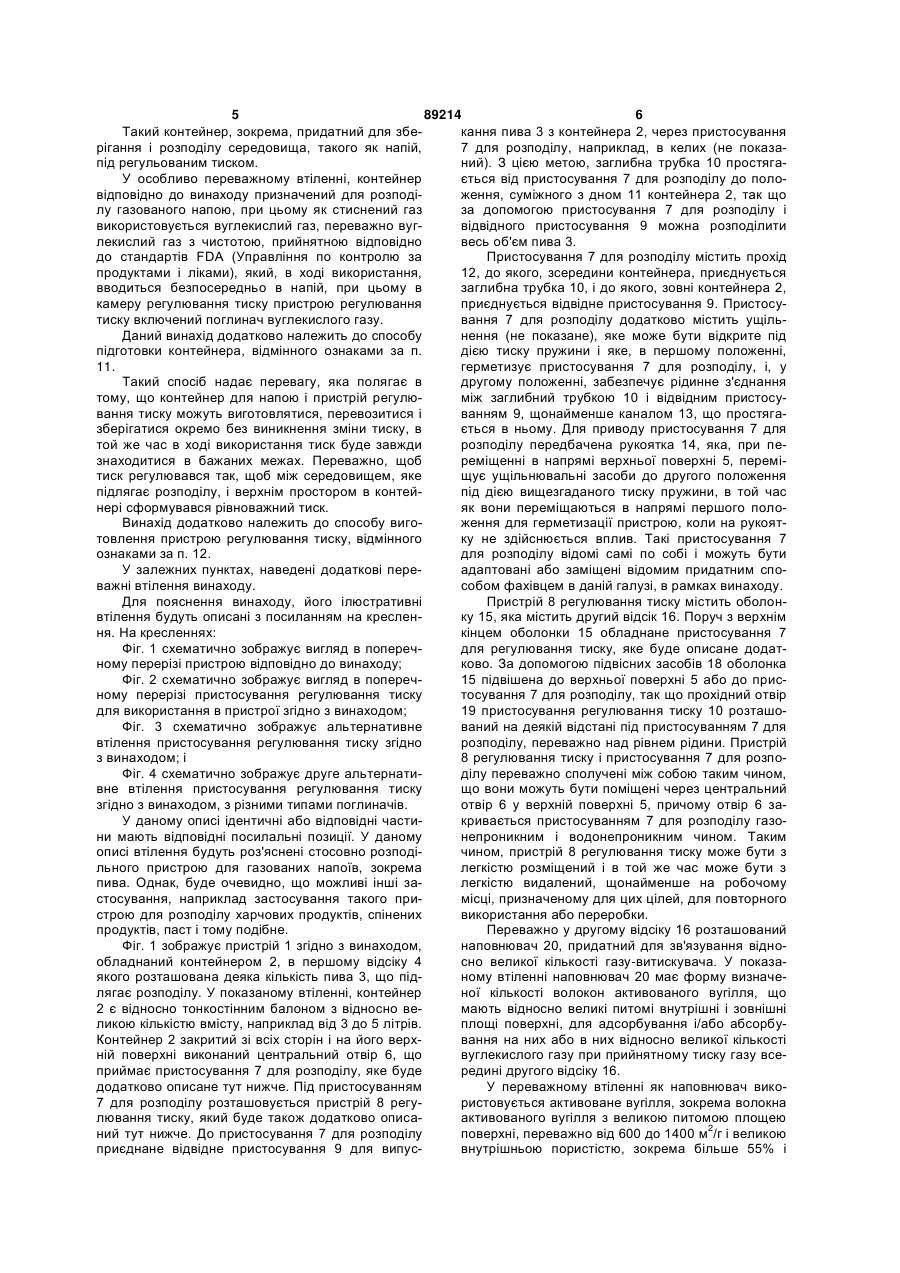

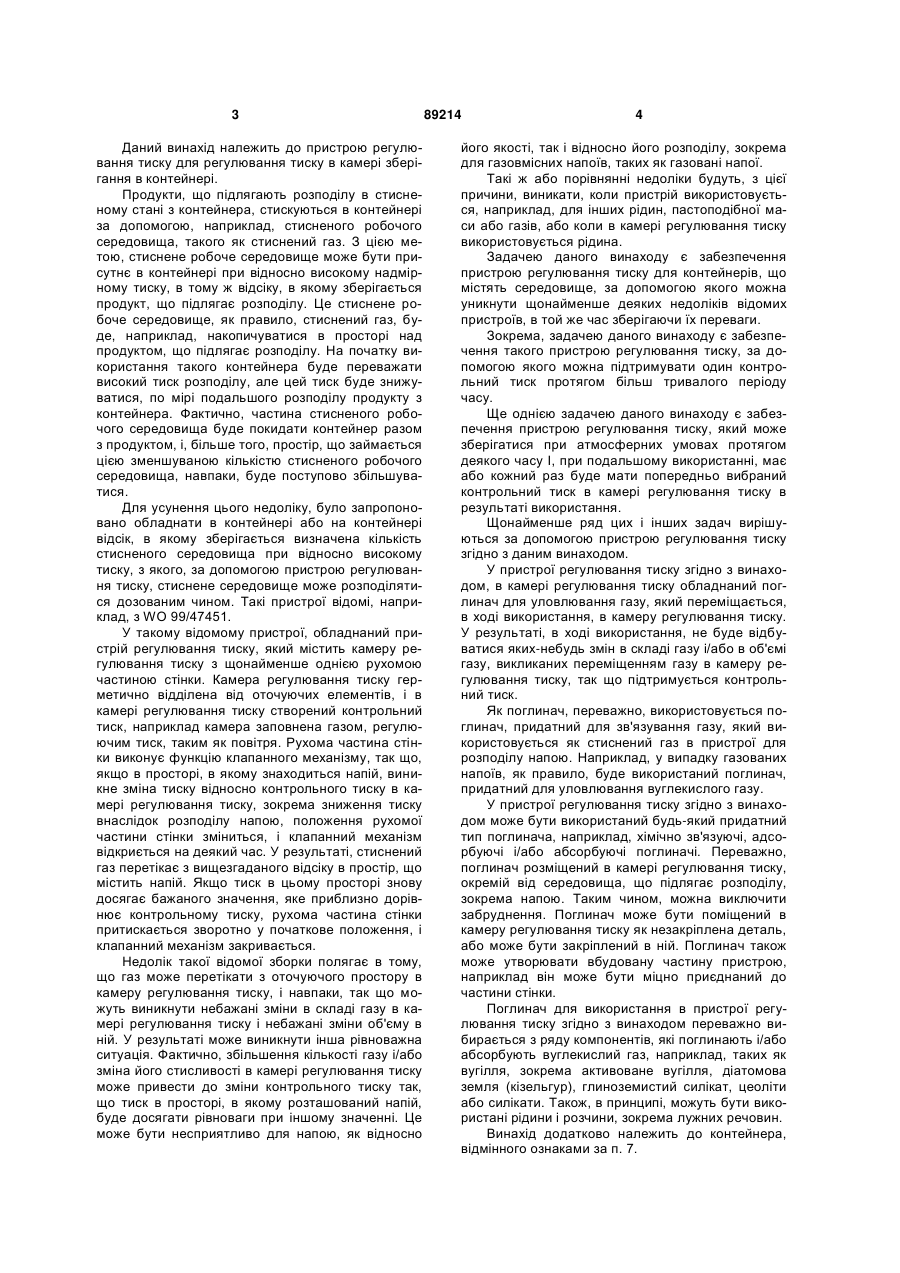

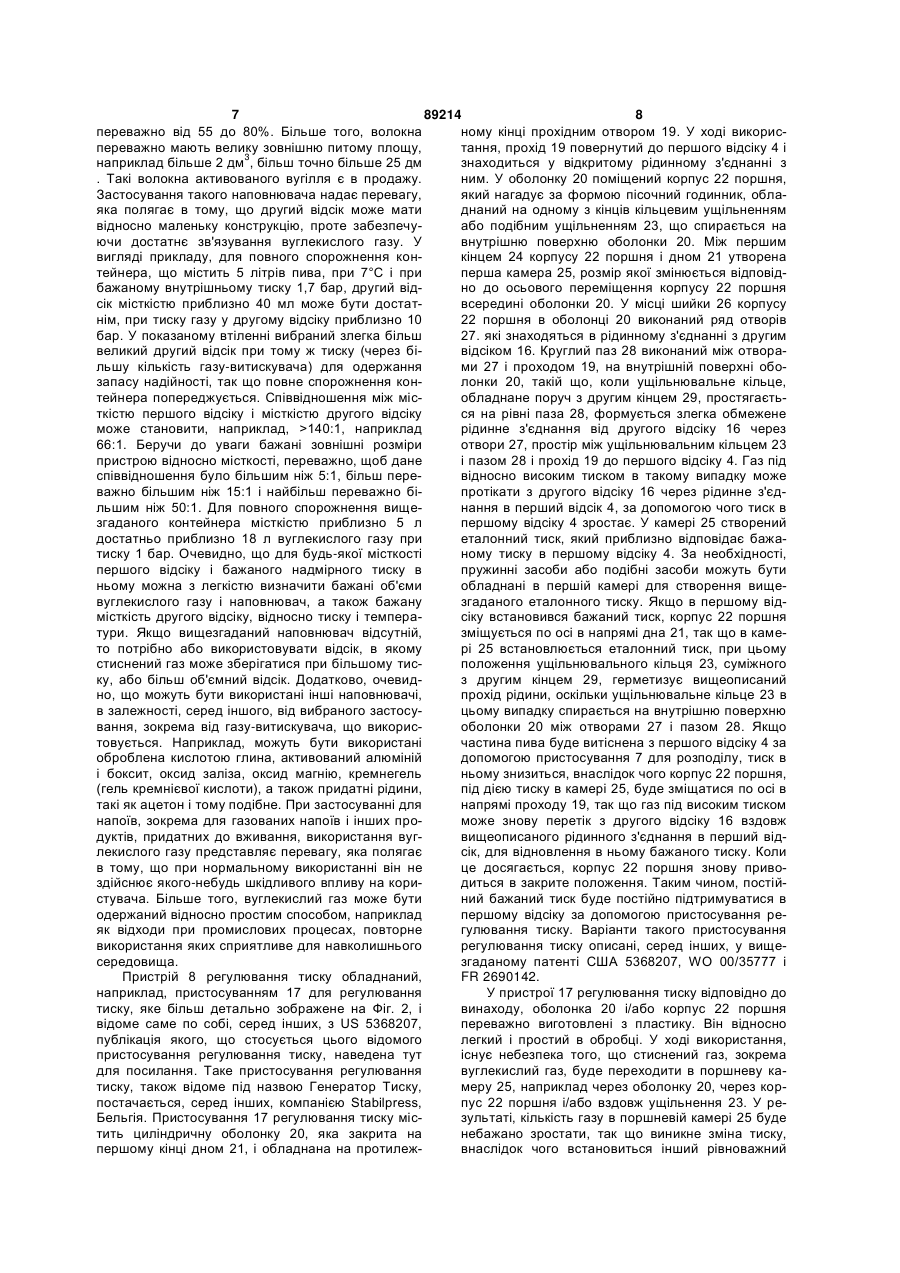

1. Пристрій регулювання тиску для контейнерів, що містять середовище, таких як контейнери з рідиною або газом, причому пристрій регулювання тиску містить камеру регулювання тиску з щонайменше однією рухомою частиною стінки для приводу механізму відкривання і/або закривання газоподавального отвору резервуара для газу, при цьому в камеру регулювання тиску включений поглинач. 2. Пристрій за п. 1, в якому поглинач призначений для поглинання щонайменше вуглекислого газу в камері регулювання тиску. 3. Пристрій за п. 2, в якому поглинач являє собою поглинач вуглекислого газу. 4. Пристрій за будь-яким з попередніх пунктів, в якому поглинач вибирається з ряду компонентів, які абсорбують і/або адсорбують вуглекислий газ. 5. Пристрій за будь-яким з попередніх пунктів, в якому камера регулювання тиску виконана в збірці поршень-циліндр, де поршень формує вищезгадану рухому частину стінки, і поглинач міцно прикріплений до однієї зі стінок, зокрема до однієї з нерухомих стінок камери регулювання тиску. 6. Пристрій за будь-яким з попередніх пунктів, який щонайменше частково виготовлений з пластику. 7. Контейнер, що містить пристрій регулювання тиску за будь-яким з попередніх пунктів і рідину 2 (19) 1 3 Даний винахід належить до пристрою регулювання тиску для регулювання тиску в камері зберігання в контейнері. Продукти, що підлягають розподілу в стисненому стані з контейнера, стискуються в контейнері за допомогою, наприклад, стисненого робочого середовища, такого як стиснений газ. З цією метою, стиснене робоче середовище може бути присутнє в контейнері при відносно високому надмірному тиску, в тому ж відсіку, в якому зберігається продукт, що підлягає розподілу. Це стиснене робоче середовище, як правило, стиснений газ, буде, наприклад, накопичуватися в просторі над продуктом, що підлягає розподілу. На початку використання такого контейнера буде переважати високий тиск розподілу, але цей тиск буде знижуватися, по мірі подальшого розподілу продукту з контейнера. Фактично, частина стисненого робочого середовища буде покидати контейнер разом з продуктом, і, більше того, простір, що займається цією зменшуваною кількістю стисненого робочого середовища, навпаки, буде поступово збільшуватися. Для усунення цього недоліку, було запропоновано обладнати в контейнері або на контейнері відсік, в якому зберігається визначена кількість стисненого середовища при відносно високому тиску, з якого, за допомогою пристрою регулювання тиску, стиснене середовище може розподілятися дозованим чином. Такі пристрої відомі, наприклад, з WO 99/47451. У такому відомому пристрої, обладнаний пристрій регулювання тиску, який містить камеру регулювання тиску з щонайменше однією рухомою частиною стінки. Камера регулювання тиску герметично відділена від оточуючих елементів, і в камері регулювання тиску створений контрольний тиск, наприклад камера заповнена газом, регулюючим тиск, таким як повітря. Рухома частина стінки виконує функцію клапанного механізму, так що, якщо в просторі, в якому знаходиться напій, виникне зміна тиску відносно контрольного тиску в камері регулювання тиску, зокрема зниження тиску внаслідок розподілу напою, положення рухомої частини стінки зміниться, і клапанний механізм відкриється на деякий час. У результаті, стиснений газ перетікає з вищезгаданого відсіку в простір, що містить напій. Якщо тиск в цьому просторі знову досягає бажаного значення, яке приблизно дорівнює контрольному тиску, рухома частина стінки притискається зворотно у початкове положення, і клапанний механізм закривається. Недолік такої відомої зборки полягає в тому, що газ може перетікати з оточуючого простору в камеру регулювання тиску, і навпаки, так що можуть виникнути небажані зміни в складі газу в камері регулювання тиску і небажані зміни об'єму в ній. У результаті може виникнути інша рівноважна ситуація. Фактично, збільшення кількості газу і/або зміна його стисливості в камері регулювання тиску може привести до зміни контрольного тиску так, що тиск в просторі, в якому розташований напій, буде досягати рівноваги при іншому значенні. Це може бути несприятливо для напою, як відносно 89214 4 його якості, так і відносно його розподілу, зокрема для газовмісних напоїв, таких як газовані напої. Такі ж або порівнянні недоліки будуть, з цієї причини, виникати, коли пристрій використовується, наприклад, для інших рідин, пастоподібної маси або газів, або коли в камері регулювання тиску використовується рідина. Задачею даного винаходу є забезпечення пристрою регулювання тиску для контейнерів, що містять середовище, за допомогою якого можна уникнути щонайменше деяких недоліків відомих пристроїв, в той же час зберігаючи їх переваги. Зокрема, задачею даного винаходу є забезпечення такого пристрою регулювання тиску, за допомогою якого можна підтримувати один контрольний тиск протягом більш тривалого періоду часу. Ще однією задачею даного винаходу є забезпечення пристрою регулювання тиску, який може зберігатися при атмосферних умовах протягом деякого часу І, при подальшому використанні, має або кожний раз буде мати попередньо вибраний контрольний тиск в камері регулювання тиску в результаті використання. Щонайменше ряд цих і інших задач вирішуються за допомогою пристрою регулювання тиску згідно з даним винаходом. У пристрої регулювання тиску згідно з винаходом, в камері регулювання тиску обладнаний поглинач для уловлювання газу, який переміщається, в ході використання, в камеру регулювання тиску. У результаті, в ході використання, не буде відбуватися яких-небудь змін в складі газу і/або в об'ємі газу, викликаних переміщенням газу в камеру регулювання тиску, так що підтримується контрольний тиск. Як поглинач, переважно, використовується поглинач, придатний для зв'язування газу, який використовується як стиснений газ в пристрої для розподілу напою. Наприклад, у випадку газованих напоїв, як правило, буде використаний поглинач, придатний для уловлювання вуглекислого газу. У пристрої регулювання тиску згідно з винаходом може бути використаний будь-який придатний тип поглинача, наприклад, хімічно зв'язуючі, адсорбуючі і/або абсорбуючі поглиначі. Переважно, поглинач розміщений в камері регулювання тиску, окремій від середовища, що підлягає розподілу, зокрема напою. Таким чином, можна виключити забруднення. Поглинач може бути поміщений в камеру регулювання тиску як незакріплена деталь, або може бути закріплений в ній. Поглинач також може утворювати вбудовану частину пристрою, наприклад він може бути міцно приєднаний до частини стінки. Поглинач для використання в пристрої регулювання тиску згідно з винаходом переважно вибирається з ряду компонентів, які поглинають і/або абсорбують вуглекислий газ, наприклад, таких як вугілля, зокрема активоване вугілля, діатомова земля (кізельгур), глиноземистий силікат, цеоліти або силікати. Також, в принципі, можуть бути використані рідини і розчини, зокрема лужних речовин. Винахід додатково належить до контейнера, відмінного ознаками за п. 7. 5 89214 6 Такий контейнер, зокрема, придатний для збекання пива 3 з контейнера 2, через пристосування рігання і розподілу середовища, такого як напій, 7 для розподілу, наприклад, в келих (не показапід регульованим тиском. ний). З цією метою, заглибна трубка 10 простягаУ особливо переважному втіленні, контейнер ється від пристосування 7 для розподілу до половідповідно до винаходу призначений для розподіження, суміжного з дном 11 контейнера 2, так що лу газованого напою, при цьому як стиснений газ за допомогою пристосування 7 для розподілу і використовується вуглекислий газ, переважно вугвідвідного пристосування 9 можна розподілити лекислий газ з чистотою, прийнятною відповідно весь об'єм пива 3. до стандартів FDA (Управління по контролю за Пристосування 7 для розподілу містить прохід продуктами і ліками), який, в ході використання, 12, до якого, зсередини контейнера, приєднується вводиться безпосередньо в напій, при цьому в заглибна трубка 10, і до якого, зовні контейнера 2, камеру регулювання тиску пристрою регулювання приєднується відвідне пристосування 9. Пристосутиску включений поглинач вуглекислого газу. вання 7 для розподілу додатково містить ущільДаний винахід додатково належить до способу нення (не показане), яке може бути відкрите під підготовки контейнера, відмінного ознаками за п. дією тиску пружини і яке, в першому положенні, 11. герметизує пристосування 7 для розподілу, і, у Такий спосіб надає перевагу, яка полягає в другому положенні, забезпечує рідинне з'єднання тому, що контейнер для напою і пристрій регулюміж заглибний трубкою 10 і відвідним пристосування тиску можуть виготовлятися, перевозитися і ванням 9, щонайменше каналом 13, що простягазберігатися окремо без виникнення зміни тиску, в ється в ньому. Для приводу пристосування 7 для той же час в ході використання тиск буде завжди розподілу передбачена рукоятка 14, яка, при пезнаходитися в бажаних межах. Переважно, щоб реміщенні в напрямі верхньої поверхні 5, перемітиск регулювався так, щоб між середовищем, яке щує ущільнювальні засоби до другого положення підлягає розподілу, і верхнім простором в контейпід дією вищезгаданого тиску пружини, в той час нері сформувався рівноважний тиск. як вони переміщаються в напрямі першого полоВинахід додатково належить до способу вигоження для герметизації пристрою, коли на рукояттовлення пристрою регулювання тиску, відмінного ку не здійснюється вплив. Такі пристосування 7 ознаками за п. 12. для розподілу відомі самі по собі і можуть бути У залежних пунктах, наведені додаткові переадаптовані або заміщені відомим придатним споважні втілення винаходу. собом фахівцем в даній галузі, в рамках винаходу. Для пояснення винаходу, його ілюстративні Пристрій 8 регулювання тиску містить оболонвтілення будуть описані з посиланням на кресленку 15, яка містить другий відсік 16. Поруч з верхнім ня. На кресленнях: кінцем оболонки 15 обладнане пристосування 7 Фіг. 1 схематично зображує вигляд в поперечдля регулювання тиску, яке буде описане додатному перерізі пристрою відповідно до винаходу; ково. За допомогою підвісних засобів 18 оболонка Фіг. 2 схематично зображує вигляд в попереч15 підвішена до верхньої поверхні 5 або до присному перерізі пристосування регулювання тиску тосування 7 для розподілу, так що прохідний отвір для використання в пристрої згідно з винаходом; 19 пристосування регулювання тиску 10 розташоФіг. 3 схематично зображує альтернативне ваний на деякій відстані під пристосуванням 7 для втілення пристосування регулювання тиску згідно розподілу, переважно над рівнем рідини. Пристрій з винаходом; і 8 регулювання тиску і пристосування 7 для розпоФіг. 4 схематично зображує друге альтернатиділу переважно сполучені між собою таким чином, вне втілення пристосування регулювання тиску що вони можуть бути поміщені через центральний згідно з винаходом, з різними типами поглиначів. отвір 6 у верхній поверхні 5, причому отвір 6 заУ даному описі ідентичні або відповідні частикривається пристосуванням 7 для розподілу газони мають відповідні посилальні позиції. У даному непроникним і водонепроникним чином. Таким описі втілення будуть роз'яснені стосовно розподічином, пристрій 8 регулювання тиску може бути з льного пристрою для газованих напоїв, зокрема легкістю розміщений і в той же час може бути з пива. Однак, буде очевидно, що можливі інші залегкістю видалений, щонайменше на робочому стосування, наприклад застосування такого примісці, призначеному для цих цілей, для повторного строю для розподілу харчових продуктів, спінених використання або переробки. продуктів, паст і тому подібне. Переважно у другому відсіку 16 розташований Фіг. 1 зображує пристрій 1 згідно з винаходом, наповнювач 20, придатний для зв'язування віднообладнаний контейнером 2, в першому відсіку 4 сно великої кількості газу-витискувача. У показаякого розташована деяка кількість пива 3, що підному втіленні наповнювач 20 має форму визначелягає розподілу. У показаному втіленні, контейнер ної кількості волокон активованого вугілля, що 2 є відносно тонкостінним балоном з відносно вемають відносно великі питомі внутрішні і зовнішні ликою кількістю вмісту, наприклад від 3 до 5 літрів. площі поверхні, для адсорбування і/або абсорбуКонтейнер 2 закритий зі всіх сторін і на його верхвання на них або в них відносно великої кількості ній поверхні виконаний центральний отвір 6, що вуглекислого газу при прийнятному тиску газу всеприймає пристосування 7 для розподілу, яке буде редині другого відсіку 16. додатково описане тут нижче. Під пристосуванням У переважному втіленні як наповнювач вико7 для розподілу розташовується пристрій 8 регуристовується активоване вугілля, зокрема волокна лювання тиску, який буде також додатково описаактивованого вугілля з великою питомою площею 2 ний тут нижче. До пристосування 7 для розподілу поверхні, переважно від 600 до 1400 м /г і великою приєднане відвідне пристосування 9 для випусвнутрішньою пористістю, зокрема більше 55% і 7 89214 8 переважно від 55 до 80%. Більше того, волокна ному кінці прохідним отвором 19. У ході викориспереважно мають велику зовнішню питому площу, тання, прохід 19 повернутий до першого відсіку 4 і 3 наприклад більше 2 дм , більш точно більше 25 дм знаходиться у відкритому рідинному з'єднанні з . Такі волокна активованого вугілля є в продажу. ним. У оболонку 20 поміщений корпус 22 поршня, Застосування такого наповнювача надає перевагу, який нагадує за формою пісочний годинник, облаяка полягає в тому, що другий відсік може мати днаний на одному з кінців кільцевим ущільненням відносно маленьку конструкцію, проте забезпечуабо подібним ущільненням 23, що спирається на ючи достатнє зв'язування вуглекислого газу. У внутрішню поверхню оболонки 20. Між першим вигляді прикладу, для повного спорожнення конкінцем 24 корпусу 22 поршня і дном 21 утворена тейнера, що містить 5 літрів пива, при 7°С і при перша камера 25, розмір якої змінюється відповідбажаному внутрішньому тиску 1,7 бар, другий відно до осьового переміщення корпусу 22 поршня сік місткістю приблизно 40 мл може бути достатвсередині оболонки 20. У місці шийки 26 корпусу нім, при тиску газу у другому відсіку приблизно 10 22 поршня в оболонці 20 виконаний ряд отворів бар. У показаному втіленні вибраний злегка більш 27. які знаходяться в рідинному з'єднанні з другим великий другий відсік при тому ж тиску (через бівідсіком 16. Круглий паз 28 виконаний між отворальшу кількість газу-витискувача) для одержання ми 27 і проходом 19, на внутрішній поверхні обозапасу надійності, так що повне спорожнення конлонки 20, такій що, коли ущільнювальне кільце, тейнера попереджується. Співвідношення між місобладнане поруч з другим кінцем 29, простягаєтьткістю першого відсіку і місткістю другого відсіку ся на рівні паза 28, формується злегка обмежене може становити, наприклад, >140:1, наприклад рідинне з'єднання від другого відсіку 16 через 66:1. Беручи до уваги бажані зовнішні розміри отвори 27, простір між ущільнювальним кільцем 23 пристрою відносно місткості, переважно, щоб дане і пазом 28 і прохід 19 до першого відсіку 4. Газ під співвідношення було більшим ніж 5:1, більш перевідносно високим тиском в такому випадку може важно більшим ніж 15:1 і найбільш переважно біпротікати з другого відсіку 16 через рідинне з'єдльшим ніж 50:1. Для повного спорожнення вищенання в перший відсік 4, за допомогою чого тиск в згаданого контейнера місткістю приблизно 5 л першому відсіку 4 зростає. У камері 25 створений достатньо приблизно 18 л вуглекислого газу при еталонний тиск, який приблизно відповідає бажатиску 1 бар. Очевидно, що для будь-якої місткості ному тиску в першому відсіку 4. За необхідності, першого відсіку і бажаного надмірного тиску в пружинні засоби або подібні засоби можуть бути ньому можна з легкістю визначити бажані об'єми обладнані в першій камері для створення вищевуглекислого газу і наповнювач, а також бажану згаданого еталонного тиску. Якщо в першому відмісткість другого відсіку, відносно тиску і темперасіку встановився бажаний тиск, корпус 22 поршня тури. Якщо вищезгаданий наповнювач відсутній, зміщується по осі в напрямі дна 21, так що в камето потрібно або використовувати відсік, в якому рі 25 встановлюється еталонний тиск, при цьому стиснений газ може зберігатися при більшому тисположення ущільнювального кільця 23, суміжного ку, або більш об'ємний відсік. Додатково, очевидз другим кінцем 29, герметизує вищеописаний но, що можуть бути використані інші наповнювачі, прохід рідини, оскільки ущільнювальне кільце 23 в в залежності, серед іншого, від вибраного застосуцьому випадку спирається на внутрішню поверхню вання, зокрема від газу-витискувача, що викорисоболонки 20 між отворами 27 і пазом 28. Якщо товується. Наприклад, можуть бути використані частина пива буде витіснена з першого відсіку 4 за оброблена кислотою глина, активований алюміній допомогою пристосування 7 для розподілу, тиск в і боксит, оксид заліза, оксид магнію, кремнегель ньому знизиться, внаслідок чого корпус 22 поршня, (гель кремнієвої кислоти), а також придатні рідини, під дією тиску в камері 25, буде зміщатися по осі в такі як ацетон і тому подібне. При застосуванні для напрямі проходу 19, так що газ під високим тиском напоїв, зокрема для газованих напоїв і інших проможе знову перетік з другого відсіку 16 вздовж дуктів, придатних до вживання, використання вугвищеописаного рідинного з'єднання в перший відлекислого газу представляє перевагу, яка полягає сік, для відновлення в ньому бажаного тиску. Коли в тому, що при нормальному використанні він не це досягається, корпус 22 поршня знову привоздійснює якого-небудь шкідливого впливу на коридиться в закрите положення. Таким чином, постійстувача. Більше того, вуглекислий газ може бути ний бажаний тиск буде постійно підтримуватися в одержаний відносно простим способом, наприклад першому відсіку за допомогою пристосування реяк відходи при промислових процесах, повторне гулювання тиску. Варіанти такого пристосування використання яких сприятливе для навколишнього регулювання тиску описані, серед інших, у вищесередовища. згаданому патенті США 5368207, WO 00/35777 і Пристрій 8 регулювання тиску обладнаний, FR 2690142. наприклад, пристосуванням 17 для регулювання У пристрої 17 регулювання тиску відповідно до тиску, яке більш детально зображене на Фіг. 2, і винаходу, оболонка 20 і/або корпус 22 поршня відоме саме по собі, серед інших, з US 5368207, переважно виготовлені з пластику. Він відносно публікація якого, що стосується цього відомого легкий і простий в обробці. У ході використання, пристосування регулювання тиску, наведена тут існує небезпека того, що стиснений газ, зокрема для посилання. Таке пристосування регулювання вуглекислий газ, буде переходити в поршневу катиску, також відоме під назвою Генератор Тиску, меру 25, наприклад через оболонку 20, через корпостачається, серед інших, компанією Stabilpress, пус 22 поршня і/або вздовж ущільнення 23. У реБельгія. Пристосування 17 регулювання тиску місзультаті, кількість газу в поршневій камері 25 буде тить циліндричну оболонку 20, яка закрита на небажано зростати, так що виникне зміна тиску, першому кінці дном 21, і обладнана на протилежвнаслідок чого встановиться інший рівноважний 9 89214 10 тиск. Той факт, що корпус 22 поршня буде відсунупристосування 7 для розподілу кріпиться так, щоб тий на відстань від дна 21, приведе до того, що закривати отвір 6, наприклад, за допомогою ущібільший тиск буде вимагатися на протилежному, льнення. У ході введення пристрою 8 регулювання другому кінці 29 для переміщення поршня звороттиску, корпус 22 поршня може бути переміщений із но в той же стан, коли додатковий стиснений газ закритого положення, в якому другий кінець 29 перетік в поршневу камеру 25. Більш того існує герметично прилягає до проходу 19 для герметинебезпека того, що стисливість газової композиції зації першого відсіку 1. Заповнення переважно в поршневій камері 25 зміниться внаслідок цього. здійснюється при надмірному тиску, так що тиск в Для того щоб уникнути цих недоліків, відповідно до першому відсіку 1 щонайменше рівний, і переважвинаходу пропонується забезпечити в поршневій но більший, ніж бажаний робочий тиск у верхньому камері 25 поглинач 31 для уловлювання вищезгапросторі вищезгаданого першого відсіку 1. В переданого стисненого газу, що переходить в поршневажному втіленні, описаному раніше, це означає, ву камеру 25. Природно, цей поглинач 31 вибиранаприклад, що наповнення буде здійснюватися ється так, що він вловлює стиснений газ, а не газ, при мінімальному тиску в 1,65 бар, переважно введений спочатку в поршневу камеру 25, зокрема трохи вище. Це забезпечує те, що регулюючий повітря або його компоненти, зокрема кисень. При пристрій підтримується в закритому положенні в уловлюванні стисненого газу даний поглинач 31 не ході наповнення, що запобігає передчасному вибуде зазнавати яких-небудь змін об'єму, що вплипусканню вуглекислого газу з другого відсіку. Це вають на тиск в поршневій камері 25. також дозволяє здійснювати наповнення і устаноЯкщо вуглекислий газ використовується як влення другого відсіку до того, як заповнюється стиснений газ, поглинач буде переважно вибраний перший відсік 1. Більше того, в будь-якому випадку з групи агентів, які адсорбують і/або абсорбують бажаний тиск буде досягатися автоматично і підтвуглекислий газ, наприклад, вугілля, зокрема, акримуватися. Якщо споживачеві треба витягнути тивоване вугілля, діатомова земля (кізельгур), пиво з першого відсіку, відвідне пристосування 9 глини, глиноземисті силікати, цеоліти або силікати. може бути поміщено на пристосування 7 для розУ принципі також можуть бути використані рідини і поділу, після чого прохід 12 може бути звільнений розчини, зокрема лужні матеріали. просто шляхом натиснення рукоятки 14, і пиво 3 Для інших стиснених газів, таких, наприклад, розподіляється в бажаній кількості через заглибну як азот, придатні поглиначі будуть очевидні фахівтрубку 10 і канал 13. Після відпускання рукоятки цям в даній галузі техніки. 14, прохід 12 знову закривається, як описано раПереважно, в першому і другому відсіках обніше. Після повного спорожнення першого відсіку ладнані засоби для ослаблення надмірного тиску 4, при бажанні можна видалити пристрій 8 регулю(не показано), з цією метою можуть бути викорисвання тиску для повторного використання або тані відомі клапани і тому подібне пристосування. окремої переробки. Розміщення пристрою регулюЯк показано на Фіг. 1, фільтруючі засоби 30 вання тиску може також бути здійснене користуваобладнані у другому відсіку 16 для фільтрації, від чем. потоку газу, частинок наповнювача 20, зокрема У альтернативному втіленні, пристосування 7 відносно малих частинок активованого вугілля, які для розподілу з відвідним пристосуванням 9, заможуть несприятливо вплинути на якість продукту, глибною трубкою 10 і пристроєм 8 регулювання що розподіляється, і, можливо, на здоров'я користиску виконані як блок, який може бути розміщетувача. Більше того, таким чином попереджуються ний окремо. Такий блок може, наприклад, постачазакупорка і пошкодження. Такі фільтруючі засоби тися як окрема деталь і мати конструкцію, що до30 можуть бути сформовані різними способами, пускає повторне заповнення. наприклад, з марлі, піноподібних матеріалів, ткаФіг. 3 схематично зображує ділянку альтернанини, напівпроникних полімерів і тому подібне. За тивного втілення пристрою 8 регулювання тиску, з допомогою розміщення фільтруючих засобів 30 у альтернативним втіленням пристосування 17 редругому відсіку 16 попереджується контакт між гулювання тиску. У даному втіленні, пристосувантекучим середовищем 3, що підлягає розподілу, і ня 8 регулювання тиску, щонайменше другий відсік фільтруючими засобами 30. Більше того, попере16, виконаний по суті як аерозольний контейнер, джується попадання частинок наповнювача 20 в відомий сам по собі. Він містить металеву стінку пристосування 17 для регулювання тиску. Фактич15, що має випускний отвір 40 на верхній стороні, но, фільтруючі засоби 30 можуть також бути облав якому за допомогою коміра 41 обладнаний кладнані в прохідних отворах 27. Фільтруючі засоби пан 32. Цей клапан 32 відомий сам по собі як ае30 можуть, наприклад, бути поміщені у другий відрозольний клапан і містить оболонку 33, в якій, за сік 16 до його закриття пристосуванням 17 для допомогою пружини, корпус 36 клапана притискарегулювання тиску, наприклад. ється до сідла 38 клапана для герметизації розпоПристрій згідно з Фіг. 1 може бути використано дільного каналу 27, виконаного в показаному втітаким чином. ленні частиною 27а, яка простягається в корпусі 36 Відповідна кількість пива 3 вводиться в перклапана, частиною 27Ь, яка простягається в корший відсік 4 через отвір 6. Після цього, контейнер пусі 22 поршня, і третьою частиною 27с, яка про1 з пивом може бути оброблений, наприклад, пасстягається в заглибній трубці 39 у другому відсіку теризований, для чого в отвір 6 може бути помі16. Коли корпус 36 клапана відсувається від сідла щене тимчасове ущільнення. Потім, пристрій 8 38 клапана під дією пружини 34. між другим відсірегулювання тиску, разом із заглибний трубкою 10 ком 16 і простором 43 всередині оболонки 20 між і пристосуванням 7 для розподілу, може бути подругим кінцем 29 корпусу 22 поршня і коміром 41 міщений в контейнер 2 через отвір 6, при цьому формується відкрите з'єднання. Між цим просто 11 89214 12 ром 43 і першим відсіком 4 обладнано щонайменго з вищезгаданих можливих матеріалів поглинаше один прохідний отвір 19 для вирівнювання тисча. Альтернативно, поглинач 31b може бути викоку. наний як частина, наприклад, донної стінки 21, У даному втіленні, корпус 22 поршня притиснаприклад, шляхом двошарової конструкції донної кається до корпусу 36 клапана за допомогою сідла стінки, коли сторона дна 21, повернута до порш44, в той час як між частинами 27а і 27b каналу невого простору 25, складається з вищезгаданого сформовано відкрите з'єднання. Поршневий проспоглинача 31b. тір 25 з поглиначем Зів ньому сформований між Очевидно, що поглинач 31, 31а, 31b може тадном 21 і першим кінцем 24 корпусу 22 поршня, на кож бути виконаний іншим чином і/або в інших постороні корпусу 22 поршня, віддаленій від простоложеннях в поршневому просторі 25, наприклад на ру 43. Оболонка 20 приєднана до фланця 46 комікорпусі 22 поршня або як частина корпусу поршня. ра 41 за допомогою защіплювальної грані 45, так Даний винахід ні яким чином не обмежується що досягається міцне з'єднання. ілюстративними втіленнями, представленими в Втілення пристрою 8 регулювання тиску згідно даному описі і на кресленнях. У рамках винаходу з Фіг. 3 додатково описане в міжнародній патентній допустимі численні їх зміни. заяві WO/0035774. У даній публікації також описані Наприклад, пристосування для розподілу і/або альтернативні втілення для пристосування 17 ревідвідне пристосування може мати іншу конструкгулювання тиску, зокрема, які наведені тут для цію, наприклад, як у відомих аерозольних балонпосилання, і можуть бути обладнані поглиначем 31 чиках для одержання піни. Вони також можуть бувідповідно до винаходу. ти призначені лише для однократного На Фіг. 4 показаний пристрій 8 регулювання спрацьовування, за допомогою чого за один раз тиску згідно з Фіг. 3, з двома альтернативними спорожнюється весь вміст першого відсіку. Конвтіленнями поглинача 31а, 31b в ньому. На Фіг. 3, тейнер 2 може бути виготовлений різними спосопоглинач 31 поміщений в поршневий простір 25 в бами і з різних матеріалів, наприклад зі сталі, формі відносно твердого елемента, такого як преалюмінію або пластику. У показаних ілюстративсований блок з, наприклад, порошку або гранул, них втіленнях, контейнери мають відносно високу який поміщується в поршневий простір 25 до розконструкцію, однак, очевидно, що може бути викоміщення корпусу 22 поршня. Поглинач 31 може ристана множина розмірних співвідношень, в тому бути виконаний в поршневому просторі 25 як склечислі відносно плоскі, для того, щоб контейнер пінний елемент, а також може бути прикріплений можна було відносно просто зберігати в холодидо стінки, наприклад, за допомогою клею, паяння, льнику або тому подібне. Більше того, різноманітні зварювання або іншим відповідним чином, вклюдодаткові компоненти, такі як, наприклад, холодочаючи внутрішні з'єднувальні засоби, такі як гвинти агенти, можуть бути забезпечені, в залежності від і тому подібне. На Фіг. 4 показано два альтернатизастосування. У показаному ілюстративному втівних варіанти, які можуть бути використані окремо ленні газ-витискувач, при нормальному викорисодин від одного. На Фіг. 4, зліва, показаний поглитанні, вводиться над рівнем рідини в перший віднач 31а у формі мішка 47, який утримує даний посік, що запобігає, в більшій мірі, проходженню глинач 31а в формі, наприклад, порошку або грапотоку газу через текуче середовище, що підлягає нул 48. Мішок 47 може бути виготовлений з будьрозподілу. Зокрема, таким чином можна запобігти якого придатного матеріалу при умові, що він пропередчасному піноутворенню. Однак очевидно, що пускає стиснений газ. На Фіг. 4 показане друге при бажанні може бути вибране інше положення втілення - поглинач 31b, в формі частини, напряму пристрою регулювання тиску, таке, щоб газприєднаної до дна 21. На Фіг. 4, дно 21 показане витискувач підводився безпосередньо в текуче як окрема вставка, яка може бути приєднана до середовище, що підлягає розподілу. Таким чином, оболонки 20, наприклад, за допомогою защіплюнаприклад, можна досягнути точного відповідного вання, приклеювання, зварювання або іншого спопіноутворення, наприклад, для так званих віджетів собу кріплення, очевидного фахівцям в даній галу(widget), безалкогольних напоїв, таких як молочні зі техніки. Поглинач 31 може бути одержаний коктейлі, і тому подібне. шляхом пресування, опресування під тиском, ріМається на увазі, що ці і багато які аналогічні зання або подібним способом з матеріалу, що місваріанти входять в рамки даного винаходу. тить поглинач, наприклад з суміші пластику і одно 13 Комп’ютерна верстка І.Скворцова 89214 Підписне 14 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Pressure control device for container and method of manufacture thereof, container containing pressure control device and method for preparation of container for beverage

Автори англійською

Wolthers Wolter, Vlooswijk Johannes Jakobus Thomas

Назва патенту російською

Устройство регулирования давления для контейнера и способ его изготовления, контейнер, содержащий устройство регулирования давления, и способ подготовки контейнера для напитка

Автори російською

Волтерс Волтер, Влосвейк Йоханнес Якобус Томас

МПК / Мітки

МПК: B65D 81/26, B65D 83/14
