Корпус вставки оптичної штепсельної вилки

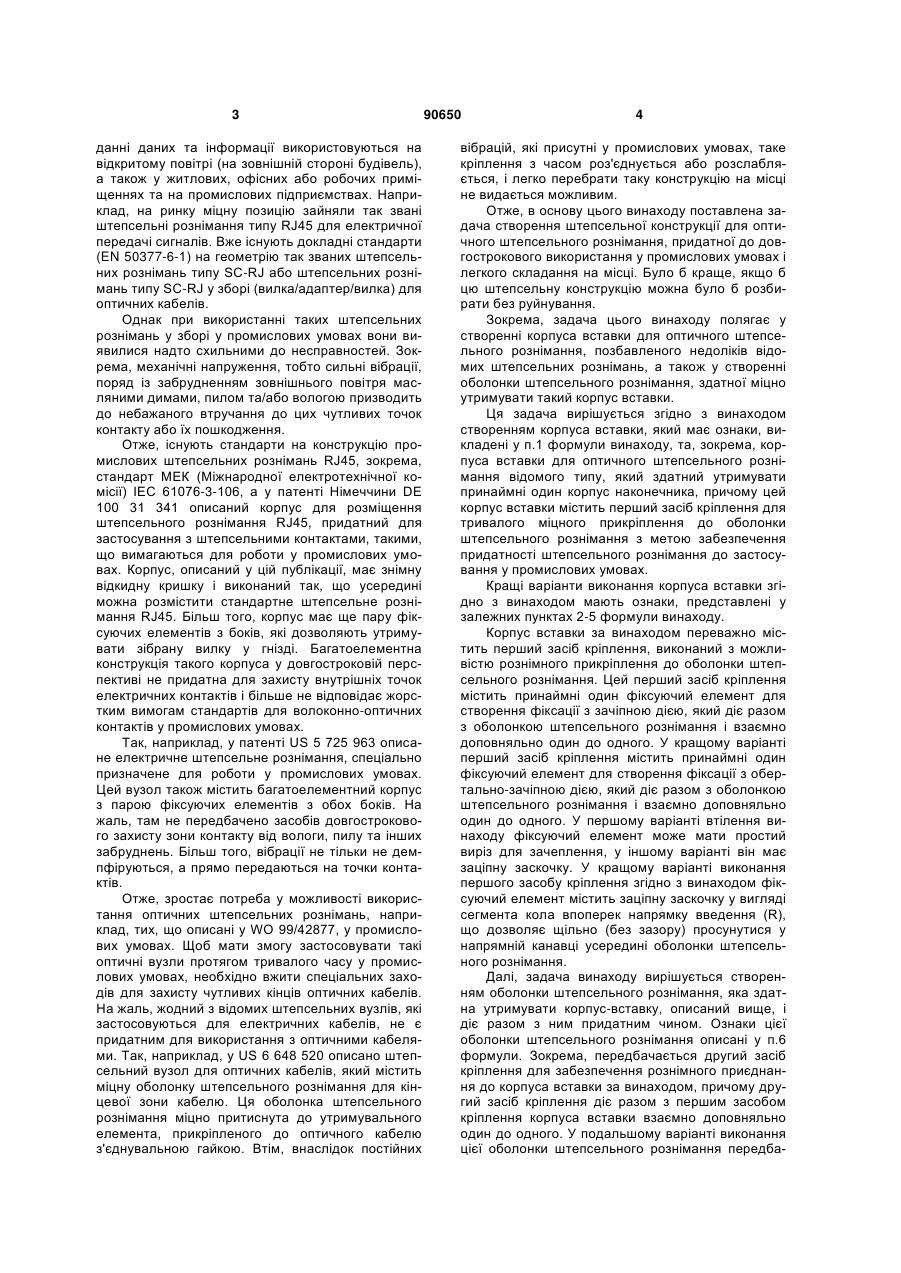

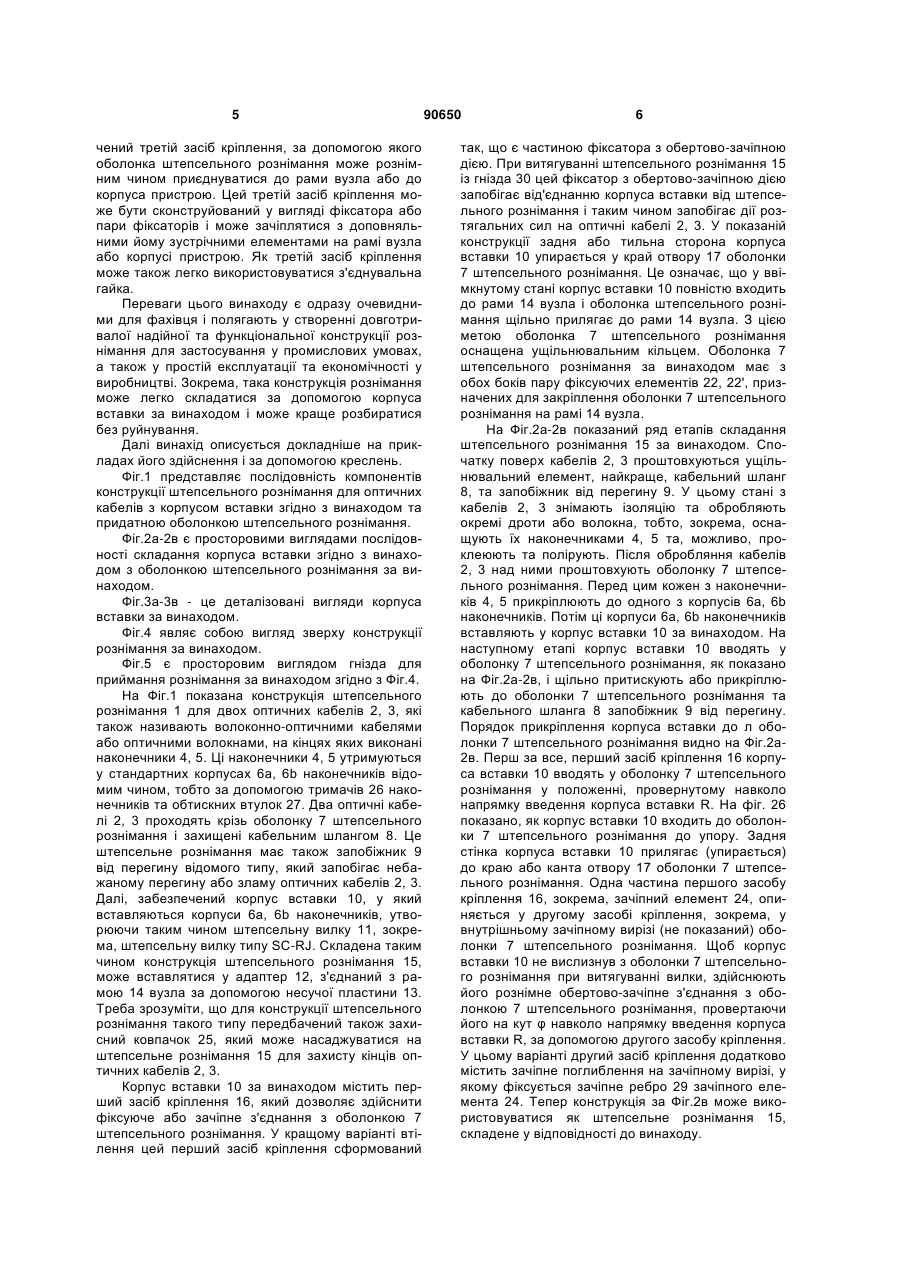

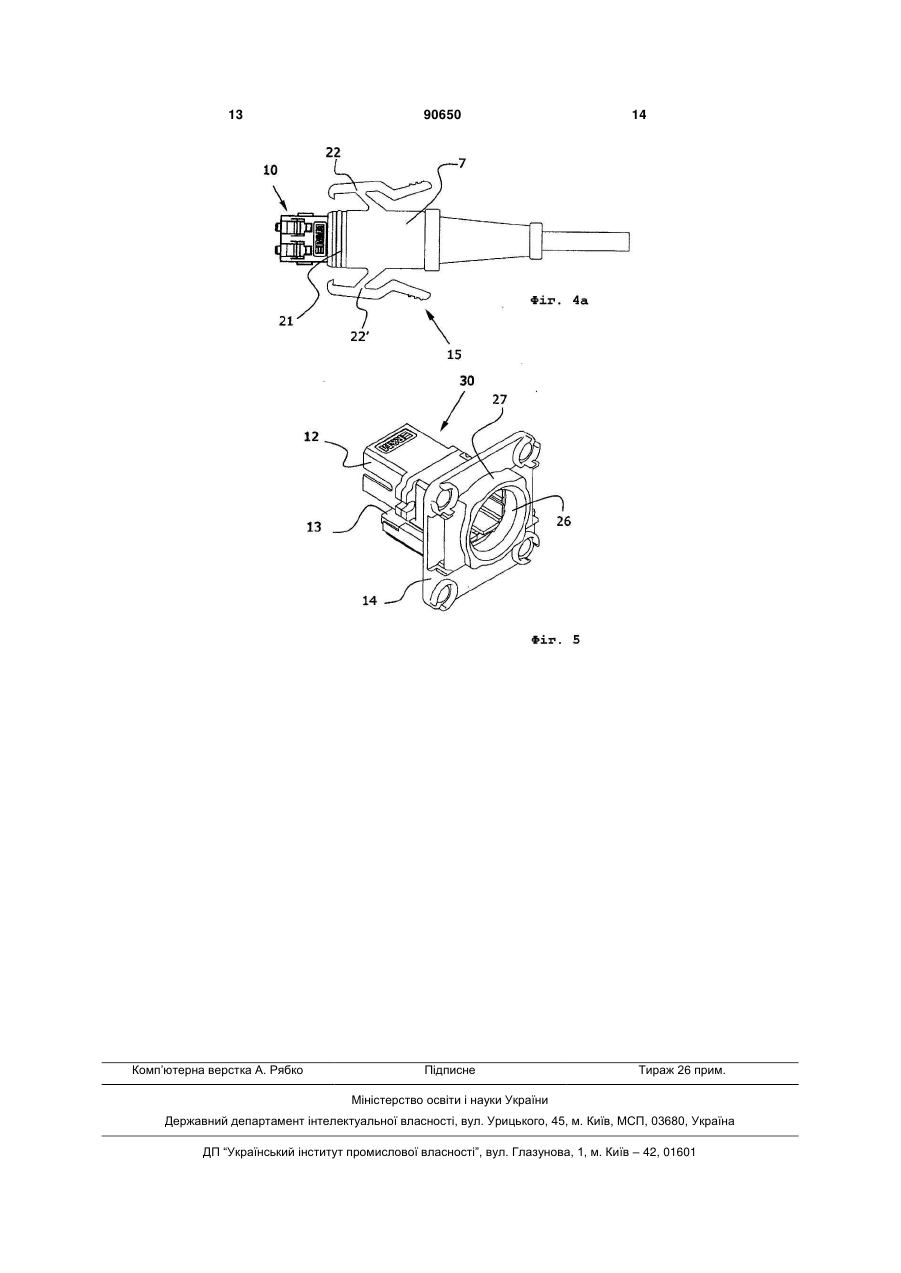

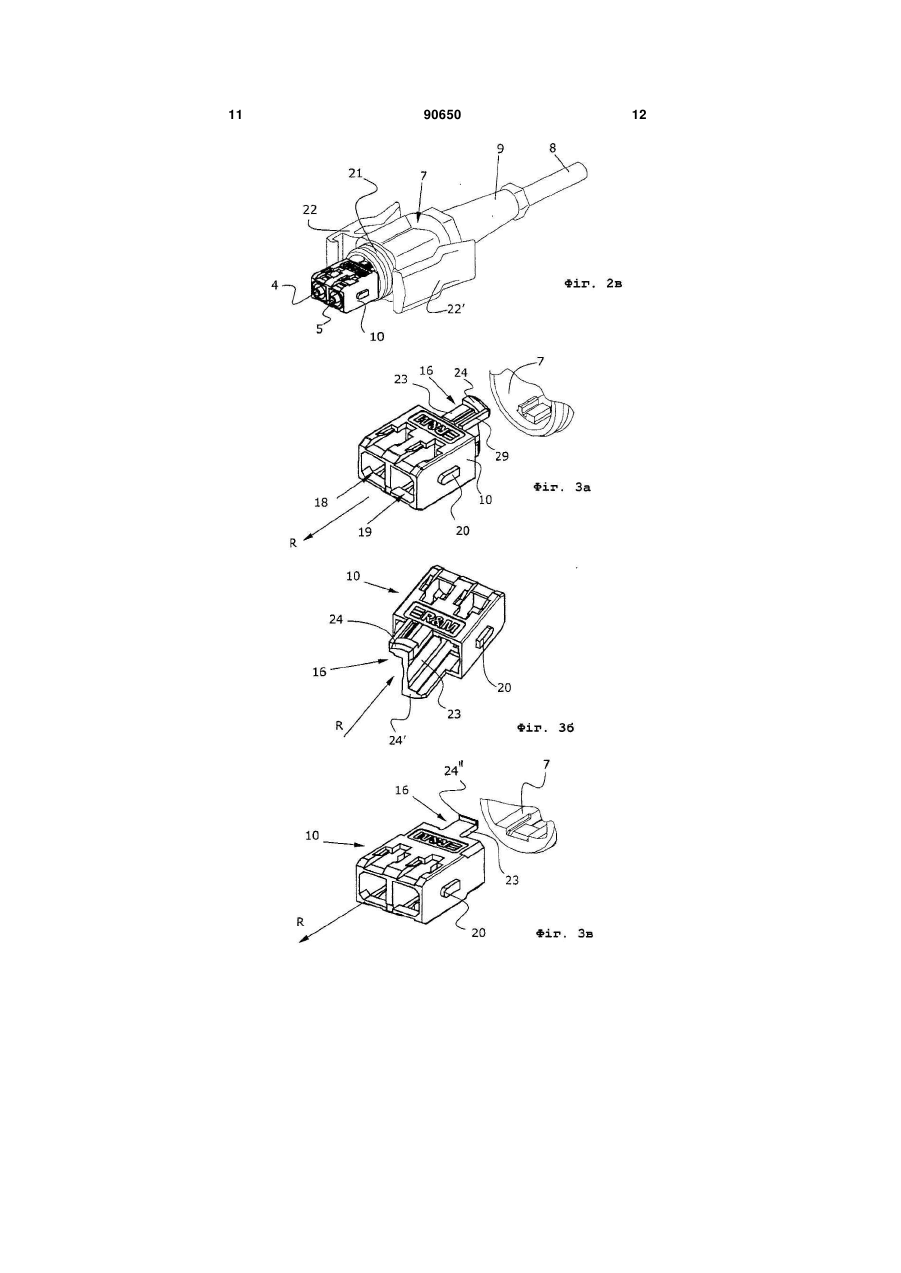

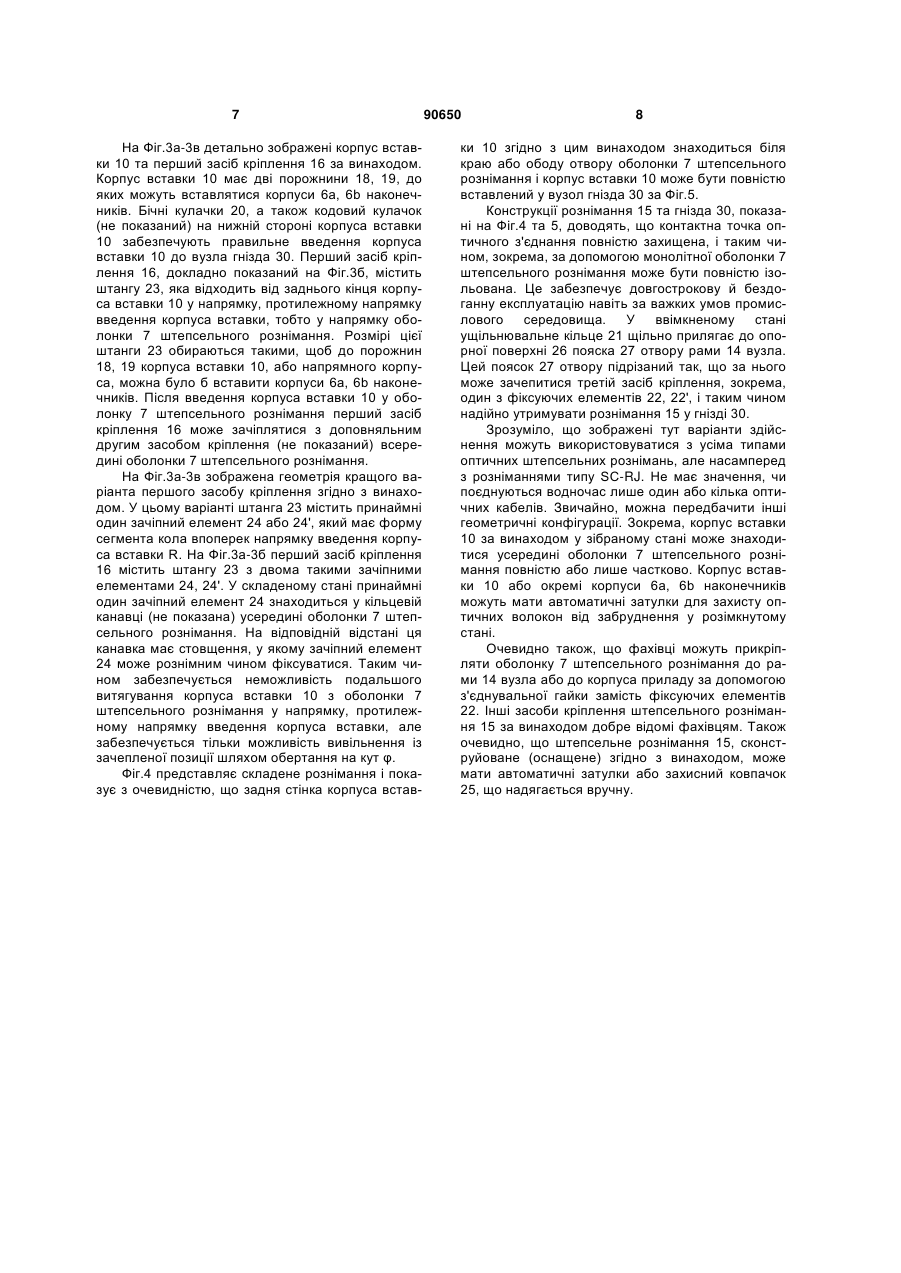

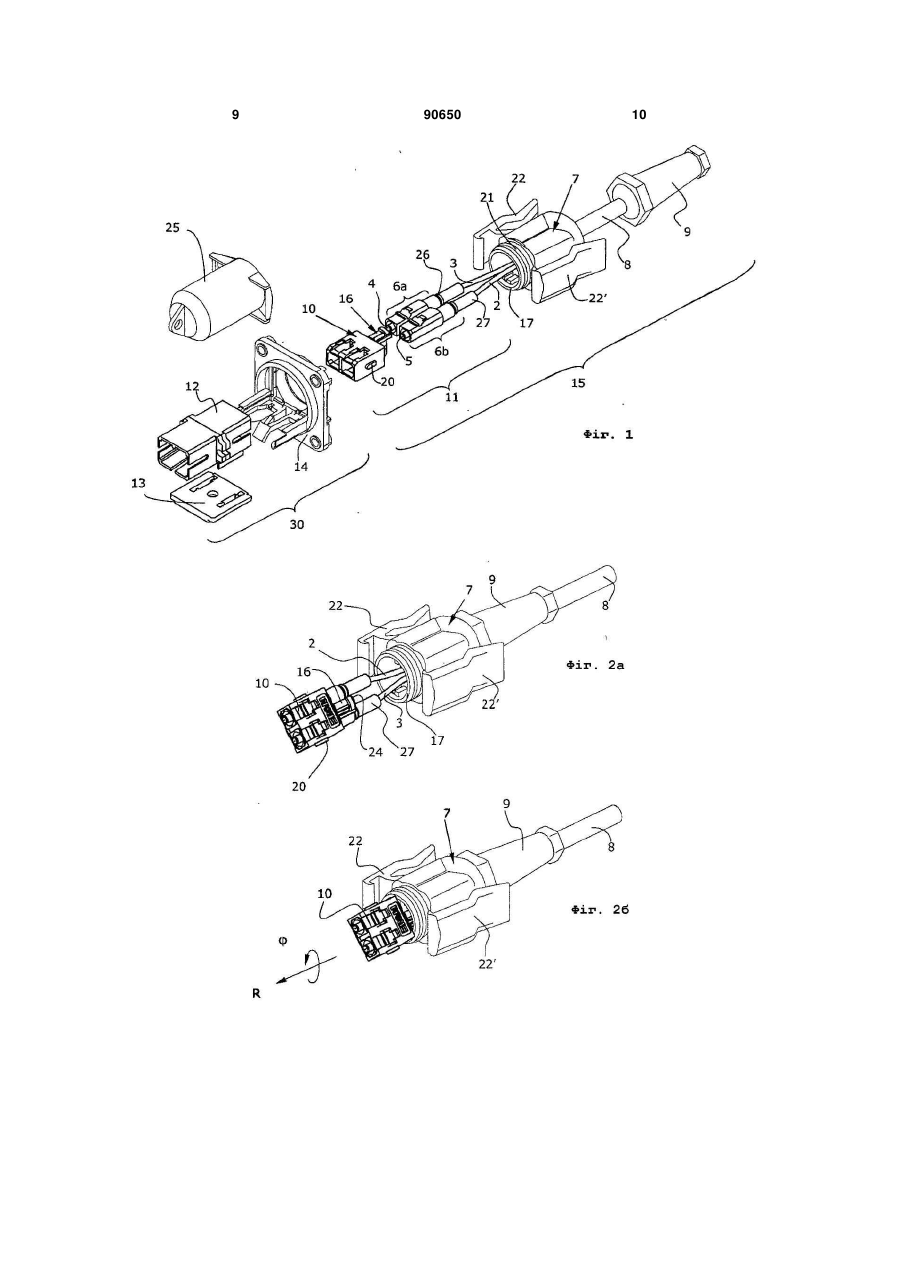

1. Корпус вставки (10) оптичної штепсельної вилки типу SC-RJ для розміщення принаймні одного корпуса (6а, 6b) наконечника, який відрізняється тим, що оснащений першим засобом кріплення (16), розташованим в задній частині корпуса вставки, для скріплення з оболонкою (7) штепсельного рознімання, для чого перший засіб кріплення (16) оснащений штангою (23), яка відходить від заднього кінця корпуса вставки (10) у напрямку, протилежному напрямку введення корпуса вставки, а штанга (23) містить принаймні один зачіпний елемент (24, 24', 24") для створення зачіпної фіксації, діючий взаємно доповняльно з оболонкою (7) штепсельного рознімання. C2 2 (19) 1 3 данні даних та інформації використовуються на відкритому повітрі (на зовнішній стороні будівель), а також у житлових, офісних або робочих приміщеннях та на промислових підприємствах. Наприклад, на ринку міцну позицію зайняли так звані штепсельні рознімання типу RJ45 для електричної передачі сигналів. Вже існують докладні стандарти (EN 50377-6-1) на геометрію так званих штепсельних рознімань типу SC-RJ або штепсельних рознімань типу SC-RJ у зборі (вилка/адаптер/вилка) для оптичних кабелів. Однак при використанні таких штепсельних рознімань у зборі у промислових умовах вони виявилися надто схильними до несправностей. Зокрема, механічні напруження, тобто сильні вібрації, поряд із забрудненням зовнішнього повітря масляними димами, пилом та/або вологою призводить до небажаного втручання до цих чутливих точок контакту або їх пошкодження. Отже, існують стандарти на конструкцію промислових штепсельних рознімань RJ45, зокрема, стандарт МЕК (Міжнародної електротехнічної комісії) ІЕС 61076-3-106, а у патенті Німеччини DE 100 31 341 описаний корпус для розміщення штепсельного рознімання RJ45, придатний для застосування з штепсельними контактами, такими, що вимагаються для роботи у промислових умовах. Корпус, описаний у цій публікації, має знімну відкидну кришку і виконаний так, що усередині можна розмістити стандартне штепсельне рознімання RJ45. Більш того, корпус має ще пару фіксуючих елементів з боків, які дозволяють утримувати зібрану вилку у гнізді. Багатоелементна конструкція такого корпуса у довгостроковій перспективі не придатна для захисту внутрішніх точок електричних контактів і більше не відповідає жорстким вимогам стандартів для волоконно-оптичних контактів у промислових умовах. Так, наприклад, у патенті US 5 725 963 описане електричне штепсельне рознімання, спеціально призначене для роботи у промислових умовах. Цей вузол також містить багатоелементний корпус з парою фіксуючих елементів з обох боків. На жаль, там не передбачено засобів довгострокового захисту зони контакту від вологи, пилу та інших забруднень. Більш того, вібрації не тільки не демпфіруються, а прямо передаються на точки контактів. Отже, зростає потреба у можливості використання оптичних штепсельних рознімань, наприклад, тих, що описані у WO 99/42877, у промислових умовах. Щоб мати змогу застосовувати такі оптичні вузли протягом тривалого часу у промислових умовах, необхідно вжити спеціальних заходів для захисту чутливих кінців оптичних кабелів. На жаль, жодний з відомих штепсельних вузлів, які застосовуються для електричних кабелів, не є придатним для використання з оптичними кабелями. Так, наприклад, у US 6 648 520 описано штепсельний вузол для оптичних кабелів, який містить міцну оболонку штепсельного рознімання для кінцевої зони кабелю. Ця оболонка штепсельного рознімання міцно притиснута до утримувального елемента, прикріпленого до оптичного кабелю з'єднувальною гайкою. Втім, внаслідок постійних 90650 4 вібрацій, які присутні у промислових умовах, таке кріплення з часом роз'єднується або розслабляється, і легко перебрати таку конструкцію на місці не видається можливим. Отже, в основу цього винаходу поставлена задача створення штепсельної конструкції для оптичного штепсельного рознімання, придатної до довгострокового використання у промислових умовах і легкого складання на місці. Було б краще, якщо б цю штепсельну конструкцію можна було б розбирати без руйнування. Зокрема, задача цього винаходу полягає у створенні корпуса вставки для оптичного штепсельного рознімання, позбавленого недоліків відомих штепсельних рознімань, а також у створенні оболонки штепсельного рознімання, здатної міцно утримувати такий корпус вставки. Ця задача вирішується згідно з винаходом створенням корпуса вставки, який має ознаки, викладені у п.1 формули винаходу, та, зокрема, корпуса вставки для оптичного штепсельного рознімання відомоготипу, який здатний утримувати принаймні один корпус наконечника, причому цей корпус вставки містить перший засіб кріплення для тривалого міцного прикріплення до оболонки штепсельного рознімання з метою забезпечення придатності штепсельного рознімання до застосування у промислових умовах. Кращі варіанти виконання корпуса вставки згідно з винаходом мають ознаки, представлені у залежних пунктах 2-5 формули винаходу. Корпус вставки за винаходом переважно містить перший засіб кріплення, виконаний з можливістю рознімного прикріплення до оболонки штепсельного рознімання. Цей перший засіб кріплення містить принаймні один фіксуючий елемент для створення фіксації з зачіпною дією, який діє разом з оболонкою штепсельного рознімання і взаємно доповняльно один до одного. У кращому варіанті перший засіб кріплення містить принаймні один фіксуючий елемент для створення фіксації з обертально-зачіпною дією, який діє разом з оболонкою штепсельного рознімання і взаємно доповняльно один до одного. У першому варіанті втілення винаходу фіксуючий елемент може мати простий виріз для зачеплення, у іншому варіанті він має заціпну заскочку. У кращому варіанті виконання першого засобу кріплення згідно з винаходом фіксуючий елемент містить заціпну заскочку у вигляді сегмента кола впоперек напрямку введення (R), що дозволяє щільно (без зазору) просунутися у напрямній канавці усередині оболонки штепсельного рознімання. Далі, задача винаходу вирішується створенням оболонки штепсельного рознімання, яка здатна утримувати корпус-вставку, описаний вище, і діє разом з ним придатним чином. Ознаки цієї оболонки штепсельного рознімання описані у п.6 формули. Зокрема, передбачається другий засіб кріплення для забезпечення рознімного приєднання до корпуса вставки за винаходом, причому другий засіб кріплення діє разом з першим засобом кріплення корпуса вставки взаємно доповняльно один до одного. У подальшому варіанті виконання цієї оболонки штепсельного рознімання передба 5 чений третій засіб кріплення, за допомогою якого оболонка штепсельного рознімання може рознімним чином приєднуватися до рами вузла або до корпуса пристрою. Цей третій засіб кріплення може бути сконструйований у вигляді фіксатора або пари фіксаторів і може зачіплятися з доповняльними йому зустрічними елементами на рамі вузла або корпусі пристрою. Як третій засіб кріплення може також легко використовуватися з'єднувальна гайка. Переваги цього винаходу є одразу очевидними для фахівця і полягають у створенні довготривалої надійної та функціональної конструкції рознімання для застосування у промислових умовах, а також у простій експлуатації та економічності у виробництві. Зокрема, така конструкція рознімання може легко складатися за допомогою корпуса вставки за винаходом і може краще розбиратися без руйнування. Далі винахід описується докладніше на прикладах його здійснення і за допомогою креслень. Фіг.1 представляє послідовність компонентів конструкції штепсельного рознімання для оптичних кабелів з корпусом вставки згідно з винаходом та придатною оболонкою штепсельного рознімання. Фіг.2а-2в є просторовими виглядами послідовності складання корпуса вставки згідно з винаходом з оболонкою штепсельного рознімання за винаходом. Фіг.3а-3в - це деталізовані вигляди корпуса вставки за винаходом. Фіг.4 являє собою вигляд зверху конструкції рознімання за винаходом. Фіг.5 є просторовим виглядом гнізда для приймання рознімання за винаходом згідно з Фіг.4. На Фіг.1 показана конструкція штепсельного рознімання 1 для двох оптичних кабелів 2, 3, які також називають волоконно-оптичними кабелями або оптичними волокнами, на кінцях яких виконані наконечники 4, 5. Ці наконечники 4, 5 утримуються у стандартних корпусах 6а, 6b наконечників відомим чином, тобто за допомогою тримачів 26 наконечників та обтискних втулок 27. Два оптичні кабелі 2, 3 проходять крізь оболонку 7 штепсельного рознімання і захищені кабельним шлангом 8. Це штепсельне рознімання має також запобіжник 9 від перегину відомого типу, який запобігає небажаному перегину або зламу оптичних кабелів 2, 3. Далі, забезпечений корпус вставки 10, у який вставляються корпуси 6а, 6b наконечників, утворюючи таким чином штепсельну вилку 11, зокрема, штепсельну вилку типу SC-RJ. Складена таким чином конструкція штепсельного рознімання 15, може вставлятися у адаптер 12, з'єднаний з рамою 14 вузла за допомогою несучої пластини 13. Треба зрозуміти, що для конструкції штепсельного рознімання такого типу передбачений також захисний ковпачок 25, який може насаджуватися на штепсельне рознімання 15 для захисту кінців оптичних кабелів 2, 3. Корпус вставки 10 за винаходом містить перший засіб кріплення 16, який дозволяє здійснити фіксуюче або зачіпне з'єднання з оболонкою 7 штепсельного рознімання. У кращому варіанті втілення цей перший засіб кріплення сформований 90650 6 так, що є частиною фіксатора з обертово-зачіпною дією. При витягуванні штепсельного рознімання 15 із гнізда 30 цей фіксатор з обертово-зачіпною дією запобігає від'єднанню корпуса вставки від штепсельного рознімання і таким чином запобігає дії розтягальних сил на оптичні кабелі 2, 3. У показаній конструкції задня або тильна сторона корпуса вставки 10 упирається у край отвору 17 оболонки 7 штепсельного рознімання. Це означає, що у ввімкнутому стані корпус вставки 10 повністю входить до рами 14 вузла і оболонка штепсельного рознімання щільно прилягає до рами 14 вузла. З цією метою оболонка 7 штепсельного рознімання оснащена ущільнювальним кільцем. Оболонка 7 штепсельного рознімання за винаходом має з обох боків пару фіксуючих елементів 22, 22', призначених для закріплення оболонки 7 штепсельного рознімання на рамі 14 вузла. На Фіг.2а-2в показаний ряд етапів складання штепсельного рознімання 15 за винаходом. Спочатку поверх кабелів 2, 3 проштовхуються ущільнювальний елемент, найкраще, кабельний шланг 8, та запобіжник від перегину 9. У цьому стані з кабелів 2, 3 знімають ізоляцію та обробляють окремі дроти або волокна, тобто, зокрема, оснащують їх наконечниками 4, 5 та, можливо, проклеюють та полірують. Після обробляння кабелів 2, 3 над ними проштовхують оболонку 7 штепсельного рознімання. Перед цим кожен з наконечників 4, 5 прикріплюють до одного з корпусів 6а, 6b наконечників. Потім ці корпуси 6а, 6b наконечників вставляють у корпус вставки 10 за винаходом. На наступному етапі корпус вставки 10 вводять у оболонку 7 штепсельного рознімання, як показано на Фіг.2а-2в, і щільно притискують або прикріплюють до оболонки 7 штепсельного рознімання та кабельного шланга 8 запобіжник 9 від перегину. Порядок прикріплення корпуса вставки до л оболонки 7 штепсельного рознімання видно на Фіг.2а2в. Перш за все, перший засіб кріплення 16 корпуса вставки 10 вводять у оболонку 7 штепсельного рознімання у положенні, провернутому навколо напрямку введення корпуса вставки R. На фіг. 26 показано, як корпус вставки 10 входить до оболонки 7 штепсельного рознімання до упору. Задня стінка корпуса вставки 10 прилягає (упирається) до краю або канта отвору 17 оболонки 7 штепсельного рознімання. Одна частина першого засобу кріплення 16, зокрема, зачіпний елемент 24, опиняється у другому засобі кріплення, зокрема, у внутрішньому зачіпному вирізі (не показаний) оболонки 7 штепсельного рознімання. Щоб корпус вставки 10 не вислизнув з оболонки 7 штепсельного рознімання при витягуванні вилки, здійснюють його рознімне обертово-зачіпне з'єднання з оболонкою 7 штепсельного рознімання, провертаючи його на кут φ навколо напрямку введення корпуса вставки R, за допомогою другого засобу кріплення. У цьому варіанті другий засіб кріплення додатково містить зачіпне поглиблення на зачіпному вирізі, у якому фіксується зачіпне ребро 29 зачіпного елемента 24. Тепер конструкція за Фіг.2в може використовуватися як штепсельне рознімання 15, складене у відповідності до винаходу. 7 На Фіг.3а-3в детально зображені корпус вставки 10 та перший засіб кріплення 16 за винаходом. Корпус вставки 10 має дві порожнини 18, 19, до яких можуть вставлятися корпуси 6а, 6b наконечників. Бічні кулачки 20, а також кодовий кулачок (не показаний) на нижній стороні корпуса вставки 10 забезпечують правильне введення корпуса вставки 10 до вузла гнізда 30. Перший засіб кріплення 16, докладно показаний на Фіг.3б, містить штангу 23, яка відходить від заднього кінця корпуса вставки 10 у напрямку, протилежному напрямку введення корпуса вставки, тобто у напрямку оболонки 7 штепсельного рознімання. Розмірі цієї штанги 23 обираються такими, щоб до порожнин 18, 19 корпуса вставки 10, або напрямного корпуса, можна було б вставити корпуси 6а, 6b наконечників. Після введення корпуса вставки 10 у оболонку 7 штепсельного рознімання перший засіб кріплення 16 може зачіплятися з доповняльним другим засобом кріплення (не показаний) всередині оболонки 7 штепсельного рознімання. На Фіг.3а-3в зображена геометрія кращого варіанта першого засобу кріплення згідно з винаходом. У цьому варіанті штанга 23 містить принаймні один зачіпний елемент 24 або 24', який має форму сегмента кола впоперек напрямку введення корпуса вставки R. На Фіг.3а-3б перший засіб кріплення 16 містить штангу 23 з двома такими зачіпними елементами 24, 24'. У складеному стані принаймні один зачіпний елемент 24 знаходиться у кільцевій канавці (не показана) усередині оболонки 7 штепсельного рознімання. На відповідній відстані ця канавка має стовщення, у якому зачіпний елемент 24 може рознімним чином фіксуватися. Таким чином забезпечується неможливість подальшого витягування корпуса вставки 10 з оболонки 7 штепсельного рознімання у напрямку, протилежному напрямку введення корпуса вставки, але забезпечується тільки можливість вивільнення із зачепленої позиції шляхом обертання на кут φ. Фіг.4 представляє складене рознімання і показує з очевидністю, що задня стінка корпуса встав 90650 8 ки 10 згідно з цим винаходом знаходиться біля краю або ободу отвору оболонки 7 штепсельного рознімання і корпус вставки 10 може бути повністю вставлений у вузол гнізда 30 за Фіг.5. Конструкції рознімання 15 та гнізда 30, показані на Фіг.4 та 5, доводять, що контактна точка оптичного з'єднання повністю захищена, і таким чином, зокрема, за допомогою монолітної оболонки 7 штепсельного рознімання може бути повністю ізольована. Це забезпечує довгострокову й бездоганну експлуатацію навіть за важких умов промислового середовища. У ввімкненому стані ущільнювальне кільце 21 щільно прилягає до опорної поверхні 26 пояска 27 отвору рами 14 вузла. Цей поясок 27 отвору підрізаний так, що за нього може зачепитися третій засіб кріплення, зокрема, один з фіксуючих елементів 22, 22', і таким чином надійно утримувати рознімання 15 у гнізді 30. Зрозуміло, що зображені тут варіанти здійснення можуть використовуватися з усіма типами оптичних штепсельних рознімань, але насамперед з розніманнями типу SC-RJ. Не має значення, чи поєднуються водночас лише один або кілька оптичних кабелів. Звичайно, можна передбачити інші геометричні конфігурації. Зокрема, корпус вставки 10 за винаходом у зібраному стані може знаходитися усередині оболонки 7 штепсельного рознімання повністю або лише частково. Корпус вставки 10 або окремі корпуси 6а, 6b наконечників можуть мати автоматичні затулки для захисту оптичних волокон від забруднення у розімкнутому стані. Очевидно також, що фахівці можуть прикріпляти оболонку 7 штепсельного рознімання до рами 14 вузла або до корпуса приладу за допомогою з'єднувальної гайки замість фіксуючих елементів 22. Інші засоби кріплення штепсельного рознімання 15 за винаходом добре відомі фахівцям. Також очевидно, що штепсельне рознімання 15, сконструйоване (оснащене) згідно з винаходом, може мати автоматичні затулки або захисний ковпачок 25, що надягається вручну. 9 90650 10 11 90650 12 13 Комп’ютерна верстка А. Рябко 90650 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
