Спосіб склеювання картонної упаковки

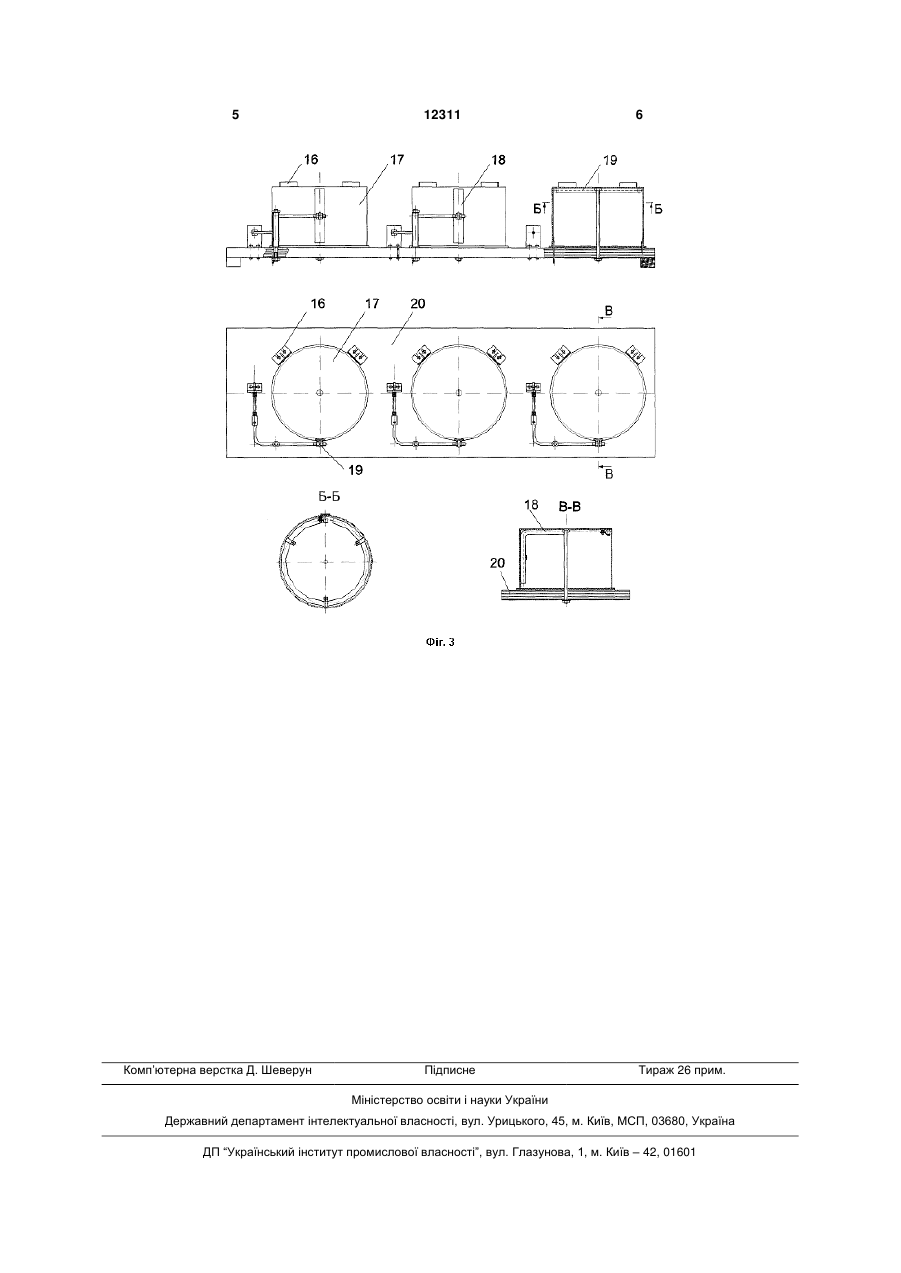

1. Спосіб склеювання картонної упаковки, при якому формують з'єднувальні елементи боковин, 3 рівні напрямної планки кріпиться місткість 13 з клеєм, яка має ролик 14 і напрямну планку 15. Проклеювальний пристрій складається з станини 20 на якій встановлено три формоутворюючих кондуктора 17 з нагрівальними елементами 18. Біля кожного кондуктора встановлено притискний механізм 19 і центруючі упори 16. При виготовленні кришки 1 коробки, висічена заготовка боковини 5 вводиться в формувальнопромащувальний пристрій з'єднувальними елементами 7 до низу. При протягуванні боковини 5 у вказаному напрямку через пристрій, вона базується між боковими стінками 8,10, рухомою упорною планкою 9 та напрямною планкою 12 (які виставлені на розмір висоти боковини кришки) пристрою, при цьому з'єднувальні елементи набігають на формоутворюючу напрямну 11 і згинаються по лінії згину на кут близько 150 градусів. Враховуючи залишкову пружність картону, сформовані з'єднувальні елементи встановлюються під кутом 90 градусів до поверхні боковини і проходять над промащувальним роликом 14, який збирає з місткості 13 клей, та дозованим шаром наносить його на зовнішню поверхню з'єднувальних елементів. Таким чином, процес формування з'єднувальних елементів і нанесення рівномірного шару клею на кожен окремий з'єднувальний елемент виконується як одна технологічна операція. Після чого тим же промащувальним роликом або пензликом, що не є суттєвою ознакою, наносимо шар клею на край боковини 5 і встановлюємо 12311 4 її на формоутворюючий кондуктор 17 проклеювального пристрою. Краї боковини затискаються притискним механізмом 19, на відігнуті з'єднувальні елементи укладається плоска основа кришки 3, яка базується центруючими упорами 16 та притискається вантажем (конструкція, матеріал і його вага не є суттєвою ознакою). Виготовлення днища відбувається в такому ж порядку, як кришки, тільки використовується проклеювальний пристрій з формоутворюючими кондукторами меншого розміру, а в формувально-промащувальному пристрої рухома упорна планка 9 виставляється на розмір висоти боковини днища. Проклеювальний пристрій для склеювання кришок (днищ) коробок розрахований на три кондуктора. Це забезпечує затвердіння клеєвого шару на кришці першого кондуктора за час поки закінчено складання кришки на третьому кондукторі, за рахунок індивідуального підігріву кожного формоутворюючого кондуктору нагрівальними елементами. Формоутворюючі кондуктори можуть мати форму кола, еліпса, багатокутника та ін., а також їх кількість може бути різною, що не є суттєвою ознакою. Порівняно з прототипом запропонований спосіб значно підвищує продуктивність праці, якість упаковки яка випускається, швидко впроваджується у виробництві і не потребує кваліфікованого персоналу, що суттєво впливає на рентабельність виробництва. 5 Комп’ютерна верстка Д. Шеверун 12311 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
