Відкривальний пристрій для герметичної упаковки, яка містить розливний харчовий продукт, герметична упаковка, яка містить розливний харчовий продукт, та спосіб формування відкривального пристрою

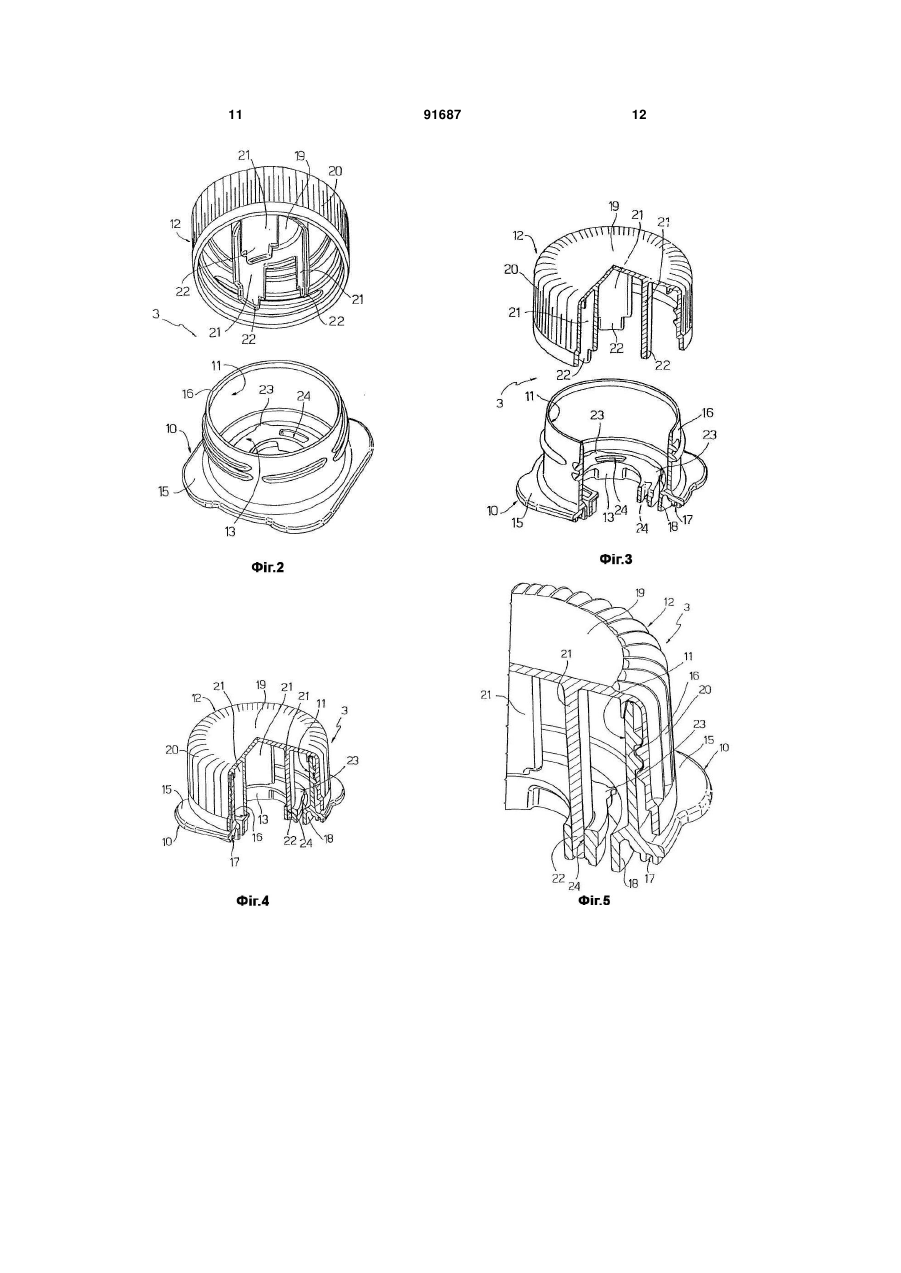

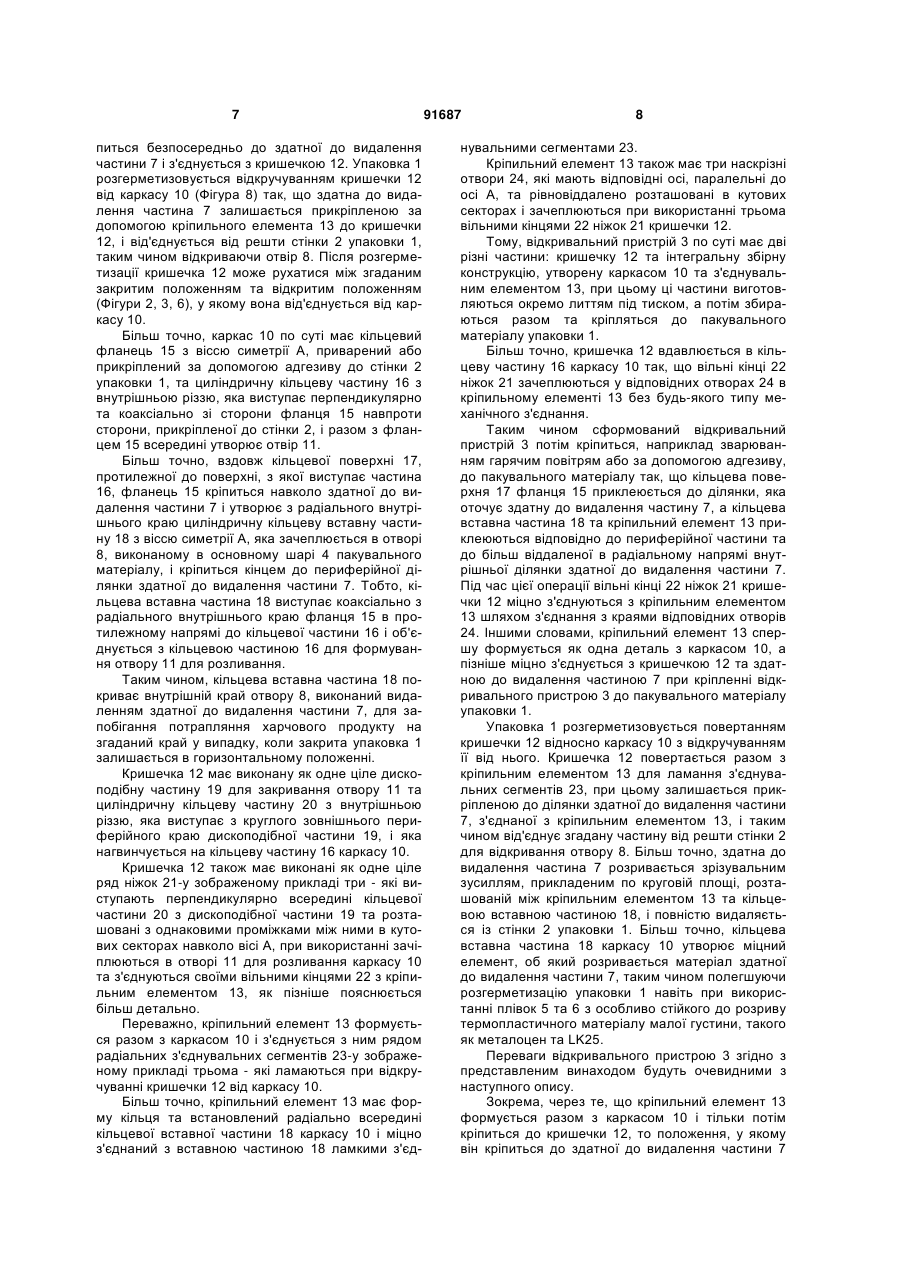

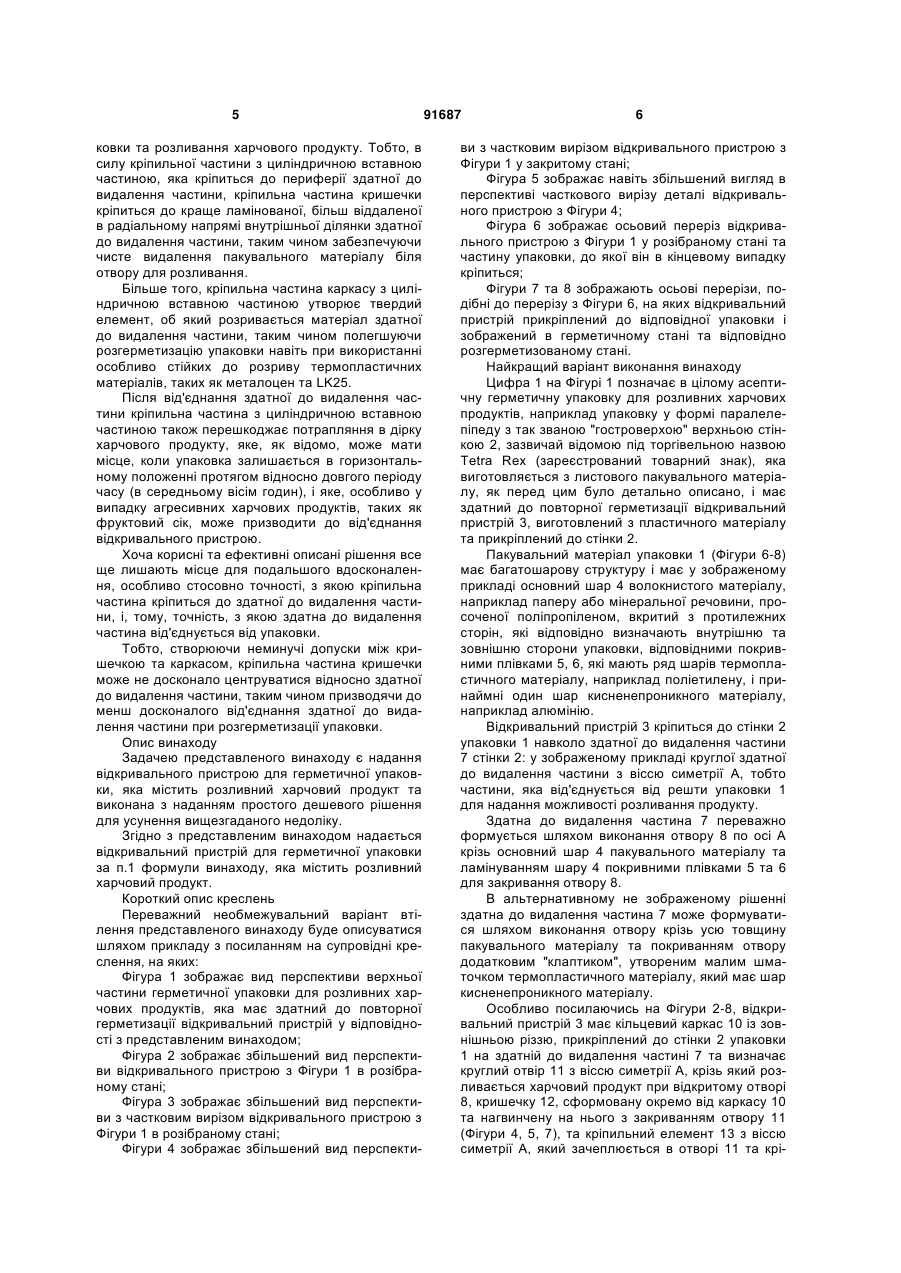

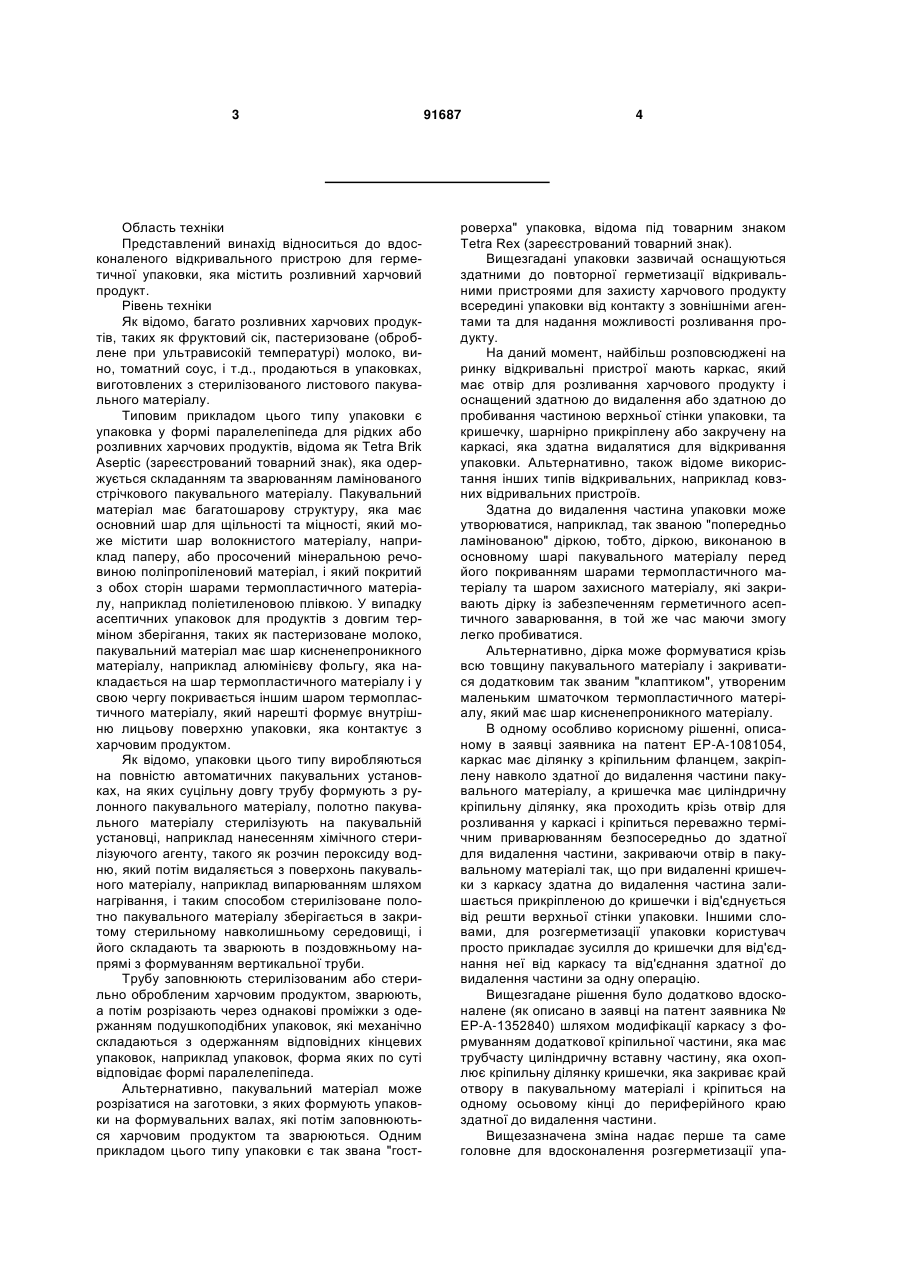

1. Відкривальний пристрій (3) для герметичної упаковки (1), яка містить розливний харчовий продукт та має принаймні одну здатну до видалення частину (7), який має: - каркас (10), який утворює отвір (11) для розливання та має кріпильну частину (17), виконану з можливістю кріплення до згаданої упаковки (1) навколо здатної до видалення частини (7); - кришечку (12), прикріплену до каркаса (10), для закривання отвору (11) для розливання за допомогою закривальної частини (19), та виконану з можливістю видалення з отвору (11) для розливання для надання можливості розливання харчового продукту; та - кріпильну частину (13), яка виконана з можливістю зачеплення у отворі (11) для розливання та кріплення безпосередньо до згаданої здатної до видалення частини (7) і видалення з отвору (11) для розливання для принаймні часткового від'єднання згаданої здатної до видалення частини (7) від згаданої упаковки (1), при цьому кріпильна частина (13) міцно з'єднана із каркасом (10) за допомогою ламких з'єднувальних засобів (23) і з'єднана із кришечкою (12) для переміщення разом з нею при видаленні кришечки (12) із отвору (11) для розливання, який відрізняється тим, що кришечка (12) має принаймні дві ніжки (21), які виступають крізь отвір (11) для розливання із закривальної частини (19) та з'єднані своїми вільними кінцями (22) із кріпильною частиною (13). 2. Пристрій за п. 1, який відрізняється тим, що кріпильна частина (13) виконана як одна деталь із 2 (19) 1 3 Область техніки Представлений винахід відноситься до вдосконаленого відкривального пристрою для герметичної упаковки, яка містить розливний харчовий продукт. Рівень техніки Як відомо, багато розливних харчових продуктів, таких як фруктовий сік, пастеризоване (оброблене при ультрависокій температурі) молоко, вино, томатний соус, і т.д., продаються в упаковках, виготовлених з стерилізованого листового пакувального матеріалу. Типовим прикладом цього типу упаковки є упаковка у формі паралелепіпеда для рідких або розливних харчових продуктів, відома як Tetra Brik Aseptic (зареєстрований товарний знак), яка одержується складанням та зварюванням ламінованого стрічкового пакувального матеріалу. Пакувальний матеріал має багатошарову структуру, яка має основний шар для щільності та міцності, який може містити шар волокнистого матеріалу, наприклад паперу, або просочений мінеральною речовиною поліпропіленовий матеріал, і який покритий з обох сторін шарами термопластичного матеріалу, наприклад поліетиленовою плівкою. У випадку асептичних упаковок для продуктів з довгим терміном зберігання, таких як пастеризоване молоко, пакувальний матеріал має шар кисненепроникного матеріалу, наприклад алюмінієву фольгу, яка накладається на шар термопластичного матеріалу і у свою чергу покривається іншим шаром термопластичного матеріалу, який нарешті формує внутрішню лицьову поверхню упаковки, яка контактує з харчовим продуктом. Як відомо, упаковки цього типу виробляються на повністю автоматичних пакувальних установках, на яких суцільну довгу трубу формують з рулонного пакувального матеріалу, полотно пакувального матеріалу стерилізують на пакувальній установці, наприклад нанесенням хімічного стерилізуючого агенту, такого як розчин пероксиду водню, який потім видаляється з поверхонь пакувального матеріалу, наприклад випарюванням шляхом нагрівання, і таким способом стерилізоване полотно пакувального матеріалу зберігається в закритому стерильному навколишньому середовищі, і його складають та зварюють в поздовжньому напрямі з формуванням вертикальної труби. Трубу заповнюють стерилізованим або стерильно обробленим харчовим продуктом, зварюють, а потім розрізають через однакові проміжки з одержанням подушкоподібних упаковок, які механічно складаються з одержанням відповідних кінцевих упаковок, наприклад упаковок, форма яких по суті відповідає формі паралелепіпеда. Альтернативно, пакувальний матеріал може розрізатися на заготовки, з яких формують упаковки на формувальних валах, які потім заповнюються харчовим продуктом та зварюються. Одним прикладом цього типу упаковки є так звана "гост 91687 4 роверха" упаковка, відома під товарним знаком Tetra Rex (зареєстрований товарний знак). Вищезгадані упаковки зазвичай оснащуються здатними до повторної герметизації відкривальними пристроями для захисту харчового продукту всередині упаковки від контакту з зовнішніми агентами та для надання можливості розливання продукту. На даний момент, найбільш розповсюджені на ринку відкривальні пристрої мають каркас, який має отвір для розливання харчового продукту і оснащений здатною до видалення або здатною до пробивання частиною верхньої стінки упаковки, та кришечку, шарнірно прикріплену або закручену на каркасі, яка здатна видалятися для відкривання упаковки. Альтернативно, також відоме використання інших типів відкривальних, наприклад ковзних відривальних пристроїв. Здатна до видалення частина упаковки може утворюватися, наприклад, так званою "попередньо ламінованою" діркою, тобто, діркою, виконаною в основному шарі пакувального матеріалу перед його покриванням шарами термопластичного матеріалу та шаром захисного матеріалу, які закривають дірку із забезпеченням герметичного асептичного заварювання, в той же час маючи змогу легко пробиватися. Альтернативно, дірка може формуватися крізь всю товщину пакувального матеріалу і закриватися додатковим так званим "клаптиком", утвореним маленьким шматочком термопластичного матеріалу, який має шар кисненепроникного матеріалу. В одному особливо корисному рішенні, описаному в заявці заявника на патент ЕР-А-1081054, каркас має ділянку з кріпильним фланцем, закріплену навколо здатної до видалення частини пакувального матеріалу, а кришечка має циліндричну кріпильну ділянку, яка проходить крізь отвір для розливання у каркасі і кріпиться переважно термічним приварюванням безпосередньо до здатної для видалення частини, закриваючи отвір в пакувальному матеріалі так, що при видаленні кришечки з каркасу здатна до видалення частина залишається прикріпленою до кришечки і від'єднується від решти верхньої стінки упаковки. Іншими словами, для розгерметизації упаковки користувач просто прикладає зусилля до кришечки для від'єднання неї від каркасу та від'єднання здатної до видалення частини за одну операцію. Вищезгадане рішення було додатково вдосконалене (як описано в заявці на патент заявника № ЕР-А-1352840) шляхом модифікації каркасу з формуванням додаткової кріпильної частини, яка має трубчасту циліндричну вставну частину, яка охоплює кріпильну ділянку кришечки, яка закриває край отвору в пакувальному матеріалі і кріпиться на одному осьовому кінці до периферійного краю здатної до видалення частини. Вищезазначена зміна надає перше та саме головне для вдосконалення розгерметизації упа 5 ковки та розливання харчового продукту. Тобто, в силу кріпильної частини з циліндричною вставною частиною, яка кріпиться до периферії здатної до видалення частини, кріпильна частина кришечки кріпиться до краще ламінованої, більш віддаленої в радіальному напрямі внутрішньої ділянки здатної до видалення частини, таким чином забезпечуючи чисте видалення пакувального матеріалу біля отвору для розливання. Більше того, кріпильна частина каркасу з циліндричною вставною частиною утворює твердий елемент, об який розривається матеріал здатної до видалення частини, таким чином полегшуючи розгерметизацію упаковки навіть при використанні особливо стійких до розриву термопластичних матеріалів, таких як металоцен та LK25. Після від'єднання здатної до видалення частини кріпильна частина з циліндричною вставною частиною також перешкоджає потрапляння в дірку харчового продукту, яке, як відомо, може мати місце, коли упаковка залишається в горизонтальному положенні протягом відносно довгого періоду часу (в середньому вісім годин), і яке, особливо у випадку агресивних харчових продуктів, таких як фруктовий сік, може призводити до від'єднання відкривального пристрою. Хоча корисні та ефективні описані рішення все ще лишають місце для подальшого вдосконалення, особливо стосовно точності, з якою кріпильна частина кріпиться до здатної до видалення частини, і, тому, точність, з якою здатна до видалення частина від'єднується від упаковки. Тобто, створюючи неминучі допуски між кришечкою та каркасом, кріпильна частина кришечки може не досконало центруватися відносно здатної до видалення частини, таким чином призводячи до менш досконалого від'єднання здатної до видалення частини при розгерметизації упаковки. Опис винаходу Задачею представленого винаходу є надання відкривального пристрою для герметичної упаковки, яка містить розливний харчовий продукт та виконана з наданням простого дешевого рішення для усунення вищезгаданого недоліку. Згідно з представленим винаходом надається відкривальний пристрій для герметичної упаковки за п.1 формули винаходу, яка містить розливний харчовий продукт. Короткий опис креслень Переважний необмежувальний варіант втілення представленого винаходу буде описуватися шляхом прикладу з посиланням на супровідні креслення, на яких: Фігура 1 зображає вид перспективи верхньої частини герметичної упаковки для розливних харчових продуктів, яка має здатний до повторної герметизації відкривальний пристрій у відповідності з представленим винаходом; Фігура 2 зображає збільшений вид перспективи відкривального пристрою з Фігури 1 в розібраному стані; Фігура 3 зображає збільшений вид перспективи з частковим вирізом відкривального пристрою з Фігури 1 в розібраному стані; Фігури 4 зображає збільшений вид перспекти 91687 6 ви з частковим вирізом відкривального пристрою з Фігури 1 у закритому стані; Фігура 5 зображає навіть збільшений вигляд в перспективі часткового вирізу деталі відкривального пристрою з Фігури 4; Фігура 6 зображає осьовий переріз відкривального пристрою з Фігури 1 у розібраному стані та частину упаковки, до якої він в кінцевому випадку кріпиться; Фігури 7 та 8 зображають осьові перерізи, подібні до перерізу з Фігури 6, на яких відкривальний пристрій прикріплений до відповідної упаковки і зображений в герметичному стані та відповідно розгерметизованому стані. Найкращий варіант виконання винаходу Цифра 1 на Фігурі 1 позначає в цілому асептичну герметичну упаковку для розливних харчових продуктів, наприклад упаковку у формі паралелепіпеду з так званою "гостроверхою" верхньою стінкою 2, зазвичай відомою під торгівельною назвою Tetra Rex (зареєстрований товарний знак), яка виготовляється з листового пакувального матеріалу, як перед цим було детально описано, і має здатний до повторної герметизації відкривальний пристрій 3, виготовлений з пластичного матеріалу та прикріплений до стінки 2. Пакувальний матеріал упаковки 1 (Фігури 6-8) має багатошарову структуру і має у зображеному прикладі основний шар 4 волокнистого матеріалу, наприклад паперу або мінеральної речовини, просоченої поліпропіленом, вкритий з протилежних сторін, які відповідно визначають внутрішню та зовнішню сторони упаковки, відповідними покривними плівками 5, 6, які мають ряд шарів термопластичного матеріалу, наприклад поліетилену, і принаймні один шар кисненепроникного матеріалу, наприклад алюмінію. Відкривальний пристрій 3 кріпиться до стінки 2 упаковки 1 навколо здатної до видалення частини 7 стінки 2: у зображеному прикладі круглої здатної до видалення частини з віссю симетрії А, тобто частини, яка від'єднується від решти упаковки 1 для надання можливості розливання продукту. Здатна до видалення частина 7 переважно формується шляхом виконання отвору 8 по осі А крізь основний шар 4 пакувального матеріалу та ламінуванням шару 4 покривними плівками 5 та 6 для закривання отвору 8. В альтернативному не зображеному рішенні здатна до видалення частина 7 може формуватися шляхом виконання отвору крізь усю товщину пакувального матеріалу та покриванням отвору додатковим "клаптиком", утвореним малим шматочком термопластичного матеріалу, який має шар кисненепроникного матеріалу. Особливо посилаючись на Фігури 2-8, відкривальний пристрій 3 має кільцевий каркас 10 із зовнішньою різзю, прикріплений до стінки 2 упаковки 1 на здатній до видалення частині 7 та визначає круглий отвір 11 з віссю симетрії А, крізь який розливається харчовий продукт при відкритому отворі 8, кришечку 12, сформовану окремо від каркасу 10 та нагвинчену на нього з закриванням отвору 11 (Фігури 4, 5, 7), та кріпильний елемент 13 з віссю симетрії А, який зачеплюється в отворі 11 та крі 7 питься безпосередньо до здатної до видалення частини 7 і з'єднується з кришечкою 12. Упаковка 1 розгерметизовується відкручуванням кришечки 12 від каркасу 10 (Фігура 8) так, що здатна до видалення частина 7 залишається прикріпленою за допомогою кріпильного елемента 13 до кришечки 12, і від'єднується від решти стінки 2 упаковки 1, таким чином відкриваючи отвір 8. Після розгерметизації кришечка 12 може рухатися між згаданим закритим положенням та відкритим положенням (Фігури 2, 3, 6), у якому вона від'єднується від каркасу 10. Більш точно, каркас 10 по суті має кільцевий фланець 15 з віссю симетрії А, приварений або прикріплений за допомогою адгезиву до стінки 2 упаковки 1, та циліндричну кільцеву частину 16 з внутрішньою різзю, яка виступає перпендикулярно та коаксіально зі сторони фланця 15 навпроти сторони, прикріпленої до стінки 2, і разом з фланцем 15 всередині утворює отвір 11. Більш точно, вздовж кільцевої поверхні 17, протилежної до поверхні, з якої виступає частина 16, фланець 15 кріпиться навколо здатної до видалення частини 7 і утворює з радіального внутрішнього краю циліндричну кільцеву вставну частину 18 з віссю симетрії А, яка зачеплюється в отворі 8, виконаному в основному шарі 4 пакувального матеріалу, і кріпиться кінцем до периферійної ділянки здатної до видалення частини 7. Тобто, кільцева вставна частина 18 виступає коаксіально з радіального внутрішнього краю фланця 15 в протилежному напрямі до кільцевої частини 16 і об'єднується з кільцевою частиною 16 для формування отвору 11 для розливання. Таким чином, кільцева вставна частина 18 покриває внутрішній край отвору 8, виконаний видаленням здатної до видалення частини 7, для запобігання потрапляння харчового продукту на згаданий край у випадку, коли закрита упаковка 1 залишається в горизонтальному положенні. Кришечка 12 має виконану як одне ціле дископодібну частину 19 для закривання отвору 11 та циліндричну кільцеву частину 20 з внутрішньою різзю, яка виступає з круглого зовнішнього периферійного краю дископодібної частини 19, і яка нагвинчується на кільцеву частину 16 каркасу 10. Кришечка 12 також має виконані як одне ціле ряд ніжок 21-у зображеному прикладі три - які виступають перпендикулярно всередині кільцевої частини 20 з дископодібної частини 19 та розташовані з однаковими проміжками між ними в кутових секторах навколо вісі А, при використанні зачіплюються в отворі 11 для розливання каркасу 10 та з'єднуються своїми вільними кінцями 22 з кріпильним елементом 13, як пізніше пояснюється більш детально. Переважно, кріпильний елемент 13 формується разом з каркасом 10 і з'єднується з ним рядом радіальних з'єднувальних сегментів 23-у зображеному прикладі трьома - які ламаються при відкручуванні кришечки 12 від каркасу 10. Більш точно, кріпильний елемент 13 має форму кільця та встановлений радіально всередині кільцевої вставної частини 18 каркасу 10 і міцно з'єднаний з вставною частиною 18 ламкими з'єд 91687 8 нувальними сегментами 23. Кріпильний елемент 13 також має три наскрізні отвори 24, які мають відповідні осі, паралельні до осі А, та рівновіддалено розташовані в кутових секторах і зачеплюються при використанні трьома вільними кінцями 22 ніжок 21 кришечки 12. Тому, відкривальний пристрій 3 по суті має дві різні частини: кришечку 12 та інтегральну збірну конструкцію, утворену каркасом 10 та з'єднувальним елементом 13, при цьому ці частини виготовляються окремо литтям під тиском, а потім збираються разом та кріпляться до пакувального матеріалу упаковки 1. Більш точно, кришечка 12 вдавлюється в кільцеву частину 16 каркасу 10 так, що вільні кінці 22 ніжок 21 зачеплюються у відповідних отворах 24 в кріпильному елементі 13 без будь-якого типу механічного з'єднання. Таким чином сформований відкривальний пристрій 3 потім кріпиться, наприклад зварюванням гарячим повітрям або за допомогою адгезиву, до пакувального матеріалу так, що кільцева поверхня 17 фланця 15 приклеюється до ділянки, яка оточує здатну до видалення частину 7, а кільцева вставна частина 18 та кріпильний елемент 13 приклеюються відповідно до периферійної частини та до більш віддаленої в радіальному напрямі внутрішньої ділянки здатної до видалення частини 7. Під час цієї операції вільні кінці 22 ніжок 21 кришечки 12 міцно з'єднуються з кріпильним елементом 13 шляхом з'єднання з краями відповідних отворів 24. Іншими словами, кріпильний елемент 13 спершу формується як одна деталь з каркасом 10, а пізніше міцно з'єднується з кришечкою 12 та здатною до видалення частиною 7 при кріпленні відкривального пристрою 3 до пакувального матеріалу упаковки 1. Упаковка 1 розгерметизовується повертанням кришечки 12 відносно каркасу 10 з відкручуванням її від нього. Кришечка 12 повертається разом з кріпильним елементом 13 для ламання з'єднувальних сегментів 23, при цьому залишається прикріпленою до ділянки здатної до видалення частини 7, з'єднаної з кріпильним елементом 13, і таким чином від'єднує згадану частину від решти стінки 2 для відкривання отвору 8. Більш точно, здатна до видалення частина 7 розривається зрізувальним зусиллям, прикладеним по круговій площі, розташованій між кріпильним елементом 13 та кільцевою вставною частиною 18, і повністю видаляється із стінки 2 упаковки 1. Більш точно, кільцева вставна частина 18 каркасу 10 утворює міцний елемент, об який розривається матеріал здатної до видалення частини 7, таким чином полегшуючи розгерметизацію упаковки 1 навіть при використанні плівок 5 та 6 з особливо стійкого до розриву термопластичного матеріалу малої густини, такого як металоцен та LK25. Переваги відкривального пристрою 3 згідно з представленим винаходом будуть очевидними з наступного опису. Зокрема, через те, що кріпильний елемент 13 формується разом з каркасом 10 і тільки потім кріпиться до кришечки 12, то положення, у якому він кріпиться до здатної до видалення частини 7 9 не піддається впливу ряду допусків відкривального пристрою 3. Фактично, відстань між кріпильним елементом 13 та кільцевою вставною частиною 18 фіксована і не залежить від допусків по різьбовому з'єднанню кришечки 12 та каркасу 10. В результаті, здатна до видалення частина 7 від'єднується особливо акуратно від стінки 2 упаковки 1, таким чином полегшуючи розгерметизацію упаковки 1 та покращуючи розливання харчового продукту. Крім того, будучи сформованим як одна деталь, каркас 10 та кріпильний елемент 13 виготовлені з однакового матеріалу так, що на відміну від відомих відкривальних пристроїв, у яких як каркас 10 так і кришечка 12, зазвичай виготовлені з пластичних матеріалів з різними характеристиками, повинні кріпитися до пакувального матеріалу, відкривальний пристрій 3 може приварюватися до стінки 2, як це найкраще показано характеристиками тільки одного пластичного матеріалу. Окрім того, через те, що здатна до видалення частина 7 від'єднується від решти стінки 2 упаковки 1 на краще ламінованій ділянці радіально всередину краю отвору 8, то акуратно видаляється пакувальний матеріал всередині отвору 11 для розливання. Як буде видно з детального опису способу, у який упаковка 1 розгерметизовується, кожен ком 91687 10 понент відкривального пристрою 3 виконує активну функцію: кришечка 12 приводить в дію кріпильний елемент 13 каркасу 10, який у свою чергу видаляє здатну до видалення частину 7. Нарешті, на відміну від рішень, описаних в заявках на патент ЕР-А-1081054 та ЕР-А-1352840, наявність на кришечці 12 ряду ніжок 21, приварених до кріпильного елемента 13 на відміну від циліндричної частини, прикріпленої на кінці безпосередньо до здатної до видалення частини 7, передбачає зменшення кількості сировини, необхідної для виготовлення кришечки 12, таким чином знижуючи вартість, та розсіяння на відміну від поглинання газів, одержуваних нагріванням відкривального пристрою 3 для приварювання його до пакувального матеріалу. Зрозуміло, що у відкривальний пристрій 3 можуть вноситися зміни, як це описано та проілюстровано тут без, тим не менше, відходу від об'єму правового захисту, визначеного супровідною формулою винаходу. Зокрема, відкривальний пристрій 3 може відрізнятися від одного описаного тут пристрою, наприклад може мати кришечку, шарнірно або ковзним чином прикріплену до каркасу, і відкривальний пристрій може виконуватися тільки для від'єднання ділянки здатної до видалення частини 7 від стінки 2 упаковки 1. 11 91687 12 13 Комп’ютерна верстка Л. Ціхановська 91687 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
