Універсальний гоніометр

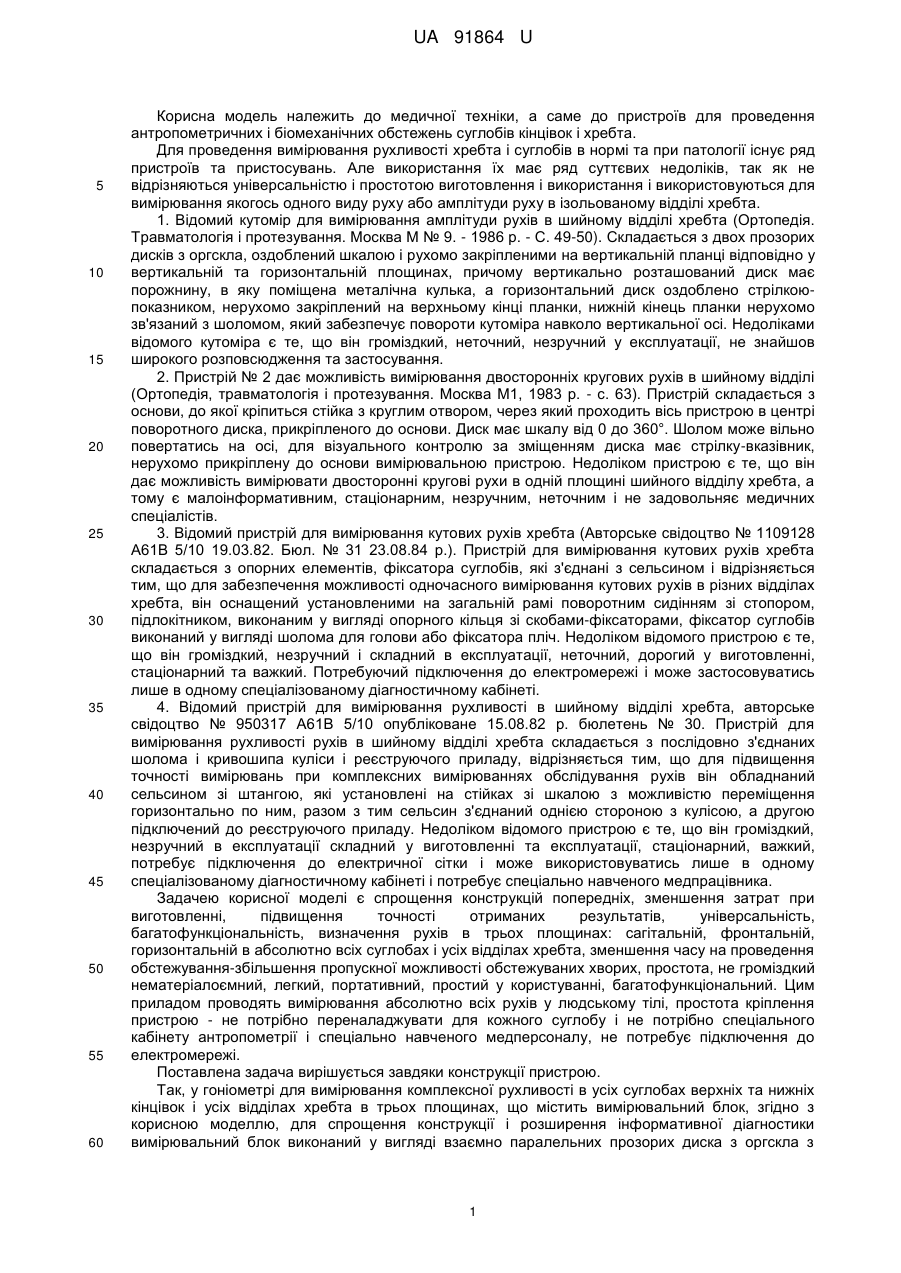

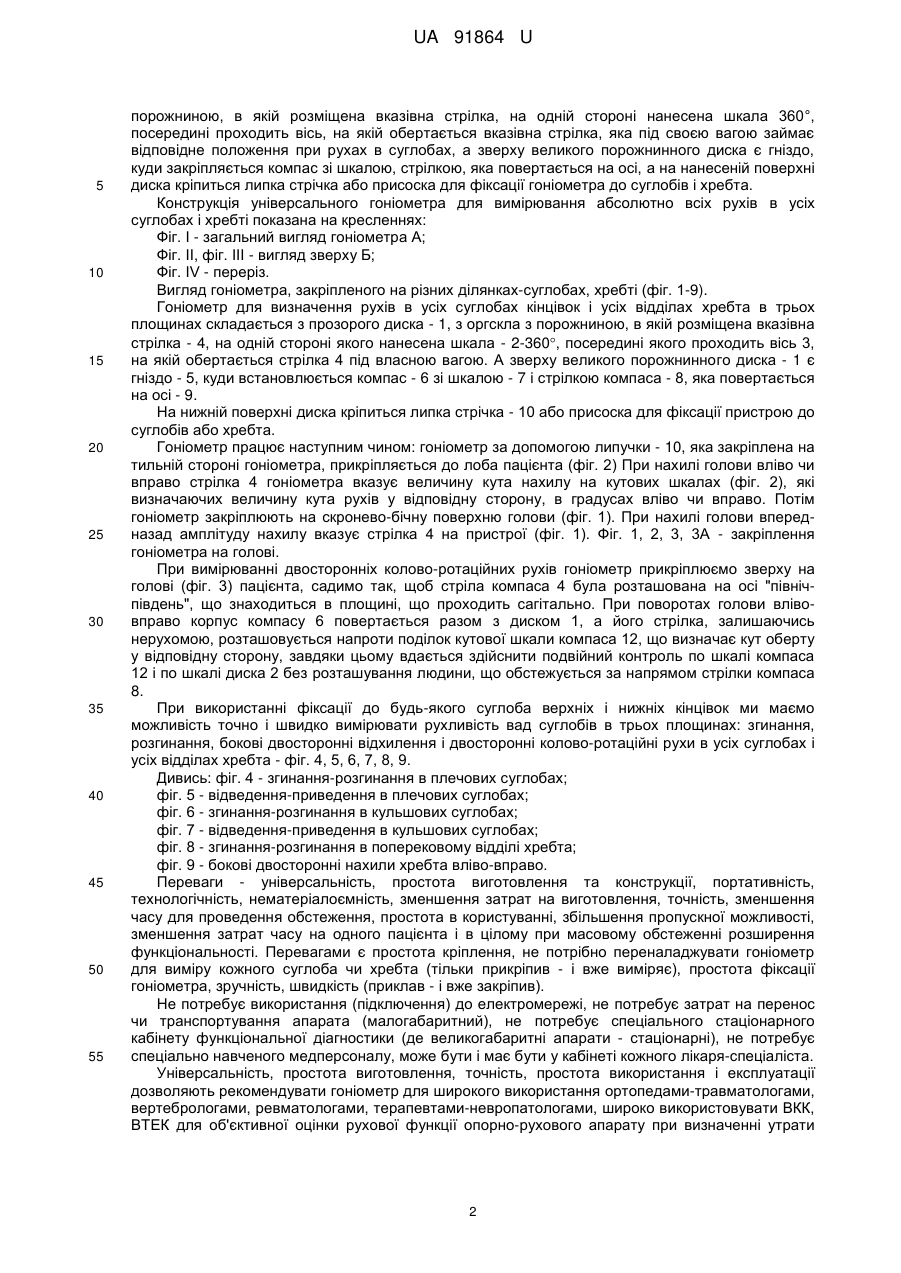

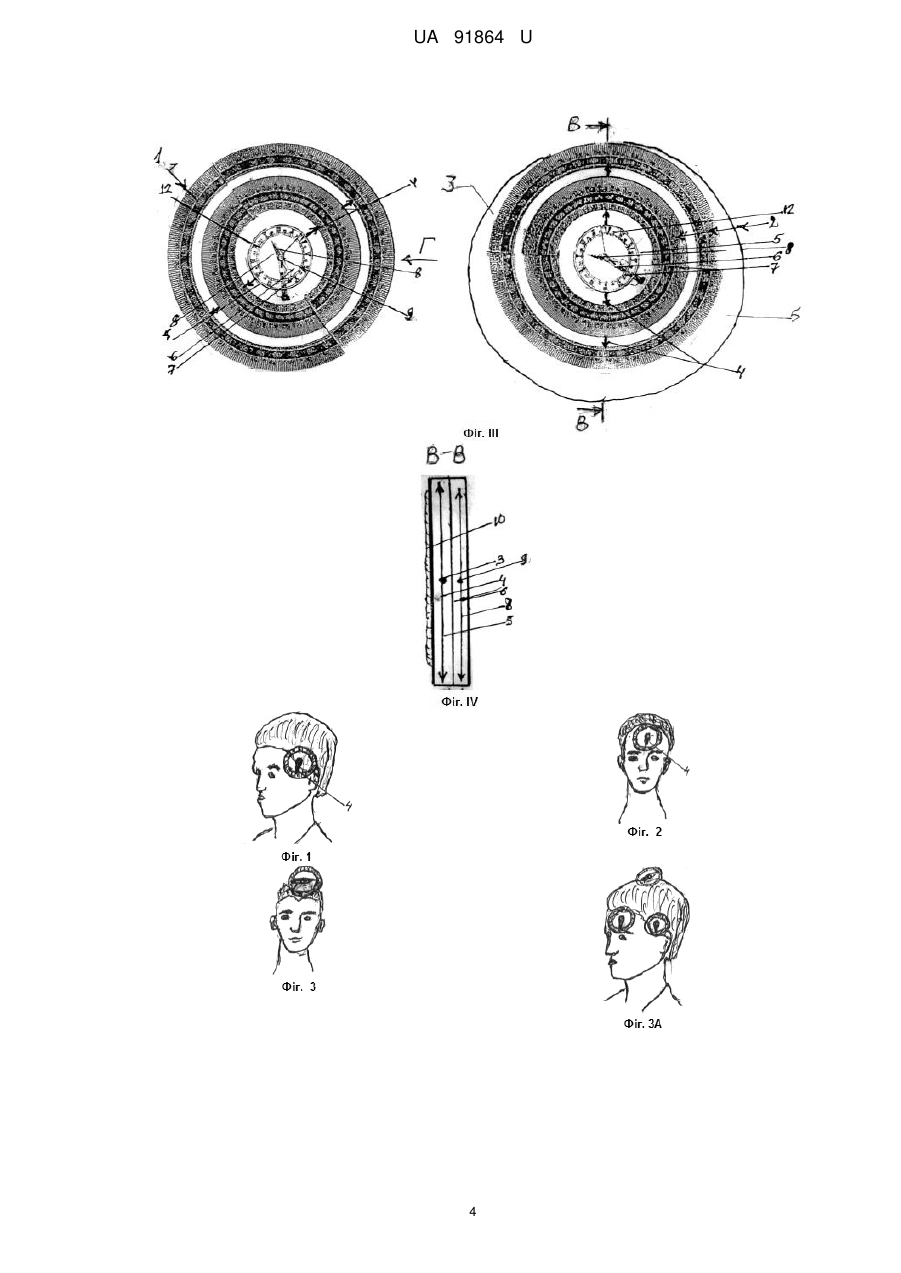

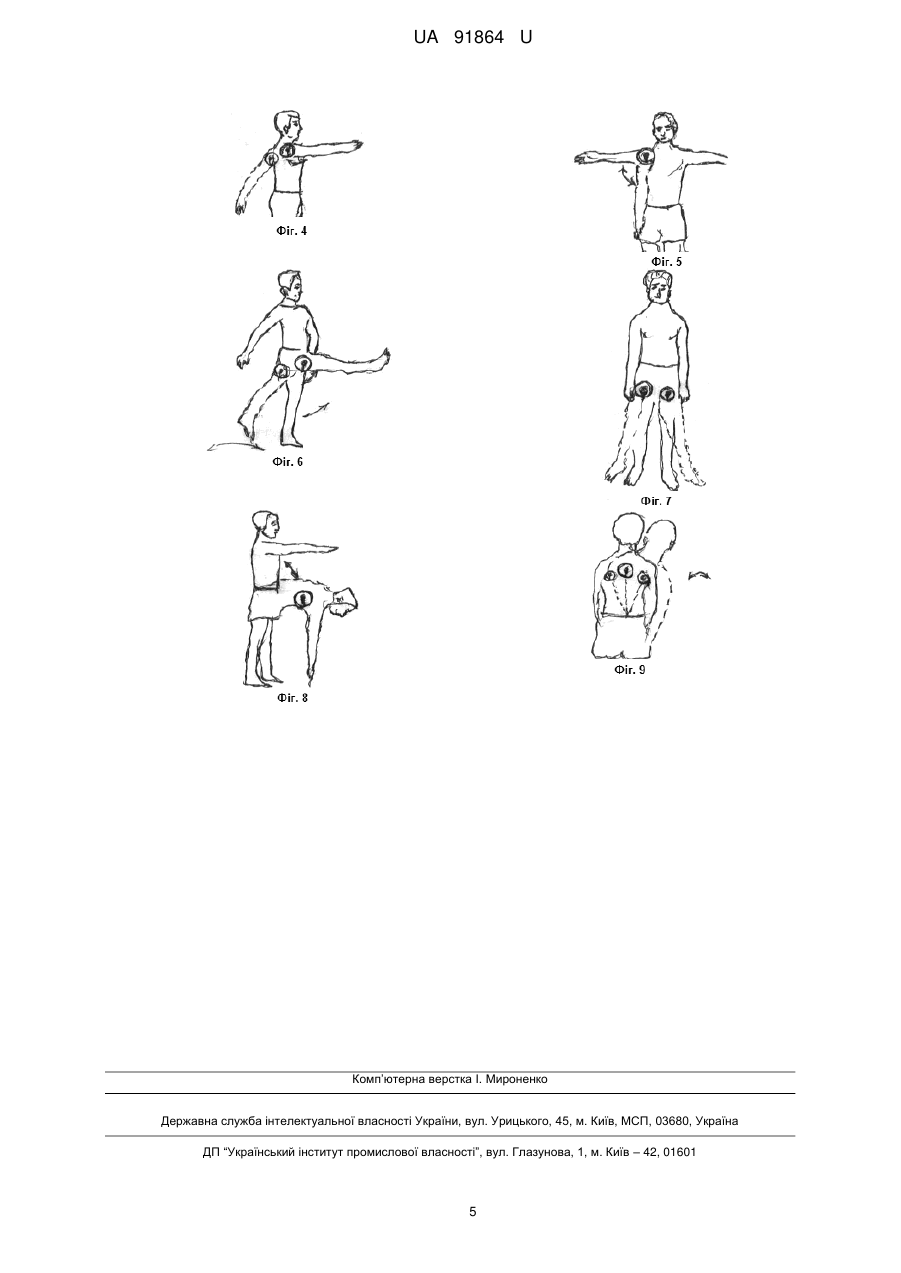

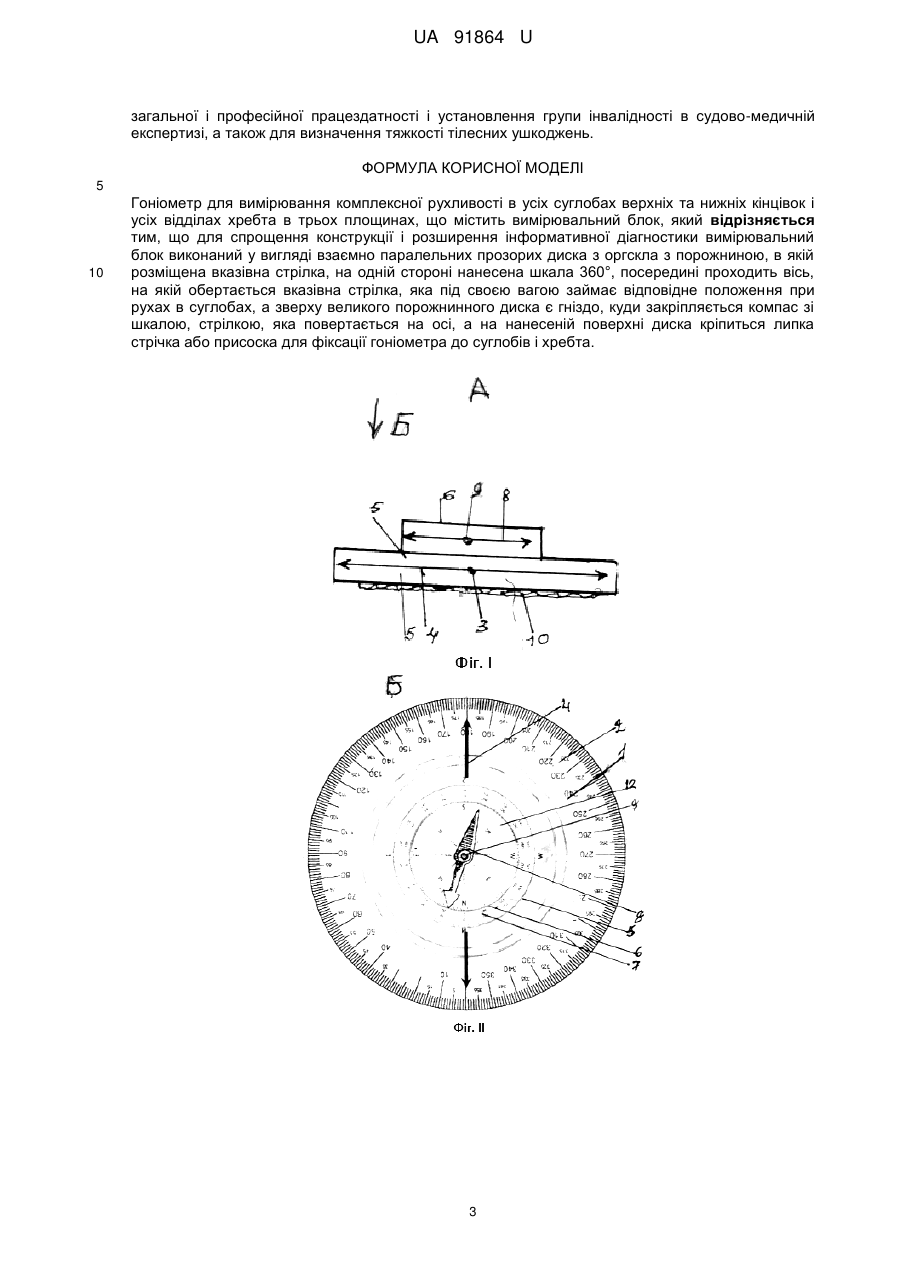

Реферат: Гоніометр для вимірювання комплексної рухливості в усіх суглобах верхніх та нижніх кінцівок і усіх відділах хребта в трьох площинах містить вимірювальний блок. Вимірювальний блок виконаний у вигляді взаємно паралельних прозорих диска з оргскла з порожниною, в якій розміщена вказівна стрілка, на одній стороні нанесена шкала 360°, посередині проходить вісь, на якій обертається вказівна стрілка, яка під своєю вагою займає відповідне положення при рухах в суглобах, а зверху великого порожнинного диска є гніздо, куди закріпляється компас зі шкалою, стрілкою, яка повертається на осі, а на нанесеній поверхні диска кріпиться липка стрічка або присоска для фіксації гоніометра до суглобів і хребта. UA 91864 U (54) УНІВЕРСАЛЬНИЙ ГОНІОМЕТР UA 91864 U UA 91864 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме до пристроїв для проведення антропометричних і біомеханічних обстежень суглобів кінцівок і хребта. Для проведення вимірювання рухливості хребта і суглобів в нормі та при патології існує ряд пристроїв та пристосувань. Але використання їх має ряд суттєвих недоліків, так як не відрізняються універсальністю і простотою виготовлення і використання і використовуються для вимірювання якогось одного виду руху або амплітуди руху в ізольованому відділі хребта. 1. Відомий кутомір для вимірювання амплітуди рухів в шийному відділі хребта (Ортопедія. Травматологія і протезування. Москва М № 9. - 1986 р. - С. 49-50). Складається з двох прозорих дисків з оргскла, оздоблений шкалою і рухомо закріпленими на вертикальній планці відповідно у вертикальній та горизонтальній площинах, причому вертикально розташований диск має порожнину, в яку поміщена металічна кулька, а горизонтальний диск оздоблено стрілкоюпоказником, нерухомо закріплений на верхньому кінці планки, нижній кінець планки нерухомо зв'язаний з шоломом, який забезпечує повороти кутоміра навколо вертикальної осі. Недоліками відомого кутоміра є те, що він громіздкий, неточний, незручний у експлуатації, не знайшов широкого розповсюдження та застосування. 2. Пристрій № 2 дає можливість вимірювання двосторонніх кругових рухів в шийному відділі (Ортопедія, травматологія і протезування. Москва М1, 1983 р. - с. 63). Пристрій складається з основи, до якої кріпиться стійка з круглим отвором, через який проходить вісь пристрою в центрі поворотного диска, прикріпленого до основи. Диск має шкалу від 0 до 360°. Шолом може вільно повертатись на осі, для візуального контролю за зміщенням диска має стрілку-вказівник, нерухомо прикріплену до основи вимірювальною пристрою. Недоліком пристрою є те, що він дає можливість вимірювати двосторонні кругові рухи в одній площині шийного відділу хребта, а тому є малоінформативним, стаціонарним, незручним, неточним і не задовольняє медичних спеціалістів. 3. Відомий пристрій для вимірювання кутових рухів хребта (Авторське свідоцтво № 1109128 А61В 5/10 19.03.82. Бюл. № 31 23.08.84 р.). Пристрій для вимірювання кутових рухів хребта складається з опорних елементів, фіксатора суглобів, які з'єднані з сельсином і відрізняється тим, що для забезпечення можливості одночасного вимірювання кутових рухів в різних відділах хребта, він оснащений установленими на загальній рамі поворотним сидінням зі стопором, підлокітником, виконаним у вигляді опорного кільця зі скобами-фіксаторами, фіксатор суглобів виконаний у вигляді шолома для голови або фіксатора пліч. Недоліком відомого пристрою є те, що він громіздкий, незручний і складний в експлуатації, неточний, дорогий у виготовленні, стаціонарний та важкий. Потребуючий підключення до електромережі і може застосовуватись лише в одному спеціалізованому діагностичному кабінеті. 4. Відомий пристрій для вимірювання рухливості в шийному відділі хребта, авторське свідоцтво № 950317 А61В 5/10 опубліковане 15.08.82 р. бюлетень № 30. Пристрій для вимірювання рухливості рухів в шийному відділі хребта складається з послідовно з'єднаних шолома і кривошипа куліси і реєструючого приладу, відрізняється тим, що для підвищення точності вимірювань при комплексних вимірюваннях обслідування рухів він обладнаний сельсином зі штангою, які установлені на стійках зі шкалою з можливістю переміщення горизонтально по ним, разом з тим сельсин з'єднаний однією стороною з кулісою, а другою підключений до реєструючого приладу. Недоліком відомого пристрою є те, що він громіздкий, незручний в експлуатації складний у виготовленні та експлуатації, стаціонарний, важкий, потребує підключення до електричної сітки і може використовуватись лише в одному спеціалізованому діагностичному кабінеті і потребує спеціально навченого медпрацівника. Задачею корисної моделі є спрощення конструкцій попередніх, зменшення затрат при виготовленні, підвищення точності отриманих результатів, універсальність, багатофункціональність, визначення рухів в трьох площинах: сагітальній, фронтальній, горизонтальній в абсолютно всіх суглобах і усіх відділах хребта, зменшення часу на проведення обстежування-збільшення пропускної можливості обстежуваних хворих, простота, не громіздкий нематеріалоємний, легкий, портативний, простий у користуванні, багатофункціональний. Цим приладом проводять вимірювання абсолютно всіх рухів у людському тілі, простота кріплення пристрою - не потрібно переналаджувати для кожного суглобу і не потрібно спеціального кабінету антропометрії і спеціально навченого медперсоналу, не потребує підключення до електромережі. Поставлена задача вирішується завдяки конструкції пристрою. Так, у гоніометрі для вимірювання комплексної рухливості в усіх суглобах верхніх та нижніх кінцівок і усіх відділах хребта в трьох площинах, що містить вимірювальний блок, згідно з корисною моделлю, для спрощення конструкції і розширення інформативної діагностики вимірювальний блок виконаний у вигляді взаємно паралельних прозорих диска з оргскла з 1 UA 91864 U 5 10 15 20 25 30 35 40 45 50 55 порожниною, в якій розміщена вказівна стрілка, на одній стороні нанесена шкала 360°, посередині проходить вісь, на якій обертається вказівна стрілка, яка під своєю вагою займає відповідне положення при рухах в суглобах, а зверху великого порожнинного диска є гніздо, куди закріпляється компас зі шкалою, стрілкою, яка повертається на осі, а на нанесеній поверхні диска кріпиться липка стрічка або присоска для фіксації гоніометра до суглобів і хребта. Конструкція універсального гоніометра для вимірювання абсолютно всіх рухів в усіх суглобах і хребті показана на кресленнях: Фіг. І - загальний вигляд гоніометра А; Фіг. ІІ, фіг. ІІІ - вигляд зверху Б; Фіг. IV - переріз. Вигляд гоніометра, закріпленого на різних ділянках-суглобах, хребті (фіг. 1-9). Гоніометр для визначення рухів в усіх суглобах кінцівок і усіх відділах хребта в трьох площинах складається з прозорого диска - 1, з оргскла з порожниною, в якій розміщена вказівна стрілка - 4, на одній стороні якого нанесена шкала - 2-360, посередині якого проходить вісь 3, на якій обертається стрілка 4 під власною вагою. А зверху великого порожнинного диска - 1 є гніздо - 5, куди встановлюється компас - 6 зі шкалою - 7 і стрілкою компаса - 8, яка повертається на осі - 9. На нижній поверхні диска кріпиться липка стрічка - 10 або присоска для фіксації пристрою до суглобів або хребта. Гоніометр працює наступним чином: гоніометр за допомогою липучки - 10, яка закріплена на тильній стороні гоніометра, прикріпляється до лоба пацієнта (фіг. 2) При нахилі голови вліво чи вправо стрілка 4 гоніометра вказує величину кута нахилу на кутових шкалах (фіг. 2), які визначаючих величину кута рухів у відповідну сторону, в градусах вліво чи вправо. Потім гоніометр закріплюють на скронево-бічну поверхню голови (фіг. 1). При нахилі голови впередназад амплітуду нахилу вказує стрілка 4 на пристрої (фіг. 1). Фіг. 1, 2, 3, 3А - закріплення гоніометра на голові. При вимірюванні двосторонніх колово-ротаційних рухів гоніометр прикріплюємо зверху на голові (фіг. 3) пацієнта, садимо так, щоб стріла компаса 4 була розташована на осі "північпівдень", що знаходиться в площині, що проходить сагітально. При поворотах голови влівовправо корпус компасу 6 повертається разом з диском 1, а його стрілка, залишаючись нерухомою, розташовується напроти поділок кутової шкали компаса 12, що визначає кут оберту у відповідну сторону, завдяки цьому вдається здійснити подвійний контроль по шкалі компаса 12 і по шкалі диска 2 без розташування людини, що обстежується за напрямом стрілки компаса 8. При використанні фіксації до будь-якого суглоба верхніх і нижніх кінцівок ми маємо можливість точно і швидко вимірювати рухливість вад суглобів в трьох площинах: згинання, розгинання, бокові двосторонні відхилення і двосторонні колово-ротаційні рухи в усіх суглобах і усіх відділах хребта - фіг. 4, 5, 6, 7, 8, 9. Дивись: фіг. 4 - згинання-розгинання в плечових суглобах; фіг. 5 - відведення-приведення в плечових суглобах; фіг. 6 - згинання-розгинання в кульшових суглобах; фіг. 7 - відведення-приведення в кульшових суглобах; фіг. 8 - згинання-розгинання в поперековому відділі хребта; фіг. 9 - бокові двосторонні нахили хребта вліво-вправо. Переваги - універсальність, простота виготовлення та конструкції, портативність, технологічність, нематеріалоємність, зменшення затрат на виготовлення, точність, зменшення часу для проведення обстеження, простота в користуванні, збільшення пропускної можливості, зменшення затрат часу на одного пацієнта і в цілому при масовому обстеженні розширення функціональності. Перевагами є простота кріплення, не потрібно переналаджувати гоніометр для виміру кожного суглоба чи хребта (тільки прикріпив - і вже виміряє), простота фіксації гоніометра, зручність, швидкість (приклав - і вже закріпив). Не потребує використання (підключення) до електромережі, не потребує затрат на перенос чи транспортування апарата (малогабаритний), не потребує спеціального стаціонарного кабінету функціональної діагностики (де великогабаритні апарати - стаціонарні), не потребує спеціально навченого медперсоналу, може бути і має бути у кабінеті кожного лікаря-спеціаліста. Універсальність, простота виготовлення, точність, простота використання і експлуатації дозволяють рекомендувати гоніометр для широкого використання ортопедами-травматологами, вертебрологами, ревматологами, терапевтами-невропатологами, широко використовувати ВКК, ВТЕК для об'єктивної оцінки рухової функції опорно-рухового апарату при визначенні утрати 2 UA 91864 U загальної і професійної працездатності і установлення групи інвалідності в судово-медичній експертизі, а також для визначення тяжкості тілесних ушкоджень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Гоніометр для вимірювання комплексної рухливості в усіх суглобах верхніх та нижніх кінцівок і усіх відділах хребта в трьох площинах, що містить вимірювальний блок, який відрізняється тим, що для спрощення конструкції і розширення інформативної діагностики вимірювальний блок виконаний у вигляді взаємно паралельних прозорих диска з оргскла з порожниною, в якій розміщена вказівна стрілка, на одній стороні нанесена шкала 360°, посередині проходить вісь, на якій обертається вказівна стрілка, яка під своєю вагою займає відповідне положення при рухах в суглобах, а зверху великого порожнинного диска є гніздо, куди закріпляється компас зі шкалою, стрілкою, яка повертається на осі, а на нанесеній поверхні диска кріпиться липка стрічка або присоска для фіксації гоніометра до суглобів і хребта. 3 UA 91864 U 4 UA 91864 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
