Пристрій для виготовлення ямок малих діаметрів

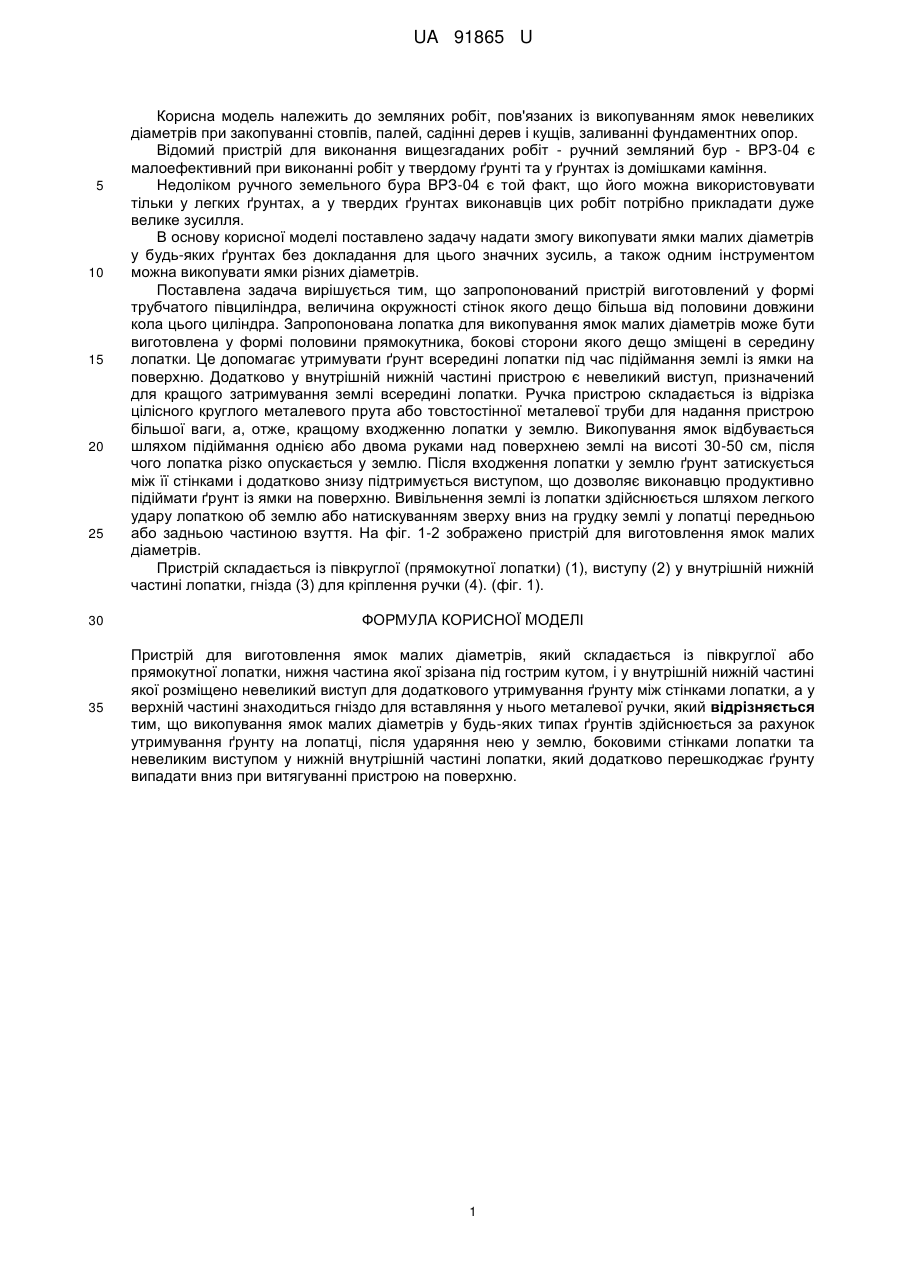

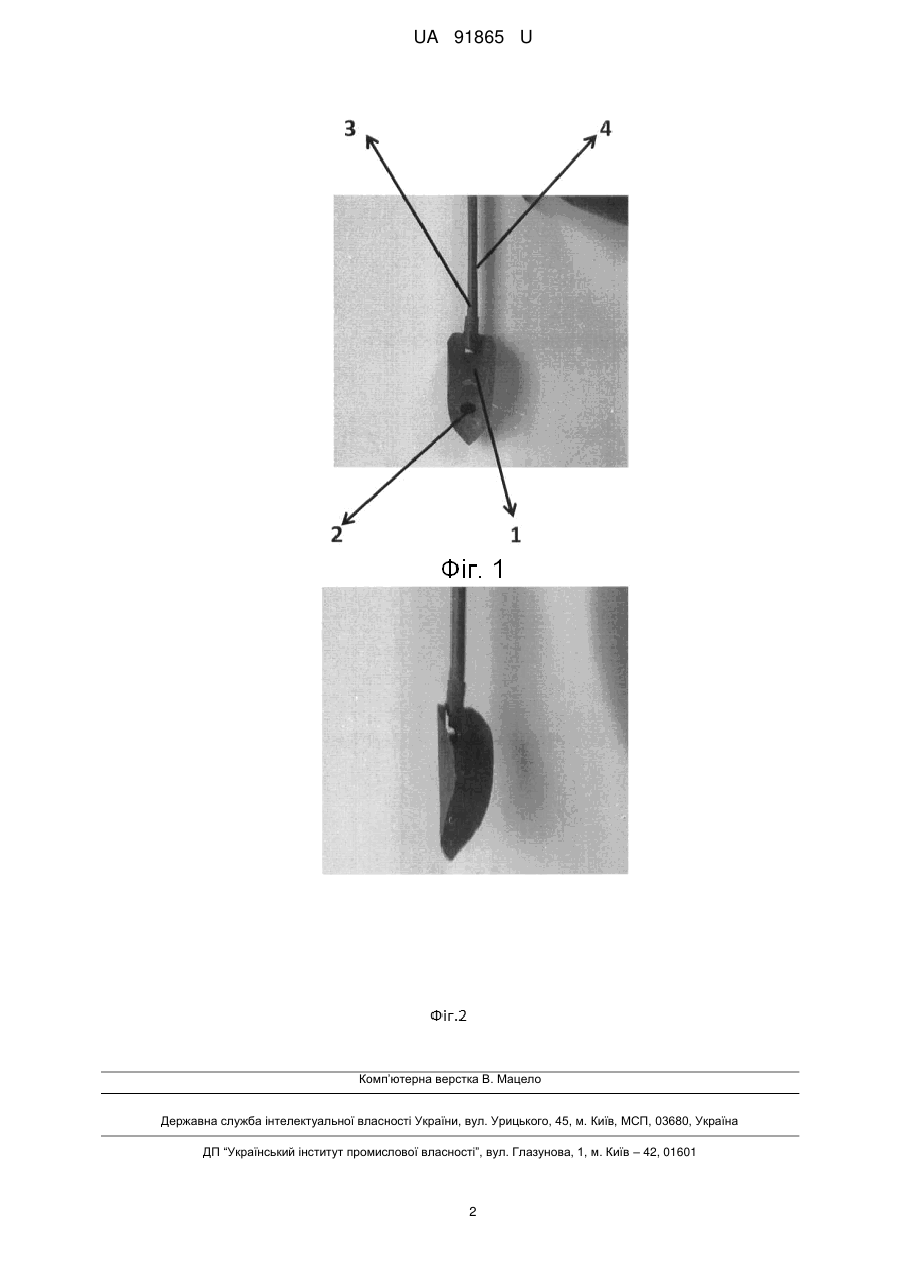

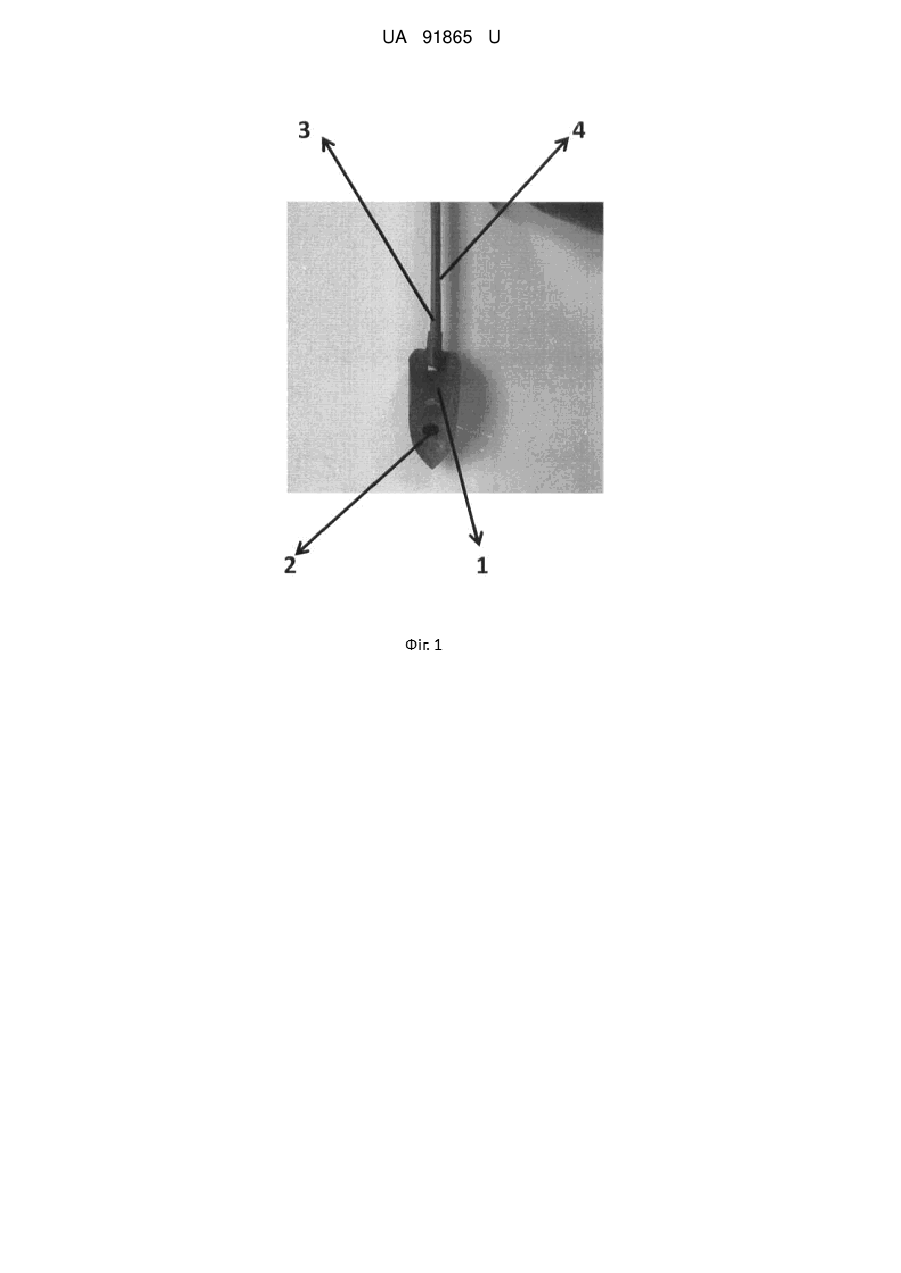

Реферат: UA 91865 U UA 91865 U 5 10 15 20 25 30 35 Корисна модель належить до земляних робіт, пов'язаних із викопуванням ямок невеликих діаметрів при закопуванні стовпів, палей, садінні дерев і кущів, заливанні фундаментних опор. Відомий пристрій для виконання вищезгаданих робіт - ручний земляний бур - ВРЗ-04 є малоефективний при виконанні робіт у твердому ґрунті та у ґрунтах із домішками каміння. Недоліком ручного земельного бура ВРЗ-04 є той факт, що його можна використовувати тільки у легких ґрунтах, а у твердих ґрунтах виконавців цих робіт потрібно прикладати дуже велике зусилля. В основу корисної моделі поставлено задачу надати змогу викопувати ямки малих діаметрів у будь-яких ґрунтах без докладання для цього значних зусиль, а також одним інструментом можна викопувати ямки різних діаметрів. Поставлена задача вирішується тим, що запропонований пристрій виготовлений у формі трубчатого півциліндра, величина окружності стінок якого дещо більша від половини довжини кола цього циліндра. Запропонована лопатка для викопування ямок малих діаметрів може бути виготовлена у формі половини прямокутника, бокові сторони якого дещо зміщені в середину лопатки. Це допомагає утримувати ґрунт всередині лопатки під час підіймання землі із ямки на поверхню. Додатково у внутрішній нижній частині пристрою є невеликий виступ, призначений для кращого затримування землі всередині лопатки. Ручка пристрою складається із відрізка цілісного круглого металевого прута або товстостінної металевої труби для надання пристрою більшої ваги, а, отже, кращому входженню лопатки у землю. Викопування ямок відбувається шляхом підіймання однією або двома руками над поверхнею землі на висоті 30-50 см, після чого лопатка різко опускається у землю. Після входження лопатки у землю ґрунт затискується між її стінками і додатково знизу підтримується виступом, що дозволяє виконавцю продуктивно підіймати ґрунт із ямки на поверхню. Вивільнення землі із лопатки здійснюється шляхом легкого удару лопаткою об землю або натискуванням зверху вниз на грудку землі у лопатці передньою або задньою частиною взуття. На фіг. 1-2 зображено пристрій для виготовлення ямок малих діаметрів. Пристрій складається із півкруглої (прямокутної лопатки) (1), виступу (2) у внутрішній нижній частині лопатки, гнізда (3) для кріплення ручки (4). (фіг. 1). ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для виготовлення ямок малих діаметрів, який складається із півкруглої або прямокутної лопатки, нижня частина якої зрізана під гострим кутом, і у внутрішній нижній частині якої розміщено невеликий виступ для додаткового утримування ґрунту між стінками лопатки, а у верхній частині знаходиться гніздо для вставляння у нього металевої ручки, який відрізняється тим, що викопування ямок малих діаметрів у будь-яких типах ґрунтів здійснюється за рахунок утримування ґрунту на лопатці, після ударяння нею у землю, боковими стінками лопатки та невеликим виступом у нижній внутрішній частині лопатки, який додатково перешкоджає ґрунту випадати вниз при витягуванні пристрою на поверхню. 1 UA 91865 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
