Склопакет

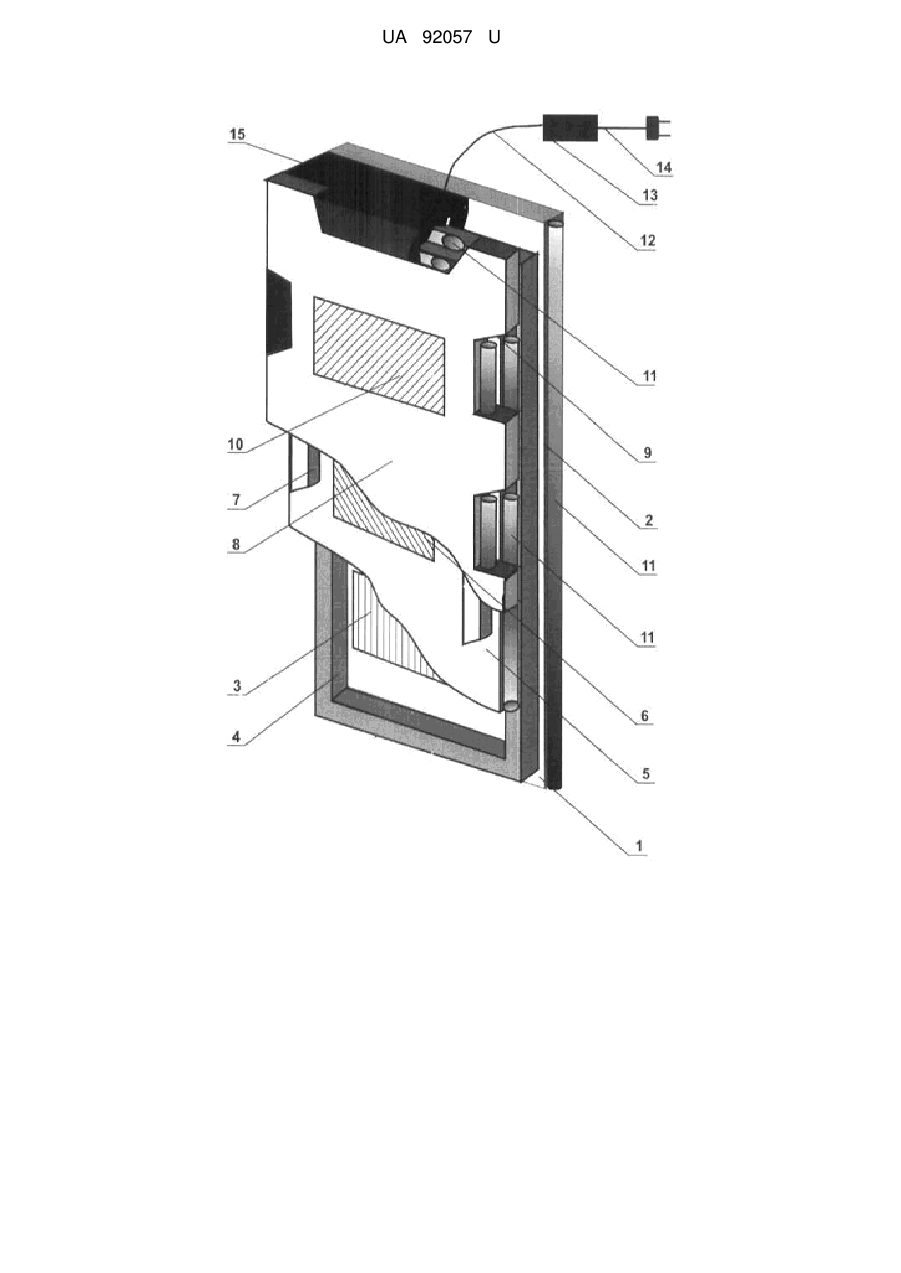

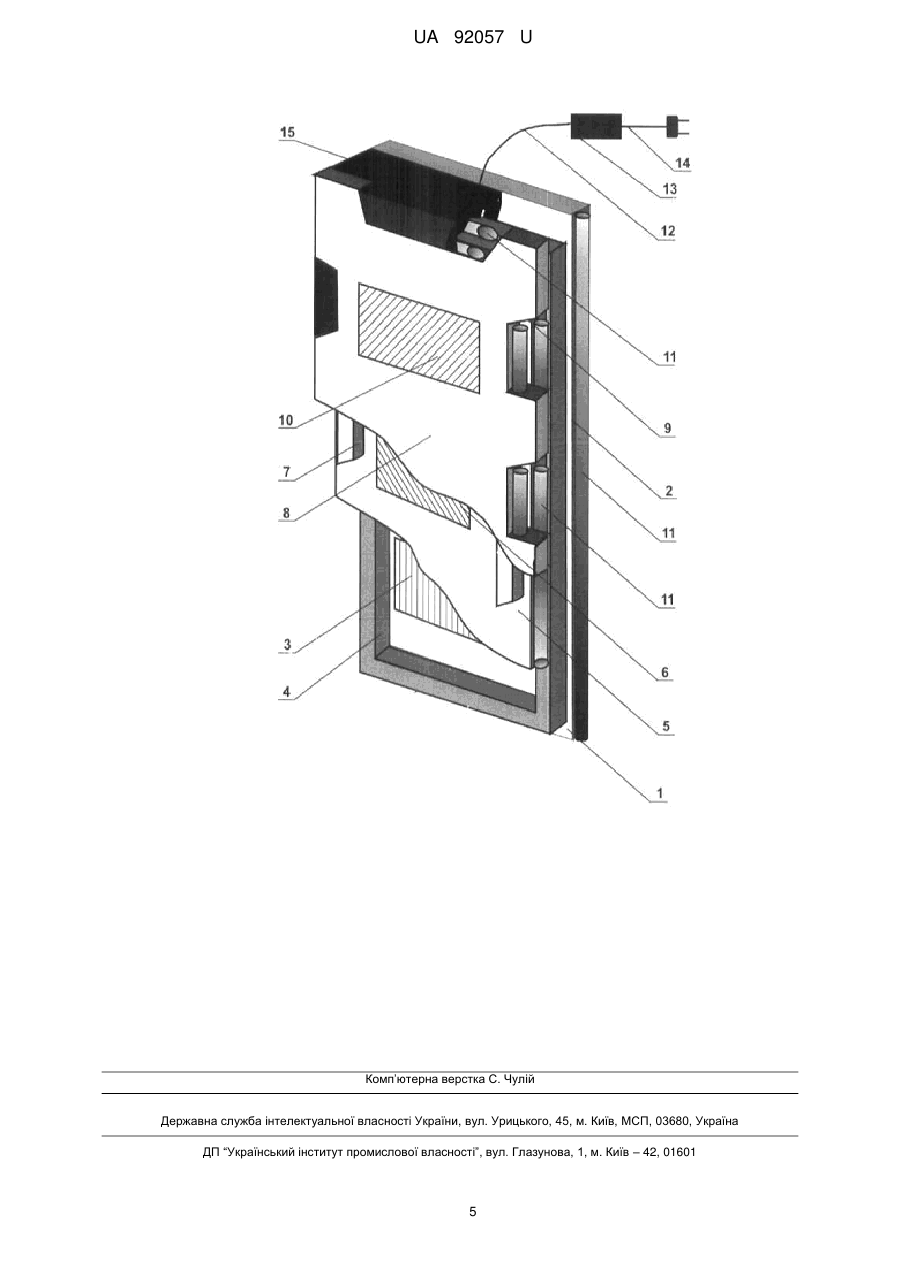

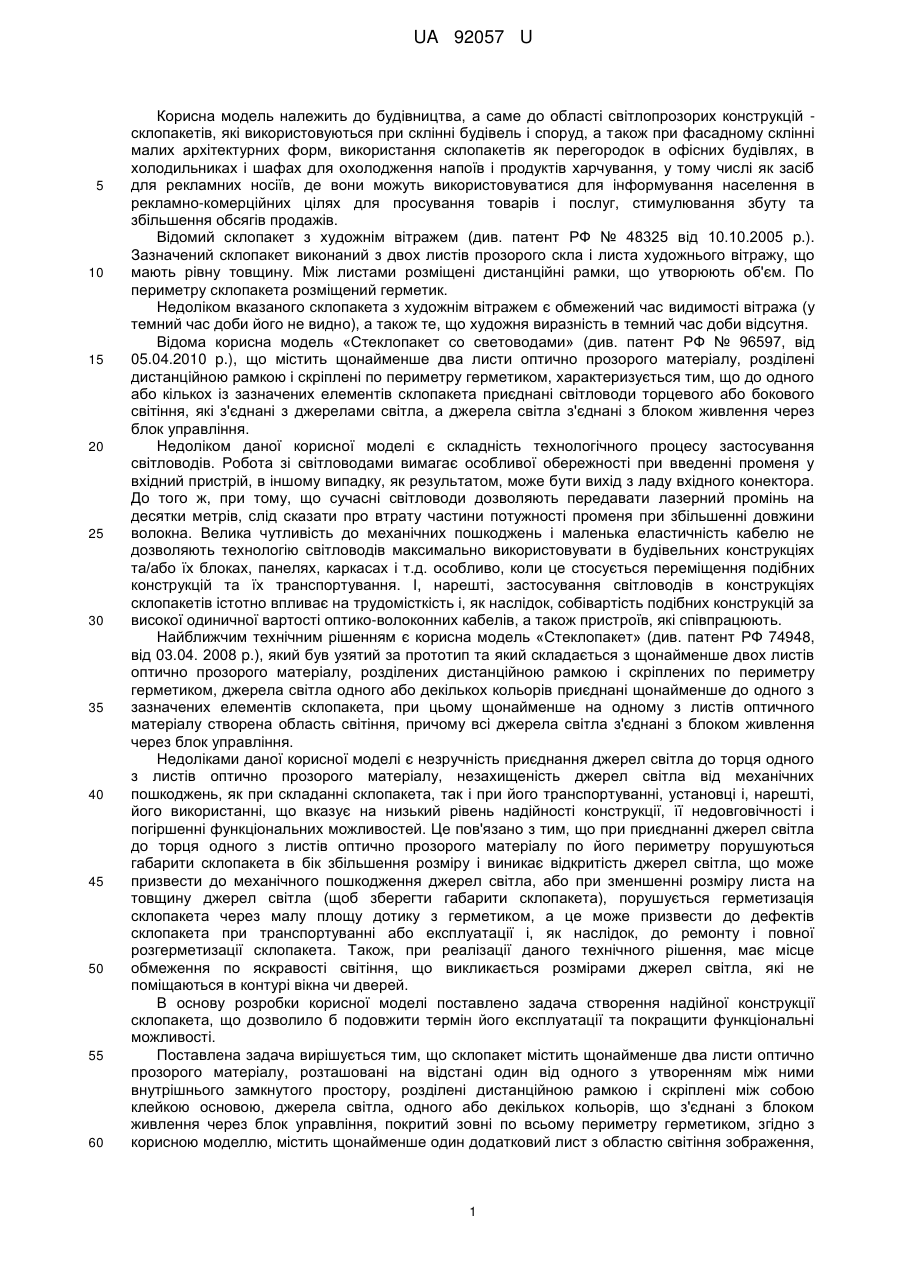

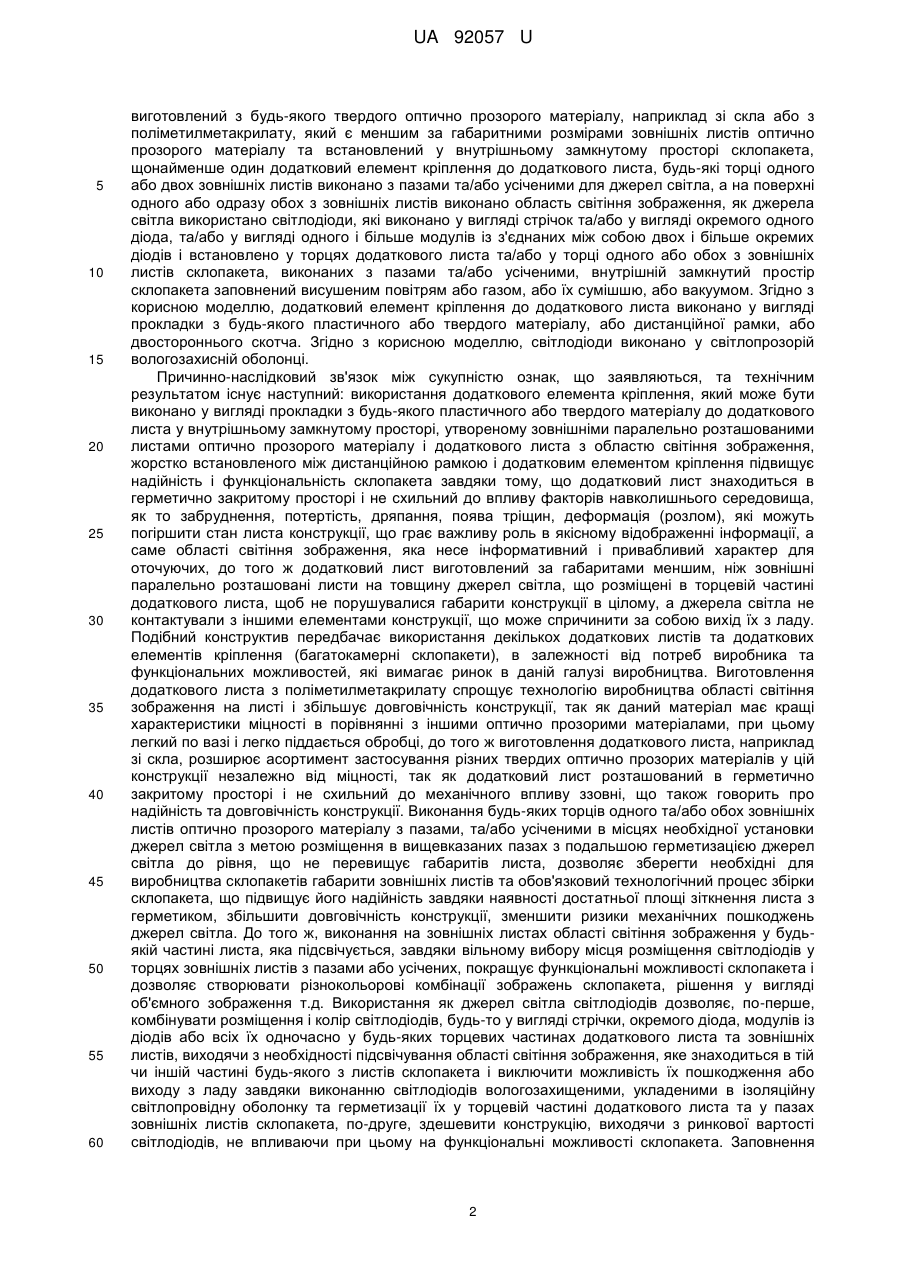

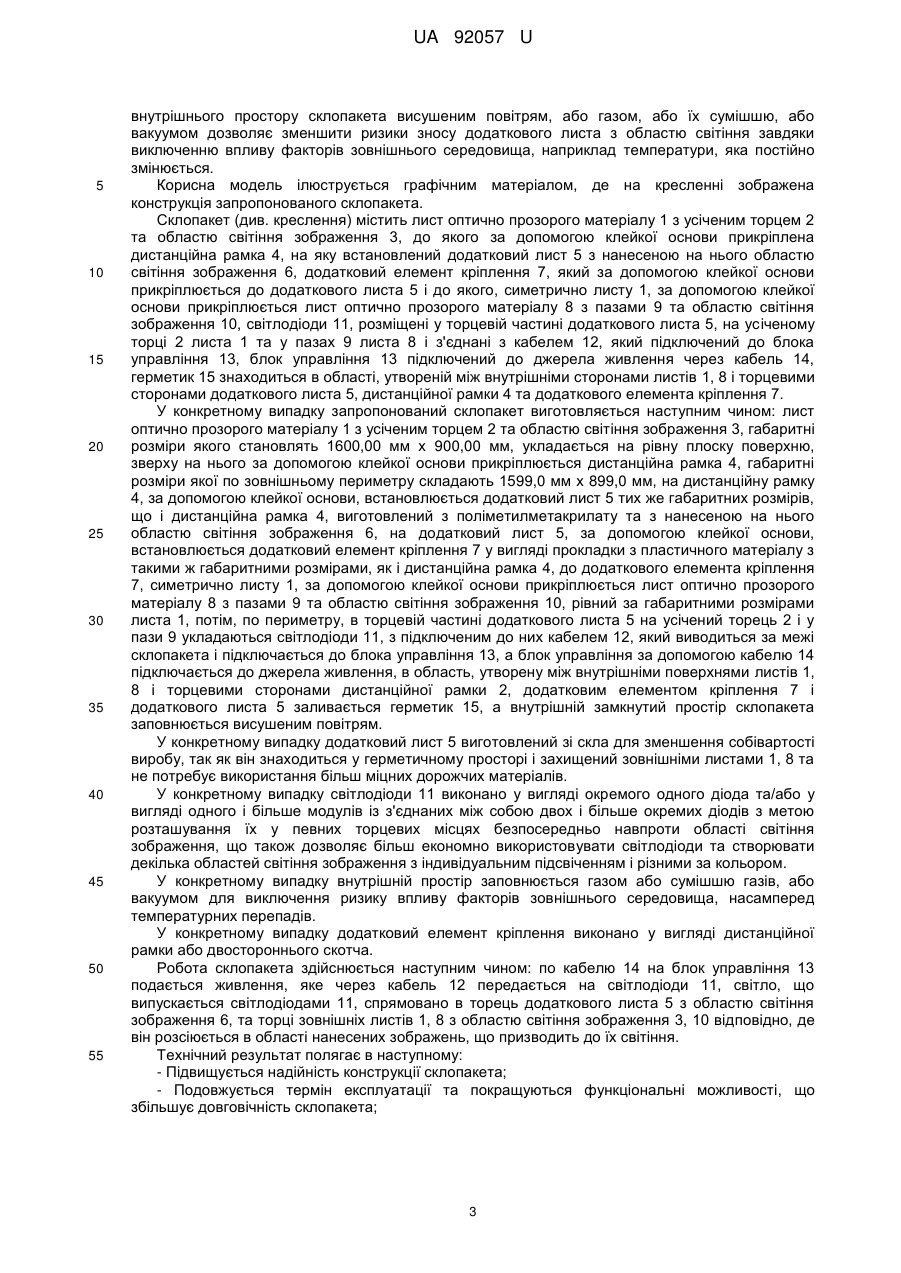

Реферат: UA 92057 U UA 92057 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а саме до області світлопрозорих конструкцій склопакетів, які використовуються при склінні будівель і споруд, а також при фасадному склінні малих архітектурних форм, використання склопакетів як перегородок в офісних будівлях, в холодильниках і шафах для охолодження напоїв і продуктів харчування, у тому числі як засіб для рекламних носіїв, де вони можуть використовуватися для інформування населення в рекламно-комерційних цілях для просування товарів і послуг, стимулювання збуту та збільшення обсягів продажів. Відомий склопакет з художнім вітражем (див. патент РФ № 48325 від 10.10.2005 p.). Зазначений склопакет виконаний з двох листів прозорого скла і листа художнього вітражу, що мають рівну товщину. Між листами розміщені дистанційні рамки, що утворюють об'єм. По периметру склопакета розміщений герметик. Недоліком вказаного склопакета з художнім вітражем є обмежений час видимості вітража (у темний час доби його не видно), а також те, що художня виразність в темний час доби відсутня. Відома корисна модель «Стеклопакет со световодами» (див. патент РФ № 96597, від 05.04.2010 p.), що містить щонайменше два листи оптично прозорого матеріалу, розділені дистанційною рамкою і скріплені по периметру герметиком, характеризується тим, що до одного або кількох із зазначених елементів склопакета приєднані світловоди торцевого або бокового світіння, які з'єднані з джерелами світла, а джерела світла з'єднані з блоком живлення через блок управління. Недоліком даної корисної моделі є складність технологічного процесу застосування світловодів. Робота зі світловодами вимагає особливої обережності при введенні променя у вхідний пристрій, в іншому випадку, як результатом, може бути вихід з ладу вхідного конектора. До того ж, при тому, що сучасні світловоди дозволяють передавати лазерний промінь на десятки метрів, слід сказати про втрату частини потужності променя при збільшенні довжини волокна. Велика чутливість до механічних пошкоджень і маленька еластичність кабелю не дозволяють технологію світловодів максимально використовувати в будівельних конструкціях та/або їх блоках, панелях, каркасах і т.д. особливо, коли це стосується переміщення подібних конструкцій та їх транспортування. І, нарешті, застосування світловодів в конструкціях склопакетів істотно впливає на трудомісткість і, як наслідок, собівартість подібних конструкцій за високої одиничної вартості оптико-волоконних кабелів, а також пристроїв, які співпрацюють. Найближчим технічним рішенням є корисна модель «Стеклопакет» (див. патент РФ 74948, від 03.04. 2008 p.), який був узятий за прототип та який складається з щонайменше двох листів оптично прозорого матеріалу, розділених дистанційною рамкою і скріплених по периметру герметиком, джерела світла одного або декількох кольорів приєднані щонайменше до одного з зазначених елементів склопакета, при цьому щонайменше на одному з листів оптичного матеріалу створена область світіння, причому всі джерела світла з'єднані з блоком живлення через блок управління. Недоліками даної корисної моделі є незручність приєднання джерел світла до торця одного з листів оптично прозорого матеріалу, незахищеність джерел світла від механічних пошкоджень, як при складанні склопакета, так і при його транспортуванні, установці і, нарешті, його використанні, що вказує на низький рівень надійності конструкції, її недовговічності і погіршенні функціональних можливостей. Це пов'язано з тим, що при приєднанні джерел світла до торця одного з листів оптично прозорого матеріалу по його периметру порушуються габарити склопакета в бік збільшення розміру і виникає відкритість джерел світла, що може призвести до механічного пошкодження джерел світла, або при зменшенні розміру листа на товщину джерел світла (щоб зберегти габарити склопакета), порушується герметизація склопакета через малу площу дотику з герметиком, а це може призвести до дефектів склопакета при транспортуванні або експлуатації і, як наслідок, до ремонту і повної розгерметизації склопакета. Також, при реалізації даного технічного рішення, має місце обмеження по яскравості світіння, що викликається розмірами джерел світла, які не поміщаються в контурі вікна чи дверей. В основу розробки корисної моделі поставлено задача створення надійної конструкції склопакета, що дозволило б подовжити термін його експлуатації та покращити функціональні можливості. Поставлена задача вирішується тим, що склопакет містить щонайменше два листи оптично прозорого матеріалу, розташовані на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, розділені дистанційною рамкою і скріплені між собою клейкою основою, джерела світла, одного або декількох кольорів, що з'єднані з блоком живлення через блок управління, покритий зовні по всьому периметру герметиком, згідно з корисною моделлю, містить щонайменше один додатковий лист з областю світіння зображення, 1 UA 92057 U 5 10 15 20 25 30 35 40 45 50 55 60 виготовлений з будь-якого твердого оптично прозорого матеріалу, наприклад зі скла або з поліметилметакрилату, який є меншим за габаритними розмірами зовнішніх листів оптично прозорого матеріалу та встановлений у внутрішньому замкнутому просторі склопакета, щонайменше один додатковий елемент кріплення до додаткового листа, будь-які торці одного або двох зовнішніх листів виконано з пазами та/або усіченими для джерел світла, а на поверхні одного або одразу обох з зовнішніх листів виконано область світіння зображення, як джерела світла використано світлодіоди, які виконано у вигляді стрічок та/або у вигляді окремого одного діода, та/або у вигляді одного і більше модулів із з'єднаних між собою двох і більше окремих діодів і встановлено у торцях додаткового листа та/або у торці одного або обох з зовнішніх листів склопакета, виконаних з пазами та/або усіченими, внутрішній замкнутий простір склопакета заповнений висушеним повітрям або газом, або їх сумішшю, або вакуумом. Згідно з корисною моделлю, додатковий елемент кріплення до додаткового листа виконано у вигляді прокладки з будь-якого пластичного або твердого матеріалу, або дистанційної рамки, або двостороннього скотча. Згідно з корисною моделлю, світлодіоди виконано у світлопрозорій вологозахисній оболонці. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом існує наступний: використання додаткового елемента кріплення, який може бути виконано у вигляді прокладки з будь-якого пластичного або твердого матеріалу до додаткового листа у внутрішньому замкнутому просторі, утвореному зовнішніми паралельно розташованими листами оптично прозорого матеріалу і додаткового листа з областю світіння зображення, жорстко встановленого між дистанційною рамкою і додатковим елементом кріплення підвищує надійність і функціональність склопакета завдяки тому, що додатковий лист знаходиться в герметично закритому просторі і не схильний до впливу факторів навколишнього середовища, як то забруднення, потертість, дряпання, поява тріщин, деформація (розлом), які можуть погіршити стан листа конструкції, що грає важливу роль в якісному відображенні інформації, а саме області світіння зображення, яка несе інформативний і привабливий характер для оточуючих, до того ж додатковий лист виготовлений за габаритами меншим, ніж зовнішні паралельно розташовані листи на товщину джерел світла, що розміщені в торцевій частині додаткового листа, щоб не порушувалися габарити конструкції в цілому, а джерела світла не контактували з іншими елементами конструкції, що може спричинити за собою вихід їх з ладу. Подібний конструктив передбачає використання декількох додаткових листів та додаткових елементів кріплення (багатокамерні склопакети), в залежності від потреб виробника та функціональних можливостей, які вимагає ринок в даній галузі виробництва. Виготовлення додаткового листа з поліметилметакрилату спрощує технологію виробництва області світіння зображення на листі і збільшує довговічність конструкції, так як даний матеріал має кращі характеристики міцності в порівнянні з іншими оптично прозорими матеріалами, при цьому легкий по вазі і легко піддається обробці, до того ж виготовлення додаткового листа, наприклад зі скла, розширює асортимент застосування різних твердих оптично прозорих матеріалів у цій конструкції незалежно від міцності, так як додатковий лист розташований в герметично закритому просторі і не схильний до механічного впливу ззовні, що також говорить про надійність та довговічність конструкції. Виконання будь-яких торців одного та/або обох зовнішніх листів оптично прозорого матеріалу з пазами, та/або усіченими в місцях необхідної установки джерел світла з метою розміщення в вищевказаних пазах з подальшою герметизацією джерел світла до рівня, що не перевищує габаритів листа, дозволяє зберегти необхідні для виробництва склопакетів габарити зовнішніх листів та обов'язковий технологічний процес збірки склопакета, що підвищує його надійність завдяки наявності достатньої площі зіткнення листа з герметиком, збільшити довговічність конструкції, зменшити ризики механічних пошкоджень джерел світла. До того ж, виконання на зовнішніх листах області світіння зображення у будьякій частині листа, яка підсвічується, завдяки вільному вибору місця розміщення світлодіодів у торцях зовнішніх листів з пазами або усічених, покращує функціональні можливості склопакета і дозволяє створювати різнокольорові комбінації зображень склопакета, рішення у вигляді об'ємного зображення т.д. Використання як джерел світла світлодіодів дозволяє, по-перше, комбінувати розміщення і колір світлодіодів, будь-то у вигляді стрічки, окремого діода, модулів із діодів або всіх їх одночасно у будь-яких торцевих частинах додаткового листа та зовнішніх листів, виходячи з необхідності підсвічування області світіння зображення, яке знаходиться в тій чи іншій частині будь-якого з листів склопакета і виключити можливість їх пошкодження або виходу з ладу завдяки виконанню світлодіодів вологозахищеними, укладеними в ізоляційну світлопровідну оболонку та герметизації їх у торцевій частині додаткового листа та у пазах зовнішніх листів склопакета, по-друге, здешевити конструкцію, виходячи з ринкової вартості світлодіодів, не впливаючи при цьому на функціональні можливості склопакета. Заповнення 2 UA 92057 U 5 10 15 20 25 30 35 40 45 50 55 внутрішнього простору склопакета висушеним повітрям, або газом, або їх сумішшю, або вакуумом дозволяє зменшити ризики зносу додаткового листа з областю світіння завдяки виключенню впливу факторів зовнішнього середовища, наприклад температури, яка постійно змінюється. Корисна модель ілюструється графічним матеріалом, де на кресленні зображена конструкція запропонованого склопакета. Склопакет (див. креслення) містить лист оптично прозорого матеріалу 1 з усіченим торцем 2 та областю світіння зображення 3, до якого за допомогою клейкої основи прикріплена дистанційна рамка 4, на яку встановлений додатковий лист 5 з нанесеною на нього областю світіння зображення 6, додатковий елемент кріплення 7, який за допомогою клейкої основи прикріплюється до додаткового листа 5 і до якого, симетрично листу 1, за допомогою клейкої основи прикріплюється лист оптично прозорого матеріалу 8 з пазами 9 та областю світіння зображення 10, світлодіоди 11, розміщені у торцевій частині додаткового листа 5, на усіченому торці 2 листа 1 та у пазах 9 листа 8 і з'єднані з кабелем 12, який підключений до блока управління 13, блок управління 13 підключений до джерела живлення через кабель 14, герметик 15 знаходиться в області, утвореній між внутрішніми сторонами листів 1, 8 і торцевими сторонами додаткового листа 5, дистанційної рамки 4 та додаткового елемента кріплення 7. У конкретному випадку запропонований склопакет виготовляється наступним чином: лист оптично прозорого матеріалу 1 з усіченим торцем 2 та областю світіння зображення 3, габаритні розміри якого становлять 1600,00 мм х 900,00 мм, укладається на рівну плоску поверхню, зверху на нього за допомогою клейкої основи прикріплюється дистанційна рамка 4, габаритні розміри якої по зовнішньому периметру складають 1599,0 мм х 899,0 мм, на дистанційну рамку 4, за допомогою клейкої основи, встановлюється додатковий лист 5 тих же габаритних розмірів, що і дистанційна рамка 4, виготовлений з поліметилметакрилату та з нанесеною на нього областю світіння зображення 6, на додатковий лист 5, за допомогою клейкої основи, встановлюється додатковий елемент кріплення 7 у вигляді прокладки з пластичного матеріалу з такими ж габаритними розмірами, як і дистанційна рамка 4, до додаткового елемента кріплення 7, симетрично листу 1, за допомогою клейкої основи прикріплюється лист оптично прозорого матеріалу 8 з пазами 9 та областю світіння зображення 10, рівний за габаритними розмірами листа 1, потім, по периметру, в торцевій частині додаткового листа 5 на усічений торець 2 і у пази 9 укладаються світлодіоди 11, з підключеним до них кабелем 12, який виводиться за межі склопакета і підключається до блока управління 13, а блок управління за допомогою кабелю 14 підключається до джерела живлення, в область, утворену між внутрішніми поверхнями листів 1, 8 і торцевими сторонами дистанційної рамки 2, додатковим елементом кріплення 7 і додаткового листа 5 заливається герметик 15, а внутрішній замкнутий простір склопакета заповнюється висушеним повітрям. У конкретному випадку додатковий лист 5 виготовлений зі скла для зменшення собівартості виробу, так як він знаходиться у герметичному просторі і захищений зовнішніми листами 1, 8 та не потребує використання більш міцних дорожчих матеріалів. У конкретному випадку світлодіоди 11 виконано у вигляді окремого одного діода та/або у вигляді одного і більше модулів із з'єднаних між собою двох і більше окремих діодів з метою розташування їх у певних торцевих місцях безпосередньо навпроти області світіння зображення, що також дозволяє більш економно використовувати світлодіоди та створювати декілька областей світіння зображення з індивідуальним підсвіченням і різними за кольором. У конкретному випадку внутрішній простір заповнюється газом або сумішшю газів, або вакуумом для виключення ризику впливу факторів зовнішнього середовища, насамперед температурних перепадів. У конкретному випадку додатковий елемент кріплення виконано у вигляді дистанційної рамки або двостороннього скотча. Робота склопакета здійснюється наступним чином: по кабелю 14 на блок управління 13 подається живлення, яке через кабель 12 передається на світлодіоди 11, світло, що випускається світлодіодами 11, спрямовано в торець додаткового листа 5 з областю світіння зображення 6, та торці зовнішніх листів 1, 8 з областю світіння зображення 3, 10 відповідно, де він розсіюється в області нанесених зображень, що призводить до їх світіння. Технічний результат полягає в наступному: - Підвищується надійність конструкції склопакета; - Подовжується термін експлуатації та покращуються функціональні можливості, що збільшує довговічність склопакета; 3 UA 92057 U Апробація запропонованого склопакета здійснена на підприємствах заявника. Пропонований пристрій промислово придатний і показує високий ступінь надійності і довговічності. 5 10 15 20 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Склопакет, що містить щонайменше два листи оптично прозорого матеріалу, розташовані на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, розділені дистанційною рамкою і скріплені між собою клейкою основою, джерела світла одного або декількох кольорів, що з'єднані з блоком живлення через блок управління, покритий зовні по всьому периметру герметиком, який відрізняється тим, що він містить щонайменше один додатковий лист з областю світіння зображення, виготовлений з будь-якого твердого оптично прозорого матеріалу, наприклад зі скла або з поліметилметакрилату, який є меншим за габаритними розмірами зовнішніх листів оптично прозорого матеріалу та встановлений у внутрішньому замкнутому просторі склопакета, щонайменше один додатковий елемент кріплення до додаткового листа, будь-які торці одного або двох зовнішніх листів виконано з пазами та/або усіченими для джерел світла, а на поверхні одного або одразу обох з зовнішніх листів виконано область світіння зображення, як джерела світла використано світлодіоди, які виконано у вигляді стрічок та/або у вигляді окремого одного діода, та/або у вигляді одного і більше модулів із з'єднаних між собою двох і більше окремих діодів і встановлено у торцях додаткового листа та/або у торці одного або обох з зовнішніх листів склопакета, виконаних з пазами та/або усіченими, внутрішній замкнутий простір склопакета заповнений висушеним повітрям або газом, або їх сумішшю, або вакуумом. 2. Склопакет за п. 1, який відрізняється тим, що додатковий елемент кріплення до додаткового листа виконано у вигляді прокладки з будь-якого пластичного, або твердого матеріалу, або дистанційної рамки, або двостороннього скотча. 3. Склопакет за п. 1, який відрізняється тим, що світлодіоди виконано у світлопрозорій вологозахисній оболонці. 4 UA 92057 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
