Свердлильний переналагоджувальний кондуктор

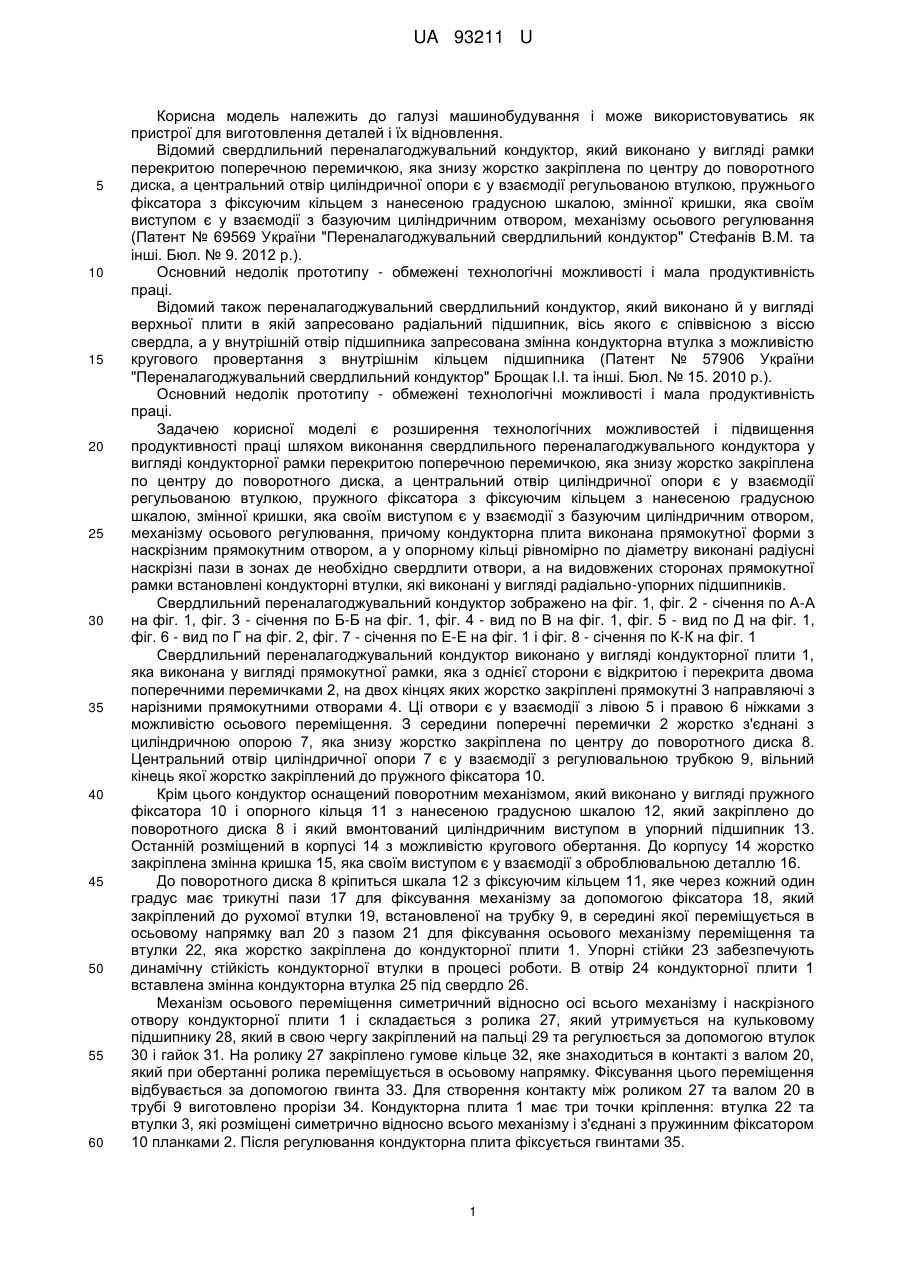

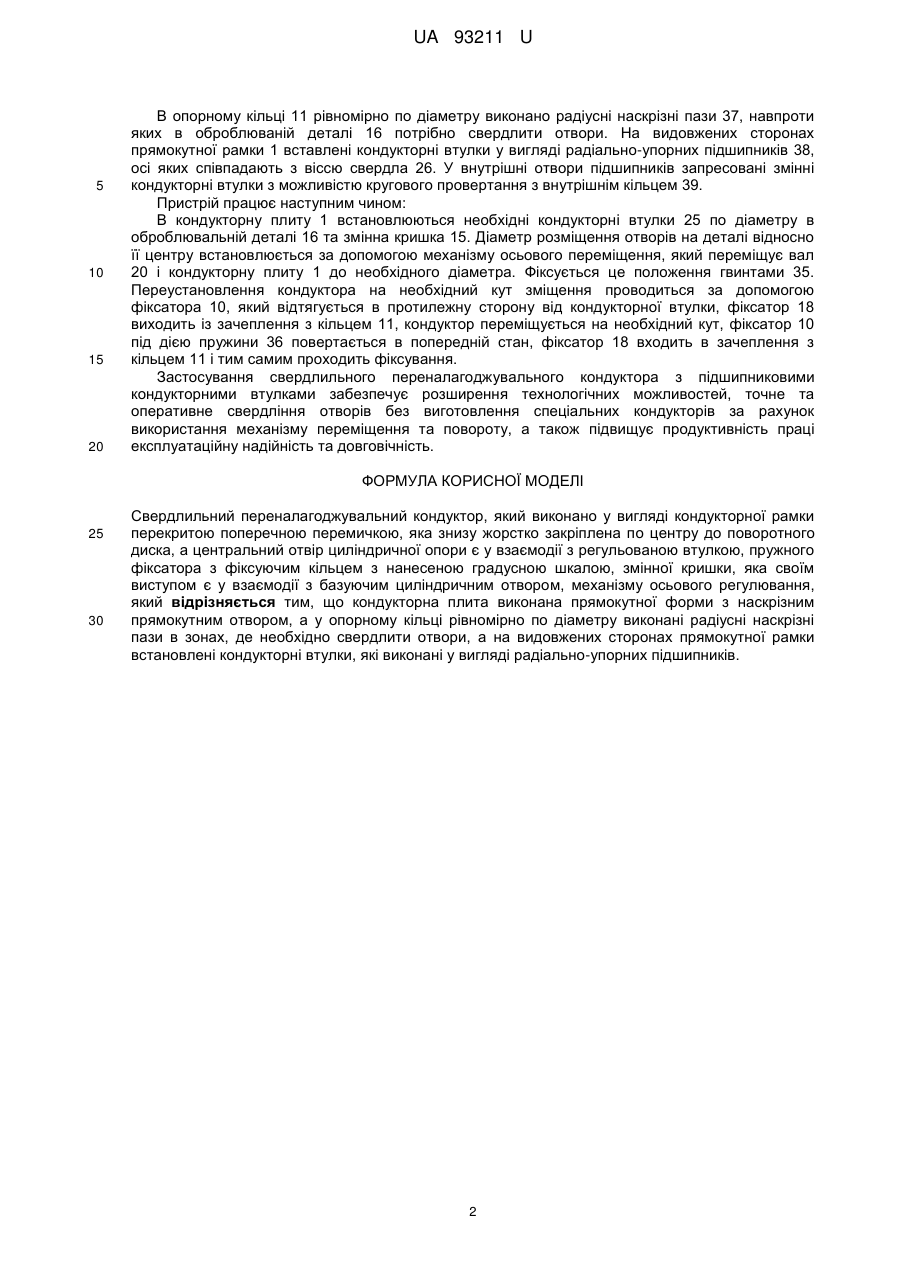

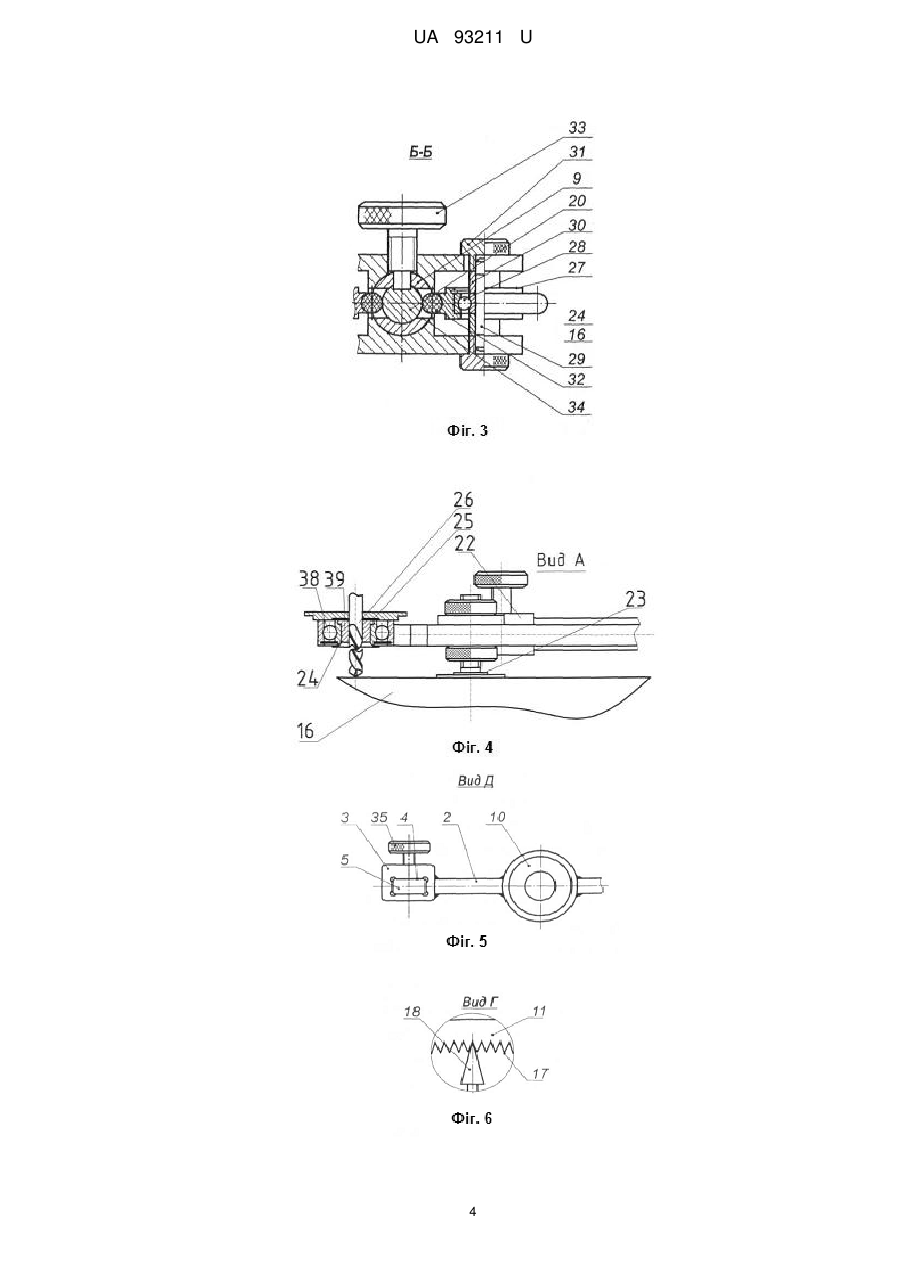

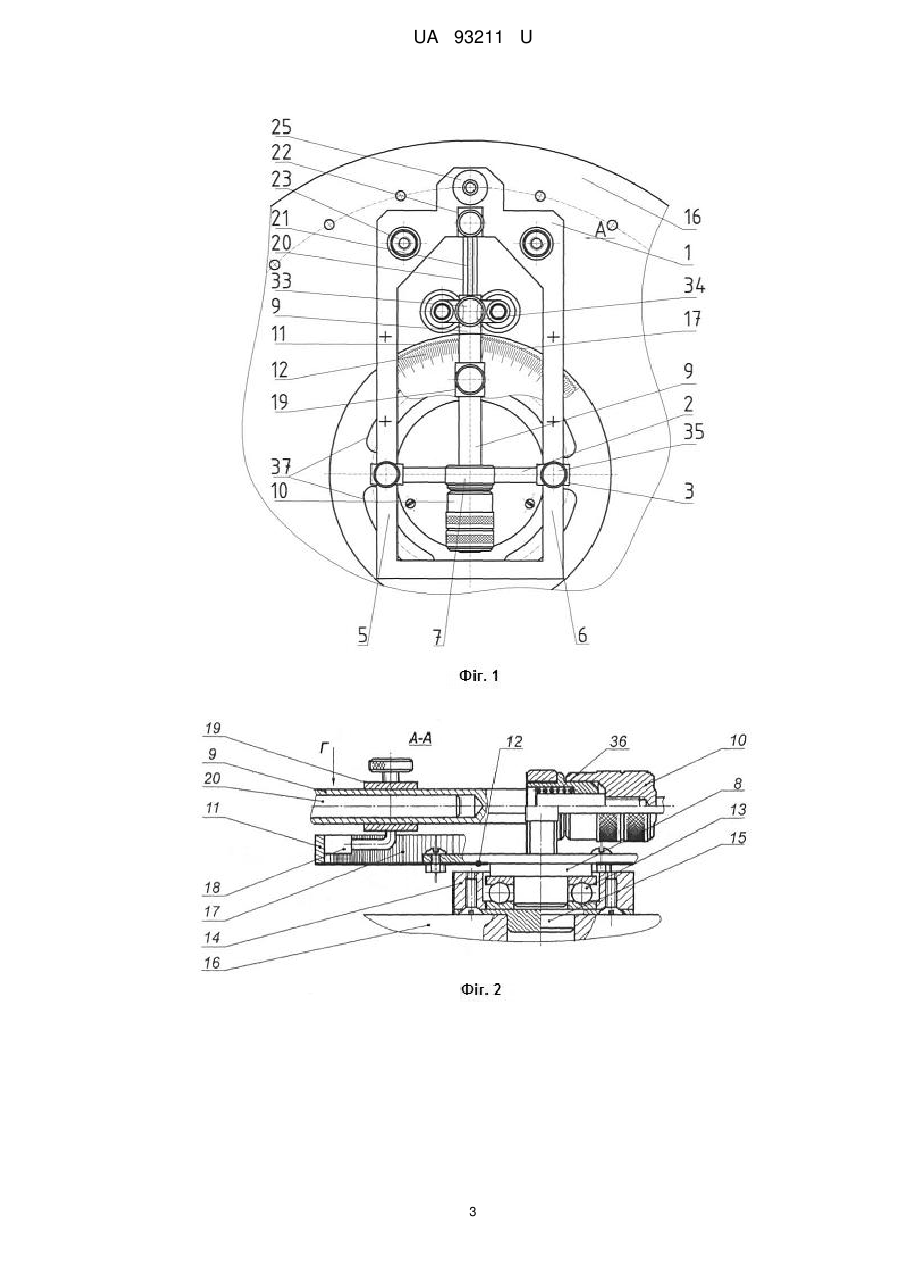

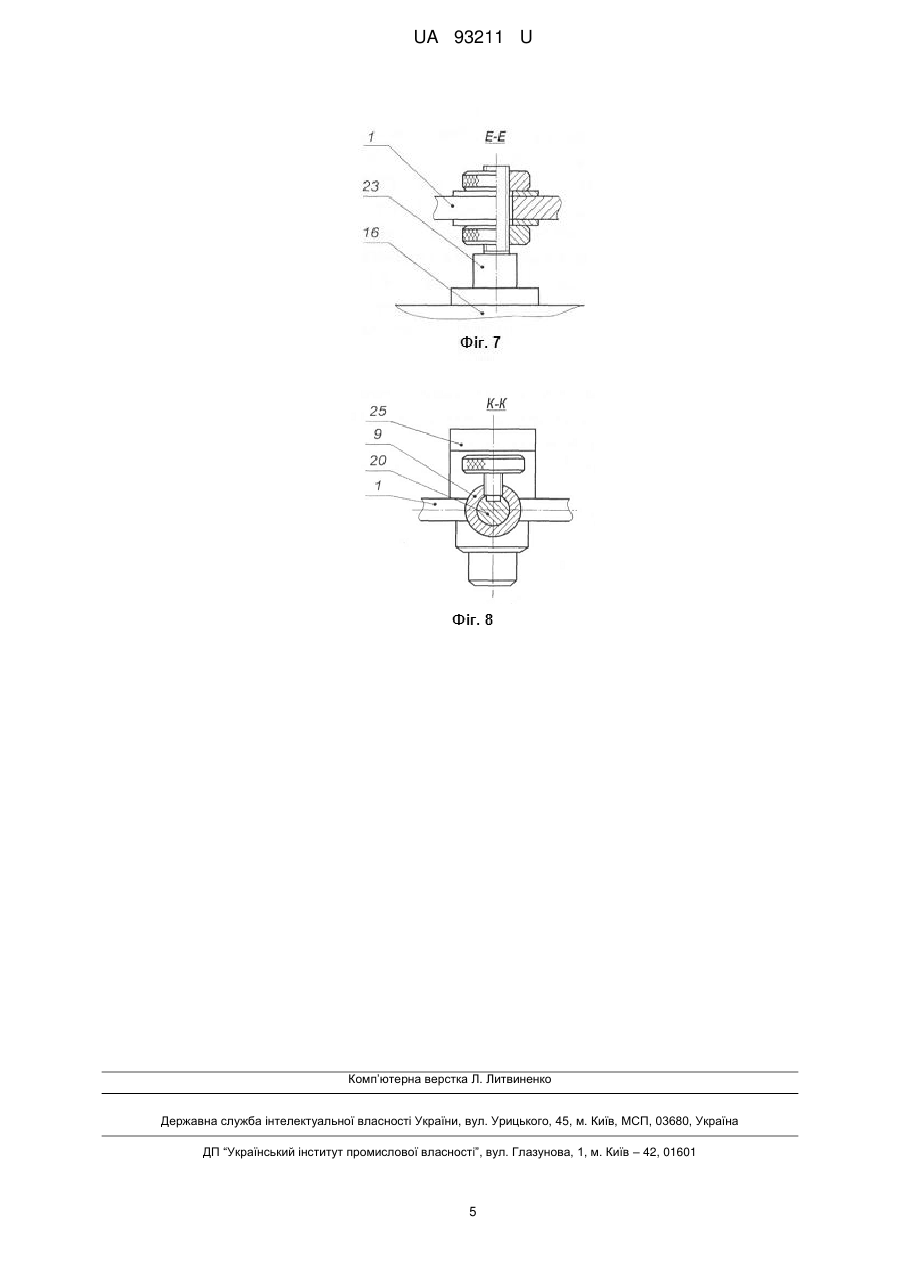

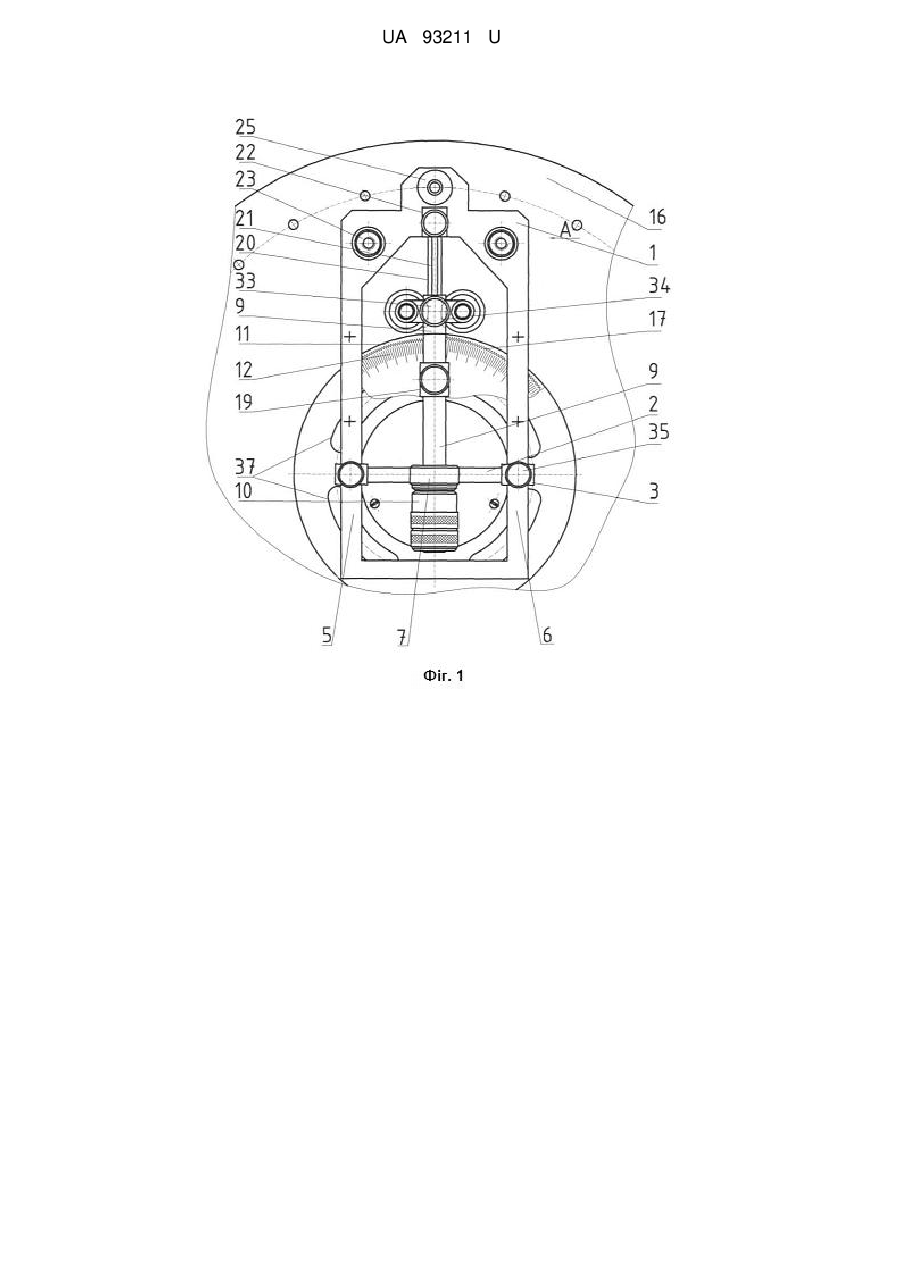

Реферат: Свердлильний переналагоджувальний кондуктор виконано у вигляді кондукторної рамки перекритою поперечною перемичкою, яка знизу жорстко закріплена по центру до поворотного диска, а центральний отвір циліндричної опори є у взаємодії з регульованою втулкою, пружного фіксатора з фіксуючим кільцем з нанесеною градусною шкалою, змінної кришки, яка своїм виступом є у взаємодії з базуючим циліндричним отвором, механізму осьового регулювання. Кондукторна плита виконана прямокутної форми з наскрізним прямокутним отвором. У опорному кільці рівномірно по діаметру виконані радіусні наскрізні пази в зонах, де необхідно свердлити отвори. На видовжених сторонах прямокутної рамки встановлені кондукторні втулки, які виконані у вигляді радіально-упорних підшипників. UA 93211 U (12) UA 93211 U UA 93211 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування і може використовуватись як пристрої для виготовлення деталей і їх відновлення. Відомий свердлильний переналагоджувальний кондуктор, який виконано у вигляді рамки перекритою поперечною перемичкою, яка знизу жорстко закріплена по центру до поворотного диска, а центральний отвір циліндричної опори є у взаємодії регульованою втулкою, пружнього фіксатора з фіксуючим кільцем з нанесеною градусною шкалою, змінної кришки, яка своїм виступом є у взаємодії з базуючим циліндричним отвором, механізму осьового регулювання (Патент № 69569 України "Переналагоджувальний свердлильний кондуктор" Стефанів В.М. та інші. Бюл. № 9. 2012 р.). Основний недолік прототипу - обмежені технологічні можливості і мала продуктивність праці. Відомий також переналагоджувальний свердлильний кондуктор, який виконано й у вигляді верхньої плити в якій запресовано радіальний підшипник, вісь якого є співвісною з віссю свердла, а у внутрішній отвір підшипника запресована змінна кондукторна втулка з можливістю кругового провертання з внутрішнім кільцем підшипника (Патент № 57906 України "Переналагоджувальний свердлильний кондуктор" Брощак І.І. та інші. Бюл. № 15. 2010 р.). Основний недолік прототипу - обмежені технологічні можливості і мала продуктивність праці. Задачею корисної моделі є розширення технологічних можливостей і підвищення продуктивності праці шляхом виконання свердлильного переналагоджувального кондуктора у вигляді кондукторної рамки перекритою поперечною перемичкою, яка знизу жорстко закріплена по центру до поворотного диска, а центральний отвір циліндричної опори є у взаємодії регульованою втулкою, пружного фіксатора з фіксуючим кільцем з нанесеною градусною шкалою, змінної кришки, яка своїм виступом є у взаємодії з базуючим циліндричним отвором, механізму осьового регулювання, причому кондукторна плита виконана прямокутної форми з наскрізним прямокутним отвором, а у опорному кільці рівномірно по діаметру виконані радіусні наскрізні пази в зонах де необхідно свердлити отвори, а на видовжених сторонах прямокутної рамки встановлені кондукторні втулки, які виконані у вигляді радіально-упорних підшипників. Свердлильний переналагоджувальний кондуктор зображено на фіг. 1, фіг. 2 - січення по А-А на фіг. 1, фіг. 3 - січення по Б-Б на фіг. 1, фіг. 4 - вид по В на фіг. 1, фіг. 5 - вид по Д на фіг. 1, фіг. 6 - вид по Г на фіг. 2, фіг. 7 - січення по Е-Е на фіг. 1 і фіг. 8 - січення по К-К на фіг. 1 Свердлильний переналагоджувальний кондуктор виконано у вигляді кондукторної плити 1, яка виконана у вигляді прямокутної рамки, яка з однієї сторони є відкритою і перекрита двома поперечними перемичками 2, на двох кінцях яких жорстко закріплені прямокутні 3 направляючі з нарізними прямокутними отворами 4. Ці отвори є у взаємодії з лівою 5 і правою 6 ніжками з можливістю осьового переміщення. З середини поперечні перемички 2 жорстко з'єднані з циліндричною опорою 7, яка знизу жорстко закріплена по центру до поворотного диска 8. Центральний отвір циліндричної опори 7 є у взаємодії з регулювальною трубкою 9, вільний кінець якої жорстко закріплений до пружного фіксатора 10. Крім цього кондуктор оснащений поворотним механізмом, який виконано у вигляді пружного фіксатора 10 і опорного кільця 11 з нанесеною градусною шкалою 12, який закріплено до поворотного диска 8 і який вмонтований циліндричним виступом в упорний підшипник 13. Останній розміщений в корпусі 14 з можливістю кругового обертання. До корпусу 14 жорстко закріплена змінна кришка 15, яка своїм виступом є у взаємодії з оброблювальною деталлю 16. До поворотного диска 8 кріпиться шкала 12 з фіксуючим кільцем 11, яке через кожний один градус має трикутні пази 17 для фіксування механізму за допомогою фіксатора 18, який закріплений до рухомої втулки 19, встановленої на трубку 9, в середині якої переміщується в осьовому напрямку вал 20 з пазом 21 для фіксування осьового механізму переміщення та втулки 22, яка жорстко закріплена до кондукторної плити 1. Упорні стійки 23 забезпечують динамічну стійкість кондукторної втулки в процесі роботи. В отвір 24 кондукторної плити 1 вставлена змінна кондукторна втулка 25 під свердло 26. Механізм осьового переміщення симетричний відносно осі всього механізму і наскрізного отвору кондукторної плити 1 і складається з ролика 27, який утримується на кульковому підшипнику 28, який в свою чергу закріплений на пальці 29 та регулюється за допомогою втулок 30 і гайок 31. На ролику 27 закріплено гумове кільце 32, яке знаходиться в контакті з валом 20, який при обертанні ролика переміщується в осьовому напрямку. Фіксування цього переміщення відбувається за допомогою гвинта 33. Для створення контакту між роликом 27 та валом 20 в трубі 9 виготовлено прорізи 34. Кондукторна плита 1 має три точки кріплення: втулка 22 та втулки 3, які розміщені симетрично відносно всього механізму і з'єднані з пружинним фіксатором 10 планками 2. Після регулювання кондукторна плита фіксується гвинтами 35. 1 UA 93211 U 5 10 15 20 В опорному кільці 11 рівномірно по діаметру виконано радіусні наскрізні пази 37, навпроти яких в оброблюваній деталі 16 потрібно свердлити отвори. На видовжених сторонах прямокутної рамки 1 вставлені кондукторні втулки у вигляді радіально-упорних підшипників 38, осі яких співпадають з віссю свердла 26. У внутрішні отвори підшипників запресовані змінні кондукторні втулки з можливістю кругового провертання з внутрішнім кільцем 39. Пристрій працює наступним чином: В кондукторну плиту 1 встановлюються необхідні кондукторні втулки 25 по діаметру в оброблювальній деталі 16 та змінна кришка 15. Діаметр розміщення отворів на деталі відносно її центру встановлюється за допомогою механізму осьового переміщення, який переміщує вал 20 і кондукторну плиту 1 до необхідного діаметра. Фіксується це положення гвинтами 35. Переустановлення кондуктора на необхідний кут зміщення проводиться за допомогою фіксатора 10, який відтягується в протилежну сторону від кондукторної втулки, фіксатор 18 виходить із зачеплення з кільцем 11, кондуктор переміщується на необхідний кут, фіксатор 10 під дією пружини 36 повертається в попередній стан, фіксатор 18 входить в зачеплення з кільцем 11 і тим самим проходить фіксування. Застосування свердлильного переналагоджувального кондуктора з підшипниковими кондукторними втулками забезпечує розширення технологічних можливостей, точне та оперативне свердління отворів без виготовлення спеціальних кондукторів за рахунок використання механізму переміщення та повороту, а також підвищує продуктивність праці експлуатаційну надійність та довговічність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Свердлильний переналагоджувальний кондуктор, який виконано у вигляді кондукторної рамки перекритою поперечною перемичкою, яка знизу жорстко закріплена по центру до поворотного диска, а центральний отвір циліндричної опори є у взаємодії з регульованою втулкою, пружного фіксатора з фіксуючим кільцем з нанесеною градусною шкалою, змінної кришки, яка своїм виступом є у взаємодії з базуючим циліндричним отвором, механізму осьового регулювання, який відрізняється тим, що кондукторна плита виконана прямокутної форми з наскрізним прямокутним отвором, а у опорному кільці рівномірно по діаметру виконані радіусні наскрізні пази в зонах, де необхідно свердлити отвори, а на видовжених сторонах прямокутної рамки встановлені кондукторні втулки, які виконані у вигляді радіально-упорних підшипників. 2 UA 93211 U 3 UA 93211 U 4 UA 93211 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
