Змішувач сипких матеріалів циклічної дії

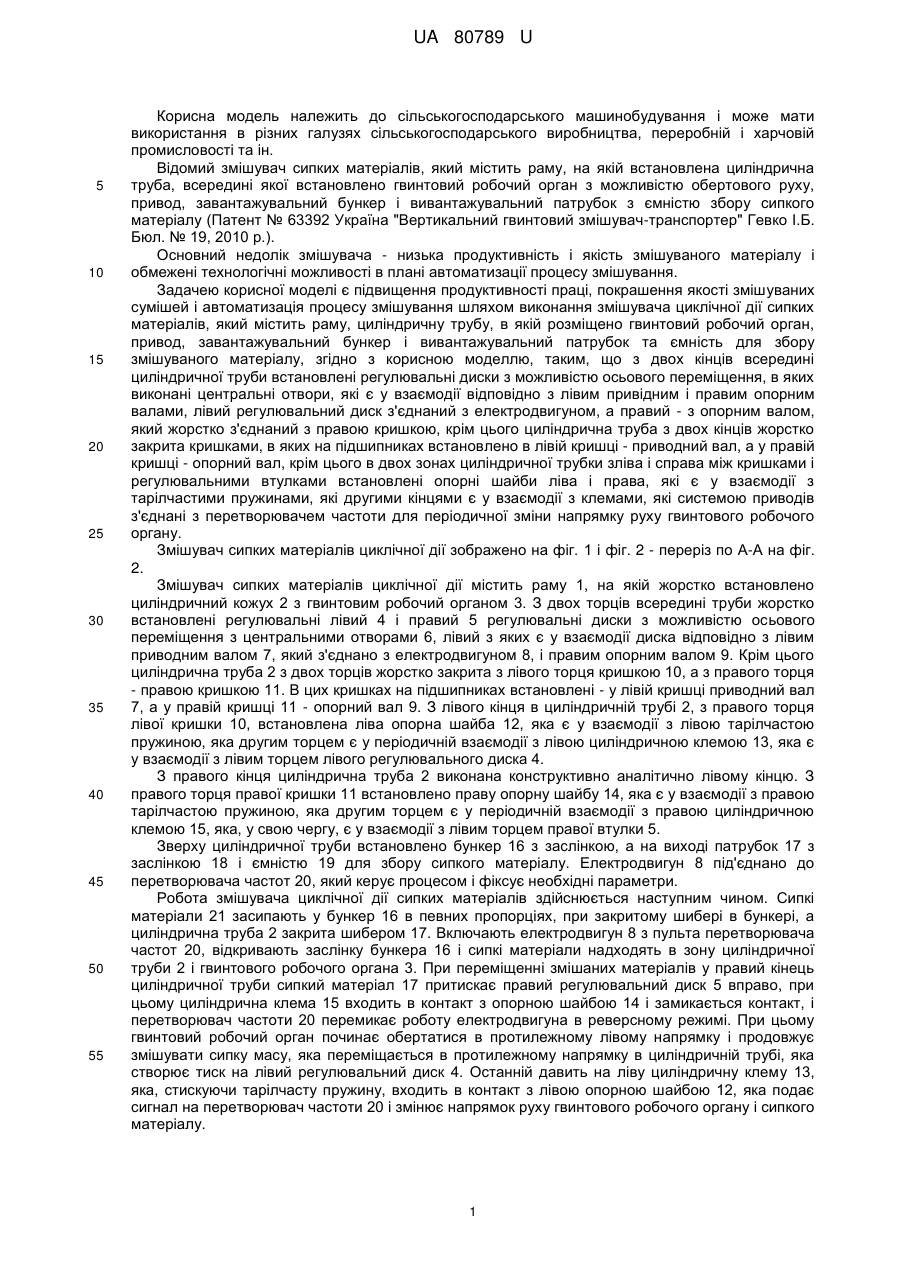

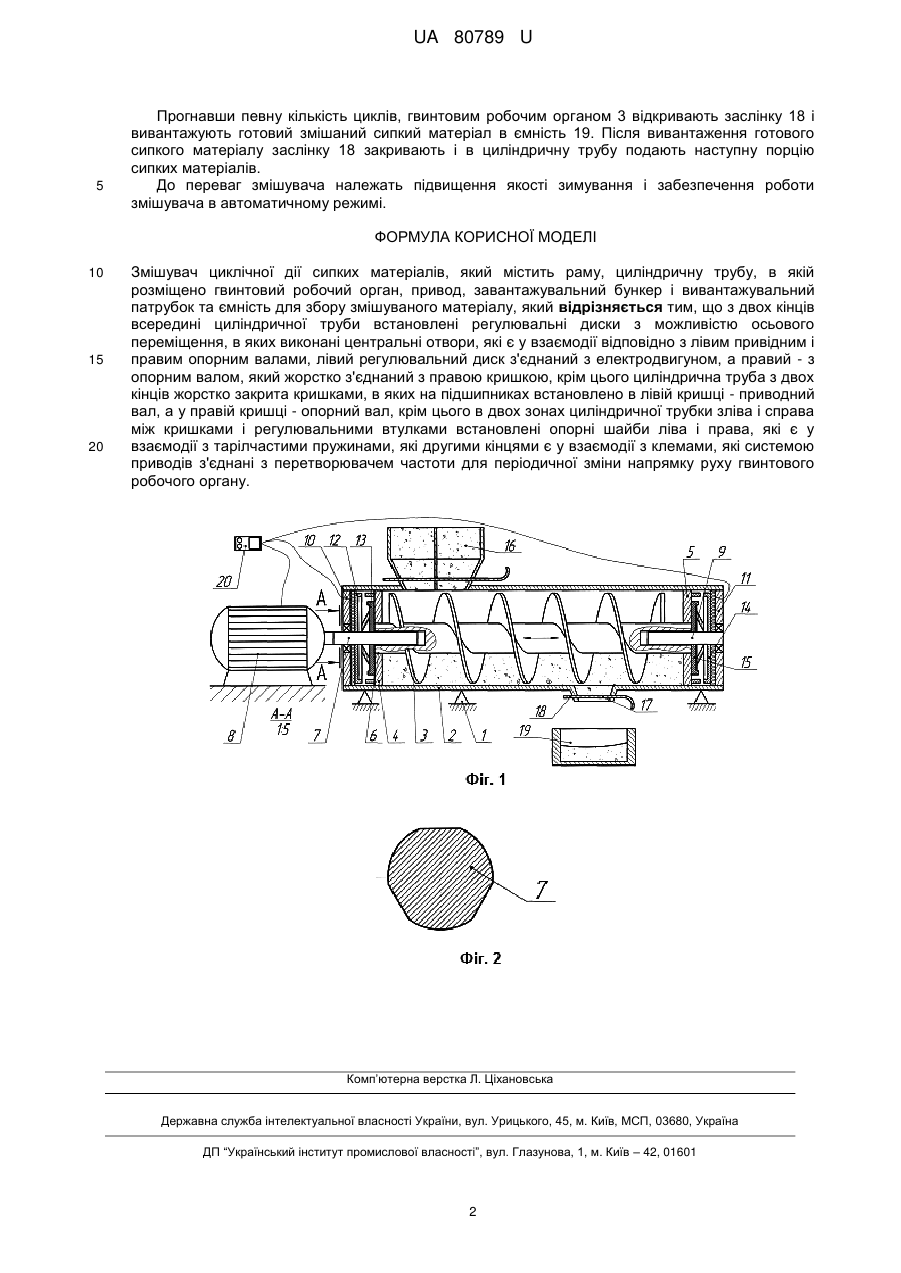

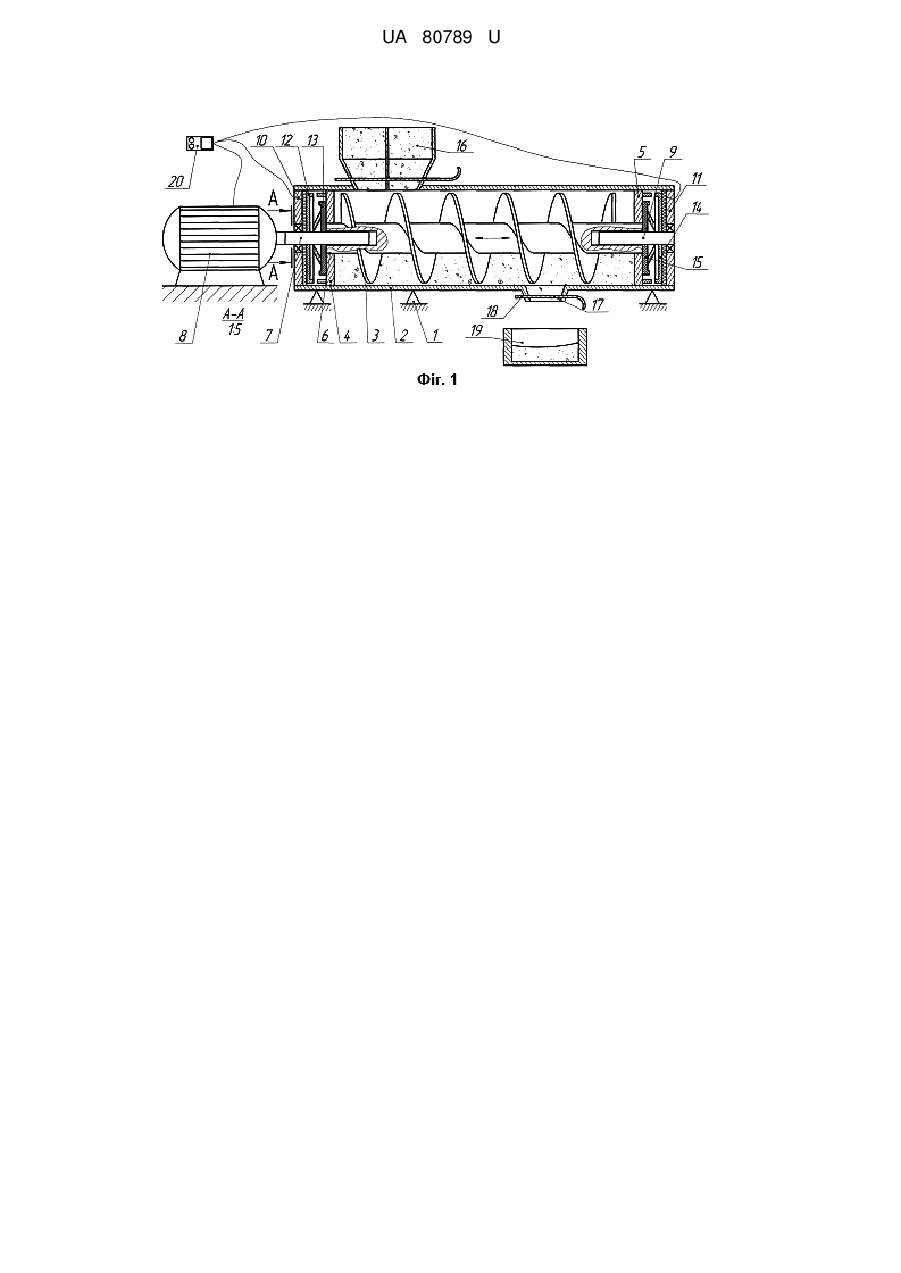

Реферат: Змішувач циклічної дії сипких матеріалів, який містить раму, циліндричну трубу, в якій розміщено гвинтовий робочий орган, привод, завантажувальний бункер і вивантажувальний патрубок та ємність для збору змішуваного матеріалу. З двох кінців всередині циліндричної труби встановлені регулювальні диски з можливістю осьового переміщення, в яких виконані центральні отвори, які є у взаємодії відповідно з лівим привідним і правим опорним валами. Лівий регулювальний диск з'єднаний з електродвигуном, а правий - з опорним валом, який жорстко з'єднаний з правою кришкою. Циліндрична труба з двох кінців жорстко закрита кришками, в яких на підшипниках встановлено в лівій кришці - приводний вал, а у правій кришці - опорний вал. В двох зонах циліндричної трубки зліва і справа між кришками і регулювальними втулками встановлені опорні шайби ліва і права, які є у взаємодії з тарілчастими пружинами, які другими кінцями є у взаємодії з клемами, які системою приводів з'єднані з перетворювачем частоти для періодичної зміни напрямку руху гвинтового робочого органу. UA 80789 U (12) UA 80789 U UA 80789 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування і може мати використання в різних галузях сільськогосподарського виробництва, переробній і харчовій промисловості та ін. Відомий змішувач сипких матеріалів, який містить раму, на якій встановлена циліндрична труба, всередині якої встановлено гвинтовий робочий орган з можливістю обертового руху, привод, завантажувальний бункер і вивантажувальний патрубок з ємністю збору сипкого матеріалу (Патент № 63392 Україна "Вертикальний гвинтовий змішувач-транспортер" Гевко І.Б. Бюл. № 19, 2010 р.). Основний недолік змішувача - низька продуктивність і якість змішуваного матеріалу і обмежені технологічні можливості в плані автоматизації процесу змішування. Задачею корисної моделі є підвищення продуктивності праці, покрашення якості змішуваних сумішей і автоматизація процесу змішування шляхом виконання змішувача циклічної дії сипких матеріалів, який містить раму, циліндричну трубу, в якій розміщено гвинтовий робочий орган, привод, завантажувальний бункер і вивантажувальний патрубок та ємність для збору змішуваного матеріалу, згідно з корисною моделлю, таким, що з двох кінців всередині циліндричної труби встановлені регулювальні диски з можливістю осьового переміщення, в яких виконані центральні отвори, які є у взаємодії відповідно з лівим привідним і правим опорним валами, лівий регулювальний диск з'єднаний з електродвигуном, а правий - з опорним валом, який жорстко з'єднаний з правою кришкою, крім цього циліндрична труба з двох кінців жорстко закрита кришками, в яких на підшипниках встановлено в лівій кришці - приводний вал, а у правій кришці - опорний вал, крім цього в двох зонах циліндричної трубки зліва і справа між кришками і регулювальними втулками встановлені опорні шайби ліва і права, які є у взаємодії з тарілчастими пружинами, які другими кінцями є у взаємодії з клемами, які системою приводів з'єднані з перетворювачем частоти для періодичної зміни напрямку руху гвинтового робочого органу. Змішувач сипких матеріалів циклічної дії зображено на фіг. 1 і фіг. 2 - переріз по А-А на фіг. 2. Змішувач сипких матеріалів циклічної дії містить раму 1, на якій жорстко встановлено циліндричний кожух 2 з гвинтовим робочий органом 3. З двох торців всередині труби жорстко встановлені регулювальні лівий 4 і правий 5 регулювальні диски з можливістю осьового переміщення з центральними отворами 6, лівий з яких є у взаємодії диска відповідно з лівим приводним валом 7, який з'єднано з електродвигуном 8, і правим опорним валом 9. Крім цього циліндрична труба 2 з двох торців жорстко закрита з лівого торця кришкою 10, а з правого торця - правою кришкою 11. В цих кришках на підшипниках встановлені - у лівій кришці приводний вал 7, а у правій кришці 11 - опорний вал 9. З лівого кінця в циліндричній трубі 2, з правого торця лівої кришки 10, встановлена ліва опорна шайба 12, яка є у взаємодії з лівою тарілчастою пружиною, яка другим торцем є у періодичній взаємодії з лівою циліндричною клемою 13, яка є у взаємодії з лівим торцем лівого регулювального диска 4. З правого кінця циліндрична труба 2 виконана конструктивно аналітично лівому кінцю. З правого торця правої кришки 11 встановлено праву опорну шайбу 14, яка є у взаємодії з правою тарілчастою пружиною, яка другим торцем є у періодичній взаємодії з правою циліндричною клемою 15, яка, у свою чергу, є у взаємодії з лівим торцем правої втулки 5. Зверху циліндричної труби встановлено бункер 16 з заслінкою, а на виході патрубок 17 з заслінкою 18 і ємністю 19 для збору сипкого матеріалу. Електродвигун 8 під'єднано до перетворювача частот 20, який керує процесом і фіксує необхідні параметри. Робота змішувача циклічної дії сипких матеріалів здійснюється наступним чином. Сипкі матеріали 21 засипають у бункер 16 в певних пропорціях, при закритому шибері в бункері, а циліндрична труба 2 закрита шибером 17. Включають електродвигун 8 з пульта перетворювача частот 20, відкривають заслінку бункера 16 і сипкі матеріали надходять в зону циліндричної труби 2 і гвинтового робочого органа 3. При переміщенні змішаних матеріалів у правий кінець циліндричної труби сипкий матеріал 17 притискає правий регулювальний диск 5 вправо, при цьому циліндрична клема 15 входить в контакт з опорною шайбою 14 і замикається контакт, і перетворювач частоти 20 перемикає роботу електродвигуна в реверсному режимі. При цьому гвинтовий робочий орган починає обертатися в протилежному лівому напрямку і продовжує змішувати сипку масу, яка переміщається в протилежному напрямку в циліндричній трубі, яка створює тиск на лівий регулювальний диск 4. Останній давить на ліву циліндричну клему 13, яка, стискуючи тарілчасту пружину, входить в контакт з лівою опорною шайбою 12, яка подає сигнал на перетворювач частоти 20 і змінює напрямок руху гвинтового робочого органу і сипкого матеріалу. 1 UA 80789 U 5 Прогнавши певну кількість циклів, гвинтовим робочим органом 3 відкривають заслінку 18 і вивантажують готовий змішаний сипкий матеріал в ємність 19. Після вивантаження готового сипкого матеріалу заслінку 18 закривають і в циліндричну трубу подають наступну порцію сипких матеріалів. До переваг змішувача належать підвищення якості зимування і забезпечення роботи змішувача в автоматичному режимі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Змішувач циклічної дії сипких матеріалів, який містить раму, циліндричну трубу, в якій розміщено гвинтовий робочий орган, привод, завантажувальний бункер і вивантажувальний патрубок та ємність для збору змішуваного матеріалу, який відрізняється тим, що з двох кінців всередині циліндричної труби встановлені регулювальні диски з можливістю осьового переміщення, в яких виконані центральні отвори, які є у взаємодії відповідно з лівим привідним і правим опорним валами, лівий регулювальний диск з'єднаний з електродвигуном, а правий - з опорним валом, який жорстко з'єднаний з правою кришкою, крім цього циліндрична труба з двох кінців жорстко закрита кришками, в яких на підшипниках встановлено в лівій кришці - приводний вал, а у правій кришці - опорний вал, крім цього в двох зонах циліндричної трубки зліва і справа між кришками і регулювальними втулками встановлені опорні шайби ліва і права, які є у взаємодії з тарілчастими пружинами, які другими кінцями є у взаємодії з клемами, які системою приводів з'єднані з перетворювачем частоти для періодичної зміни напрямку руху гвинтового робочого органу. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
