Пристрій для випробувань засобів реабілітації

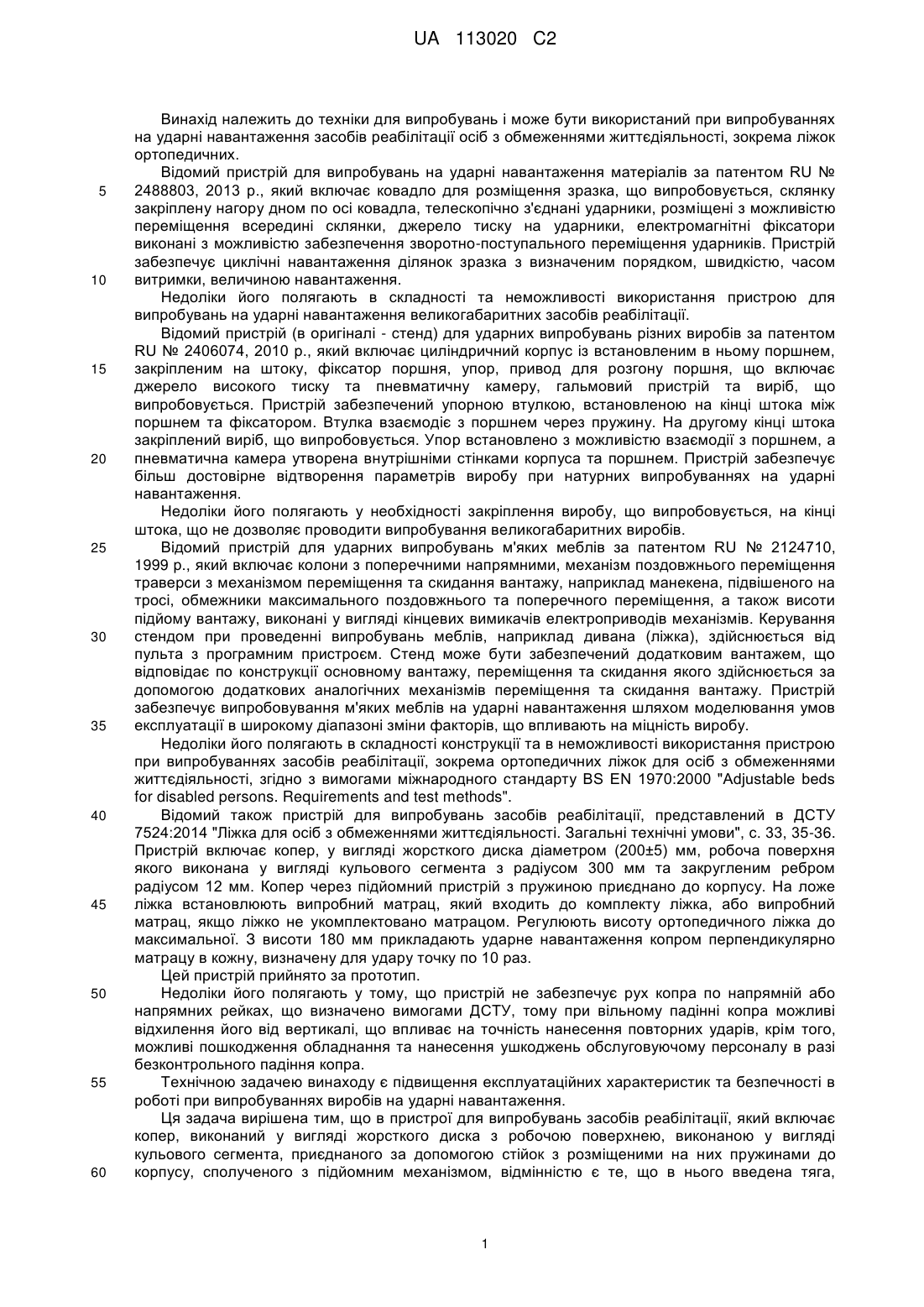

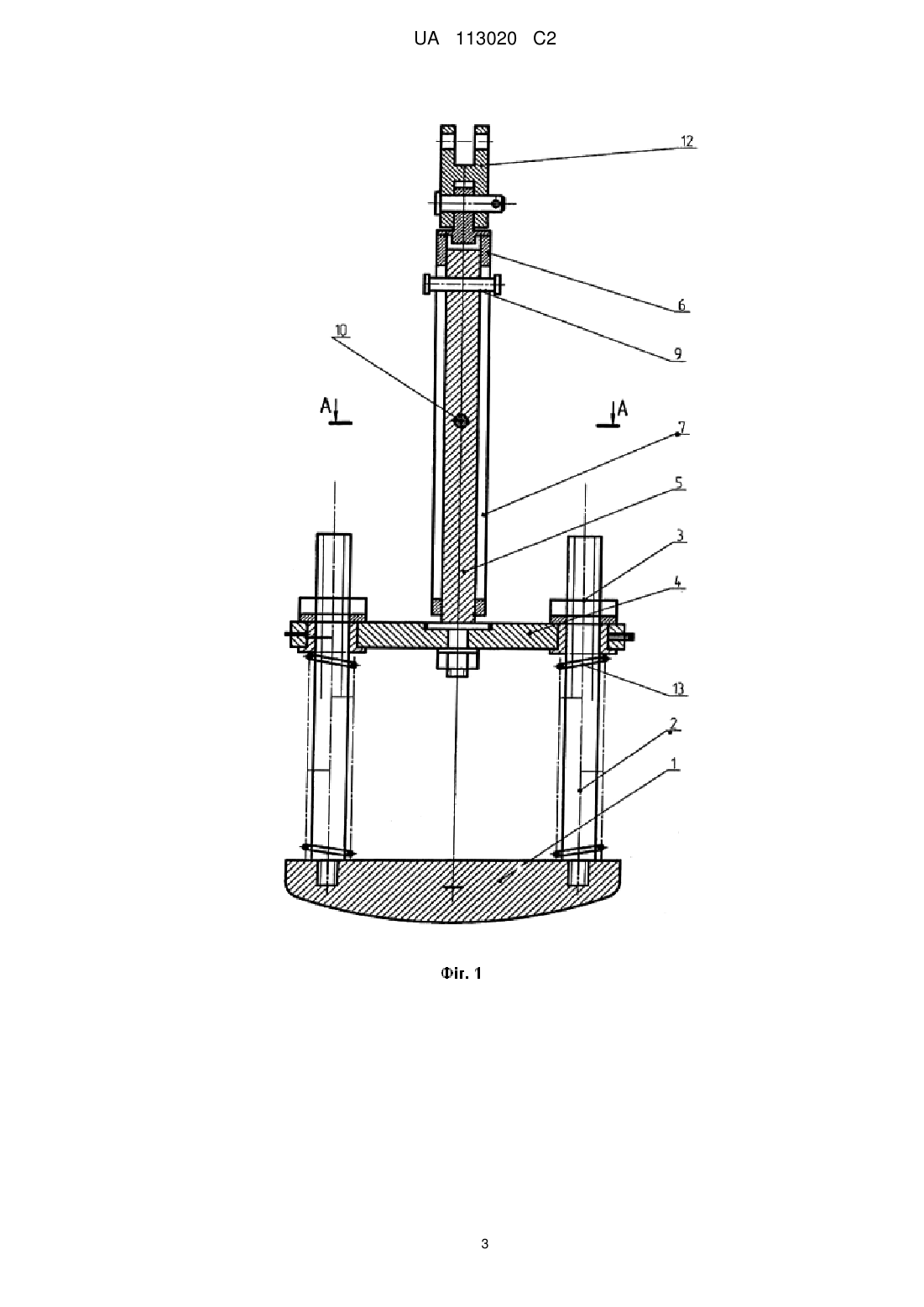

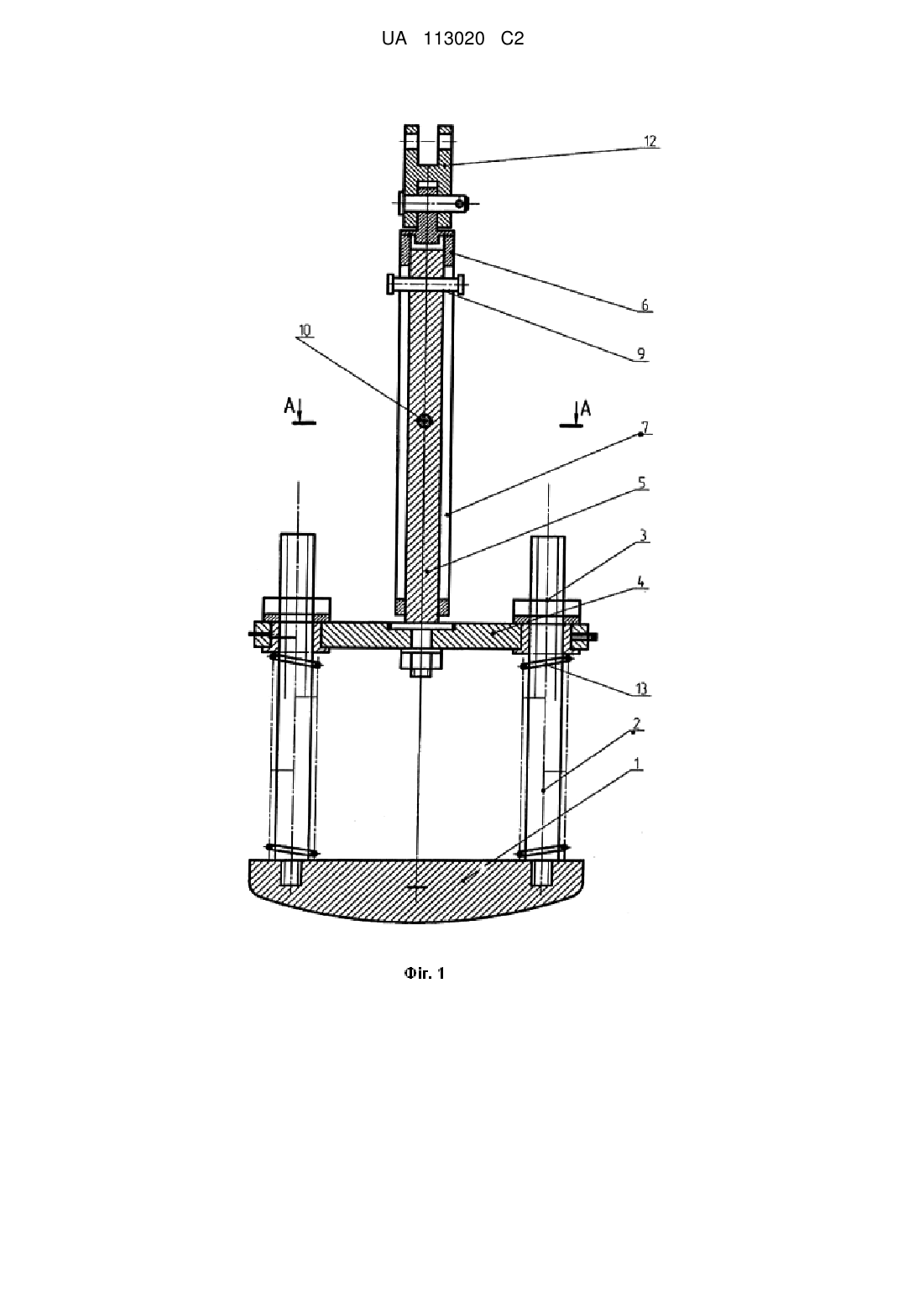

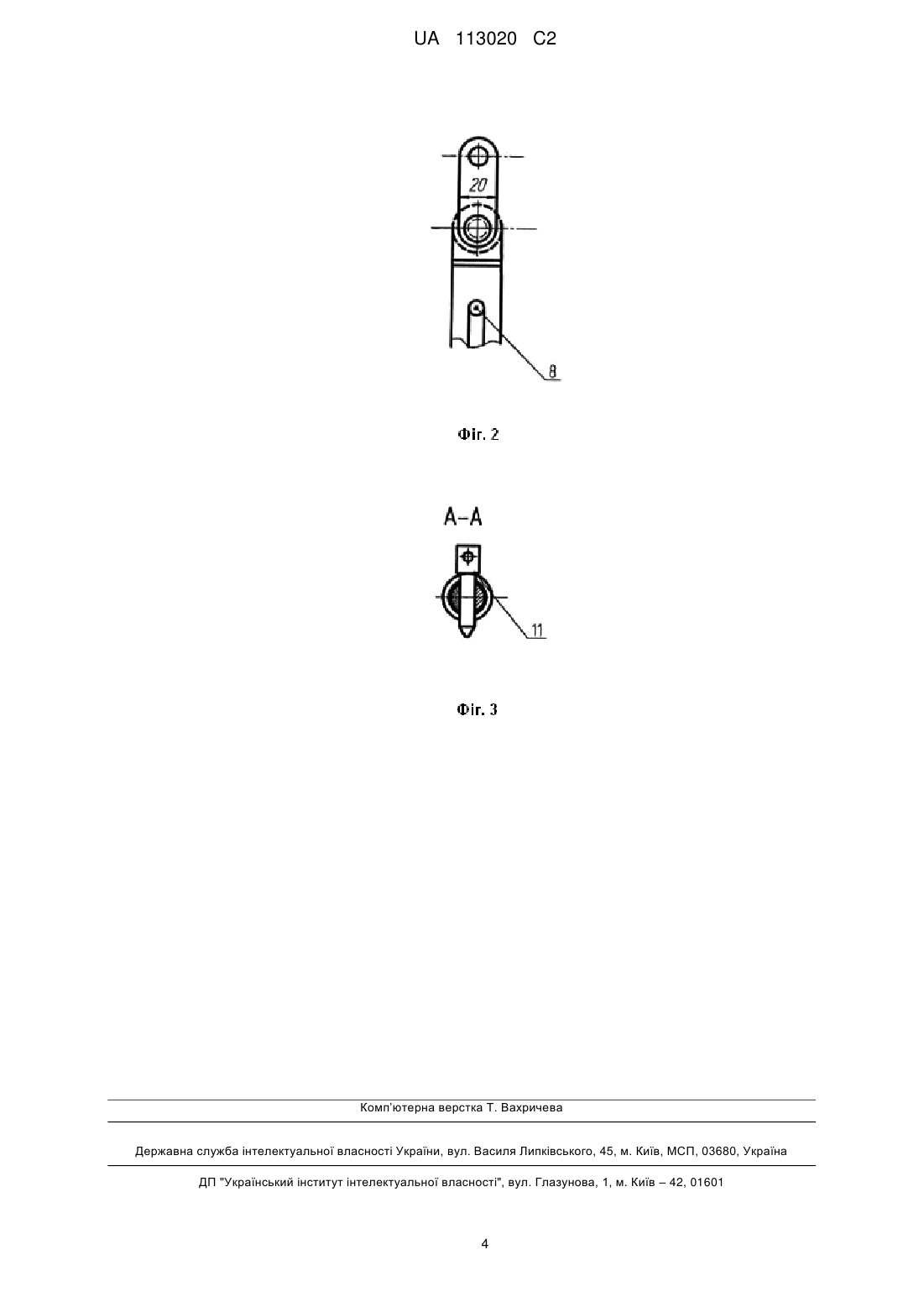

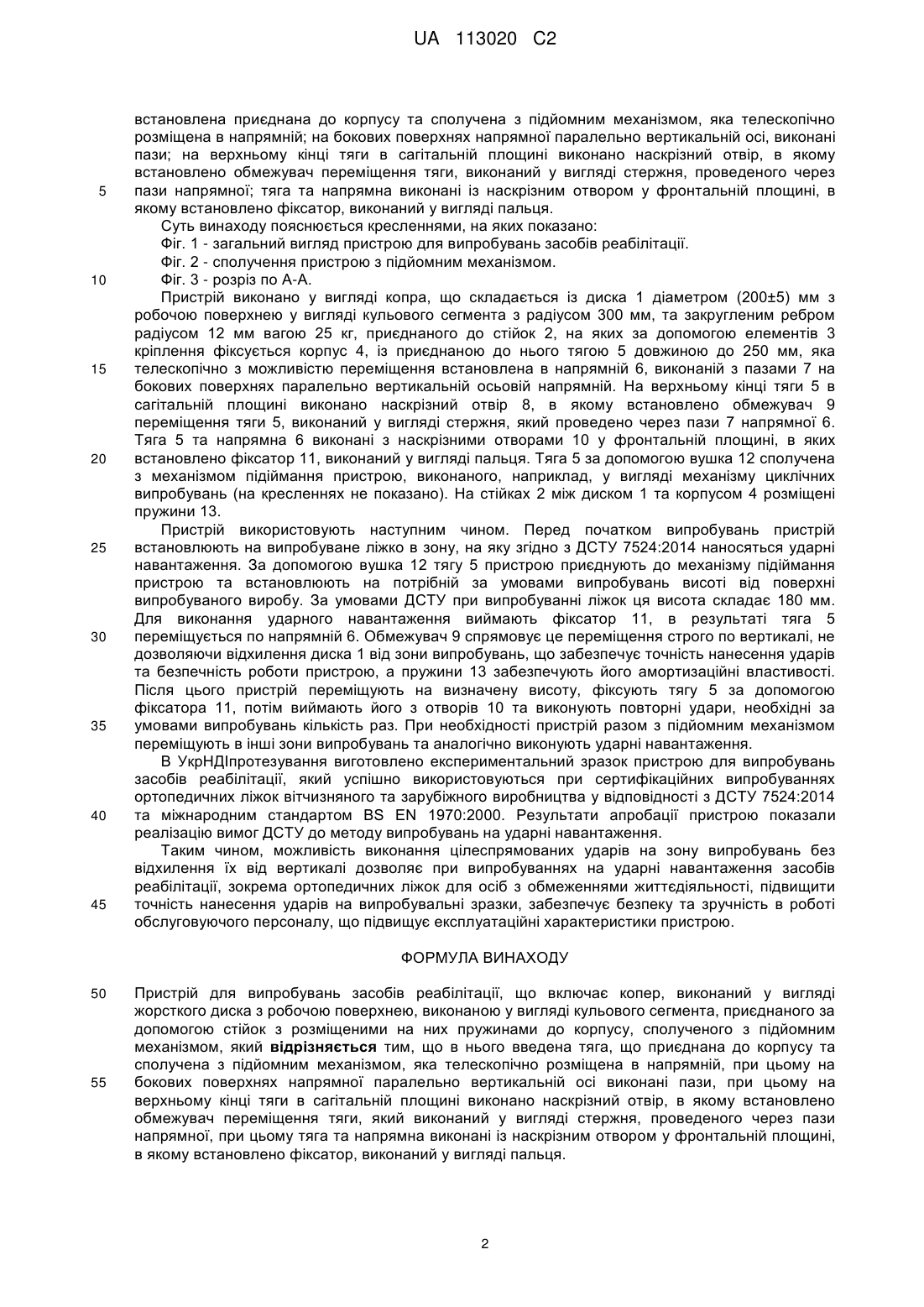

Реферат: Даний винахід належить до техніки для випробувань і може бути використаний при випробуваннях засобів реабілітації осіб з обмеженнями життєдіяльності, зокрема ліжок ортопедичних. Заявлений пристрій для випробувань засобів реабілітації включає копер, виконаний у вигляді жорсткого диска з робочою поверхнею, виконаною у вигляді кульового сегмента, приєднаного за допомогою стійок з розміщеними на них пружинами до корпусу, сполученого з підйомним механізмом. В пристрій введена тяга, що приєднана до корпусу та сполучена з підйомним механізмом, яка телескопічно розміщена в напрямній. На бокових поверхнях напрямної паралельно вертикальній осі виконані пази. На верхньому кінці тяги в сагітальній площині виконано наскрізний отвір, в якому встановлено обмежувач переміщення тяги, який виконаний у вигляді стержня, проведеного через пази напрямної. Тяга та напрямна виконані із наскрізним отвором у фронтальній площині, в якому встановлено фіксатор, виконаний у вигляді пальця. Винахід полягає у підвищенні точності нанесення ударів на випробувальні зразки, забезпеченні безпеки та зручності в роботі обслуговуючого персоналу, що підвищує його експлуатаційні характеристики. UA 113020 C2 (12) UA 113020 C2 UA 113020 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до техніки для випробувань і може бути використаний при випробуваннях на ударні навантаження засобів реабілітації осіб з обмеженнями життєдіяльності, зокрема ліжок ортопедичних. Відомий пристрій для випробувань на ударні навантаження матеріалів за патентом RU № 2488803, 2013 р., який включає ковадло для розміщення зразка, що випробовується, склянку закріплену нагору дном по осі ковадла, телескопічно з'єднані ударники, розміщені з можливістю переміщення всередині склянки, джерело тиску на ударники, електромагнітні фіксатори виконані з можливістю забезпечення зворотно-поступального переміщення ударників. Пристрій забезпечує циклічні навантаження ділянок зразка з визначеним порядком, швидкістю, часом витримки, величиною навантаження. Недоліки його полягають в складності та неможливості використання пристрою для випробувань на ударні навантаження великогабаритних засобів реабілітації. Відомий пристрій (в оригіналі - стенд) для ударних випробувань різних виробів за патентом RU № 2406074, 2010 р., який включає циліндричний корпус із встановленим в ньому поршнем, закріпленим на штоку, фіксатор поршня, упор, привод для розгону поршня, що включає джерело високого тиску та пневматичну камеру, гальмовий пристрій та виріб, що випробовується. Пристрій забезпечений упорною втулкою, встановленою на кінці штока між поршнем та фіксатором. Втулка взаємодіє з поршнем через пружину. На другому кінці штока закріплений виріб, що випробовується. Упор встановлено з можливістю взаємодії з поршнем, а пневматична камера утворена внутрішніми стінками корпуса та поршнем. Пристрій забезпечує більш достовірне відтворення параметрів виробу при натурних випробуваннях на ударні навантаження. Недоліки його полягають у необхідності закріплення виробу, що випробовується, на кінці штока, що не дозволяє проводити випробування великогабаритних виробів. Відомий пристрій для ударних випробувань м'яких меблів за патентом RU № 2124710, 1999 р., який включає колони з поперечними напрямними, механізм поздовжнього переміщення траверси з механізмом переміщення та скидання вантажу, наприклад манекена, підвішеного на тросі, обмежники максимального поздовжнього та поперечного переміщення, а також висоти підйому вантажу, виконані у вигляді кінцевих вимикачів електроприводів механізмів. Керування стендом при проведенні випробувань меблів, наприклад дивана (ліжка), здійснюється від пульта з програмним пристроєм. Стенд може бути забезпечений додатковим вантажем, що відповідає по конструкції основному вантажу, переміщення та скидання якого здійснюється за допомогою додаткових аналогічних механізмів переміщення та скидання вантажу. Пристрій забезпечує випробовування м'яких меблів на ударні навантаження шляхом моделювання умов експлуатації в широкому діапазоні зміни факторів, що впливають на міцність виробу. Недоліки його полягають в складності конструкції та в неможливості використання пристрою при випробуваннях засобів реабілітації, зокрема ортопедичних ліжок для осіб з обмеженнями життєдіяльності, згідно з вимогами міжнародного стандарту BS EN 1970:2000 "Adjustable beds for disabled persons. Requirements and test methods". Відомий також пристрій для випробувань засобів реабілітації, представлений в ДСТУ 7524:2014 "Ліжка для осіб з обмеженнями життєдіяльності. Загальні технічні умови", с. 33, 35-36. Пристрій включає копер, у вигляді жорсткого диска діаметром (200±5) мм, робоча поверхня якого виконана у вигляді кульового сегмента з радіусом 300 мм та закругленим ребром радіусом 12 мм. Копер через підйомний пристрій з пружиною приєднано до корпусу. На ложе ліжка встановлюють випробний матрац, який входить до комплекту ліжка, або випробний матрац, якщо ліжко не укомплектовано матрацом. Регулюють висоту ортопедичного ліжка до максимальної. З висоти 180 мм прикладають ударне навантаження копром перпендикулярно матрацу в кожну, визначену для удару точку по 10 раз. Цей пристрій прийнято за прототип. Недоліки його полягають у тому, що пристрій не забезпечує рух копра по напрямній або напрямних рейках, що визначено вимогами ДСТУ, тому при вільному падінні копра можливі відхилення його від вертикалі, що впливає на точність нанесення повторних ударів, крім того, можливі пошкодження обладнання та нанесення ушкоджень обслуговуючому персоналу в разі безконтрольного падіння копра. Технічною задачею винаходу є підвищення експлуатаційних характеристик та безпечності в роботі при випробуваннях виробів на ударні навантаження. Ця задача вирішена тим, що в пристрої для випробувань засобів реабілітації, який включає копер, виконаний у вигляді жорсткого диска з робочою поверхнею, виконаною у вигляді кульового сегмента, приєднаного за допомогою стійок з розміщеними на них пружинами до корпусу, сполученого з підйомним механізмом, відмінністю є те, що в нього введена тяга, 1 UA 113020 C2 5 10 15 20 25 30 35 40 45 встановлена приєднана до корпусу та сполучена з підйомним механізмом, яка телескопічно розміщена в напрямній; на бокових поверхнях напрямної паралельно вертикальній осі, виконані пази; на верхньому кінці тяги в сагітальній площині виконано наскрізний отвір, в якому встановлено обмежувач переміщення тяги, виконаний у вигляді стержня, проведеного через пази напрямної; тяга та напрямна виконані із наскрізним отвором у фронтальній площині, в якому встановлено фіксатор, виконаний у вигляді пальця. Суть винаходу пояснюється кресленнями, на яких показано: Фіг. 1 - загальний вигляд пристрою для випробувань засобів реабілітації. Фіг. 2 - сполучення пристрою з підйомним механізмом. Фіг. 3 - розріз по А-А. Пристрій виконано у вигляді копра, що складається із диска 1 діаметром (200±5) мм з робочою поверхнею у вигляді кульового сегмента з радіусом 300 мм, та закругленим ребром радіусом 12 мм вагою 25 кг, приєднаного до стійок 2, на яких за допомогою елементів 3 кріплення фіксується корпус 4, із приєднаною до нього тягою 5 довжиною до 250 мм, яка телескопічно з можливістю переміщення встановлена в напрямній 6, виконаній з пазами 7 на бокових поверхнях паралельно вертикальній осьовій напрямній. На верхньому кінці тяги 5 в сагітальній площині виконано наскрізний отвір 8, в якому встановлено обмежувач 9 переміщення тяги 5, виконаний у вигляді стержня, який проведено через пази 7 напрямної 6. Тяга 5 та напрямна 6 виконані з наскрізними отворами 10 у фронтальній площині, в яких встановлено фіксатор 11, виконаний у вигляді пальця. Тяга 5 за допомогою вушка 12 сполучена з механізмом підіймання пристрою, виконаного, наприклад, у вигляді механізму циклічних випробувань (на кресленнях не показано). На стійках 2 між диском 1 та корпусом 4 розміщені пружини 13. Пристрій використовують наступним чином. Перед початком випробувань пристрій встановлюють на випробуване ліжко в зону, на яку згідно з ДСТУ 7524:2014 наносяться ударні навантаження. За допомогою вушка 12 тягу 5 пристрою приєднують до механізму підіймання пристрою та встановлюють на потрібній за умовами випробувань висоті від поверхні випробуваного виробу. За умовами ДСТУ при випробуванні ліжок ця висота складає 180 мм. Для виконання ударного навантаження виймають фіксатор 11, в результаті тяга 5 переміщується по напрямній 6. Обмежувач 9 спрямовує це переміщення строго по вертикалі, не дозволяючи відхилення диска 1 від зони випробувань, що забезпечує точність нанесення ударів та безпечність роботи пристрою, а пружини 13 забезпечують його амортизаційні властивості. Після цього пристрій переміщують на визначену висоту, фіксують тягу 5 за допомогою фіксатора 11, потім виймають його з отворів 10 та виконують повторні удари, необхідні за умовами випробувань кількість раз. При необхідності пристрій разом з підйомним механізмом переміщують в інші зони випробувань та аналогічно виконують ударні навантаження. В УкрНДІпротезування виготовлено експериментальний зразок пристрою для випробувань засобів реабілітації, який успішно використовуються при сертифікаційних випробуваннях ортопедичних ліжок вітчизняного та зарубіжного виробництва у відповідності з ДСТУ 7524:2014 та міжнародним стандартом BS EN 1970:2000. Результати апробації пристрою показали реалізацію вимог ДСТУ до методу випробувань на ударні навантаження. Таким чином, можливість виконання цілеспрямованих ударів на зону випробувань без відхилення їх від вертикалі дозволяє при випробуваннях на ударні навантаження засобів реабілітації, зокрема ортопедичних ліжок для осіб з обмеженнями життєдіяльності, підвищити точність нанесення ударів на випробувальні зразки, забезпечує безпеку та зручність в роботі обслуговуючого персоналу, що підвищує експлуатаційні характеристики пристрою. ФОРМУЛА ВИНАХОДУ 50 55 Пристрій для випробувань засобів реабілітації, що включає копер, виконаний у вигляді жорсткого диска з робочою поверхнею, виконаною у вигляді кульового сегмента, приєднаного за допомогою стійок з розміщеними на них пружинами до корпусу, сполученого з підйомним механізмом, який відрізняється тим, що в нього введена тяга, що приєднана до корпусу та сполучена з підйомним механізмом, яка телескопічно розміщена в напрямній, при цьому на бокових поверхнях напрямної паралельно вертикальній осі виконані пази, при цьому на верхньому кінці тяги в сагітальній площині виконано наскрізний отвір, в якому встановлено обмежувач переміщення тяги, який виконаний у вигляді стержня, проведеного через пази напрямної, при цьому тяга та напрямна виконані із наскрізним отвором у фронтальній площині, в якому встановлено фіксатор, виконаний у вигляді пальця. 2 UA 113020 C2 3 UA 113020 C2 Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 4
