Плаваючий пристрій для розваг та спорту

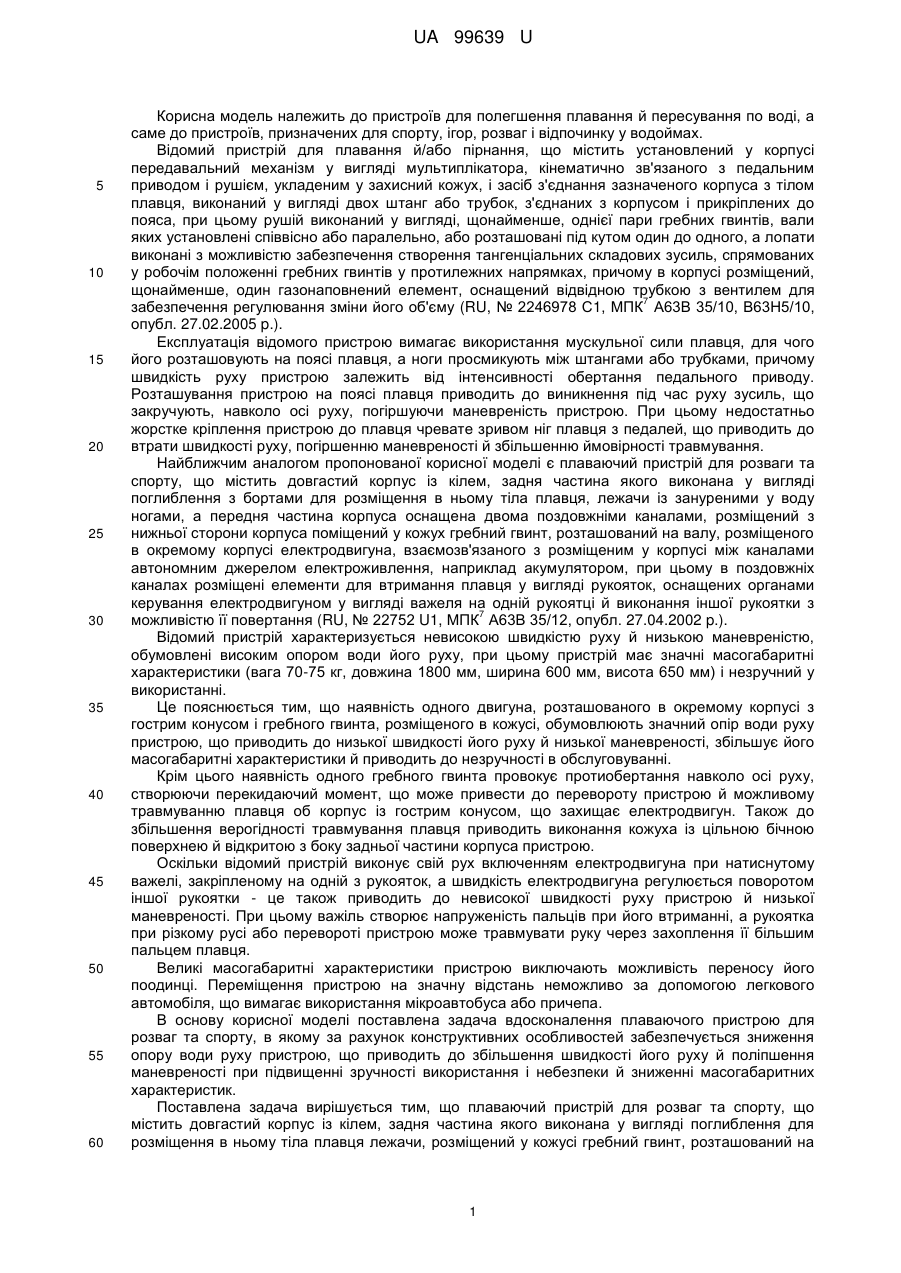

Реферат: UA 99639 U UA 99639 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для полегшення плавання й пересування по воді, а саме до пристроїв, призначених для спорту, ігор, розваг і відпочинку у водоймах. Відомий пристрій для плавання й/або пірнання, що містить установлений у корпусі передавальний механізм у вигляді мультиплікатора, кінематично зв'язаного з педальним приводом і рушієм, укладеним у захисний кожух, і засіб з'єднання зазначеного корпуса з тілом плавця, виконаний у вигляді двох штанг або трубок, з'єднаних з корпусом і прикріплених до пояса, при цьому рушій виконаний у вигляді, щонайменше, однієї пари гребних гвинтів, вали яких установлені співвісно або паралельно, або розташовані під кутом один до одного, а лопати виконані з можливістю забезпечення створення тангенціальних складових зусиль, спрямованих у робочім положенні гребних гвинтів у протилежних напрямках, причому в корпусі розміщений, щонайменше, один газонаповнений елемент, оснащений відвідною трубкою з вентилем для 7 забезпечення регулювання зміни його об'єму (RU, № 2246978 С1, МПК А63В 35/10, В63Н5/10, опубл. 27.02.2005 p.). Експлуатація відомого пристрою вимагає використання мускульної сили плавця, для чого його розташовують на поясі плавця, а ноги просмикують між штангами або трубками, причому швидкість руху пристрою залежить від інтенсивності обертання педального приводу. Розташування пристрою на поясі плавця приводить до виникнення під час руху зусиль, що закручують, навколо осі руху, погіршуючи маневреність пристрою. При цьому недостатньо жорстке кріплення пристрою до плавця чревате зривом ніг плавця з педалей, що приводить до втрати швидкості руху, погіршенню маневреності й збільшенню ймовірності травмування. Найближчим аналогом пропонованої корисної моделі є плаваючий пристрій для розваги та спорту, що містить довгастий корпус із кілем, задня частина якого виконана у вигляді поглиблення з бортами для розміщення в ньому тіла плавця, лежачи із зануреними у воду ногами, а передня частина корпуса оснащена двома поздовжніми каналами, розміщений з нижньої сторони корпуса поміщений у кожух гребний гвинт, розташований на валу, розміщеного в окремому корпусі електродвигуна, взаємозв'язаного з розміщеним у корпусі між каналами автономним джерелом електроживлення, наприклад акумулятором, при цьому в поздовжніх каналах розміщені елементи для втримання плавця у вигляді рукояток, оснащених органами керування електродвигуном у вигляді важеля на одній рукоятці й виконання іншої рукоятки з 7 можливістю її повертання (RU, № 22752 U1, МПК А63В 35/12, опубл. 27.04.2002 p.). Відомий пристрій характеризується невисокою швидкістю руху й низькою маневреністю, обумовлені високим опором води його руху, при цьому пристрій має значні масогабаритні характеристики (вага 70-75 кг, довжина 1800 мм, ширина 600 мм, висота 650 мм) і незручний у використанні. Це пояснюється тим, що наявність одного двигуна, розташованого в окремому корпусі з гострим конусом і гребного гвинта, розміщеного в кожусі, обумовлюють значний опір води руху пристрою, що приводить до низької швидкості його руху й низької маневреності, збільшує його масогабаритні характеристики й приводить до незручності в обслуговуванні. Крім цього наявність одного гребного гвинта провокує протиобертання навколо осі руху, створюючи перекидаючий момент, що може привести до перевороту пристрою й можливому травмуванню плавця об корпус із гострим конусом, що захищає електродвигун. Також до збільшення верогідності травмування плавця приводить виконання кожуха із цільною бічною поверхнею й відкритою з боку задньої частини корпуса пристрою. Оскільки відомий пристрій виконує свій рух включенням електродвигуна при натиснутому важелі, закріпленому на одній з рукояток, а швидкість електродвигуна регулюється поворотом іншої рукоятки - це також приводить до невисокої швидкості руху пристрою й низької маневреності. При цьому важіль створює напруженість пальців при його втриманні, а рукоятка при різкому русі або перевороті пристрою може травмувати руку через захоплення її більшим пальцем плавця. Великі масогабаритні характеристики пристрою виключають можливість переносу його поодинці. Переміщення пристрою на значну відстань неможливо за допомогою легкового автомобіля, що вимагає використання мікроавтобуса або причепа. В основу корисної моделі поставлена задача вдосконалення плаваючого пристрою для розваг та спорту, в якому за рахунок конструктивних особливостей забезпечується зниження опору води руху пристрою, що приводить до збільшення швидкості його руху й поліпшення маневреності при підвищенні зручності використання і небезпеки й зниженні масогабаритних характеристик. Поставлена задача вирішується тим, що плаваючий пристрій для розваг та спорту, що містить довгастий корпус із кілем, задня частина якого виконана у вигляді поглиблення для розміщення в ньому тіла плавця лежачи, розміщений у кожусі гребний гвинт, розташований на 1 UA 99639 U 5 10 15 20 25 30 35 40 45 50 55 60 валу електродвигуна, взаємозв'язаного з розміщеним у корпусі автономним джерелом електроживлення, розташовані в передній частині корпуса елементи для втримання плавця, оснащені органами керування електродвигуном, згідно з корисною моделлю, пристрій додатково містить гребний гвинт, розташований на валу додатково встановленого електродвигуна, взаємозв'язаного з автономним джерелом електроживлення, при цьому кожний з електродвигунів із гребним гвинтом розташовані в утворюючих кожух конусоподібних камерах, виконаних у задній частині корпуса симетрично його поздовжньої осі, бічна поверхня яких з нижньої сторони корпуса і їх підстава виконані перфорованими, а електродвигуни розміщені в захисній оболонці, причому елементи для втримання плавця виконані в корпусі у вигляді радіусних пазів з піднутренням, а органи керування електродвигуном виконані у вигляді кнопкових перемикачів з рухливим контактом, розташованих у середній частині радіальних пазів. Доцільно виконання корпуса з композитного матеріалу, а автономного джерела електроживлення - у вигляді плоского акумулятора, розташованого у виконаному в корпусі боксі. Доцільно, щоб перфорована бічна поверхня камер з нижньої сторони корпуса і їх підстава були виконана сітчастими, а поверхня піднутрення була виконана шорсткою. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 представлений плаваючий пристрій для розваг та спорту, вид зверху; на фіг. 2 - розріз А-А на фіг. 1. Плаваючий пристрій для розваг та спорту містить довгастий корпус 1 обтічної форми. Корпус 1 оснащений кілем 2, розташованим з нижньої сторони корпуса уздовж поздовжньої осі пристрою для забезпечення його стійкості. Корпус 1 виконаний з композитного матеріалу, наприклад вуглепластику. Задня частина корпуса 1 виконана у вигляді поглиблення 3 для розміщення в ньому тіла плавця лежачи. У задній частині корпуса 1 симетрично його поздовжньої осі виконані конусоподібні камери 4. Бічна поверхня 5 кожної камери 4 з нижньої сторони корпуса 1 і їх підстава 6 виконані сітчастими. У кожній конусоподібній камері 4 установлений електродвигун 7 у захисній оболонці 8, вал якого ізольований від води сальником 9. На валу електродвигуна 7 розташований гребний гвинт 10, вісь якого перпендикулярна поверхні сітчастої підстави 6. Обидва електродвигуни 7 взаємозв'язані з автономним джерелом електроживлення у вигляді плоского акумулятора 11, який розташований у виконаному в корпусі 1 боксі 12. У передній частині корпуса 1 розміщені елементи для втримання плавця, виконані у вигляді радіусних пазів 13 з піднутренням 14, поверхня яких виконана шорсткою. У середній частині кожного радіусного паза 13 розташований кнопковий перемикач 15 з рухливим контактом. Корпус 1 має наступні габаритні розміри: довжина - від 1100 мм до 1500 мм, ширина - до 550 мм, висота - до 200 мм у задній конусоподібній частині камери. Вага пристрою 8-10 кг. Потужність електродвигуна становить 2 квт, що забезпечує швидкість пристрою із плавцем до 25-28 км/год. протягом 2-3 годин. Пристрій для розваг та спорту використовується в такий спосіб. Плавець розташовується в поглибленні 3 корпуса 1, лежачи із зануреними у воду ногами між конусоподібними камерами 4 так, що його голова перебуває над передньою частиною корпуса 1. Руками плавець утримується за виконані в радіусних пазах 13 піднутрення 14, що мають шорстку поверхню. Виконання елементів для втримання плавця у вигляді радіусних пазів з піднутренням, що мають шорстку поверхню забезпечує надійне і травмобезпечне втримання рук плавця в процесі руху пристрою. Плавець за допомогою кнопкових перемикачів 15 з рухливим контактом включає й виключає розташовані в захисній оболонці 8 електродвигуни 7 від плоского акумулятора 11, розташованого усередині корпуса в боксі 12. За допомогою включення кнопкових перемикачів 15 включаються обидва електродвигуни 7, що передають крутний момент на гребні гвинти 10, забезпечуючи прямолінійний рух уперед. Для підвищення швидкості руху пристрою рухливі контакти кнопкових перемикачів 15 послідовно переводяться в положення, що забезпечує необхідну швидкість руху. Для виключення влучення води від гребного гвинта 10 в електродвигун 11 передбачені захисна оболонка 8 і сальник 9. Для здійснення повороту, наприклад вліво, лівий кнопковий перемикач 15 відключається відпусканням його кнопки або переводиться в положення, що забезпечує меншу швидкість лівого електродвигуна 7 у порівнянні із правим електродвигуном. При цьому правий кнопковий перемикач 15 включається на переведення рухливого контакту в положення, що забезпечує високу швидкість руху пристрою. Варіюючи часом збереження попереднього положення рухливого контакту лівого кнопкового перемикача 15 і змінюючи положення рухливого контакту правого кнопкового перемикача 15, 2 UA 99639 U 5 10 15 20 25 30 35 40 здійснюється поворот пристрою з різними радіусами, забезпечуваними відповідними швидкостями правого електродвигуна 7. Керування пристрою за допомогою кнопкових перемикачів більш м'яке, оскільки повернення рухливих контактів у вихідне положення здійснюється плавно. При повній зупинці одного з електродвигунів здійснюється більш різкий розворот, а при початковім нерухливім положенні пристрою здійснюється його розворот на місці. За рахунок керування швидкостями електродвигунів різним положенням рухливих контактів кнопкового перемикача, варіюючи оборотами гребних гвинтів, можливо робити розвороти й повороти з різним радіусом, рух по прямій зі зміною напрямку, здійснювати різне маневрування й розвивати значну швидкість на прямому відрізку. При включенні двох електродвигунів на однакову швидкість відбувається рівномірний рух уперед, при різній швидкості електродвигунів відбувається плавний розворот управо або вліво. Таким чином, значна маневреність пропонованого пристрою створює додаткові можливості для розваг і спорту, змагань і ігор на воді. При відключенні обох кнопкових перемикачів 15 електродвигуни 7 зупиняються, рухливі контакти переміщаються у вихідне положення й пристрій припиняє свій рух. При відключених електродвигунах даний пристрій використовується як звичайний плаваючий засіб, що підтримує плавця на воді. При цьому можна навчатися плаванню, відпочивати на воді, приймати сонячні ванни й ін. Установка електродвигунів із гребними гвинтами в конусоподібних камерах, бічна поверхня яких з боку корпуса і їх підстава виконані сітчастими, забезпечує оптимальний забір і викид води через сітчасту поверхню для створення реактивної тяги гребними гвинтами. Виконання камер конусоподібними дозволяє збільшити обтічність пристрою й знизити опір води його руху. При цьому занурення гребних гвинтів у воду, а розташування двигунів у виконаних у корпусі камерах запобігає їхньому контакту з водою, забезпечуючи зниження опору води руху пристрою, що приводить до збільшення його швидкості й поліпшенню маневреності в порівнянні з найближчим аналогом. Пропонований пристрій в порівнянні з відомим має менші масогабаритні характеристики, обумовлені розташуванням електродвигунів із гребними гвинтами у виконаних в корпусі камерах і пропонованим виконанням елементів для втримання плавця. Низькі масогабаритні характеристики забезпечуються також за рахунок використання плоского акумулятора й виконання корпуса з легковагого композитного матеріалу. Експлуатація пристрою дозволяє збільшити швидкість руху й поліпшити маневреність, підвищити рухливість плавця й знизити травмонебезпечність за рахунок компонування двох гребних гвинтів і роздільного керування електродвигунами з можливістю регулювання швидкості кожного незалежно, а також відсутності гострих кутів і виступаючих частин. Крім цього пристрій зручний у використанні, має доступну можливість перевезення його в транспортному засобі, зокрема легковому автомобілі. Таким чином, використання пропонованого пристрою забезпечує збільшення швидкості його переміщення й поліпшення маневреності при підвищенні зручності використання і небезпеки й зниженні масогабаритних характеристик. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Плаваючий пристрій для розваг та спорту, що містить довгастий корпус із кілем, задня частина якого виконана у вигляді поглиблення для розміщення в ньому тіла плавця лежачи, розміщений у кожусі гребний гвинт, розташований на валу електродвигуна, взаємозв'язаного з розміщеним у корпусі автономним джерелом електроживлення, розташовані в передній частині корпуса елементи для втримання плавця, оснащені органами керування електродвигуном, який відрізняється тим, що пристрій додатково містить гребний гвинт, розташований на валу додатково встановленого електродвигуна, взаємозв'язаного з автономним джерелом електроживлення, при цьому кожний з електродвигунів із гребним гвинтом розташований в утворюючих кожух конусоподібних камерах, виконаних у задній частині корпуса симетрично його поздовжньої осі, бічна поверхня яких з нижньої сторони корпуса і їх підстава виконані перфорованими, а електродвигуни розміщені в захисній оболонці, причому елементи для втримання плавця виконані в корпусі у вигляді радіусних пазів з піднутренням, а органи керування електродвигуном виконані у вигляді кнопкових перемикачів з рухливим контактом, розташованих у середній частині радіальних пазів. 2. Плаваючий пристрій за п. 1, який відрізняється тим, що корпус виконаний з композитного матеріалу. 3 UA 99639 U 5 3. Плаваючий пристрій за п. 1, який відрізняється тим, що автономне джерело електроживлення виконане у вигляді плоского акумулятора, розташованого у виконаному в корпусі боксі. 4. Плаваючий пристрій за п. 1, який відрізняється тим, що перфорована бічна поверхня камер з нижньої сторони корпуса і їх підстава виконані сітчастими. 5. Плаваючий пристрій за п. 1, який відрізняється тим, що поверхня піднутрення виконана шорсткою. 4 UA 99639 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
