Робоче обладнання драглайна

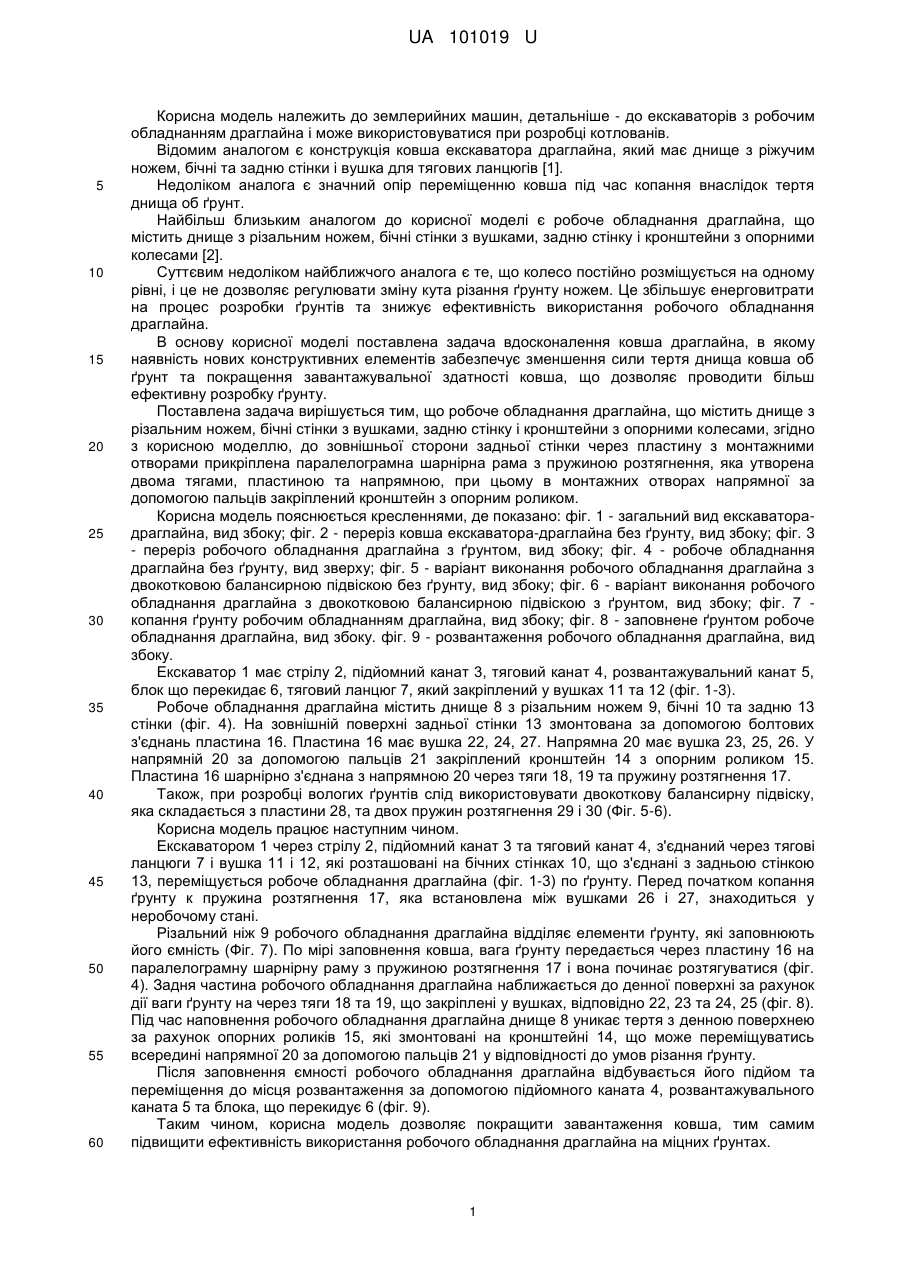

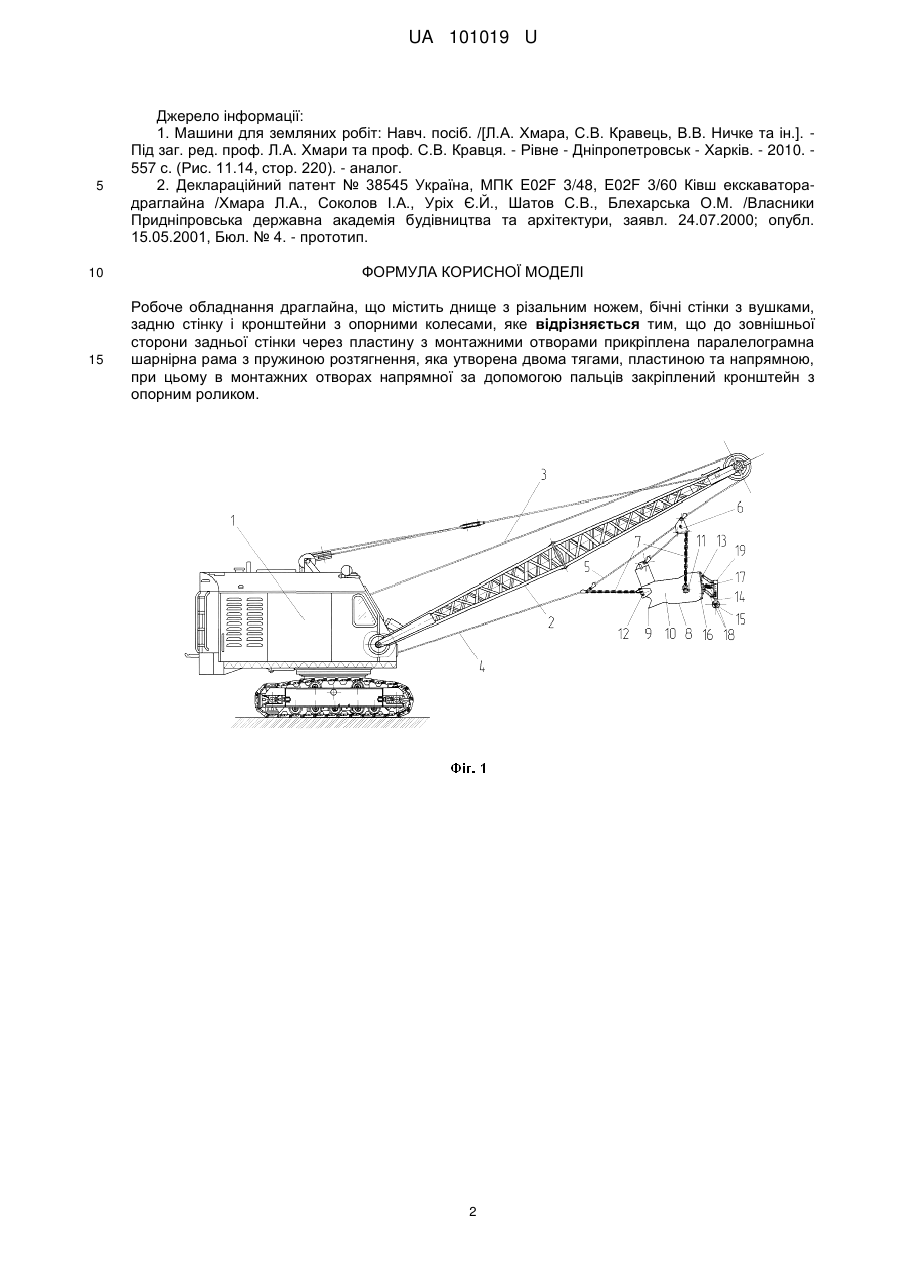

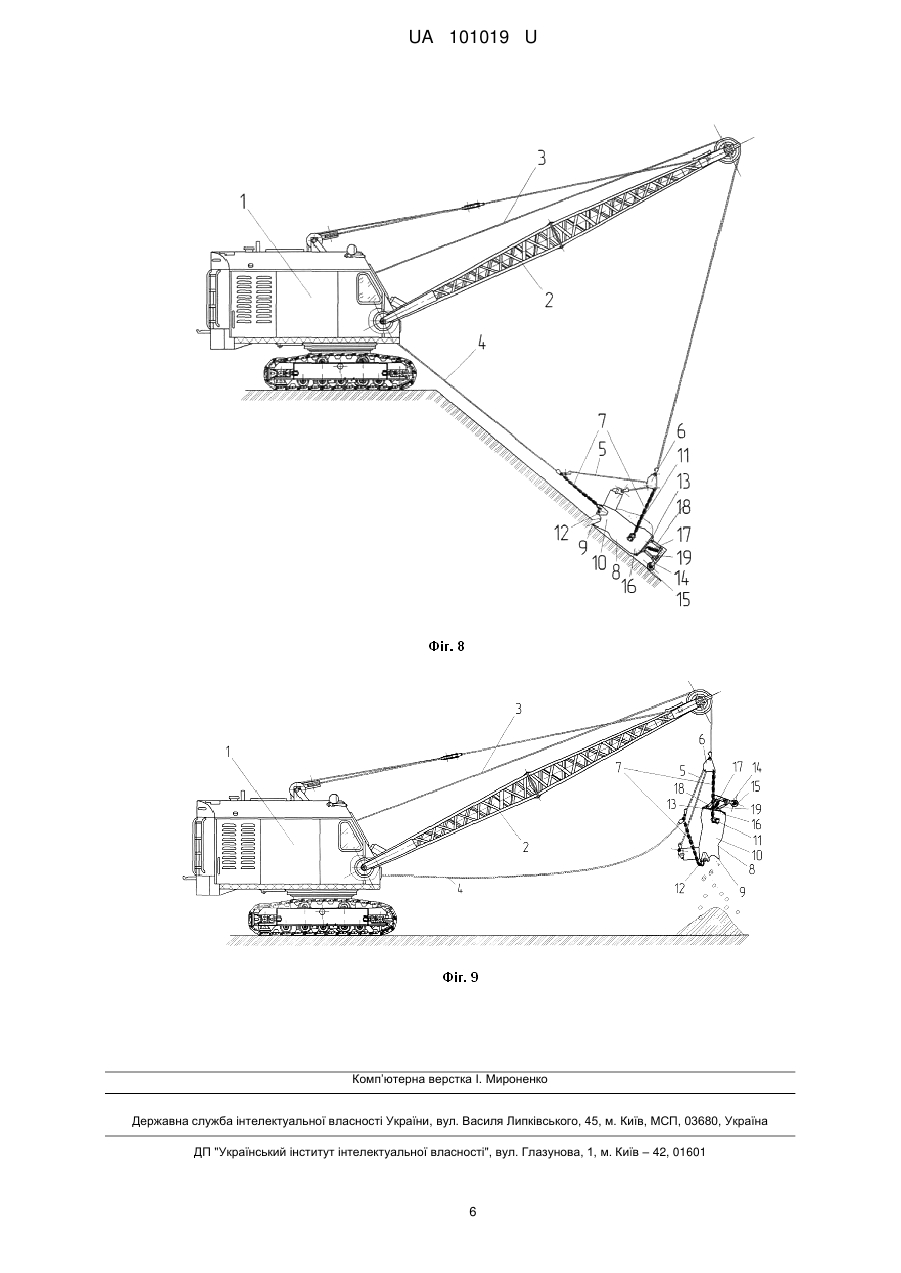

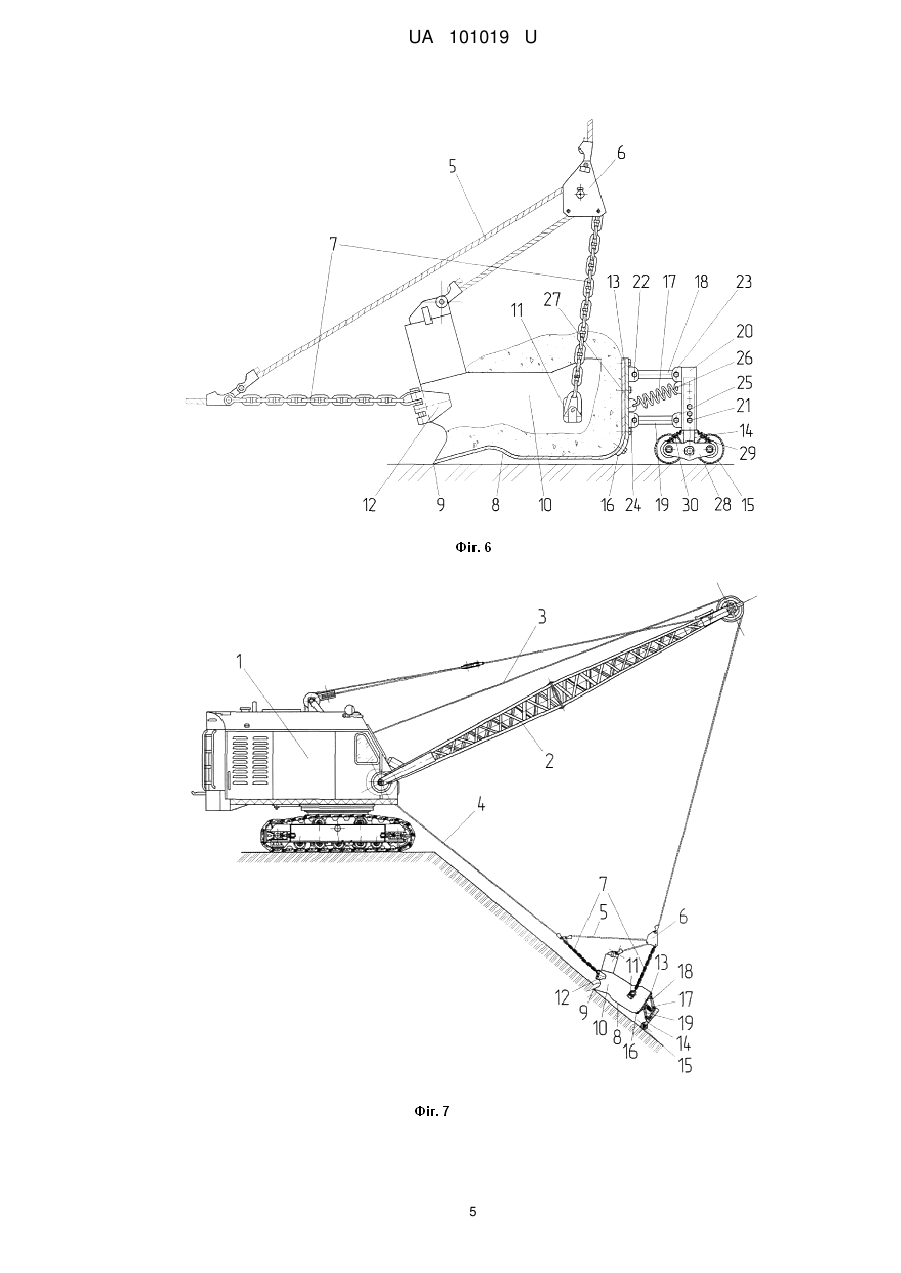

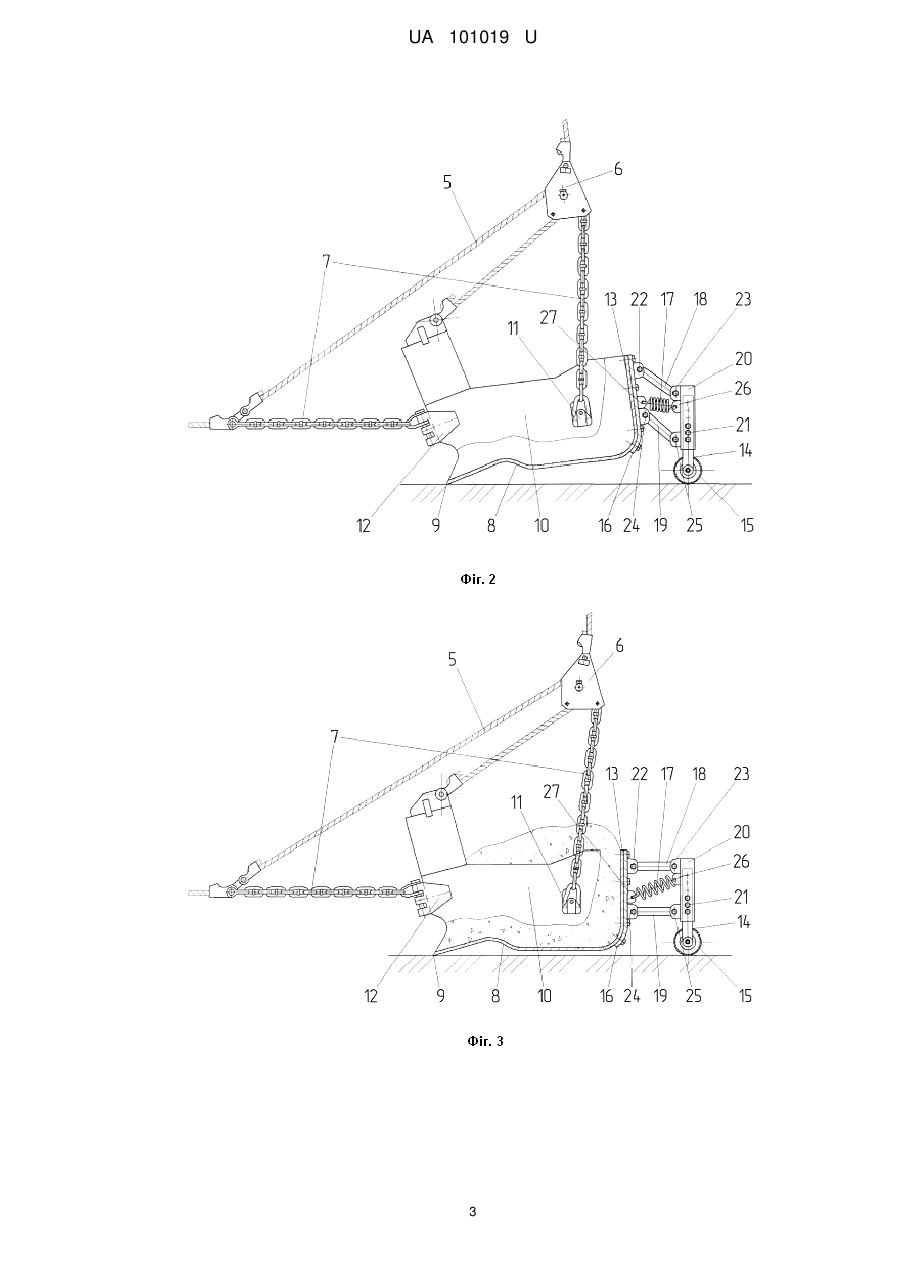

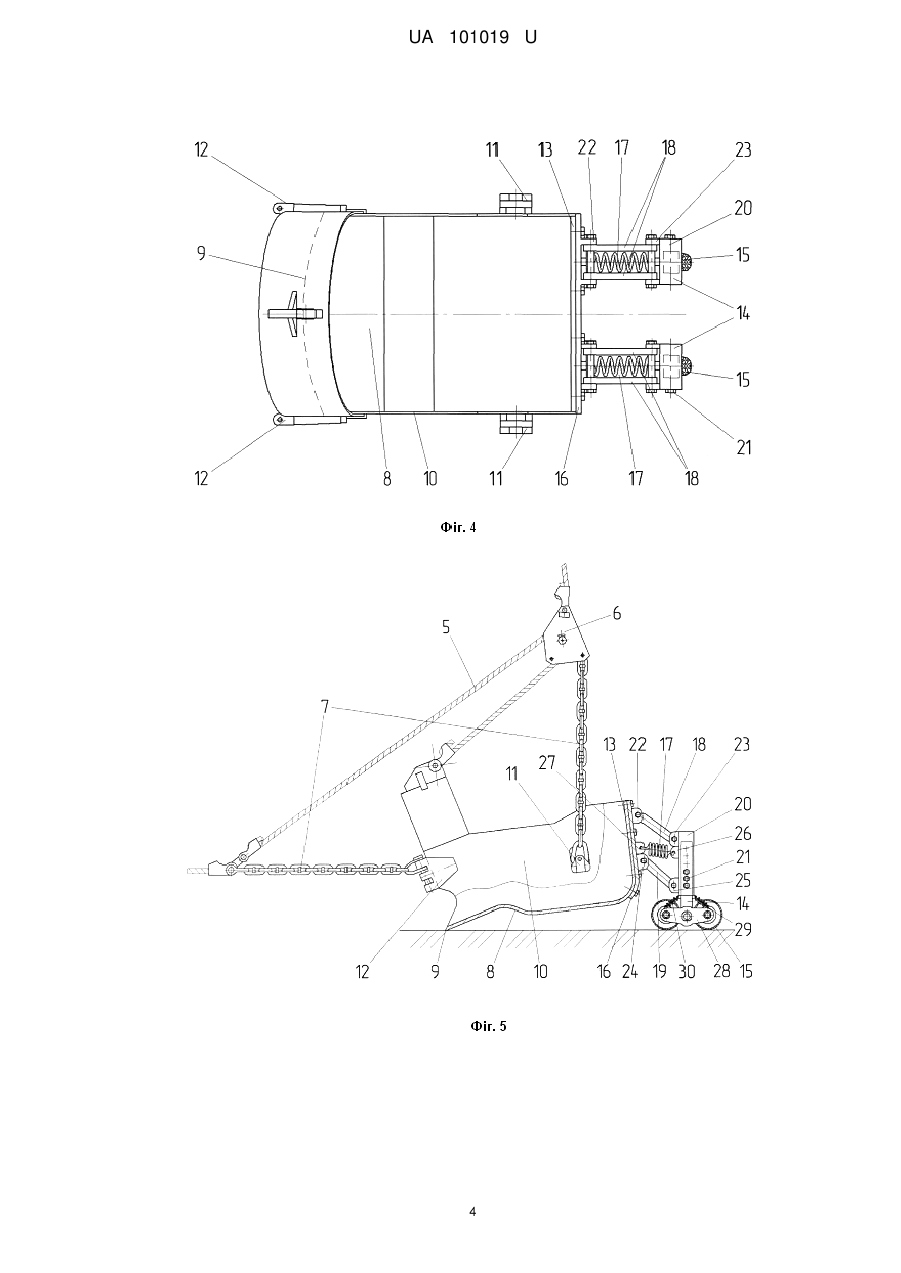

Реферат: Робоче обладнання драглайна містить днище з різальним ножем, бічні стінки з вушками, задню стінку і кронштейни з опорними колесами. До зовнішньої сторони задньої стінки через пластину з монтажними отворами прикріплена паралелограмна шарнірна рама з пружиною розтягнення, яка утворена двома тягами, пластиною та напрямною. В монтажних отворах напрямної за допомогою пальців закріплений кронштейн з опорним роликом. UA 101019 U (54) РОБОЧЕ ОБЛАДНАННЯ ДРАГЛАЙНА UA 101019 U UA 101019 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до землерийних машин, детальніше - до екскаваторів з робочим обладнанням драглайна і може використовуватися при розробці котлованів. Відомим аналогом є конструкція ковша екскаватора драглайна, який має днище з ріжучим ножем, бічні та задню стінки і вушка для тягових ланцюгів [1]. Недоліком аналога є значний опір переміщенню ковша під час копання внаслідок тертя днища об ґрунт. Найбільш близьким аналогом до корисної моделі є робоче обладнання драглайна, що містить днище з різальним ножем, бічні стінки з вушками, задню стінку і кронштейни з опорними колесами [2]. Суттєвим недоліком найближчого аналога є те, що колесо постійно розміщується на одному рівні, і це не дозволяє регулювати зміну кута різання ґрунту ножем. Це збільшує енерговитрати на процес розробки ґрунтів та знижує ефективність використання робочого обладнання драглайна. В основу корисної моделі поставлена задача вдосконалення ковша драглайна, в якому наявність нових конструктивних елементів забезпечує зменшення сили тертя днища ковша об ґрунт та покращення завантажувальної здатності ковша, що дозволяє проводити більш ефективну розробку ґрунту. Поставлена задача вирішується тим, що робоче обладнання драглайна, що містить днище з різальним ножем, бічні стінки з вушками, задню стінку і кронштейни з опорними колесами, згідно з корисною моделлю, до зовнішньої сторони задньої стінки через пластину з монтажними отворами прикріплена паралелограмна шарнірна рама з пружиною розтягнення, яка утворена двома тягами, пластиною та напрямною, при цьому в монтажних отворах напрямної за допомогою пальців закріплений кронштейн з опорним роликом. Корисна модель пояснюється кресленнями, де показано: фіг. 1 - загальний вид екскаваторадраглайна, вид збоку; фіг. 2 - переріз ковша екскаватора-драглайна без ґрунту, вид збоку; фіг. 3 - переріз робочого обладнання драглайна з ґрунтом, вид збоку; фіг. 4 - робоче обладнання драглайна без ґрунту, вид зверху; фіг. 5 - варіант виконання робочого обладнання драглайна з двокотковою балансирною підвіскою без ґрунту, вид збоку; фіг. 6 - варіант виконання робочого обладнання драглайна з двокотковою балансирною підвіскою з ґрунтом, вид збоку; фіг. 7 копання ґрунту робочим обладнанням драглайна, вид збоку; фіг. 8 - заповнене ґрунтом робоче обладнання драглайна, вид збоку. фіг. 9 - розвантаження робочого обладнання драглайна, вид збоку. Екскаватор 1 має стрілу 2, підйомний канат 3, тяговий канат 4, розвантажувальний канат 5, блок що перекидає 6, тяговий ланцюг 7, який закріплений у вушках 11 та 12 (фіг. 1-3). Робоче обладнання драглайна містить днище 8 з різальним ножем 9, бічні 10 та задню 13 стінки (фіг. 4). На зовнішній поверхні задньої стінки 13 змонтована за допомогою болтових з'єднань пластина 16. Пластина 16 має вушка 22, 24, 27. Напрямна 20 має вушка 23, 25, 26. У напрямній 20 за допомогою пальців 21 закріплений кронштейн 14 з опорним роликом 15. Пластина 16 шарнірно з'єднана з напрямною 20 через тяги 18, 19 та пружину розтягнення 17. Також, при розробці вологих ґрунтів слід використовувати двокоткову балансирну підвіску, яка складається з пластини 28, та двох пружин розтягнення 29 і 30 (Фіг. 5-6). Корисна модель працює наступним чином. Екскаватором 1 через стрілу 2, підйомний канат 3 та тяговий канат 4, з'єднаний через тягові ланцюги 7 і вушка 11 і 12, які розташовані на бічних стінках 10, що з'єднані з задньою стінкою 13, переміщується робоче обладнання драглайна (фіг. 1-3) по ґрунту. Перед початком копання ґрунту к пружина розтягнення 17, яка встановлена між вушками 26 і 27, знаходиться у неробочому стані. Різальний ніж 9 робочого обладнання драглайна відділяє елементи ґрунту, які заповнюють його ємність (Фіг. 7). По мірі заповнення ковша, вага ґрунту передається через пластину 16 на паралелограмну шарнірну раму з пружиною розтягнення 17 і вона починає розтягуватися (фіг. 4). Задня частина робочого обладнання драглайна наближається до денної поверхні за рахунок дії ваги ґрунту на через тяги 18 та 19, що закріплені у вушках, відповідно 22, 23 та 24, 25 (фіг. 8). Під час наповнення робочого обладнання драглайна днище 8 уникає тертя з денною поверхнею за рахунок опорних роликів 15, які змонтовані на кронштейні 14, що може переміщуватись всередині напрямної 20 за допомогою пальців 21 у відповідності до умов різання ґрунту. Після заповнення ємності робочого обладнання драглайна відбувається його підйом та переміщення до місця розвантаження за допомогою підйомного каната 4, розвантажувального каната 5 та блока, що перекидує 6 (фіг. 9). Таким чином, корисна модель дозволяє покращити завантаження ковша, тим самим підвищити ефективність використання робочого обладнання драглайна на міцних ґрунтах. 1 UA 101019 U 5 10 15 Джерело інформації: 1. Машини для земляних робіт: Навч. посіб. /[Л.А. Хмара, С.В. Кравець, В.В. Ничке та ін.]. Під заг. ред. проф. Л.А. Хмари та проф. С.В. Кравця. - Рівне - Дніпропетровськ - Харків. - 2010. 557 с. (Рис. 11.14, стор. 220). - аналог. 2. Деклараційний патент № 38545 Україна, МПК E02F 3/48, E02F 3/60 Ківш екскаваторадраглайна /Хмара Л.А., Соколов І.А., Уріх Є.Й., Шатов С.В., Блехарська О.М. /Власники Придніпровська державна академія будівництва та архітектури, заявл. 24.07.2000; опубл. 15.05.2001, Бюл. № 4. - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Робоче обладнання драглайна, що містить днище з різальним ножем, бічні стінки з вушками, задню стінку і кронштейни з опорними колесами, яке відрізняється тим, що до зовнішньої сторони задньої стінки через пластину з монтажними отворами прикріплена паралелограмна шарнірна рама з пружиною розтягнення, яка утворена двома тягами, пластиною та напрямною, при цьому в монтажних отворах напрямної за допомогою пальців закріплений кронштейн з опорним роликом. 2 UA 101019 U 3 UA 101019 U 4 UA 101019 U 5 UA 101019 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 6
