Клапан зворотний

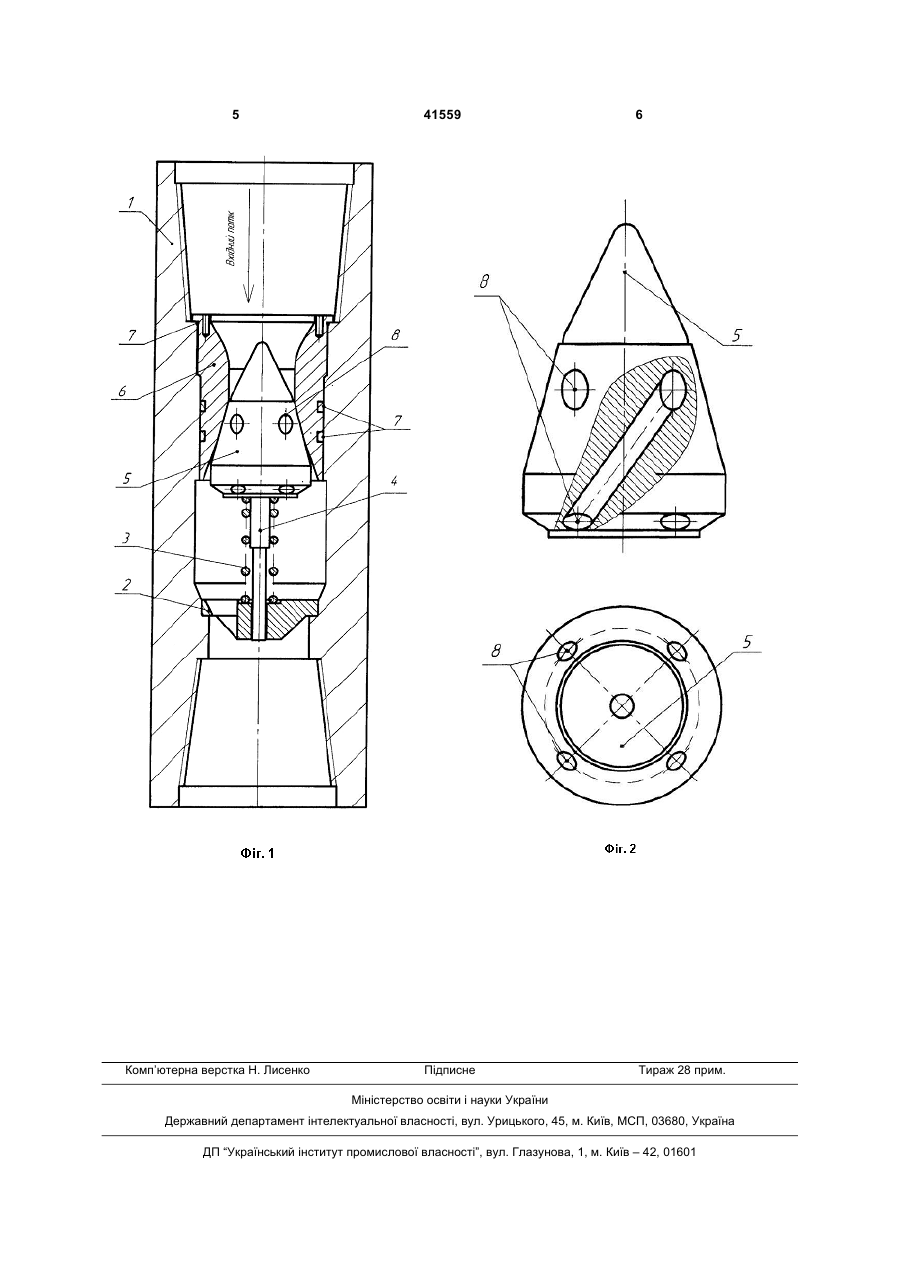

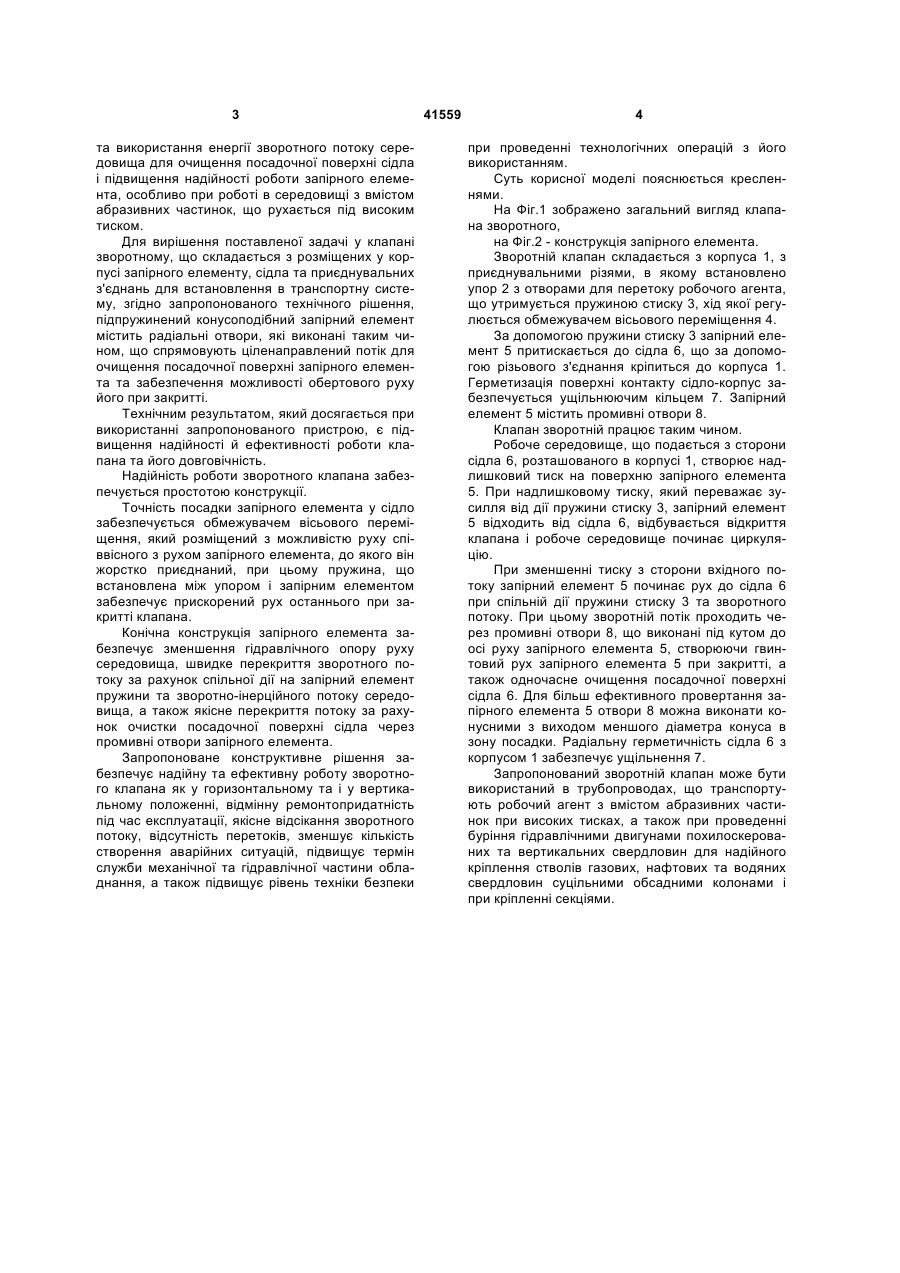

Клапан зворотний, що містить розміщені у корпусі запірний елемент та сідло, який відрізняється тим, що у підпружиненому конусоподібному запірному елементі виконані радіально розміщені отвори, що спрямовують ціленаправлений потік для очищення посадочної поверхні запірного елемента та забезпечення можливості обертового руху його при закритті. (19) (21) u200815283 (22) 30.12.2008 (24) 25.05.2009 (46) 25.05.2009, Бюл.№ 10, 2009 р. (72) МАЦАЛАК ІГОР МИХАЙЛОВИЧ, UA, ЛЯХ ЮРІЙ МИХАЙЛОВИЧ, UA, ДЯЧУК ВОЛОДИМИР ВОЛОДИМИРОВИЧ, UA, МЕЛЬНИК МИХАЙЛО ПЕТРОВИЧ, UA, КУШНАРЬОВ ВАЛЕРІЙ ЛЕОНІДОВИЧ, UA, ХАКІМОВ ЛЕОНІД ЗАКІРОВИЧ, UA, ПАВЛИШИН ЛЮБОМИР ВАСИЛЬОВИЧ, UA 3 та використання енергії зворотного потоку середовища для очищення посадочної поверхні сідла і підвищення надійності роботи запірного елемента, особливо при роботі в середовищі з вмістом абразивних частинок, що рухається під високим тиском. Для вирішення поставленої задачі у клапані зворотному, що складається з розміщених у корпусі запірного елементу, сідла та приєднувальних з'єднань для встановлення в транспортну систему, згідно запропонованого технічного рішення, підпружинений конусоподібний запірний елемент містить радіальні отвори, які виконані таким чином, що спрямовують ціленаправлений потік для очищення посадочної поверхні запірного елемента та забезпечення можливості обертового руху його при закритті. Технічним результатом, який досягається при використанні запропонованого пристрою, є підвищення надійності й ефективності роботи клапана та його довговічність. Надійність роботи зворотного клапана забезпечується простотою конструкції. Точність посадки запірного елемента у сідло забезпечується обмежувачем вісьового переміщення, який розміщений з можливістю руху співвісного з рухом запірного елемента, до якого він жорстко приєднаний, при цьому пружина, що встановлена між упором і запірним елементом забезпечує прискорений рух останнього при закритті клапана. Конічна конструкція запірного елемента забезпечує зменшення гідравлічного опору руху середовища, швидке перекриття зворотного потоку за рахунок спільної дії на запірний елемент пружини та зворотно-інерційного потоку середовища, а також якісне перекриття потоку за рахунок очистки посадочної поверхні сідла через промивні отвори запірного елемента. Запропоноване конструктивне рішення забезпечує надійну та ефективну роботу зворотного клапана як у горизонтальному та і у вертикальному положенні, відмінну ремонтопридатність під час експлуатації, якісне відсікання зворотного потоку, відсутність перетоків, зменшує кількість створення аварійних ситуацій, підвищує термін служби механічної та гідравлічної частини обладнання, а також підвищує рівень техніки безпеки 41559 4 при проведенні технологічних операцій з його використанням. Суть корисної моделі пояснюється кресленнями. На Фіг.1 зображено загальний вигляд клапана зворотного, на Фіг.2 - конструкція запірного елемента. Зворотній клапан складається з корпуса 1, з приєднувальними різями, в якому встановлено упор 2 з отворами для перетоку робочого агента, що утримується пружиною стиску 3, хід якої регулюється обмежувачем вісьового переміщення 4. За допомогою пружини стиску 3 запірний елемент 5 притискається до сідла 6, що за допомогою різьового з'єднання кріпиться до корпуса 1. Герметизація поверхні контакту сідло-корпус забезпечується ущільнюючим кільцем 7. Запірний елемент 5 містить промивні отвори 8. Клапан зворотній працює таким чином. Робоче середовище, що подається з сторони сідла 6, розташованого в корпусі 1, створює надлишковий тиск на поверхню запірного елемента 5. При надлишковому тиску, який переважає зусилля від дії пружини стиску 3, запірний елемент 5 відходить від сідла 6, відбувається відкриття клапана і робоче середовище починає циркуляцію. При зменшенні тиску з сторони вхідного потоку запірний елемент 5 починає рух до сідла 6 при спільній дії пружини стиску 3 та зворотного потоку. При цьому зворотній потік проходить через промивні отвори 8, що виконані під кутом до осі руху запірного елемента 5, створюючи гвинтовий рух запірного елемента 5 при закритті, а також одночасне очищення посадочної поверхні сідла 6. Для більш ефективного провертання запірного елемента 5 отвори 8 можна виконати конусними з виходом меншого діаметра конуса в зону посадки. Радіальну герметичність сідла 6 з корпусом 1 забезпечує ущільнення 7. Запропонований зворотній клапан може бути використаний в трубопроводах, що транспортують робочий агент з вмістом абразивних частинок при високих тисках, а також при проведенні буріння гідравлічними двигунами похилоскерованих та вертикальних свердловин для надійного кріплення стволів газових, нафтових та водяних свердловин суцільними обсадними колонами і при кріпленні секціями. 5 Комп’ютерна верстка Н. Лисенко 41559 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
