Датчик параметрів технологічних процесів з живленням від струмової петлі 4-20 ма
Формула / Реферат

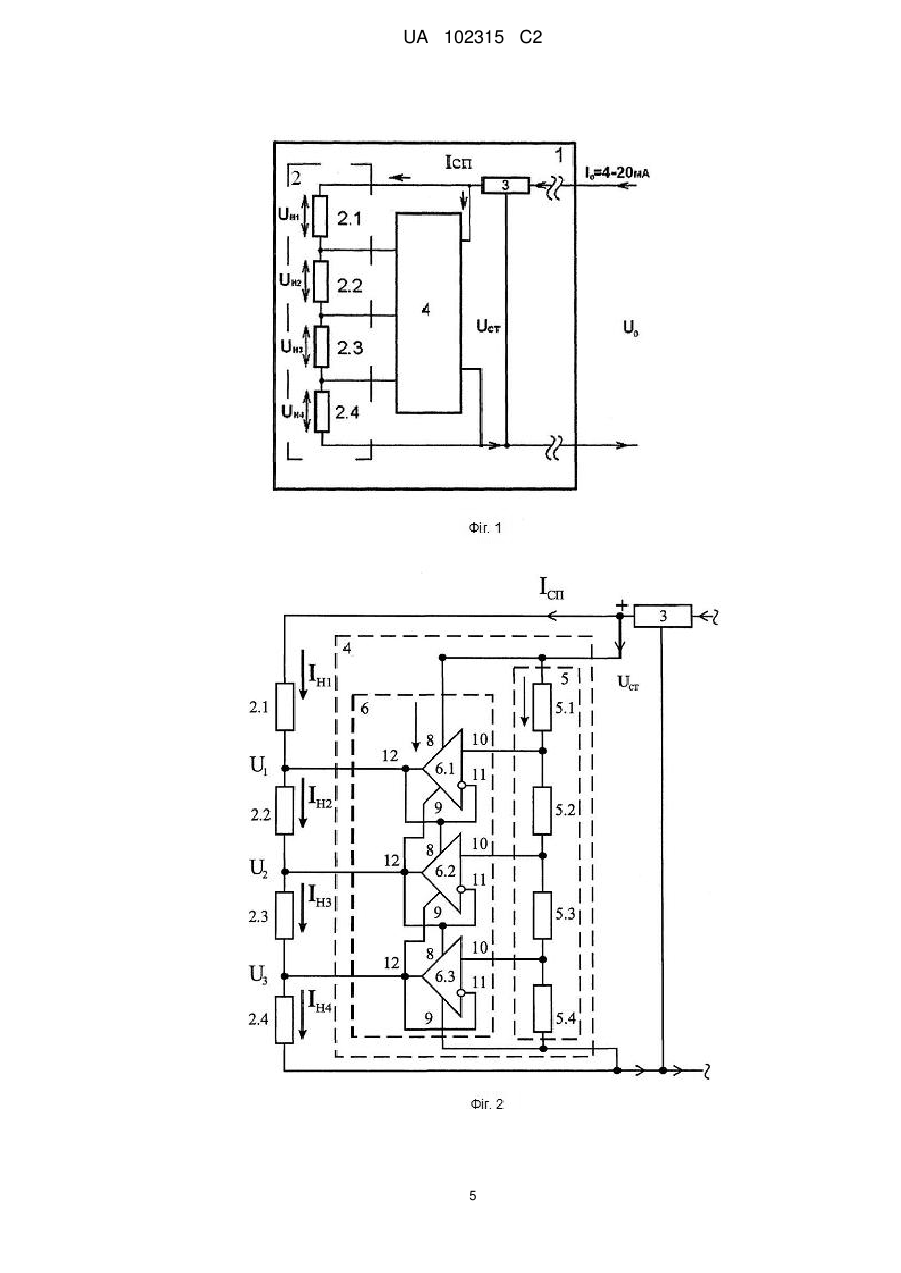

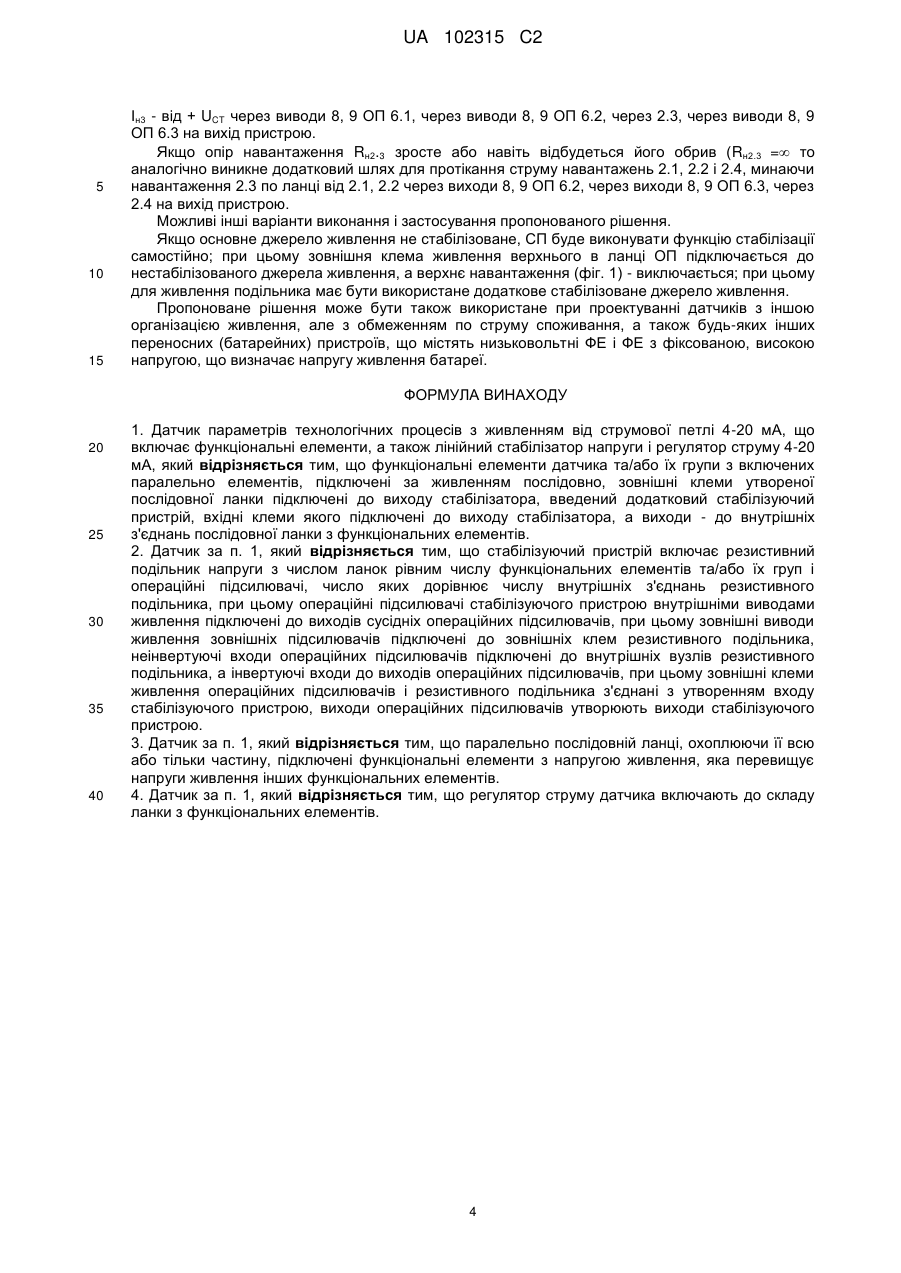

1. Датчик параметрів технологічних процесів з живленням від струмової петлі 4-20 мА, що включає функціональні елементи, а також лінійний стабілізатор напруги і регулятор струму 4-20 мА, який відрізняється тим, що функціональні елементи датчика та/або їх групи з включених паралельно елементів, підключені за живленням послідовно, зовнішні клеми утвореної послідовної ланки підключені до виходу стабілізатора, введений додатковий стабілізуючий пристрій, вхідні клеми якого підключені до виходу стабілізатора, а виходи - до внутрішніх з'єднань послідовної ланки з функціональних елементів.
2. Датчик за п.1, який відрізняється тим, що стабілізуючий пристрій включає резистивний подільник напруги з числом ланок рівним числу функціональних елементів та/або їх груп і операційні підсилювачі, число яких дорівнює числу внутрішніх з'єднань резистивного подільника, при цьому операційні підсилювачі стабілізуючого пристрою внутрішніми виводами живлення підключені до виходів сусідніх операційних підсилювачів, при цьому зовнішні виводи живлення зовнішніх підсилювачів підключені до зовнішніх клем резистивного подільника, неінвертуючі входи операційних підсилювачів підключені до внутрішніх вузлів резистивного подільника, а інвертуючі входи до виходів операційних підсилювачів, при цьому зовнішні клеми живлення операційних підсилювачів і резистивного подільника з'єднані з утворенням входу стабілізуючого пристрою, виходи операційних підсилювачів утворюють виходи стабілізуючого пристрою.

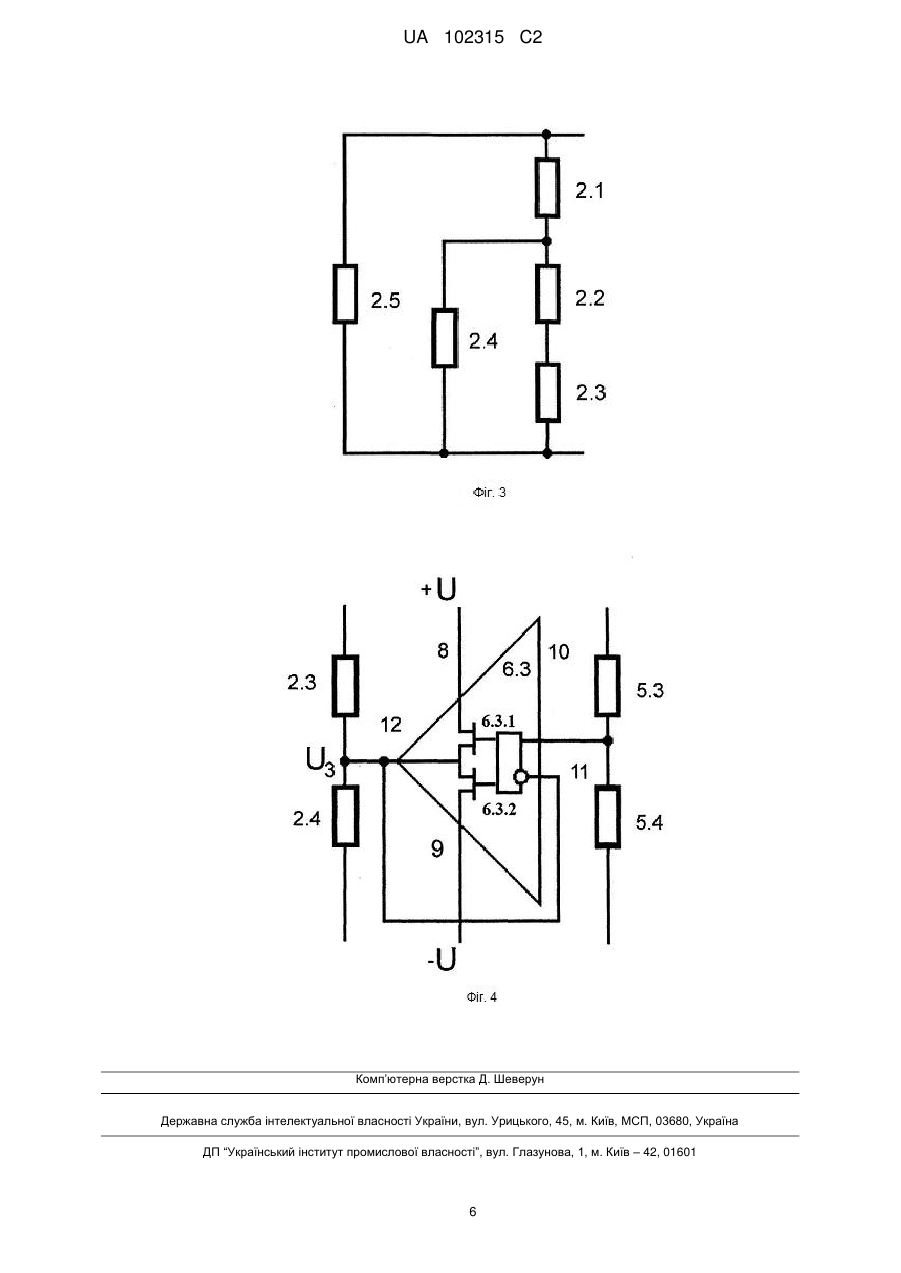

3. Датчик за п. 1, який відрізняється тим, що паралельно послідовній ланці, охоплюючи її всю або тільки частину, підключені функціональні елементи з напругою живлення, яка перевищує напруги живлення інших функціональних елементів.
4. Датчик за п. 1, який відрізняється тим, що регулятор струму датчика включають до складу ланки з функціональних елементів.
Текст

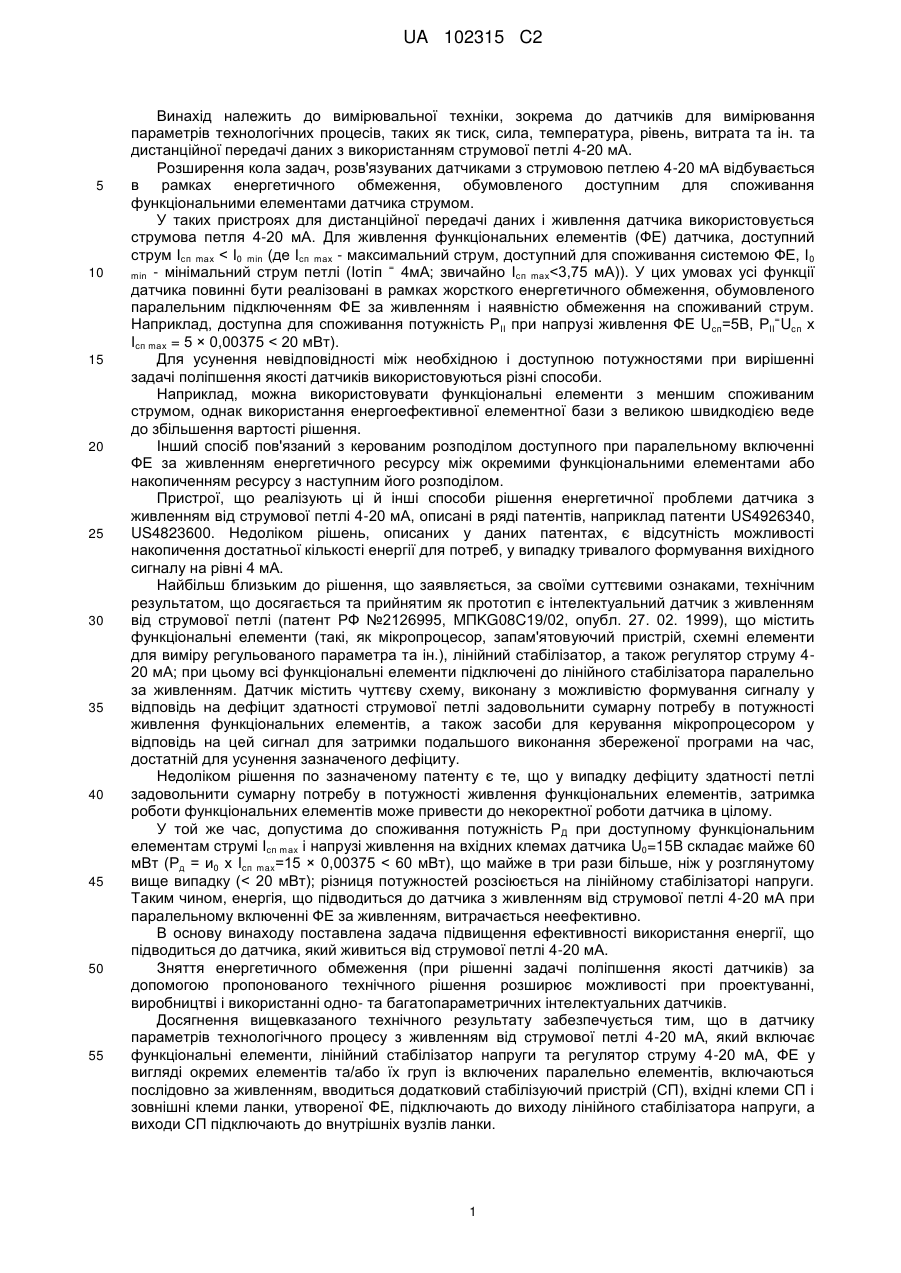

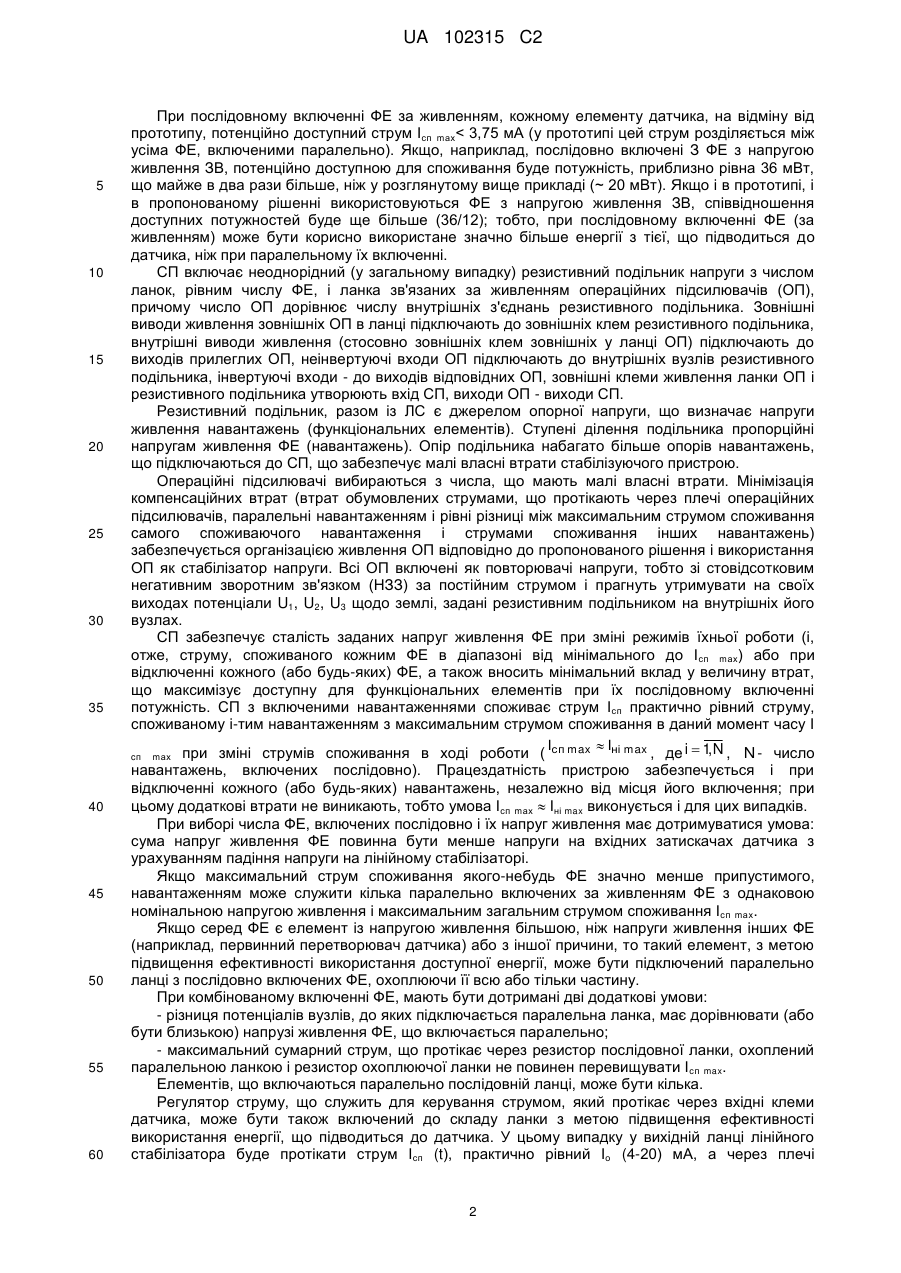

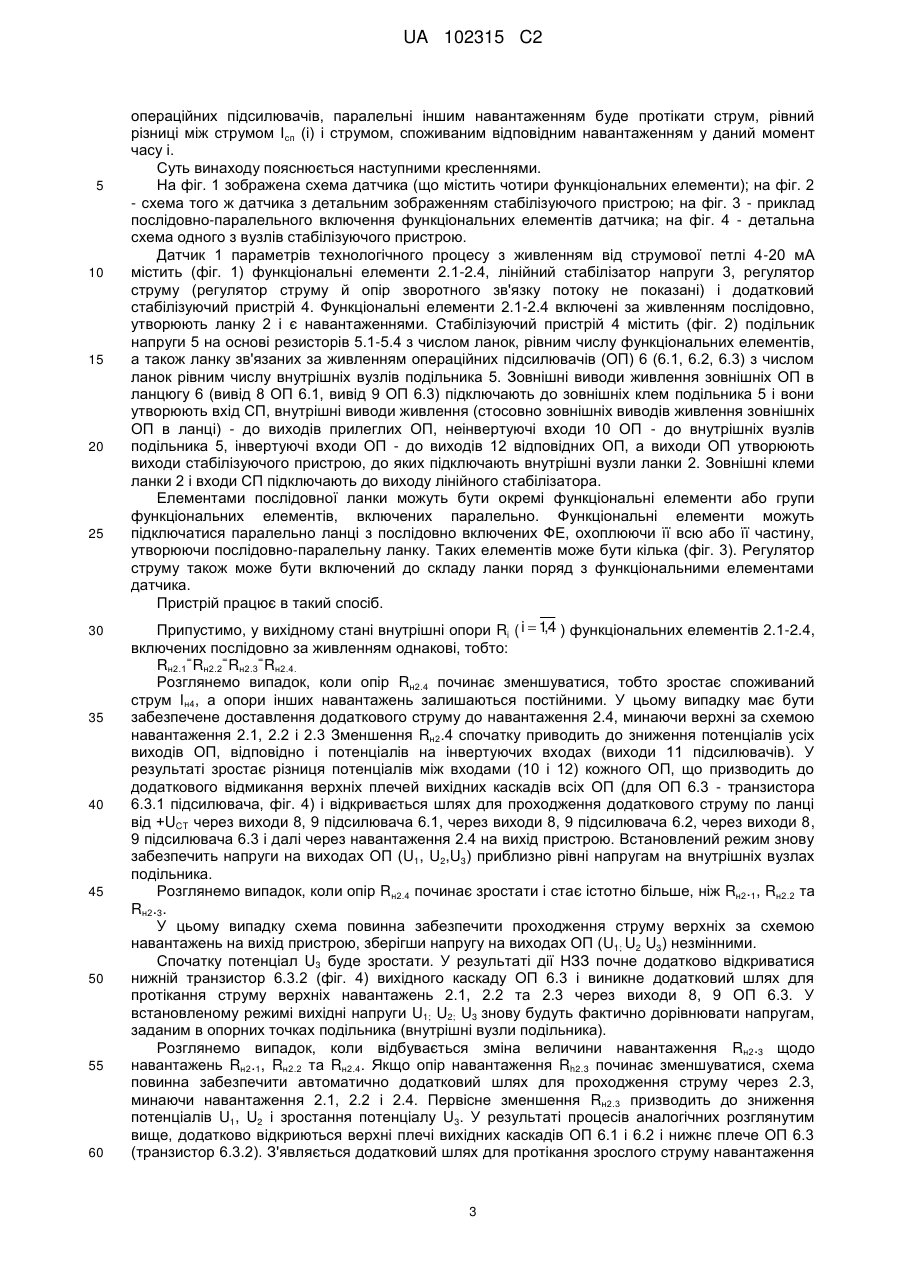

Реферат: Датчик для вимірювання параметрів технологічних процесів належить до вимірювальної техніки, зокрема до датчиків, що вимірюють такі параметри технологічних процесів, як тиск, силу, температуру, рівень, витрату та ін. та дистанційної передачі даних з використанням струмової петлі 4-20 мА. Датчик включає функціональні елементи, а також лінійний стабілізатор напруги і регулятор струму. Функціональні елементи датчика та/або їх групи з включених паралельно елементів, підключені за живленням послідовно, зовнішні клеми утвореної ланки підключені до виходу стабілізатора, введений додатковий стабілізуючий пристрій, вхідні клеми якого підключені до виходу стабілізатора, а виходи - до внутрішніх з'єднань ланки з функціональних елементів. Винахід дозволяє підвищити ефективність використання енергії, що підводиться до датчика, який живиться від токової петлі 4-20 мА при рішенні задачі поліпшення якості датчиків. Зняття енергетичного обмеження за допомогою винаходу розширює можливості при проектуванні, виробництві і використанні одно- та багатопараметричних інтелектуальних датчиків. UA 102315 C2 (12) UA 102315 C2 UA 102315 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до вимірювальної техніки, зокрема до датчиків для вимірювання параметрів технологічних процесів, таких як тиск, сила, температура, рівень, витрата та ін. та дистанційної передачі даних з використанням струмової петлі 4-20 мА. Розширення кола задач, розв'язуваних датчиками з струмовою петлею 4-20 мА відбувається в рамках енергетичного обмеження, обумовленого доступним для споживання функціональними елементами датчика струмом. У таких пристроях для дистанційної передачі даних і живлення датчика використовується струмова петля 4-20 мА. Для живлення функціональних елементів (ФЕ) датчика, доступний струм Ісп mах < І0 min (де Ісп mах - максимальний струм, доступний для споживання системою ФЕ, І 0 = 4мА; звичайно Ісп mах
ДивитисяДодаткова інформація
Назва патенту англійськоюDetector for measuring technological process parameters with supply by 4-20 ma current loop
Автори англійськоюTitov Mukhailo Vasyliovych
Назва патенту російськоюДатчик параметров технологических процессов с питанием от токовой петли 4-20 ма
Автори російськоюТитов Михаил Васильевич
МПК / Мітки
МПК: G08C 19/02
Мітки: петлі, датчик, параметрів, процесів, струмової, живленням, технологічних
