Відцентровий витяжний вентилятор для ванних кімнат

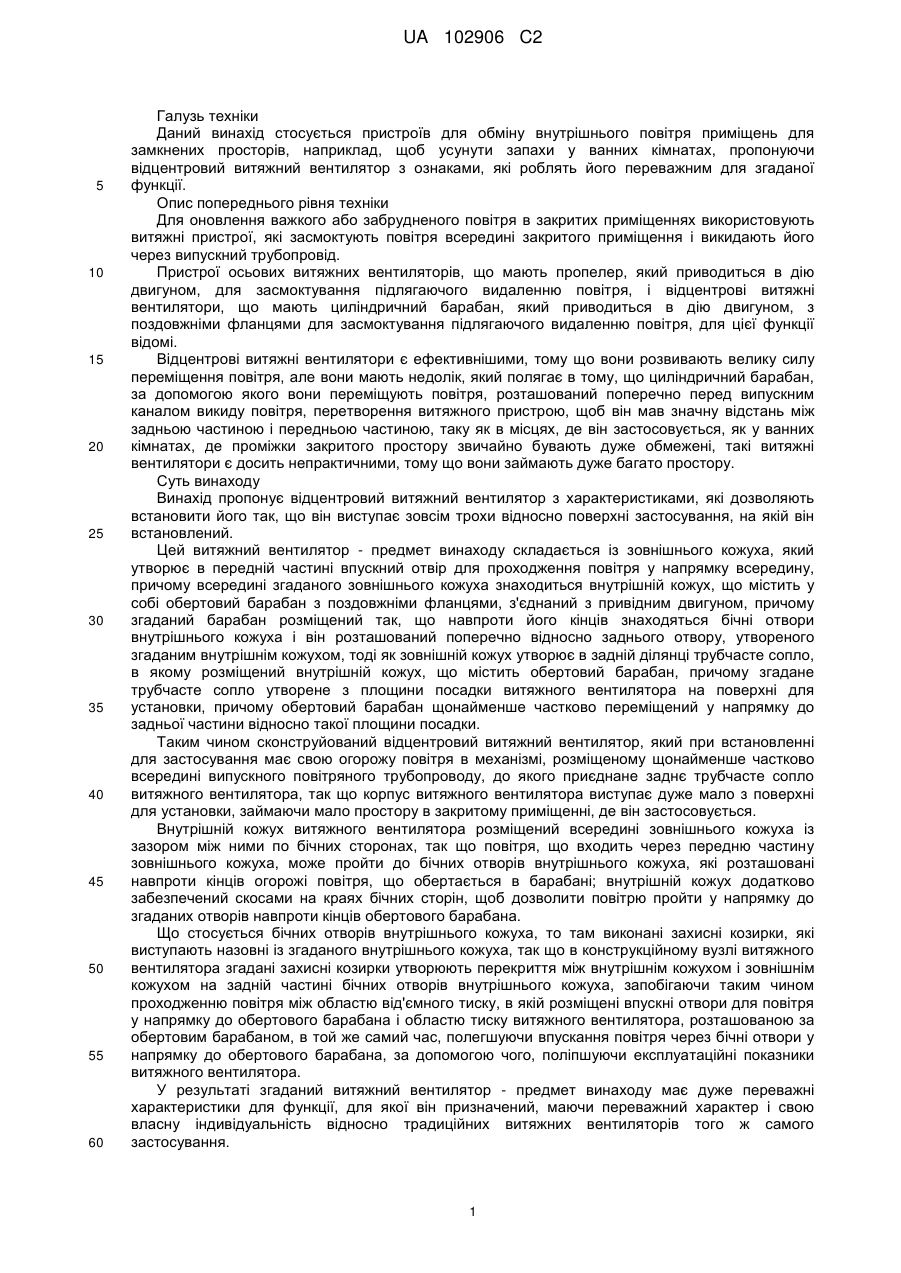

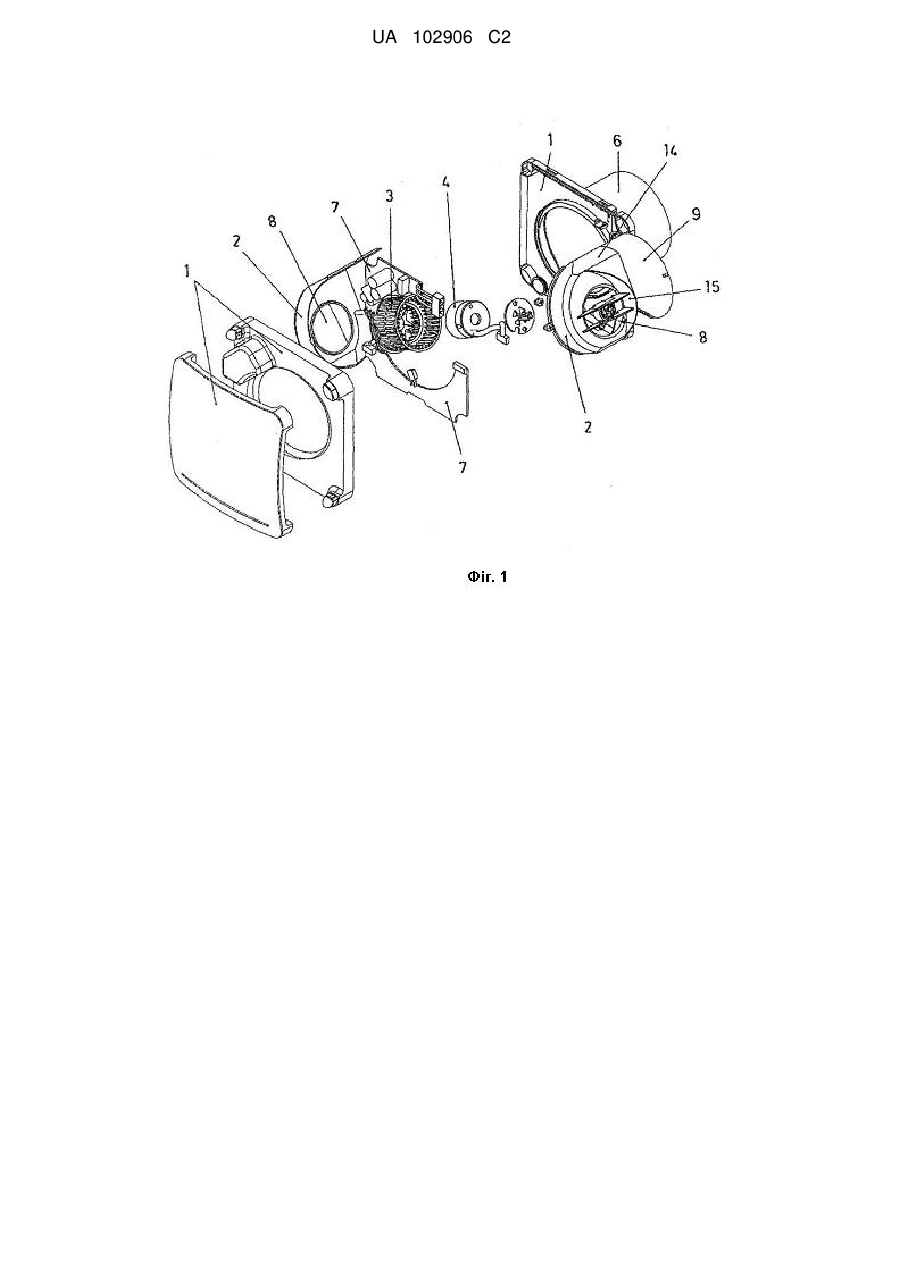

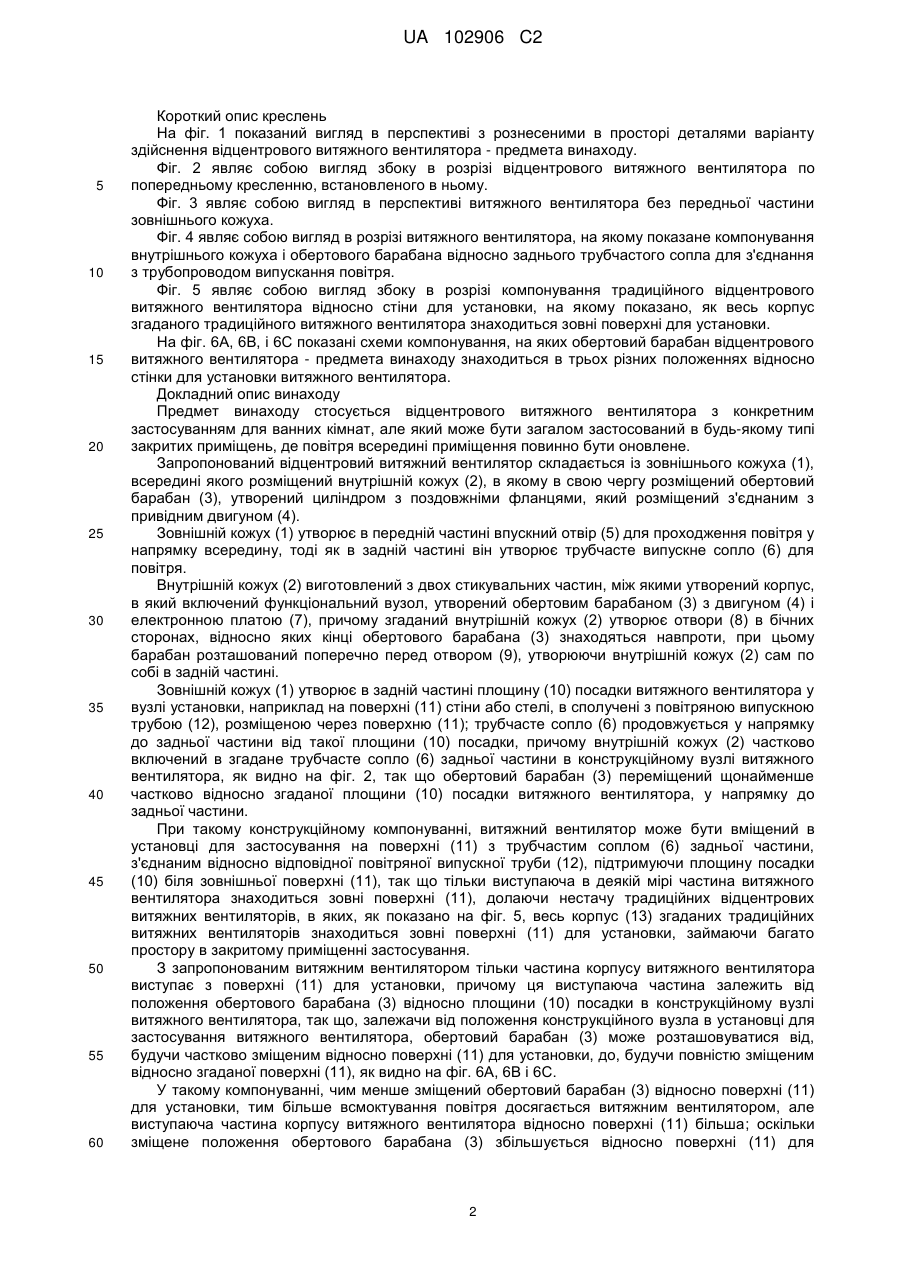

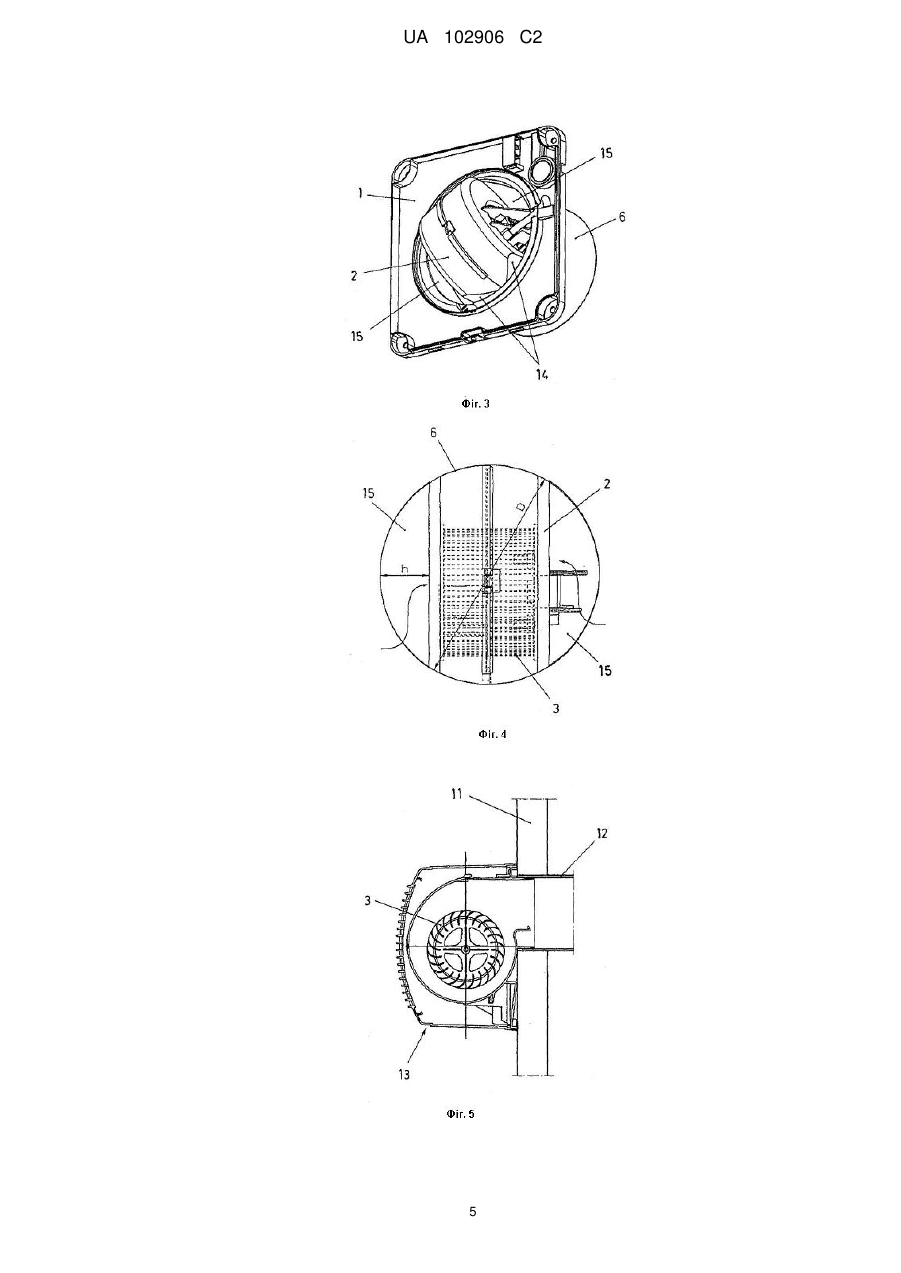

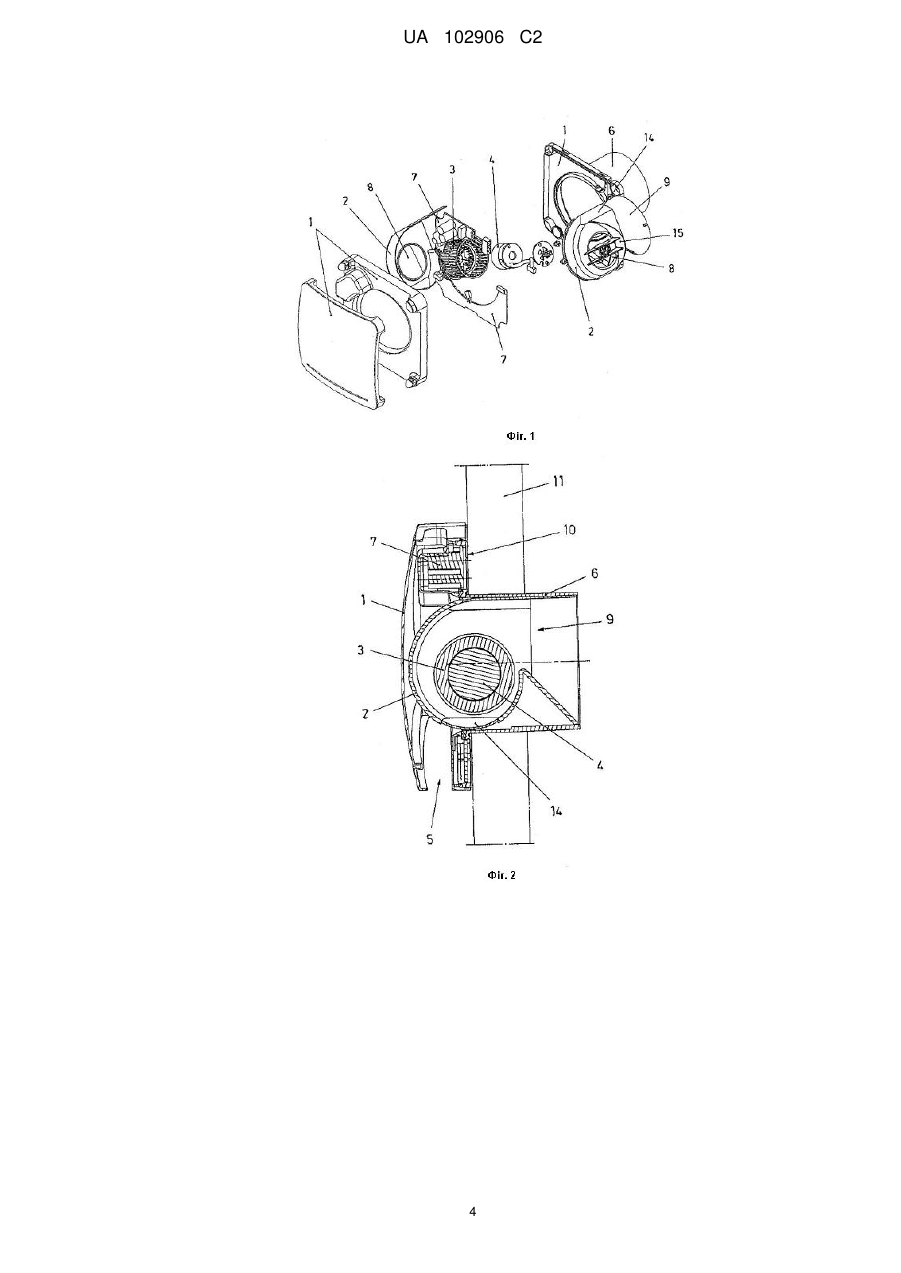

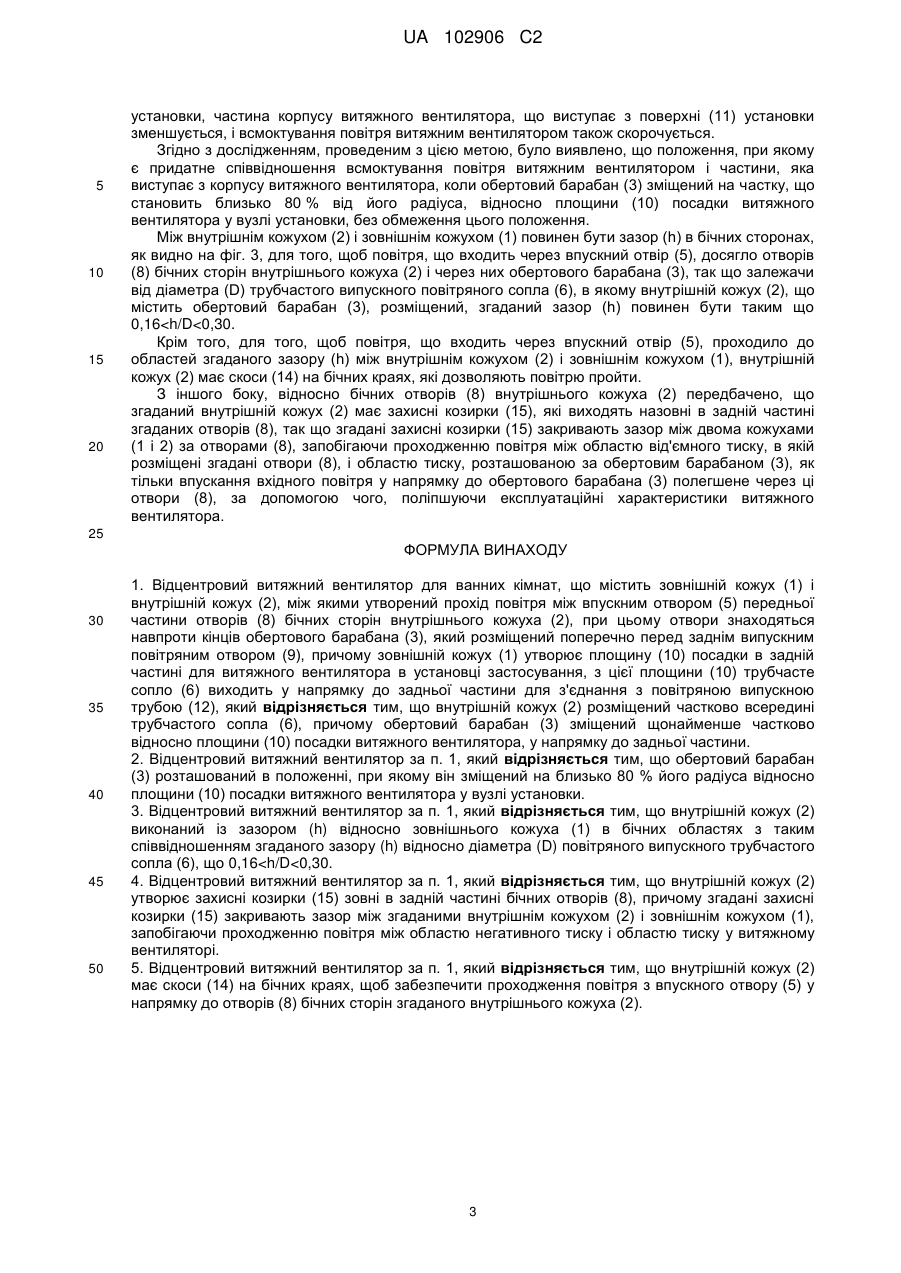

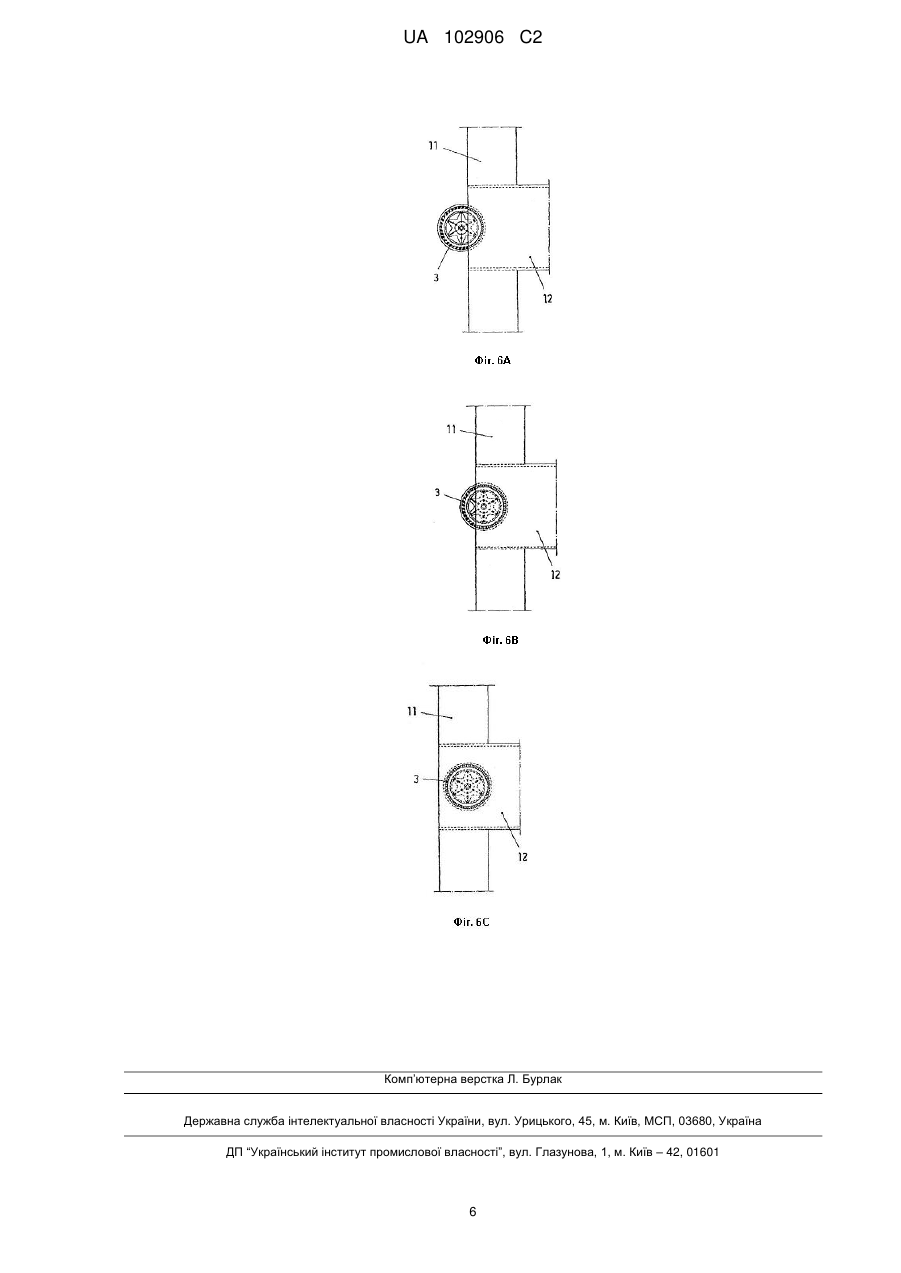

Реферат: Відцентровий витяжний вентилятор для ванних кімнат містить зовнішній кожух (1) і внутрішній кожух (2), між якими утворений прохід повітря між впускним отвором (5) передньої частини отворів (8) бічних сторін внутрішнього кожуха (2). При цьому отвори знаходяться навпроти кінців обертового барабана (3), який розміщений поперечно перед заднім випускним повітряним отвором (9). Причому зовнішній кожух (1) утворює площину (10) посадки в задній частині для витяжного вентилятора в установці застосування, з цієї площини (10) трубчасте сопло (6) виходить у напрямку до задньої частини для з'єднання з повітряною випускною трубою (12). Для зменшення займаного вентилятором простору в приміщенні внутрішній кожух (2) розміщений частково всередині трубчастого сопла (6), причому обертовий барабан (3) зміщений щонайменше частково відносно площини (10) посадки витяжного вентилятора, у напрямку до задньої частини. UA 102906 C2 (12) UA 102906 C2 UA 102906 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Даний винахід стосується пристроїв для обміну внутрішнього повітря приміщень для замкнених просторів, наприклад, щоб усунути запахи у ванних кімнатах, пропонуючи відцентровий витяжний вентилятор з ознаками, які роблять його переважним для згаданої функції. Опис попереднього рівня техніки Для оновлення важкого або забрудненого повітря в закритих приміщеннях використовують витяжні пристрої, які засмоктують повітря всередині закритого приміщення і викидають його через випускний трубопровід. Пристрої осьових витяжних вентиляторів, що мають пропелер, який приводиться в дію двигуном, для засмоктування підлягаючого видаленню повітря, і відцентрові витяжні вентилятори, що мають циліндричний барабан, який приводиться в дію двигуном, з поздовжніми фланцями для засмоктування підлягаючого видаленню повітря, для цієї функції відомі. Відцентрові витяжні вентилятори є ефективнішими, тому що вони розвивають велику силу переміщення повітря, але вони мають недолік, який полягає в тому, що циліндричний барабан, за допомогою якого вони переміщують повітря, розташований поперечно перед випускним каналом викиду повітря, перетворення витяжного пристрою, щоб він мав значну відстань між задньою частиною і передньою частиною, таку як в місцях, де він застосовується, як у ванних кімнатах, де проміжки закритого простору звичайно бувають дуже обмежені, такі витяжні вентилятори є досить непрактичними, тому що вони займають дуже багато простору. Суть винаходу Винахід пропонує відцентровий витяжний вентилятор з характеристиками, які дозволяють встановити його так, що він виступає зовсім трохи відносно поверхні застосування, на якій він встановлений. Цей витяжний вентилятор - предмет винаходу складається із зовнішнього кожуха, який утворює в передній частині впускний отвір для проходження повітря у напрямку всередину, причому всередині згаданого зовнішнього кожуха знаходиться внутрішній кожух, що містить у собі обертовий барабан з поздовжніми фланцями, з'єднаний з привідним двигуном, причому згаданий барабан розміщений так, що навпроти його кінців знаходяться бічні отвори внутрішнього кожуха і він розташований поперечно відносно заднього отвору, утвореного згаданим внутрішнім кожухом, тоді як зовнішній кожух утворює в задній ділянці трубчасте сопло, в якому розміщений внутрішній кожух, що містить обертовий барабан, причому згадане трубчасте сопло утворене з площини посадки витяжного вентилятора на поверхні для установки, причому обертовий барабан щонайменше частково переміщений у напрямку до задньої частини відносно такої площини посадки. Таким чином сконструйований відцентровий витяжний вентилятор, який при встановленні для застосування має свою огорожу повітря в механізмі, розміщеному щонайменше частково всередині випускного повітряного трубопроводу, до якого приєднане заднє трубчасте сопло витяжного вентилятора, так що корпус витяжного вентилятора виступає дуже мало з поверхні для установки, займаючи мало простору в закритому приміщенні, де він застосовується. Внутрішній кожух витяжного вентилятора розміщений всередині зовнішнього кожуха із зазором між ними по бічних сторонах, так що повітря, що входить через передню частину зовнішнього кожуха, може пройти до бічних отворів внутрішнього кожуха, які розташовані навпроти кінців огорожі повітря, що обертається в барабані; внутрішній кожух додатково забезпечений скосами на краях бічних сторін, щоб дозволити повітрю пройти у напрямку до згаданих отворів навпроти кінців обертового барабана. Що стосується бічних отворів внутрішнього кожуха, то там виконані захисні козирки, які виступають назовні із згаданого внутрішнього кожуха, так що в конструкційному вузлі витяжного вентилятора згадані захисні козирки утворюють перекриття між внутрішнім кожухом і зовнішнім кожухом на задній частині бічних отворів внутрішнього кожуха, запобігаючи таким чином проходженню повітря між областю від'ємного тиску, в якій розміщені впускні отвори для повітря у напрямку до обертового барабана і областю тиску витяжного вентилятора, розташованою за обертовим барабаном, в той же самий час, полегшуючи впускання повітря через бічні отвори у напрямку до обертового барабана, за допомогою чого, поліпшуючи експлуатаційні показники витяжного вентилятора. У результаті згаданий витяжний вентилятор - предмет винаходу має дуже переважні характеристики для функції, для якої він призначений, маючи переважний характер і свою власну індивідуальність відносно традиційних витяжних вентиляторів того ж самого застосування. 1 UA 102906 C2 5 10 15 20 25 30 35 40 45 50 55 60 Короткий опис креслень На фіг. 1 показаний вигляд в перспективі з рознесеними в просторі деталями варіанту здійснення відцентрового витяжного вентилятора - предмета винаходу. Фіг. 2 являє собою вигляд збоку в розрізі відцентрового витяжного вентилятора по попередньому кресленню, встановленого в ньому. Фіг. 3 являє собою вигляд в перспективі витяжного вентилятора без передньої частини зовнішнього кожуха. Фіг. 4 являє собою вигляд в розрізі витяжного вентилятора, на якому показане компонування внутрішнього кожуха і обертового барабана відносно заднього трубчастого сопла для з'єднання з трубопроводом випускання повітря. Фіг. 5 являє собою вигляд збоку в розрізі компонування традиційного відцентрового витяжного вентилятора відносно стіни для установки, на якому показано, як весь корпус згаданого традиційного витяжного вентилятора знаходиться зовні поверхні для установки. На фіг. 6А, 6В, і 6С показані схеми компонування, на яких обертовий барабан відцентрового витяжного вентилятора - предмета винаходу знаходиться в трьох різних положеннях відносно стінки для установки витяжного вентилятора. Докладний опис винаходу Предмет винаходу стосується відцентрового витяжного вентилятора з конкретним застосуванням для ванних кімнат, але який може бути загалом застосований в будь-якому типі закритих приміщень, де повітря всередині приміщення повинно бути оновлене. Запропонований відцентровий витяжний вентилятор складається із зовнішнього кожуха (1), всередині якого розміщений внутрішній кожух (2), в якому в свою чергу розміщений обертовий барабан (3), утворений циліндром з поздовжніми фланцями, який розміщений з'єднаним з привідним двигуном (4). Зовнішній кожух (1) утворює в передній частині впускний отвір (5) для проходження повітря у напрямку всередину, тоді як в задній частині він утворює трубчасте випускне сопло (6) для повітря. Внутрішній кожух (2) виготовлений з двох стикувальних частин, між якими утворений корпус, в який включений функціональний вузол, утворений обертовим барабаном (3) з двигуном (4) і електронною платою (7), причому згаданий внутрішній кожух (2) утворює отвори (8) в бічних сторонах, відносно яких кінці обертового барабана (3) знаходяться навпроти, при цьому барабан розташований поперечно перед отвором (9), утворюючи внутрішній кожух (2) сам по собі в задній частині. Зовнішній кожух (1) утворює в задній частині площину (10) посадки витяжного вентилятора у вузлі установки, наприклад на поверхні (11) стіни або стелі, в сполучені з повітряною випускною трубою (12), розміщеною через поверхню (11); трубчасте сопло (6) продовжується у напрямку до задньої частини від такої площини (10) посадки, причому внутрішній кожух (2) частково включений в згадане трубчасте сопло (6) задньої частини в конструкційному вузлі витяжного вентилятора, як видно на фіг. 2, так що обертовий барабан (3) переміщений щонайменше частково відносно згаданої площини (10) посадки витяжного вентилятора, у напрямку до задньої частини. При такому конструкційному компонуванні, витяжний вентилятор може бути вміщений в установці для застосування на поверхні (11) з трубчастим соплом (6) задньої частини, з'єднаним відносно відповідної повітряної випускної труби (12), підтримуючи площину посадки (10) біля зовнішньої поверхні (11), так що тільки виступаюча в деякій мірі частина витяжного вентилятора знаходиться зовні поверхні (11), долаючи нестачу традиційних відцентрових витяжних вентиляторів, в яких, як показано на фіг. 5, весь корпус (13) згаданих традиційних витяжних вентиляторів знаходиться зовні поверхні (11) для установки, займаючи багато простору в закритому приміщенні застосування. З запропонованим витяжним вентилятором тільки частина корпусу витяжного вентилятора виступає з поверхні (11) для установки, причому ця виступаюча частина залежить від положення обертового барабана (3) відносно площини (10) посадки в конструкційному вузлі витяжного вентилятора, так що, залежачи від положення конструкційного вузла в установці для застосування витяжного вентилятора, обертовий барабан (3) може розташовуватися від, будучи частково зміщеним відносно поверхні (11) для установки, до, будучи повністю зміщеним відносно згаданої поверхні (11), як видно на фіг. 6А, 6В і 6С. У такому компонуванні, чим менше зміщений обертовий барабан (3) відносно поверхні (11) для установки, тим більше всмоктування повітря досягається витяжним вентилятором, але виступаюча частина корпусу витяжного вентилятора відносно поверхні (11) більша; оскільки зміщене положення обертового барабана (3) збільшується відносно поверхні (11) для 2 UA 102906 C2 5 10 15 20 установки, частина корпусу витяжного вентилятора, що виступає з поверхні (11) установки зменшується, і всмоктування повітря витяжним вентилятором також скорочується. Згідно з дослідженням, проведеним з цією метою, було виявлено, що положення, при якому є придатне співвідношення всмоктування повітря витяжним вентилятором і частини, яка виступає з корпусу витяжного вентилятора, коли обертовий барабан (3) зміщений на частку, що становить близько 80 % від його радіуса, відносно площини (10) посадки витяжного вентилятора у вузлі установки, без обмеження цього положення. Між внутрішнім кожухом (2) і зовнішнім кожухом (1) повинен бути зазор (h) в бічних сторонах, як видно на фіг. 3, для того, щоб повітря, що входить через впускний отвір (5), досягло отворів (8) бічних сторін внутрішнього кожуха (2) і через них обертового барабана (3), так що залежачи від діаметра (D) трубчастого випускного повітряного сопла (6), в якому внутрішній кожух (2), що містить обертовий барабан (3), розміщений, згаданий зазор (h) повинен бути таким що 0,16
