Стенд

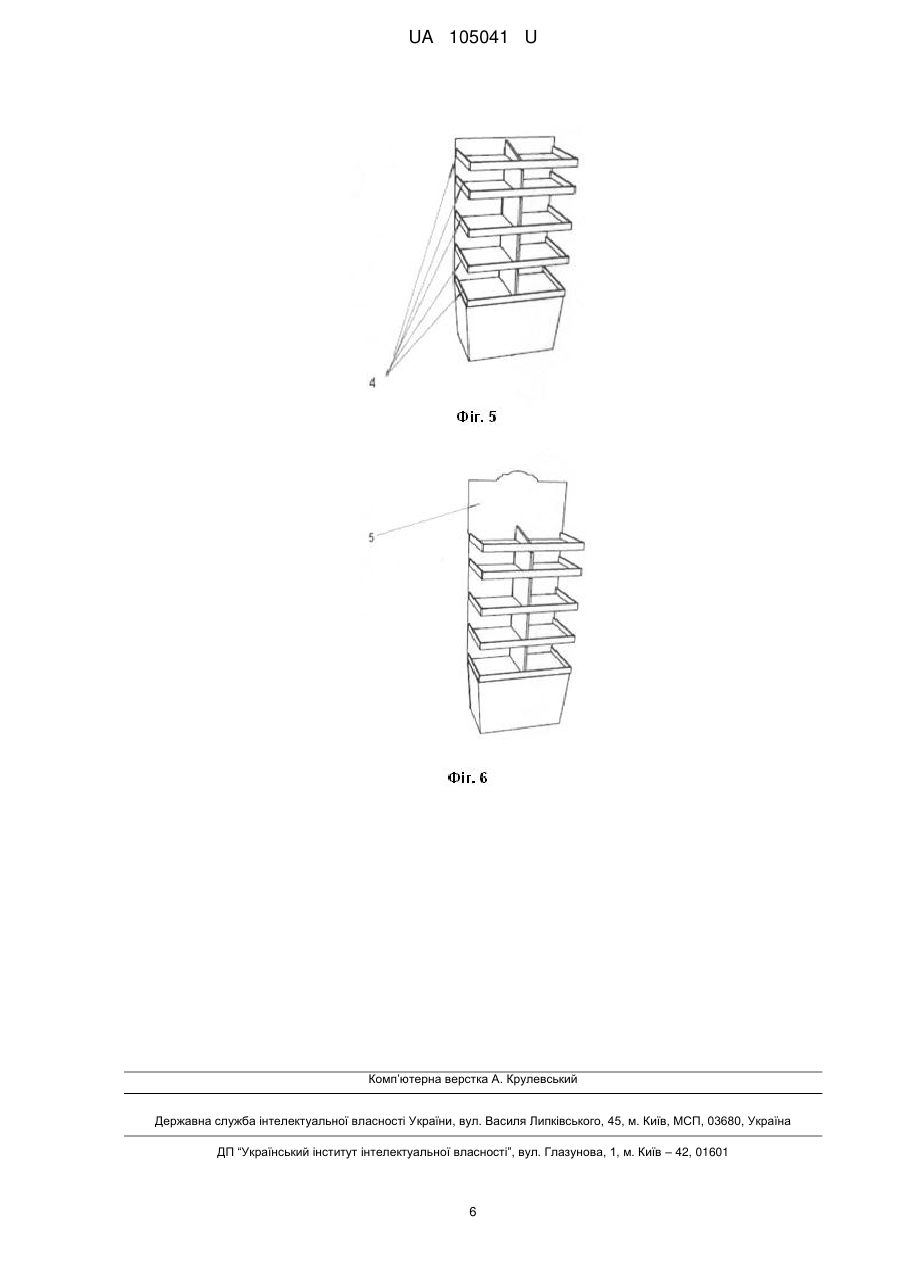

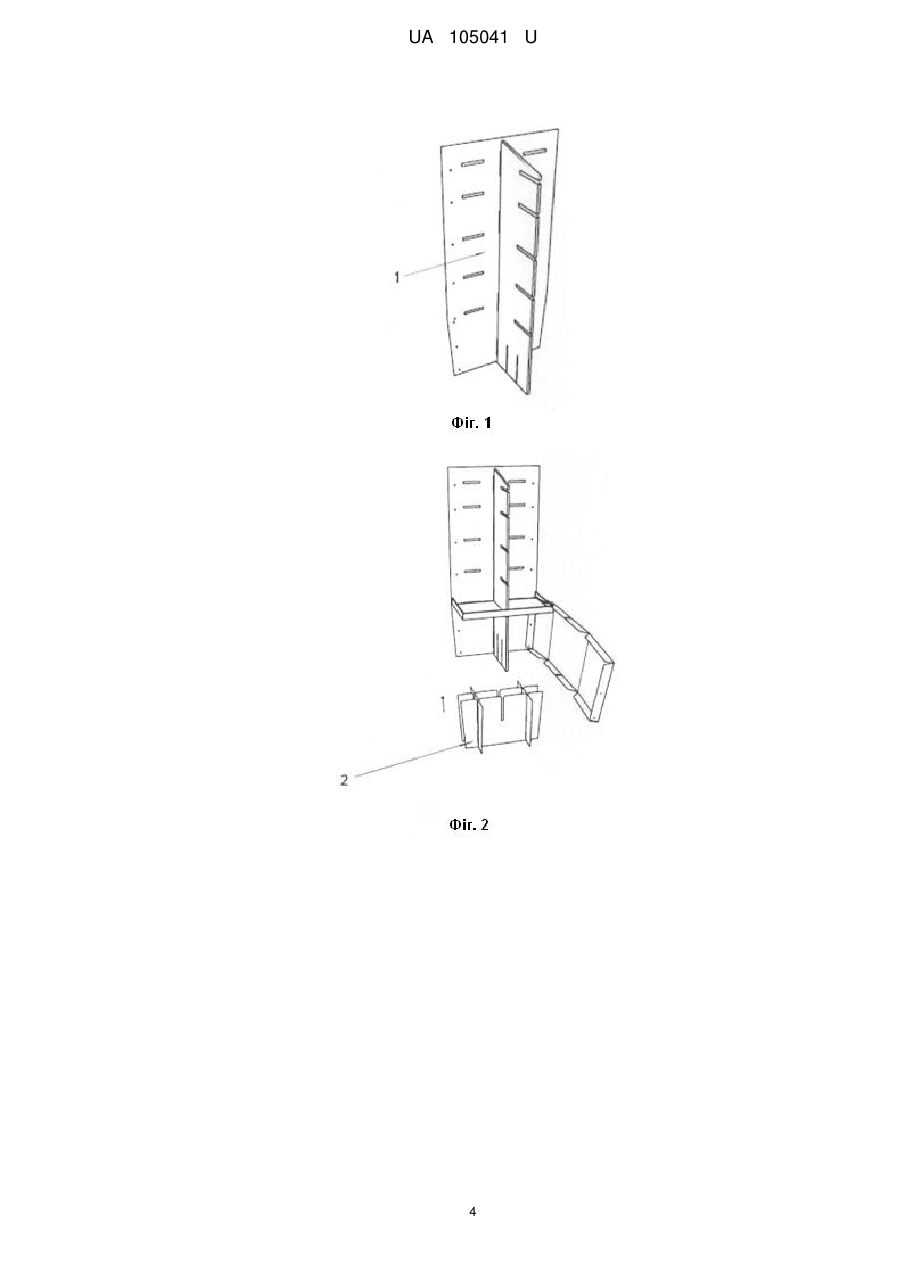

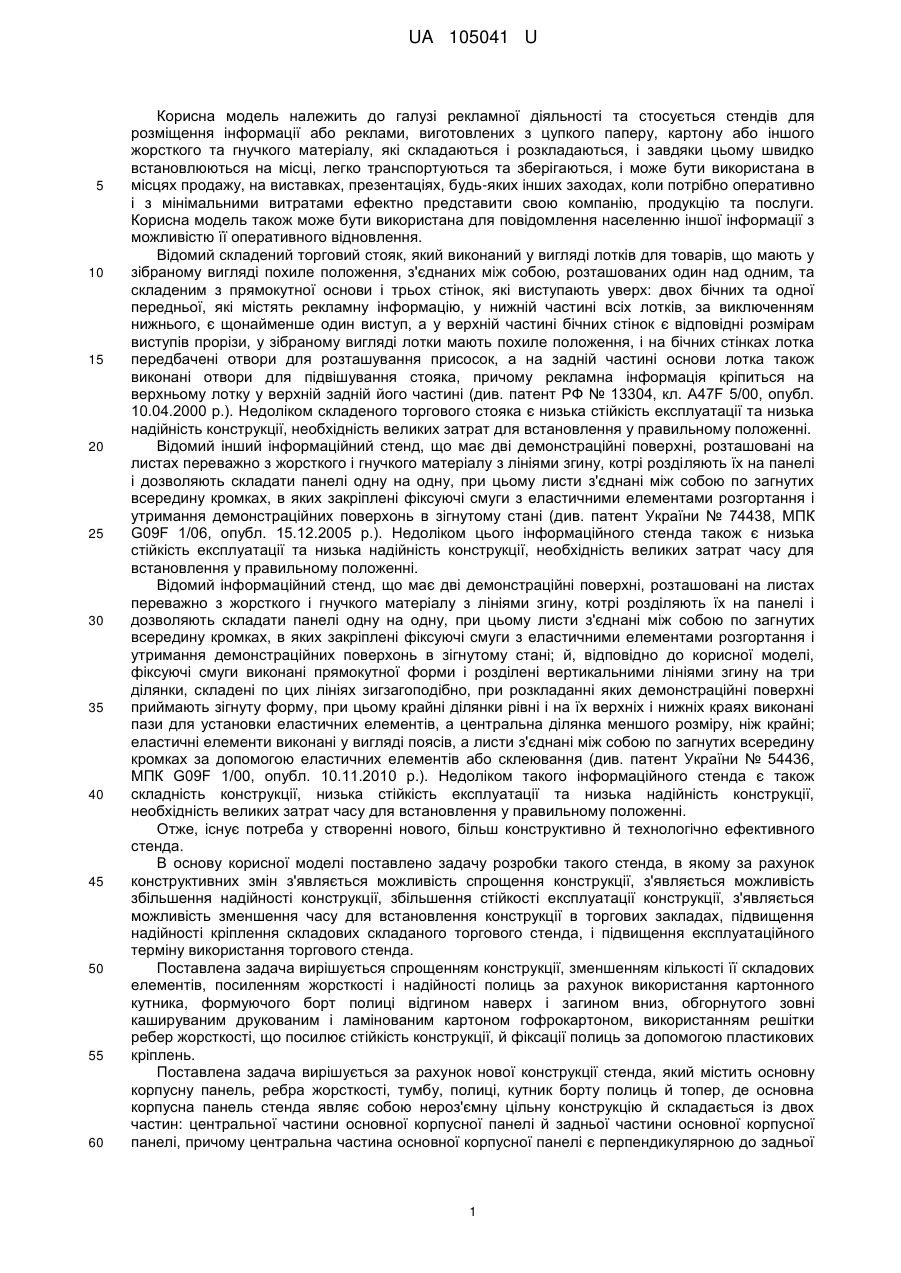

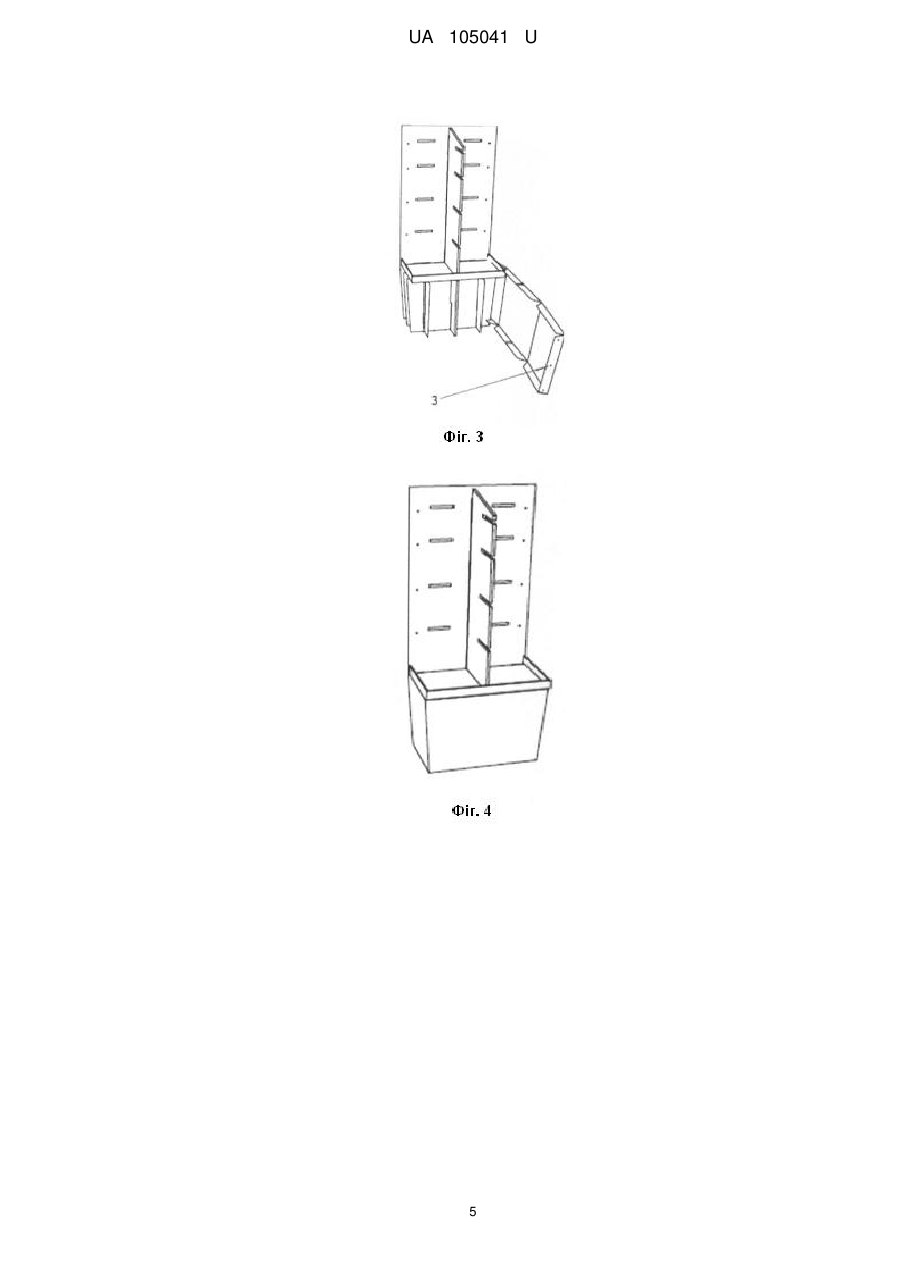

Реферат: Стенд містить основну корпусну панель, ребра жорсткості, тумбу, полиці, кутник борту полиць й топер, де основна корпусна панель стенда являє собою нероз'ємну цільну конструкцію й складається із двох частин: центральної частини основної корпусної панелі й задньої частини основної корпусної панелі, причому центральна частина основної корпусної панелі є перпендикулярною до задньої частини основної корпусної панелі, а центральна частина основної корпусної панелі містить перерізи, у які горизонтально встановлено полиці, причому полиці поміщено у глухі пази задньої частини основної корпусної панелі й прикріплено до задньої частини основної корпусної панелі за допомогою пластикових елементів фіксації, де кутник борту полиці формує борт полиці відгином наверх і загином вниз, причому кутник борту полиці обгорнуто зовні кашируваним друкованим і ламінованим картоном - гофрокартоном, а тумбу прикріплено до основної корпусної панелі, а топер розташовано над верхньою полицею. UA 105041 U (12) UA 105041 U UA 105041 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі рекламної діяльності та стосується стендів для розміщення інформації або реклами, виготовлених з цупкого паперу, картону або іншого жорсткого та гнучкого матеріалу, які складаються і розкладаються, і завдяки цьому швидко встановлюються на місці, легко транспортуються та зберігаються, і може бути використана в місцях продажу, на виставках, презентаціях, будь-яких інших заходах, коли потрібно оперативно і з мінімальними витратами ефектно представити свою компанію, продукцію та послуги. Корисна модель також може бути використана для повідомлення населенню іншої інформації з можливістю її оперативного відновлення. Відомий складений торговий стояк, який виконаний у вигляді лотків для товарів, що мають у зібраному вигляді похиле положення, з'єднаних між собою, розташованих один над одним, та складеним з прямокутної основи і трьох стінок, які виступають уверх: двох бічних та одної передньої, які містять рекламну інформацію, у нижній частині всіх лотків, за виключенням нижнього, є щонайменше один виступ, а у верхній частині бічних стінок є відповідні розмірам виступів прорізи, у зібраному вигляді лотки мають похиле положення, і на бічних стінках лотка передбачені отвори для розташування присосок, а на задній частині основи лотка також виконані отвори для підвішування стояка, причому рекламна інформація кріпиться на верхньому лотку у верхній задній його частині (див. патент РФ № 13304, кл. A47F 5/00, опубл. 10.04.2000 p.). Недоліком складеного торгового стояка є низька стійкість експлуатації та низька надійність конструкції, необхідність великих затрат для встановлення у правильному положенні. Відомий інший інформаційний стенд, що має дві демонстраційні поверхні, розташовані на листах переважно з жорсткого і гнучкого матеріалу з лініями згину, котрі розділяють їх на панелі і дозволяють складати панелі одну на одну, при цьому листи з'єднані між собою по загнутих всередину кромках, в яких закріплені фіксуючі смуги з еластичними елементами розгортання і утримання демонстраційних поверхонь в зігнутому стані (див. патент України № 74438, МПК G09F 1/06, опубл. 15.12.2005 p.). Недоліком цього інформаційного стенда також є низька стійкість експлуатації та низька надійність конструкції, необхідність великих затрат часу для встановлення у правильному положенні. Відомий інформаційний стенд, що має дві демонстраційні поверхні, розташовані на листах переважно з жорсткого і гнучкого матеріалу з лініями згину, котрі розділяють їх на панелі і дозволяють складати панелі одну на одну, при цьому листи з'єднані між собою по загнутих всередину кромках, в яких закріплені фіксуючі смуги з еластичними елементами розгортання і утримання демонстраційних поверхонь в зігнутому стані; й, відповідно до корисної моделі, фіксуючі смуги виконані прямокутної форми і розділені вертикальними лініями згину на три ділянки, складені по цих лініях зигзагоподібно, при розкладанні яких демонстраційні поверхні приймають зігнуту форму, при цьому крайні ділянки рівні і на їх верхніх і нижніх краях виконані пази для установки еластичних елементів, а центральна ділянка меншого розміру, ніж крайні; еластичні елементи виконані у вигляді поясів, а листи з'єднані між собою по загнутих всередину кромках за допомогою еластичних елементів або склеювання (див. патент України № 54436, МПК G09F 1/00, опубл. 10.11.2010 p.). Недоліком такого інформаційного стенда є також складність конструкції, низька стійкість експлуатації та низька надійність конструкції, необхідність великих затрат часу для встановлення у правильному положенні. Отже, існує потреба у створенні нового, більш конструктивно й технологічно ефективного стенда. В основу корисної моделі поставлено задачу розробки такого стенда, в якому за рахунок конструктивних змін з'являється можливість спрощення конструкції, з'являється можливість збільшення надійності конструкції, збільшення стійкості експлуатації конструкції, з'являється можливість зменшення часу для встановлення конструкції в торгових закладах, підвищення надійності кріплення складових складаного торгового стенда, і підвищення експлуатаційного терміну використання торгового стенда. Поставлена задача вирішується спрощенням конструкції, зменшенням кількості її складових елементів, посиленням жорсткості і надійності полиць за рахунок використання картонного кутника, формуючого борт полиці відгином наверх і загином вниз, обгорнутого зовні кашируваним друкованим і ламінованим картоном гофрокартоном, використанням решітки ребер жорсткості, що посилює стійкість конструкції, й фіксації полиць за допомогою пластикових кріплень. Поставлена задача вирішується за рахунок нової конструкції стенда, який містить основну корпусну панель, ребра жорсткості, тумбу, полиці, кутник борту полиць й топер, де основна корпусна панель стенда являє собою нероз'ємну цільну конструкцію й складається із двох частин: центральної частини основної корпусної панелі й задньої частини основної корпусної панелі, причому центральна частина основної корпусної панелі є перпендикулярною до задньої 1 UA 105041 U 5 10 15 20 25 30 35 40 45 50 55 60 частини основної корпусної панелі, а центральна частина основної корпусної панелі містить перерізи, у які горизонтально встановлено полиці, причому полиці поміщено у глухі пази задньої частини основної корпусної панелі й прикріплено до задньої частини основної корпусної панелі за допомогою пластикових елементів фіксації, де кутник борту полиці формує борт полиці відгином наверх і загином вниз, причому кутник борту полиці обгорнуто зовні кашируваним друкованим і ламінованим картоном - гофрокартоном, а тумбу прикріплено до основної корпусної панелі, а топер може бути розташовано над верхньою полицею. Відповідно до пропонованого рішення, даний стенд є розбірним й трансформується у пласку форму при транспортуванні. Спеціальні кріплення - пластикові елементи фіксації забезпечують швидку, зручну й надійну експлуатацію пропонованого стенда. Кожна полиця є готовим виробом, нероз'ємною конструкцією, передній край якої виконано з відгином вверх і загнуто вниз, а сама полиця виконана з кількох шарів гофрокартону та картонного кутнику всередині, що формує борти полиці та дає певну жорсткість полиці. Зовні полиця обгорнута гофрокартоном, кашируваним друкованим і ламінованим картоном. Кожна полиця входить в глухі пази задньої частини основної корпусної панелі і кріпиться до задньої частини основної корпусної панелі пластиковими гвинтами. Основну корпусну панель та полиці виконано щонайменше з двох шарів гофрокартону, зовні обгорнутих гофрокартоном, кашированим друкованим і ламінованим картоном. Тумба кріпиться до основної корпусної панелі за допомогою пластикових гвинтів і має всередині додаткові ребра жорсткості, які утворюють собою окремий складовий елемент - решітку ребер жорсткості, яка легко розкладається і з'єднується з центральною частиною основної корпусної панелі за допомогою прорізів у центральній частині основної корпусної панелі та відповідних прорізах у ребрах жорсткості. Запропонована корисна модель представлена на фігурах: на фіг. 1 - схематично показано основну корпусну панель; на фіг. 2 й фіг. 3 - схематично показано збірку тумби до основної корпусної панелі й до ребер жорсткості; на фіг. 4 - схематично показано пропонований стенд із тумбою без полиць; на фіг. 5 - схематично показано пропонований стенд без топера у готовому для використання вигляді; на фіг. 6 - схематично показано пропонований стенд із топером у готовому для використання вигляді; Є зрозумілим, що зображення, наведені на фігурах, ніяким чином не обмежують кількість можливих варіантів здійснення пропонованого носія, згідно з корисною моделлю, а тільки пояснюють ознаки технічного рішення, викладені у формулі. Пропонований стенд складається із основної корпусної панелі (1), ребер жорсткості (2), тумби (2), полиць (4), топера (5) й кутника борту полиць (на фігурах не показано). Основна корпусна панель (1) являє собою нероз'ємну цільну конструкцію й складається із двох частин: центральної частини основної корпусної панелі й задньої частини основної корпусної панелі, центральна частина основної корпусної панелі є перпендикулярною до задньої частини основної корпусної панелі (показано на фігурі 1). Основна корпусна панель складного торгового стенда становить собою нероз'ємну цільну конструкцію, має здатність трансформуватися у плоску форму при транспортуванні. Центральна частина основної корпусної панелі містить перерізи, у які горизонтально встановлено полиці (показано на фігурах 5 й 6). Полиці поміщено у глухі пази задньої частини основної корпусної панелі й прикріплено до задньої частини основної корпусної панелі за допомогою пластикових елементів фіксації (показано на фігурах 5 й 6). Кутник борту полиці (на фігурах не показано) формує борт полиці відгином наверх і загином вниз. Кутник борту полиці обгорнуто зовні кашируваним друкованим і ламінованим картоном - гофрокартоном. Тумбу (2) прикріплено до основної корпусної панелі. Топер (5) може бути розташовано над верхньою полицею (показано на фігурі 6). Наводимо приклад виготовлення та експлуатації пропонованого носія. Є зрозумілим, що приклад ніяким чином не обмежує кількість можливих варіантів здійснення стенда, згідно з корисною моделлю, а тільки пояснює ознаки технічного рішення, викладені у формулі. Приклад. Стенд, який складається з основної корпусної панелі (1), ребер жорсткості (2), тумби (3), полиці (4) і топера (5). Основна корпусна панель складного торгового стенда становить собою нероз'ємну цільну конструкцію, має здатність трансформуватися у плоску форму при транспортуванні. При збірці стенда центральну частину основної корпусної панелі розкладають 2 UA 105041 U 5 10 15 20 25 30 35 40 45 перпендикулярно до задньої частини основної корпусної панелі, у перерізи центральної частини встановлюються полиці з відповідними перерізами таким чином, що кожна полиця входить в глухі пази задньої частини основної корпусної панелі і кріпиться до задньої частини основної корпусної панелі пластиковими гвинтами, що фіксує її розташування. Решітку ребер жорсткості (2) розкладають таким чином, щоб ребра розташовувались перпендикулярно відносно один одного, і з'єднують з центральною частиною основної корпусної панелі за допомогою прорізів у центральній частині основної корпусної панелі та відповідних прорізах у ребрах жорсткості. Тумбу (3) кріплять до основної корпусної панелі за допомогою пластикових гвинтів або (в залежності від моделі стенда) вона може бути частиною основної корпусної панелі. Топер 5 може бути змінним і його встановлюють над верхньою полицею за допомогою двохсторонньої клейкої стрічки. Запропонована конструкція складаного торгового стенда відрізняється простотою, надійністю, складання конструкції займає невелику кількість часу і не потребує спеціальної підготовки персоналу, складання конструкції виключає можливість помилок при збиранні конструкції, конструкція велику надійність кріплення складових частин стенда, за рахунок посилення бортиків картонними кутниками збільшене максимальне навантаження на полицю при збереженні легкого обзору і доступу до продукції. Стенд може бути виготовлено з гофрокартону. Складаний стенд легко збирається у плоский вигляд, має невелику вагу, що спрощує його транспортування. Каширування зовнішнього шару складових елементів торгового стенда друкованим і ламінованим картоном дозволяє використовувати будь-який дизайн стенда і підвищує його вологостійкість. Гофрокартон є найбільш дешевим, універсальним, екологічно чистим матеріалом, що легко утилізується без шкоди для навколишнього середовища, що робить цей матеріал найбільш оптимальним для виготовлення рекламного торгового обладнання. Конструкція складаного торгового стенда була виготовлена в обсязі промислового тиражу і випробувана в умовах торгових закладів і отримала схвальні відгуки від персоналу торгових точок і покупців завдяки простоті конструкції, легкості збірки, високим експлуатаційним показникам, легкого доступу до товарів і привабливого естетичного вигляду. Для реалізації заявленого технічного рішення не потрібна наявність спеціального складного устаткування, спеціальних приміщень та оснащення, спеціально підготовленого персоналу. Пропонована корисна модель є екологічно безпечною та не передбачає використання будьяких токсичних чи шкідливих для здоров'я речовин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Стенд, який містить основну корпусну панель, ребра жорсткості, тумбу, полиці, кутник борту полиць й топер, де основна корпусна панель стенда являє собою нероз'ємну цільну конструкцію й складається із двох частин: центральної частини основної корпусної панелі й задньої частини основної корпусної панелі, причому центральна частина основної корпусної панелі є перпендикулярною до задньої частини основної корпусної панелі, а центральна частина основної корпусної панелі містить перерізи, у які горизонтально встановлено полиці, причому полиці поміщено у глухі пази задньої частини основної корпусної панелі й прикріплено до задньої частини основної корпусної панелі за допомогою пластикових елементів фіксації, де кутник борту полиці формує борт полиці відгином наверх і загином вниз, причому кутник борту полиці обгорнуто зовні кашируваним друкованим і ламінованим картоном - гофрокартоном, а тумбу прикріплено до основної корпусної панелі, а топер розташовано над верхньою полицею. 3 UA 105041 U 4 UA 105041 U 5 UA 105041 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
