Пневмопресинговий комплекс для лікування хворих гастроентерологічної групи

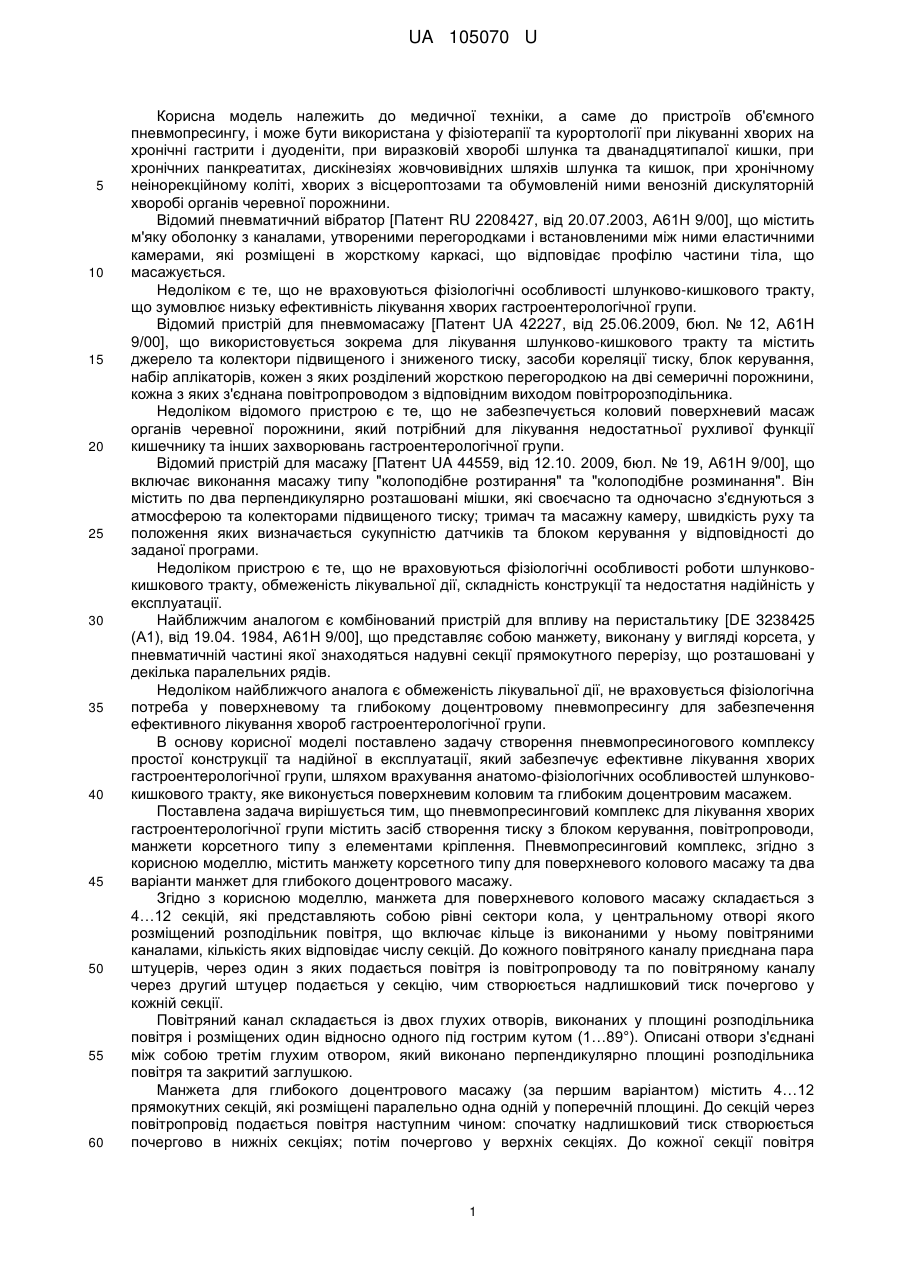

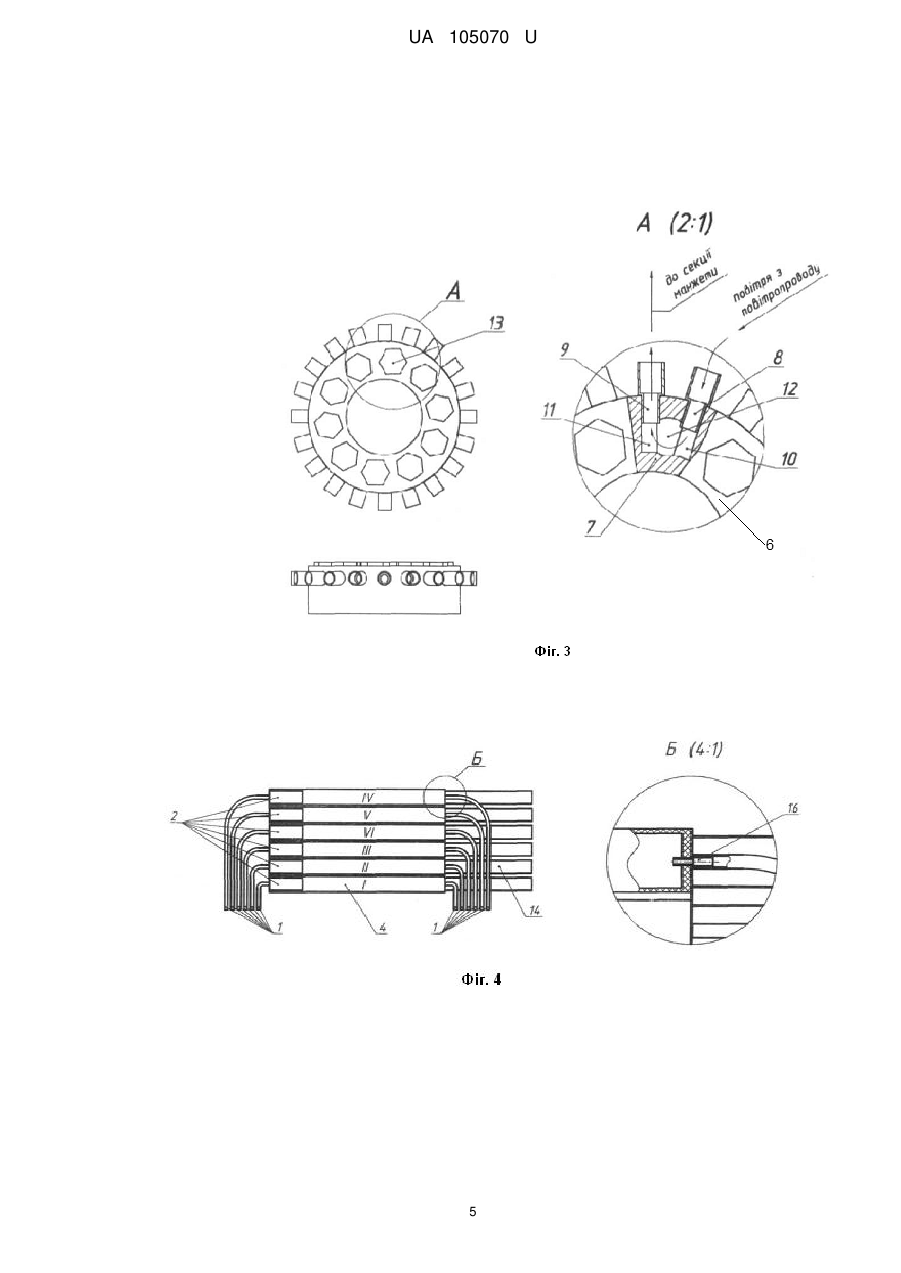

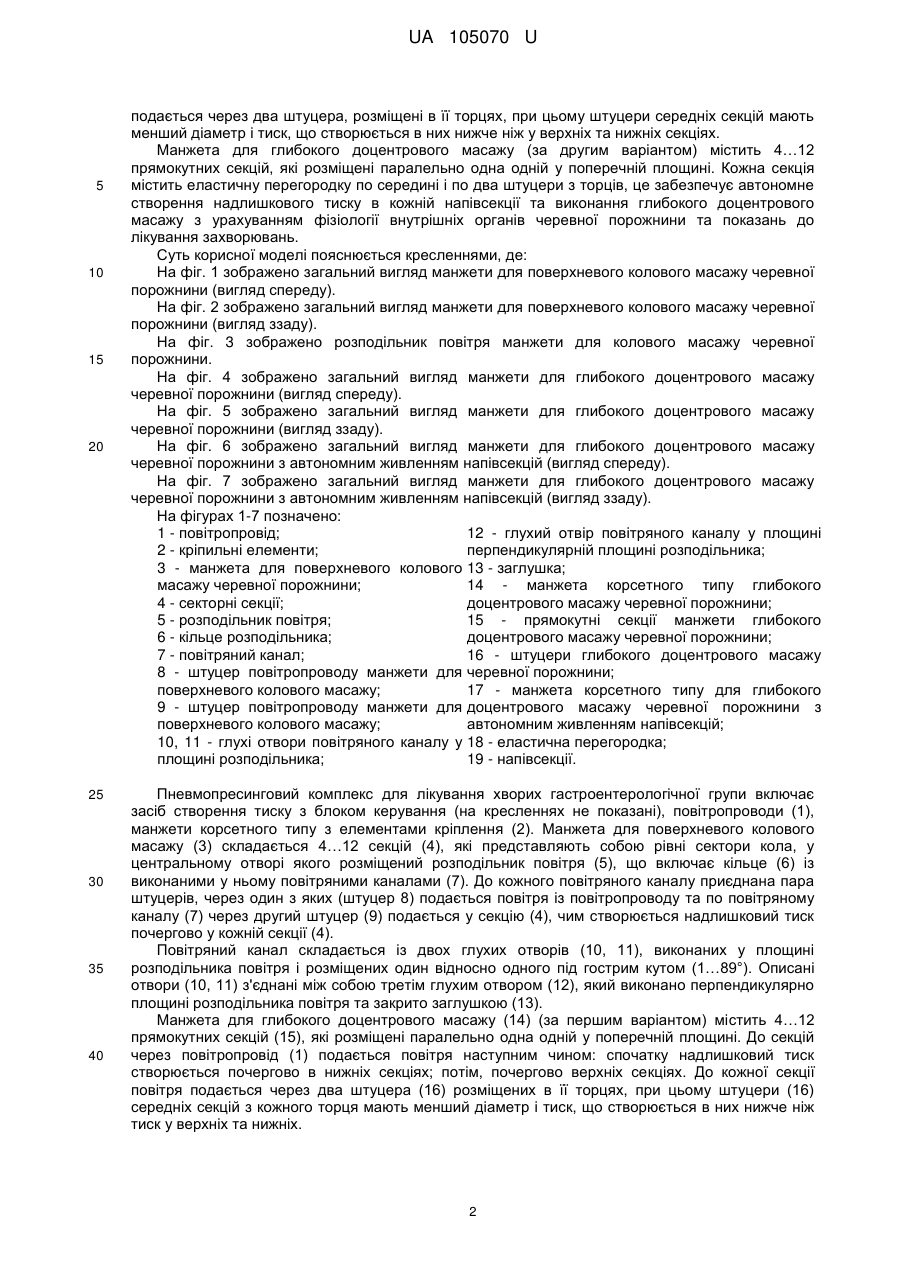

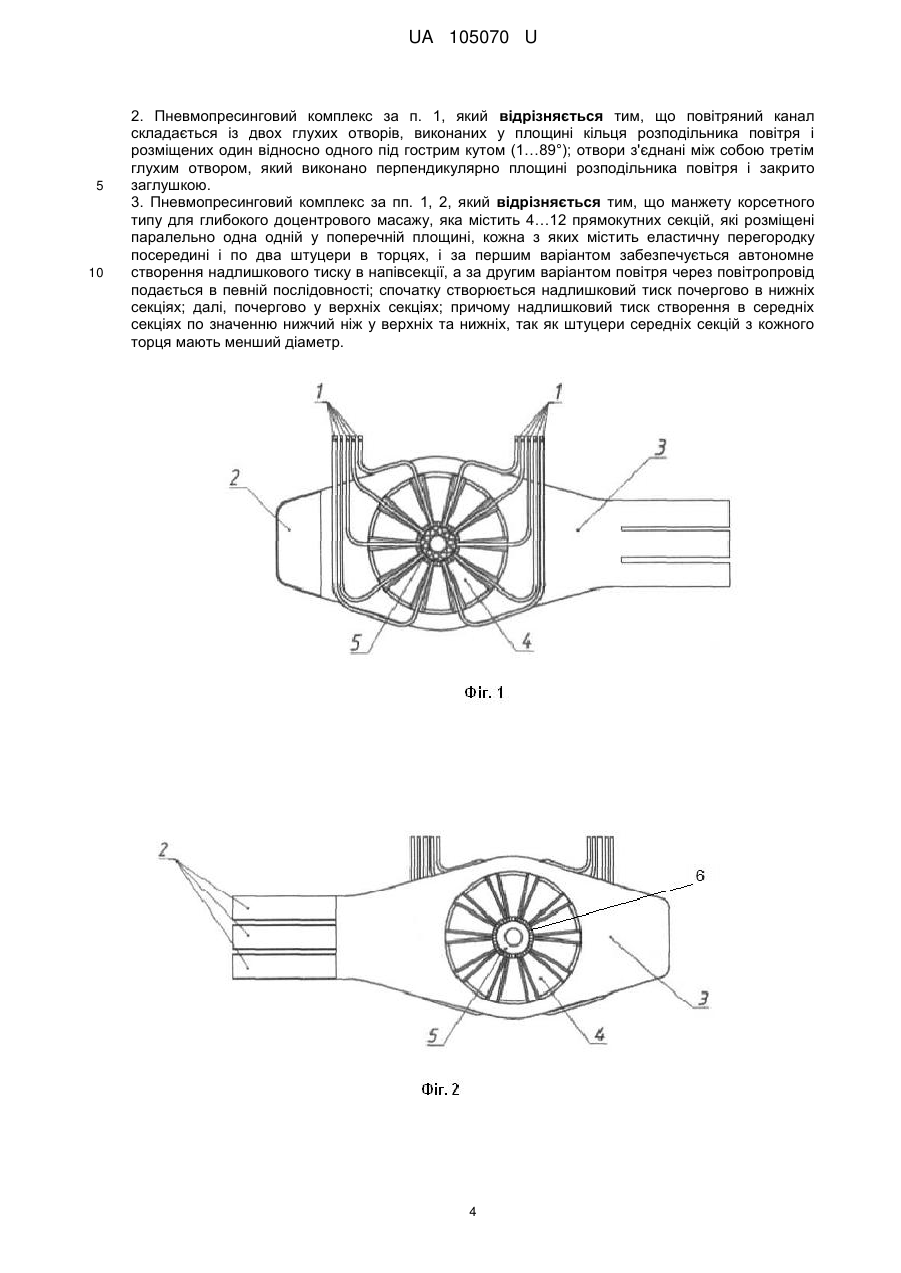

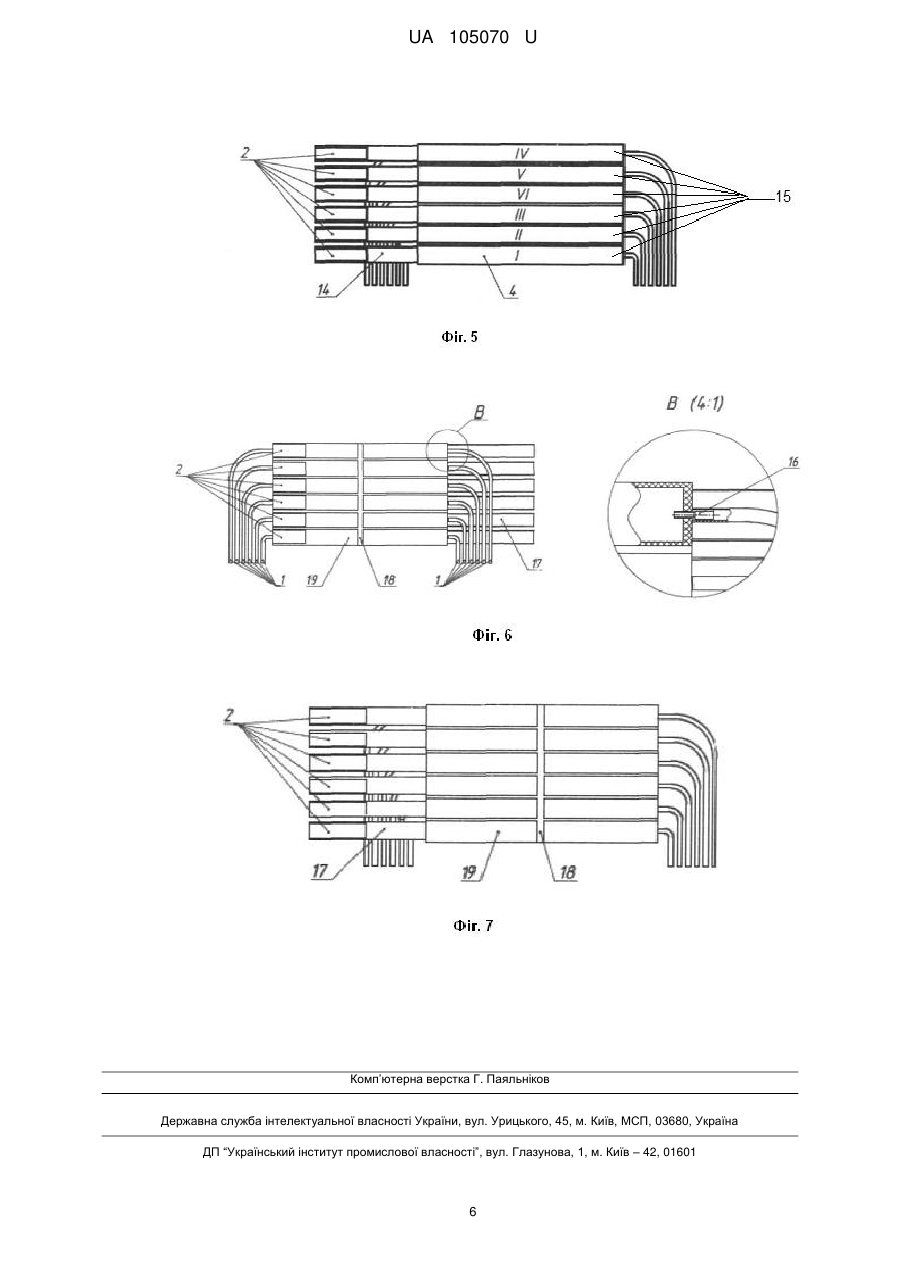

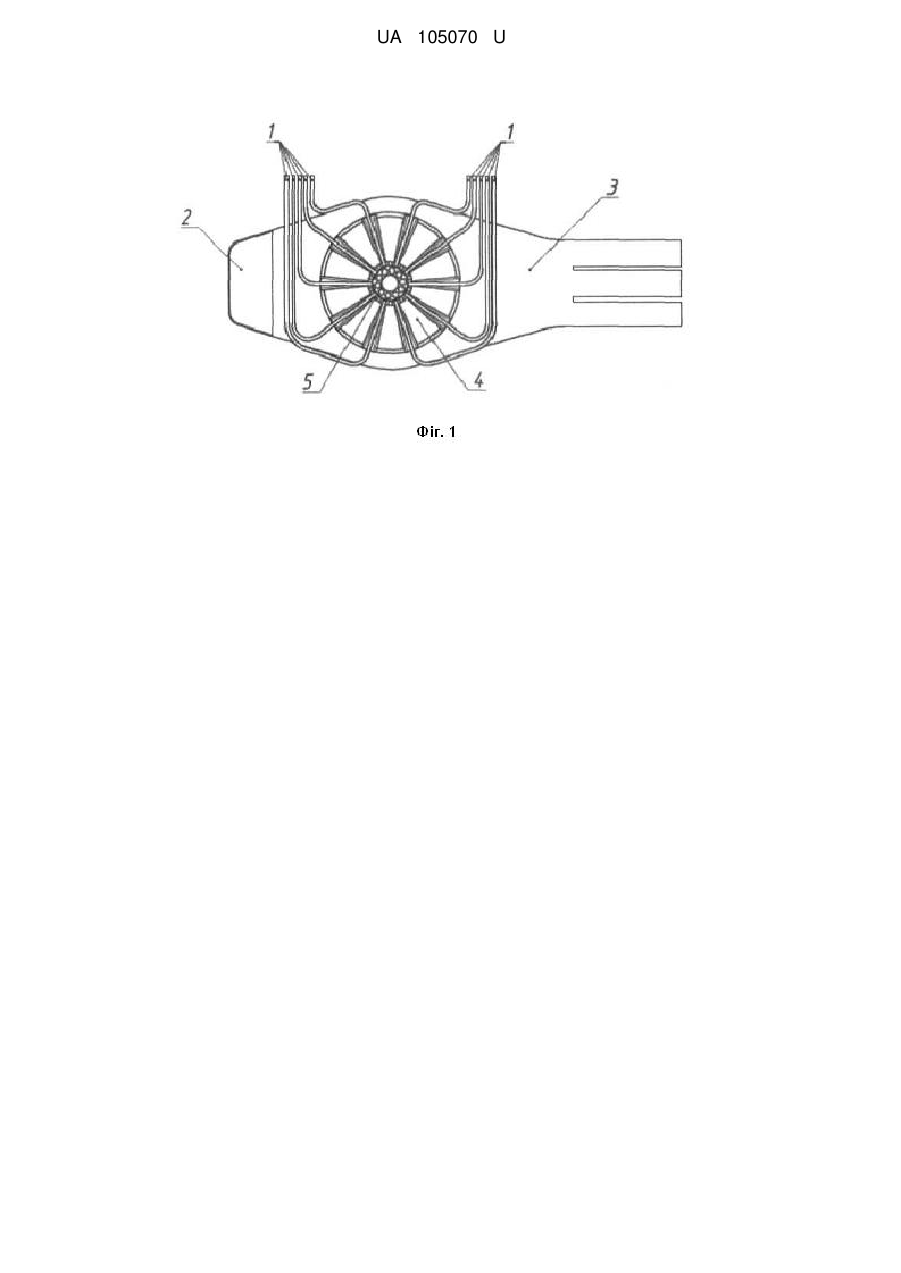

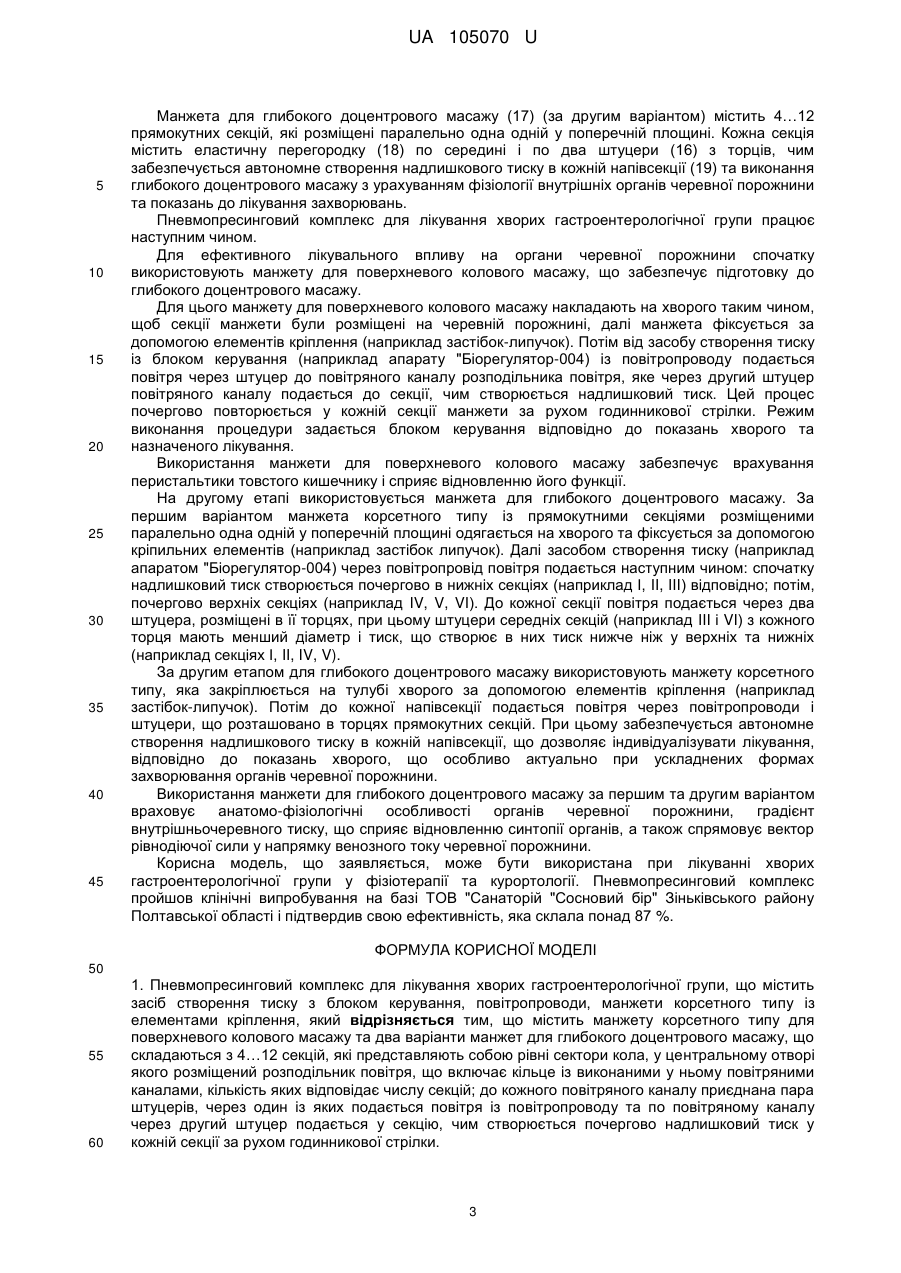

Реферат: Пневмопресинговий комплекс для лікування хворих гастроентерологічної групи містить засіб створення тиску з блоком керування, повітропроводи, манжети корсетного типу із елементами кріплення. Для поверхневого колового масажу містить манжету корсетного типу та два варіанти манжет для глибокого доцентрового масажу, що складаються з 4…12 секцій, які представляють собою рівні сектори кола, у центральному отворі якого розміщений розподільник повітря, що включає кільце із виконаними у ньому повітряними каналами, кількість яких відповідає числу секцій; до кожного повітряного каналу приєднана пара штуцерів, через один із яких подається повітря із повітропроводу та по повітряному каналу через другий штуцер подається у секцію, чим створюється почергово надлишковий тиск у кожній секції за рухом годинникової стрілки. UA 105070 U (12) UA 105070 U UA 105070 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме до пристроїв об'ємного пневмопресингу, і може бути використана у фізіотерапії та курортології при лікуванні хворих на хронічні гастрити і дуоденіти, при виразковій хворобі шлунка та дванадцятипалої кишки, при хронічних панкреатитах, дискінезіях жовчовивідних шляхів шлунка та кишок, при хронічному неінорекційному коліті, хворих з вісцероптозами та обумовленій ними венозній дискуляторній хворобі органів черевної порожнини. Відомий пневматичний вібратор [Патент RU 2208427, від 20.07.2003, А61Н 9/00], що містить м'яку оболонку з каналами, утвореними перегородками і встановленими між ними еластичними камерами, які розміщені в жорсткому каркасі, що відповідає профілю частини тіла, що масажується. Недоліком є те, що не враховуються фізіологічні особливості шлунково-кишкового тракту, що зумовлює низьку ефективність лікування хворих гастроентерологічної групи. Відомий пристрій для пневмомасажу [Патент UA 42227, від 25.06.2009, бюл. № 12, А61Н 9/00], що використовується зокрема для лікування шлунково-кишкового тракту та містить джерело та колектори підвищеного і зниженого тиску, засоби кореляції тиску, блок керування, набір аплікаторів, кожен з яких розділений жорсткою перегородкою на дві семеричні порожнини, кожна з яких з'єднана повітропроводом з відповідним виходом повітророзподільника. Недоліком відомого пристрою є те, що не забезпечується коловий поверхневий масаж органів черевної порожнини, який потрібний для лікування недостатньої рухливої функції кишечнику та інших захворювань гастроентерологічної групи. Відомий пристрій для масажу [Патент UA 44559, від 12.10. 2009, бюл. № 19, А61Н 9/00], що включає виконання масажу типу "колоподібне розтирання" та "колоподібне розминання". Він містить по два перпендикулярно розташовані мішки, які своєчасно та одночасно з'єднуються з атмосферою та колекторами підвищеного тиску; тримач та масажну камеру, швидкість руху та положення яких визначається сукупністю датчиків та блоком керування у відповідності до заданої програми. Недоліком пристрою є те, що не враховуються фізіологічні особливості роботи шлунковокишкового тракту, обмеженість лікувальної дії, складність конструкції та недостатня надійність у експлуатації. Найближчим аналогом є комбінований пристрій для впливу на перистальтику [DE 3238425 (А1), від 19.04. 1984, А61Н 9/00], що представляє собою манжету, виконану у вигляді корсета, у пневматичній частині якої знаходяться надувні секції прямокутного перерізу, що розташовані у декілька паралельних рядів. Недоліком найближчого аналога є обмеженість лікувальної дії, не враховується фізіологічна потреба у поверхневому та глибокому доцентровому пневмопресингу для забезпечення ефективного лікування хвороб гастроентерологічної групи. В основу корисної моделі поставлено задачу створення пневмопресиногового комплексу простої конструкції та надійної в експлуатації, який забезпечує ефективне лікування хворих гастроентерологічної групи, шляхом врахування анатомо-фізіологічних особливостей шлунковокишкового тракту, яке виконується поверхневим коловим та глибоким доцентровим масажем. Поставлена задача вирішується тим, що пневмопресинговий комплекс для лікування хворих гастроентерологічної групи містить засіб створення тиску з блоком керування, повітропроводи, манжети корсетного типу з елементами кріплення. Пневмопресинговий комплекс, згідно з корисною моделлю, містить манжету корсетного типу для поверхневого колового масажу та два варіанти манжет для глибокого доцентрового масажу. Згідно з корисною моделлю, манжета для поверхневого колового масажу складається з 4…12 секцій, які представляють собою рівні сектори кола, у центральному отворі якого розміщений розподільник повітря, що включає кільце із виконаними у ньому повітряними каналами, кількість яких відповідає числу секцій. До кожного повітряного каналу приєднана пара штуцерів, через один з яких подається повітря із повітропроводу та по повітряному каналу через другий штуцер подається у секцію, чим створюється надлишковий тиск почергово у кожній секції. Повітряний канал складається із двох глухих отворів, виконаних у площині розподільника повітря і розміщених один відносно одного під гострим кутом (1…89°). Описані отвори з'єднані між собою третім глухим отвором, який виконано перпендикулярно площині розподільника повітря та закритий заглушкою. Манжета для глибокого доцентрового масажу (за першим варіантом) містить 4…12 прямокутних секцій, які розміщені паралельно одна одній у поперечній площині. До секцій через повітропровід подається повітря наступним чином: спочатку надлишковий тиск створюється почергово в нижніх секціях; потім почергово у верхніх секціях. До кожної секції повітря 1 UA 105070 U 5 10 15 20 25 30 35 40 подається через два штуцера, розміщені в її торцях, при цьому штуцери середніх секцій мають менший діаметр і тиск, що створюється в них нижче ніж у верхніх та нижніх секціях. Манжета для глибокого доцентрового масажу (за другим варіантом) містить 4…12 прямокутних секцій, які розміщені паралельно одна одній у поперечній площині. Кожна секція містить еластичну перегородку по середині і по два штуцери з торців, це забезпечує автономне створення надлишкового тиску в кожній напівсекції та виконання глибокого доцентрового масажу з урахуванням фізіології внутрішніх органів черевної порожнини та показань до лікування захворювань. Суть корисної моделі пояснюється кресленнями, де: На фіг. 1 зображено загальний вигляд манжети для поверхневого колового масажу черевної порожнини (вигляд спереду). На фіг. 2 зображено загальний вигляд манжети для поверхневого колового масажу черевної порожнини (вигляд ззаду). На фіг. 3 зображено розподільник повітря манжети для колового масажу черевної порожнини. На фіг. 4 зображено загальний вигляд манжети для глибокого доцентрового масажу черевної порожнини (вигляд спереду). На фіг. 5 зображено загальний вигляд манжети для глибокого доцентрового масажу черевної порожнини (вигляд ззаду). На фіг. 6 зображено загальний вигляд манжети для глибокого доцентрового масажу черевної порожнини з автономним живленням напівсекцій (вигляд спереду). На фіг. 7 зображено загальний вигляд манжети для глибокого доцентрового масажу черевної порожнини з автономним живленням напівсекцій (вигляд ззаду). На фігурах 1-7 позначено: 1 - повітропровід; 12 - глухий отвір повітряного каналу у площині 2 - кріпильні елементи; перпендикулярній площині розподільника; 3 - манжета для поверхневого колового 13 - заглушка; масажу черевної порожнини; 14 - манжета корсетного типу глибокого 4 - секторні секції; доцентрового масажу черевної порожнини; 5 - розподільник повітря; 15 - прямокутні секції манжети глибокого 6 - кільце розподільника; доцентрового масажу черевної порожнини; 7 - повітряний канал; 16 - штуцери глибокого доцентрового масажу 8 - штуцер повітропроводу манжети для черевної порожнини; поверхневого колового масажу; 17 - манжета корсетного типу для глибокого 9 - штуцер повітропроводу манжети для доцентрового масажу черевної порожнини з поверхневого колового масажу; автономним живленням напівсекцій; 10, 11 - глухі отвори повітряного каналу у 18 - еластична перегородка; площині розподільника; 19 - напівсекції. Пневмопресинговий комплекс для лікування хворих гастроентерологічної групи включає засіб створення тиску з блоком керування (на кресленнях не показані), повітропроводи (1), манжети корсетного типу з елементами кріплення (2). Манжета для поверхневого колового масажу (3) складається 4…12 секцій (4), які представляють собою рівні сектори кола, у центральному отворі якого розміщений розподільник повітря (5), що включає кільце (6) із виконаними у ньому повітряними каналами (7). До кожного повітряного каналу приєднана пара штуцерів, через один з яких (штуцер 8) подається повітря із повітропроводу та по повітряному каналу (7) через другий штуцер (9) подається у секцію (4), чим створюється надлишковий тиск почергово у кожній секції (4). Повітряний канал складається із двох глухих отворів (10, 11), виконаних у площині розподільника повітря і розміщених один відносно одного під гострим кутом (1…89°). Описані отвори (10, 11) з'єднані між собою третім глухим отвором (12), який виконано перпендикулярно площині розподільника повітря та закрито заглушкою (13). Манжета для глибокого доцентрового масажу (14) (за першим варіантом) містить 4…12 прямокутних секцій (15), які розміщені паралельно одна одній у поперечній площині. До секцій через повітропровід (1) подається повітря наступним чином: спочатку надлишковий тиск створюється почергово в нижніх секціях; потім, почергово верхніх секціях. До кожної секції повітря подається через два штуцера (16) розміщених в її торцях, при цьому штуцери (16) середніх секцій з кожного торця мають менший діаметр і тиск, що створюється в них нижче ніж тиск у верхніх та нижніх. 2 UA 105070 U 5 10 15 20 25 30 35 40 45 Манжета для глибокого доцентрового масажу (17) (за другим варіантом) містить 4…12 прямокутних секцій, які розміщені паралельно одна одній у поперечній площині. Кожна секція містить еластичну перегородку (18) по середині і по два штуцери (16) з торців, чим забезпечується автономне створення надлишкового тиску в кожній напівсекції (19) та виконання глибокого доцентрового масажу з урахуванням фізіології внутрішніх органів черевної порожнини та показань до лікування захворювань. Пневмопресинговий комплекс для лікування хворих гастроентерологічної групи працює наступним чином. Для ефективного лікувального впливу на органи черевної порожнини спочатку використовують манжету для поверхневого колового масажу, що забезпечує підготовку до глибокого доцентрового масажу. Для цього манжету для поверхневого колового масажу накладають на хворого таким чином, щоб секції манжети були розміщені на черевній порожнині, далі манжета фіксується за допомогою елементів кріплення (наприклад застібок-липучок). Потім від засобу створення тиску із блоком керування (наприклад апарату "Біорегулятор-004) із повітропроводу подається повітря через штуцер до повітряного каналу розподільника повітря, яке через другий штуцер повітряного каналу подається до секції, чим створюється надлишковий тиск. Цей процес почергово повторюється у кожній секції манжети за рухом годинникової стрілки. Режим виконання процедури задається блоком керування відповідно до показань хворого та назначеного лікування. Використання манжети для поверхневого колового масажу забезпечує врахування перистальтики товстого кишечнику і сприяє відновленню його функції. На другому етапі використовується манжета для глибокого доцентрового масажу. За першим варіантом манжета корсетного типу із прямокутними секціями розміщеними паралельно одна одній у поперечній площині одягається на хворого та фіксується за допомогою кріпильних елементів (наприклад застібок липучок). Далі засобом створення тиску (наприклад апаратом "Біорегулятор-004) через повітропровід повітря подається наступним чином: спочатку надлишковий тиск створюється почергово в нижніх секціях (наприклад І, II, III) відповідно; потім, почергово верхніх секціях (наприклад IV, V, VI). До кожної секції повітря подається через два штуцера, розміщені в її торцях, при цьому штуцери середніх секцій (наприклад III і VI) з кожного торця мають менший діаметр і тиск, що створює в них тиск нижче ніж у верхніх та нижніх (наприклад секціях І, II, IV, V). За другим етапом для глибокого доцентрового масажу використовують манжету корсетного типу, яка закріплюється на тулубі хворого за допомогою елементів кріплення (наприклад застібок-липучок). Потім до кожної напівсекції подається повітря через повітропроводи і штуцери, що розташовано в торцях прямокутних секцій. При цьому забезпечується автономне створення надлишкового тиску в кожній напівсекції, що дозволяє індивідуалізувати лікування, відповідно до показань хворого, що особливо актуально при ускладнених формах захворювання органів черевної порожнини. Використання манжети для глибокого доцентрового масажу за першим та другим варіантом враховує анатомо-фізіологічні особливості органів черевної порожнини, градієнт внутрішньочеревного тиску, що сприяє відновленню синтопії органів, а також спрямовує вектор рівнодіючої сили у напрямку венозного току черевної порожнини. Корисна модель, що заявляється, може бути використана при лікуванні хворих гастроентерологічної групи у фізіотерапії та курортології. Пневмопресинговий комплекс пройшов клінічні випробування на базі ТОВ "Санаторій "Сосновий бір" Зіньківського району Полтавської області і підтвердив свою ефективність, яка склала понад 87 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Пневмопресинговий комплекс для лікування хворих гастроентерологічної групи, що містить засіб створення тиску з блоком керування, повітропроводи, манжети корсетного типу із елементами кріплення, який відрізняється тим, що містить манжету корсетного типу для поверхневого колового масажу та два варіанти манжет для глибокого доцентрового масажу, що складаються з 4…12 секцій, які представляють собою рівні сектори кола, у центральному отворі якого розміщений розподільник повітря, що включає кільце із виконаними у ньому повітряними каналами, кількість яких відповідає числу секцій; до кожного повітряного каналу приєднана пара штуцерів, через один із яких подається повітря із повітропроводу та по повітряному каналу через другий штуцер подається у секцію, чим створюється почергово надлишковий тиск у кожній секції за рухом годинникової стрілки. 3 UA 105070 U 5 10 2. Пневмопресинговий комплекс за п. 1, який відрізняється тим, що повітряний канал складається із двох глухих отворів, виконаних у площині кільця розподільника повітря і розміщених один відносно одного під гострим кутом (1…89°); отвори з'єднані між собою третім глухим отвором, який виконано перпендикулярно площині розподільника повітря і закрито заглушкою. 3. Пневмопресинговий комплекс за пп. 1, 2, який відрізняється тим, що манжету корсетного типу для глибокого доцентрового масажу, яка містить 4…12 прямокутних секцій, які розміщені паралельно одна одній у поперечній площині, кожна з яких містить еластичну перегородку посередині і по два штуцери в торцях, і за першим варіантом забезпечується автономне створення надлишкового тиску в напівсекції, а за другим варіантом повітря через повітропровід подається в певній послідовності; спочатку створюється надлишковий тиск почергово в нижніх секціях; далі, почергово у верхніх секціях; причому надлишковий тиск створення в середніх секціях по значенню нижчий ніж у верхніх та нижніх, так як штуцери середніх секцій з кожного торця мають менший діаметр. 4 UA 105070 U 5 UA 105070 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
