Спосіб пневмопресингового лікування порушення функцій органів черевної порожнини

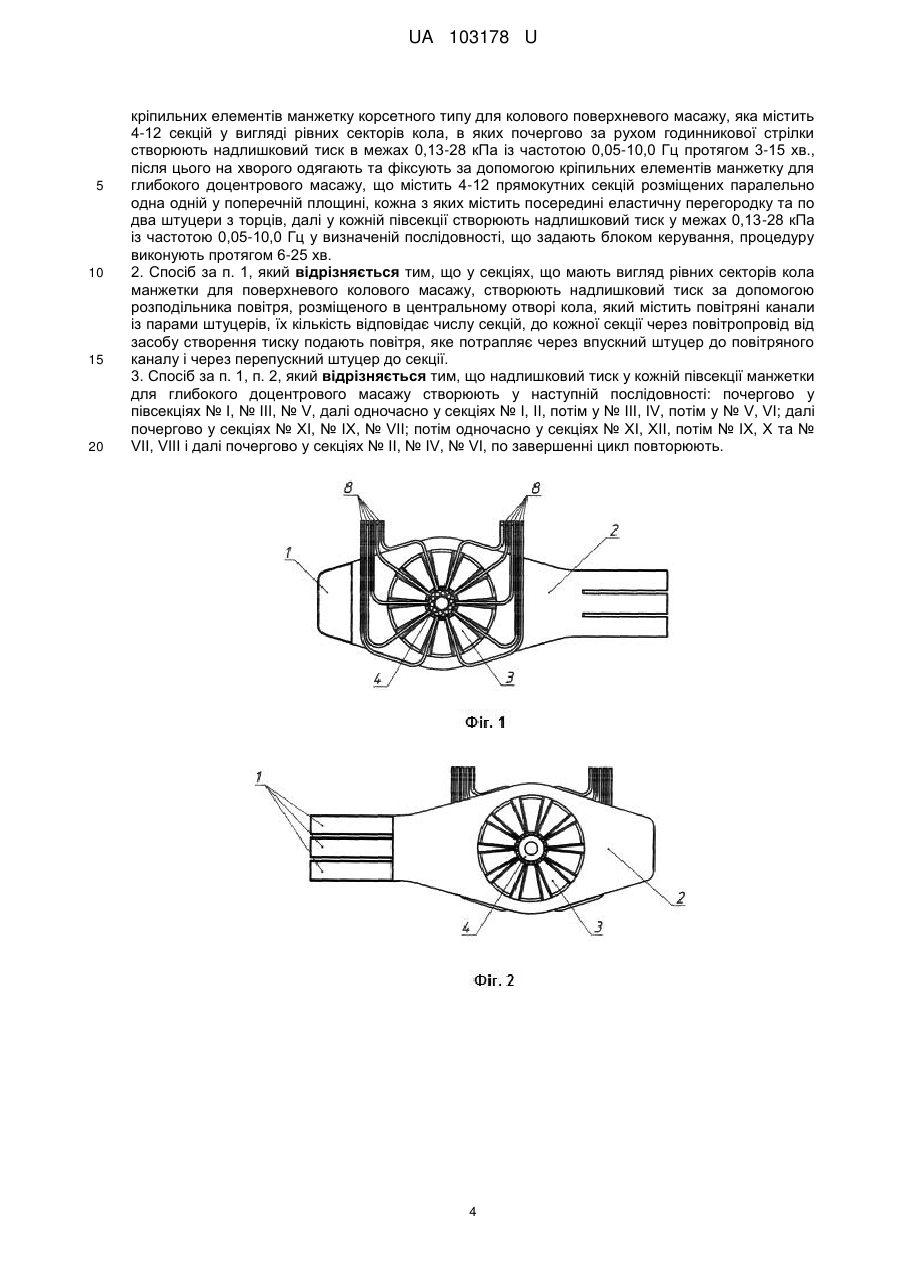

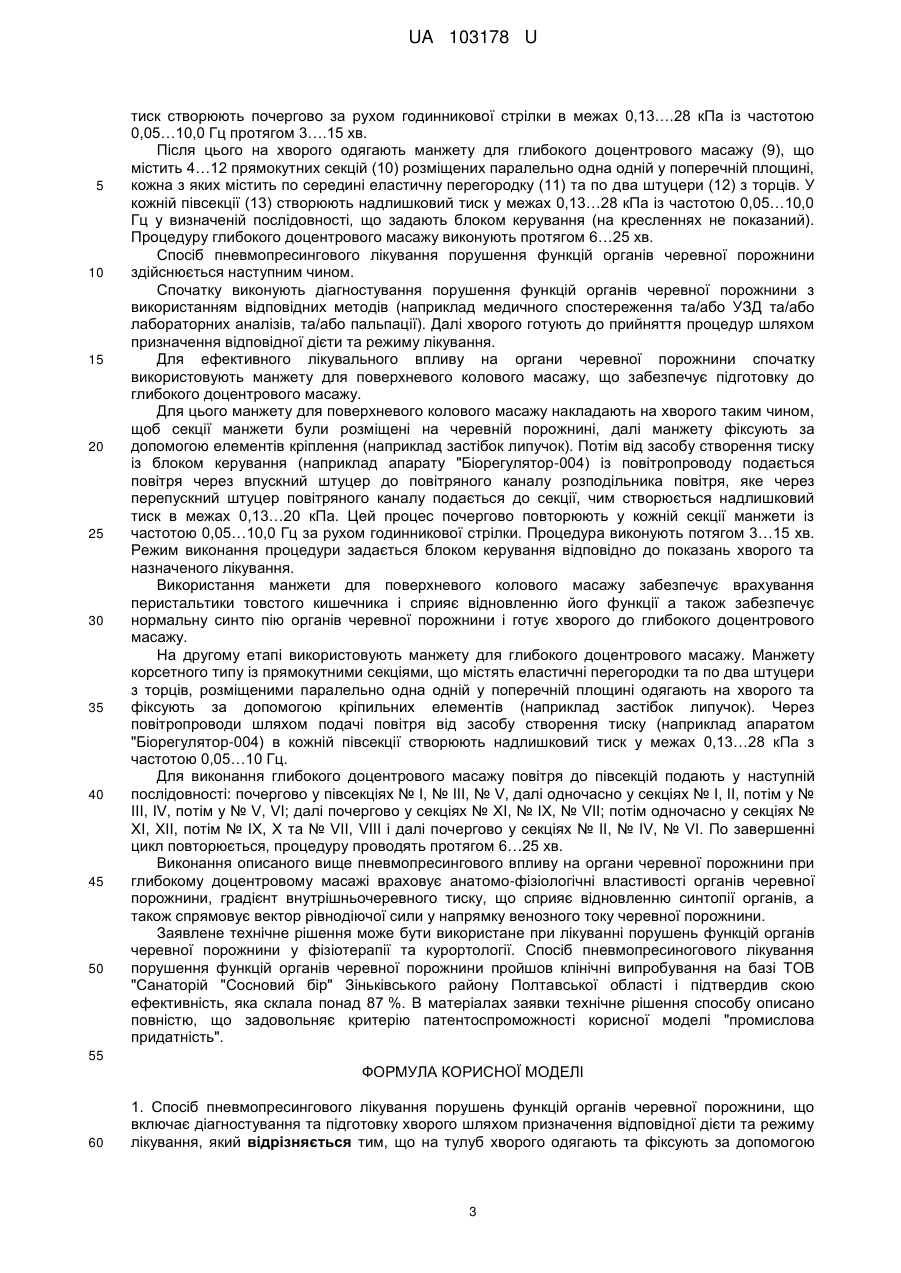

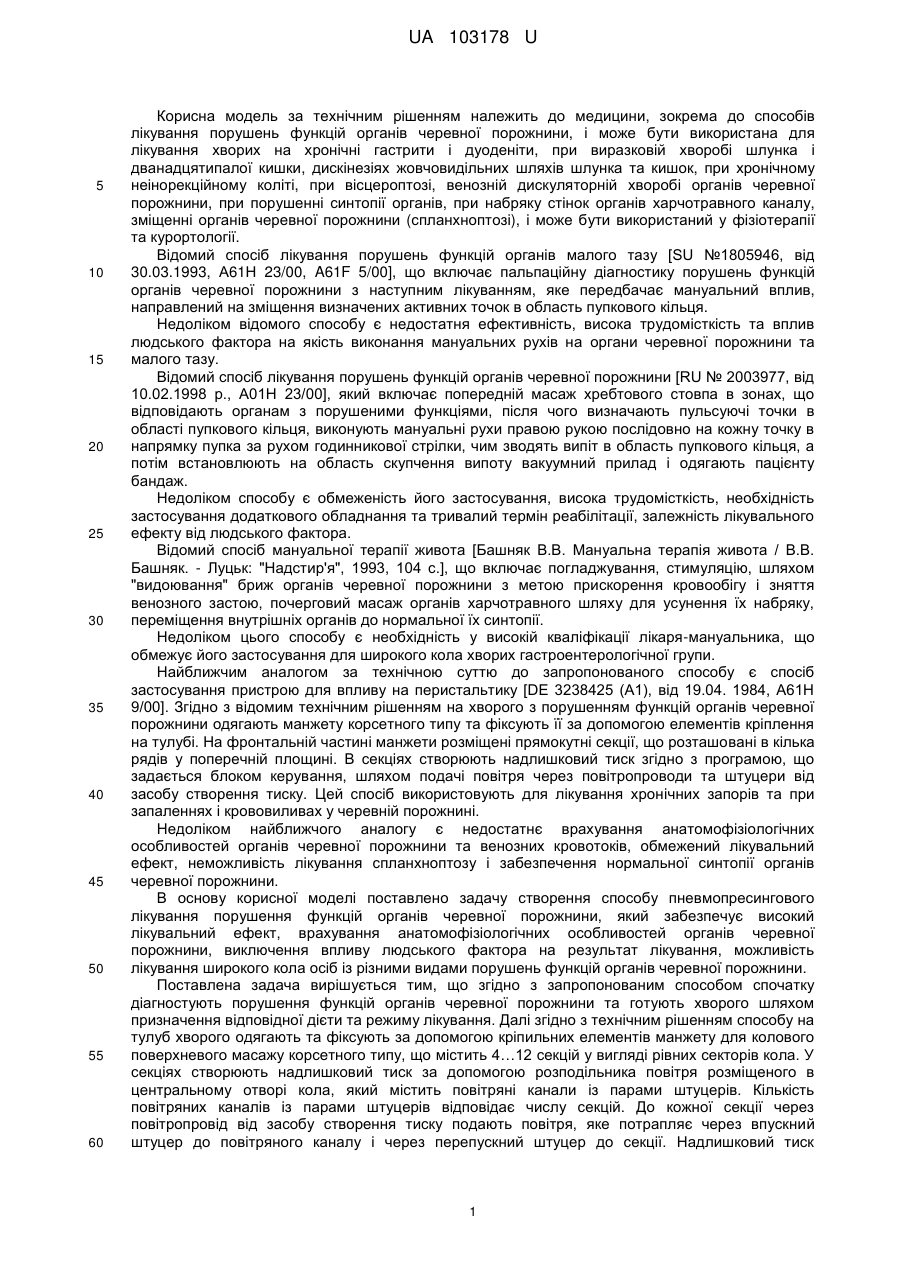

Реферат: Спосіб пневмопресингового лікування порушень функцій органів черевної порожнини включає діагностування та підготовку хворого шляхом призначення відповідної дієти та режиму лікування. На тулуб хворого одягають та фіксують за допомогою кріпильних елементів манжетку корсетного типу для колового поверхневого масажу, який містить 4-12 секцій у вигляді рівних секторів кола, в яких почергово за рухом годинникової стрілки створюють надлишковий тиск в межах 0,13-28 кПа із частотою 0,05-10,0 Гц протягом 3-15 хв. Після цього на хворого одягають та фіксують за допомогою кріпильних елементів манжетку для глибокого доцентрового масажу, що містить 4-12 прямокутних секцій, розміщених паралельно одна одній у поперечній площині, кожна з яких містить посередині еластичну перегородку та по два штуцери з торців, далі у кожній півсекції створюють надлишковий тиск у межах 0,13-28 кПа із частотою 0,05-10,0 Гц у визначеній послідовності, що задають блоком керування, процедуру виконують протягом 6-25 хв. UA 103178 U (12) UA 103178 U UA 103178 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель за технічним рішенням належить до медицини, зокрема до способів лікування порушень функцій органів черевної порожнини, і може бути використана для лікування хворих на хронічні гастрити і дуоденіти, при виразковій хворобі шлунка і дванадцятипалої кишки, дискінезіях жовчовидільних шляхів шлунка та кишок, при хронічному неінорекційному коліті, при вісцероптозі, венозній дискуляторній хворобі органів черевної порожнини, при порушенні синтопії органів, при набряку стінок органів харчотравного каналу, зміщенні органів черевної порожнини (спланхноптозі), і може бути використаний у фізіотерапії та курортології. Відомий спосіб лікування порушень функцій органів малого тазу [SU №1805946, від 30.03.1993, А61Н 23/00, A61F 5/00], що включає пальпаційну діагностику порушень функцій органів черевної порожнини з наступним лікуванням, яке передбачає мануальний вплив, направлений на зміщення визначених активних точок в область пупкового кільця. Недоліком відомого способу є недостатня ефективність, висока трудомісткість та вплив людського фактора на якість виконання мануальних рухів на органи черевної порожнини та малого тазу. Відомий спосіб лікування порушень функцій органів черевної порожнини [RU № 2003977, від 10.02.1998 p., A01H 23/00], який включає попередній масаж хребтового стовпа в зонах, що відповідають органам з порушеними функціями, після чого визначають пульсуючі точки в області пупкового кільця, виконують мануальні рухи правою рукою послідовно на кожну точку в напрямку пупка за рухом годинникової стрілки, чим зводять випіт в область пупкового кільця, а потім встановлюють на область скупчення випоту вакуумний прилад і одягають пацієнту бандаж. Недоліком способу є обмеженість його застосування, висока трудомісткість, необхідність застосування додаткового обладнання та тривалий термін реабілітації, залежність лікувального ефекту від людського фактора. Відомий спосіб мануальної терапії живота [Башняк В.В. Мануальна терапія живота / В.В. Башняк. - Луцьк: "Надстир'я", 1993, 104 с.], що включає погладжування, стимуляцію, шляхом "видоювання" бриж органів черевної порожнини з метою прискорення кровообігу і зняття венозного застою, почерговий масаж органів харчотравного шляху для усунення їх набряку, переміщення внутрішніх органів до нормальної їх синтопії. Недоліком цього способу є необхідність у високій кваліфікації лікаря-мануальника, що обмежує його застосування для широкого кола хворих гастроентерологічної групи. Найближчим аналогом за технічною суттю до запропонованого способу є спосіб застосування пристрою для впливу на перистальтику [DE 3238425 (А1), від 19.04. 1984, А61Н 9/00]. Згідно з відомим технічним рішенням на хворого з порушенням функцій органів черевної порожнини одягають манжету корсетного типу та фіксують її за допомогою елементів кріплення на тулубі. На фронтальній частині манжети розміщені прямокутні секції, що розташовані в кілька рядів у поперечній площині. В секціях створюють надлишковий тиск згідно з програмою, що задається блоком керування, шляхом подачі повітря через повітропроводи та штуцери від засобу створення тиску. Цей спосіб використовують для лікування хронічних запорів та при запаленнях і крововиливах у черевній порожнині. Недоліком найближчого аналогу є недостатнє врахування анатомофізіологічних особливостей органів черевної порожнини та венозних кровотоків, обмежений лікувальний ефект, неможливість лікування спланхноптозу і забезпечення нормальної синтопії органів черевної порожнини. В основу корисної моделі поставлено задачу створення способу пневмопресингового лікування порушення функцій органів черевної порожнини, який забезпечує високий лікувальний ефект, врахування анатомофізіологічних особливостей органів черевної порожнини, виключення впливу людського фактора на результат лікування, можливість лікування широкого кола осіб із різними видами порушень функцій органів черевної порожнини. Поставлена задача вирішується тим, що згідно з запропонованим способом спочатку діагностують порушення функцій органів черевної порожнини та готують хворого шляхом призначення відповідної дієти та режиму лікування. Далі згідно з технічним рішенням способу на тулуб хворого одягають та фіксують за допомогою кріпильних елементів манжету для колового поверхневого масажу корсетного типу, що містить 4…12 секцій у вигляді рівних секторів кола. У секціях створюють надлишковий тиск за допомогою розподільника повітря розміщеного в центральному отворі кола, який містить повітряні канали із парами штуцерів. Кількість повітряних каналів із парами штуцерів відповідає числу секцій. До кожної секції через повітропровід від засобу створення тиску подають повітря, яке потрапляє через впускний штуцер до повітряного каналу і через перепускний штуцер до секції. Надлишковий тиск 1 UA 103178 U 5 10 15 20 25 30 35 40 45 50 55 створюють почергово за рухом годинникової стрілки в межах 0,13….28 кПа із частотою 0,05…10,0 Гц протягом 3…15 хв. Після цього на хворого одягають манжету для глибокого доцентрового масажу, що містить 4…12 прямокутних секцій розміщених паралельно одна одній у поперечній площині, кожна з яких містить посередині еластичну перегородку та по два штуцери з торців. У кожній півсекції створюють надлишковий тиск у межах 0,13…28 кПа із частотою 0,05…10,0 Гц у визначеній послідовності, що задають блоком керування. Процедуру глибокого доцентрового масажу виконують протягом 6….25 хв. Надлишковий тиск у кожній півсекції манжети для глибокого доцентрового масажу створюють у наступній послідовності: почергово у півсекціях № І, № III, № V, далі одночасно у секціях № І, II, потім у № III, IV, потім у № V, VI; далі почергово у секціях № XI, № IX, № VII; потім одночасно у секціях № XI, XII, потім № IX, X та № VII, VIII і далі почергово у секціях № II, № IV, № VI, по завершенні цикл повторюють. Виконаний заявником аналіз рівня техніки, який включає пошук по патентним та науковотехнічним джерелам інформації, виявлення джерел, які містять відомості про аналоги заявленої корисної моделі, дозволив встановити, що заявник не виявив аналог, який характеризується ознаками ідентичними всім істотним ознакам технічного рішення. Виявлення аналогу як найбільш близького до істотних дозволило встановити сукупність істотних ознак по відношенню до передбаченого технічного результату відомих ознак в заявленому технічному рішенні, яке виявлене в формулі корисної моделі. Отже, корисна модель відповідає критерію патентоспроможності - "новизна". Суть технічного рішення пояснюється кресленнями: На фіг. 1 - зображено загальний вигляд манжети для поверхневого колового масажу органів черевної порожнини (вигляд спереду). На фіг. 2 - зображено загальний вигляд манжети для поверхневого колового масажу черевної порожнини (вигляд ззаду). На фіг. 3. - зображено розподільник повітря манжети для колового масажу органів черевної порожнини (вигляд зверху). На фіг. 4 - зображено розріз розподільника повітря манжети для колового масажу органів черевної порожнини. На фіг. 5 - зображено розподільник повітря манжети для колового масажу органів черевної порожнини (вигляд збоку). На фіг. 6 - зображено загальний вигляд манжети для глибокого доцентрового масажу органів черевної порожнини. На фіг. 7 - зображено розріз манжети для глибокого доцентрового масажу органів черевної порожнини. На фігурах 1-7 позначено: 1 - кріпильні елементи; 2 - манжета для поверхневого колового кола; 3 - секції у вигляді рівних секторів масажу черевної порожнини; 4 - розподільник повітря; 5 - повітряний канал; 6 - впускний штуцер повітропроводу манжети для поверхневого колового масажу; 7 - перепускний штуцер повітропроводу манжети для поверхневого колового масажу; 8 - повітропровід; 9 - манжета глибокого доцентрового масажу черевної порожнини; 10 - прямокутні секції манжети глибокого доцентрового масажу черевної порожнини; 11 - еластична перегородка; 12 - штуцери повітропроводів манжети для глибокого доцентрового масажу черевної порожнини; 13 - півсекції. Згідно технічного рішення способу на тулуб хворого одягають та фіксують за допомогою кріпильних елементів (1) манжету для колового поверхневого масажу (2) корсетного типу, що містить 4…12 секцій (3) у вигляді рівних секторів кола. У секціях створюють надлишковий тиск за допомогою розподільника повітря (4) розміщеного в центральному отворі кола, який містить повітряні канали (5) із парами штуцерів (6, 7). Кількість повітряних каналів (5) із парами штуцерів (6, 7) відповідає числу секцій (3). До кожної секції (3) через повітряпровід (8) від засобу створення тиску (на кресленнях не показаний) подають повітря, яке потрапляє через впускний штуцер (6) до повітряного каналу (5) і через перепускний штуцер (7) до секції (3). Надлишковий 2 UA 103178 U 5 10 15 20 25 30 35 40 45 50 тиск створюють почергово за рухом годинникової стрілки в межах 0,13….28 кПа із частотою 0,05…10,0 Гц протягом 3….15 хв. Після цього на хворого одягають манжету для глибокого доцентрового масажу (9), що містить 4…12 прямокутних секцій (10) розміщених паралельно одна одній у поперечній площині, кожна з яких містить по середині еластичну перегородку (11) та по два штуцери (12) з торців. У кожній півсекції (13) створюють надлишковий тиск у межах 0,13…28 кПа із частотою 0,05…10,0 Гц у визначеній послідовності, що задають блоком керування (на кресленнях не показаний). Процедуру глибокого доцентрового масажу виконують протягом 6…25 хв. Спосіб пневмопресингового лікування порушення функцій органів черевної порожнини здійснюється наступним чином. Спочатку виконують діагностування порушення функцій органів черевної порожнини з використанням відповідних методів (наприклад медичного спостереження та/або УЗД та/або лабораторних аналізів, та/або пальпації). Далі хворого готують до прийняття процедур шляхом призначення відповідної дієти та режиму лікування. Для ефективного лікувального впливу на органи черевної порожнини спочатку використовують манжету для поверхневого колового масажу, що забезпечує підготовку до глибокого доцентрового масажу. Для цього манжету для поверхневого колового масажу накладають на хворого таким чином, щоб секції манжети були розміщені на черевній порожнині, далі манжету фіксують за допомогою елементів кріплення (наприклад застібок липучок). Потім від засобу створення тиску із блоком керування (наприклад апарату "Біорегулятор-004) із повітропроводу подається повітря через впускний штуцер до повітряного каналу розподільника повітря, яке через перепускний штуцер повітряного каналу подається до секції, чим створюється надлишковий тиск в межах 0,13…20 кПа. Цей процес почергово повторюють у кожній секції манжети із частотою 0,05…10,0 Гц за рухом годинникової стрілки. Процедура виконують потягом 3…15 хв. Режим виконання процедури задається блоком керування відповідно до показань хворого та назначеного лікування. Використання манжети для поверхневого колового масажу забезпечує врахування перистальтики товстого кишечника і сприяє відновленню його функції а також забезпечує нормальну синто пію органів черевної порожнини і готує хворого до глибокого доцентрового масажу. На другому етапі використовують манжету для глибокого доцентрового масажу. Манжету корсетного типу із прямокутними секціями, що містять еластичні перегородки та по два штуцери з торців, розміщеними паралельно одна одній у поперечній площині одягають на хворого та фіксують за допомогою кріпильних елементів (наприклад застібок липучок). Через повітропроводи шляхом подачі повітря від засобу створення тиску (наприклад апаратом "Біорегулятор-004) в кожній півсекції створюють надлишковий тиск у межах 0,13…28 кПа з частотою 0,05…10 Гц. Для виконання глибокого доцентрового масажу повітря до півсекцій подають у наступній послідовності: почергово у півсекціях № І, № III, № V, далі одночасно у секціях № І, II, потім у № III, IV, потім у № V, VI; далі почергово у секціях № XI, № IX, № VII; потім одночасно у секціях № XI, XII, потім № IX, X та № VII, VIII і далі почергово у секціях № II, № IV, № VI. По завершенні цикл повторюється, процедуру проводять протягом 6…25 хв. Виконання описаного вище пневмопресингового впливу на органи черевної порожнини при глибокому доцентровому масажі враховує анатомо-фізіологічні властивості органів черевної порожнини, градієнт внутрішньочеревного тиску, що сприяє відновленню синтопії органів, а також спрямовує вектор рівнодіючої сили у напрямку венозного току черевної порожнини. Заявлене технічне рішення може бути використане при лікуванні порушень функцій органів черевної порожнини у фізіотерапії та курортології. Спосіб пневмопресиногового лікування порушення функцій органів черевної порожнини пройшов клінічні випробування на базі ТОВ "Санаторій "Сосновий бір" Зіньківського району Полтавської області і підтвердив скою ефективність, яка склала понад 87 %. В матеріалах заявки технічне рішення способу описано повністю, що задовольняє критерію патентоспроможності корисної моделі "промислова придатність". 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Спосіб пневмопресингового лікування порушень функцій органів черевної порожнини, що включає діагностування та підготовку хворого шляхом призначення відповідної дієти та режиму лікування, який відрізняється тим, що на тулуб хворого одягають та фіксують за допомогою 3 UA 103178 U 5 10 15 20 кріпильних елементів манжетку корсетного типу для колового поверхневого масажу, яка містить 4-12 секцій у вигляді рівних секторів кола, в яких почергово за рухом годинникової стрілки створюють надлишковий тиск в межах 0,13-28 кПа із частотою 0,05-10,0 Гц протягом 3-15 хв., після цього на хворого одягають та фіксують за допомогою кріпильних елементів манжетку для глибокого доцентрового масажу, що містить 4-12 прямокутних секцій розміщених паралельно одна одній у поперечній площині, кожна з яких містить посередині еластичну перегородку та по два штуцери з торців, далі у кожній півсекції створюють надлишковий тиск у межах 0,13-28 кПа із частотою 0,05-10,0 Гц у визначеній послідовності, що задають блоком керування, процедуру виконують протягом 6-25 хв. 2. Спосіб за п. 1, який відрізняється тим, що у секціях, що мають вигляд рівних секторів кола манжетки для поверхневого колового масажу, створюють надлишковий тиск за допомогою розподільника повітря, розміщеного в центральному отворі кола, який містить повітряні канали із парами штуцерів, їх кількість відповідає числу секцій, до кожної секції через повітропровід від засобу створення тиску подають повітря, яке потрапляє через впускний штуцер до повітряного каналу і через перепускний штуцер до секції. 3. Спосіб за п. 1, п. 2, який відрізняється тим, що надлишковий тиск у кожній півсекції манжетки для глибокого доцентрового масажу створюють у наступній послідовності: почергово у півсекціях № І, № III, № V, далі одночасно у секціях № І, II, потім у № III, IV, потім у № V, VI; далі почергово у секціях № XI, № IX, № VII; потім одночасно у секціях № XI, XII, потім № IX, X та № VII, VIII і далі почергово у секціях № II, № IV, № VI, по завершенні цикл повторюють. 4 UA 103178 U 5 UA 103178 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
